Alinhamento de Nós

Ao exibir pontos de vista em um formato lado a lado, você pode alinhar nós e propriedades de modo que possa ver similaridades e diferenças. O modo de alinhamento permanece ativo e mantém ambos os pontos de vista visualmente alinhados enquanto você navega por um ponto de vista. Por exemplo, os nós são alinhados quando você clica em um nó em:

  • Uma hierarquia ou lista

  • Resultados de pesquisa

  • Itens de solicitação

  • Resultados de validação do ponto de vista

  • Links de navegação (estruturas)

Os nós estão alinhados nesta ordem:

  1. Se o tipo de nó de origem também existir no ponto de vista de destino, os nós serão alinhados usando o nome do nó, depois o nome alterativo e, por último, o link do nó (consulte Sobre Links de Nó).
  2. Se o tipo de nó de origem não existir no ponto de vista de destino, os nós serão alinhados qualquer conversor de tipo de nó existente para o tipo de nó de origem em outros tipos de nó de destino por nome, depois por nome alternativo e, por último, por link do nó.

Nota:

Os conversores de tipo de nó são necessários para alinhar nós de diferentes tipos entre dois pontos de vista em um layout lado a lado. Consulte Como Trabalhar com Conversores de Tipo de Nó.

Para alinhar nós entre pontos de vista:

  1. Selecione dois pontos de vista.

    Se dois pontos de vista não utilizarem o mesmo tipo de nó, um conversor de tipo de nó precisará ser definido.

  2. Selecione um nó e, em seguida, clique em botão alinhar barra de ferramentas para o ponto de vista no qual o nó foi selecionado.

    Nota:

    Enquanto o processo de alinhamento está sendo executado, não é possível realizar outras operações na página.

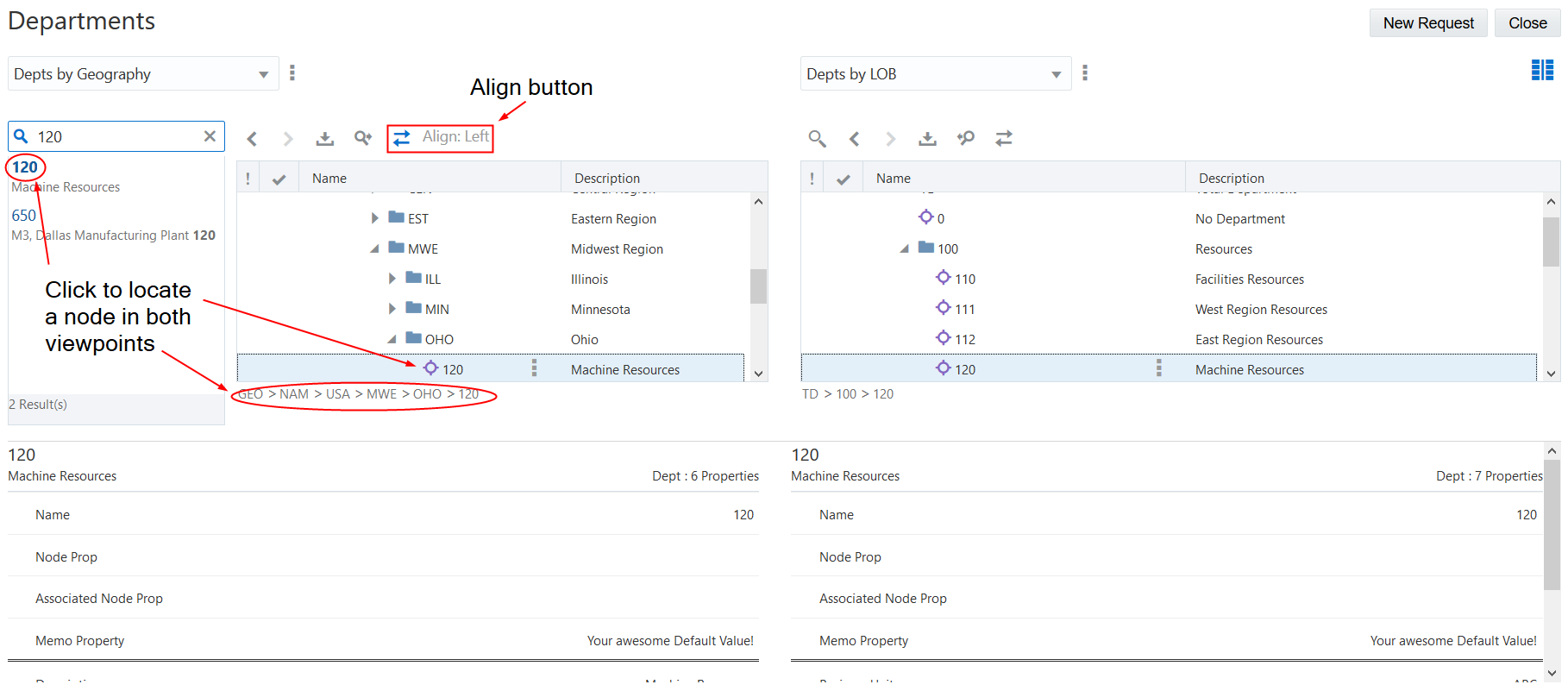

    A captura de tela abaixo mostra que quando você clica em alinhar e seleciona o nó 120 no resultado da pesquisa, nos links de navegação ou no ponto de vista à esquerda, o nó também é exibido no ponto de vista à direita (se o nó existir nesse ponto de vista). Ela também mostra a lista de propriedades para cada ponto de vista separado por uma linha horizontal. As propriedades acima da linha são as propriedades que os dois pontos de vista têm em comum ou que são mapeadas por um conversor de tipo de nó. As propriedades abaixo da linha são as que são diferentes entre os pontos de vista

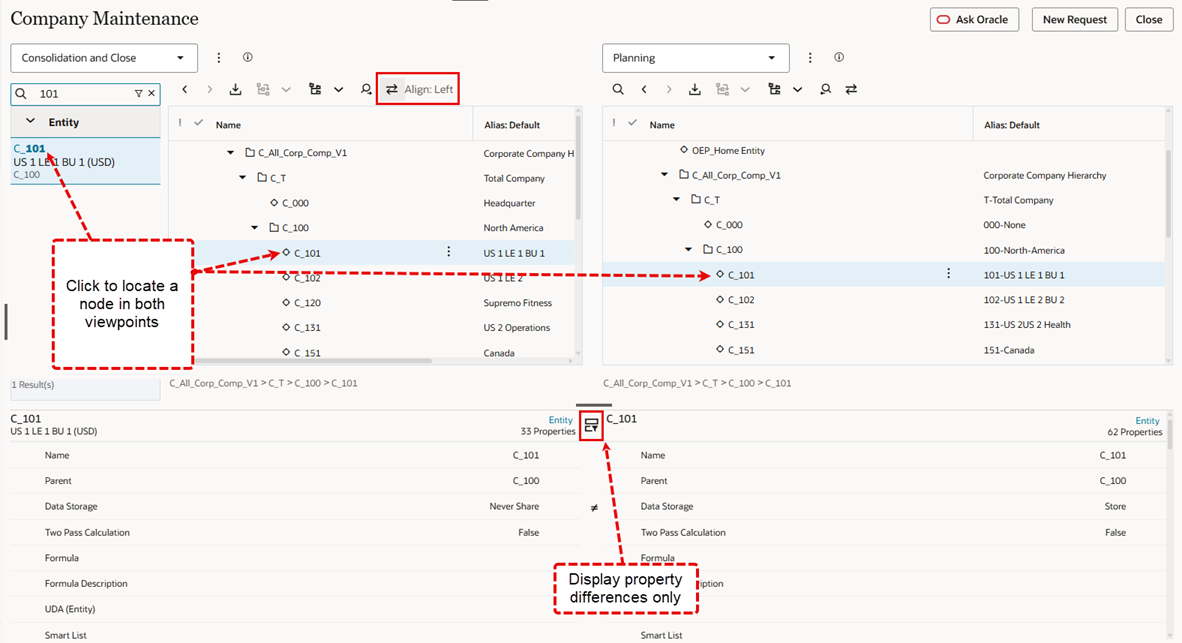

    diferenças de propriedade na tela alinhar nós e propriedades com botão alinhar destacado

    Nota:

    Você pode alinhar nós com base em ambos os pontos de vista.
