Sobre Links de Nó

Links de nó são relacionamentos entre nós nos tipos de nó. O diagrama de link do nó em um ponto de vista exibe esses links entre os nós de origem e os nós de destino.

Noções Básicas sobre Links de Nó e Origens de Dados

Os links de nó são estabelecidos quando um nó de destino existente é atualizado por um nó de origem de entrada que tem uma origem de dados definida. O nó de entrada pode ser obtido por vários métodos diferentes, dependendo do tipo de origem de dados:

Em qualquer dos métodos acima, se o nó de origem tiver uma origem de dados definida, um link de nó será estabelecido entre os nós de origem e de destino para a origem de dados. Consulte Noções Básicas sobre Origens de Dados.

Exibição de Links do Nó

Os links de nó ficam disponíveis como uma guia ao lado de Locais na guia do ponto de vista atual. É necessário ter, pelo menos, a permissão Participante (Leitura) em um nó para exibir os links dele.

Para exibir os links de um nó:

  1. Abra uma exibição e selecione um ponto de vista.
  2. Selecione o nó do qual deseja exibir os links e selecione a guia Links.

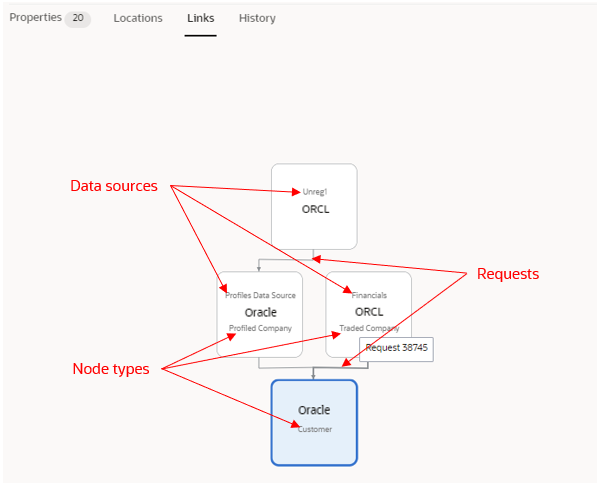

diagrama de links do nó conforme descrito abaixo

O diagrama de links exibe as seguintes informações:

  • O nó atual aparece selecionado no diagrama.
  • Os nomes dos nós são exibidos em negrito no centro das caixas do diagrama.
  • Os nomes das origens de dados usadas pelo link são exibidos acima do nome do nó.
  • Os tipos dos nós são exibidos abaixo dos nomes dos nós.
  • As solicitações que vinculam os nós são exibidas como setas de link. Passe o mouse sobre a seta de link para exibir o nome da solicitação. Clique na seta para abrir a solicitação vinculada no inspetor.
