Grafice cu bare

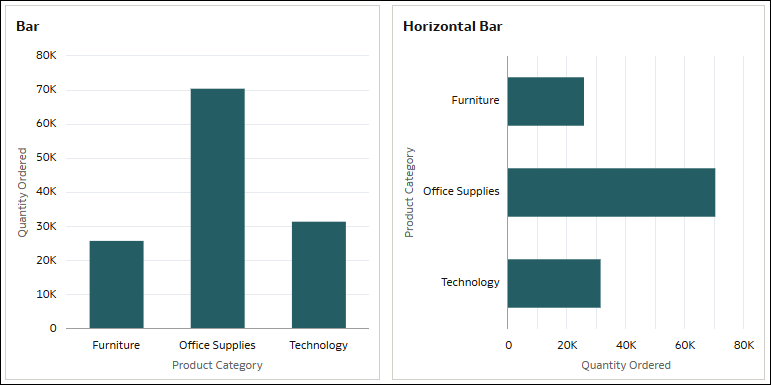

Aceste vizualizări reprezintă grafic datele sub formă de bare verticale sau orizontale, lungimea barelor fiind proporţională cu valorile pe care le reprezintă. Acestea compară grupuri de date utilizând un subindicator şi un singur atribut.

Graficul cu bare verticale este cel mai potrivit pentru a ilustra schimbările majore. Un grafic cu bare orizontale poate face etichetele text mai uşor de citit decât un grafic cu bare standard, mai ales dacă etichetele sunt lungi.

De exemplu, utilizaţi un grafic cu bare verticale sau orizontale pentru a compara cantitatea comandată din diferite subcategorii de produse.

Pentru un grafic cu bare verticale, utilizaţi un subindicator, cum ar fi Cantitate comandată pentru Valori (axa Y) şi un atribut precum Categorie de produse pentru Categorie (axa X).

Pentru un grafic cu bare orizontale, utilizaţi Cantitate comandată pentru Valori (axa X) şi Categorie de produse pentru Categorie (axa Y).

.png

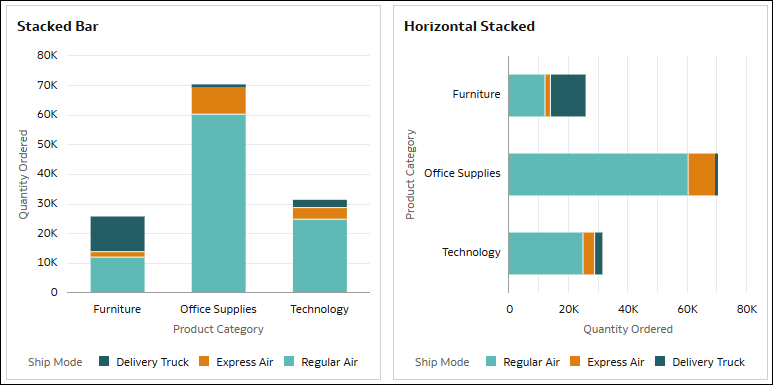

O vizualizare cu bare suprapuse prezintă barele utilizând două categorii în loc de una şi este potrivită pentru a arăta dimensiunile totale ale grupurilor. Puteţi crea vizualizări cu bare suprapuse verticale sau orizontale.

De exemplu, utilizaţi un grafic cu bare suprapuse pentru a compara cantitatea comandată din diferite categorii de produse, afişând totodată şi modurile de expediere utilizate.

Pentru un grafic cu bare verticale suprapuse, utilizaţi un subindicator precum Cantitate comandată pentru Valori (axa Y), un atribut precum Categorie de produse pentru Categorie (axa X) şi alt atribut, cum ar fi Mod de expediere, pentru Culoare.

Pentru un grafic cu bare suprapuse orizontale, utilizaţi Cantitate comandată pentru Valori (axa X), Categorie de produse pentru Categorie (axa Y) şi Mod de expediere pentru Culoare.

În aceste exemple, axele de valori afişează valorile numerice pentru Cantitate comandată şi indică valoarea absolută pentru fiecare categorie de produse în funcţie de modurile de expediere. Barele afişează categoriile de produse, iar culorile din bare reprezintă modurile de expediere.

.png

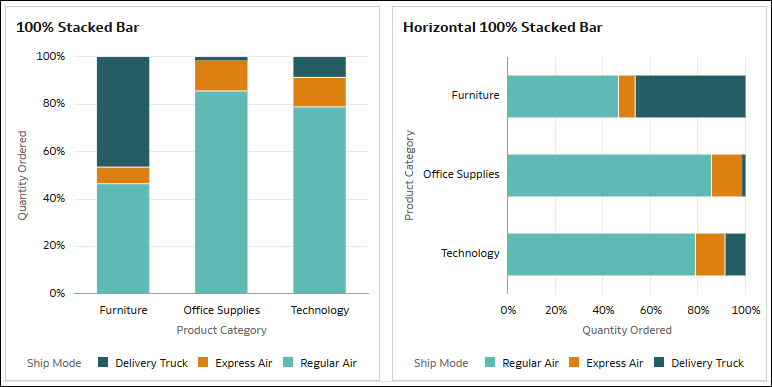

O vizualizare cu bare suprapuse 100% distribuie valorile procentuale ale punctelor de date relative, pentru a fi egale cu întreaga lungime a barei. Datele care conţin valori negative extind bara sub configuraţia de bază de 0%. Puteţi crea vizualizări verticale sau orizontale cu vizualizări cu bare suprapuse 100%.

Acest tip de vizualizare este uneori mai uşor de înţeles decât o bară suprapusă obişnuită, în care componenţa barelor mici poate fi dificil de văzut.

De exemplu, utilizaţi un grafic cu bare suprapuse 100% pentru a compara cantitatea comandată pentru diferitele categorii de produse, afişând totodată modul de expediere utilizat.

Pentru o bară verticală suprapusă 100%, utilizaţi un subindicator precum Cantitate comandată pentru Valori (axa Y), un atribut precum Categorie de produse pentru Categorie (axa X) şi alt atribut, cum ar fi Mod de expediere pentru Culoare.

Pentru o bară orizontală suprapusă 100%, utilizaţi Cantitate comandată pentru Valori (axa X), Categorie de produse pentru Categorie (axa Y) şi Mod de expediere pentru Culoare.

În acest exemplu, similar graficelor cu bare suprapuse, barele reprezintă categoriile de produse, iar culorile din bare reprezintă modurile de expediere. Dar axele de valori afişează procentaje între 0 şi 100 pentru a indica componenţa fiecărei categorii de produse în funcţie de modurile de expediere. În categoria de produse Mobilă, modul de expediere Camion de livrare reprezintă 46% din cantitatea comandată, Transport aerian expres reprezintă 7%, iar Transport aerian obişnuit reprezintă 47%.

.png

Diagrame Mekko

În Oracle Analytics, puteţi utiliza, de asemenea, o vizualizare cu bare suprapuse 100%, pentru a crea o diagramă Mekko.

Acest tutorial vă arată cum se creează o diagramă Mekko: Tutorial.

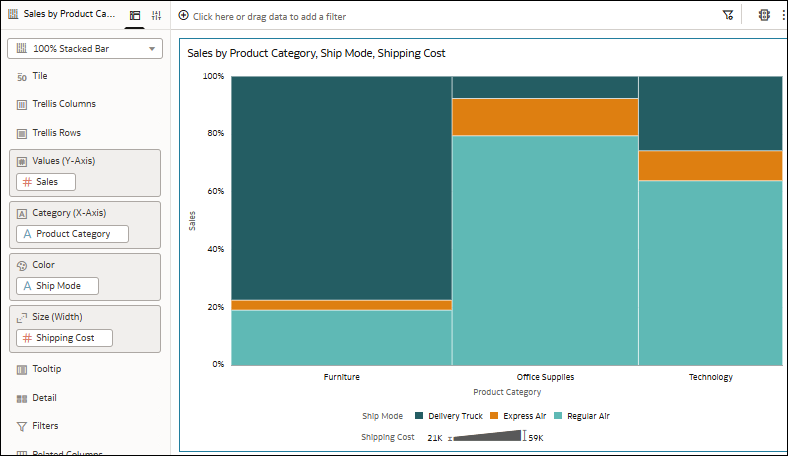

De exemplu, să zicem că avem un grafic cu bare vertical suprapuse 100%, care compară vânzările şi costurile de expediere pentru diferite categorii de produse şi moduri de expediere, apoi utilizăm proprietăţile Ecart între bare şi Mărime bară, pentru a-l transforma într-o diagramă Mekko. În panoul Gramatică, utilizaţi Vânzări pentru Valori (axa Y) şi Cost de expediere pentru Dimensiune (lăţime). Utilizaţi Categorii de produse pentru Categorie (axa X) şi Mod de expediere pentru Culoare. În fila Proprietăţi generale, utilizaţi proprietatea Ecart între bare pentru a elimina spaţiul dintre bare şi a selecta opţiunea Aplicare la stivă pentru proprietatea Dimensiune bară pentru ca segmentele din fiecare bară să aibă aceeaşi lăţime.

.png

O diagramă combinată afişează diferite tipuri de date în diferite moduri, toate în cadrul aceluiaşi grafic. În Oracle Analytics, puteţi utiliza grafice cu bare, linii, zone şi dispersie într-o vizualizare combinată.

O diagramă suprapusă permite combinaţii avansate de diagrame cu o experienţă gramaticală multi-strat. În Oracle Analytics, puteţi utiliza diagrame cu bare, bare suprapuse, linii, zone, categorii şi categorii suprapuse. Puteţi configura diferite proprietăţi pt. diferite straturi pt. a vă asigura că o diagramă suprapusă este goală, utilizând proprietăţile din fila Straturi de date, din panoul Proprietăţi.

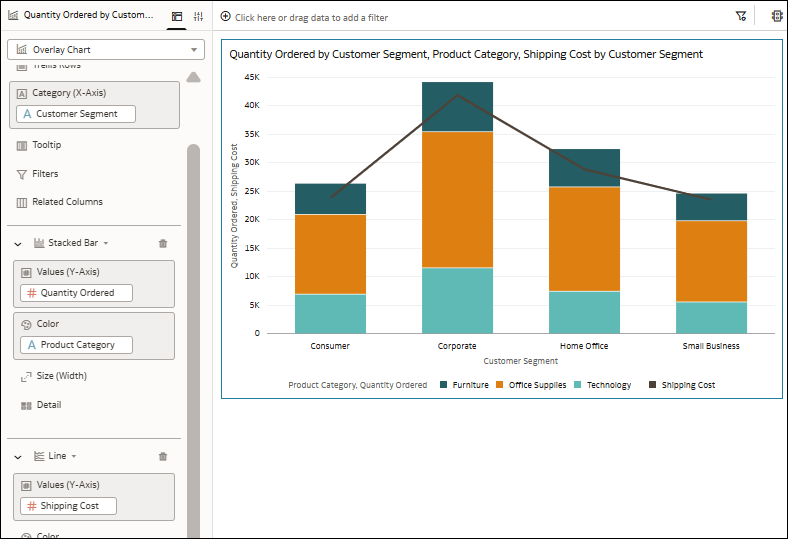

De exemplu, creaţi o diagramă suprapusă care utilizează un grafic cu bare suprapuse pt. a afişa cantitatea comandată în diferitele segmente de clienţi după categoria de produse şi un grafic cu linii pt. a afişa costul de expediere.

Utilizaţi coloana Segment client pentru Categorie (Axa X), care este un element comun. Apoi alegeţi o vizualizare cu bare suprapuse pt. primul strat şi utilizaţi Cantitate comandată pt. Valori (Axa Y) şi Categorie de produse pt. Culoare. Adăugaţi un alt strat cu o vizualizare de tip Linie şi utilizaţi costul de expediere pentru Valori (Axa Y). Vizualizarea afişează graficul cu bare suprapuse şi graficul cu linii împreună, ca un singur grafic.

.png

Acest tutorial vă arată cum să creaţi o diagramă suprapusă utilizând un grafic cu bare şi un grafic cu linii: Tutorial.

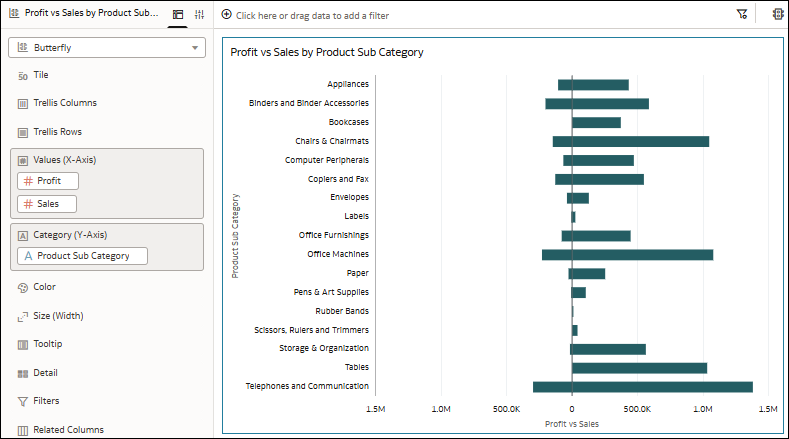

O diagramă fluture compară doi subindicatori unul lângă altul, de-a lungul unei linii verticale. Partea stângă a liniei verticale reprezintă primul subindicator de pe axa X, iar partea dreaptă a liniei verticale reprezintă al doilea subindicator de pe axa X. Pentru a compara subindicatorii, selectaţi un atribut comun.

De exemplu, utilizaţi o diagramă fluture pentru a compara cifrele pentru profit şi vânzări, pentru subcategoriile de produse. Utilizaţi doi subindicatori, cum ar fi Profit şi Vânzări, pentru Valori (axa X) şi un atribut, cum ar fi Subcategorie de produse, pentru Categorie (axa Y).

În acest exemplu, barele din stânga liniei verticale din vizualizare reprezintă profitul, iar barele din dreapta reprezintă vânzările.

.png

Puteţi configura scala pentru subindicatorii de pe axa orizontală pentru a utiliza niveluri de granularitate identice sau diferite. Utilizaţi proprietatea Sincronizare scale pentru vizualizare.

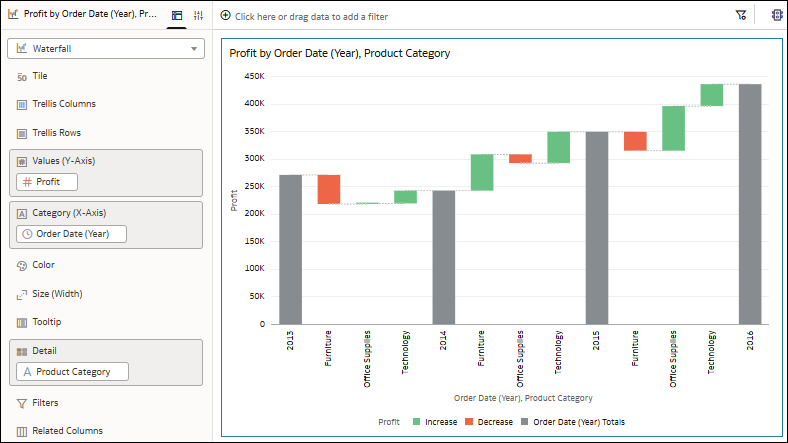

O vizualizare în cascadă arată cum se modifică o valoare în timp, utilizează axele X, Y şi Z pentru a arăta valorile intermediare şi este utilă în prezentările executive.

De exemplu, utilizaţi o diagramă în cascadă, pentru a vedea componenţa profitului în timp şi modul în care diferitele categorii de produse contribuie la modificări. Utilizaţi un subindicator precum Profit pentru Valori (axa Y), o coloană de date precum Data comenzii (an) pentru Categorie (axa X) şi un atribut, precum Categorie de produse, pentru Detalii.

În acest exemplu, diferitele bare colorate indică creşterile şi scăderile profitului pentru categoriile de produse, iar barele lungi care ating axa verticală indică totalurile pentru fiecare an.

.png

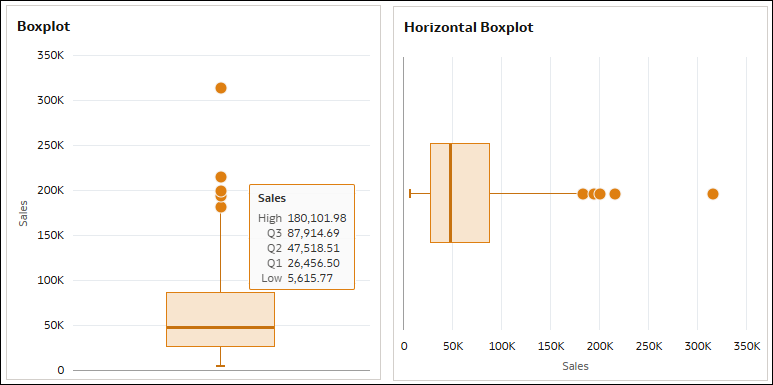

O vizualizare boxplot descrie grupuri de date numerice prin cvartile şi identifică valorile aberante. Caseta conţine cele trei cvartile din intervalul inter-cvartile (IQR) şi reprezintă intervalul de 50% central al datelor, iar punctele reprezintă valorile aberante. Limita de date este de 10.000 de rânduri.

De exemplu, utilizaţi o vizualizare boxplot pentru a vedea distribuţia oraşelor în cadrul vânzărilor.

Pentru o vizualizare boxplot verticală, utilizaţi un subindicator precum Vânzări pentru Valori (Axa Y) şi un atribut precum Localitate pentru Detalii (Casetă).

Pentru o vizualizare boxplot orizontală, utilizaţi Vânzări pt. Valori (Axa X) şi Localitate pt. Detalii (Casetă).

.png
