Diagramm analysieren

Sie können ein Analysediagramm erstellen, indem Sie zum Menü Analysieren navigieren und auf Diagramm erstellen klicken. Alternativ können Sie den Befehl classify ausführen, um das Analysediagramm zu generieren.

Themen:

Die folgenden Diagrammoptionen sind für die Analyse der Gruppen verfügbar, die von der Linkabfrage angezeigt werden:
Analysediagramm - Optionen Versorgungsunternehmen

Diagrammtyp

Wählen Sie als Diagrammtyp Blasen-, Streu-, Treemap- oder Sunburst-Diagramm aus, um die Gruppen anzuzeigen. Standardmäßig wird ein Blasendiagramm angezeigt.

  • Blasendiagramm: Zur Analyse der Daten aus drei Feldern, bei denen jedes Feld mehrere Werte enthalten kann. Die Position der Blase wird durch die Werte des ersten und zweiten Feldes bestimmt, die auf der X- und Y-Achse dargestellt sind. Die Größe der Blase wird durch das dritte Feld bestimmt.

  • Streudiagramm: Zur Analyse der Daten aus zwei numerischen Feldern, um zu ermitteln, wie sehr ein Parameter sich auf den anderen auswirkt.

  • Treemap: Zur Analyse der Daten aus mehreren hierarchischen und fraktionalen Feldern anhand von interaktiven verschachtelten Rechtecken.

  • Sunburst-Diagramm: Zur Analyse hierarchischer Daten aus mehreren Feldern. Die Hierarchie wird in Form von konzentrischen Ringen dargestellt, wobei der innerste Ring die oberste Hierarchieebene darstellt.

Höhe

Erhöhen oder verringern Sie die Höhe des Diagramms entsprechend Ihrer Bildschirmgröße.

X- und Y-Achse tauschen

Sie können die Werte entlang der X- und Y-Achse tauschen, um die Visualisierung zu verbessern.

Anomalien anzeigen

Zeigen Sie die Anomalien unter den im Diagramm angezeigten Gruppen an.

Anomaliebaselines hervorheben

Wenn Sie sich für die Anzeige der Anomalien entschieden haben, können Sie die Baselines für diese Anomalien hervorheben.

Legende für Gruppenanzahl anzeigen

Schalten Sie die Anzeige der Legende Gruppenanzahl um.

Zoomen und scrollen

Wählen Sie Auswahlzoom oder Auswahlbereich aus, um die Daten im Diagramm dynamisch anzuzeigen oder zu scrollen und mehrere Gruppen auszuwählen.

Im Analysediagramm angezeigte Informationen

Das Analysediagramm für die Linkvisualisierung ist nützlich, um Anomalien in den Mustern visuell zu identifizieren. Standardmäßig wird ein Blasendiagramm generiert. Sie können jedoch ein Diagramm aus den verfügbaren Optionen auswählen.

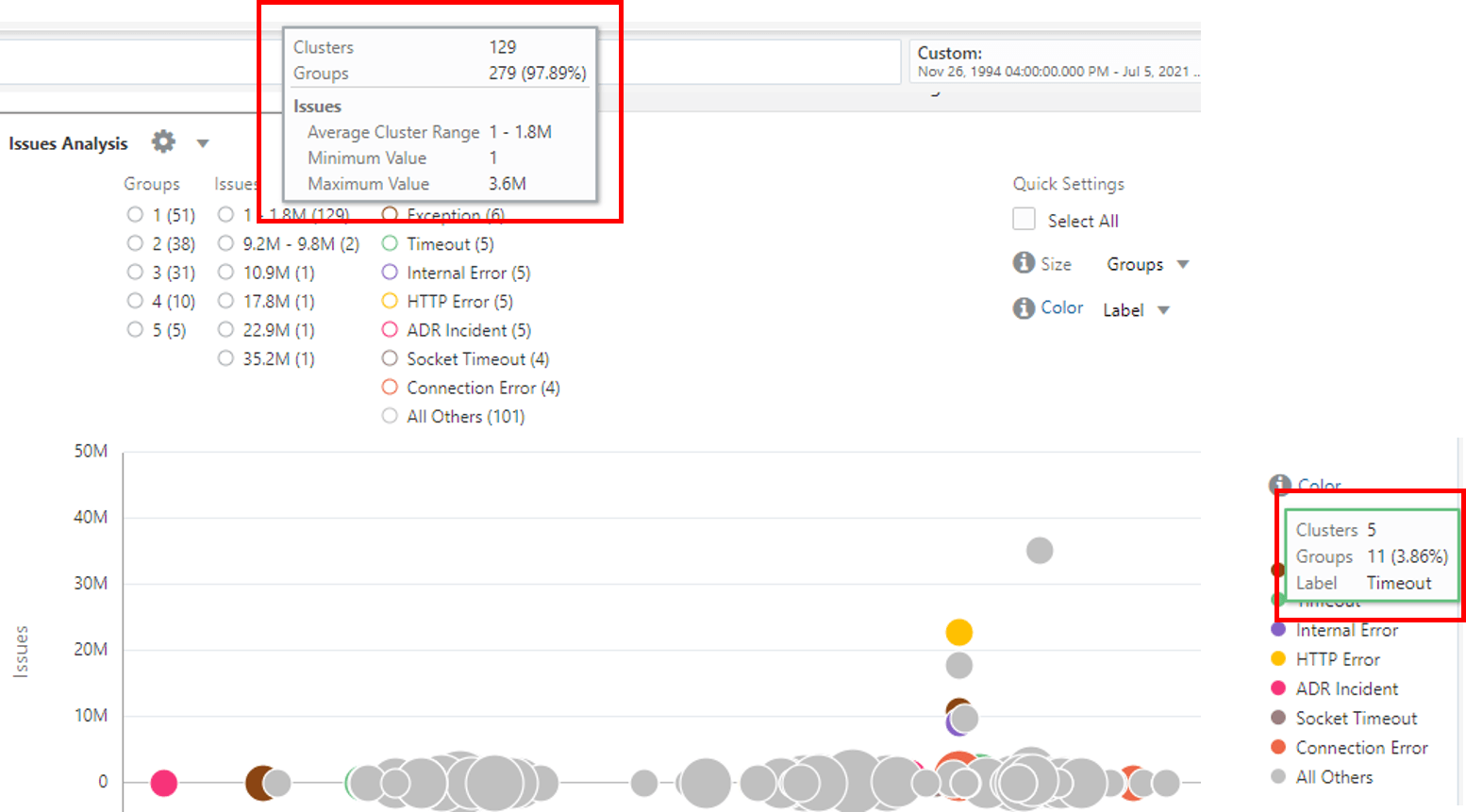

Jede Zeile in der Linktabelle stellt eine eindeutige Gruppe dar. Die Größe der Blase stellt die Anzahl der Gruppen dar, die in der Blase enthalten sind. Die Position der Blase wird durch die Werte der Felder bestimmt, die entlang der X- und Y-Achse dargestellt werden. Bewegen Sie den Mauszeiger über eine Filterlegende, um die folgenden Informationen anzuzeigen:

  • Cluster: Anzahl der Blasen im Diagramm für diesen Legendenwert

  • Gruppen: Gesamtanzahl und Prozentsatz der Gruppen in allen Clustern

  • Durchschnittlicher Clusterbereich: Jede Blase (Cluster) stellt einen Wertebereich dar. Für jede Blase wird ein Durchschnitt berechnet, der die minimalen und maximalen Durchschnittswerte für alle Blasen für diesen Wert anzeigt. Dies gilt nur für numerische Werte.

  • Mindestwert: Der niedrigste absolute Wert in allen Blasen für diesen Legendenbereich.

  • Höchstwert: Größter absoluter Wert in allen Blasen für diesen Legendenbereich.


Diagrammlegendeninformationen analysieren

Titel des Analysediagramms ändern

Um die Lesbarkeit des Diagramms zu verbessern und eine benutzerfreundliche Analyse zu erhalten, können Sie den Titel des Blasendiagramms mit der Option im Dialogfeld "Analysieren" ändern.

Um den Titel des Analysediagramms zu ändern, klicken Sie auf das Symbol Menü "Einstellungen" Einstellungen neben dem Titel des Diagramms, und klicken Sie auf Diagramm bearbeiten. Das Dialogfeld Analysieren wird angezeigt. Aktualisieren Sie den Wert des Feldes Diagrammtitel, und klicken Sie auf Weiterleiten.

Dadurch wird der Titel des Diagramms jetzt in den von Ihnen angegebenen Wert geändert.

Farben im Analysediagramm steuern

Für die Darstellung entlang der X- und Y-Achse sind zwei numerische Felder ausgewählt. Das Feld Zeit kann nur für die X-Achse verwendet werden.

  • Alle Felder können verwendet werden, um die Farbe der Blasen zu steuern. Die Feldtypen sind nicht eingeschränkt.

  • Numerische Felder können zur Steuerung der Größe der Blasen verwendet werden. Der Wert der Felder steuert die Größe der Blase. Je größer die Werte, desto größer die Blasen.

Die Schritte zur Auswahl der Felder für die Steuerung der Farbe der Blasen im Diagramm finden Sie unter Weitere Felder für Analysen mit Größe und Farbe hinzufügen.

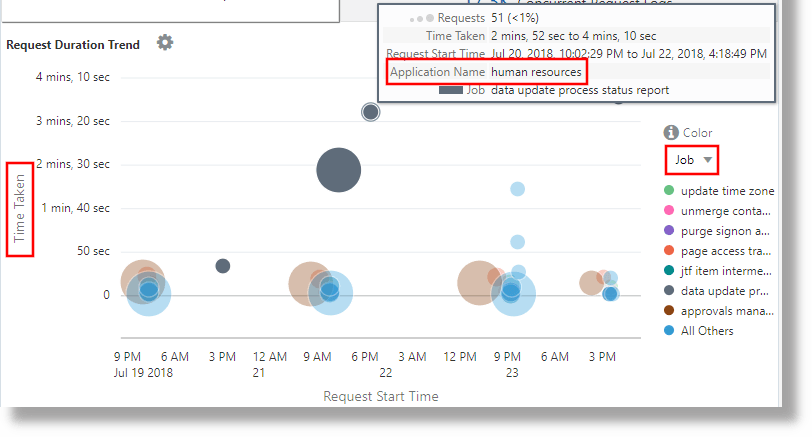

Das folgende Diagramm zeigt die beanspruchte Zeit für Anforderungen entlang der Y-Achse sowie die Anwendung und den Job für die Analyse an:


Das Feld für die beanspruchte Zeit wird entlang der Y-Achse dargestellt. Die Felder für Job und Anwendung werden verwendet, um die Farbe der Blasen zu steuern.

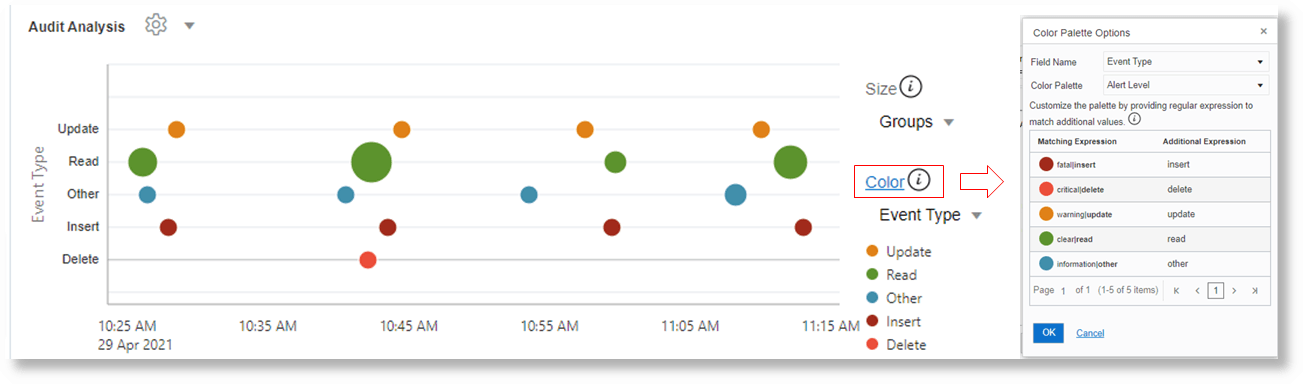

Standardmäßig wählt das Linkanalysediagramm basierend auf den Werten im Diagramm automatisch eine Farbpalette aus. Um eine andere Palette auszuwählen oder zusätzliche Feldwerte hinzuzufügen, klicken Sie auf den Link Farbe. Im folgenden Beispiel wird für das Feld Event Type die Farbpalette Audit Analysis auf verschiedene Werte angewendet:

'Log Source' = 'OCI Audit Logs'
| link Time, Event
| eval 'Event Type' =
       if(indexOf(Event,upload) != -1, Insert,
          indexOf(Event,update) != -1 or indexOf(Event,literal(patch)) != -1, Update,
          indexOf(Event,delete) != -1,Delete,
          indexOf(Event,get)    != -1 or indexOf(Event,list) != -1, Read, Other)
| classify 'Start Time','Event Type' as 'Audit Analysis'

Für das Feld "Event Type" wird die Farbpalette "Audit Analysis" auf verschiedene Werte angewendet.
