VCN und Subnetze

In diesem Artikel werden die Verwaltung virtueller Cloud-Netzwerke (VCNs) und der darin enthaltenen Subnetze beschrieben.

Verwandte Themen

Überblick

Ein VCN ist ein softwaredefiniertes Netzwerk, das Sie in Data Centern in Oracle Cloud Infrastructure (OCI) in einer bestimmten Region einrichten. Ein Subnetz ist eine Unterteilung eines VCN.

Bevor Sie ein DB-System einrichten, müssen Sie ein VCN und andere Networking-Servicekomponenten einrichten.

DB-Systeme unterstützen Subnetze, die entweder mit IPv4-only- oder IPv4/IPv6-Dual-Stack-Adressen konfiguriert sind.

Um ein DB-System zu starten, benötigen Sie Folgendes:

  • Ein VCN in der Region, in der sich das DB-System befinden soll.
  • Mindestens ein Subnetz im VCN (öffentliches oder privates Subnetz).
  • Konnektivität zu Oracle Services Network.
  • Benutzerdefinierte Routentabelle mit entsprechenden Regeln.
  • Sicherheitsregeln.

Hinweis:

Oracle empfiehlt die Verwendung des Internetgateways für öffentliche Subnetze und des Servicegateways für private Subnetze zusammen mit den entsprechenden Sicherheitslisten- und Routingtabellenregeln.

Sie können Availability-Domain-spezifische Subnetze oder regionale Subnetze verwenden, die alle Availability-Domains in der Region umfassen.

Hinweis:

  • Oracle empfiehlt die Verwendung regionaler Subnetze, die alle Availability-Domains in der Region umfassen.
  • Einige Details der VCN- und Subnetzkonfiguration hängen von Ihrer ausgewählten DNS-Auflösung im VCN ab.
Weitere Informationen über:

IPv4/IPv6 Unterstützung für Dual Stack-Netzwerk

Sie können jetzt DB-Systeme mit Dual-Stack-Networking IPv4/IPv6 bereitstellen. Auf diese Weise können Anwendungen nahtlos skalieren, indem sie den erweiterten Adressraum IPv6 nutzen, Erschöpfungsprobleme von IPv4 beheben und die Bereitschaft für zukünftiges Wachstum ohne Netzwerkbeschränkungen sicherstellen.

Base Database Service unterstützt die Präfixe GUA, BYOIP und ULA IPv6. Beim Provisioning eines DB-Systems darf ein Subnetz nur ein IPv6-Präfix enthalten. Base Database Service unterstützt keine Subnetze mit mehreren IPv6-Präfixen. Weitere Informationen finden Sie unter IPv6-Adressen.

Virtuelle IPs (VIPs) und Single Client Access Names (SCANs) werden für IPv4- und IPv6-Netzwerke konfiguriert. Das private Interconnect von Oracle Clusterware verwendet weiterhin nur IPv4. Weitere Informationen finden Sie unter Anforderungen für IP-Adressbereich.

Die folgenden Komponenten werden in diesem Release unterstützt:
  • Stellen Sie ein neues DB-System im Subnetz bereit, das mit Dual-Stack-Adressen konfiguriert ist.
  • Klonen Sie ein DB-System von einer IPv4-only-Netzwerkkonfiguration in eine Dual-Stack-Netzwerkkonfiguration und umgekehrt.
  • Data Guard-Verknüpfung kann zwischen DB-Systemen in IPv4-basierten Netzwerken und Dual-Stack-Netzwerken vorhanden sein. Oracle empfiehlt, dass offener Traffic sowohl für IPv4 als auch für IPv6 für Data Guard-Peers vorhanden ist.
  • Ein DB-System in einem IPv4-Netzwerk kann mit Oracle Data Guard in ein Dual-Stack-Netzwerk migriert werden. Ausführliche Schritte finden Sie unter In ein Dual-Stack-Netzwerk migrieren.
  • Dual-Stack-Networking für Einzelknoten-DB-Systeme mit Grid Infrastructure ist nur für Oracle Database-Versionen 23ai und 19c ab Version 23.8.0.25.04, Releaseupdates (RU) 19.27.0.0 und höher verfügbar.
  • Bei einem DB-System in einem IPv6-Netzwerk kann Grid Infrastructure nur auf Version 23.8.0.25.04 oder höher upgegradet werden.

Privates Subnetz mit Servicegateway

Sie können mit dem Servicegateway für private Subnetze eine Verbindung zu Oracle Services Network herstellen. Das Subnetz ist privat und kann nicht über das Internet erreicht werden. Oracle empfiehlt diese Option für Produktionssysteme. Die folgende Abbildung stellt die Architektur für das private Subnetz mit dem Servicegateway bereit.

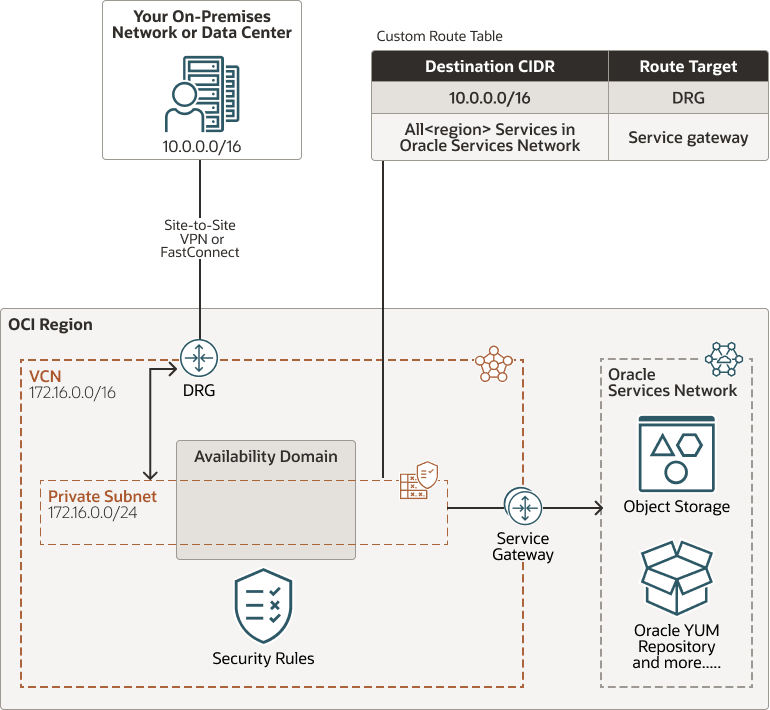

Abbildung -: Architektur für privates Subnetz mit Servicegateway


Beschreibung von Abbildung - folgt
Beschreibung von "Abbildung - Architektur für privates Subnetz mit Servicegateway"

Führen Sie die folgenden Schritte aus, um ein privates Subnetz mit einem Servicegateway einzurichten.

  • Privates Subnetz.

  • Gateways für das VCN:

    • Dynamisches Routinggateway (DRG), mit einer FastConnect- oder Site-to-Site-VPN-Verbindung zu Ihrem On-Premise-Netzwerk.
    • Servicegateway zum Zugriff auf Oracle Service Network für Datenbank-Provisioning, Datenbankbackups und -Patching sowie auf Oracle YUM-Repositorys für BS-Updates.

  • Routentabelle: Eine benutzerdefinierte Routentabelle für das Subnetz mit folgenden Regeln:

    • Eine Route für das CIDR des On-Premise-Netzwerks und target = DRG.
    • Eine Regel für das CIDR-Label Alle <region>-Services in Oracle Services Network und target = the service gateway.
  • Sicherheitsregeln für den gewünschten Traffic zu und von den DB-Systemknoten.
    • Mit der folgenden Regel kann das DB-System mit den Oracle-Services (für öffentliches Subnetz mit Internetgateway) oder mit dem Oracle Services Network kommunizieren, das alle Oracle-Services enthält (für privates Subnetz mit Servicegateway). Die Regel ist mit der allgemeinen Egress-Regel für grundlegende Konnektivität (und in der Standardsicherheitsliste) redundant. Sie ist optional, wird jedoch für den Fall empfohlen, dass die allgemeine Regel (oder die Standardsicherheitsliste) versehentlich geändert wird.
      • Zustandslos: Nein (alle Regeln müssen zustandsbehaftet sein)
      • Zieltyp: Service
      • Zielservice:
        • Wenn Sie das öffentliche Subnetz (mit Internetgateway) verwenden, verwenden Sie das CIDR 0.0.0.0/0
        • Wenn Sie das private Subnetz (mit Servicegateway) verwenden, verwenden Sie das CIDR-Label Alle <region>-Services in Oracle Services Network.
      • IP-Protokoll: TCP
      • Quellportbereich: Alle
      • Zielportbereich: 443 (HTTPS)
      • Beschreibung: Eine optionale Beschreibung der Regel.
Weitere Informationen über:

Öffentliches Subnetz mit Internetgateway

Sie können mit dem Internetgateway für öffentliche Subnetze eine Verbindung zum Oracle Services Network herstellen. Sie können dieses Setup in der Produktion verwenden, wenn Sie ein Internetgateway mit dem VCN verwenden möchten oder Services nutzen, die nur in einem öffentlichen Netzwerk ausgeführt werden und Zugriff auf die Datenbank benötigen. Diese Option kann bei einem Proof of Concept oder Entwicklungsarbeit nützlich sein. Die Abbildung unten zeigt die Architektur für das öffentliche Subnetz mit Internetgateway.

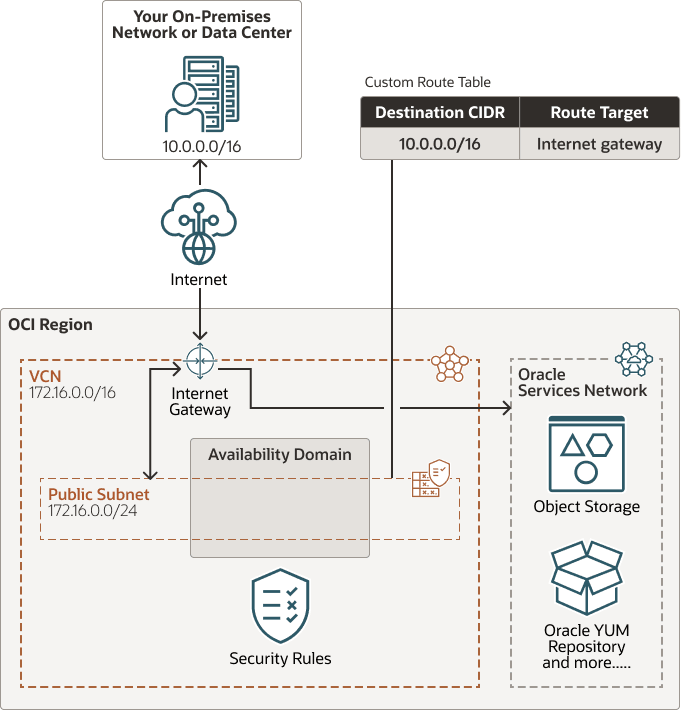

Abbildung -: Architektur für öffentliches Subnetz mit Internetgateway


Beschreibung von Abbildung - folgt
Beschreibung von "Abbildung - Architektur für öffentliches Subnetz mit Internetgateway"

Führen Sie die folgenden Schritte aus, um ein öffentliches Subnetz mit einem Internetgateway einzurichten.

  • Öffentliches Subnetz.
  • Internetgateway.

  • Routentabelle: Eine benutzerdefinierte Routentabelle für das Subnetz mit einer Regel für CIDR 0.0.0.0/0 und target = internet gateway.

  • Sicherheitsregeln für den gewünschten Traffic zu und von den DB-Systemknoten.
Weitere Informationen über:

Hinweis:

In diesem bekannten Problem finden Sie Informationen zur Konfiguration von Routingregeln mit Servicegateway als Ziel in Routentabellen, die mit öffentlichen Subnetzen verknüpft sind.

Anforderungen an den IP-Adressbereich

Wenn Sie DB-Systeme (und somit VCNs) in mehreren Regionen einrichten, stellen Sie sicher, dass sich die IP-Adressbereiche der VCNs nicht überschneiden.

Das Subnetz, das Sie für ein DB-System erstellen, darf sich nicht mit 192.168.16.16/28überschneiden, das vom privaten Interconnect von Oracle Clusterware auf der Datenbankinstanz verwendet wird.

WARNUNG:

Jede Änderung im VCN kann sich auf die RAC-DB-Funktionalität auswirken. Oracle empfiehlt, die erforderlichen Änderungen auf der CRS-Seite zu bewerten, bevor Sie Änderungen im VCN vornehmen.

Weitere Informationen finden Sie unter How to Modify Public Network Information including VIP in Oracle Clusterware (Dok.-ID 276434.1).

Hinweis:

Während das Subnetz selbst standardmäßig 192.168.16.0/24 verwendet, sind die tatsächlichen Adressen, die das private Oracle Clusterware-Interconnect verwendet, 192.168.16.16/28. Obwohl Sie ein DB-System nicht mit 192.168.16.0/24 bereitstellen können, kann das private Interconnect effektiv mit Hosts kommunizieren, die diese Adressen verwenden, wenn Sie das private Interconnect-Subnetz in 192.168.16.16/28 ändern.

Die folgende Tabelle enthält die minimal erforderliche Subnetzgröße.

Hinweis:

Der Networking-Service reserviert drei IP-Adressen in jedem Subnetz. Die Zuweisung eines größeren Bereichs für das Subnetz als das erforderliche Minimum (z.B. /25 anstelle von /28) kann die relative Auswirkung dieser reservierten Adressen auf den verfügbaren Bereich im Subnetz reduzieren.

Weitere Informationen finden Sie unter Für die Verwendung durch Oracle reservierte IP-Adressen.

DB-Systemtyp Anzahl erforderliche IP-Adressen Minimale Subnetzgröße
Virtuelle Maschine mit einem Knoten

1 + 3 in Subnetz reserviert = 4

 /30 (4 IP-Adressen)
Virtuelle RAC-Maschine mit 2 Knoten (2 Adressen * 2 Knoten) + 3 für SCANs + 3 reserviert in Subnetz = 10 /28 (16 IP-Adressen)

Assistent zur VCN-Erstellung

Hinweis:

Oracle empfiehlt, diesen VCN-Erstellungsassistenten nicht für die Produktion zu verwenden.

Der Abschnitt "Networking" der Konsole enthält einen Assistenten, der ein VCN zusammen mit den zugehörigen Ressourcen erstellt. Er kann nützlich sein, wenn Sie lediglich versuchen möchten, eine Instanz zu starten. Der Assistent erstellt jedoch automatisch ein öffentliches Subnetz und ein Internetgateway. Da Sie das für Ihr Produktionsnetzwerk möglicherweise nicht wünschen, empfiehlt Oracle, dass Sie das VCN und andere Ressourcen selbst erstellen, anstatt den Assistenten zu verwenden.

Weitere Informationen zum Assistenten finden Sie unter Virtuelle Netzwerke - Schnellstart.
