Descripción de los tipos de componentes de medición
Los tipos de componentes de medición definen las propiedades más importantes de un componente de medición.
Los tipos de componentes de medición definen lo que mide un componente de medición (kWh, temperatura, etcétera), la regularidad de las mediciones, si debe o no estar conectado a un dispositivo físico o si se utiliza como un componente de medición de área de prueba o de agregación. Además, especifican cómo se deben almacenar las medidas finales del componente de medición, cómo se deben calcular los valores definidos por el usuario del componente de medición y las reglas específicas que regulen la validación, edición y estimación de los componentes de medición del tipo. Además, los tipos de componentes de medición definen las propiedades de visualización y los valores de atributo válidos para los componentes de medición que pertenezcan al tipo.
Los siguientes elementos configurables están disponibles para la mayoría de los tipos de componente de medición:
- Identificadores de valor: almacenan los valores de unidad de medida, discriminación horaria e identificador de cantidad de servicio que identifican los importes medidos de los componentes de medición de este tipo. Los identificadores de valor especifican las cantidades almacenadas en los registros de medida para los componentes de medición de este tipo. Consulte el tema Identificadores de valor de tipo de componente de medición, en esta misma sección, para obtener más información.
- Grupos de validación, edición y estimación válidos: definen los grupos de validación, edición y estimación que se consideren válidos para los componentes de medición de este tipo. Todos los grupos suministrados aquí se podrán seleccionar en los componentes de medición de este tipo y funcionarán como sustitución de los grupos de validación, edición y estimación de contingencia.
- Grupos de validación, edición y estimación de contingencia: definen los grupos de validación, edición y estimación por defecto para un rol de grupo de validación, edición y estimación específico que se pueden utilizar con todos los componentes de medición de este tipo. De esta manera deja de ser necesario especificar los mismos grupos de validación, edición y estimación en varios componentes de medición del mismo tipo. Los cambios que se realicen en estos grupos se aplicarán de modo automático a todos los componentes de medición de este tipo, a menos que tengan sus propios grupos especificados para ese rol de grupo de validación, edición y estimación concreto. Cada grupo de validación, edición y estimación tiene un rol de grupo designado encargado de indicar cuándo se va a utilizar el grupo de validación, edición y estimación y de qué manera (para la carga inicial, para la sustitución manual, para la estimación, etcétera).
- Factores de perfil elegibles (solo intervalo): definen los factores de perfil que se consideren elegibles para los componentes de medición de intervalo de este tipo. Se puede identificar un factor de perfil como el factor por defecto. El factor de perfil por defecto se seleccionará de modo automático en el procesamiento del sistema cuando se necesite un factor de perfil.
- Factores de perfil válidos para conversión de escalar a intervalo (solo escalar): definen los factores de perfil que se consideren elegibles para los componentes de medición de intervalo escalares de este tipo cuando se convierten las medidas escalares a medidas de intervalo. Estos factores de perfil se utilizan para producir una curva de datos de intervalos desde un valor escalar. Sin uno de estos factores, la conversión de escalar a intervalo definida utilizará un método de línea plana (es decir, se divide el valor escalar de forma uniforme entre los intervalos). Se puede identificar un factor de perfil como el factor por defecto. El factor de perfil por defecto se seleccionará de modo automático en el procesamiento del sistema cuando se necesite un factor de perfil de conversión.
- Tipos de componente de medición de área de prueba válidos: definen los tipos de componente de medición de área de prueba que se consideren válidos para los componentes de medición de este tipo.
- Tipos componentes de medición de estadísticas relacionados: definen los tipos de componente de medición que se utilizarán para almacenar información estadística sobre el consumo histórico de los componentes de medición de este tipo. Consulte Configuración de estadísticas de componentes de medición para obtener más información sobre cómo se utiliza esta lista.
-
Propiedades de visualización: define cómo se muestran los datos de medida de los componentes de medición de este tipo. Las posibilidades son las siguientes:
- Configuración de visualización: detalles sobre cómo se muestran las medidas que incluyen, entre otros, el método de representación de gráficos de 360°, el número de horas de datos que se van a mostrar, el número máximo de días para la búsqueda de medidas, el mapa de discriminación horaria por defecto utilizado, el factor de perfil de discriminación horaria por día y la condición de medida por defecto.
- Perfiles de barra de eventos: los perfiles de barra de eventos que se utilizan cuando se muestran datos de medida de los componentes de medición de este tipo. Se trata de los valores de la lista de valores ampliable Perfil de barra de eventos de vista de 360°.
- Perfiles de superposición de valores finales: los perfiles de superposición de valores finales que se utilizan cuando se muestran datos de medida de los componentes de medición de este tipo. Se trata de los valores de la lista de valores ampliable Perfil de superposición de valores finales.
- Condiciones de medida no mostradas en gráfico: las condiciones de medida que se deben omitir de la representación en gráficos de 360°. Las medidas cuyas condiciones coincidan con estos valores se representarán como saltos. Por ejemplo, muchos gráficos de 360° utilizan la condición "Sin lectura - Sistema" para representar la ausencia de una medida; al añadir esta condición a esta lista se representará un salto en lugar de una línea con una medida de cantidad 0 y una condición de "Sin lectura - Sistema".
Cuando se crea un tipo de componente de medición, están disponibles las opciones siguientes:
|
Nombre |
Detalles |
Objeto de negocio |
|
Interval Channel Type - Physical |
Proporciona la configuración de un canal de intervalo físico (incluido un tamaño de intervalo). Se recomienda para componentes de medición que miden el consumo incremental en tamaños de intervalo de hasta 1 hora. |
D1-IntervalChannelTypePhysical |
|
Tipo de canal de intervalo - Área de prueba |
Proporciona la configuración de un componente de medición de intervalo de área de prueba. |
D1-IntervalChannelTypeScratchp |
|
Tipo de canal de intervalo - Sustracción físico |
Proporciona la configuración de un canal de intervalo sustractivo físico. Además de la configuración de intervalo estándar (incluido el tamaño de intervalo) también proporciona otra configuración específica sustractiva (por ejemplo, validación de reinicio, reevaluación de estimación, etcétera). Se recomienda para componentes de medición que miden el consumo sustractivo en tamaños de intervalo de hasta 1 hora. |
D1-IntrvlChanTypPhysSubtractiv |
|
Tipo de registro |
Proporciona la configuración de un registro físico que se lee de forma manual (por ejemplo, validación de reinicio). Puede ser incremental o sustractivo, pero se espera que la lectura sea poco frecuente (por ejemplo, una vez al mes). |
D1-RegisterTypePhysical |
|
Tipo de registro de lectura automática |
Proporciona la configuración de un registro físico que se lee de modo automático. Además de la configuración de registro estándar (por ejemplo, validación de reinicio) también proporciona detalles sobre el programa de lecturas esperadas (por ejemplo, la hora de primera medida diaria y las horas esperadas entre medidas). Puede ser incremental o sustractivo, pero se espera que la lectura sea frecuente (por ejemplo, al menos una vez al día). Nota: estos tipos de componente de medición se pueden utilizar para modelar los datos de intervalos que se reciben con un tamaño de intervalo amplio (24 horas o más). |
D1-AutoReadRegisterType |
|
Tipo de agregador |
Proporciona la configuración de una medida de agregación. |
D2-AggregatorType |
Consulte Configuración de una agregación lista para usar para obtener más información sobre la configuración de agregaciones
Identificadores de valor de tipo de componente de medición
Los componentes de medición se configuran para medir determinados tipos de cantidades según se define en la lista de identificadores de valor en el tipo de componente de medición. Se puede identificar un máximo de once identificadores de valor. La cantidad medida principal se debe identificar mediante el tipo de identificador de valor de medida. Se pueden calcular otros diez valores derivados según la medida principal y se identificarán con un tipo de identificador de valor desde el valor 01 hasta el valor 10. Cada identificador de valor se compone de los elementos siguientes:
- Unidad de medida: la unidad de medida de la cantidad que se registra. Algunos ejemplos son los kilovatios hora (kWh), los kilovatios (kW), las termias, los pies cúbicos (CCF), la temperatura (Fahrenheit o Celsius), etcétera. Consulte Descripción de las unidades de medida para obtener más información.
- Discriminación horaria: modificadores de una determinada unidad de medida que indican un período de tiempo durante el cual se ha utilizado una cantidad, como "en punta" (es decir, durante el momento en que se consume la mayor cantidad de algún consumible), "fuera de punta" (es decir, durante el momento en que se consume la menor cantidad de algún consumible), etcétera. Consulte Descripción de la discriminación horaria para obtener más información.
- Identificadores de cantidad de servicio: se utilizan para distinguir aún más entre las cantidades medidas que tienen combinaciones idénticas de unidad de medida/discriminación horaria, incluidas las situaciones en las que el identificador distintivo de una unidad de medida no se describe con exactitud como discriminación horaria. Por lo general, el identificador de cantidad de servicio solo se utiliza cuando varios componentes de medición miden lo mismo, pero de forma diferente. Un contador que mide tanto los kWh de generación como los kWh de consumo podría utilizar los identificadores de cantidad de servicio para diferenciarlos. Consulte Descripción de los identificadores de cantidad de servicio para obtener más información.
- Algoritmo de derivación de valores: a diferencia de UM, discriminación horaria e identificador de cantidad de servicio, este algoritmo no se utiliza en la identificación de lo que se mida, sino que se usa para calcular un valor derivado basado en la medida principal. Debe seleccionarse un algoritmo de la lista que contenga la lógica adecuada para calcular el valor derivado. Esto es aplicable para los identificadores de valores con un Tipo de identificador de valor desde el Valor 01 hasta el Valor 10. Puede encontrar más información sobre cómo se calculan los valores derivados en el tema Eventos de sistema de tipo de componente de medición importantes de este capítulo. Para obtener más información funcional acerca de los valores derivados, consulte Acerca de las medidas finales.

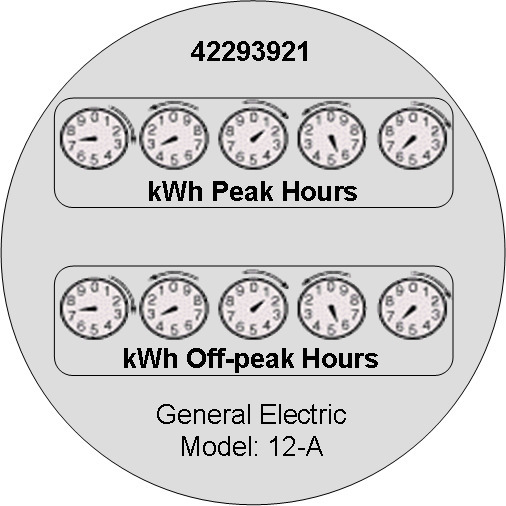

La combinación de unidad de medida, discriminación horaria e identificador de cantidad de servicio define lo que mide un componente de medición. La discriminación horaria y el identificador de cantidad de servicio son opcionales, pero la unidad de medida debe definirse para todos los identificadores de valor. Por ejemplo, supongamos que tiene un contador (como se ilustra en la imagen siguiente) con dos componentes de medición. Ambos miden la misma unidad de medida (kWh), pero cada componente de medición mide el consumo en diferentes períodos de discriminación horaria (en punta y fuera de punta).

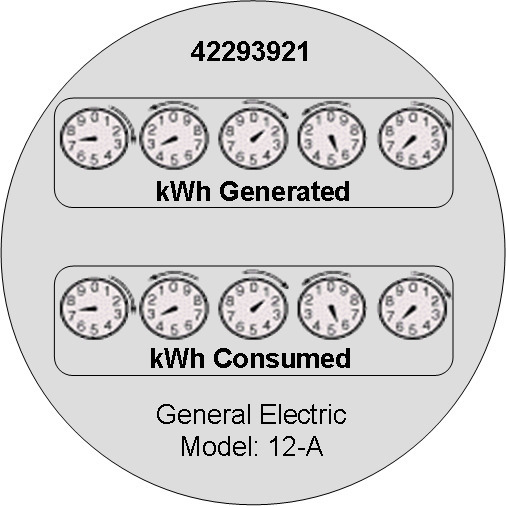

Otro ejemplo podría ser un contador que registre tanto los kWh generados como los consumidos. Este contador se configuraría para medir la unidad de medida y el identificador de cantidad de servicio.
Se registra una medida cada vez que se lee un componente de medición. Esto implica que para un contador con dos componentes de medición que se lee una vez al mes, se registrarían dos medidas, una por cada componente.
Eventos de sistema de tipo de componente de medición importantes
El tipo de componente de medición soporta varios eventos de sistema de algoritmo de objeto de negocio relacionados con el cálculo del consumo de componentes de medición de ese tipo:
- Calcular consumo de intervalo: recibe la lista de intervalos y realiza los cálculos necesarios en esos datos de intervalos para calcular el consumo. Como los datos de intervalos ya se han recibido como datos de consumo, los algoritmos de este evento de sistema suelen limitarse a la aplicación de los multiplicadores adecuados. Consulte el tipo de algoritmo Calcular consumo de intervalo (D1-IN-CNSUMP) como ejemplo.
- Calcular consumo escalar: recibe información sobre la lectura escalar y calcula el consumo de la forma adecuada. Normalmente, los algoritmos de este evento soportan el cálculo del consumo mediante una lectura de detener e inicio o la vuelta a una lectura usando el consumo y una lectura de inicio. De forma muy similar al intervalo correspondiente se aplicarán los multiplicadores adecuados. Consulte el tipo de algoritmo Calcular consumo escalar (D1-SC-CNSUMP) como ejemplo.
- Calcular consumo de intervalo sustractivo: recibe la lista de intervalos e información de soporte (por ejemplo, la lectura inicial del primer intervalo) y calcula o bien el consumo mediante la sustracción de la lectura del intervalo de la lectura del intervalo anterior o la lectura al añadir el consumo del intervalo actual a la lectura del intervalo anterior. Consulte el tipo de algoritmo Calcular consumo de intervalo sustractivo (D1-SIN-CNSUM) como ejemplo.
- Asignación de condición: recibe los detalles de un intervalo de sustracción único junto con los detalles de su lectura de inicio y calcula la condición final que se aplica y la condición de lectura. Esto se aprovecha únicamente para los tipos de componente de medición de intervalo de sustracción. Consulte el tipo de algoritmo Intervalo sustractivo - Asignación de condición (D1-SIN-CNMAP) como ejemplo.
A estos eventos de sistema se suele llamar desde el procesamiento de medida inicial durante las primeras etapas del ciclo de vida de medida inicial (por ejemplo, el estado Grupo previo a validación, edición y estimación de la mayoría de los objetos de negocio de medida inicial).
Además de los algoritmos de objeto de negocio de tipo de componente de medición, existe un evento de sistema adicional proporcionado en el propio tipo de componente de medición:
- Derivación de valor: recibe detalles de una medida inicial y una medida final asociada. Con esta información puede calcular un valor derivado de la medida principal o uno de los demás valores derivados. Consulte el tipo de algoritmo Derivar cantidad mediante fórmula (D1-DERIVAQTY) como ejemplo.
Eventos de sistema de componente de medición importantes
El objeto de negocio de componente de medición que se asocia a un tipo de componente de medición determinado soporta un evento de sistema especial que se utiliza en el proceso de estimación periódica:
- Estimación periódica: este evento de sistema analizará el historial de medidas finales del componente de medición para identificar las medidas que faltan y crear una tarea, o una medida inicial de estimación, o ambas cosas. Para obtener más información sobre este evento de sistema visite los siguientes tipos de algoritmo como ejemplos: Crear datos iniciales de medida de intervalo y tareas tras historial de instalación (D1-CIITBIH) y Estimación periódica escalar de lectura automática (D1-ARSPE).
Opciones de objeto de negocio de componente de medición
El objeto de negocio de dispositivo asociado a un tipo de dispositivo determinado desempeña un rol importante sobre el modo en que se procesa un dispositivo en un sistema además de la definición de los datos asociados a ese dispositivo. La siguiente lista incluye opciones de objeto de negocio que se definen en el objeto de negocio de dispositivo y su impacto en el procesamiento del sistema:
- Objeto de negocio de datos iniciales de medida de estimación: se utiliza para identificar los datos iniciales de medida de estimación adecuados que se van a crear.
- ON de datos iniciales de medida de sustitución manual: se utiliza para identificar los datos iniciales de medida de sustitución adecuados que se van a crear.
- Objeto de negocio de datos iniciales de medida del sistema: se utiliza para identificar los datos iniciales de medida del sistema adecuados que se van a crear.
- Función de consumo de componente de medición: identifica una función que se puede ejecutar desde cualquier zona de 360° de componente de medición compatible. Cada componente de medición soporta entre ninguna y muchas de estas funciones.
- Función de medidas iniciales de intervalo: identifica una función que se puede ejecutar desde cualquier zona de medida inicial compatible. Cada componente de medición soporta entre ninguna y muchas de estas funciones.
Para obtener más información sobre estas opciones, visite un objeto de negocio de componente de medición y revise sus opciones.
