Creación de un centro de datos definido por software de Oracle Cloud VMware Solution en varios clusters

Introducción

Oracle Cloud VMware Solution proporciona un entorno en la nube basado en VMware nativo y gestionado por el cliente, instalado en el arrendamiento de un cliente. Ofrece un control completo mediante las herramientas VMware. Los usuarios pueden mover o ampliar cargas de trabajo basadas en VMware a la nube sin necesidad de rediseñar las aplicaciones ni reestructurar las operaciones.

Oracle Cloud VMware Solution ofrece unidades de computación basadas en procesadores Intel y AMD. El servicio tiene dos tipos de unidades de computación: E/S densa y unidades de computación estándar. Las unidades de E/S densa incluyen unidades SSD basadas en NVMe con conexión local, que se utilizan para crear una solución de almacenamiento vSAN VMware para el centro de datos definido por software (SDDC). Mientras que con las unidades estándar, los usuarios asocian OCI Block Storage como almacén de datos basado en el sistema de archivos de máquina virtual principal (VMFS). Las unidades estándar permiten a los usuarios configurar los núcleos por instancia según sea necesario con el almacenamiento de archivos y bloques desagregados de Oracle Cloud Infrastructure (OCI). Esta ventaja única permite la ampliación del almacenamiento independiente de los recursos informáticos, al tiempo que utiliza las funciones nativas de OCI para el aislamiento de fallos y las capacidades soportadas del servicio de volúmenes de bloques. Consulte este blog para conocer las ventajas de las unidades estándar para Oracle Cloud VMware Solution.

SDDC de varios clusters

En este tutorial, le guiaremos por los pasos para crear un SDDC con varios clusters, seleccionando las unidades de computación, las opciones de red y almacenamiento adecuadas. El cluster de gestión unificada consta de tres hosts con forma de E/S densa con almacenamiento de vSAN, mientras que el cluster de carga de trabajo utiliza tres hosts con forma estándar con OCI Block Volume como almacenamiento principal. Consulte el blog para obtener más información sobre el SDDC de varios clusters.

Objetivo

Cree un SDDC de Oracle Cloud VMware Solution de varios clusters en OCI.

Requisitos

Consulte el tutorial Introducción a Oracle Cloud VMware Solution para comprender los requisitos y planificar el despliegue.
Obtenga una comprensión completa de las características y ventajas del SDDC de varios clusters leyendo el blog.

Tarea 1: Creación de un SDDC de varios clusters

Para desplegar un SDDC, conéctese a su arrendamiento de OCI y seleccione la región adecuada. En este tutorial, seleccionamos la región Centro de Alemania (Fráncfort).

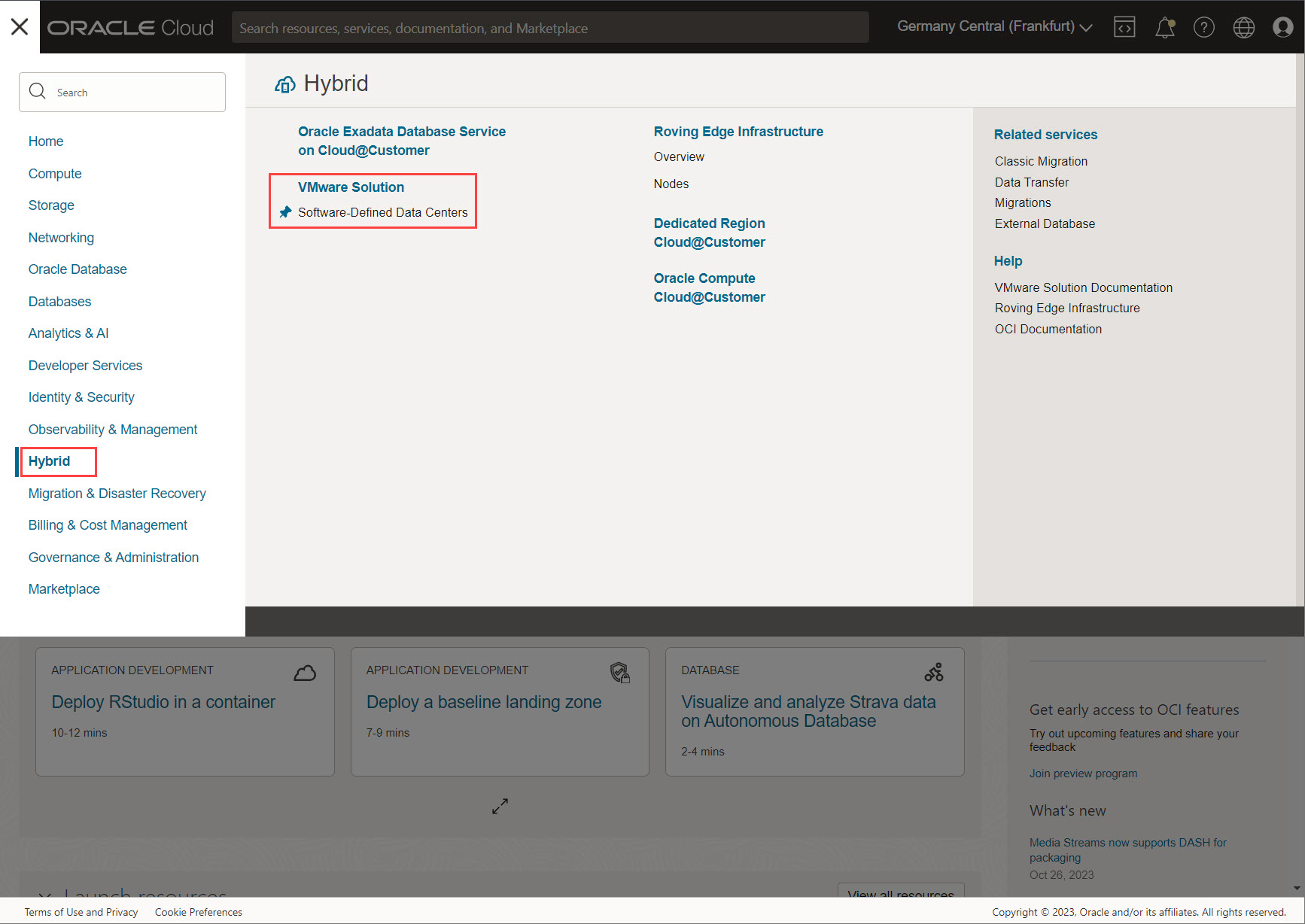

En la consola de Oracle Cloud, abra el menú de navegación en la esquina superior izquierda haciendo clic en el icono de hamburguesa.
Seleccione Híbrido y, a continuación, seleccione Centros de datos definidos por software en Solución VMware.
Seleccione el compartimento adecuado en la lista desplegable en la que desea desplegar el SDDC y, a continuación, haga clic en Crear SDDC.

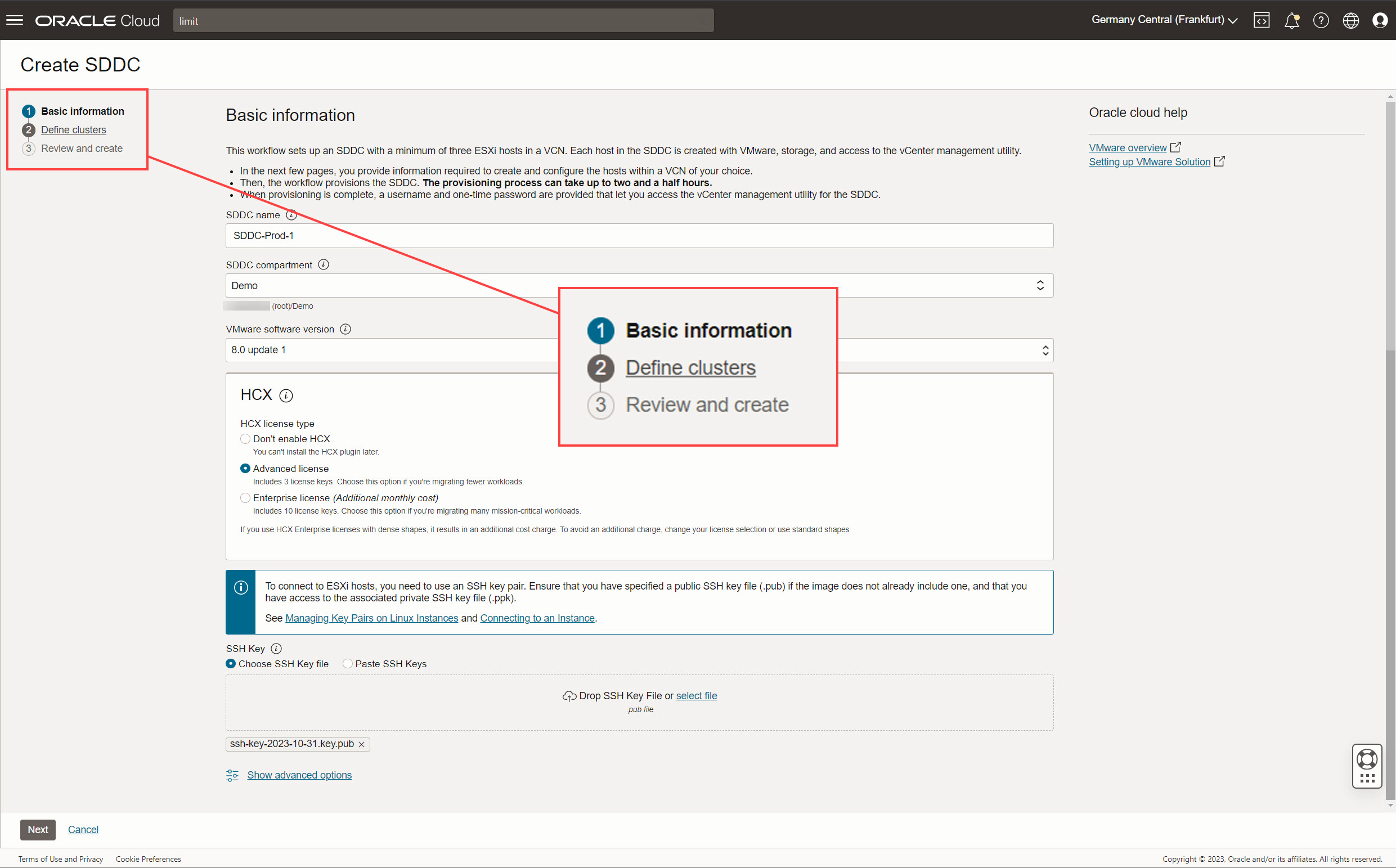

En la página Crear SDDC, puede observar que el flujo de trabajo está dividido en 3 secciones. En la sección Información básica, introduzca los siguientes detalles. Cuando termine la sección Información básica, haga clic en Siguiente para continuar con la sección Definir clusters.
- Nombre de SDDC: proporcione un nombre para el SDDC. Debe ser un nombre único para los SDDC de todo el arrendamiento y la longitud del nombre no puede superar los 16 caracteres.
- Compartimento de SDDC: el compartimento seleccionado anteriormente se debe mostrar por defecto. Si es necesario, cámbielo al compartimento adecuado.
- VMware versión de software: seleccione una versión de software según sus requisitos. Esta versión contiene los productos VMware correspondientes, como vSphere, NSX y HCX. Para obtener más información sobre las versiones y compilaciones soportadas que se despliegan con cada versión, consulte VMware Software for Oracle Cloud VMware Solution.
- HCX: los usuarios tienen la opción de instalar el plugin HCX. Por defecto, el flujo de trabajo de aprovisionamiento despliega HCX con licencia avanzada para todos los SDDC. Los usuarios pueden actualizar o bajar de nivel los tipos de licencia después de crear el SDDC. Las licencias de HCX se basan en un compromiso mensual, por lo que debe elegir un tipo de licencia según sus necesidades. Para los hosts de forma densa, elegir una licencia empresarial tendrá un costo adicional. Para obtener más información, consulte Más información sobre las funciones de HCX y HCX Enterprise.

  Nota: Se recomienda activar HCX durante la creación del SDDC, ya que no se puede activar manualmente una vez creado el SDDC. Esto garantiza flexibilidad para futuras necesidades de movilidad de cargas de trabajo.

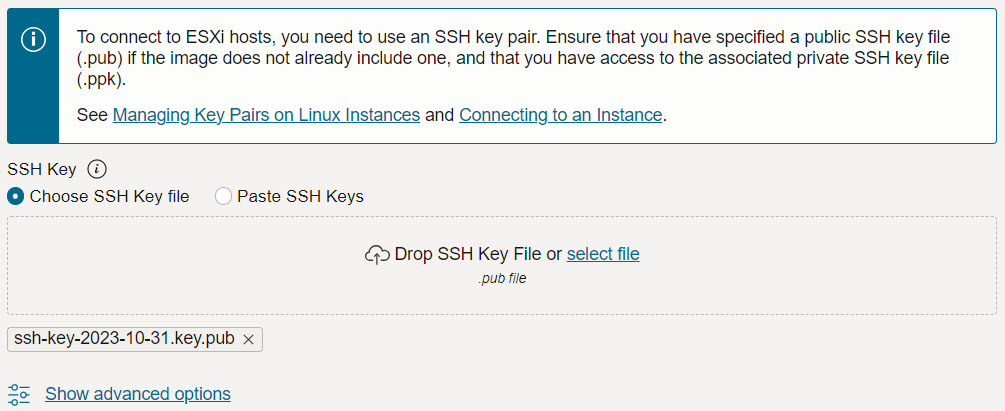

- Clave SSH: seleccione la clave pública del par de claves SSH creado como se explica en Introducción a Oracle Cloud VMware Solution.
- Opciones avanzadas (opcional): agregue cualquier etiqueta para ayudar a organizar los recursos en el arrendamiento.

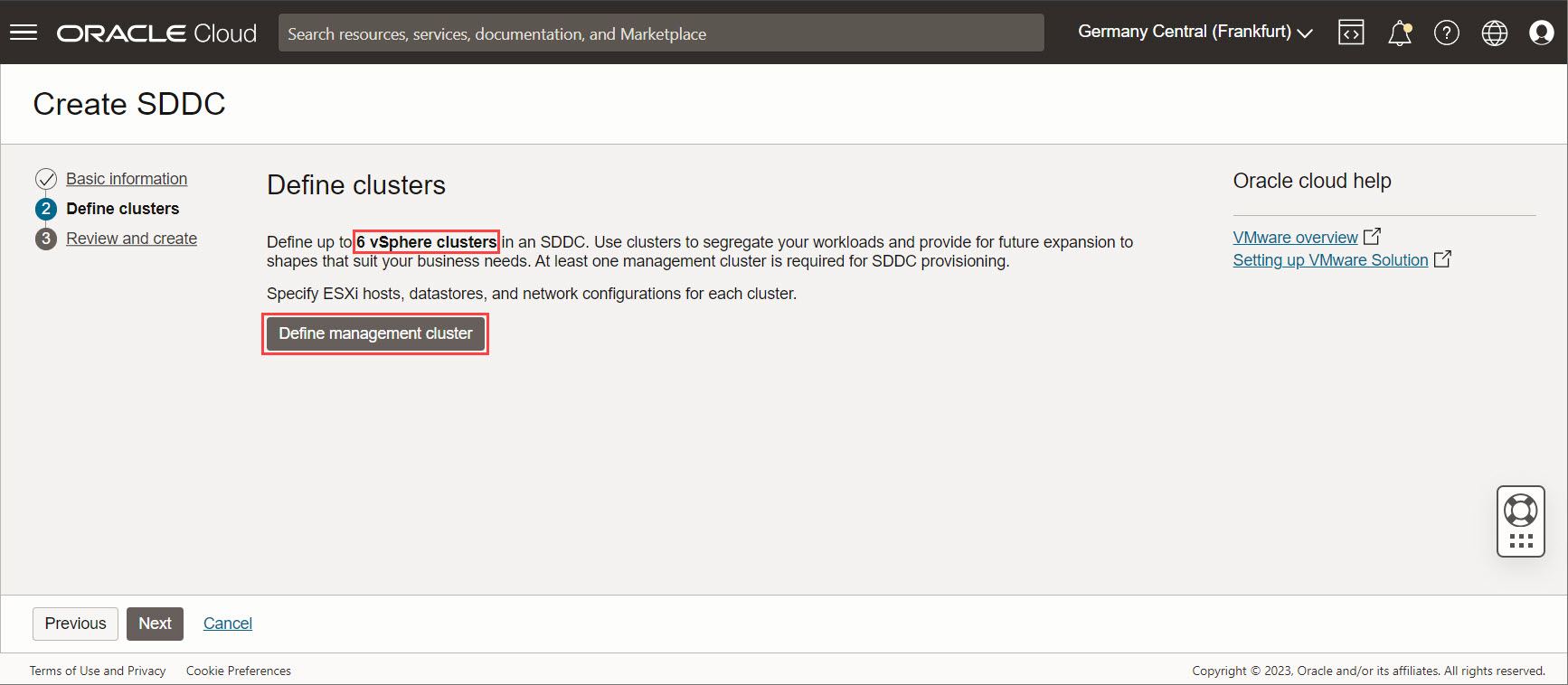

En la sección Definir clusters, puede crear clusters vSphere para que se ajusten a las necesidades de su empresa. Para agregar el primer cluster, es decir, el cluster de gestión unificado, seleccione Definir cluster de gestión.

Nota: Los usuarios pueden crear hasta 6 clusters vSphere y se necesita al menos un cluster, que es el cluster de gestión unificado, es decir, cluster de gestión. El cluster de gestión contiene tanto las herramientas de gestión de cluster (vCenter, NSX Manager y HCX Manager) como las máquinas virtuales de carga de trabajo. De manera opcional, los clientes pueden agregar hasta 5 clusters al mismo SDDC, denominados clusters de carga de trabajo.

Tarea 2: Definir cluster de gestión unificado

La sección Hosts es el primer paso del flujo de trabajo de clusters. Introduzca los detalles necesarios como se describe a continuación.
- Nombre de Cluster: proporcione un nombre para el cluster de gestión. Debe ser un nombre único en todo el arrendamiento y la longitud del nombre no puede superar los 16 caracteres.
- Dominio de disponibilidad: un cluster se puede desplegar en dos modelos.
  - Un solo dominio de disponibilidad: los hosts se distribuyen en los tres dominios de errores de un solo dominio de disponibilidad. Esto proporciona alta disponibilidad frente a un fallo del dominio de errores. Para clusters de unidad estándar, este es el único modelo de despliegue disponible.
  - Varios dominios de disponibilidad: para casos de uso únicos, se puede desplegar un cluster en los dominios de disponibilidad si la región seleccionada tiene tres dominios de disponibilidad. Esta opción solo está disponible con instancias de unidad de computación densa y no es válida para la unidad de computación de unidad estándar. Antes de desplegar este escenario, se recomienda trabajar con un arquitecto de Oracle Cloud para comprender las ventajas y las desventajas de esta arquitectura.
- Tipo de host: indique si el SDDC está destinado a despliegues de producción o solo a pruebas de prueba de concepto.
  - SDDC de varios hosts: si planea desplegar un SDDC para su uso en producción con varios clusters, esta es la opción.
  - SDDC de host único: esta opción es solo para fines de prueba de concepto. No se puede actualizar posteriormente a un SDDC de varios hosts. Despliegue un solo SDDC de host solo para casos de uso que no sean de producción.
- Número de hosts ESXi: especifique el número de hosts necesarios en el cluster de gestión unificado.

  Nota: El cluster de gestión unificado necesita un mínimo de tres hosts para garantizar un rendimiento y una disponibilidad óptimos. Para obtener más información sobre los requisitos de host mínimos y máximos para diferentes tipos de cluster y configuraciones de hardware, consulte la documentación Introducción a Oracle Cloud VMware Solution.
- Prefijo para hosts ESXi (Opcional): especifique un prefijo personalizado si los nombres de host ESXi deben ser diferentes del nombre del cluster.
- Tipo de capacidad: la opción por defecto es Capacidad bajo demanda. Los usuarios pueden reservar capacidad si no desean confiar en el pool público disponible. Si hay instancias reservadas disponibles en su arrendamiento, seleccione las instancias reservadas necesarias. Para obtener más información, consulte Reservas de capacidad.

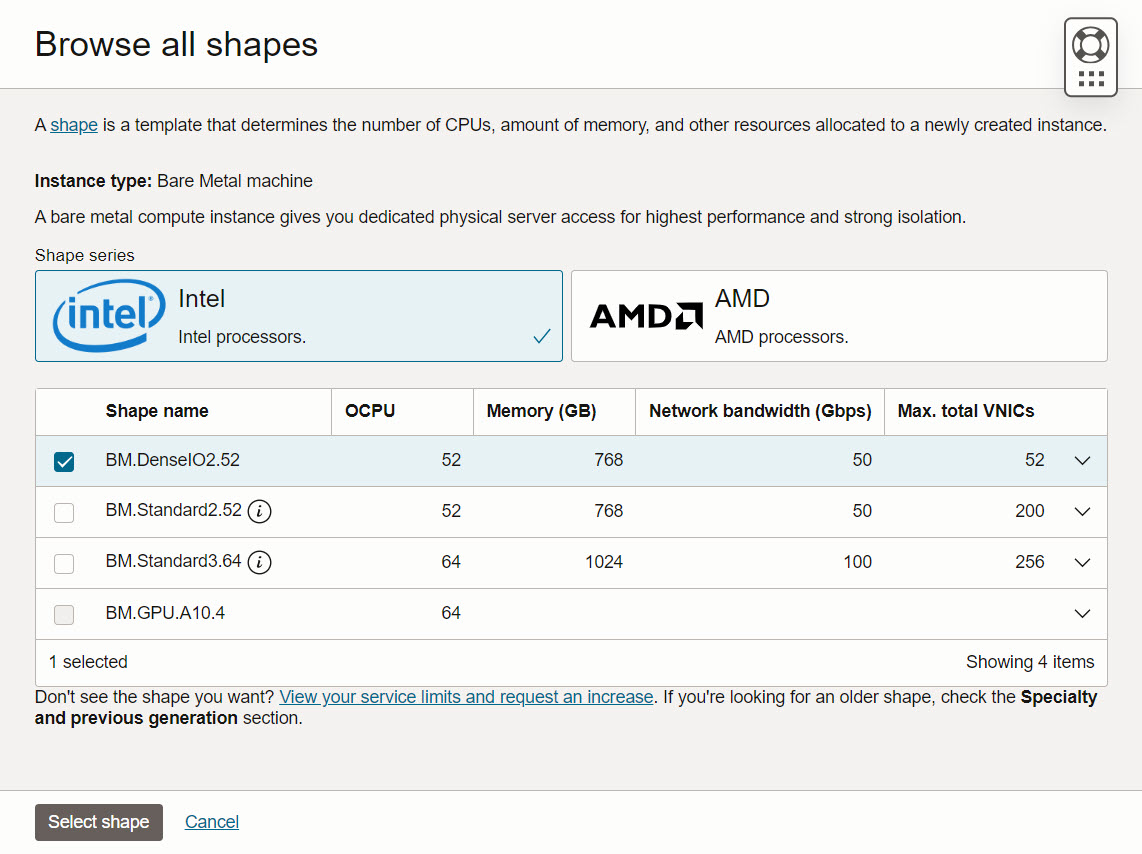

- Tipo de hardware de cluster: Oracle Cloud VMware Solution admite unidades de computación basadas en Intel y AMD. Aunque los clusters de formas mixtas son posibles, existen ciertas restricciones sobre qué formas se pueden combinar. Seleccione Cambiar unidad para seleccionar un tipo de hardware adecuado. Para obtener más información sobre clusters de forma mixta, consulte Introducción a Oracle Cloud VMware Solution.
- Seleccionar número de núcleos de CPU: seleccione el número deseado de OCPU por host en el cluster según los requisitos de carga de trabajo.
- Instancias blindadas: mejore la seguridad de los hosts ESXi activando instancias blindadas que proporcionan funciones como el inicio seguro y el módulo de plataforma segura (TPM). Para obtener más información, consulte Oracle Cloud VMware Solution - Instancias blindadas.

  Nota: Esta opción debe estar activada al crear el cluster. Todos los hosts creados en el cluster serán instancias blindadas. No puede activar esta opción más adelante ni para hosts ESXi específicos. Si ya ha creado un cluster sin activar las instancias blindadas y, posteriormente, desea utilizarlas, debe volver a crear el cluster.

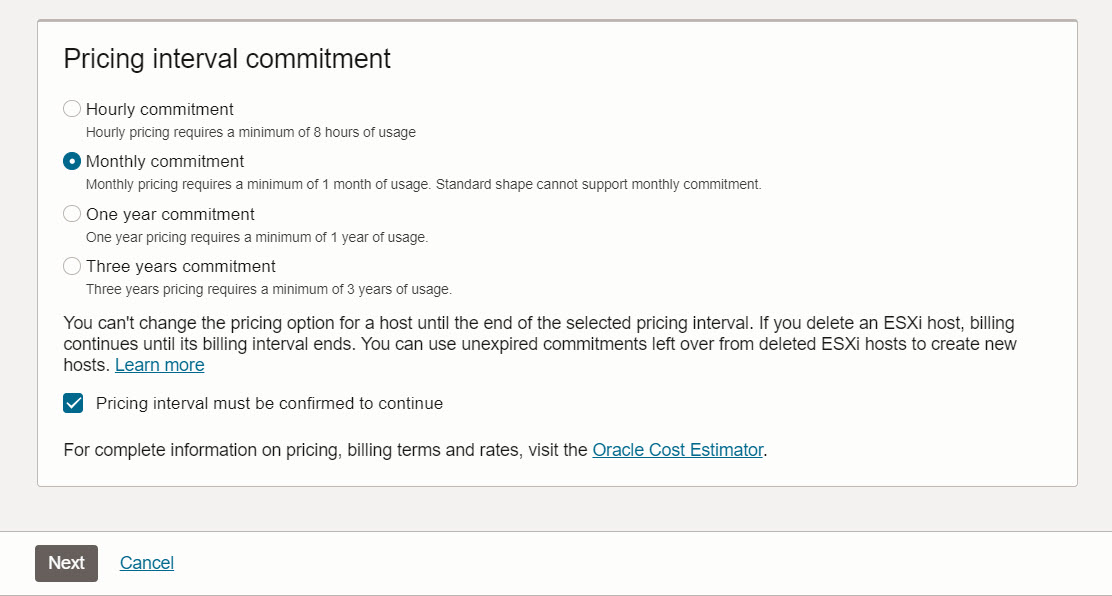

- Compromiso de intervalo de precios: Oracle Cloud VMware Solution ofrece cuatro compromisos de precios diferentes: por hora, mensual, de un año y tres años. Estos compromisos se aplican a instancias informáticas individuales y se basan en la unidad de computación. Debe confirmar el intervalo de precios seleccionado y sus condiciones marcando la casilla de control. Haga clic en Siguiente para la sección Red.

  Nota: Las unidades de E/S densa admiten los cuatro compromisos de asignación de precios, mientras que las unidades estándar solo admiten compromisos por hora, un año y tres años. El compromiso por defecto para las unidades de E/S densa es Mensual, mientras que el compromiso por defecto para las unidades estándar es Por horas. Si elige un compromiso mensual para una unidad de E/S densa y, a continuación, cambia a una unidad estándar, el compromiso se cambiará automáticamente a Cada hora. Para obtener más información sobre el compromiso de precios, consulte Introducción a Oracle Cloud VMware Solution. Si desea activar el compromiso de un año o tres años para su arrendamiento, puede abrir una solicitud de servicio.

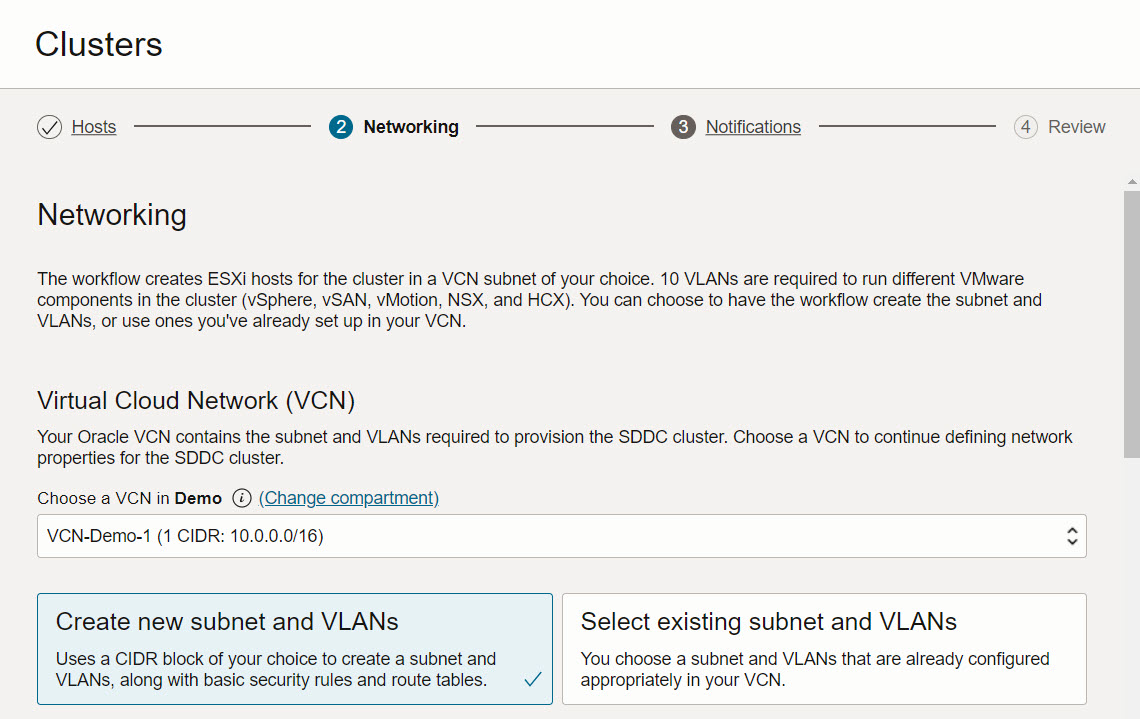

En la sección Red, introduzca los siguientes detalles y haga clic en Siguiente.
- Red virtual en la nube (VCN): seleccione la VCN en la que desea crear el SDDC. Vamos a seleccionar la VCN-Demo-1, con el bloque CIDR 10.0.0.0/16, que se ha creado durante la sección de requisitos de Introducción a Oracle Cloud VMware Solution.
- Los usuarios pueden elegir crear nuevas subredes y VLAN o utilizar las existentes. La opción por defecto, Crear nueva subred y VLAN, generará automáticamente los componentes de red necesarios, mientras que la opción Seleccionar subred y VLAN existentes requiere que los usuarios preconfiguren los elementos de red antes de iniciar el flujo de trabajo de despliegue de SDDC. Esta última opción solo es necesaria para necesidades de personalización específicas.
- Redes de cluster SDDC: para crear nuevas subredes y VLAN, especifique un rango CIDR de cluster para el cluster. Utilizaremos el bloque de CIDR 10.0.0.0/21. Al entrar en el CIDR, el flujo de trabajo validará automáticamente su disponibilidad en la VCN.

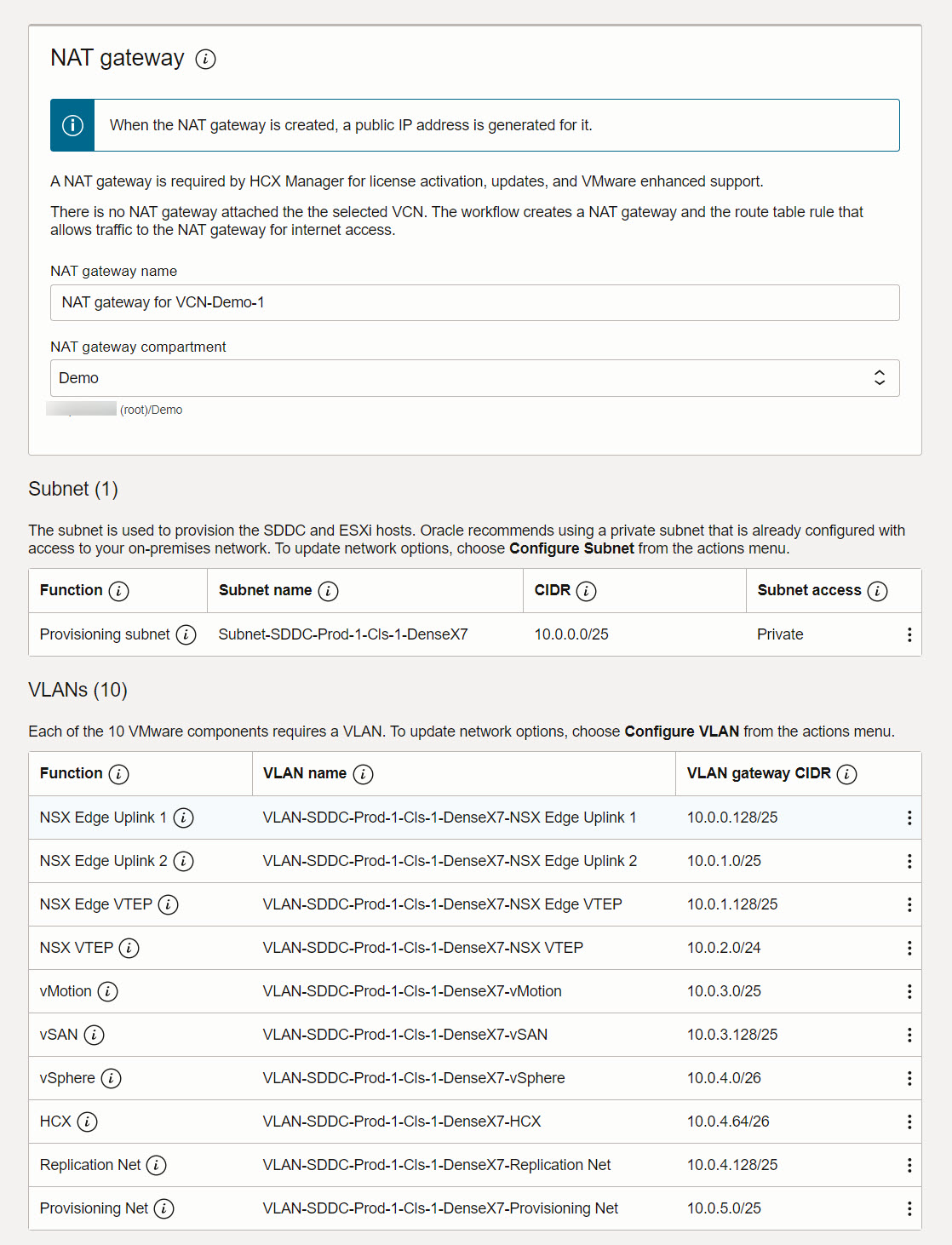

  - Haga clic en Ocultar detalles de red para ver cómo se segmentará el bloque de CIDR de cluster para varias funcionalidades VMware.
  - Si ha activado VMware HCX, la VCN seleccionada debe tener un gateway de NAT asociado. Si la VCN ya tiene un gateway de NAT, se mostrará su nombre, compartimento y dirección IP pública. Si la VCN no tiene un gateway de NAT, el flujo de trabajo creará uno automáticamente.
  - (Opcional) Si seleccionó la opción Seleccionar subred y VLAN existentes, seleccione la subred de aprovisionamiento creada anteriormente y 10 VLAN, y asígnelas a sus fines respectivos. Para obtener más información, consulte Creación de VLAN para un SDDC.

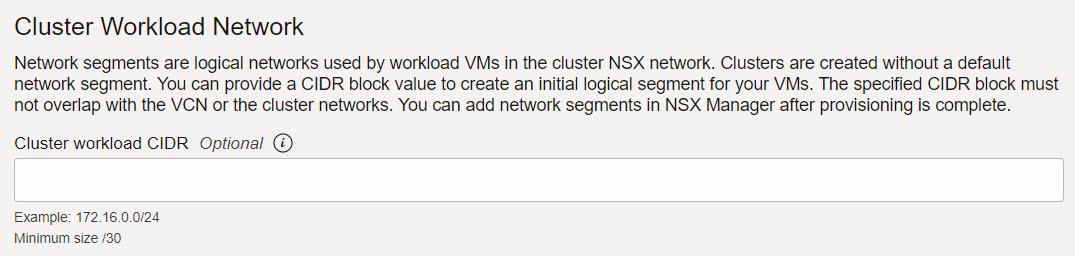

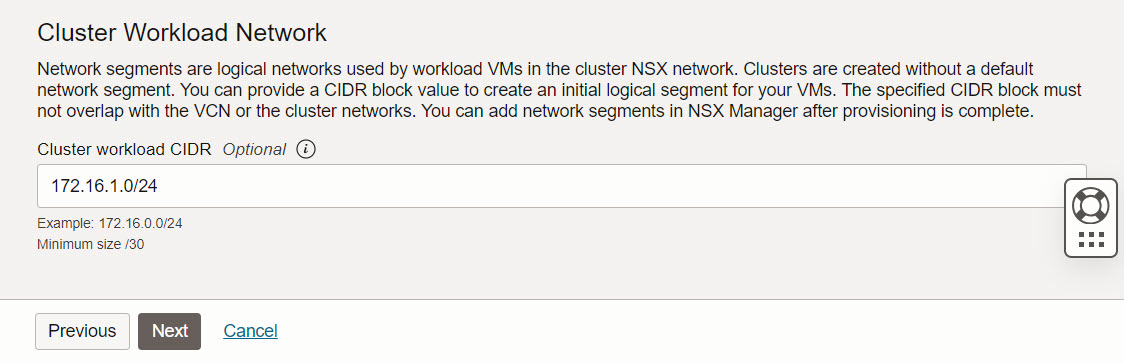

- CIDR de carga de trabajo de cluster: proporcione un bloque CIDR de carga de trabajo, esto es opcional. Las máquinas virtuales del segmento de carga de trabajo NSX utilizan este bloque CIDR como rango de DHCP. Si los usuarios no proporcionan un rango de CIDR para sus cargas de trabajo, pueden crear segmentos NSX manualmente en NSX Manager una vez completado el despliegue del SDDC. Este valor debe ser /30 o mayor y no se debe solapar con el bloque CIDR de la VCN. En este tutorial, utilizaremos un bloque CIDR 172.16.1.0/24 para el segmento NSX de carga de trabajo.

  Nota: Por defecto, todos los clusters del SDDC comparten el mismo segmento de superposición, lo que simplifica la gestión y reduce la sobrecarga. Este enfoque utiliza un único juego de nodos perimetrales de NSX, un gateway de nivel 0 y un gateway de nivel 1 para todos los clusters del SDDC. Si los requisitos específicos requieren una infraestructura NSX dedicada para un cluster concreto, los clientes pueden desplegarla como una operación de día 2.

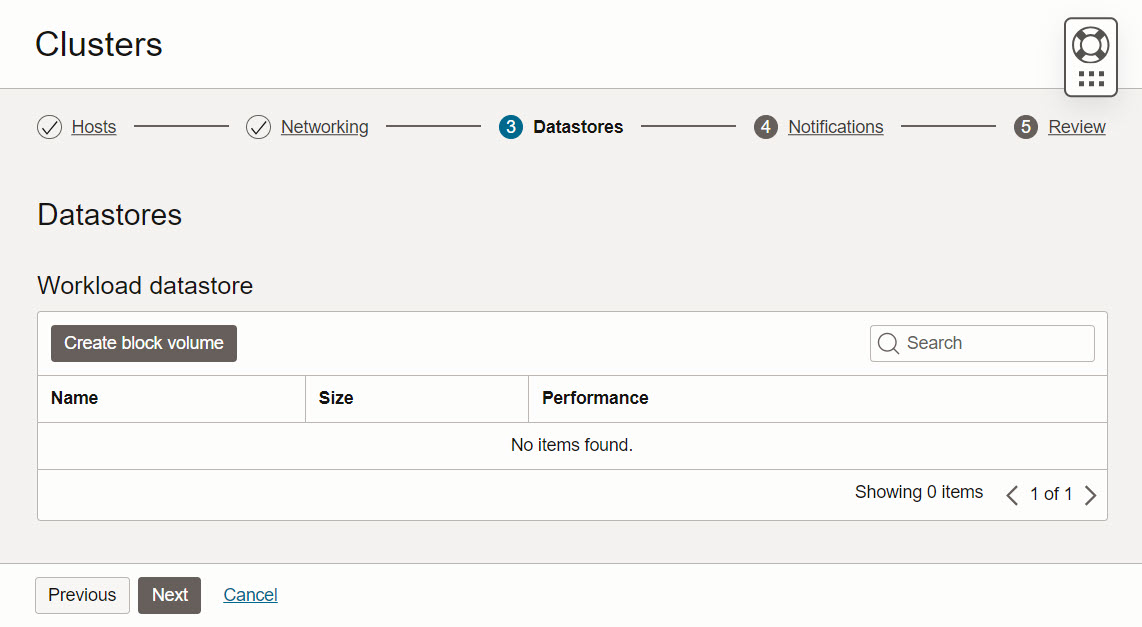

(Opcional) Si ha seleccionado un cluster basado en unidad estándar, continúe con la adición de almacenes de datos en este paso. Para clusters basados en unidades densas, omita este paso y pase a la siguiente sección.

Nota: Al desplegar un cluster basado en unidad estándar como cluster de gestión unificado, se crea automáticamente un almacén de datos dedicado únicamente para las tareas de gestión VMware. Este almacén de datos cuenta con un tamaño de volumen en bloque de 8 TB y un valor de VPU de 10 (Equilibrado). No está diseñado para alojar máquinas virtuales de carga de trabajo. Para las máquinas virtuales de carga de trabajo, agregue almacenes de datos adicionales como se detalla en la siguiente sección. Cada volumen en bloque de OCI agregado se asociará a todos los hosts del cluster y estará disponible como almacén de datos. Posteriormente, todos los almacenes de datos se incorporan a un único cluster de almacén de datos. Esto permite a los usuarios aprovechar Storage DRS dentro de un cluster específico.

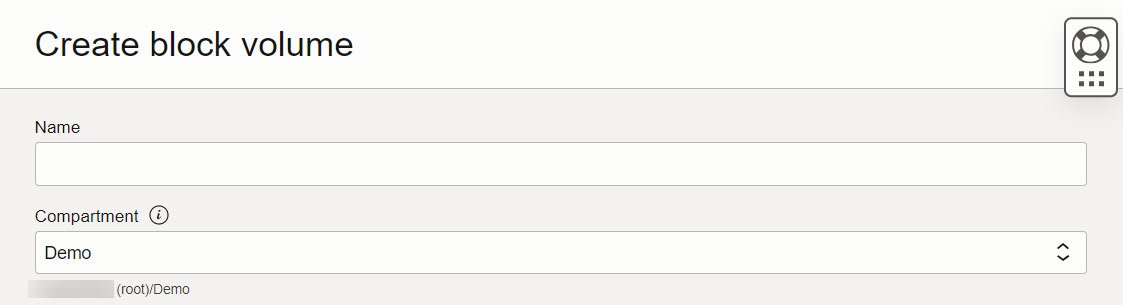

- Para crear un almacén de datos, haga clic en Crear volumen en bloque e introduzca los siguientes detalles. El flujo de trabajo es idéntico a la creación de un volumen en bloque en OCI.
  - Nombre: introduzca un nombre descriptivo para el volumen en bloque.
  - Compartimento: seleccione el compartimento donde residirá el volumen en bloque.
  - Tamaño de volumen y rendimiento: deje Valor por defecto o seleccione Personalizado para editar los detalles del volumen. Para personalizar el volumen, proporcione los siguientes detalles.
    - Tamaño (GB): especifique el tamaño deseado para el almacén de datos en gigabytes.
    - Rendimiento de volumen de destino:
      - El ajuste automático basado en el rendimiento no está disponible actualmente para Oracle Cloud VMware Solution. Mantenga esta opción desactivada.
      - VPU/GB por defecto: seleccione un valor de VPU (unidad de rendimiento de volumen) entre 0 y 50 para el volumen, con incrementos de 10. Para obtener más información sobre las VPU, consulte Rendimiento del servicio de volumen en bloque. Oracle Cloud VMware Solution actualmente admite un VPU máximo de 50. No introduzca un valor de VPU mayor que 50.
      - Ajuste automático de volúmenes asociados: si esta función está activada, el volumen se desasocia, el servicio Block Volume ajusta el nivel de rendimiento a un costo inferior (0 VPU/GB) para estos volúmenes. Esta función permite el ahorro de costos y la eficiencia de los recursos. Cuando se vuelva a asociar el volumen, el rendimiento se ajusta de nuevo al nivel de rendimiento especificado por la opción VPU/GB por defecto.

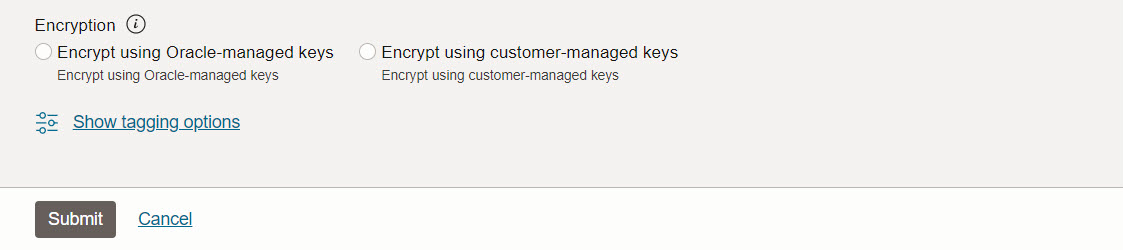

      - Cifrado: para proteger los datos estáticos, por defecto, todos los volúmenes en bloque se cifran mediante las claves de cifrado proporcionadas por Oracle. Seleccione una opción según sea necesario. Para obtener más información, consulte Protección de Block Volume.
- Repita los pasos anteriores para agregar volúmenes en bloque según sea necesario. Cuando seleccionamos un cluster de unidad densa para el cluster de gestión unificado en este tutorial, omitiremos esta sección y continuaremos con la sección Notificaciones. Haga clic en Siguiente.

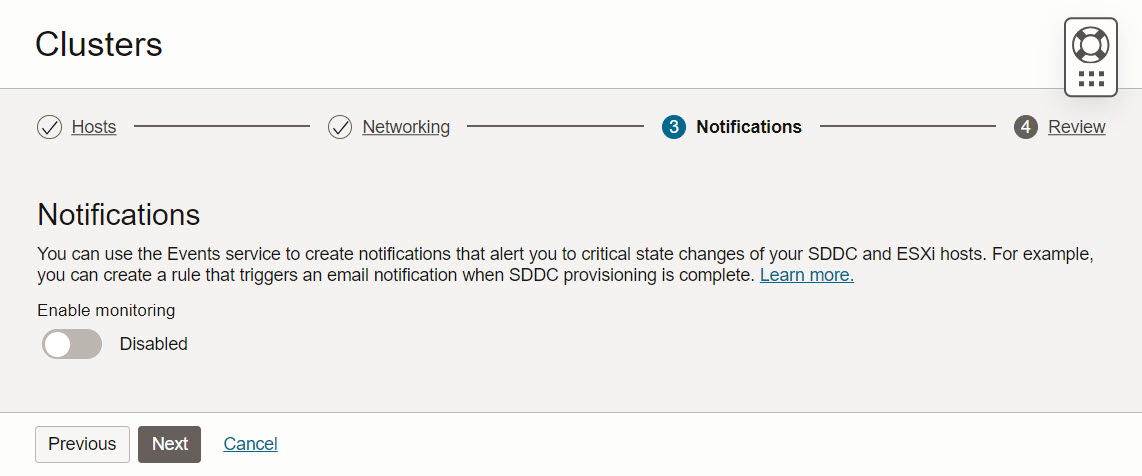

En la sección Notificaciones, configure las notificaciones según sus preferencias. La activación de Notifications permite a los usuarios realizar un seguimiento del estado del cluster de SDDC. Se debe crear un tema y seleccionar los eventos relevantes para que se entreguen estas notificaciones. Para explorar las notificaciones disponibles con Oracle Cloud VMware Solution, consulte Notificaciones de OCVS. A continuación se muestra un resumen rápido de las notificaciones disponibles.

Servicio	Recursos	Eventos
VMware Solution	SDDC, host ESXi	Crear, Suprimir, Actualizar
	Licencia de HCX	Actualizar, Bajar de Nivel, Cancelar
Recursos informáticos	Instancia	Cualquier acción, terminación o cambio de compartimento
Redes	VCN, subred, VLAN	Suprimir, Actualizar

Para este tutorial, desactivaremos las notificaciones. Haga clic en Siguiente para ir a la sección Revisar.

Notificaciones

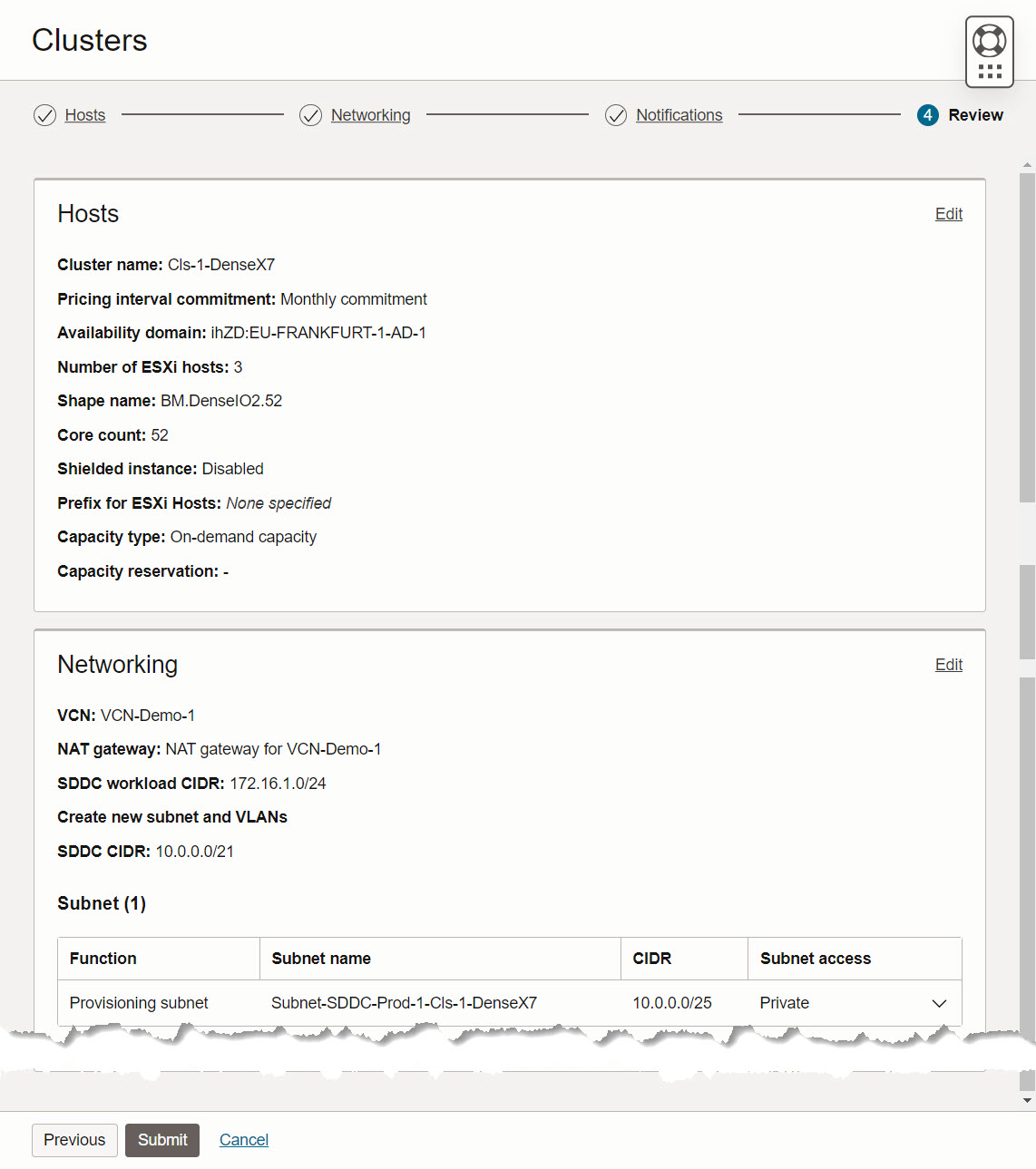

En la página Revisar, revise toda la información y haga clic en Editar para realizar las modificaciones necesarias. Una vez satisfechos con los detalles, haga clic en Enviar para completar el proceso y avanzar a la página Definir clusters.

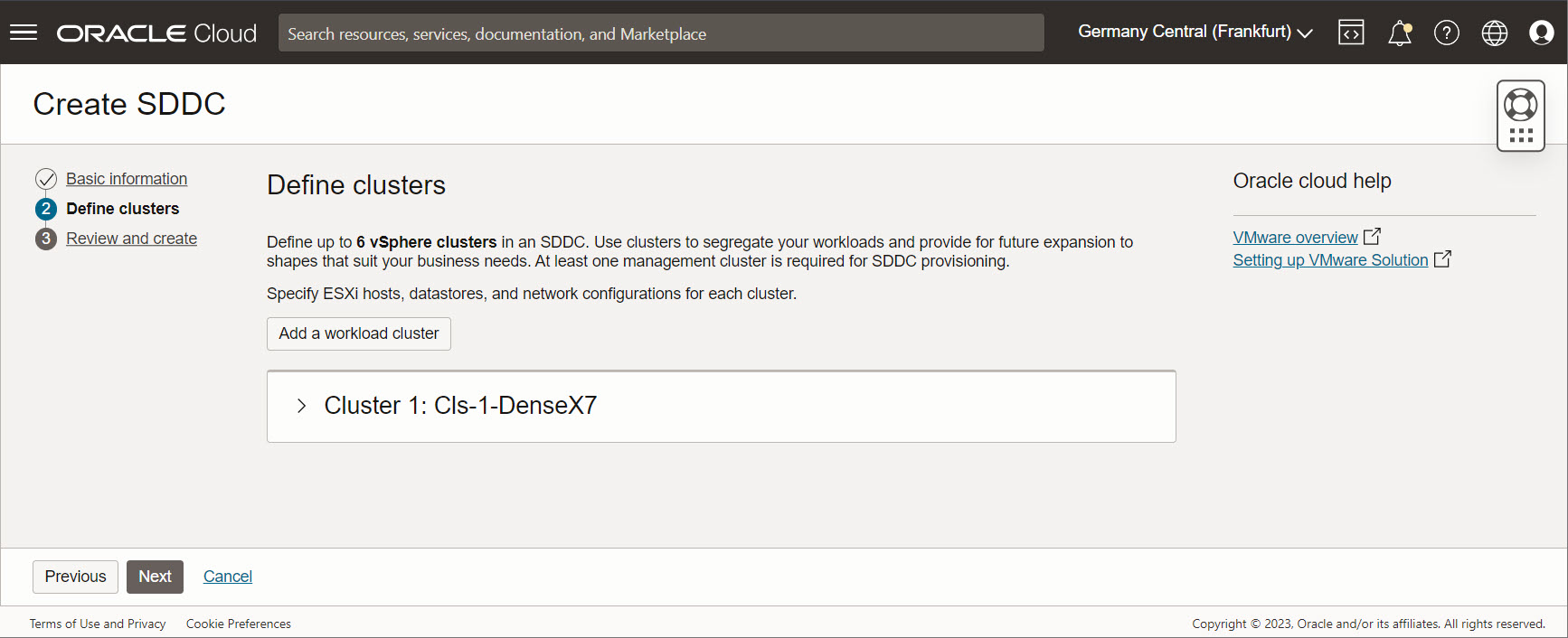

La página Definir clusters muestra ahora un cluster recién creado junto con una opción para Agregar un cluster de carga de trabajo. De manera opcional, los usuarios pueden agregar hasta cinco clusters de carga de trabajo adicionales para aislar cargas de trabajo para casos de uso específicos.

Existe la opción de agregar clusters de carga de trabajo adicionales al mismo SDDC. Para agregar clusters, haga clic en Agregar un cluster de carga de trabajo. En este tutorial se mostrará la función agregando un cluster de carga de trabajo.

Tarea 3: Definir cluster de carga de trabajo (opcional)

Este cluster de carga de trabajo utilizará un cluster con forma estándar para demostrar la capacidad de agregar diferentes unidades de cluster dentro del mismo SDDC y la flexibilidad de emplear diversas configuraciones de almacenamiento mientras se mantiene la separación entre clusters. El flujo de trabajo para el cluster de carga de trabajo sigue siendo en gran medida idéntico al del cluster de gestión unificado.

En la sección Hosts, introduzca los siguientes detalles.

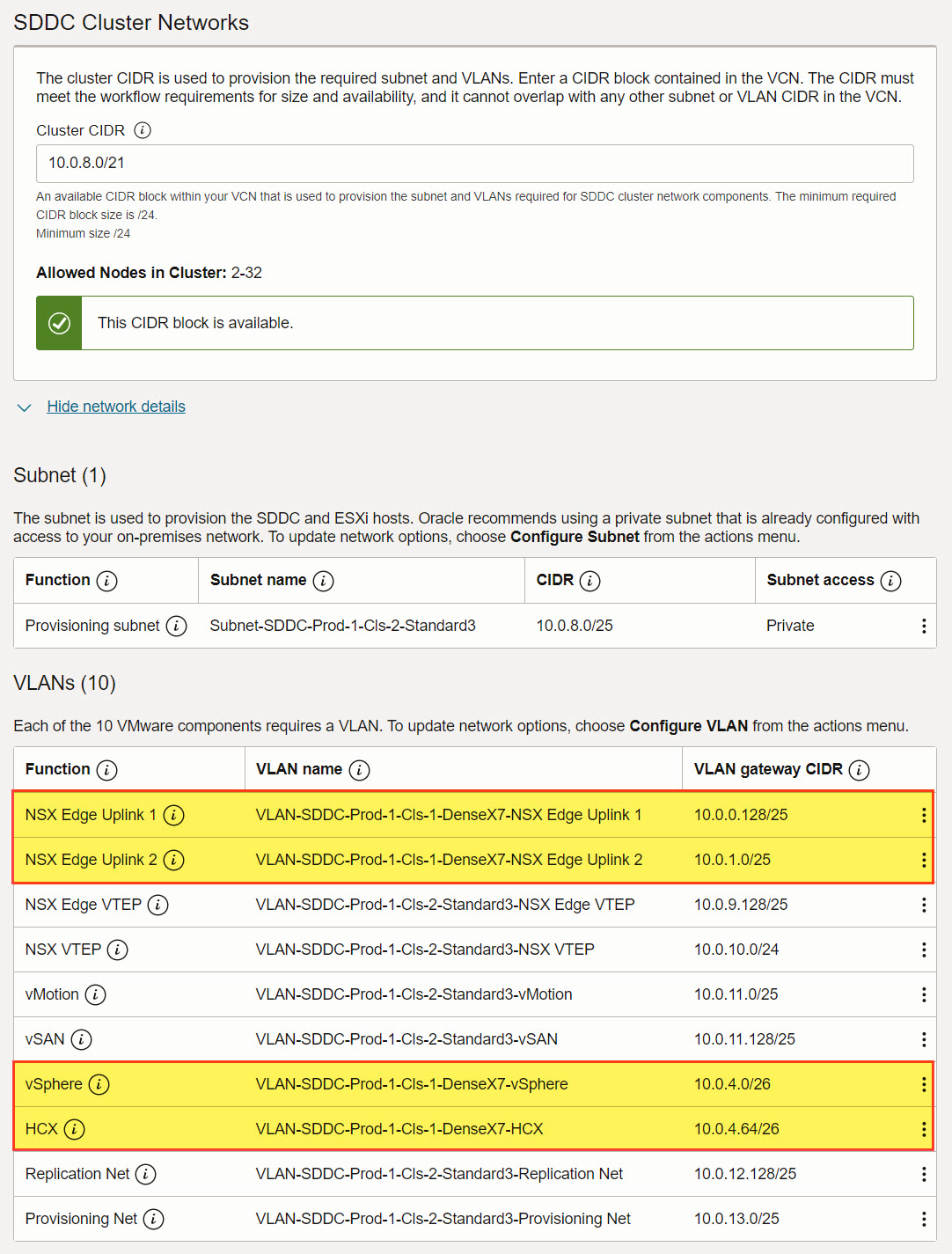

La sección Red presenta la VCN preseleccionada, ya que todos los recursos del SDDC deben residir en la misma VCN que el cluster inicial. Elija una opción para la subred y las VLAN.
- Dado que estamos estableciendo nuevas redes para el segundo cluster, especifique un bloque CIDR no utilizado en la misma VCN para las redes de cluster. Este bloque se subdividirá en subredes y VLAN.

  Nota: Un cluster de carga de trabajo solo necesita una subred nueva y seis VLAN. Las cuatro VLAN restantes heredan los mismos rangos de CIDR que el primer cluster y, posteriormente, no se tienen en cuenta, ya que no son necesarios para los clusters de carga de trabajo.
- (Opcional) Como una única superposición de NSX soporta todos los clusters de un SDDC, todos los clusters de carga de trabajo se asignan al mismo segmento de NSX, siempre que se haya creado con el cluster de gestión unificado. Si se proporciona un bloque CIDR no solapado con cualquier cluster de carga de trabajo, se crea un nuevo segmento NSX y se asigna a todos los clusters.

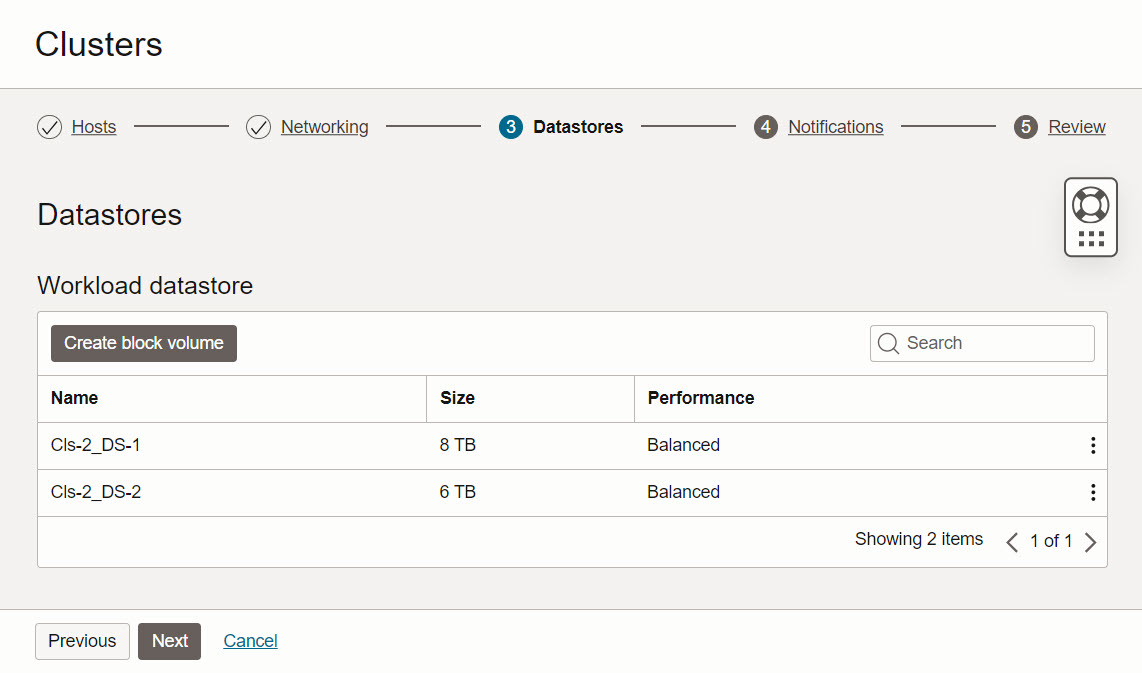

Agregue volúmenes en bloque según sea necesario en la sección Almacenes de datos. A continuación, se proporciona un resumen de los volúmenes creados para el cluster de carga de trabajo. Estos volúmenes se asociarán exclusivamente a este cluster de carga de trabajo específico y no se compartirán con ningún otro cluster del SDDC.
Se excluirá de Notificaciones y hará clic en Enviar para finalizar los detalles en la sección Revisar.

Tarea 4: Revisar SDDC

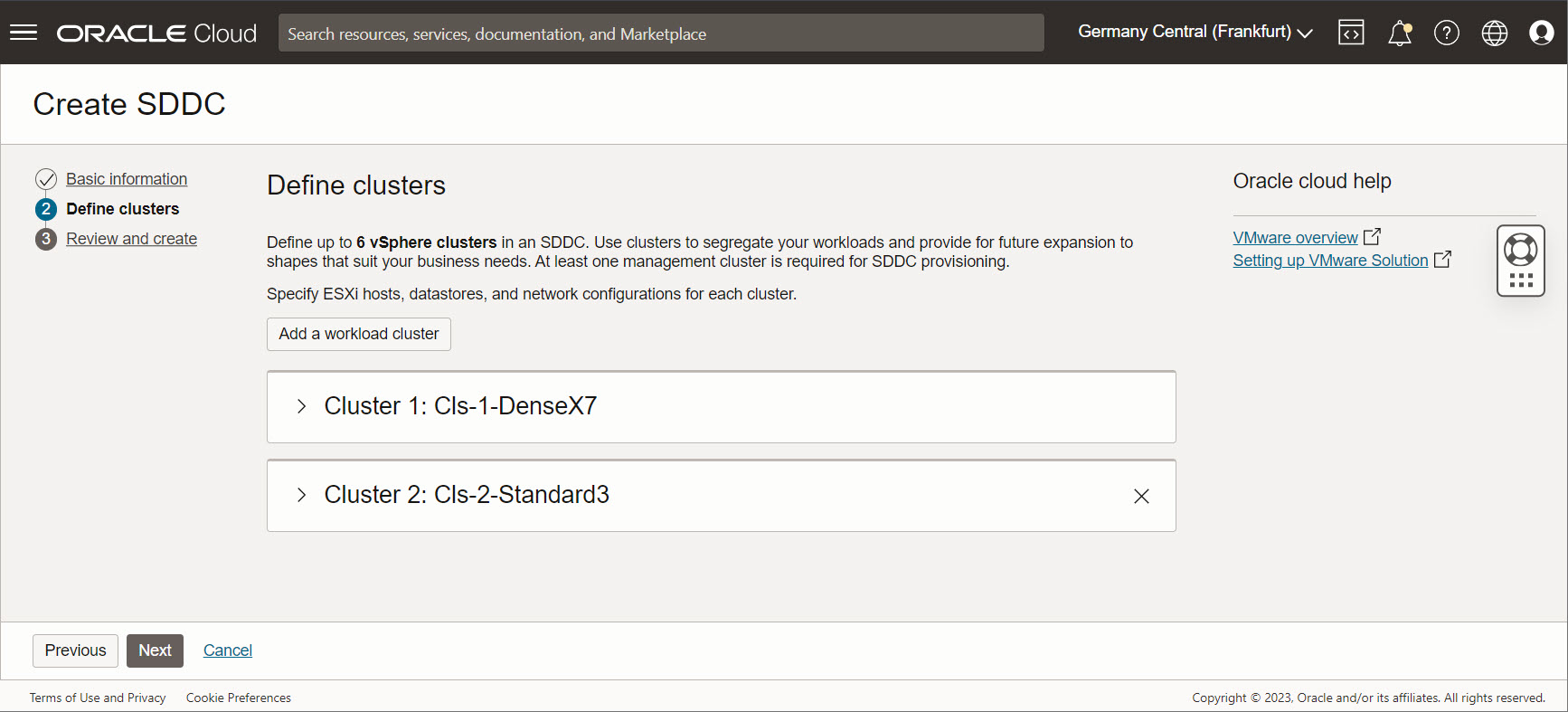

A continuación se proporciona un resumen de los clusters agregados al SDDC. Amplíe cada cluster y haga clic en Siguiente para realizar las modificaciones necesarias.

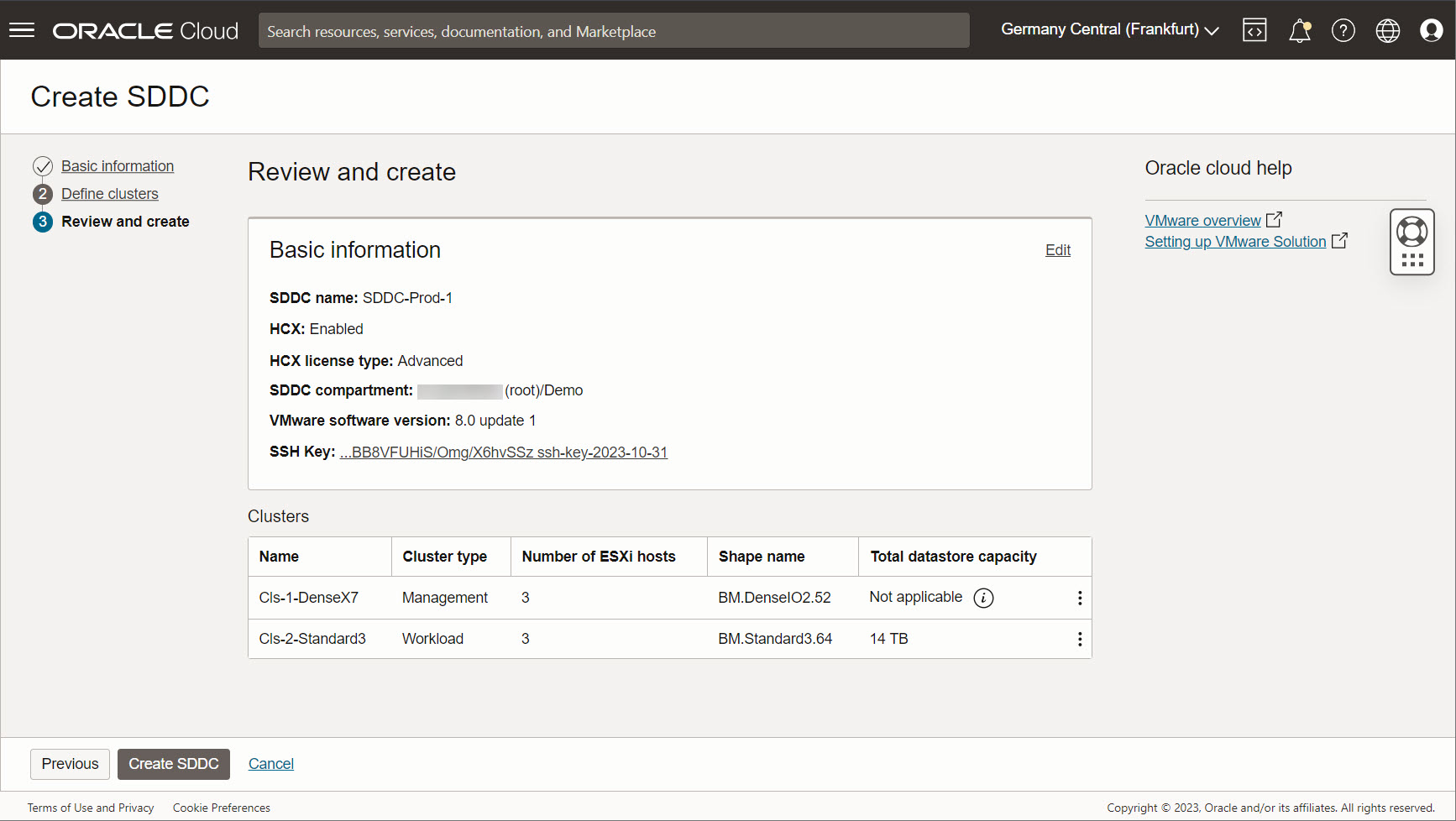

En la página Revisar y crear, revise detenidamente toda la información, realice las ediciones necesarias en secciones o clusters y haga clic en Crear SDDC para ejecutar la tarea.

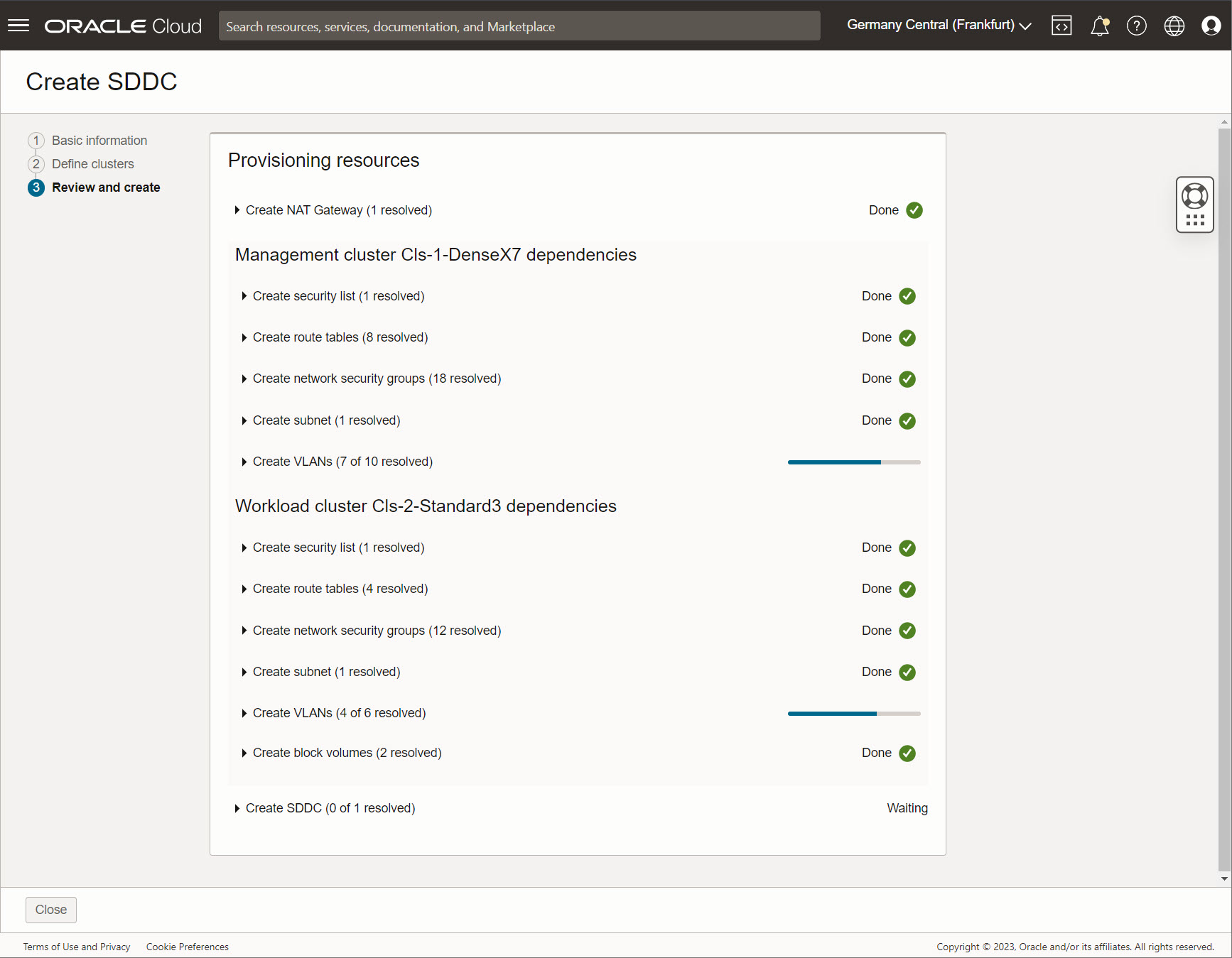

- Una vez que se envía la tarea, la tarea Aprovisionamiento de recursos comienza a mostrar el progreso.

  Nota: En ocasiones, puede que aparezca una petición de datos para Reintentar aprovisionamiento para VLAN si se agota el tiempo de espera de una tarea. Seleccione la opción de reintento y el aprovisionamiento continuará.

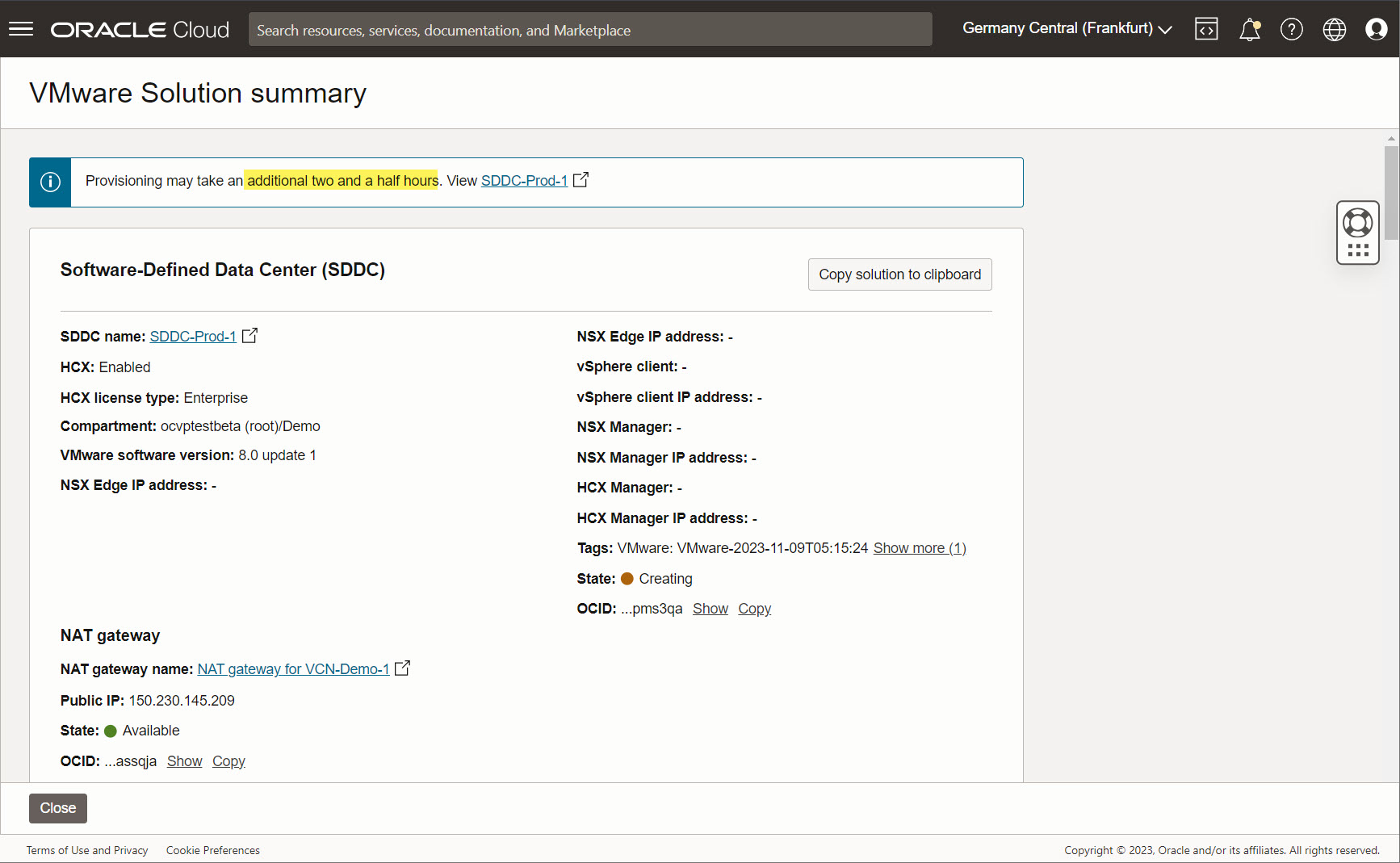

La página VMware Resumen de solución proporciona una visión general completa de todos los recursos que se aprovisionan para el SDDC, junto con su estado actual.
- El SDDC debe estar disponible en aproximadamente dos horas y media.
- Haga clic en SDDC-Prod-1 para ver los detalles del SDDC.

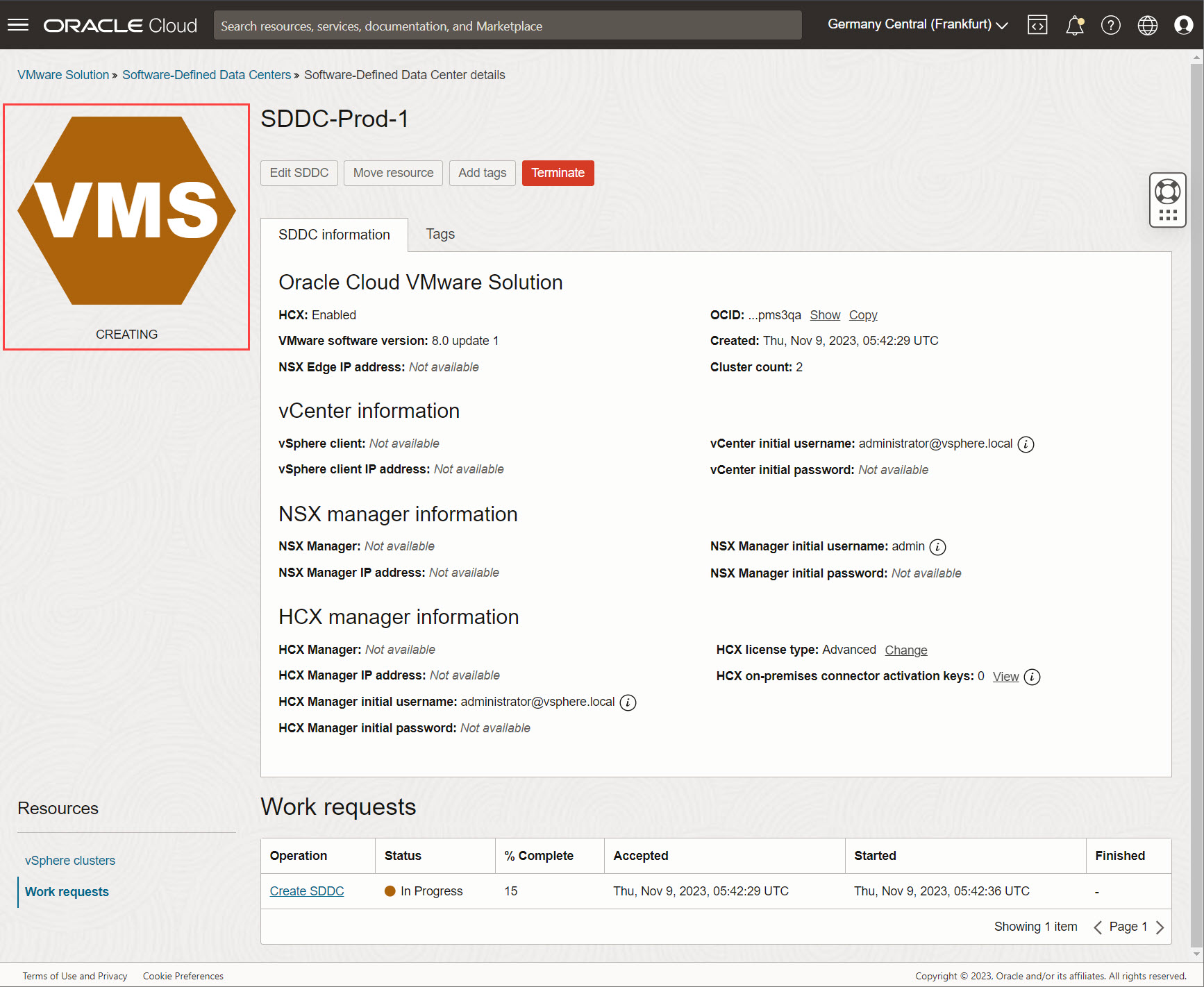

Vaya a la página de detalles del SDDC; debería ver el estado del SDDC como CREATING.
- Puede ver todos los recursos correspondientes al SDDC. Seleccione Solicitudes de trabajo para supervisar el estado del despliegue.

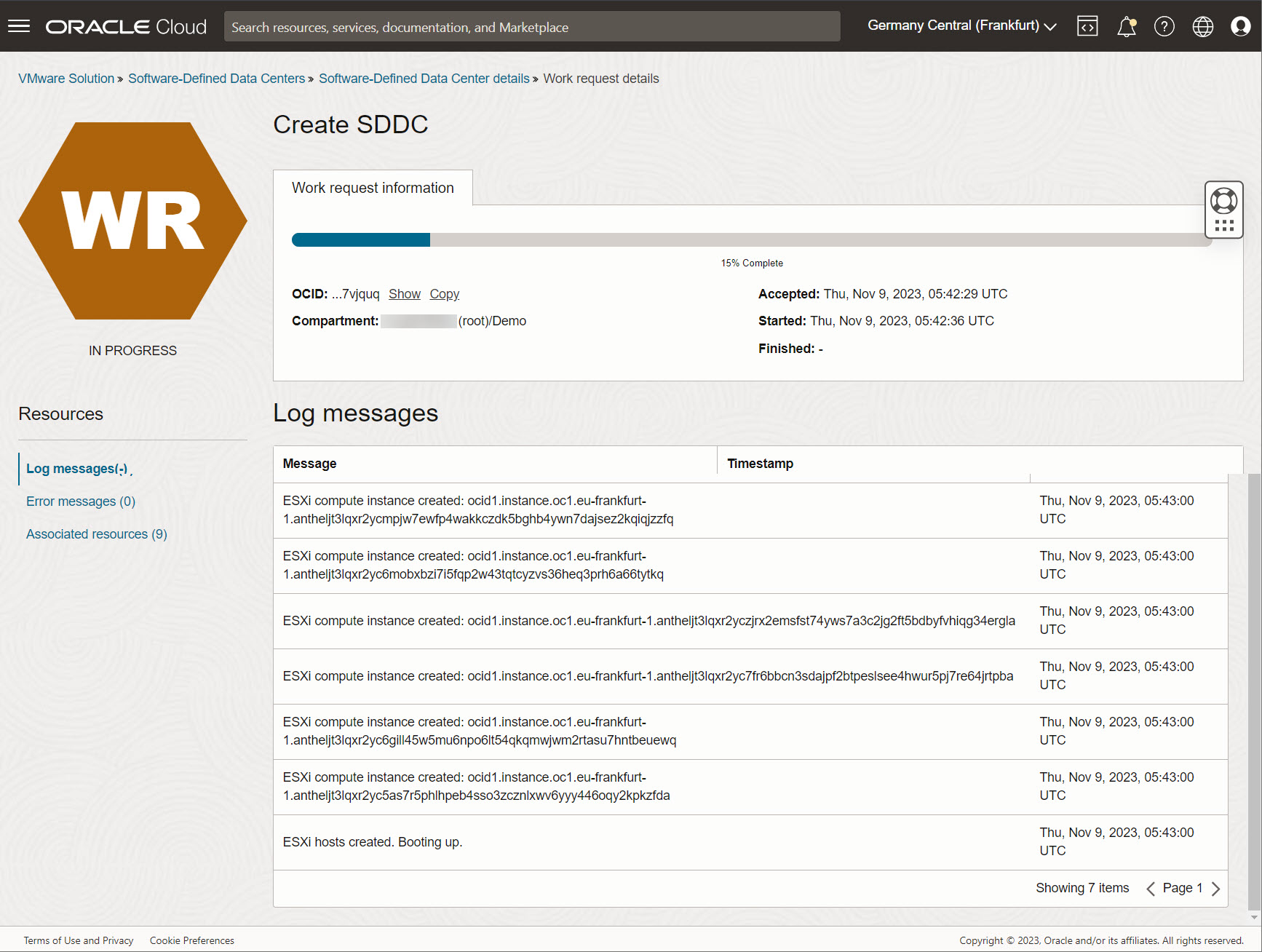

- Haga clic en Mensajes de log para ver un log detallado de todos los eventos que se producen durante la creación de un SDDC.
- Si desea supervisar el estado, vuelva a visitar esta página según sea necesario.
- Aproximadamente después de dos horas y media, el estado del SDDC debería haber cambiado a ACTIVE.

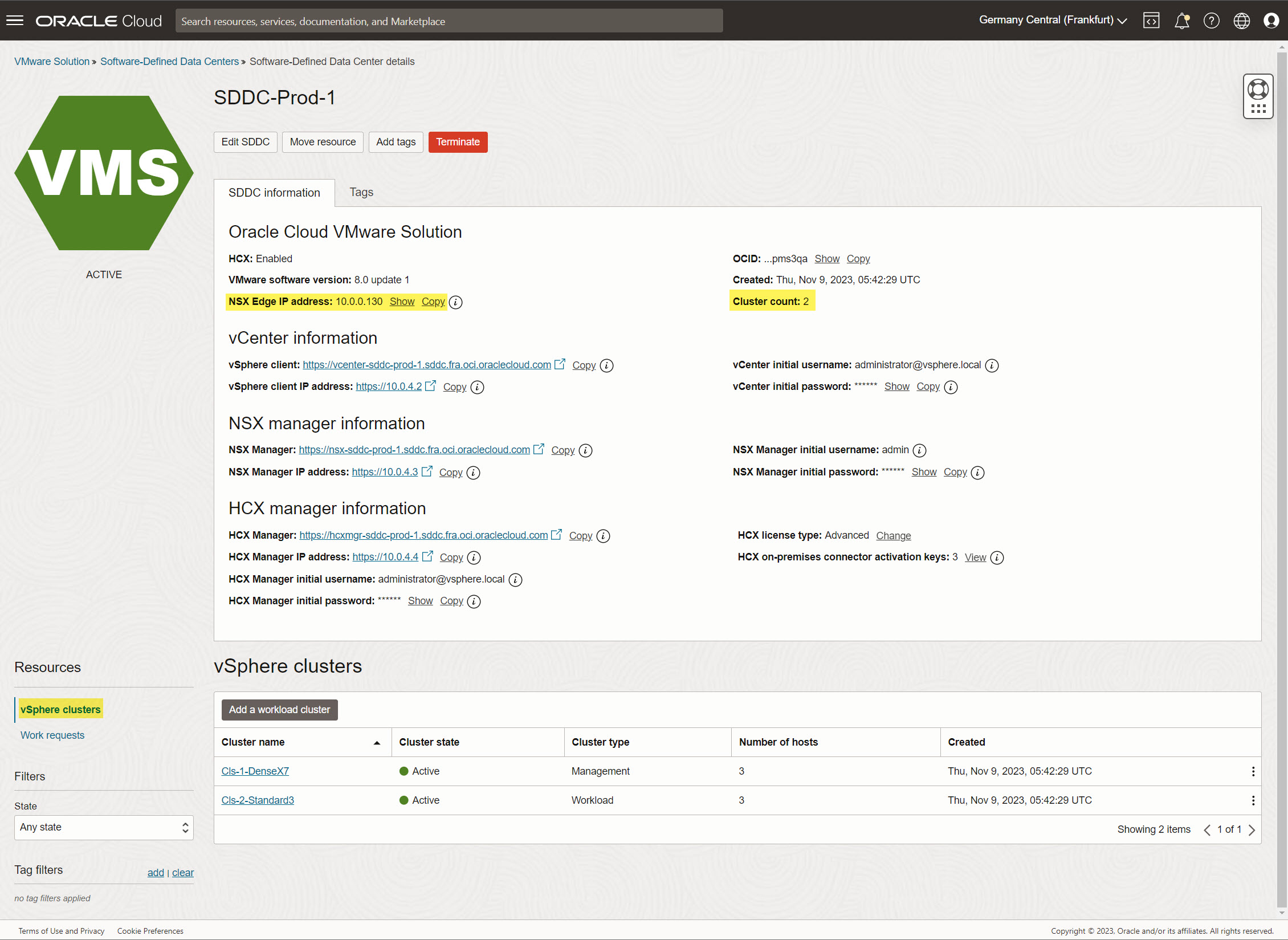

Una vez aprovisionado, acceda a la página de detalles del SDDC para ver y gestionar varios aspectos del SDDC. Esta página proporciona una visión general completa de la configuración, los recursos y el estado del SDDC.
- Información de SDDC: en esta sección se proporciona una visión general de la configuración y los parámetros globales del SDDC, incluidos la versión de software VMware, el OCID, el recuento de clusters, la dirección IP de NSX Edge y los detalles de las herramientas de gestión VMware.

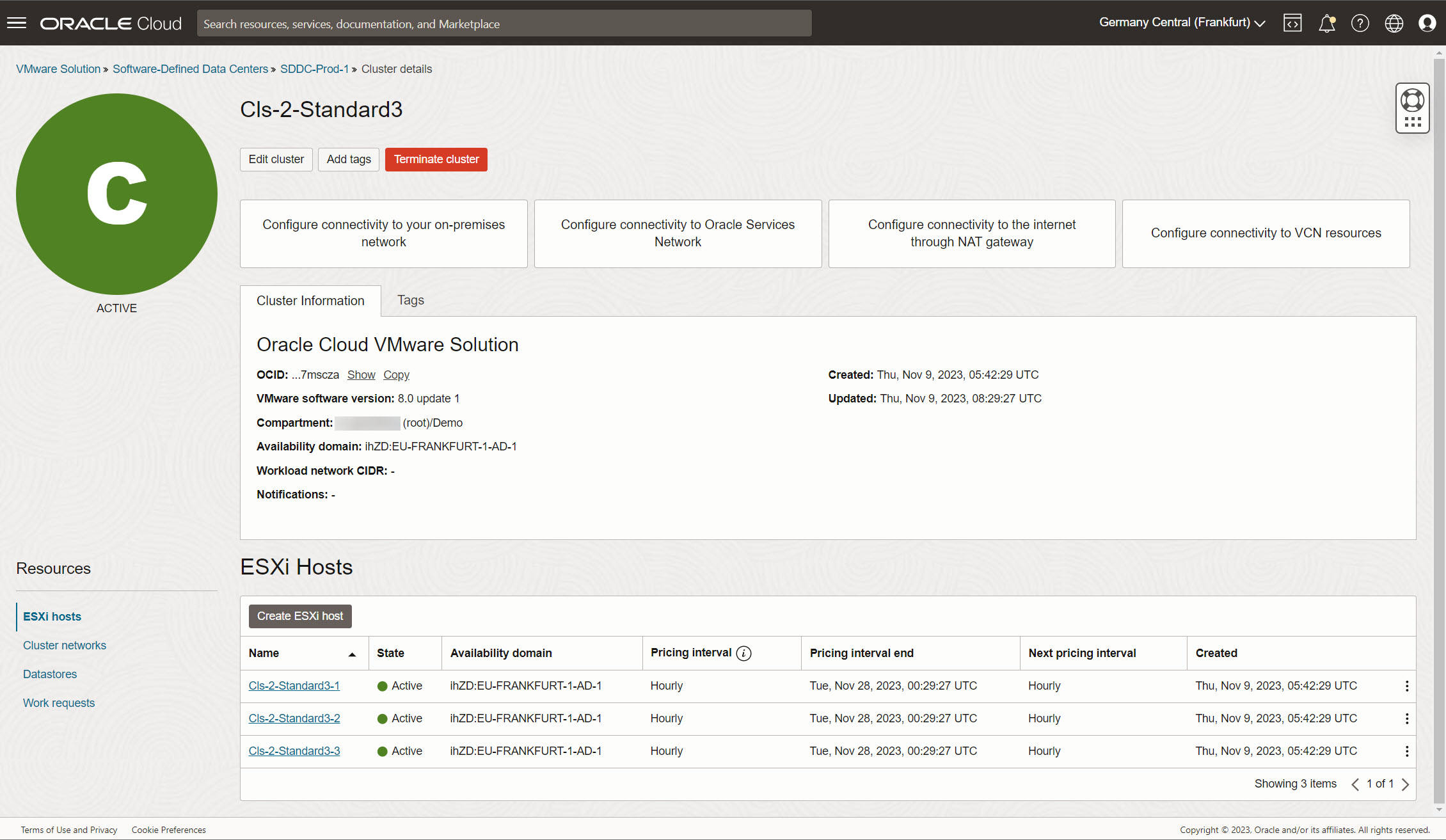

- Clusters vSphere: en esta sección se proporciona una visión general de los clusters vSphere del SDDC. Cada lista de clusters incluye detalles como el tipo de cluster y el recuento de hosts. La selección de un cluster revela su información detallada, que incluye hosts ESXi, redes de cluster y almacenes de datos. En la siguiente captura de pantalla se muestra la página Detalles de cluster de uno de los clusters del SDDC desplegado.
Esta información detallada proporciona una visión general completa de la configuración y los recursos del SDDC, lo que permite una gestión y supervisión eficaces del despliegue del SDDC VMware en Oracle Cloud Infrastructure.

Pasos Siguientes

¡Felicidades por desplegar el SDDC de Oracle Cloud VMware Solution! Los recursos del SDDC ahora están aprovisionados y listos para su uso.

Para acceder y gestionar de forma segura a estos recursos, puede establecer la conectividad desde su entorno local o utilizar opciones de conectividad seguras como el servicio OCI Bastion o un host de salto. Para obtener más información sobre cómo acceder de forma segura a los recursos de SDDC, consulte Acceso a los recursos de SDDC de Oracle Cloud VMware Solution.
