Despliegue Omnissa Horizon 8 en Oracle Cloud VMware Solution

Introducción

En este tutorial se proporciona una guía detallada para instalar y configurar Omnissa Horizon 8 en un centro de datos definido por software (SDDC) de Oracle Cloud VMware Solution. Está diseñado para ayudar a los equipos, socios y clientes de Oracle a realizar un despliegue de prueba de concepto (POC) exitoso.

El objetivo de este tutorial es configurar los componentes necesarios en Oracle Cloud Infrastructure (OCI) para soportar un despliegue de Omnissa Horizon. Si bien los pasos de instalación y configuración de Omnissa Horizon siguen siendo consistentes con los entornos locales tradicionales, el despliegue en OCI introduce requisitos de infraestructura específicos. Entre ellos, se incluyen:

Estas tareas específicas de la nube constituyen la base del despliegue y son el foco principal de este tutorial. Una vez que se completan, el proceso de despliegue estándar de Omnissa Horizon sigue como lo haría en un entorno vSphere 8.x.

Visión general de Oracle Cloud VMware Solution para Omnissa Horizon

Oracle Cloud VMware Solution es una plataforma gestionada por el cliente que permite desplegar y gestionar clusters VMware vSphere en OCI mediante instancias informáticas con hardware dedicado y redes virtuales de capa 2 (L2).

Antes de desplegar Omnissa Horizon, primero debe aprovisionar un cluster de Oracle Cloud VMware Solution con un mínimo de tres nodos para admitir una configuración de vSAN. En este tutorial se describen todos los requisitos previos necesarios y las tareas específicas de OCI necesarias para un despliegue correcto.

Para los fines de este tutorial, se utiliza la siguiente arquitectura de referencia de alto nivel:

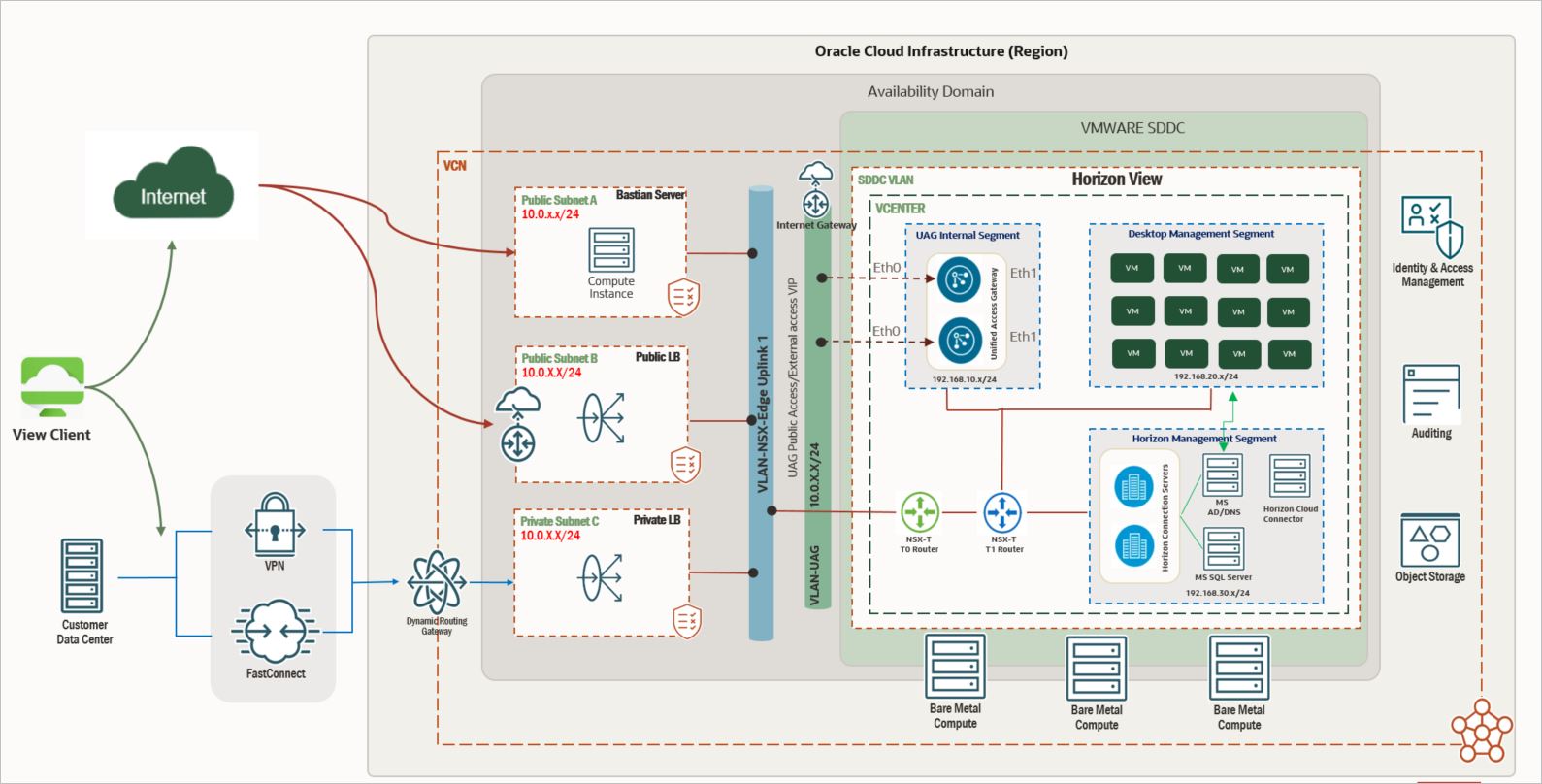

Arquitectura de Omnissa Horizon en Oracle Cloud VMware Solution

La arquitectura soporta dos modelos de despliegue principales:

Objetivos

Requisitos

Tarea 1: Despliegue y acceso al cluster de SDDC de Oracle Cloud VMware Solution

Para desplegar y configurar un cluster de Oracle Cloud VMware Solution de tres nodos, asegúrese de que su arrendamiento de OCI tenga suficientes créditos y cuotas disponibles.

  1. Conéctese a la consola de OCI.

  2. Seleccione la región adecuada en la que desea desplegar el SDDC.

    Nota:

  3. Una vez completado el despliegue, navegue a la misma región y compartimento utilizados durante la configuración.

  4. Vaya a Hybrid, VMware Solution y haga clic en Software Defined Data Center.

  5. Localice y haga clic en el SDDC desplegado (con estado Activo). Para este tutorial, el SDDC se denomina SDDC.

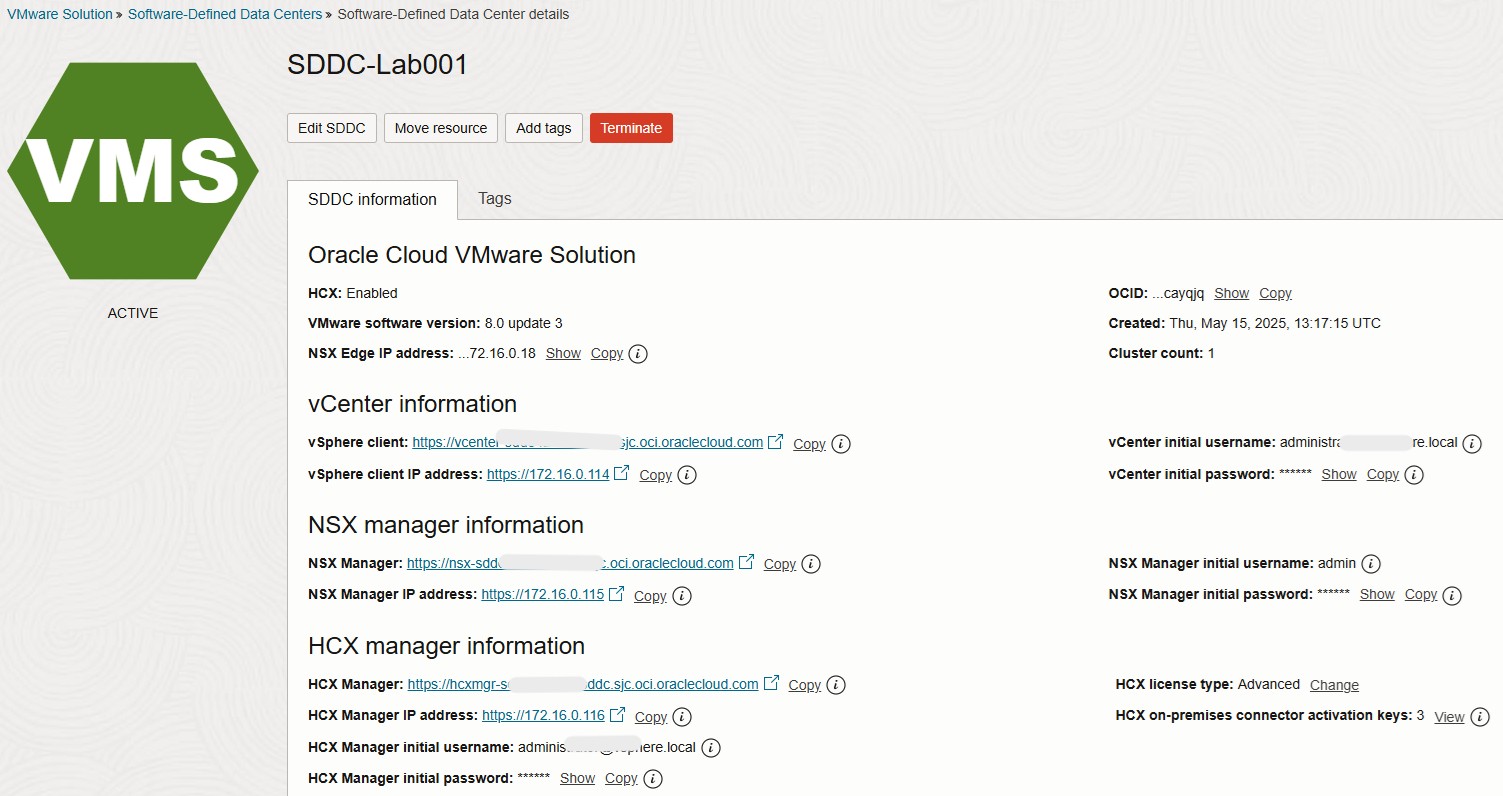

    Página de resumen de Oracle Cloud VMware Solution

    Importante:

    • Tenga en cuenta las direcciones IP para vCenter y NSX Manager, junto con las credenciales vCenter.
    • Si se necesita acceso a vCenter desde fuera de la red privada, configure un host de OCI Bastion. Para obtener más información sobre el despliegue y la protección de un host de OCI Bastion, consulte OCI Bastion.

Tarea 2: Configuración de Omnissa Horizon en Oracle Cloud VMware Solution

En esta tarea se describen los requisitos para desplegar Omnissa Horizon 8.x en el entorno de Oracle Cloud VMware Solution.

Antes de comenzar la instalación, asegúrese de que las configuraciones de infraestructura y red necesarias estén en su lugar, incluidos:

Para obtener más información sobre los requisitos de comunicación de red y puerto para los componentes de Horizon, consulte Omnissa Horizon Ports and Network Connectivity Requirements.

Requisitos:

Detalles de la Versión:

Nombre del Componente Validado contra
Omnissa Horizon 8.1.0 creación - 17351278
Gateway de acceso unificado V20.12 (no FIPS)
vSphere de VMware 8.x
VMware NSX-T 4.x
Base de datos Microsoft SQL Server 2019
Plantilla VDI de Windows Windows 10
Host de bastión Windows Server 2016 Standard

Tarea 2.1: Preparar NSX para Horizon

Los pasos de esta tarea se aplican a NSX-T 4.x.

  1. Acceda al SDDC de Horizon (como se muestra anteriormente en este tutorial) para obtener la información de inicio de sesión para NSX-T y vCenter.

    1. Vaya a la consola de OCI, seleccione Hybrid y haga clic en VMware Solution – Software-Defined-Data Centers (SDDC).
    2. Seleccione el SDDC y vea la sección Información del SDDC para las credenciales de inicio de sesión de vCenter y NSX Manager.
    3. Tenga en cuenta las direcciones IP y las credenciales para vCenter y NSX Manager. Utilice estas credenciales para iniciar sesión a través de un explorador web que tenga acceso al SDDC.
  2. Inicie sesión en el panel de control de NSX-T Manager.

  3. Vaya a Red, Segmentos y haga clic en Agregar SEGMENT.

    Agregar un segmento

  4. Cree tres segmentos: uno para la gestión de Horizon, otro para alojar escritorios y otro para el tráfico interno del dispositivo UAG.

    • Asegúrese de que estos segmentos estén conectados al gateway Tier-1.
    • Asigne subredes RFC1918 que no se superpongan para evitar conflictos y garantizar la conectividad de VM.

    Nota:

    • Los campos marcados con * son necesarios.
    • Seleccione la superposición como zona de transporte y asegúrese de que el estado del segmento muestre Correcto.
    • Si falla la creación del segmento, verifique la conectividad de superposición y las configuraciones de zona de transporte según el entorno NSX-T.

Tarea 2.2: Creación de un segmento de red en NSX-T 4.x

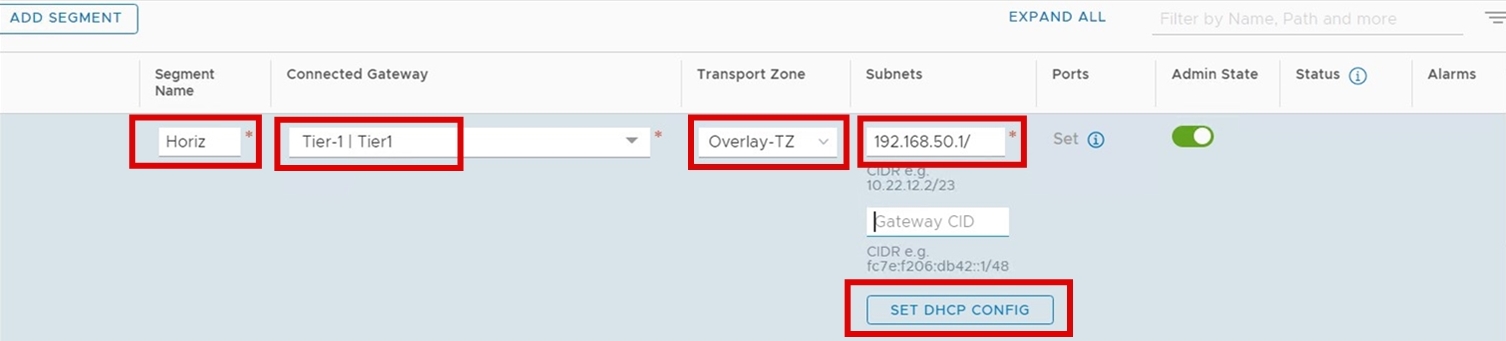

  1. Haga clic en Agregar SEGMENT e introduzca la información de segmento como se muestra en la siguiente imagen.

    Crear un segmento en NSX-T 4.0

  2. Haga clic en Set DHCP Config (Establecer configuración de DHCP) y defina la configuración de DHCP como se muestra en la siguiente imagen.

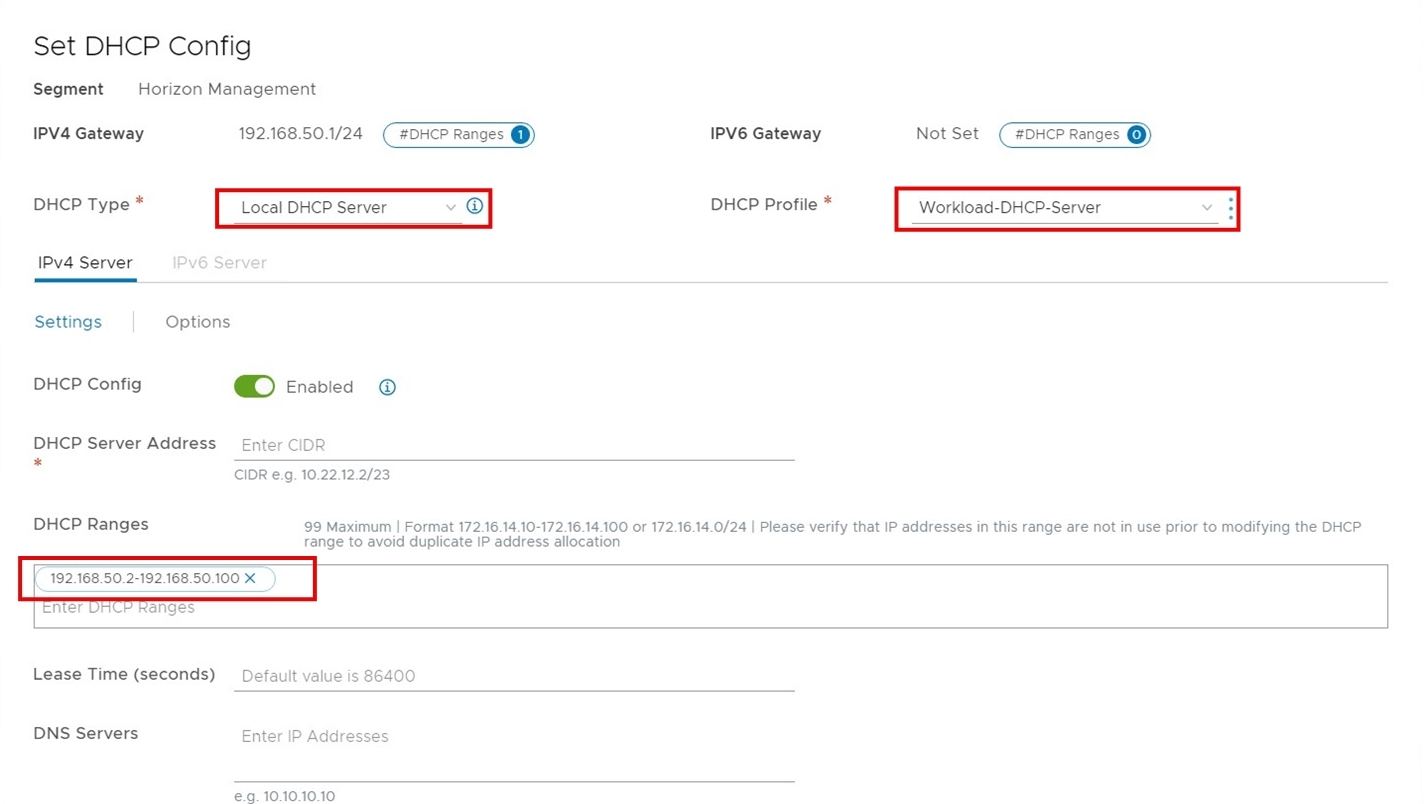

    Configurar una configuración DHCP para el segmento

  3. Repita los pasos 1 y 2 para los tres segmentos:

    • Gestión de Horizontes.
    • UAG interno.
    • Gestión de escritorio.

    Nota: Para el modelo de despliegue 1 (acceso solo interno), omita la creación del segmento interno de UAG.

  4. Verifique que todos los segmentos se hayan creado con el estado Correcto y que el Estado de administrador esté Activo.

    Comprobación de estado para el segmento recién creado

    Nota:

    • Estos segmentos ahora deben estar disponibles para su uso.
    • Las redes correspondientes deben aparecer en el SDDC vCenter.
  5. Vaya al panel de control de NSX-T Manager, seleccione Servicios de redes y haga clic en NAT para agregar las reglas NAT necesarias.

  6. Cree las reglas Traducción de direcciones de red de origen (SNAT) y NO_SNAT para los nuevos segmentos a fin de permitir la comunicación entre bloques CIDR de VCN y proporcionar acceso a Internet a los segmentos de superposición.

Tarea 2.3: Agregar reglas SNAT y NO_SNAT en NSX-T 4.x

  1. Inicie sesión en NSX Manager, vaya a Networking, seleccione NAT en Network Services y haga clic en el enrutador lógico T0.

  2. Seleccione T0 como enrutador lógico y haga clic en ADD (Agregar) para agregar la regla. Asegúrese de seleccionar la prioridad adecuada. La IP traducida de la siguiente imagen es una dirección IP de NSX Edge Uplink 1 VIP. Para buscar la dirección IP, conéctese a la consola de OCI y navegue a la página de resumen de la consola de SDDC.

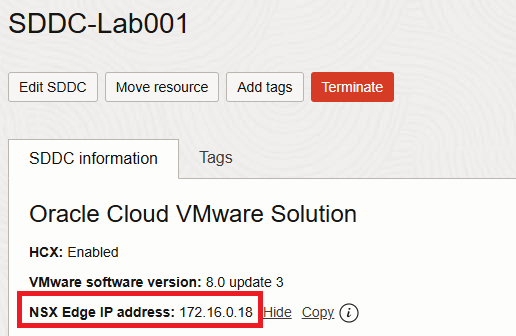

    Dirección IP de NSX Edge desde la página Resumen

    Nota: Se recomienda agregar una entrada de tiempo para toda la subred /16 para evitar una única entrada para todos los segmentos individuales. Sin embargo, no es obligatorio y, según el diseño, siempre puede agregar las reglas de traducción de direcciones de red (NAT) y SNAT necesarias. En el ejemplo de la siguiente imagen se muestra la entrada de toda la subred /16, que abarca los tres segmentos de superposición.

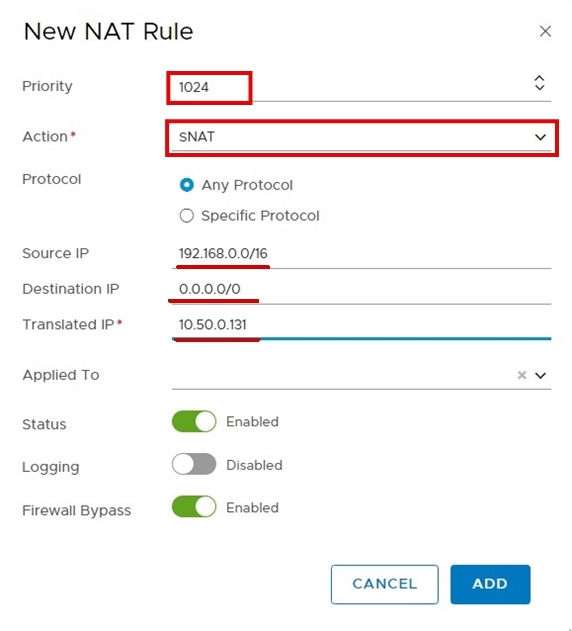

    Agregar una regla SNAT

  3. Agregue la regla NO_SNAT ahora. En la misma pantalla, haga clic en ADD (Agregar). En la siguiente imagen se muestra la regla de ejemplo.

    Nota: La IP de origen es un CIDR de segmento de superposición y la IP de destino es el CIDR de la VCN de OCI. En este ejemplo, 10.50.0.0/16 es un CIDR de VCN. Asegúrese de seleccionar la prioridad adecuada para la ejecución correcta.

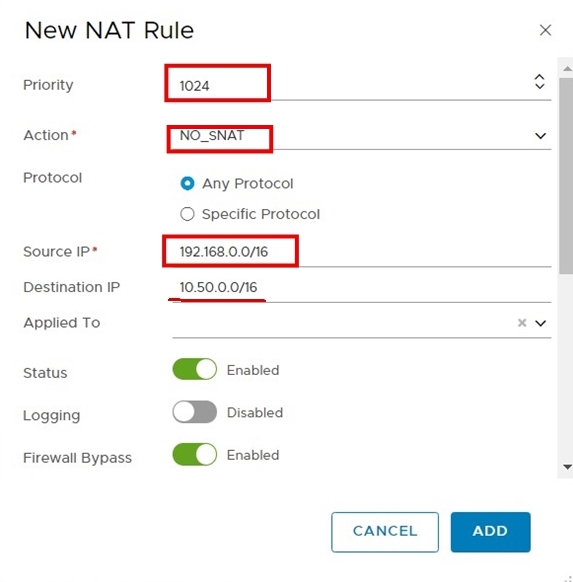

    Agregar una regla NO_SNAT

Debe repetir las reglas SNAT y NO_SNAT para los tres segmentos de superposición si /16 no es el enfoque de diseño deseado.

Tarea 2.4: Adición de una nueva VLAN para dispositivos UAG (vSphere 8.x)

En primer lugar, crearemos un grupo de seguridad de red y una tabla de rutas para la nueva VLAN UAG.

Nota: Los pasos de esta tarea se aplican a los entornos vSphere 8.x.

  1. Vaya a la consola de OCI, vaya a Red, Redes virtuales en la nube, Grupos de seguridad de red y haga clic en Crear grupo de seguridad de red.

    Asegúrese de que está en el compartimento y la región correctos donde se despliega la VCN para el SDDC.

  2. Introduzca un nombre para el grupo de seguridad de red y haga clic en Siguiente. Agregue reglas de seguridad como se muestra en la siguiente información.

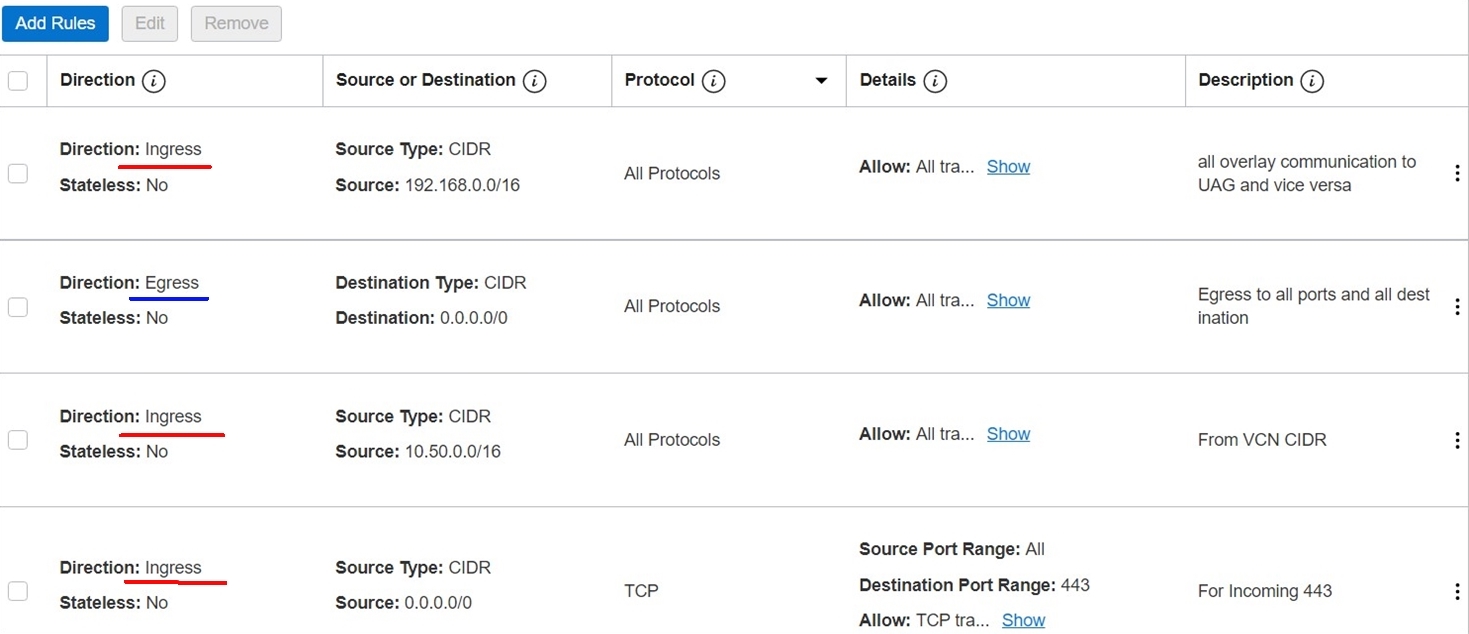

    Crear un grupo de seguridad de red para la VLAN UAG

  3. Vaya a Red, Redes virtuales en la nube, Gateways de Internet, haga clic en Crear gateway de Internet y siga el asistente para crear un gateway de Internet.

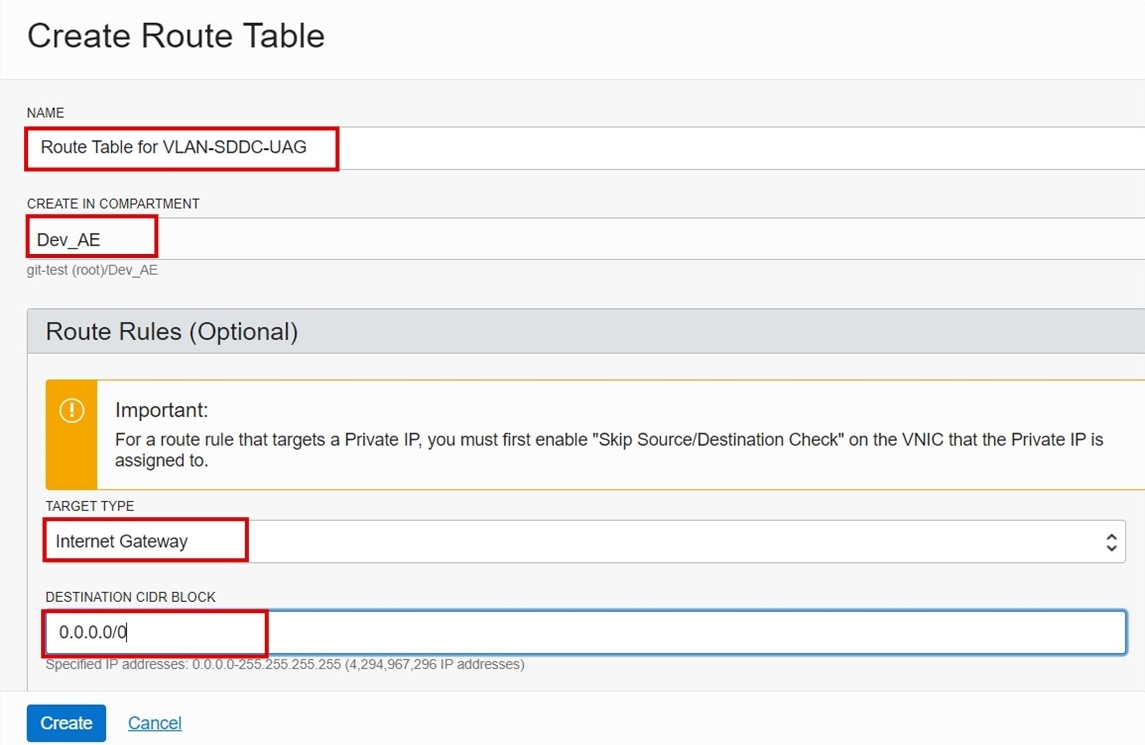

  4. Cree una tabla de rutas para la nueva VLAN de UAG.

    Vaya a Red, Redes virtuales en la nube, Tablas de rutas y haga clic en Crear tabla de rutas.

  5. En Reglas de ruta, haga clic en Agregar reglas de ruta e introduzca la siguiente información para configurar.

    • Tipo de objetivo: seleccione Gateway de Internet.
    • Bloque de CIDR de Destino: introduzca 0.0.0.0/0.

    Crear una tabla de rutas para la VLAN UAG

  6. Actualice la tabla de rutas creada en el paso 4 para agregar una ruta al destino de los segmentos de superposición.

    • Tipo de destino: IP privada a VIP de NSX Edge.
    • Utilice la dirección IP de NSX Edge (por ejemplo, 10.50.0.131) como IP de destino.

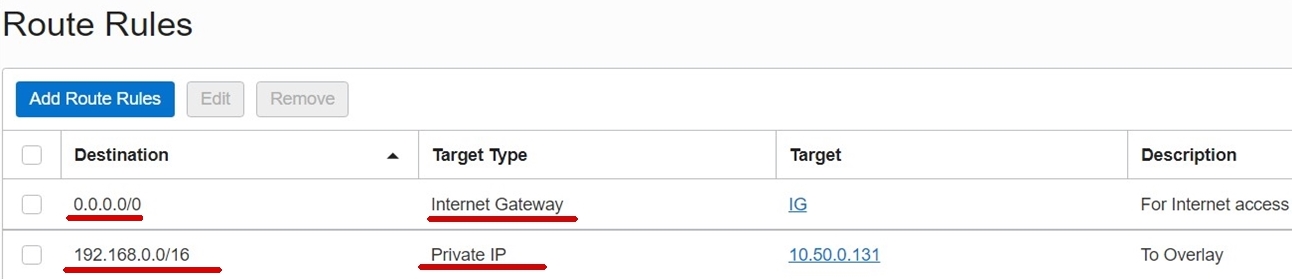

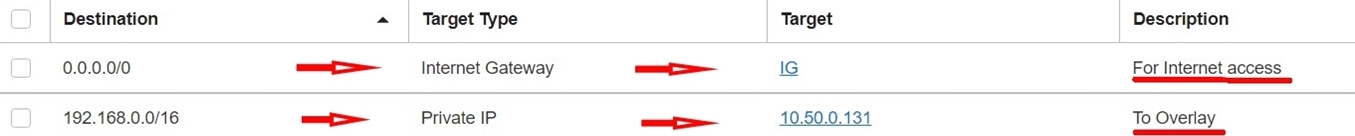

    Reglas de ruta para VLAN de UAG

  7. Para crear la VLAN para UAG, vaya a Red, Redes virtuales en la nube, seleccione la VCN del SDDC y haga clic en VLAN. Asegúrese de que está en la región y el compartimento correctos.

  8. Haga clic en Crear VLAN.

  9. Especifique el bloque de CIDR dentro del rango de VCN y seleccione el dominio de disponibilidad donde se despliega el SDDC.

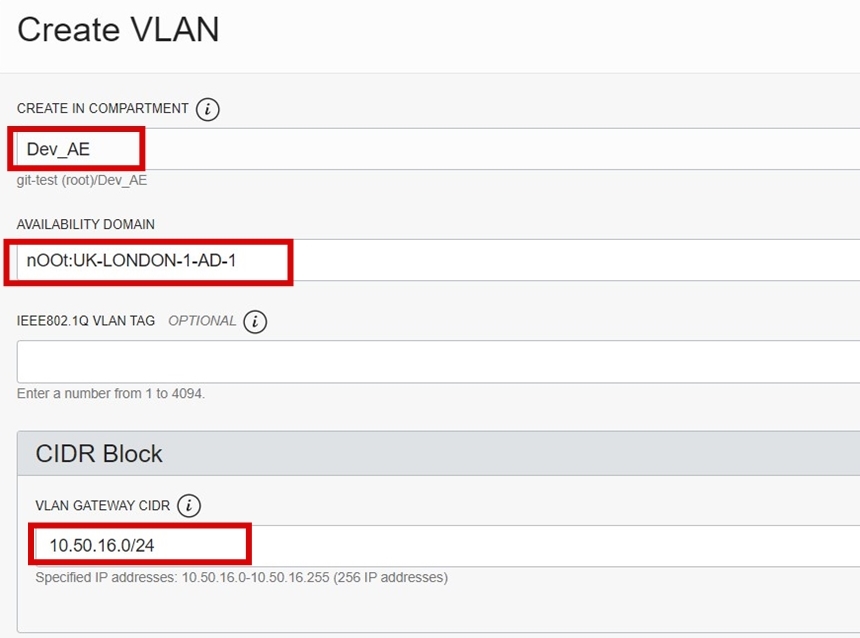

    Crear una VLAN de UAG

  10. Seleccione el grupo de seguridad de red creado en el paso 2 y la tabla de rutas creada en el paso 4.

Ahora, agregue esta VLAN recién creada a todos los hosts ESXi que forman parte del cluster de SDDC.

Tarea 2.5: Conecte la VLAN al cluster de SDDC en vSphere 8.x

  1. Vaya a la consola de OCI, vaya a Instancias informáticas y seleccione Nodo ESXi.

    Repita este paso para todos los nodos con hardware dedicado ESXi del cluster de Oracle Cloud VMware Solution.

    1. En la sección Recursos informáticos, haga clic en un host ESXi (por ejemplo, Eval-1).

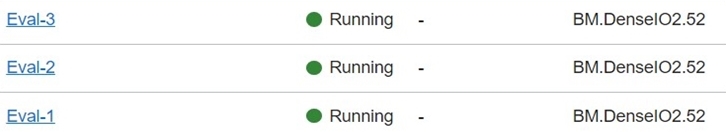

      Resumen de instancia informática

    2. En Recursos, seleccione VNIC asociadas y haga clic en Crear VNIC. Debe crear dos vNICs por nodo ESXi.

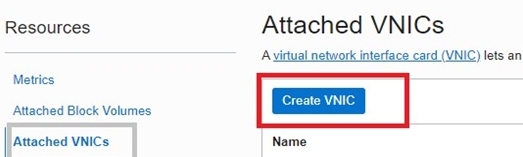

      Crear una VNIC

    3. Cree dos VNIC.

      1. Introduzca un nombre en la página Información de VNIC.
      2. En Red, seleccione Configuración avanzada: VLAN y haga clic en el VLAN-SDDC-UAG creado en la tarea 2.4 para el UAG.
      3. Seleccione la tarjeta de adaptador de red física (NIC 0 para la primera, NIC 1 para la segunda).

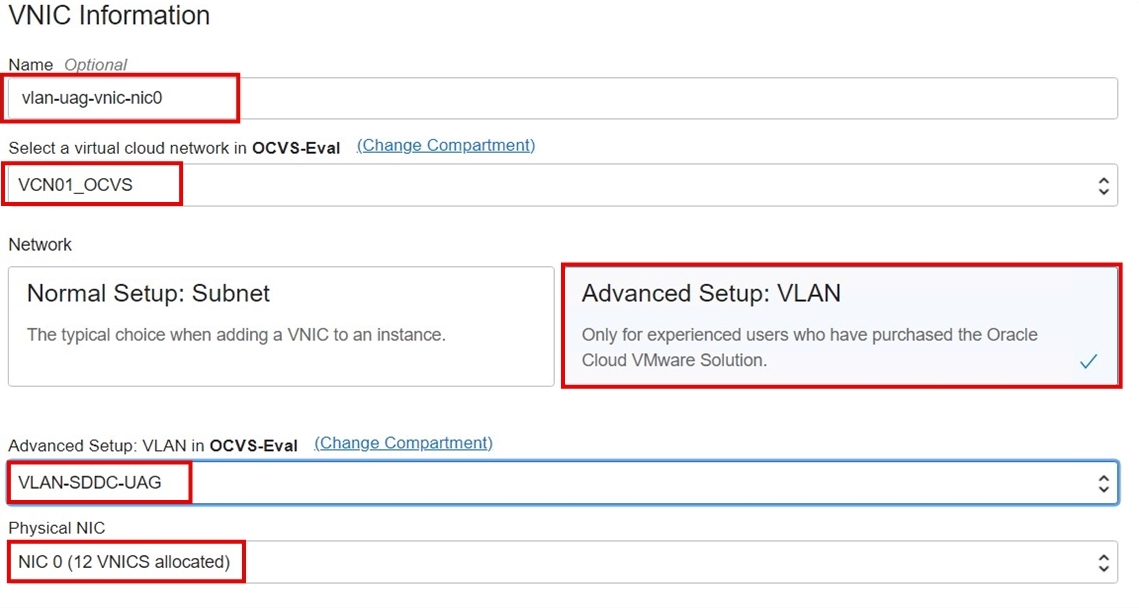

      Revise el ejemplo de NIC 0: Creación de una VNIC con VLAN-NIC 0

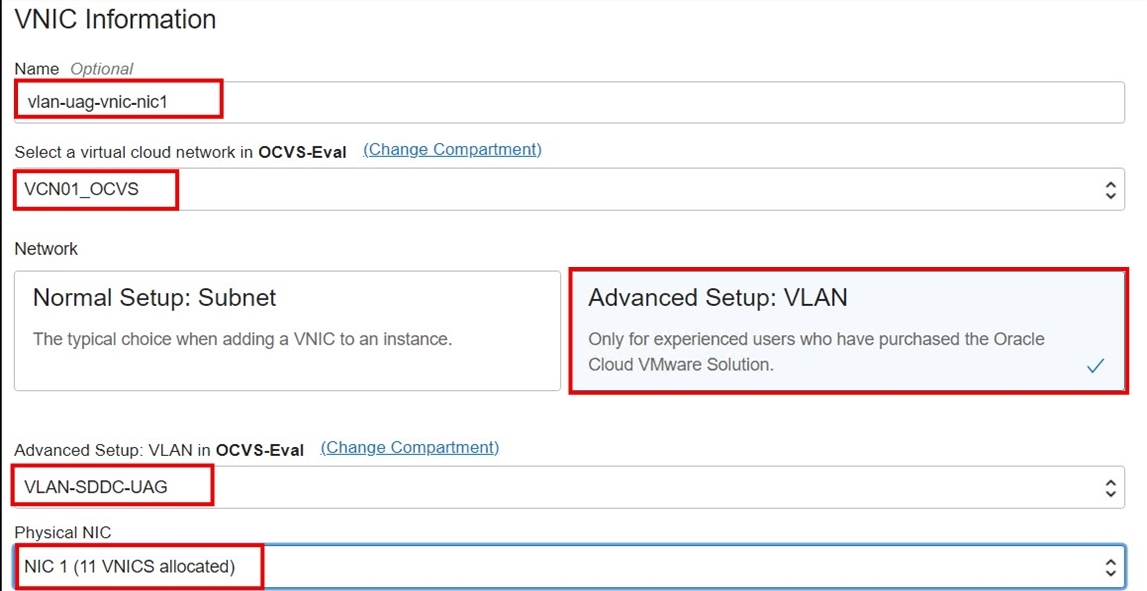

      Revise el ejemplo de NIC 1: Creación de una VNIC con VLAN-NIC 1

      Resumen de asociaciones de VNIC: Resumen de NICS

  2. Repita el paso 1 para el resto de nodos ESXi con hardware dedicado (por ejemplo, Eval-2 y Eval-3).

  3. Recopile la información de la etiqueta VLAN 802.1Q de IEEE.

    1. Vaya a la consola de OCI, vaya a Networking y haga clic en Virtual Cloud Networks (VCN).
    2. Resalte la VLAN recién creada y observe la etiqueta de VLAN 802.1Q de IEEE (por ejemplo, etiqueta de VLAN 1052). El ID de VLAN se mostrará aquí.
  4. Inicie sesión en el entorno SDDC vSphere 8.x mediante vCenter con administrator@vsphere.local.

    1. Cree un nuevo grupo de puertos distribuidos en vCenter que haga referencia a los detalles de la VLAN.

    2. Vaya a Networking, DSwitch, Distributed Port Group y haga clic en New Distributed Port Group.

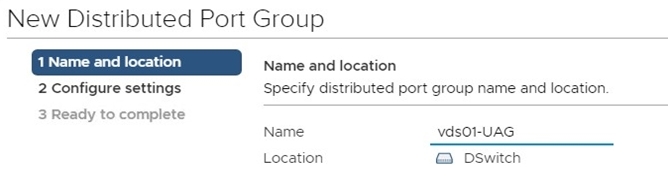

    3. En la sección Nombre y ubicación, introduzca un Nombre para el grupo de puertos distribuidos.

      Crear un grupo de puertos de vDS

    4. En la sección Configurar Valores, introduzca la siguiente información.

      • Enlace de puerto: seleccione Enlace estático.
      • Número de puertos: introduzca 64.
      • Agregue el ID de VLAN que ha recopilado de OCI (por ejemplo, 1052).

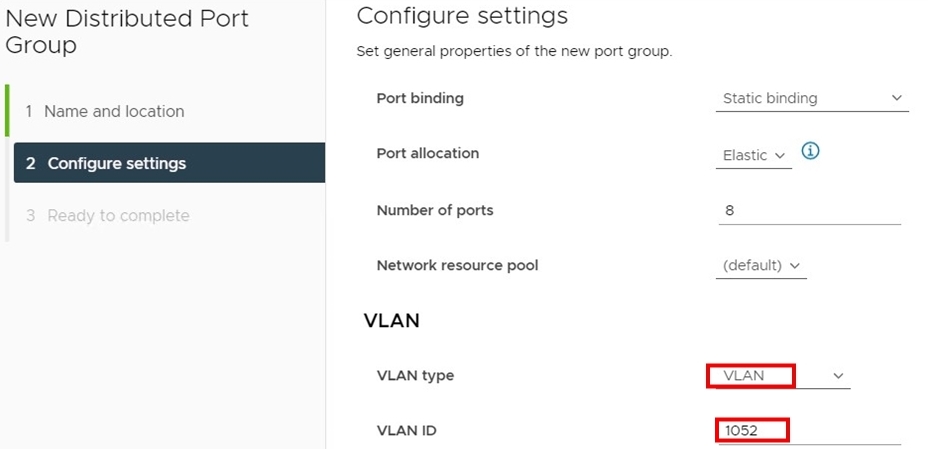

      Crear configuración de grupo de puertos de vDS

    5. Edite el grupo de puertos distribuidos recién creado y actualice la política Equipo y failover. Cambie Load Balancing Policy (Política de equilibrio de carga) a Route based on physical NIC load (Ruta basada en carga de NIC física).

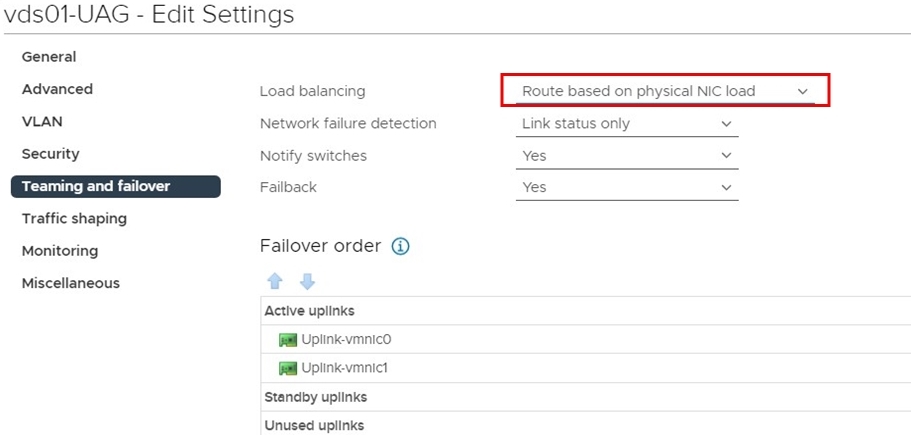

      Actualizar la política de creación de equipos y failover

Tarea 3: Despliegue y configuración de componentes de Horizon

Esta tarea proporciona orientación de alto nivel sobre el despliegue y la configuración de componentes clave de Horizon, como Servidores de Conexión, Gateways de Acceso Unificado (UAG) y Escritorios.

Dado que muchos detalles de configuración dependen de su entorno y preferencias específicas, recomendamos consultar las mejores prácticas oficiales de VMware para despliegues de Horizon. El artículo de la base de conocimientos Omnissa Horizon View Best Practices es un recurso excelente para una orientación completa.

Requisitos:

Antes de continuar con el despliegue de componentes de Horizon, asegúrese de que se cumplen los siguientes requisitos.

Tarea 3.1: Desplegar y configurar servidores de conexión

  1. Cree dos máquinas virtuales de servidor Windows en el SDDC para servidores de conexión.

  2. Únase a estas dos máquinas virtuales de servidor de conexión al controlador de dominio de Windows Active Directory y cree los registros del sistema de nombres de dominio (DNS) necesarios en el servidor DNS interno creado como requisito.

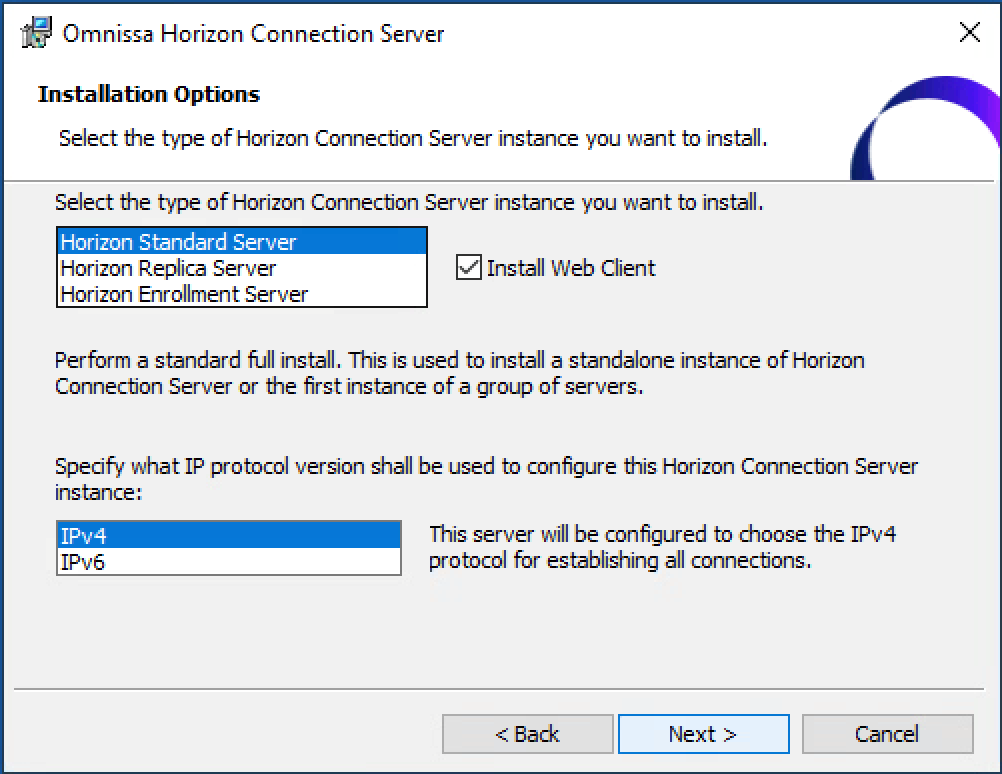

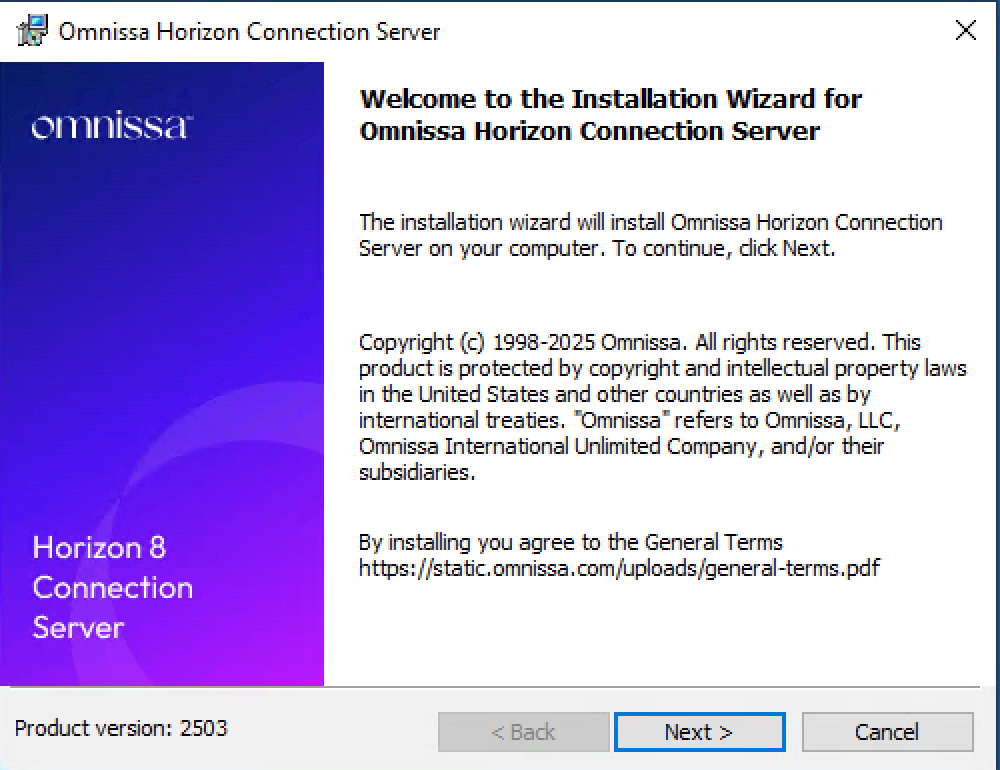

  3. En el primer servidor de conexión, haga clic en Next (Siguiente) y seleccione Horizon Standard Server (Servidor horizontal estándar).

    Servidor de conexión principal Servidor de conexión principal

  4. Seleccione Oracle Cloud como ubicación de despliegue y finalice la instalación del primer servidor de conexión.

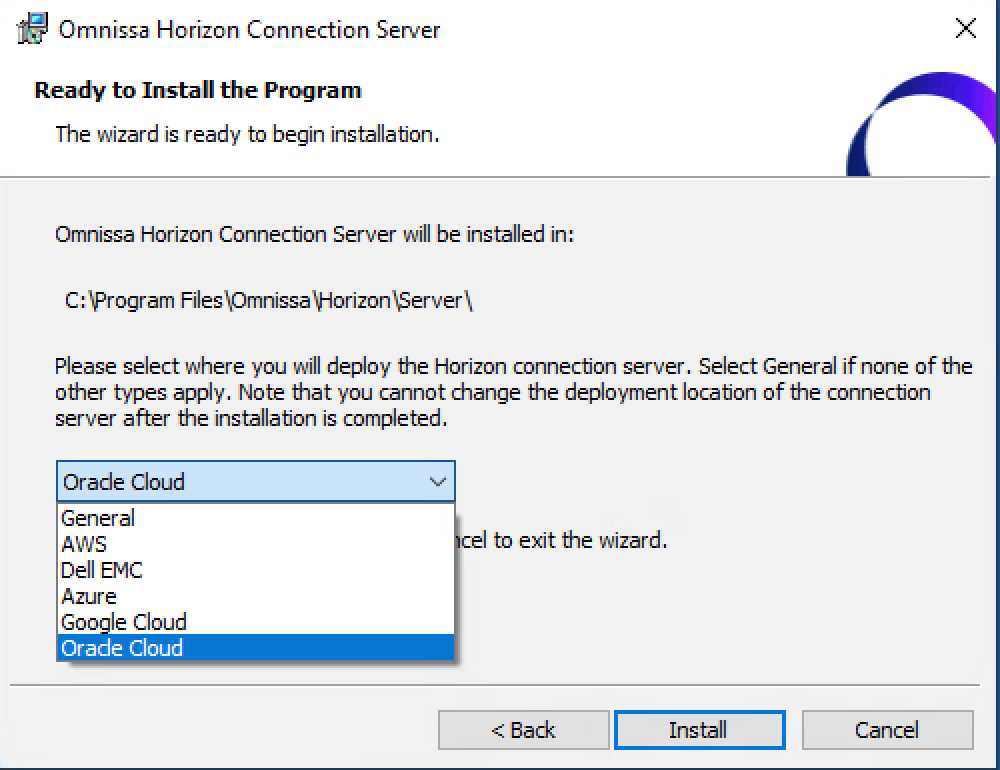

    Definir Oracle Cloud como ubicación de despliegue

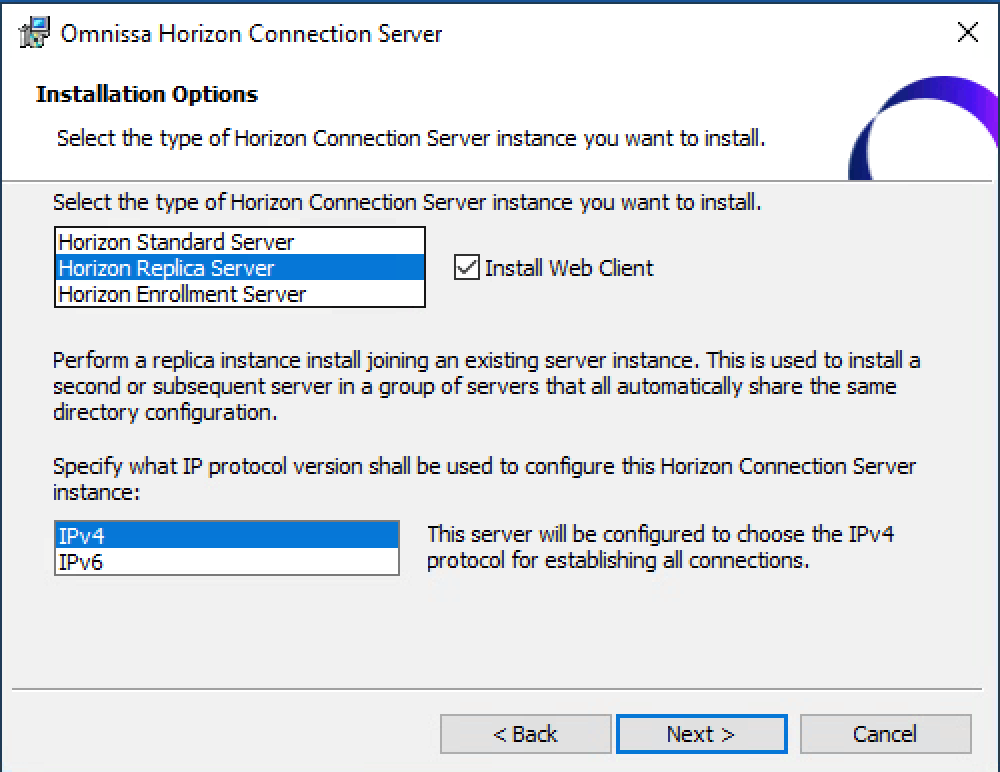

  5. En el segundo servidor de conexión, seleccione el tipo de despliegue como Horizon Replica Server y señale al servidor de conexión principal desde el paso 4. Siga el asistente de instalación y complete la instalación del segundo servidor de conexión.

    Servidor de conexión de réplica

  6. Despliegue el dispositivo virtual abierto (OVA) para Horizon Cloud Connector necesario para la licencia. Para obtener más información, consulte Conexión de Horizon Cloud Service con un pod de Horizon existente para utilizar licencias de suscripción a Horizon o servicios alojados en la nube o ambos.

  7. Después de desplegar correctamente ambos servidores de conexión, inicie la página de administración navegando hasta https://your-primary-connection-server-IP/admin.

    1. Introduzca el número de serie de Horizon según sea necesario.

    2. En Servidores, haga clic en vCenter Servidores, Agregar e introduzca la información de vCenter.

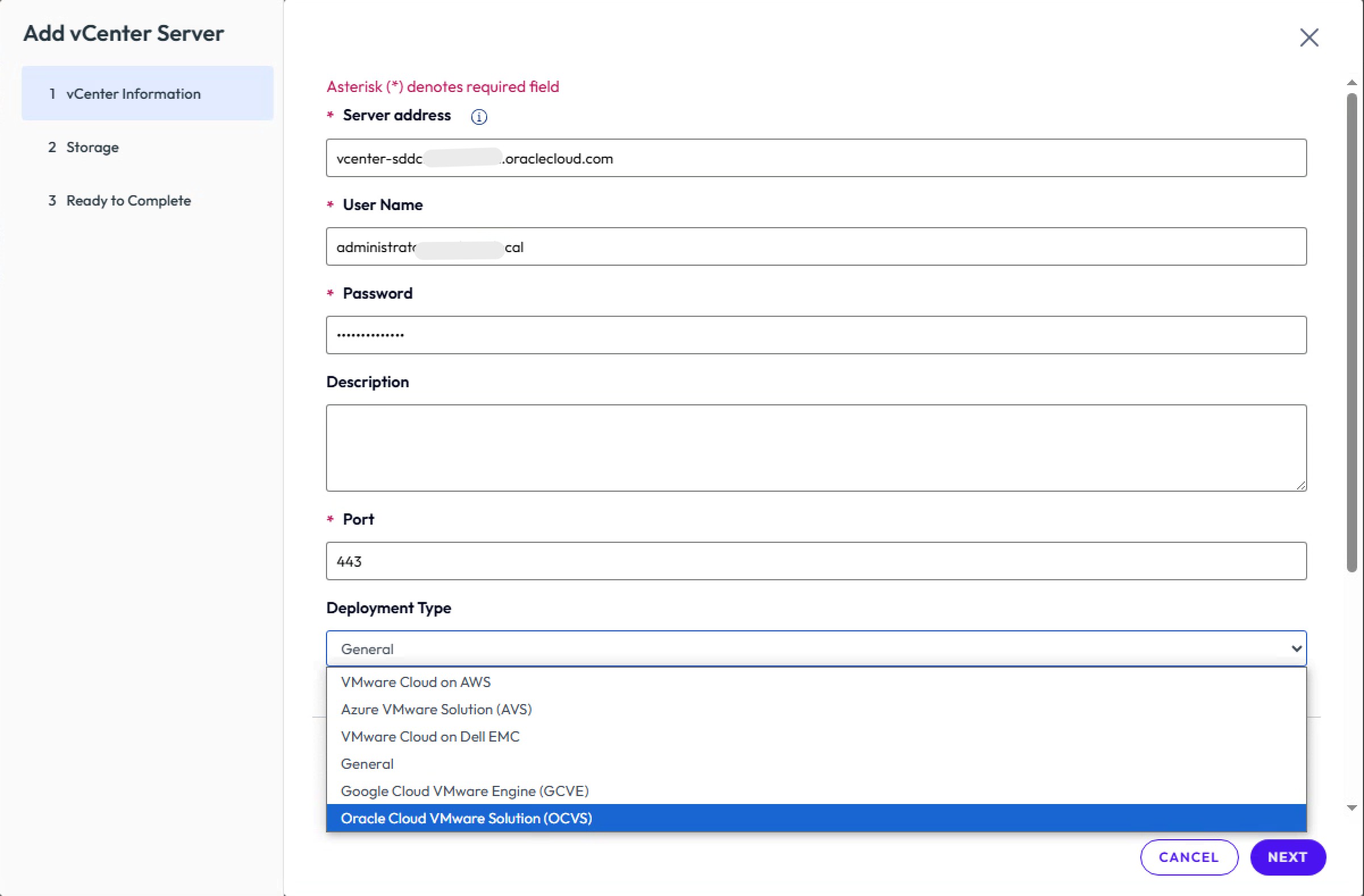

      Agregar un servidor vCenter al servidor de conexión

    3. Deje la página Storage por defecto y finalice el asistente.

    4. En Servidores, haga clic en Servidores de Conexión y verifique que se muestran los servidores de conexión principal y de réplica. Seleccione el servidor de conexión principal y haga clic en Editar.

    5. En la página Editar Valores del Servidor de Conexiones, introduzca la siguiente información.

      • Anule la selección de Enable Host Redirection (Activar redirección de host).
      • Anule la selección de PCoIP Secure Gateway.
      • Seleccione No utilice Blast Secure Gateway en Blast Secure Gateway.

      Repita también estos valores para el servidor de conexión de réplica.

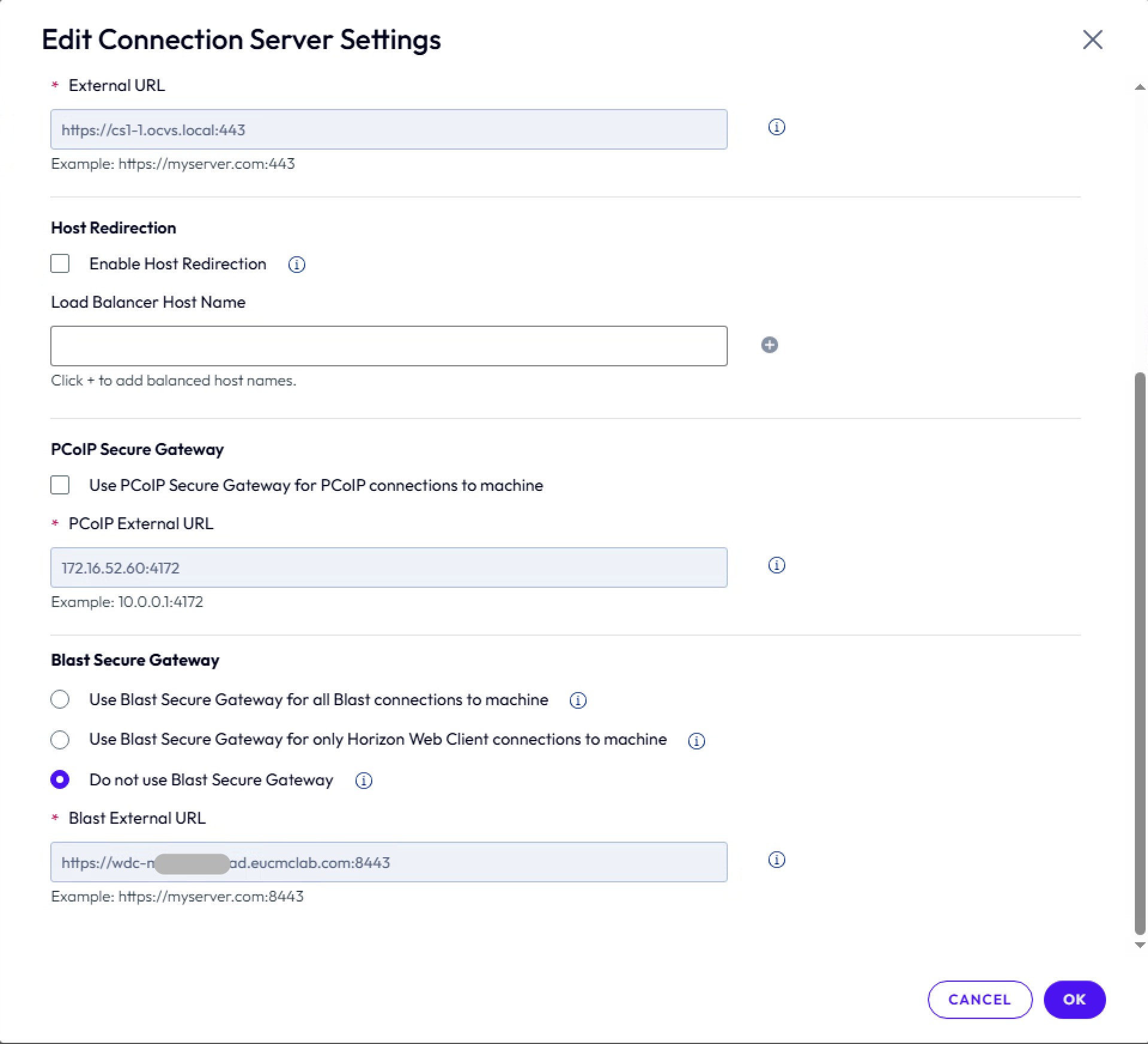

      Configuración del servidor de conexiones

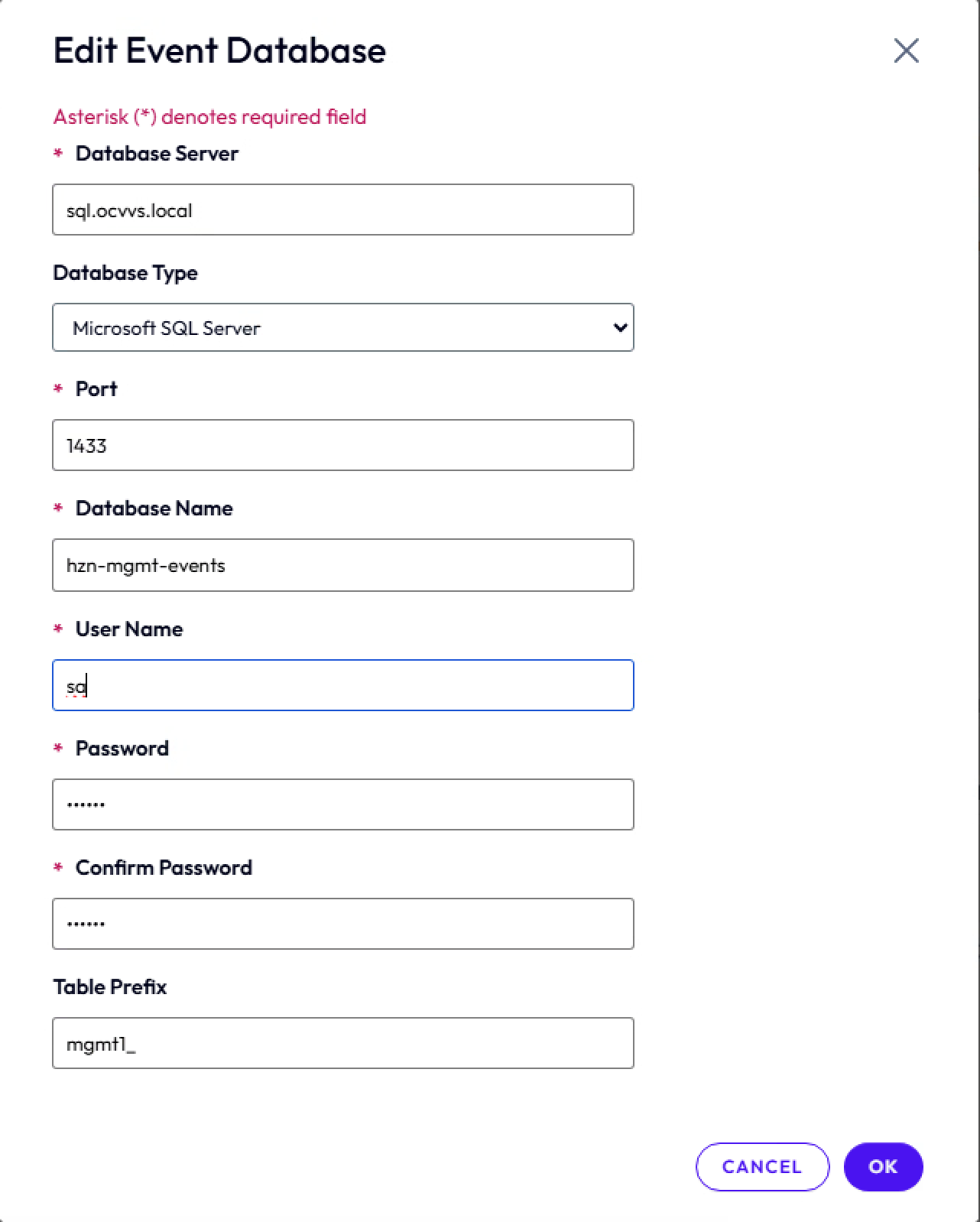

    6. Inicie sesión en el servidor de conexión, vaya a Event Configuration en Settings y configure la base de datos de eventos para que apunte a la base de datos de Microsoft SQL Server. Utilice sa como nombre de usuario.

      Base de datos de eventos con Microsoft SQL Server

Nota: Los pasos para configurar valores globales, pools de escritorio y granjas están fuera del ámbito de este tutorial, ya que varían en función de los requisitos y siguen las implantaciones estándar de VMware.

Tarea 3.2: Despliegue y configuración de un UAG

Necesitamos desplegar dos dispositivos UAG para una alta disponibilidad y escalabilidad.

  1. Ejecute el asistente Deploy OVF Template (Desplegar plantilla de OVF) y seleccione el paquete de OVA de UAG Non-Federal Information Processing Standards (FIPS) de UAG. Seleccione los recursos informáticos que desee.

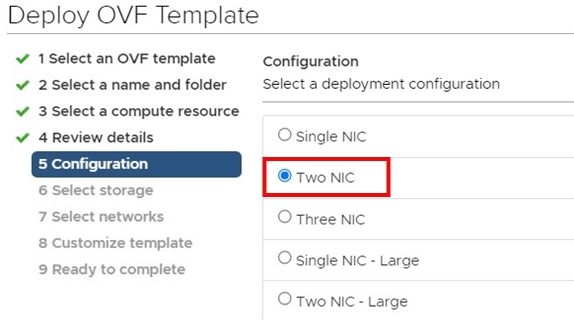

  2. En la página Configuración, seleccione Dos NIC y haga clic en Siguiente.

    Desplegar dos NIC

  3. En la página Seleccionar redes, seleccione ManagementNetwork como grupo de puertos distribuidos de UAG y seleccione BackendNetwork como segmento de superposición interna de UAG creado en un entorno NSX. Deje el valor por defecto para Internet y haga clic en Next (Siguiente).

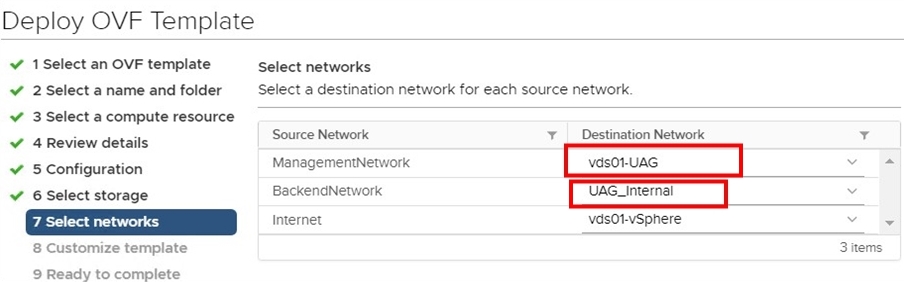

    Desplegar selección de NIC

  4. En Personalizar plantilla, seleccione Propiedades de red, STATICV4 y configure la dirección IPv4 desde la red VLAN de UAG. Especifique el nombre de identificador único para el nombre de dispositivo de gateway unificado.

  5. En Opciones de contraseña, defina la contraseña de usuario root y admin.

  6. En Propiedades del sistema, active SSH y finalice el asistente.

  7. Encienda el dispositivo UAG. Debe ver dos direcciones IP, una de la VLAN de UAG y la otra del segmento interno de UAG de superposición de NSX.

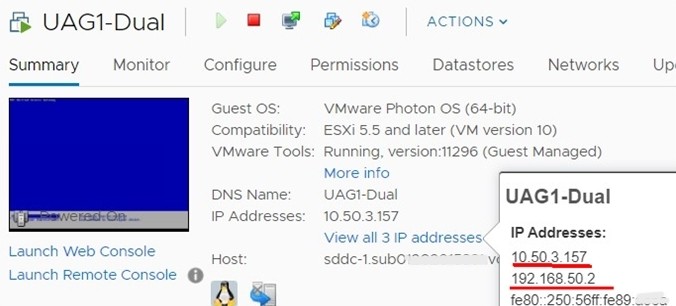

    Resumen de dirección IP

  8. Conéctese a la consola de OCI, vaya a Networking, Virtual Cloud Networking, VCN de SDDC, VLAN, seleccione VLAN-SDDC-UAG VLAN y cree acceso externo para obtener las direcciones IP públicas para los UAG.

  9. Haga clic en Agregar acceso externo y seleccione Acceso público como Tipo de acceso externo.

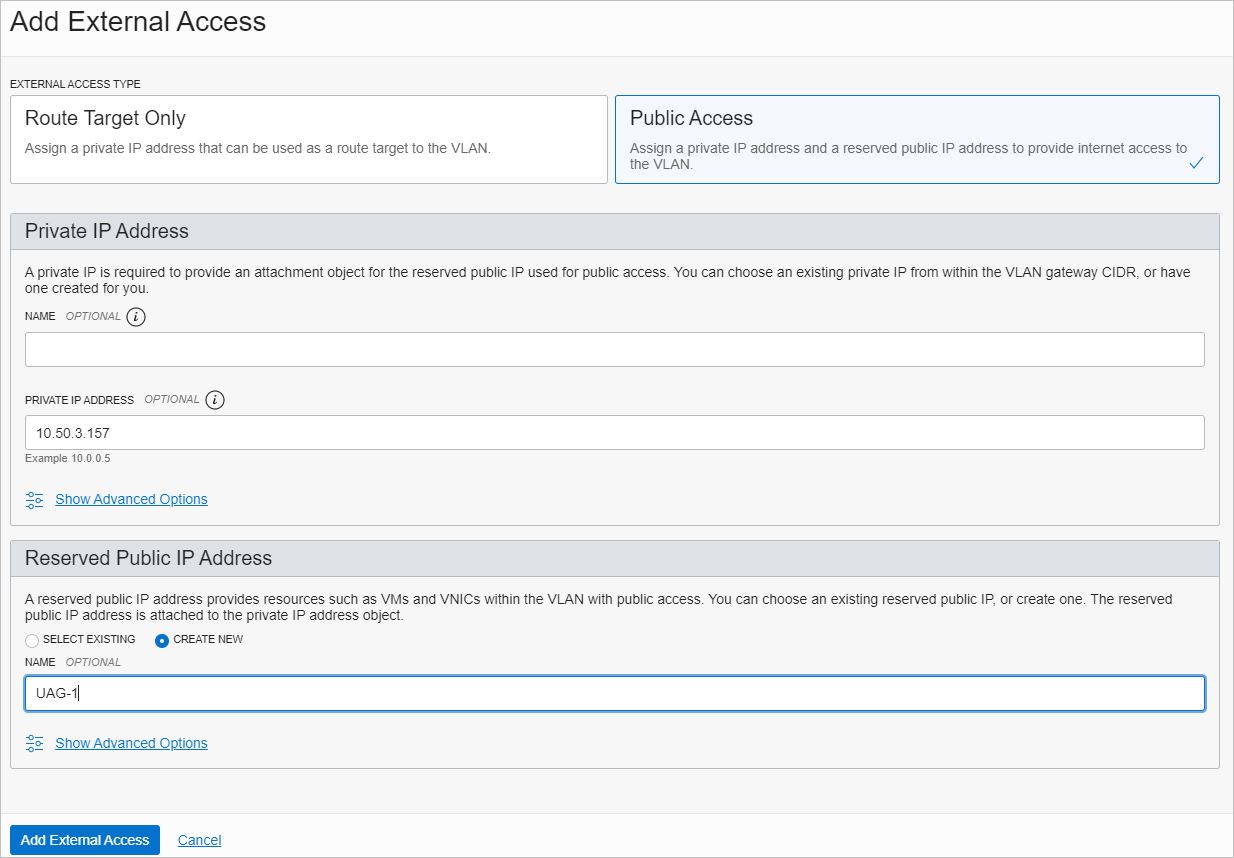

    Agregar una dirección externa

  10. Introduzca la dirección IP privada de la VLAN de UAG del primer dispositivo de UAG (por ejemplo, 10.50.3.157).

  11. En la sección Dirección IP pública reservada, seleccione CREAR NUEVO, especifique un nombre único y haga clic en Agregar acceso externo.

    Nota: Verá la asignación de direcciones IP privadas a públicas para su dispositivo UAG después de completar los pasos del 8 al 10.

  12. Repita los pasos del 1 al 11 para el segundo dispositivo UAG.

    Nota: En esta etapa, tiene una dirección IP pública para cada dispositivo UAG.

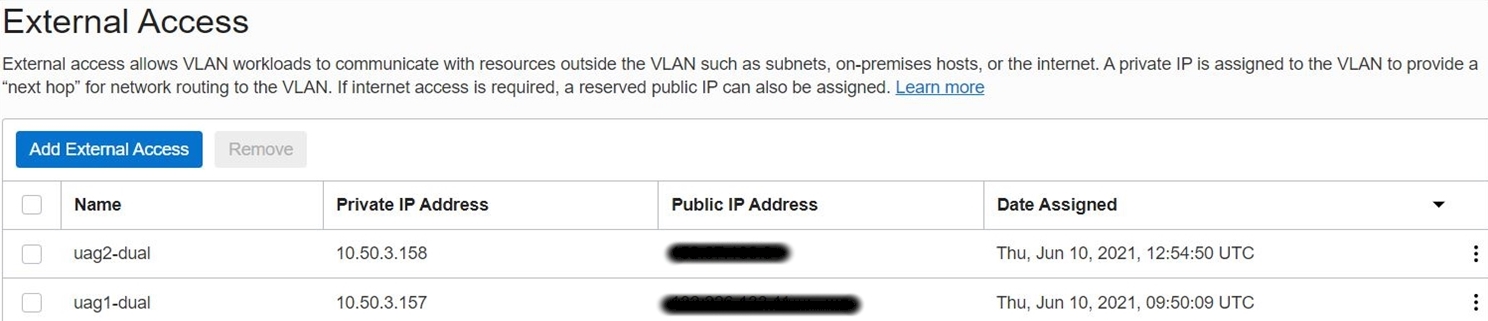

    Acceso externo público

  13. Cree un registro DNS público mediante la dirección IP pública recibida en el paso 8 para cada dispositivo UAG. A continuación, cree rutas desde el dispositivo UAG para la comunicación con el segmento del equilibrador de carga y los servidores de conexión.

    Nota: La comunicación se produce entre el host bastión y el segmento de superposición de NSX con fines de gestión, que es necesario para la gestión del dispositivo UAG mediante la interfaz gráfica de usuario (GUI) web.

  14. Cree una entrada en la subred pública del host bastión con la IP privada como tipo de destino para la dirección IP VIP de NSX Edge para el destino 192.168.0.0/16 (aplicable si desea acceder a la GUI web del dispositivo UAG desde el host bastión).

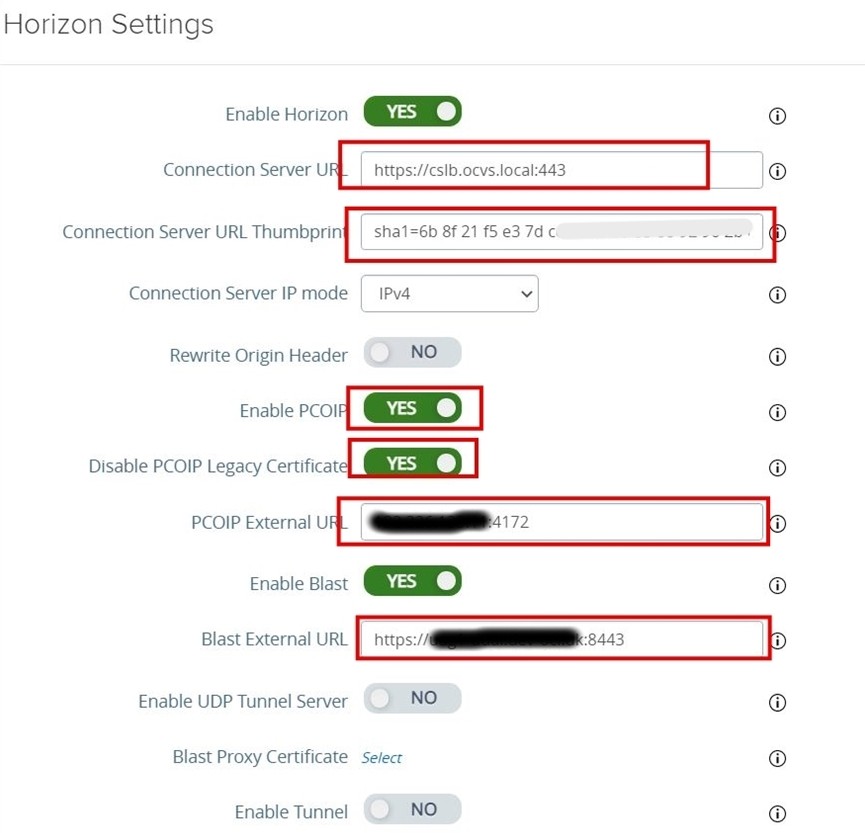

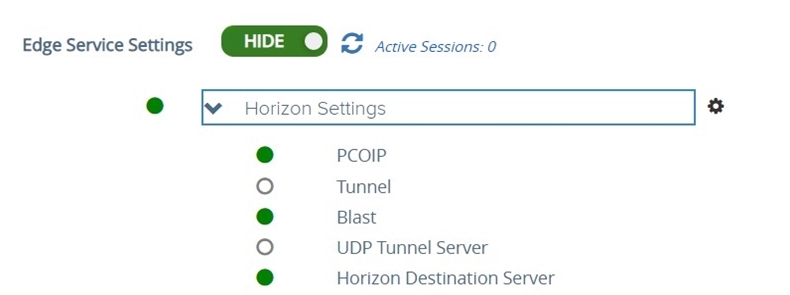

  15. Inicie sesión en la consola de UAG desde vSphere mediante el usuario root y agregue entradas de ruta.

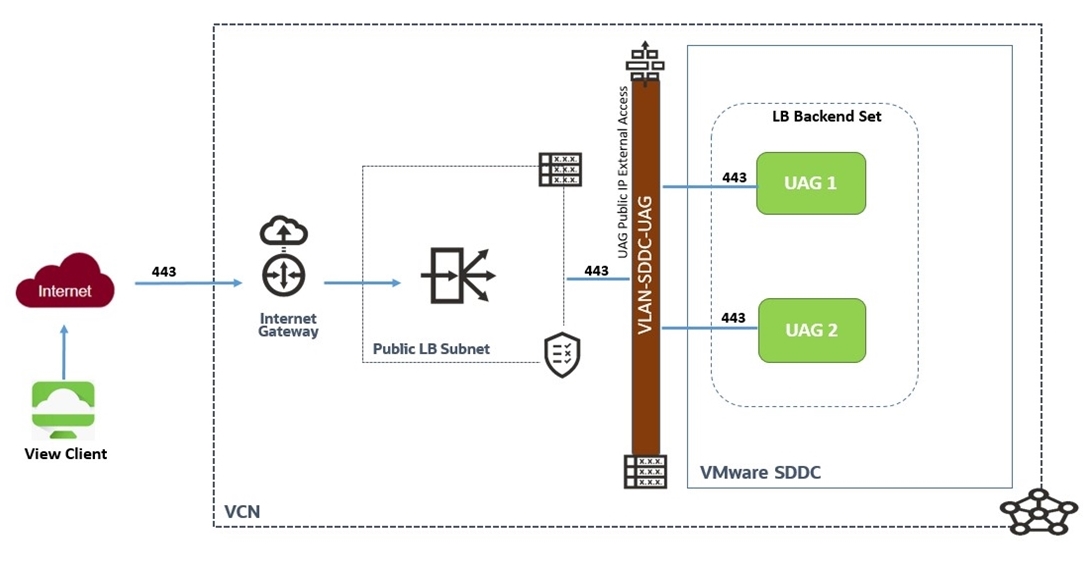

  16. Agregue estas rutas después de desplegar y configurar el equilibrador de carga de OCI. Estas dos direcciones IP pertenecen a las instancias de comprobación del sistema del equilibrador de carga UAG.

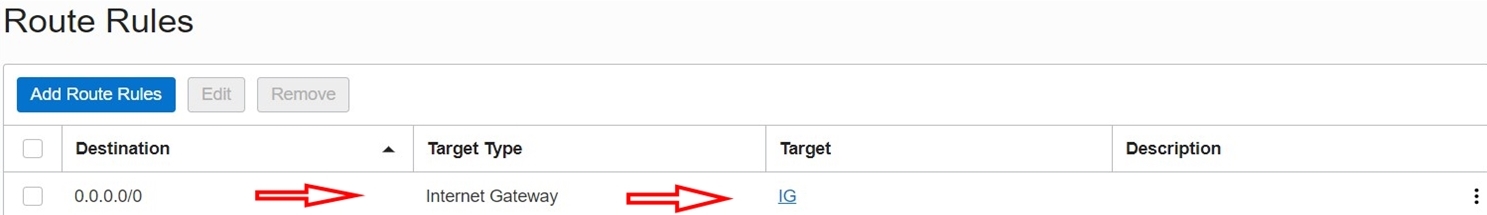

    Entrada de tabla de rutas para LBaaS

    En la siguiente imagen se muestra la entrada de ruta para todo el rango de la ruta explícita desde la puerta de enlace superpuesta.

    Regla de ruta para todo el rango

    En la siguiente imagen se muestra la red superpuesta para cubrir todos los segmentos que forman parte de este despliegue.

    Regla de ruta para el segmento de superposición

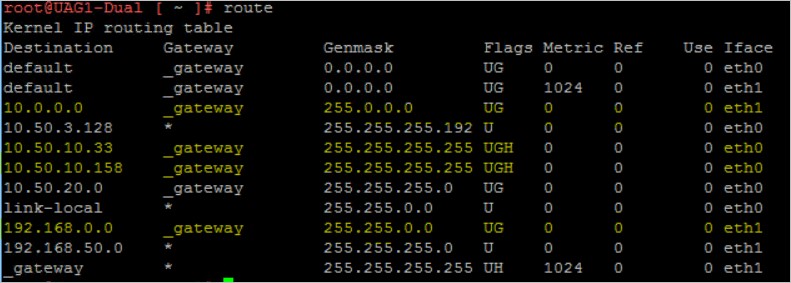

    En la siguiente imagen, se muestra un resumen de las rutas del dispositivo UAG.

    Resumen de rutas desde UAG

    Nota:

    • eth0 es de la red con copia de seguridad de VLAN y eth1 es del segmento de superposición. Consulte las reglas de ruta marcadas en amarillo.
    • Antes de continuar, asegúrese de completar la configuración privada del equilibrador de carga de OCI para que el servidor de conexión obtenga la IP virtual (VIP) LBaaS. Consulte la sección Despliegue y configuración de un equilibrador de carga privado en la tarea 4. Vuelva a esta tarea después de completar la configuración del equilibrador de carga de OCI.
  17. Cree un registro DNS para la VIP del equilibrador de carga del servidor de conexiones que ha obtenido.

  18. Agregue la entrada en /etc/resolv.conf para que apunte al servidor DNS interno donde se crean todos los registros DNS. El UAG debe comunicarse a través del nombre de host de la VIP del equilibrador de carga del servidor de conexión.

  19. Configure los dispositivos UAG accediendo a la página web del dispositivo mediante https://<private-hostname-ip>:9443/admin.

  20. Conéctese con credenciales de administración y active Configuración de servicio de perímetro en Configuración general.

  21. Proporcione la URL del servidor de conexión.

    Nota: Esta URL debe ser la entrada de DNS interna de la VIP privada del equilibrador de carga de OCI, que equilibra la carga tanto de los servidores de conexión estándar como de réplica. Para la configuración privada del equilibrador de carga de OCI, consulte la nota sobre la configuración privada LBaaS después del paso 15.

  22. Pegue la huella digital de la URL del servidor de conexiones y asegúrese de incluir ambas huellas digitales SHA1 de los servidores de conexiones.

    1. Para obtener la huella digital, acceda a la URL del servidor de conexión mediante https://primary-connection-server/admin, haga clic en bloqueo numérico, Certificado, Detalles y, a continuación, haga clic en Huella digital.

    2. Repita el proceso para el servidor de replicación.

    3. Combine ambas huellas en una sola línea.

      sha1=6b 8f 21 f5 e3 7d ce 7f b0 8d 33 88 92 96 2b e9 86 3a 24 b3,sha1=6f 5d xx xx xx xx xx xx xx xx xx xx b4 82 7e ae 11 b3 65 4f

  23. Active PC mediante IP (PCoIP) y active Disable PCOIP Legacy Certificate.

  24. En el campo PCoIP External URL, introduzca la dirección IP pública para el dispositivo UAG con el puerto 4172. Por ejemplo, 150.100.222.23:4172.

  25. En la página Configuración de Horizon, seleccione Activar Bloqueo e introduzca la URL externa de Bloqueo como registro de DNS público asociado al dispositivo UAG con el puerto 8443. Por ejemplo, https://xyz.company.com:8443, donde xyz.company.com es el registro de host DNS público para la IP 150.100.222.23.

    Configuración de UAG

  26. Repita los pasos del 1 al 25 para el segundo dispositivo UAG.

  27. Debe ver el estado en verde en la GUI web del dispositivo UAG después de la configuración correcta.

    Resumen de configuración de UAG

  28. Inicie sesión en la GUI web de los servidores de conexión y compruebe si los UAG están registrados. Vaya a Configuración, Servidores y haga clic en Gateways.

Tarea 4: Selección de una opción de Oracle Cloud Infrastructure Load Balancer (LBaaS) para Horizon

Para seleccionar la metodología de equilibrio de carga de Horizon adecuada, debe decidir los patrones de tráfico de entrada y salida para la base de usuarios de escritorio. Se suelen utilizar los siguientes métodos:

Despliegue y configuración de un equilibrador de carga de OCI privado

En esta sección se describen los pasos para configurar LBaaS nativo de OCI para servidores de conexión. Consulte la siguiente arquitectura para obtener más información.

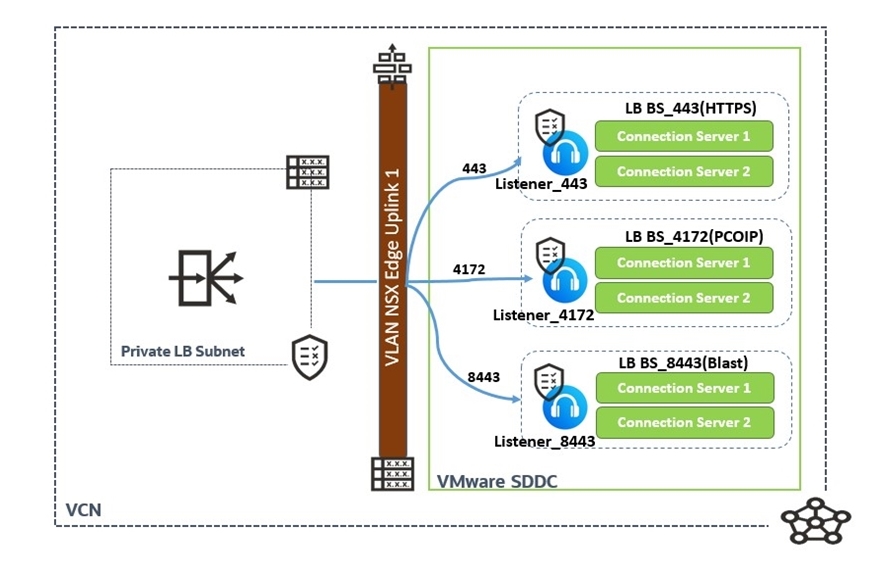

LBaaS privado para servidores de conexión

Nota: En la siguiente tabla se muestra la configuración de backend, listener y puerto y protocolo para LBaaS.

Juegos de backends Backends Listener Puerto Protocolo
BS_443 (HTTPS) Servidor de Conexión 1 y Servidor de Conexión 2 Listener_443 443 TCP
BS_4172 (COPI) Servidor de Conexión 1 y Servidor de Conexión 2 Listener_4172 4.172 TCP
BS_8443 (fragmento) Servidor de Conexión 1 y Servidor de Conexión 2 Listener_8443 8.443 TCP
  1. Conéctese a la consola de OCI, vaya a Networking y seleccione Load Balancers. Cambie la región y el compartimento por el compartimento y la región que desee.

  2. Haga clic en Crear equilibrador de carga y seleccione Equilibrador de carga para Tipo. No seleccione Equilibrador de carga de red.

  3. Introduzca el nombre del equilibrador de carga y seleccione Privado para el tipo de visibilidad. En la sección de ancho de banda, seleccione Unidades flexibles y elija el ancho de banda mínimo y máximo requerido.

  4. Seleccione la VCN y la subred privada creadas en las tareas anteriores para alojar la LBaaS privada y haga clic en Siguiente.

  5. Seleccione Hash de IP como Política de equilibrio de carga.

    Nota: No agregue backends en esta etapa (lo haremos más adelante).

  6. Seleccione Protocolo de política de comprobación del sistema como TCP y cambie Puerto a 443. Deje los valores por defecto para Intervalos y Timeouts. Haga clic en Siguiente para agregar un listener.

  7. Introduzca el nombre del listener y seleccione TCP como tipo de tráfico de listener. Especifique 443 como Puerto y deje la configuración por defecto.

    Nota: Si planea utilizar certificados firmados por CA, seleccione HTTPS como tipo de tráfico de listener y cargue los certificados SSL válidos. Para obtener más información, consulte la documentación de OCI LBaaS.

  8. Haga clic en Enviar y espere a que el estado del equilibrador de carga cambie a verde.

  9. Agregue los backends y los listeners según la tabla que se muestra anteriormente en esta sección.

  10. Tome nota de la IP privada LBaaS y cree un registro DNS interno al que se hará referencia como URL VIP del servidor de conexión de Horizon.

    1. Agregue la regla de ruta para la subred LBaaS privada con el tipo de destino como VIP de superposición de NSX. En la siguiente imagen se muestra la tabla de rutas para LBaas privado. En el ejemplo, se muestra que 192.168.0.0/16 es la subred de superposición de NSX para la gestión y 10.50.0.131 es la interfaz de enlace ascendente para la VLAN de enlace ascendente de NSX Edge. Esto cubrirá los tres segmentos de superposición.


    2. Actualice la regla de seguridad de subred LBaaS privada para aceptar la comunicación del segmento de superposición de NSX. En las siguientes imágenes se muestra la lista de seguridad del equilibrador de carga de OCI privado. La regla de seguridad acepta la comunicación de la subred de superposición de NSX a LBaaS.

      Ingress:


      Salida:

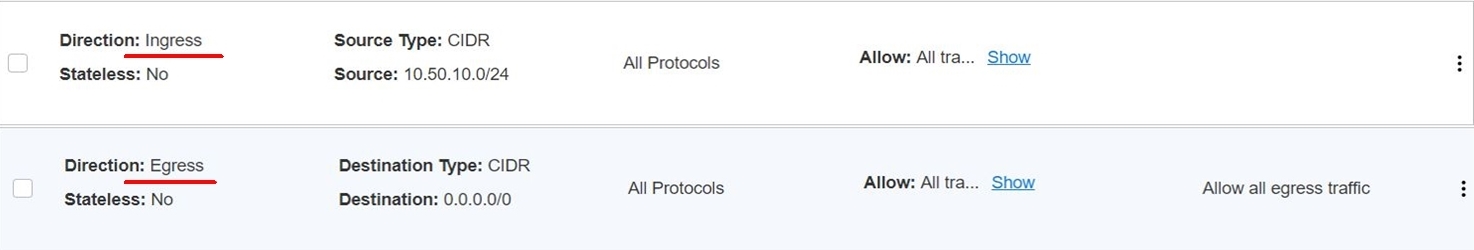

    3. Actualice el grupo de seguridad de red para NSX-Edge-Uplink1 para aceptar la comunicación de la subred privada LBaaS. En la siguiente imagen se muestra el grupo de seguridad de red NSX-Edge-Uplink1 donde 10.50.10.0/24 es el CIDR de la subred privada LBaaS.


Despliegue y configuración de un equilibrador de carga de OCI público

En esta sección se describen los pasos para configurar LBaaS nativo de OCI para el acceso externo de UAG. Consulte la siguiente arquitectura para obtener más información.

Público LBaaS para dispositivos UAG

Nota: En la siguiente tabla se muestra la configuración de backend, listener y puerto y protocolo para LBaaS.

Juegos de backends Backends Listener Protocolo Puerto
BS_443 (HTTPS) Gateway de acceso unificado 1 y gateway de acceso unificado 2 Listener_443 TCP 443
  1. Conéctese a la consola de OCI, vaya a Networking y seleccione Load Balancers. Cambie la región y el compartimento por el compartimento y la región que desee.

  2. Haga clic en Crear equilibrador de carga y seleccione Equilibrador de carga como Tipo. No seleccione Equilibrador de carga de red.

  3. Introduzca el nombre del equilibrador de carga y seleccione Público como Tipo de visibilidad. Haga clic en Reserved IP Address (Dirección IP reservada) y seleccione Create new reserved IP address (Crear nueva dirección IP reservada). Introduzca el nombre de la IP y seleccione el compartimento.

  4. En la sección Bandwidth (Ancho de banda), seleccione Flexible Shapes (Unidades flexibles) y elija el ancho de banda mínimo y máximo necesario.

  5. Seleccione la VCN y la subred pública creadas en las tareas anteriores para alojar la LBaaS pública y haga clic en Siguiente.

  6. Seleccione Hash de IP como Política de equilibrio de carga.

    Nota: No agregue backends en esta etapa, lo haremos más adelante.

  7. En la sección Specify Health Check Policy (Especificar política de comprobación del sistema), seleccione TCP (TCP) y cambie Port (Puerto) a 443. Deje los valores por defecto para Intervalos y Timeouts. Haga clic en Siguiente para agregar un listener.

  8. Introduzca el nombre del listener y seleccione TCP como tipo de tráfico de listener. Especifique el puerto 443 y deje los valores por defecto.

    Nota: Si planea utilizar certificados firmados por CA, seleccione HTTPS como Tipo de tráfico de listener y cargue los certificados SSL válidos. Para obtener más información, consulte la documentación de OCI LBaaS.

  9. Haga clic en Enviar y espere a que el estado del equilibrador de carga cambie a verde.

  10. Agregue los backends y los listeners según la tabla que se muestra anteriormente en esta sección.

  11. Anote la IP pública LBaaS y cree un registro de DNS externo para el acceso público a la infraestructura de VDI.

  12. Agregue la entrada de tabla de rutas para la subred pública del equilibrador de carga de OCI.

    En la siguiente imagen se muestra la entrada de la tabla de rutas para la subred LBaaS pública.

    Entrada de tabla de rutas LBaaS para gateway de Internet

    En la siguiente imagen se muestra la entrada de tabla de rutas para VLAN-SDDC-UAG. Hemos tratado este paso al crear la VLAN de UAG. Si ha seguido los pasos de creación de la VLAN UAG, debería ver una entrada de ruta similar en la tabla de rutas para la VLAN UAG.

    Entrada de tabla de rutas para VLAN de UAG

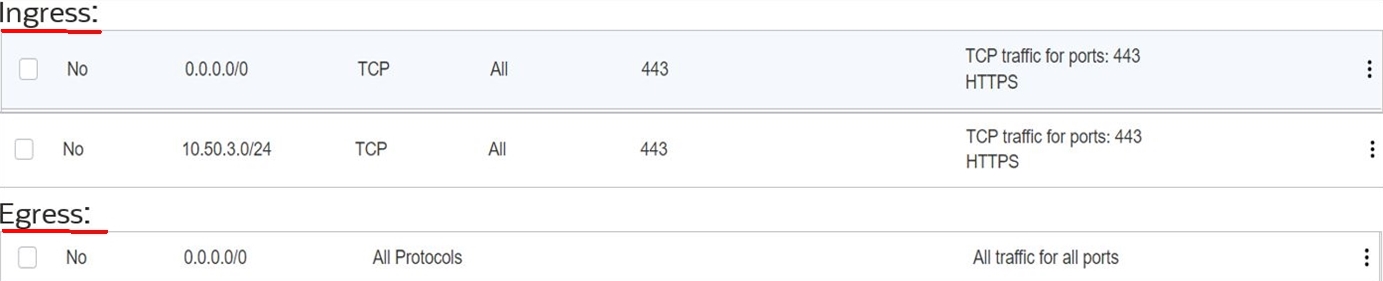

    En la siguiente imagen se muestra la lista de seguridad de comunicación de red y las reglas de grupo de seguridad de red para LBaaS público. En este ejemplo, 10.50.3.0/24 es una subred VLAN para el dispositivo Horizon UAG.

    Lista de seguridad pública LBaaS

    En la siguiente imagen, se muestra el grupo de seguridad de red para la VLAN de UAG del SDDC. Este paso ya se trata durante el proceso de creación de VLAN de UAG en los pasos iniciales. Si ha seguido los pasos de creación de VLAN de UAG, debería ver un grupo de seguridad de red similar a la siguiente imagen.

    Grupo de seguridad de red para VLAN de UAG

Después de finalizar la configuración pública y privada del equilibrador de carga de OCI, la configuración de Horizon se puede probar mediante Horizon Client.

Acuses de recibo

Más recursos de aprendizaje

Explore otros laboratorios en docs.oracle.com/learn o acceda a más contenido de aprendizaje gratuito en el canal YouTube de Oracle Learning. Además, visite education.oracle.com/learning-explorer para convertirse en un explorador de Oracle Learning.

Para obtener documentación sobre el producto, visite Oracle Help Center.
