Analyser le graphique

Pour créer un graphique d'analyse, accédez au menu Analyser et cliquez sur Créer un graphique. Vous pouvez également exécuter la commande classify pour générer le graphique d'analyse.

Rubriques :

Les options de graphique suivantes sont disponibles pour analyser les groupes affichés par la requête Lien :
Option de graphique d'analyse Services publics

Type de graphique

Sélectionnez le type de graphique à bulles, en nuages de points, treemap ou sunburst pour visualiser les groupes. Par défaut, un graphique à bulles est affiché.

  • Graphique à bulles : pour analyser les données à partir de trois champs, chaque champ pouvant présenter plusieurs valeurs. La position de la bulle est déterminée par les valeurs des premier et deuxième champs représentés sur les axes des X et des Y, et la taille de la bulle est déterminée par le troisième champ.

  • Graphique en nuage de points : pour analyser les données de deux champs numériques, afin de connaître l'impact d'un paramètre sur l'autre.

  • Graphique treemap : pour analyser les données de plusieurs champs hiérarchiques et fractionnaires, à l'aide de rectangles imbriqués interactifs.

  • Graphique sunburst : pour analyser les données hiérarchiques de plusieurs champs. La hiérarchie est représentée sous forme d'anneaux concentriques, l'anneau le plus interne représentant le sommet de la hiérarchie.

Hauteur

Augmentez ou réduisez la hauteur du graphique en fonction de la taille de l'écran.

Intervertir les axes des X et des Y

Vous pouvez intervertir les valeurs représentées sur les axes des X et des Y pour une meilleure visualisation.

Afficher les anomalies

Affichez les anomalies parmi les groupes présentés dans le graphique.

Mettre en surbrillance les valeurs de référence d'anomalie

Si vous avez choisi d'afficher les anomalies, vous pouvez mettre en évidence les valeurs de référence de ces anomalies.

Afficher la légende de nombre de groupes

Activez/désactivez l'affichage de la légende Nombre de groupes.

Zoom et défilement

Sélectionnez Rectangle de zoom ou Rectangle de sélection pour afficher dynamiquement les données sur le graphique, ou pour faire défiler et sélectionner plusieurs groupes.

Informations affichées dans le graphique d'analyse

L'analyse du graphique pour la visualisation de lien est utile pour identifier visuellement les anomalies dans les modèles. B par défaut, un graphique à bulles est généré. Cependant, vous pouvez sélectionner un graphique parmi les options disponibles.

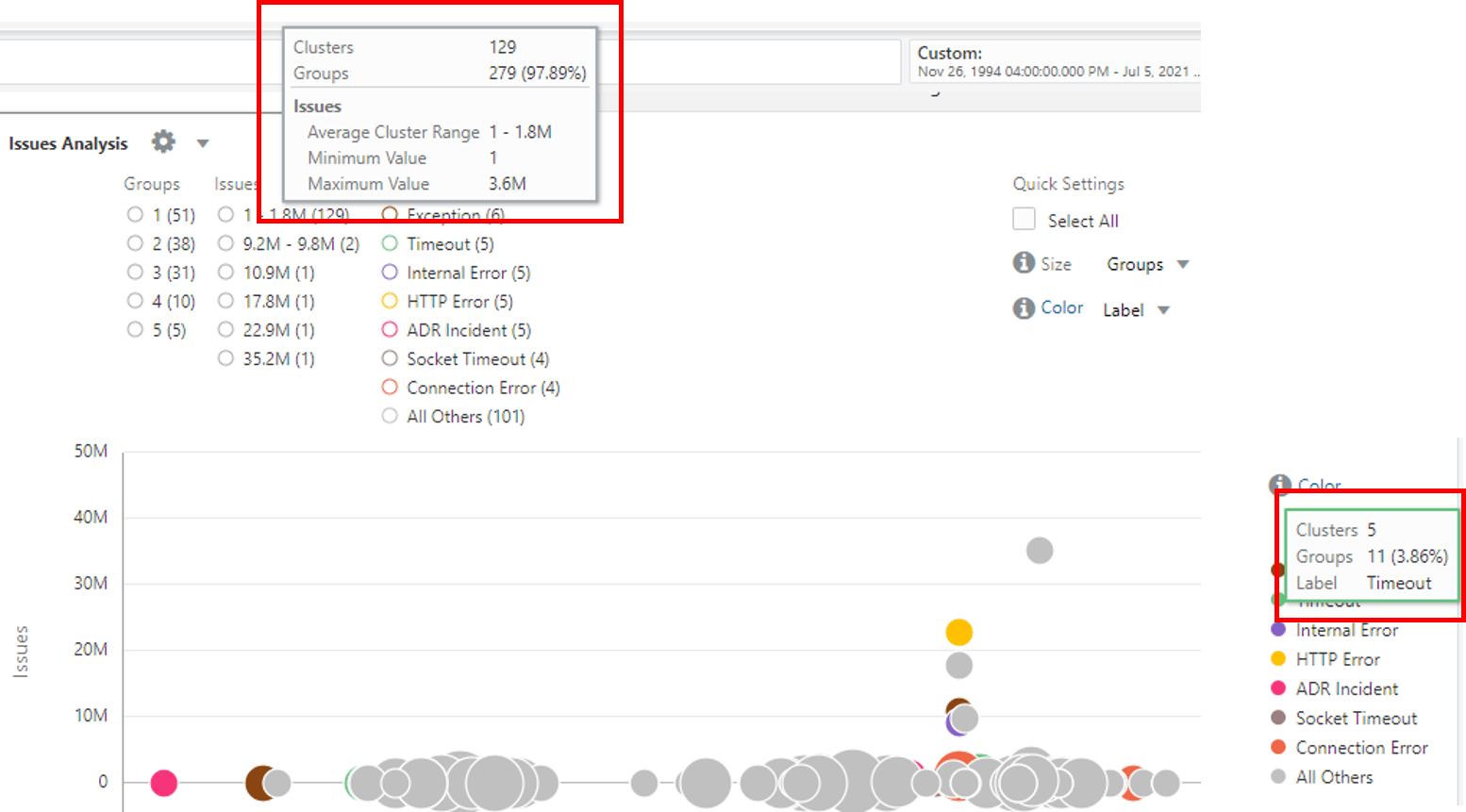

Chaque ligne de la table Lien représente un groupe unique. La taille de la bulle représente le nombre de groupes qu'elle contient. La position de la bulle est déterminée par les valeurs des champs représentés sur les axes des X et des Y. Placez le curseur sur une légende de filtre pour afficher les informations suivantes :

  • Clusters : nombre de bulles dans le graphique pour cette valeur de légende

  • Groupes : nombre total et pourcentage de groupes dans tous les clusters

  • Plage moyenne de cluster : chaque bulle (cluster) représente une plage de valeurs. Une moyenne est calculée pour chaque bulle qui affiche les moyennes minimale et maximale de toutes les bulles pour cette valeur. S'applique uniquement aux valeurs numériques.

  • Valeur minimale : valeur absolue la plus faible dans toutes les bulles de cette plage de légendes.

  • Valeur maximale : plus grande valeur absolue dans toutes les bulles de cette plage de légendes.


Analyser les informations de légende du graphique

Modifier le titre du graphique d'analyse

Afin d'améliorer la lisibilité du graphique et pour une analyse conviviale, vous pouvez modifier le titre du graphique à bulles à l'aide de l'option correspondante de la boîte de dialogue Analyser.

Pour modifier le titre du graphique d'analyse, cliquez sur l'icône Paramètres Menu Paramètres en regard du titre du graphique, puis sur Modifier le graphique. La fenêtre de dialogue Analyser apparaît. Mettez à jour la valeur du champ Titre du graphique, puis cliquez sur Soumettre.

Le titre du graphique est remplacé par la valeur que vous avez indiquée.

Contrôler les couleurs du graphique d'analyse

Deux champs numériques sont sélectionnés pour représentation sur les axes des X et des Y. Le champ d'heure peut uniquement être utilisé pour l'axe des X.

  • Tous les champs peuvent être utilisés pour contrôler la couleur des bulles. Les types de champ ne sont soumis à aucune restriction.

  • Les champs numériques peuvent être utilisés pour contrôler la taille des bulles. La valeur du champ détermine la taille de la bulle. Plus les valeurs sont élevées, plus les bulles sont grandes.

Pour connaître les étapes de sélection des champs permettant de contrôler la couleur des bulles dans le graphique, reportez-vous à Ajout d'autres champs pour l'analyse à l'aide de la taille et de la couleur.

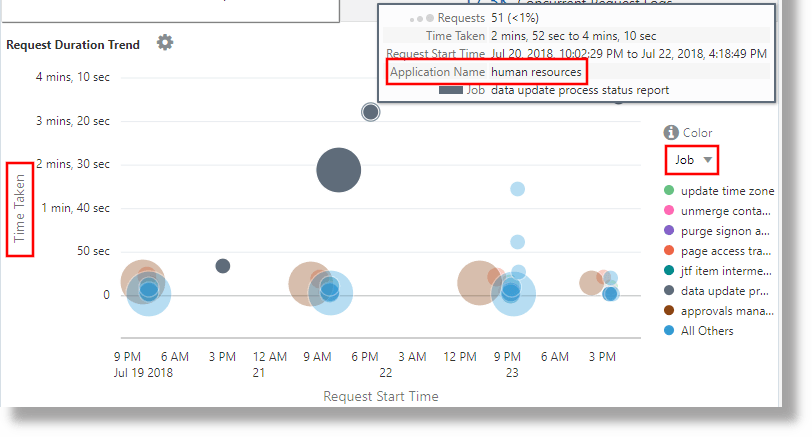

Le graphique suivant présente le temps nécessaire pour les demandes, représenté sur l'axe des Y, ainsi que l'application et le travail impliqués dans l'analyse :


Le champ Temps nécessaire est représenté sur l'axe des Y, et les champs Travail et Application sont utilisés pour contrôler la couleur des bulles.

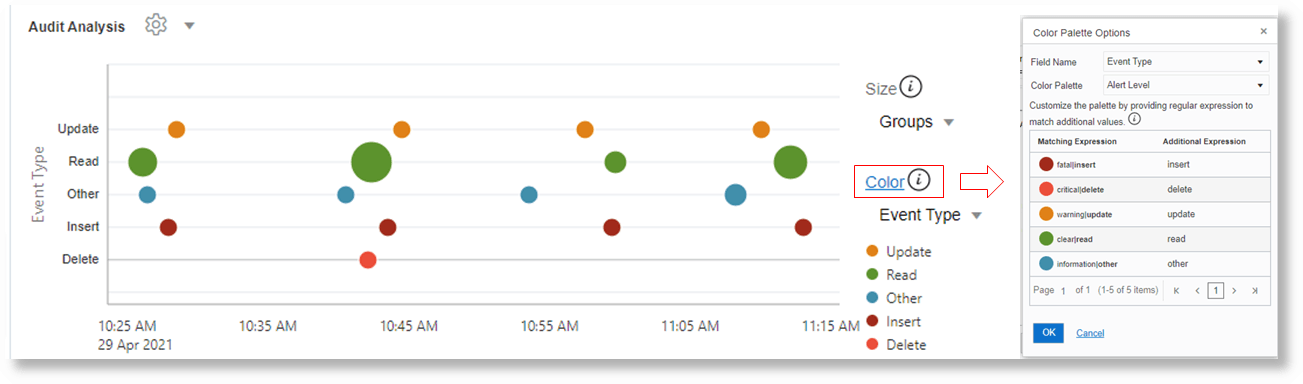

Par défaut, le graphique d'analyse de lien sélectionne automatiquement une palette de couleurs en fonction des valeurs du graphique. Pour sélectionner une autre palette ou ajouter des valeurs supplémentaires de champ, cliquez sur le lien Couleur. Dans l'exemple suivant, la palette de couleurs Audit Analysis est appliquée au champ Event Type pour différentes valeurs :

'Log Source' = 'OCI Audit Logs'
| link Time, Event
| eval 'Event Type' =
       if(indexOf(Event,upload) != -1, Insert,
          indexOf(Event,update) != -1 or indexOf(Event,literal(patch)) != -1, Update,
          indexOf(Event,delete) != -1,Delete,
          indexOf(Event,get)    != -1 or indexOf(Event,list) != -1, Read, Other)
| classify 'Start Time','Event Type' as 'Audit Analysis'

la palette de couleurs Audit Analysis est appliquée au champ Event Type pour différentes valeurs
