Déployez Omnissa Horizon 8 sur Oracle Cloud VMware Solution

Introduction

Ce tutoriel fournit un guide étape par étape pour installer et configurer Omnissa Horizon 8 sur un centre de données défini par logiciel (SDDC) Oracle Cloud VMware Solution. Il est conçu pour aider les équipes, les partenaires et les clients d'Oracle à effectuer un déploiement de preuve de concept (POC) réussi.

Ce tutoriel vise à configurer les composants nécessaires dans Oracle Cloud Infrastructure (OCI) pour prendre en charge un déploiement Omnissa Horizon. Alors que les étapes d'installation et de configuration d'Omnissa Horizon restent cohérentes avec les environnements sur site traditionnels, le déploiement dans OCI introduit des exigences spécifiques en matière d'infrastructure. Il s'agit des suivantes :

Ces tâches spécifiques au cloud constituent la base du déploiement et constituent l'objectif principal de ce tutoriel. Une fois ces étapes terminées, le processus de déploiement standard d'Omnissa Horizon s'exécute comme dans un environnement vSphere 8.x.

Présentation d'Oracle Cloud VMware Solution for Omnissa Horizon

Oracle Cloud VMware Solution est une plate-forme gérée par le client qui vous permet de déployer et de gérer des clusters VMware vSphere sur OCI à l'aide d'instances de calcul Bare Metal et de réseaux virtuels de couche 2 (L2).

Avant de déployer Omnissa Horizon, vous devez d'abord provisionner un cluster Oracle Cloud VMware Solution avec au moins trois noeuds pour prendre en charge une configuration vSAN. Ce tutoriel décrit tous les prérequis requis et les tâches propres à OCI nécessaires pour un déploiement réussi.

Dans le cadre de ce tutoriel, l'architecture de référence de haut niveau suivante est utilisée :

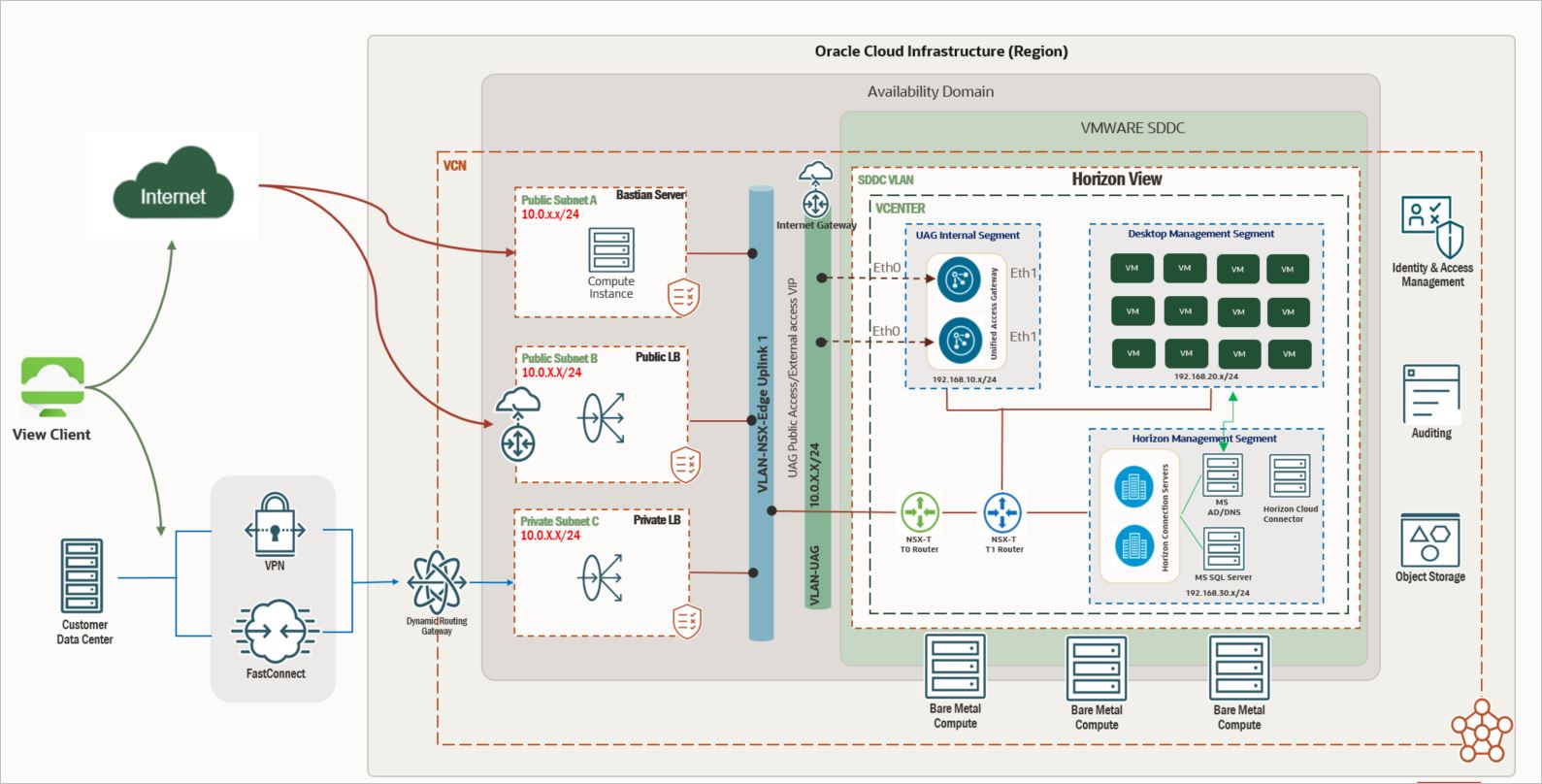

Architecture d'Omnissa Horizon sur Oracle Cloud VMware Solution

L'architecture prend en charge deux modèles de déploiement principaux :

Objectifs

Prérequis

Tâche 1 : déploiement et accès au cluster de SDDC Oracle Cloud VMware Solution

Pour déployer et configurer un cluster Oracle Cloud VMware Solution à trois noeuds, assurez-vous que votre location OCI dispose de suffisamment de crédits et de quotas disponibles.

  1. Connectez-vous à la console OCI.

  2. Sélectionnez la région appropriée dans laquelle déployer le SDDC.

    Remarque :

  3. Une fois le déploiement terminé, accédez à la région et au compartiment utilisés lors de la configuration.

  4. Accédez à Hybride, Solution VMware et cliquez sur Centre de données défini par logiciel.

  5. Localisez et cliquez sur le SDDC déployé (avec le statut Actif). Pour ce tutoriel, le SDDC est nommé SDDC.

    Page Récapitulatif d'Oracle Cloud VMware Solution

    Important :

    • Notez les adresses IP de vCenter et de NSX Manager, ainsi que les informations d'identification vCenter.
    • Si l'accès à vCenter est requis à partir de l'extérieur du réseau privé, configurez un hôte OCI Bastion. Pour plus d'informations sur le déploiement et la sécurisation d'un hôte OCI Bastion, reportez-vous à OCI Bastion.

Tâche 2 : configurer Omnissa Horizon sur Oracle Cloud VMware Solution

Cette tâche décrit les prérequis pour le déploiement d'Omnissa Horizon 8.x dans votre environnement Oracle Cloud VMware Solution.

Avant de commencer l'installation, assurez-vous que les configurations d'infrastructure et de réseau nécessaires sont en place, notamment :

Pour plus d'informations sur les exigences en matière de communication réseau et de port pour les composants Horizon, reportez-vous à la section Omnissa Horizon Ports and Network Connectivity Requirements.

Prérequis :

Détails de la version :

Nom de composant Validé par
Omnissa Horizon Build 8.1.0 - 17351278
Passerelle d'accès unifié V20.12 (non FIPS)
VMware vSphere 8.x
VMware NSX-T 4.x
Base de données Microsoft SQL Server 2019
Modèle Windows VDI Windows 10
Hôte de bastion Windows Server 2016 Standard

Tâche 2.1 : Préparer NSX pour Horizon

Les étapes de cette tâche sont applicables à NSX-T 4.x.

  1. Accédez au SDDC Horizon (comme indiqué précédemment dans ce tutoriel) pour obtenir les informations de connexion pour NSX-T et vCenter.

    1. Accédez à la console OCI, sélectionnez Hybride et cliquez sur Solution VMware – Centres de données définis par logiciel (SDDC).
    2. Sélectionnez le SDDC et affichez la section Informations sur le SDDC pour les informations d'identification de connexion vCenter et NSX Manager.
    3. Notez les adresses IP et les informations d'identification pour vCenter et NSX Manager. Utilisez ces informations d'identification pour vous connecter via un navigateur Web qui a accès au SDDC.

  2. Connectez-vous au tableau de bord NSX-T Manager.

  3. Accédez à Fonctions de réseau, Segments et cliquez sur Ajouter un SEGMENT.

    Ajouter un segment

  4. Créez trois segments : un pour la gestion d'Horizon, un pour l'hébergement de bureaux et un pour le trafic interne de l'appliance UAG.

    • Assurez-vous que ces segments sont connectés à la passerelle Tier-1.
    • Affectez des sous-réseaux RFC1918 qui ne se chevauchent pas afin d'éviter les conflits et de garantir la connectivité des machines virtuelles.

    Remarque :

    • Fields marked with * are required.
    • Sélectionnez la superposition comme zone de transport et assurez-vous que le statut du segment indique Succès.
    • Si la création du segment échoue, vérifiez la connectivité de superposition et les configurations de zone de transport en fonction de votre environnement NSX-T.

Tâche 2.2 : créer un segment réseau dans NSX-T 4.x

  1. Cliquez sur Ajouter un SEGMENT et entrez les informations de SEGMENT comme indiqué dans l'image suivante.

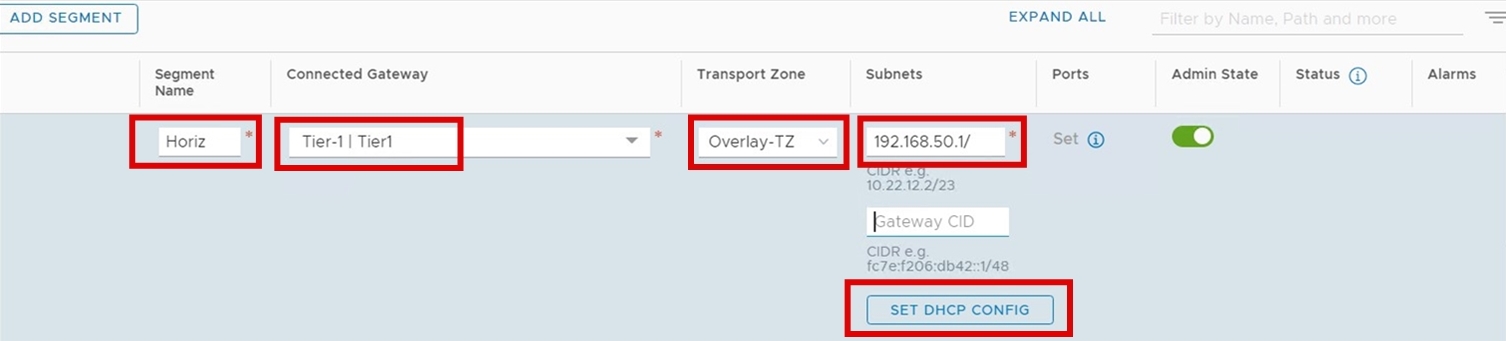

    Créer un segment dans NSX-T 4.0

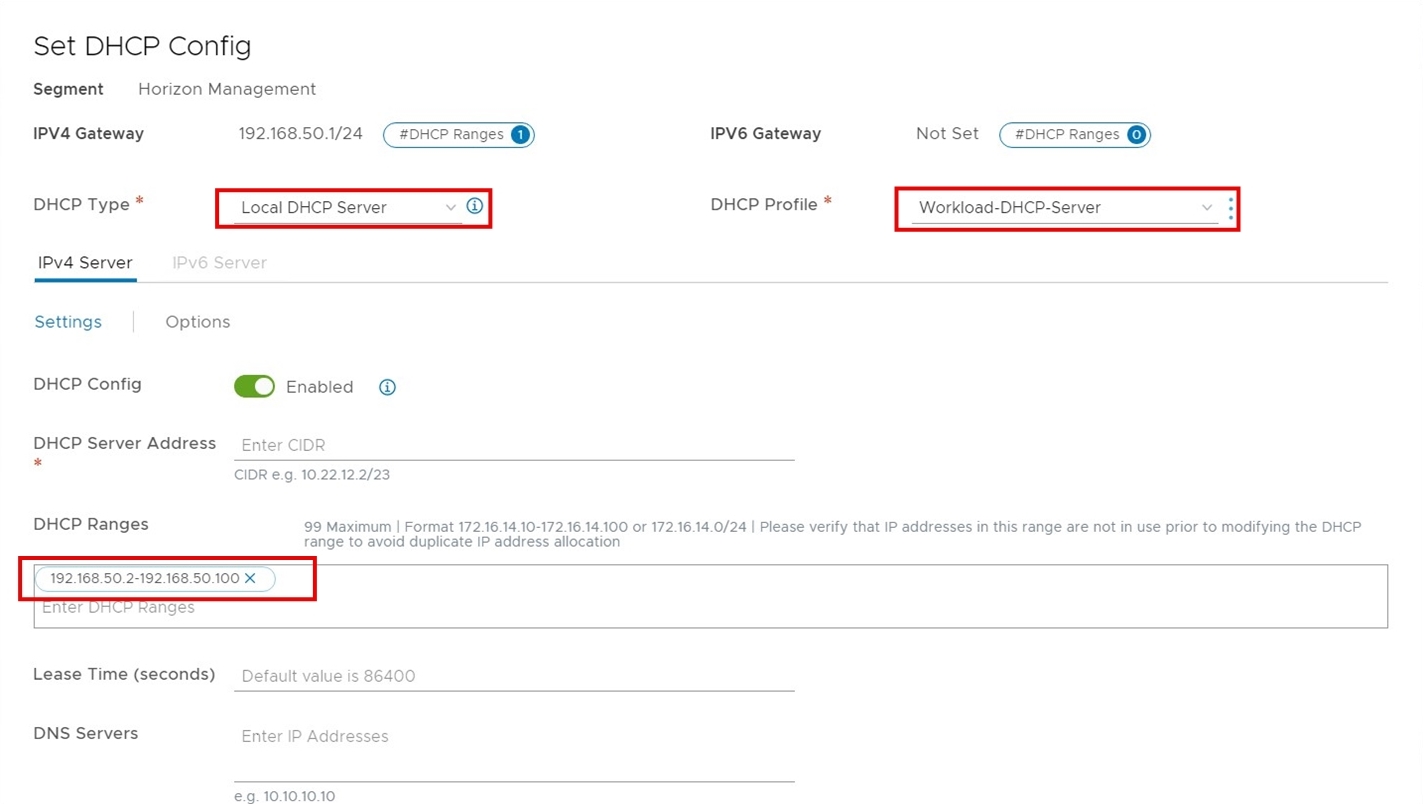

  2. Cliquez sur Set DHCP Config et définissez les paramètres DHCP comme indiqué dans l'image suivante.

    Configuration DHCP pour le segment

  3. Répétez les étapes 1 et 2 pour les trois segments :

    • Gestion d'horizon.
    • UAG interne.
    • Gestion de bureau.

    Remarque : Pour le modèle de déploiement 1 (accès interne uniquement), ignorez la création du segment interne UAG.

  4. Vérifiez que tous les segments sont créés avec l'état Succès et que l'état d'administration est Haut.

    Vérification du statut du segment nouvellement créé

    Remarque :

    • Ces segments doivent maintenant être disponibles.
    • Les réseaux correspondants doivent apparaître dans le SDDC vCenter.

  5. Accédez au tableau de bord du gestionnaire NSX-T, sélectionnez Services réseau et cliquez sur NAT pour ajouter les règles NAT nécessaires.

  6. Créez des règles SNAT (Source Network Address Translation) et NO_SNAT pour les nouveaux segments afin de permettre la communication entre les blocs CIDR VCN et de fournir un accès Internet aux segments superposés.

Tâche 2.3 : ajouter des règles SNAT et NO_SNAT dans NSX-T 4.x

  1. Connectez-vous au gestionnaire NSX, accédez à Networking, sélectionnez NAT sous Network Services et cliquez sur le routeur logique T0.

  2. Sélectionnez T0 en tant que routeur logique et cliquez sur ADD pour ajouter la règle. Veillez à sélectionner la priorité appropriée. L'adresse IP traduite de l'image suivante est une adresse IP de l'adresse IP virtuelle NSX Edge Uplink 1. Pour rechercher l'adresse IP, connectez-vous à la console OCI et accédez à la page récapitulative de la console SDDC.

    Adresse IP NSX Edge à partir de la page Récapitulatif

    Remarque : il est conseillé d'ajouter une saisie unique pour l'ensemble du sous-réseau /16 afin d'éviter une seule entrée pour tous les segments individuels. Cependant, il n'est pas obligatoire et en fonction de la conception, vous pouvez toujours ajouter les règles NAT (Network Address Translation) et SNAT requises. L'exemple de l'image suivante présente l'entrée pour l'ensemble du sous-réseau /16, qui couvre les trois segments de superposition.

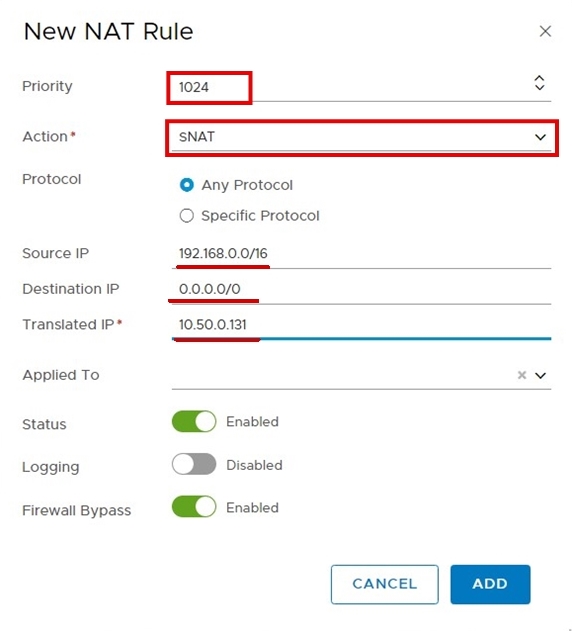

    Ajouter une règle SNAT

  3. Ajoutez la règle NO_SNAT maintenant. Dans le même écran, cliquez sur ADD. L'image suivante présente l'exemple de règle.

    Remarque : l'adresse IP source est un CIDR de segment de surcouche et l'adresse IP de destination est un CIDR OCI VCN. Dans cet exemple, 10.50.0.0/16 est un CIDR VCN. Veillez à sélectionner la priorité appropriée pour une exécution correcte.

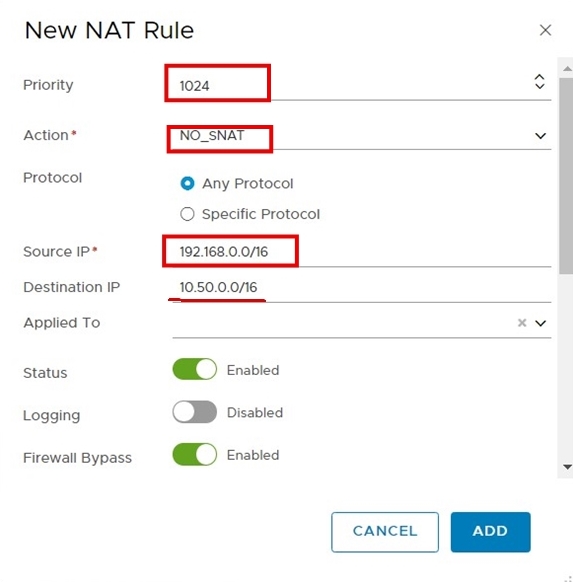

    Ajouter une règle NO_SNAT

Vous devez répéter les règles SNAT et NO_SNAT pour les trois segments de superposition si /16 n'est pas l'approche de conception souhaitée.

Tâche 2.4 : ajout d'un nouveau VLAN pour les appareils UAG (vSphere 8.x)

Tout d'abord, nous allons créer un groupe de sécurité réseau et une table de routage pour le nouveau VLAN UAG.

Remarque : les étapes de cette tâche s'appliquent aux environnements vSphere 8.x.

  1. Accédez à la console OCI, accédez à Networking, Virtual Cloud Networks, Network Security Groups et cliquez sur Créer un groupe de sécurité réseau.

    Assurez-vous que vous êtes dans le compartiment et la région appropriés où le VCN pour le SDDC est déployé.

  2. Entrez le nom du groupe de sécurité réseau et cliquez sur Suivant. Ajoutez des règles de sécurité comme indiqué dans les informations suivantes.

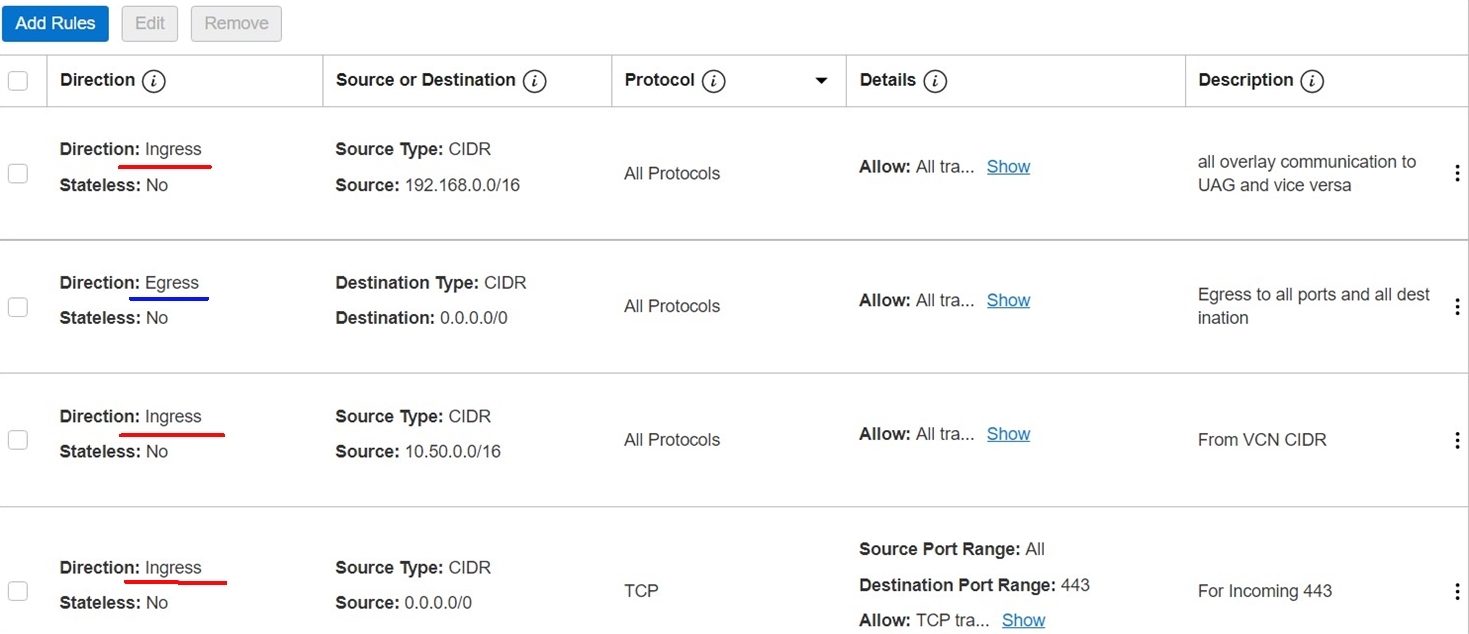

    Création d'un groupe de sécurité réseau pour le VLAN UAG

  3. Accédez à Fonctions de réseau, Réseaux cloud virtuels, Passerelles Internet, cliquez sur Créer une passerelle Internet et suivez l'assistant pour créer une passerelle Internet.

  4. Créez une table de routage pour le nouveau VLAN UAG.

    Accédez à Networking, Virtual Cloud Networks, Route Tables et cliquez sur Créer une table de routage.

  5. Sous Règles de routage, cliquez sur Ajouter des règles de routage et entrez les informations suivantes à configurer.

    • Type de cible : sélectionnez Passerelle Internet.
    • Bloc CIDR de destination : entrez 0.0.0.0/0.

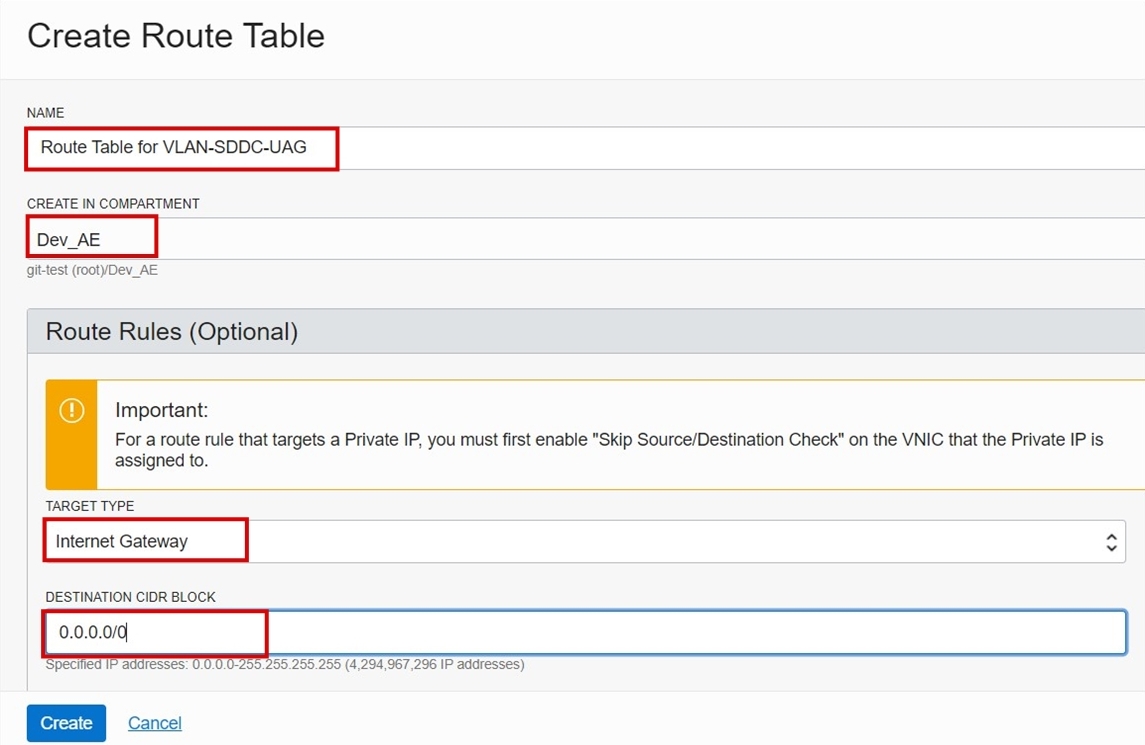

    Créer une table de routage pour un VLAN UAG

  6. Mettez à jour la table de routage créée à l'étape 4 pour ajouter une route à la destination des segments de superposition.

    • Type de cible : adresse IP privée vers l'adresse IP virtuelle en périphérie NSX.
    • Utilisez l'adresse IP Edge NSX (par exemple, 10.50.0.131) comme adresse IP cible.

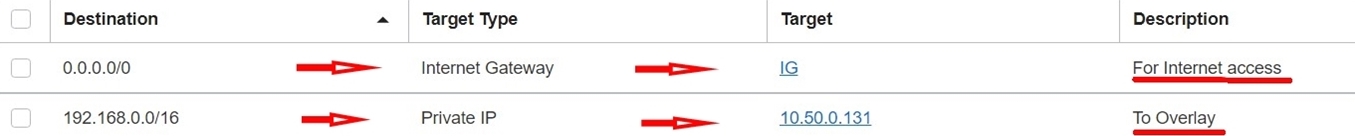

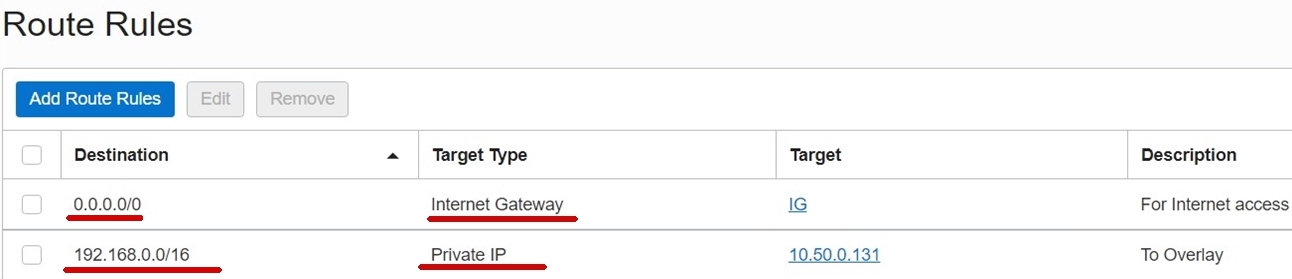

    Règles de routage pour VLAN UAG

  7. Pour créer le VLAN pour UAG, accédez à Fonctions de réseau, Réseaux cloud virtuels, sélectionnez le VCN du SDDC et cliquez sur VLAN. Assurez-vous que vous êtes dans la région et le compartiment appropriés.

  8. Cliquez sur Créer un VLAN.

  9. Indiquez le bloc CIDR dans la plage de VCN et sélectionnez le domaine de disponibilité dans lequel le SDDC est déployé.

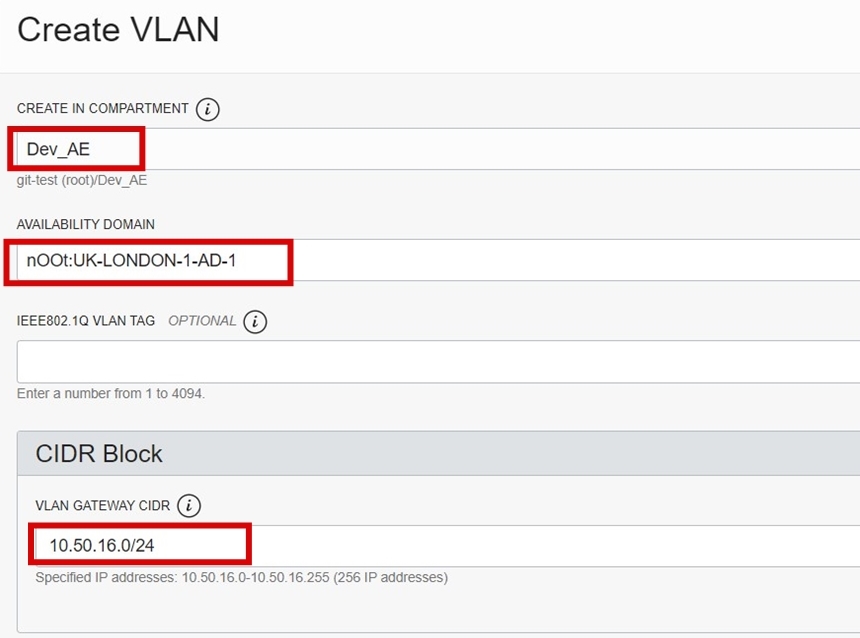

    Création d'un VLAN UAG

  10. Sélectionnez le groupe de sécurité réseau créé à l'étape 2 et la table de routage créée à l'étape 4.

Maintenant, ajoutez ce VLAN nouvellement créé à tous les hôtes ESXi qui font partie du cluster de SDDC.

Tâche 2.5 : attachez le VLAN au cluster de SDDC dans vSphere 8.x

  1. Accédez à la console OCI, accédez à Instances de calcul et sélectionnez Noeud ESXi.

    Répétez cette étape pour tous les noeuds Bare Metal ESXi du cluster Oracle Cloud VMware Solution.

    1. Dans la section Compute, cliquez sur un hôte ESXi (par exemple, Eval-1).

      Récapitulatif d'instance de calcul

    2. Sous Ressources, sélectionnez VNIC attachées et cliquez sur Créer une carte d'interface réseau virtuelle. Vous devez créer deux vNICs par noeud ESXi.

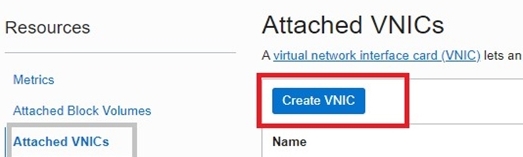

      Créer une carte d'interface réseau virtuelle

    3. Créez deux cartes VNIC.

      1. Entrez un nom sur la page Informations sur la carte d'interface réseau virtuelle.
      2. Sous Réseau, sélectionnez Configuration avancée : VLAN et cliquez sur le fichier VLAN-SDDC-UAG créé dans la tâche 2.4 pour l'UAG.
      3. Sélectionnez la carte d'adaptateur réseau physique (NIC 0 pour la première, NIC 1 pour la seconde).

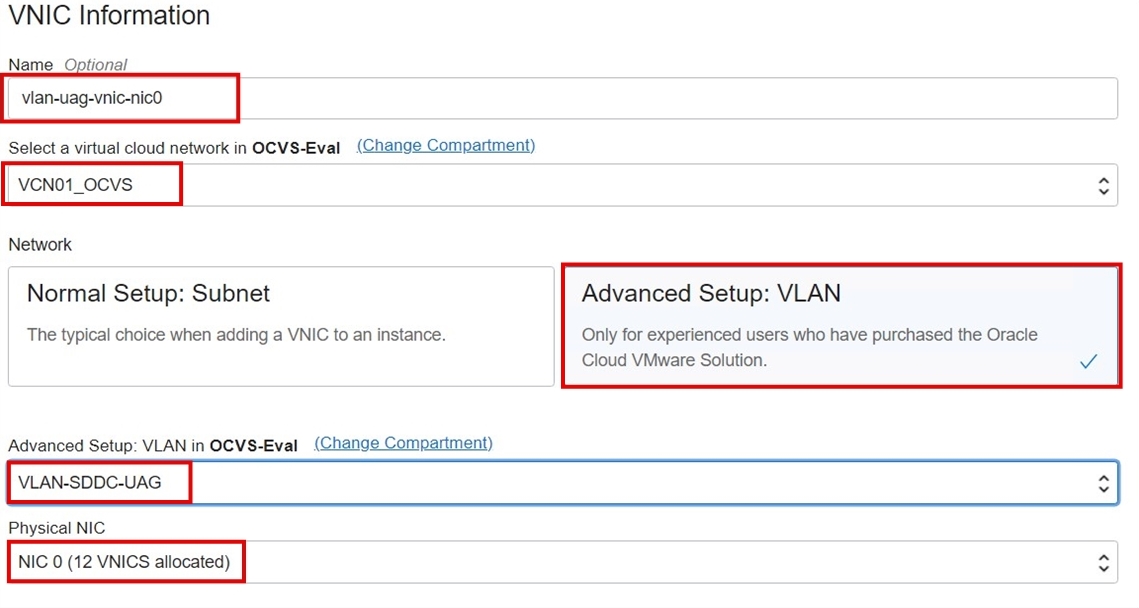

      Examinez l'exemple de la carte NIC 0 : Création d'une carte VNIC avec un VLAN-NIC 0

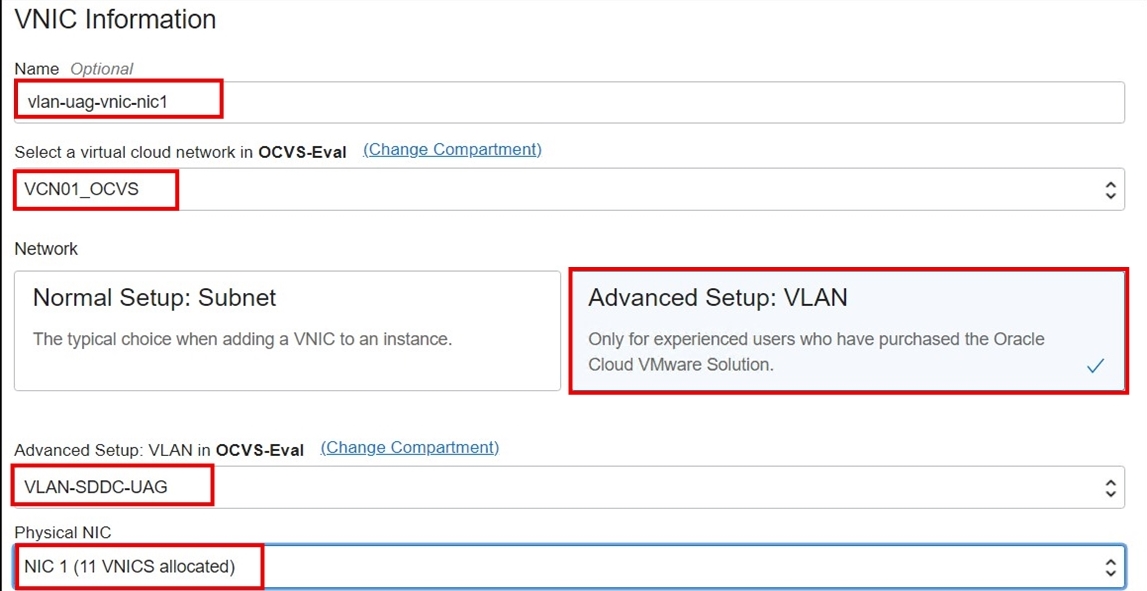

      Examinez l'exemple de la carte NIC 1 : Création d'une carte VNIC avec un VLAN-NIC 1

      Récapitulatif des attachements VNIC : Résumé des NICS

  2. Répétez l'étape 1 pour tous les autres noeuds ESXi Bare Metal (par exemple, Eval-2 et Eval-3).

  3. Collectez les informations de la balise VLAN 802.1Q IEEE.

    1. Accédez à la console OCI, accédez à Networking et cliquez sur Réseaux cloud virtuels (VCN).
    2. Mettez en surbrillance le VLAN que vous venez de créer et notez la balise VLAN IEEE 802.1Q (par exemple, balise VLAN 1052). Votre ID de VLAN sera affiché ici.

  4. Connectez-vous à l'environnement de SDDC vSphere 8.x via vCenter à l'aide de administrator@vsphere.local.

    1. Créez un groupe de ports distribués dans vCenter en référençant les détails du VLAN.

    2. Accédez à Fonctions de réseau, DSwitch, Groupe de ports distribués et cliquez sur Nouveau groupe de ports distribués.

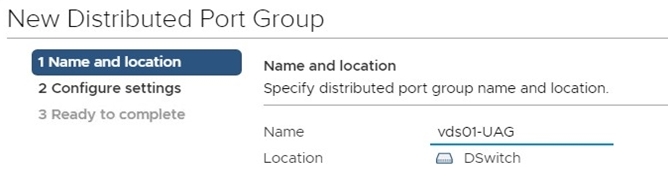

    3. Dans la section Nom et emplacement, entrez un nom pour le groupe de ports distribués.

      Créer un groupe de ports vDS

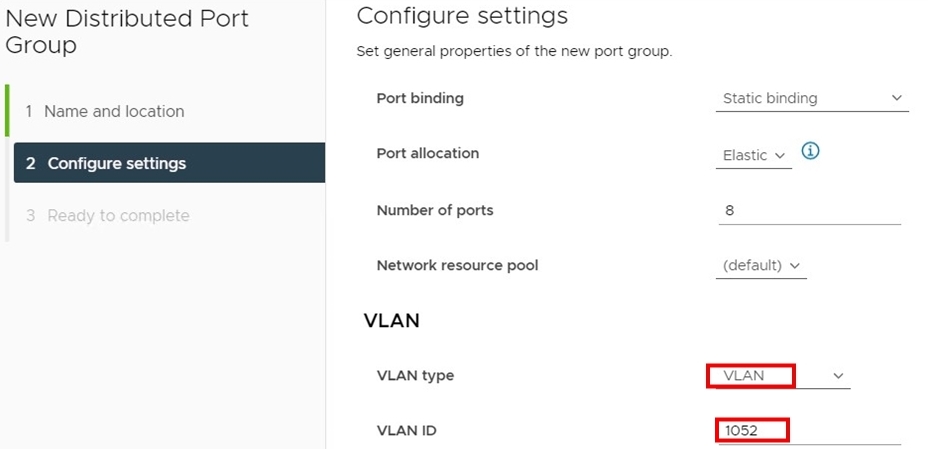

    4. Dans la section Configurer les paramètres, entrez les informations suivantes.

      • Liaison de port : sélectionnez Liaison statique.
      • Nombre de ports : entrez 64.
      • Ajoutez l'ID VLAN que vous avez collecté à partir d'OCI (par exemple, 1052).

      Créer des paramètres de groupe de ports VDS

    5. Modifiez le nouveau groupe de ports distribués et mettez à jour la stratégie Teaming and Failover. Définissez la stratégie d'équilibrage de charge sur Acheminer en fonction de la charge de la carte d'interface réseau physique.

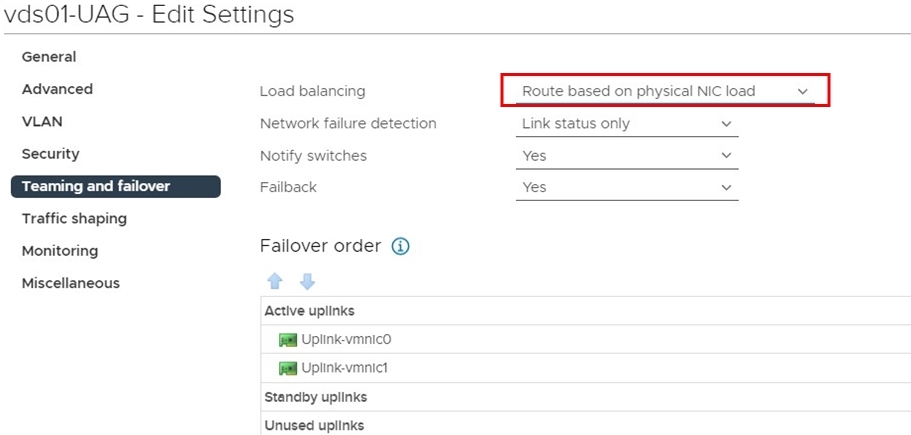

      Mettre à jour la stratégie de groupement et de basculement

Tâche 3 : Déployer et configurer les composants Horizon

Cette tâche fournit des conseils de haut niveau sur le déploiement et la configuration des composants clés Horizon tels que les serveurs de connexion, les passerelles d'accès unifié (UAG) et les bureaux.

Étant donné que de nombreux détails de configuration dépendent de votre environnement et de vos préférences spécifiques, nous vous recommandons vivement de consulter les meilleures pratiques officielles de VMware pour les déploiements Horizon. L'article de la base de connaissances Omnissa Horizon View Best Practices est une excellente ressource pour obtenir des conseils complets.

Prérequis :

Avant de procéder au déploiement du composant Horizon, assurez-vous que les prérequis suivants sont en place.

Tâche 3.1 : Déployer et configurer des serveurs de connexion

  1. Créez deux machines virtuelles de serveur Windows dans le SDDC pour les serveurs de connexion.

  2. Joignez ces deux machines virtuelles de serveur de connexion au contrôleur de domaine Windows Active Directory et créez les enregistrements DNS (Domain Name System) nécessaires dans le serveur DNS interne créé en tant que prérequis.

  3. Sur le premier serveur de connexion, cliquez sur Suivant et sélectionnez Horizon Standard Server.

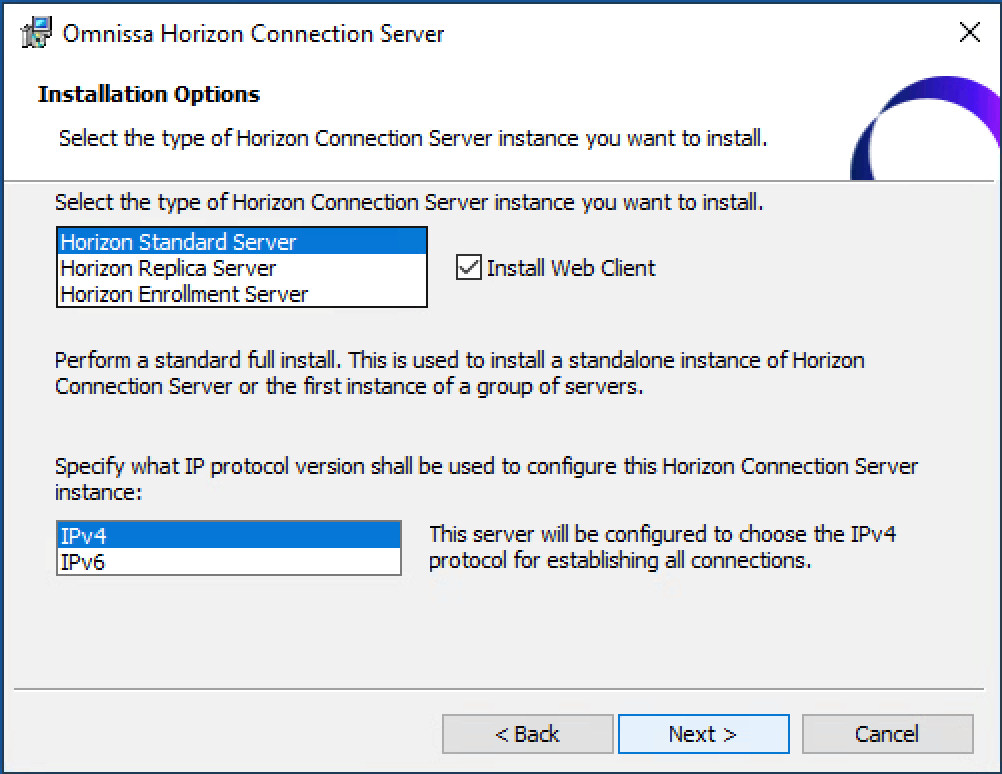

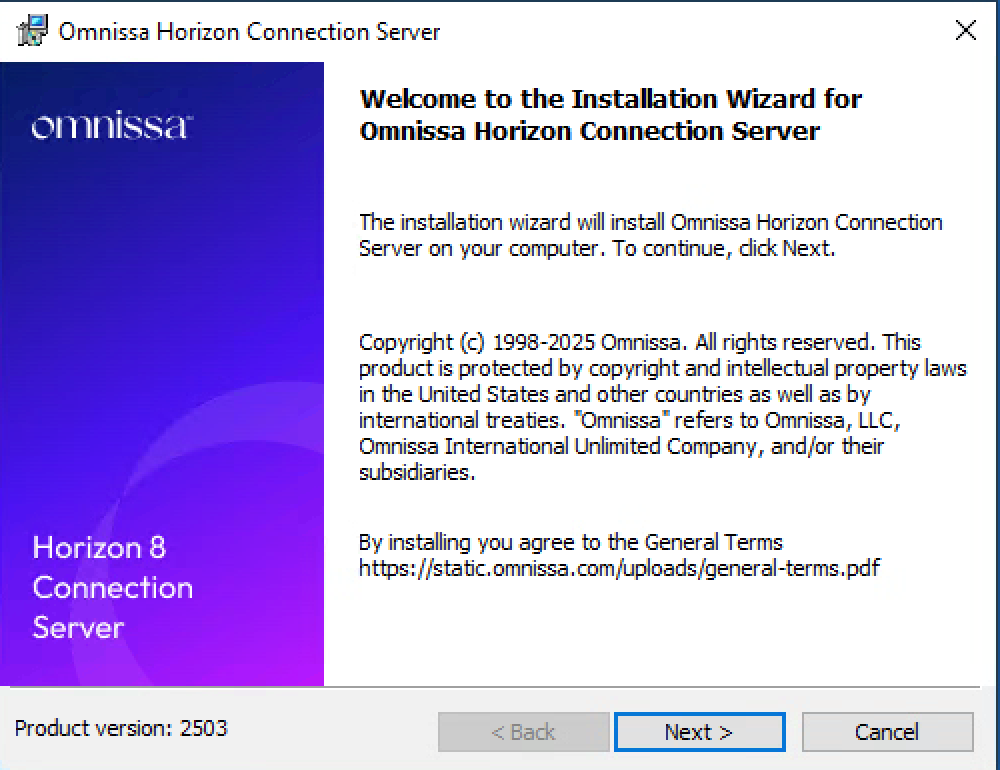

    Serveur de connexion principal Serveur de connexion principal

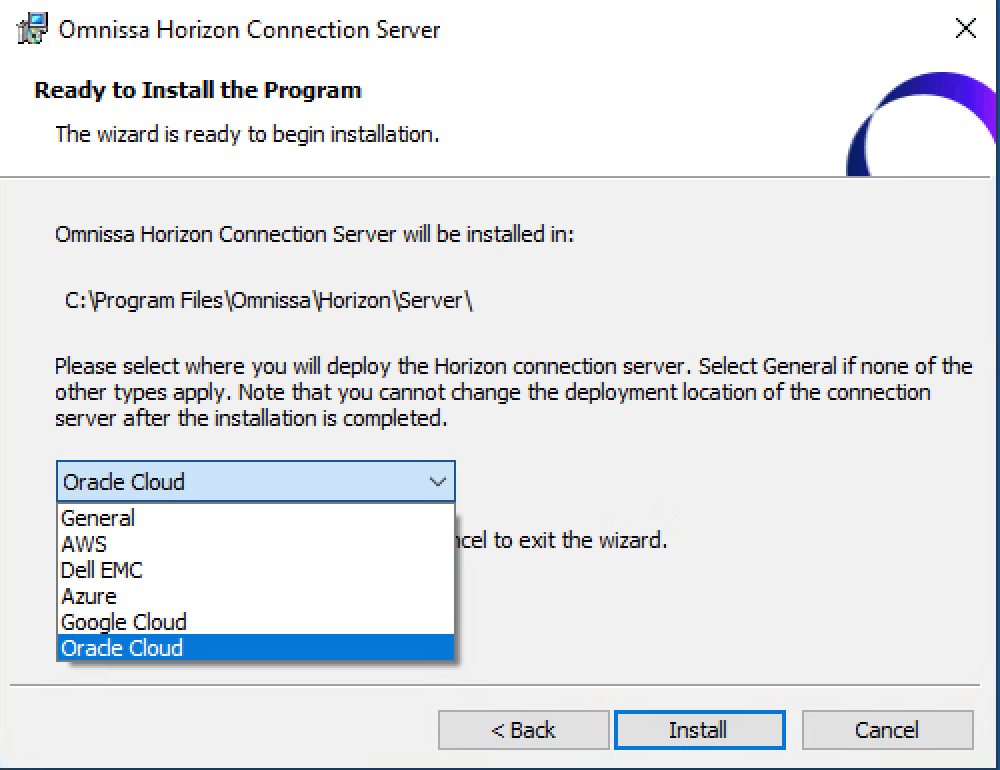

  4. Sélectionnez Oracle Cloud comme emplacement de déploiement et terminez l'installation du premier serveur de connexion.

    Définir Oracle Cloud comme emplacement de déploiement

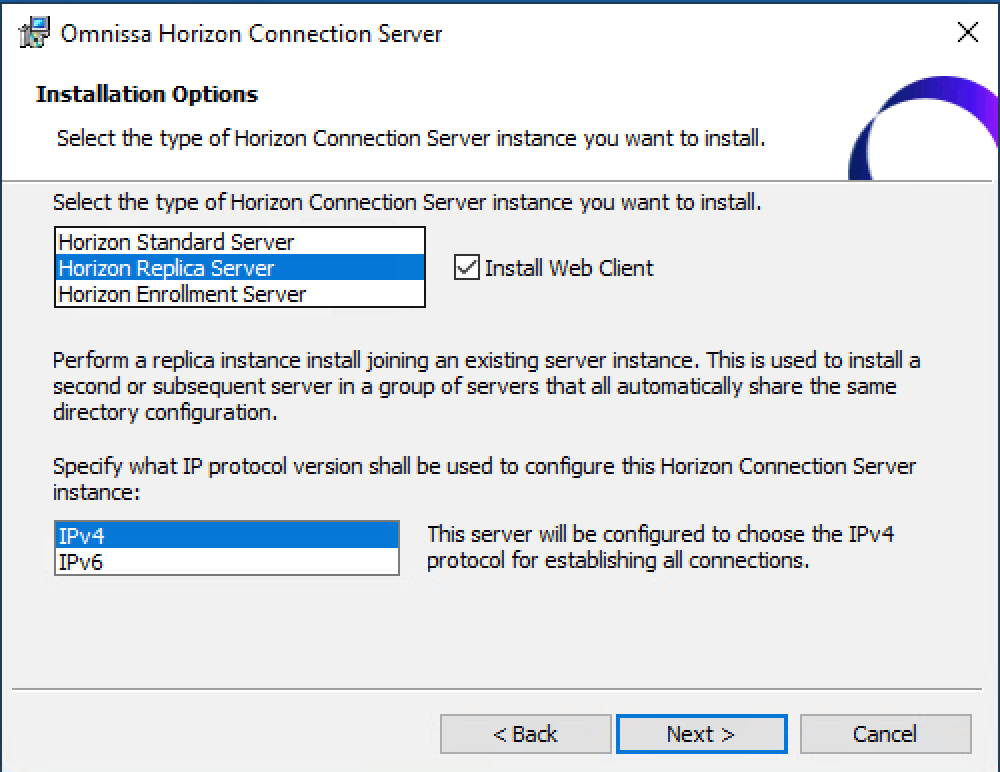

  5. Sur le second serveur de connexion, sélectionnez le type de déploiement Horizon Replica Server et pointez vers le serveur de connexion principal à partir de l'étape 4. Suivez l'assistant d'installation et terminez l'installation du second serveur de connexion.

    Serveur de connexion de réplique

  6. Déployez l'appliance virtuelle ouverte (OVA) pour Horizon Cloud Connector requis pour les licences. Pour plus d'informations, reportez-vous à Connexion d'Horizon Cloud Service à un pod Horizon existant pour utiliser des licences d'abonnement Horizon, des services hébergés dans le cloud ou les deux.

  7. Après avoir déployé les deux serveurs de connexion, lancez la page d'administration en accédant à https://your-primary-connection-server-IP/admin.

    1. Saisissez votre numéro de série Horizon, le cas échéant.

    2. Sous Serveurs, cliquez sur Serveurs vCenter, Ajouter et entrez les informations vCenter.

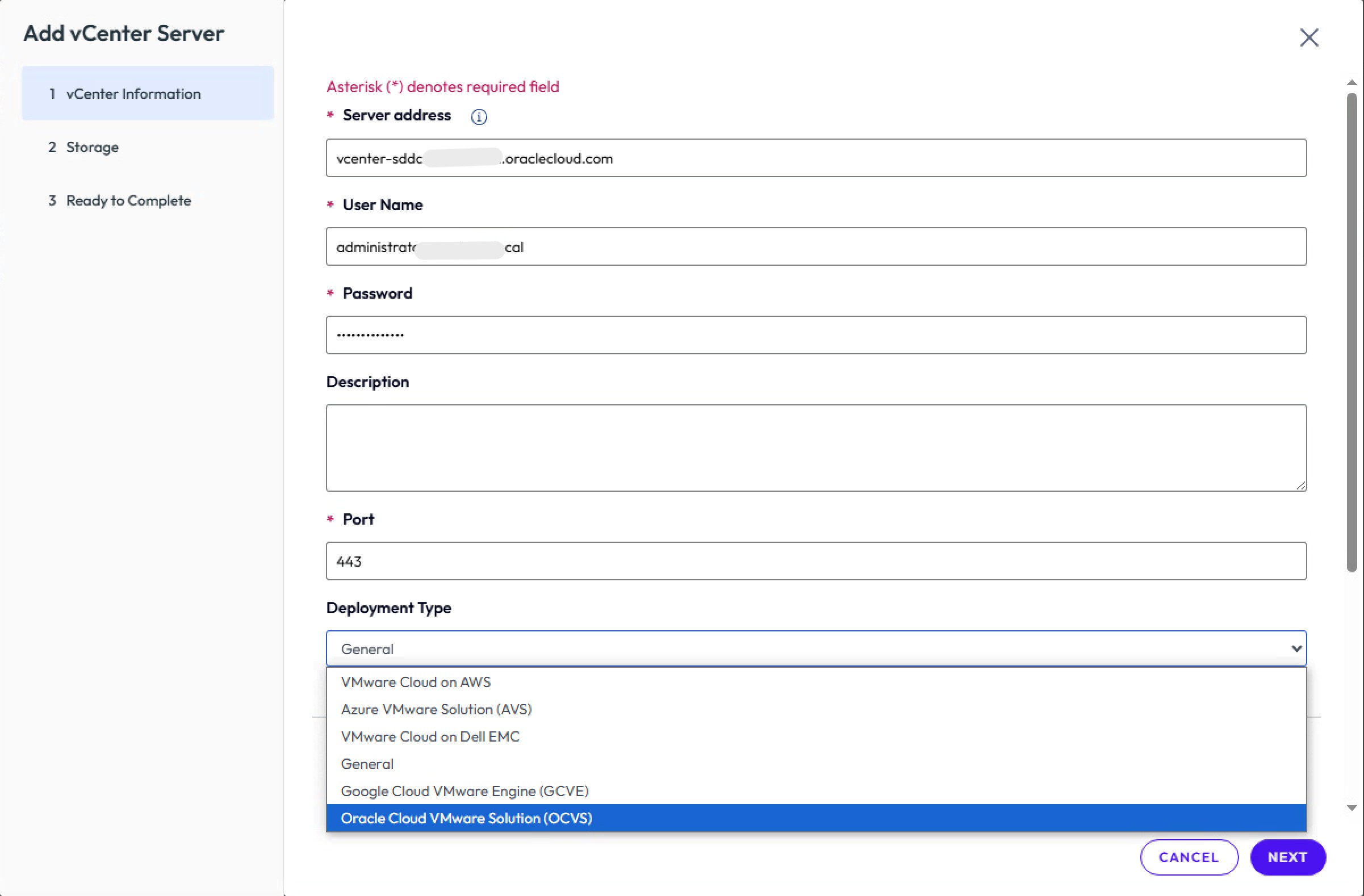

      Ajouter un serveur vCenter au serveur de connexion

    3. Laissez la page Stockage par défaut et terminez l'assistant.

    4. Sous Serveurs, cliquez sur Serveurs de connexion et vérifiez que les serveurs de connexion principal et de réplique sont répertoriés. Sélectionnez le serveur de connexion principal et cliquez sur Modifier.

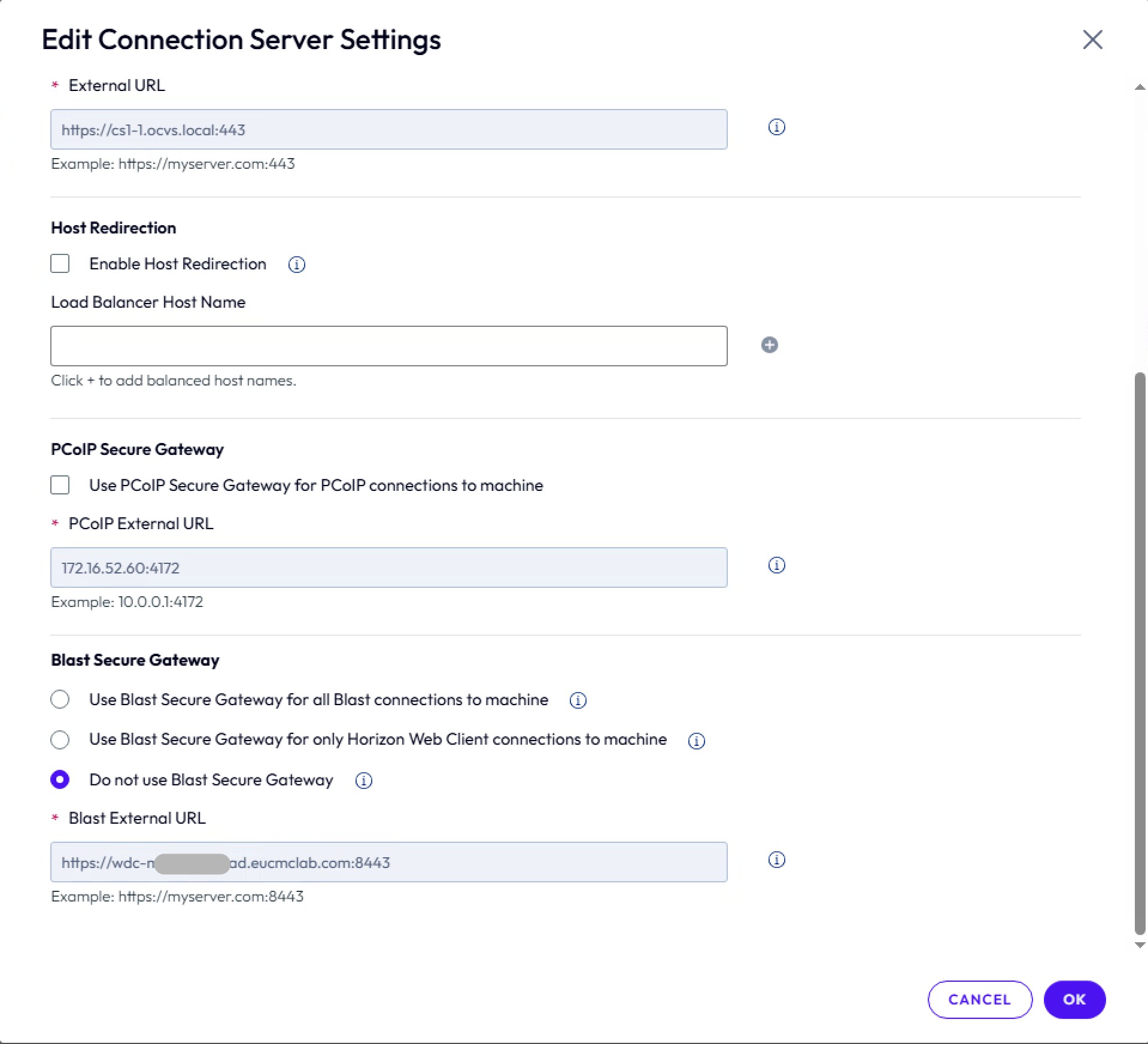

    5. Sur la page Modifier les paramètres du serveur de connexion, entrez les informations suivantes.

      • Désélectionnez Activer la redirection de l'hôte.
      • Désélectionnez PCoIP Secure Gateway.
      • Sélectionnez Ne pas utiliser Blast Secure Gateway sous Blast Secure Gateway.

      Répétez également ces paramètres pour le serveur de connexion de réplique.

      Paramètres du serveur de connexion

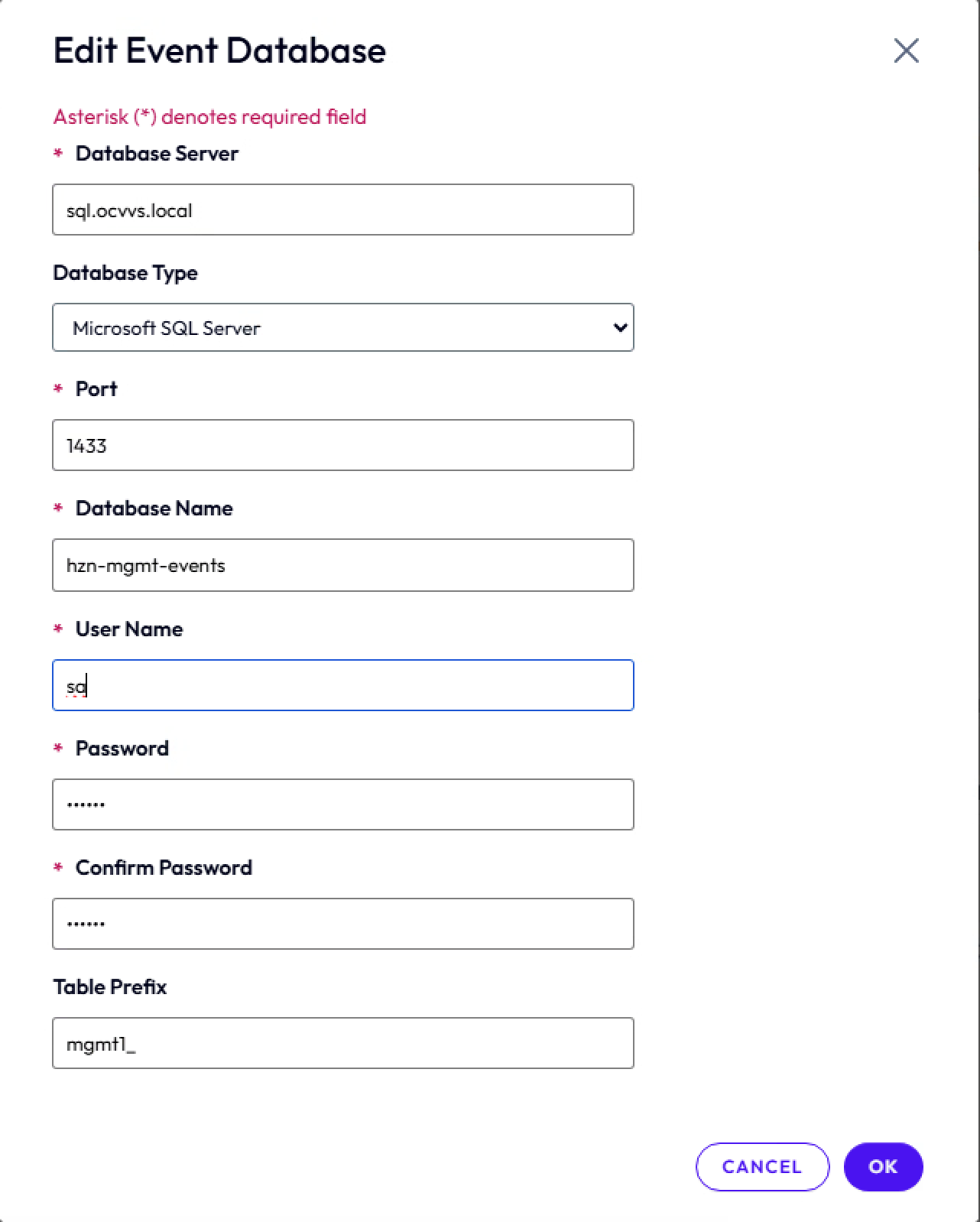

    6. Connectez-vous au serveur de connexion, accédez à Configuration d'événement sous Paramètres et configurez la base de données d'événements pour qu'elle pointe vers la base de données Microsoft SQL Server. Utilisez sa comme nom utilisateur.

      Base de données d'événements avec Microsoft SQL Server

Remarque : les étapes de configuration des paramètres globaux, des pools de bureaux et des fermes ne sont pas incluses dans ce tutoriel car elles varient en fonction des exigences et suivent les implémentations VMware standard.

Tâche 3.2 : Déployer et configurer un UAG

Nous devons déployer deux appliances UAG pour la haute disponibilité et le redimensionnement.

  1. Exécutez l'assistant Déployer le modèle OVF et sélectionnez le groupe UAG OVA des normes FIPS (Non-Federal Information Processing Standards). Sélectionnez les ressources de calcul voulues.

  2. Sur la page Configuration, sélectionnez Deux cartes d'interface réseau et cliquez sur Suivant.

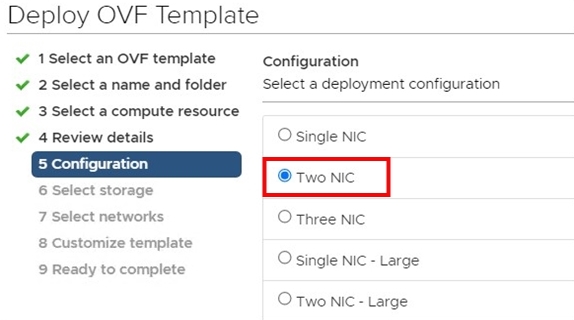

    Déployer deux cartes réseau

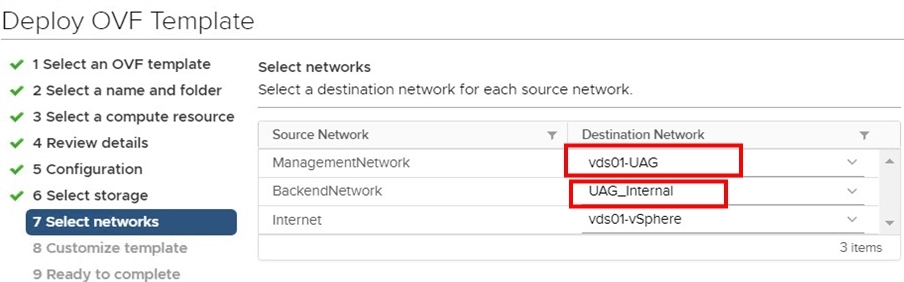

  3. Sur la page Sélectionner des réseaux, sélectionnez ManagementNetwork en tant que groupe de ports distribués UAG et sélectionnez BackendNetwork en tant que segment de superposition interne UAG créé dans un environnement NSX. Conservez la valeur par défaut pour Internet et cliquez sur Next.

    Déployer la sélection NIC

  4. Sous Personnaliser le modèle, sélectionnez Propriétés réseau, STATICV4 et configurez l'adresse IPv4 à partir du réseau VLAN UAG. Indiquez le nom d'identificateur unique pour le nom de l'appliance de passerelle unifiée.

  5. Sous Options de mot de passe, définissez le mot de passe root et le mot de passe administrateur.

  6. Sous Propriétés système, activez SSH et terminez l'assistant.

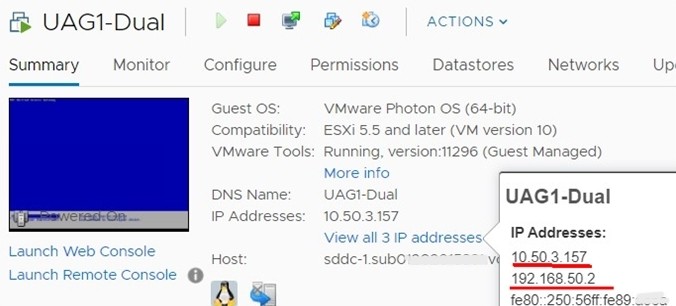

  7. Mettez l'appareil UAG sous tension. Vous devez voir deux adresses IP, l'une du VLAN UAG et l'autre du segment interne UAG superposé NSX.

    Récapitulatif des adresses IP

  8. Connectez-vous à la console OCI, accédez à Networking, Virtual Cloud Networking, SDDC VCN, VLAN, sélectionnez VLAN-SDDC-UAG VLAN et créez un accès externe pour obtenir les adresses IP publiques de vos UAG.

  9. Cliquez sur Ajouter un accès externe et sélectionnez Accès public comme type d'accès externe.

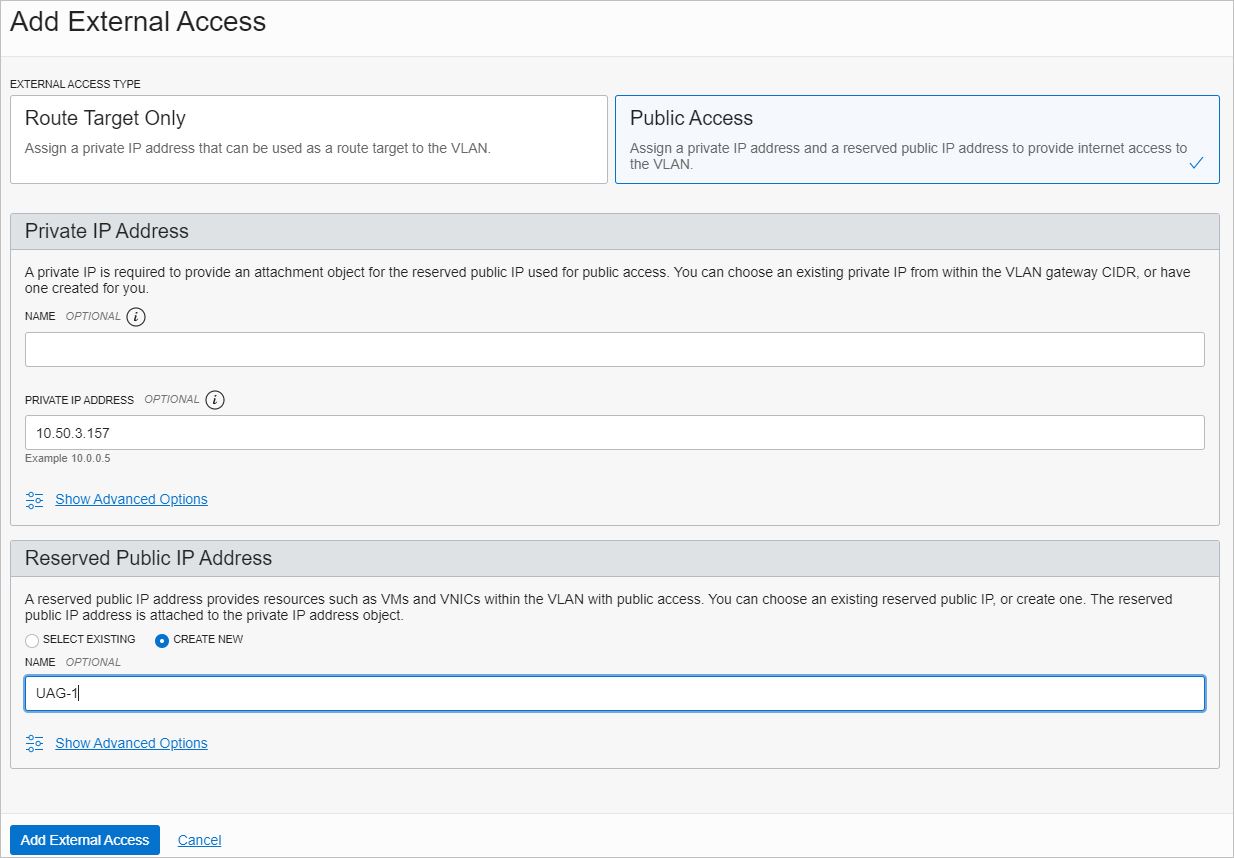

    Ajouter une adresse externe

  10. Entrez l'adresse IP privée du VLAN UAG du premier appareil UAG (par exemple, 10.50.3.157).

  11. Dans la section Adresse IP publique réservée, sélectionnez Créer nouveau, indiquez un nom unique, puis cliquez sur Ajouter un accès externe.

    Remarque : après avoir effectué les étapes 8 à 10, le mappage des adresses IP privées et publiques de votre appliance UAG apparaît.

  12. Répétez les étapes 1 à 11 pour le deuxième appareil UAG.

    Remarque : à ce stade, vous disposez d'une adresse IP publique pour chaque appliance UAG.

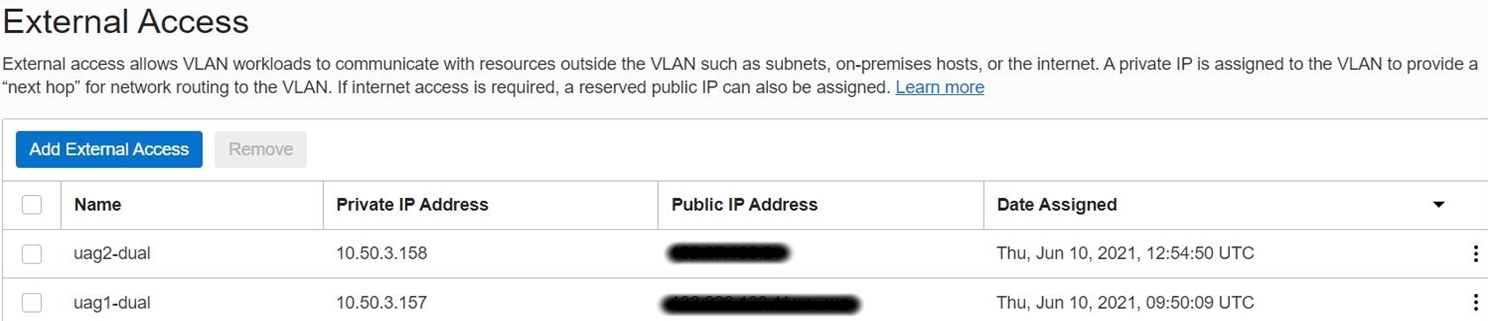

    Accès externe public

  13. Créez un enregistrement DNS public à l'aide de l'adresse IP publique reçue à l'étape 8 pour chaque appareil UAG. Créez ensuite des routages à partir de l'appliance UAG pour la communication avec le segment d'équilibreur de charge et les serveurs de connexion.

    Remarque : la communication se produit entre l'hôte de bastion et le segment de superposition NSX à des fins de gestion, ce qui est requis pour la gestion de l'appareil UAG via l'interface graphique Web (GUI).

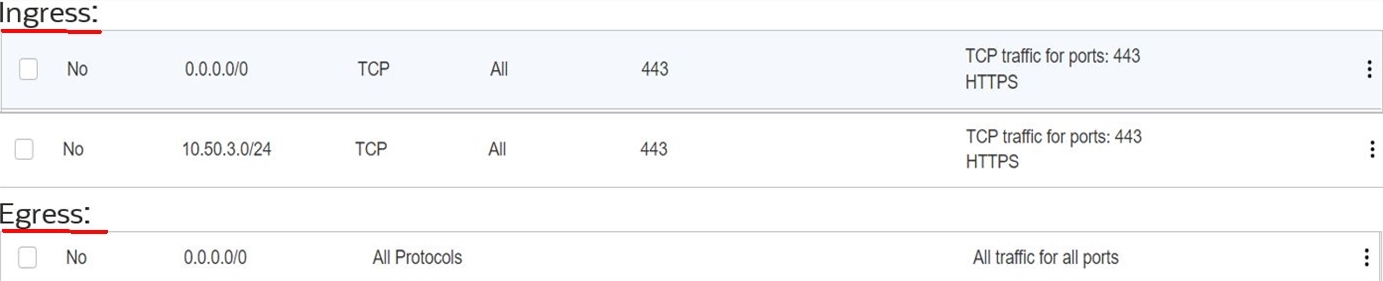

  14. Créez une entrée dans le sous-réseau public de l'hôte de bastion avec l'adresse IP privée comme type de cible vers l'adresse IP virtuelle NSX Edge pour la destination 192.168.0.0/16 (applicable si vous souhaitez accéder à l'interface graphique Web de l'appliance UAG à partir de l'hôte de bastion).

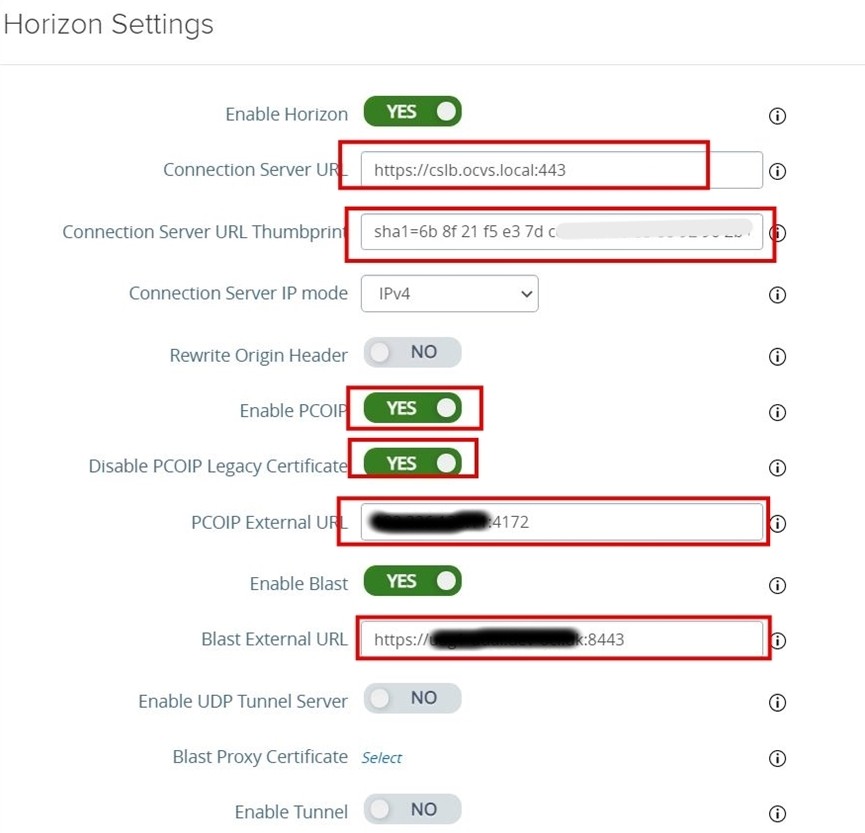

  15. Connectez-vous à la console UAG à partir de vSphere à l'aide de l'utilisateur root et ajoutez des entrées de routage.

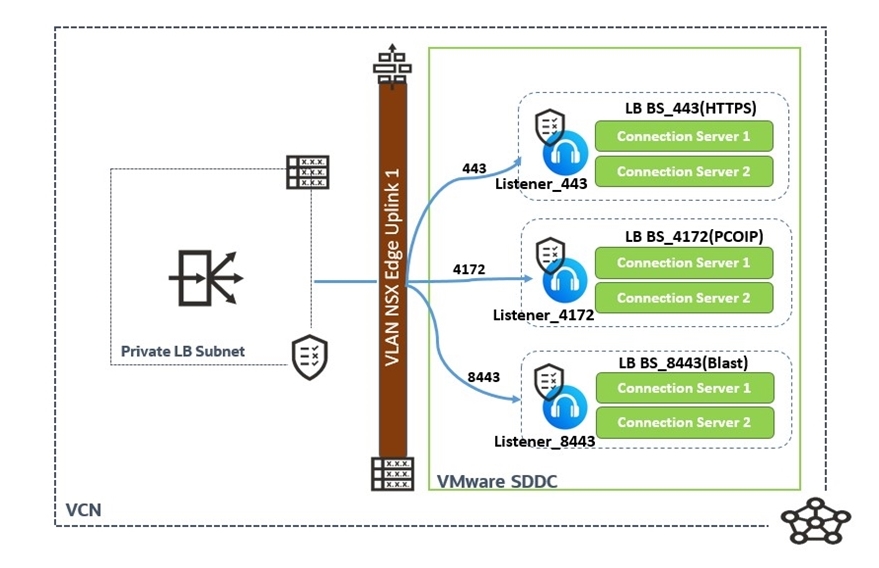

  16. Ajoutez ces routages une fois l'équilibreur de charge OCI déployé et configuré. Ces deux adresses IP appartiennent aux instances de vérification de l'état de l'équilibreur de charge UAG.

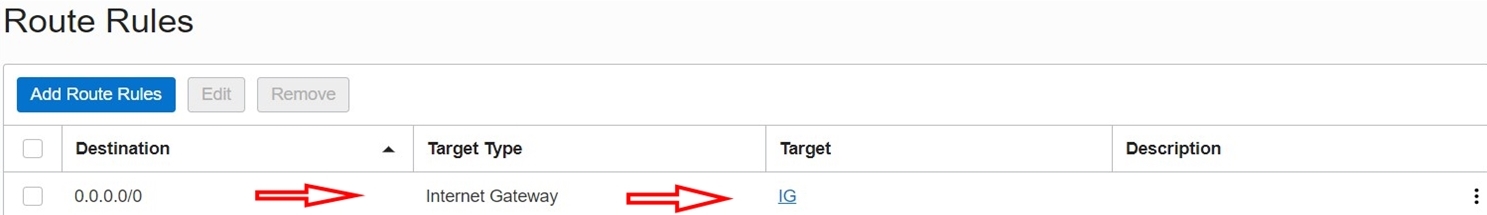

    Entrée de table de routage pour LBaaS

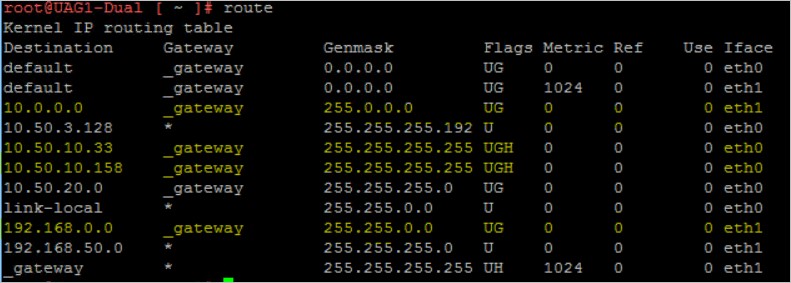

    L'image suivante présente l'entrée de routage pour l'ensemble de la plage de la route explicite à partir de la passerelle superposée.

    Règle de routage pour toute la plage

    L'image suivante montre le réseau superposé pour couvrir tous les segments faisant partie de ce déploiement.

    Règle de routage pour le segment de superposition

    L'image suivante présente le récapitulatif des routes à partir de l'appareil UAG.

    Récapitulatif des itinéraires depuis UAG

    Remarque :

    • eth0 provient du réseau soutenu par VLAN et eth1 provient du segment de superposition. Reportez-vous aux règles de routage marquées jaune.
    • Avant de continuer, veillez à terminer la configuration de l'équilibreur de charge OCI privé pour le serveur de connexion afin d'obtenir l'adresse IP virtuelle (VIP) LBaaS. Reportez-vous à la section Déploiement et configuration d'un équilibreur de charge privé dans la tâche 4. Revenez à cette tâche après avoir terminé la configuration de l'équilibreur de charge OCI.

  17. Créez un enregistrement DNS pour l'adresse IP virtuelle d'équilibreur de charge de serveur de connexion obtenue.

  18. Ajoutez une entrée dans /etc/resolv.conf pour pointer vers le serveur DNS interne où tous les enregistrements DNS sont créés. L'UAG doit communiquer sur le nom d'hôte de l'adresse IP virtuelle de l'équilibreur de charge du serveur de connexion.

  19. Configurez les appliances UAG en accédant à la page Web de l'appliance à l'aide de https://<private-hostname-ip>:9443/admin.

  20. Connectez-vous avec les informations d'identification d'administration et activez Paramètres de service en périphérie sous Paramètres généraux.

  21. Indiquez l'URL du serveur de connexion.

    Remarque : cette URL doit être l'entrée DNS interne de l'adresse IP virtuelle privée de l'équilibreur de charge OCI, qui équilibre la charge des serveurs de connexion standard et de réplique. Pour la configuration d'équilibreur de charge OCI privé, reportez-vous à la note sur la configuration LBaaS privée après l'étape 15.

  22. Collez l'empreinte de l'URL du serveur de connexion et veillez à inclure les empreintes SHA1 des deux serveurs de connexion.

    1. Pour obtenir l'empreinte, accédez à l'URL du serveur de connexion à l'aide de https://primary-connection-server/admin, cliquez sur cadenas, certificat, détails, puis sur empreinte.

    2. Répétez cette opération pour le serveur de réplication.

    3. Combinez les deux empreintes en une seule ligne.

      sha1=6b 8f 21 f5 e3 7d ce 7f b0 8d 33 88 92 96 2b e9 86 3a 24 b3,sha1=6f 5d xx xx xx xx xx xx xx xx xx xx b4 82 7e ae 11 b3 65 4f

  23. Activez PC sur IP (PCoIP) et activez Désactiver le certificat PCOIP hérité.

  24. Dans le champ URL externe PCoIP, entrez l'adresse IP publique de l'appareil UAG avec le port 4172. Par exemple, 150.100.222.23:4172.

  25. Sur la page Paramètres d'horizon, sélectionnez Activer le souffle et entrez l'URL externe de souffle en tant qu'enregistrement DNS public associé à l'appareil UAG avec le port 8443. Par exemple, https://xyz.company.com:8443, où xyz.company.com est l'enregistrement d'hôte DNS public pour l'adresse IP 150.100.222.23.

    Configuration UAG

  26. Répétez les étapes 1 à 25 pour le deuxième appareil UAG.

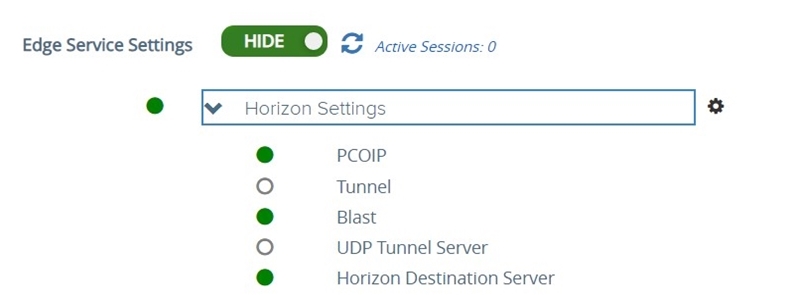

  27. Vous devez voir le statut vert dans l'interface graphique Web de l'appareil UAG après une configuration réussie.

    Récapitulatif paramètres UAG

  28. Connectez-vous à l'interface graphique Web des serveurs de connexion et vérifiez si les UAG sont enregistrés. Accédez à Paramètres, à Serveurs et cliquez sur Passerelles.

Tâche 4 : sélection d'une option Oracle Cloud Infrastructure Load Balancer (LBaaS) pour Horizon

Pour sélectionner la méthodologie d'équilibrage de charge Horizon appropriée, vous devez décider des modèles de trafic entrant et sortant pour la base d'utilisateurs de bureau. Les méthodes suivantes sont couramment utilisées :

Déployer et configurer un équilibreur de charge OCI privé

Cette section décrit les étapes de configuration de LBaaS natif OCI pour les serveurs de connexion. Pour plus d'informations, reportez-vous à l'architecture suivante.

LBaaS privé pour les serveurs de connexion

Remarque : le tableau suivant répertorie la configuration de back-end, de processus d'écoute, de port et de protocole pour LBaaS.

Ensembles de back-ends Back-ends Processus d'écoute Port Protocole
BS_443 (HTTP) Serveur de connexion 1 et serveur de connexion 2 Listener_443 443 TCP
BS_4172 (PCOIP) Serveur de connexion 1 et serveur de connexion 2 Listener_4172 4 172 TCP
BS_8443 (explosion) Serveur de connexion 1 et serveur de connexion 2 Listener_8443 8 443 TCP

  1. Connectez-vous à la console OCI et accédez à Networking, puis sélectionnez Equilibreurs de charge. Remplacez la région et le compartiment par le compartiment et la région souhaités.

  2. Cliquez sur Créer un équilibre de charge et sélectionnez Equilibreur de charge pour Type. Ne sélectionnez pas l'équilibreur de charge réseau.

  3. Entrez le nom de l'équilibreur de charge et sélectionnez Privé pour le type de visibilité. Dans la section Bande passante, sélectionnez Formes flexibles et choisissez la bande passante minimale et maximale requise.

  4. Sélectionnez le VCN et le sous-réseau privé créés dans les tâches précédentes pour héberger le LBaaS privé, puis cliquez sur Suivant.

  5. Sélectionnez Hachage IP comme stratégie d'équilibrage de charge.

    Remarque : n'ajoutez pas de back-ends à ce stade (nous le ferons plus tard).

  6. Sélectionnez Protocole de stratégie de vérification de l'état comme TCP et remplacez Port par 443. Conservez les paramètres par défaut pour Intervalles et Délais d'expiration. Cliquez sur Suivant pour ajouter un processus d'écoute.

  7. Entrez le nom du processus d'écoute et sélectionnez TCP comme type de trafic du processus d'écoute. Indiquez 443 comme Port et conservez les paramètres par défaut.

    Remarque : si vous prévoyez d'utiliser des certificats signés par une autorité de certification, sélectionnez HTTPS comme type de trafic de processus d'écoute et téléchargez les certificats SSL valides. Pour plus d'informations, reportez-vous à la documentation OCI LBaaS.

  8. Cliquez sur Soumettre et attendez que le statut de l'équilibreur de charge passe au vert.

  9. Ajoutez les back-ends et les processus d'écoute en fonction du tableau présenté précédemment dans cette section.

  10. Notez l'adresse IP privée LBaaS et créez un enregistrement DNS interne qui sera appelé URL VIP du serveur de connexion Horizon.

    1. Ajoutez la règle de routage pour le sous-réseau privé LBaaS avec le type de cible adresse IP virtuelle superposée NSX. L'image suivante présente la table de routage pour LBaas privé. L'exemple montre que 192.168.0.0/16 est le sous-réseau superposé NSX pour la gestion et 10.50.0.131 est l'interface de liaison montante pour le VLAN de liaison montante NSX Edge. Cela couvrira les trois segments de superposition.


    2. Mettez à jour la règle de sécurité de sous-réseau privé LBaaS pour accepter la communication du segment de superposition NSX. Les images suivantes présentent la liste de sécurité de l'équilibreur de charge OCI privé. La règle de sécurité accepte la communication entre le sous-réseau superposé NSX et LBaaS.

      Entrant:


      Sortant:


    3. Mettez à jour le groupe de sécurité réseau pour NSX-Edge-Uplink1 afin d'accepter la communication à partir du sous-réseau privé LBaaS. L'image suivante présente le groupe de sécurité réseau NSX-Edge-Uplink1 où 10.50.10.0/24 est le CIDR de sous-réseau privé LBaaS.


Déployer et configurer un équilibreur de charge OCI public

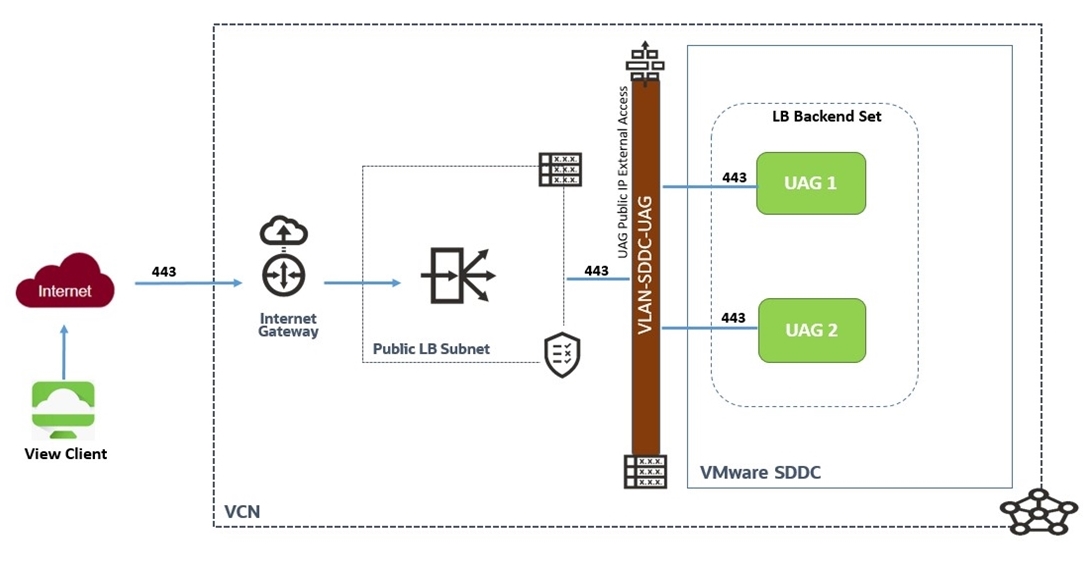

Cette section décrit les étapes de configuration de LBaaS natif OCI pour l'accès externe UAG. Pour plus d'informations, reportez-vous à l'architecture suivante.

Public LBaaS pour les appliances UAG

Remarque : le tableau suivant répertorie la configuration de back-end, de processus d'écoute, de port et de protocole pour LBaaS.

Ensembles de back-ends Back-ends Processus d'écoute Protocole Port
BS_443 (HTTP) Passerelle d'accès unifié 1 et passerelle d'accès unifié 2 Listener_443 TCP 443

  1. Connectez-vous à la console OCI et accédez à Networking, puis sélectionnez Equilibreurs de charge. Remplacez la région et le compartiment par le compartiment et la région souhaités.

  2. Cliquez sur Créer un équilibrage de charge et sélectionnez Equilibreur de charge comme type, Ne sélectionnez pas l'équilibreur de charge réseau.

  3. Entrez le nom de l'équilibreur de charge et sélectionnez Public comme type de visibilité. Cliquez sur Adresse IP réservée et sélectionnez Créer une adresse IP réservée. Entrez le nom de l'adresse IP et sélectionnez le compartiment.

  4. Dans la section Bande passante, sélectionnez Formes flexibles et choisissez la bande passante minimale et maximale requise.

  5. Sélectionnez le VCN et le sous-réseau public créés dans les tâches précédentes pour héberger le LBaaS public, puis cliquez sur Suivant.

  6. Sélectionnez Hachage IP comme stratégie d'équilibrage de charge.

    Remarque : n'ajoutez pas de back-ends à ce stade. Nous le ferons ultérieurement.

  7. Dans la section Spécifier une stratégie de vérification de l'état, sélectionnez TCP et remplacez Port par 443. Conservez les paramètres par défaut pour Intervalles et Délais d'expiration. Cliquez sur Suivant pour ajouter un processus d'écoute.

  8. Entrez le nom du processus d'écoute et sélectionnez TCP comme type de trafic du processus d'écoute. Indiquez le port 443 et conservez les paramètres par défaut.

    Remarque : si vous prévoyez d'utiliser des certificats signés par une autorité de certification, sélectionnez HTTPS comme type de trafic du processus d'écoute et téléchargez les certificats SSL valides. Pour plus d'informations, reportez-vous à la documentation OCI LBaaS.

  9. Cliquez sur Soumettre et attendez que le statut de l'équilibreur de charge passe au vert.

  10. Ajoutez les back-ends et les processus d'écoute en fonction du tableau présenté précédemment dans cette section.

  11. Notez l'adresse IP publique LBaaS et créez un enregistrement DNS externe pour l'accès public à l'infrastructure VDI.

  12. Ajoutez l'entrée de table de routage pour le sous-réseau public d'équilibreur de charge OCI.

    L'image suivante présente l'entrée de table de routage pour le sous-réseau public LBaaS.

    LBaaS Entrée de table de routage pour la passerelle Internet

    L'image suivante présente l'entrée de table de routage pour VLAN-SDDC-UAG. Nous avons couvert cette étape lors de la création du VLAN UAG. Si vous avez suivi les étapes de création de VLAN UAG, vous devriez voir une entrée de routage similaire dans la table de routage pour le VLAN UAG.

    Entrée de table de routage pour VLAN UAG

    L'image suivante présente la liste de sécurité des communications réseau et les règles de groupe de sécurité réseau pour le fichier LBaaS public. Dans cet exemple, 10.50.3.0/24 est un sous-réseau VLAN pour l'appareil Horizon UAG.

    Liste de sécurité LBaaS publique

    L'image suivante présente le groupe de sécurité réseau pour le VLAN UAG du SDDC. Cette étape est déjà traitée lors du processus de création de VLAN UAG dans les étapes initiales. Si vous avez suivi les étapes de création de VLAN UAG, vous devriez voir un groupe de sécurité réseau similaire à l'image suivante.

    Groupe de la sécurité réseau pour le VLAN UAG

Une fois la configuration publique et privée de l'équilibreur de charge OCI terminée, la configuration Horizon peut être testée à l'aide d'Horizon Client.

Accusés de réception

Ressources de formation supplémentaires

Explorez d'autres ateliers sur le site docs.oracle.com/learn ou accédez à d'autres contenus d'apprentissage gratuits sur le canal Oracle Learning YouTube. En outre, visitez le site education.oracle.com/learning-explorer pour devenir un explorateur Oracle Learning.

Pour obtenir de la documentation sur le produit, consultez Oracle Help Center.
