OCI Full Stack Disaster RecoveryによるOCI Kubernetes Engine(ステートフル)のスイッチオーバーおよびフェイルオーバー計画の自動化

イントロダクション

Oracle Cloud Infrastructure Full Stack Disaster Recovery(OCI Full Stack DR)は、世界中のOracle Cloud Infrastructure(OCI)リージョン間のコンピュート、データベース、アプリケーションの移行をワンクリックで調整します。お客様は、既存のインフラストラクチャ、データベースまたはアプリケーションを再設計または再設計することなく、特別な管理サーバーや変換サーバーを必要とせずに、1つ以上のビジネス・システムをリカバリするために必要なステップを自動化できます。

Oracle Cloud Infrastructure Kubernetes Engine (OKE)は、コンテナ化されたワークロードの開発、導入、運用を大規模に簡素化するマネージドKubernetesサービスです。OKEを使用すると、基盤となるOCI Compute、ネットワーキングおよびストレージ・サービスを活用するKubernetesクラスタを迅速に作成、管理および使用できます。

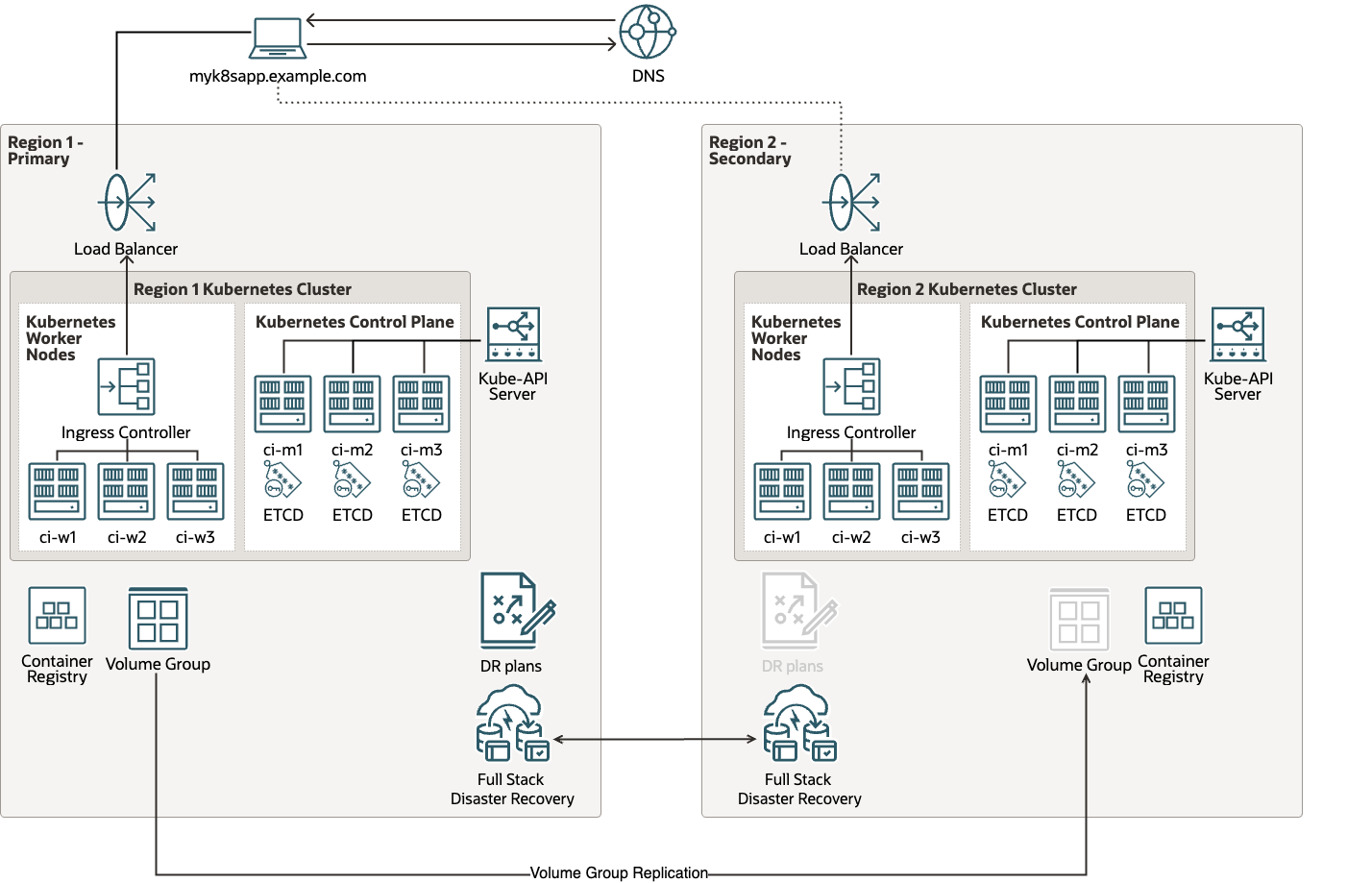

デプロイメント・アーキテクチャ

目的

このチュートリアルでは、次のタスクについて説明します。

• タスク1: OKEおよびOCI Full Stack Disaster Recoveryの動的グループおよびポリシーの作成
• タスク2: プライマリDR保護グループへのプライマリOKEクラスタの追加
• タスク3: プライマリDR保護グループへのボリューム・グループの追加
• タスク4: スタンバイDR保護グループへのスタンバイOKEクラスタの追加
• タスク5: 開始ドリル計画の作成
• タスク6: 開始ドリル計画の実行
• タスク7: スタンバイOKEクラスタで実行されているアプリケーションの確認
• タスク8: ストップ・ドリル計画の作成
• タスク9: ストップ・ドリル計画の実行
• タスク10: スタンバイOKEクラスタでのクリーンアップの確認

ノート:このチュートリアルでは、プライマリ・リージョンはフランクフルト、スタンバイ・リージョンはアムステルダムです。

前提条件

• このチュートリアルでは、DR保護グループ(DRPG)がすでに存在し、両方のリージョンに既存のDR計画があることを前提としています。

• このチュートリアルでは、リーダーに管理者権限があり、OCI Full Stack DRに必要なOracle Cloud Infrastructure Identity and Access Management (OCI IAM)ポリシーがすでに整っていることを前提としています。詳細は、フル・スタックDRを使用するためのIdentity and Access Management (IAM)ポリシーの構成およびフル・スタック・ディザスタ・リカバリのポリシーを参照してください。

• このチュートリアルでは、リーダーにプライマリ・リージョンにデプロイされたOKEクラスタとスタンバイ・リージョンのピア・クラスタがあることを前提としています。詳細は、クラスタの作成を参照してください。

• このチュートリアルでは、リーダーがプライマリOKEクラスタにデプロイされた切断(モック)されたMuShopアプリケーションを前提としています。詳細は、「MuShopのデプロイ」を参照してください。

• OKEクラスタによって生成されたブロック・ボリュームは、(vg_oke_mushop)ボリューム・グループにすでに追加されています。クロス・リージョン・レプリカを使用してボリューム・グループを作成する必要があります。詳細は、ボリューム・グループの作成を参照してください。

• プライマリ・リージョンおよびスタンバイ・リージョンにOCIオブジェクト・ストレージ・バケットを作成し、OKEバックアップを格納します。詳細は、オブジェクト・ストレージを参照してください。

タスク1: OKEおよびOCI Full Stack DRの動的グループおよびポリシーの作成

これらのポリシーにより、OCI Full Stack DRサービスはOCI Object Storageバケットにアクセスして構成バックアップをアップロードできます。OKEクラスタからのOCIオブジェクト・ストレージ・バケット・アクセスのポリシーは、クラスタ・タイプによって異なります。

1. 管理対象ノード・プールの動的グループおよびポリシーを作成します。

   • <cluster1_dg>という名前の動的グループを作成します。

     All {instance.compartment.id = '<compartment_ocid>'}


   • 次のポリシーを作成します。

     Allow dynamic-group cluster1_dg to manage object-family in compartment <compartment>
     Allow dynamic-group cluster1_dg to manage cluster-family in compartment <compartment>


2. 仮想ノード・プールに対して次のポリシーを作成します。

   Allow any-user to manage objects in tenancy where all { request.principal.type = 'workload', request.principal.namespace = 'brie', request.principal.service_account = 'brie-reader', request.principal.cluster_id = '<Cluster_OCID>'}

   Allow any-user to manage objects in tenancy where all { request.principal.type = 'workload', request.principal.namespace = 'brie', request.principal.service_account = 'brie-creator', request.principal.cluster_id = '<Cluster_OCID>'}


   これらのポリシーは、サービス・アカウントbrie-readerまたはbrie-creatorを使用してbrieネームスペースで実行されているポッドに、OCIオブジェクト・ストレージ・バケットの読取りおよび書込みを行います。

3. コンテナ・インスタンスの動的グループおよびポリシーを作成します。これらのポリシーにより、OCI Full Stack DRサービスによって作成されたランタイム・コンテナ・インスタンスは、OKEクラスタおよびOCI Object Storageバケットにアクセスできます。

   • <bastion1_dg>という名前の動的グループを作成します。

     All {resource.type='computecontainerinstance'}


   • 次のポリシーを作成します。

     Allow dynamic-group bastion1_dg to manage object-family in compartment <compartment>
     Allow dynamic-group bastion1_dg to manage cluster-family in compartment <compartment>


4. ジャンプ・ホストの動的グループおよびポリシーを作成します。

   ジャンプ・ホストを使用している場合、このポリシーにより、OCI Full Stack DRはOKEクラスタおよびOCI Objectストレージ・バケットにアクセスできます。ジャンプ・ホストとクラスタが同じコンパートメントにある場合、OCIオブジェクト・ストレージ・バケットへのアクセスを提供する新しい動的グループおよびポリシーを作成するステップを回避できます。

   • <bastion1_dg>という名前の動的グループを作成します。

     All {instance.compartment.id = '<compartment_ocid>'}


   • 次のポリシーを作成します。

     Allow dynamic-group bastion1_dg to manage cluster-family in compartment <compartment>Allow dynamic-group bastion1_dg to manage cluster in compartment <compartment>


ノート: dynamic-groupの前にidentity_domain_nameを含めないと、グループがデフォルト・アイデンティティ・ドメインに属しているかのようにポリシー・ステートメントが評価されます。詳細は、ポリシーの仕組みを参照してください。

タスク2: プライマリDR保護グループへのプライマリOKEクラスタの追加

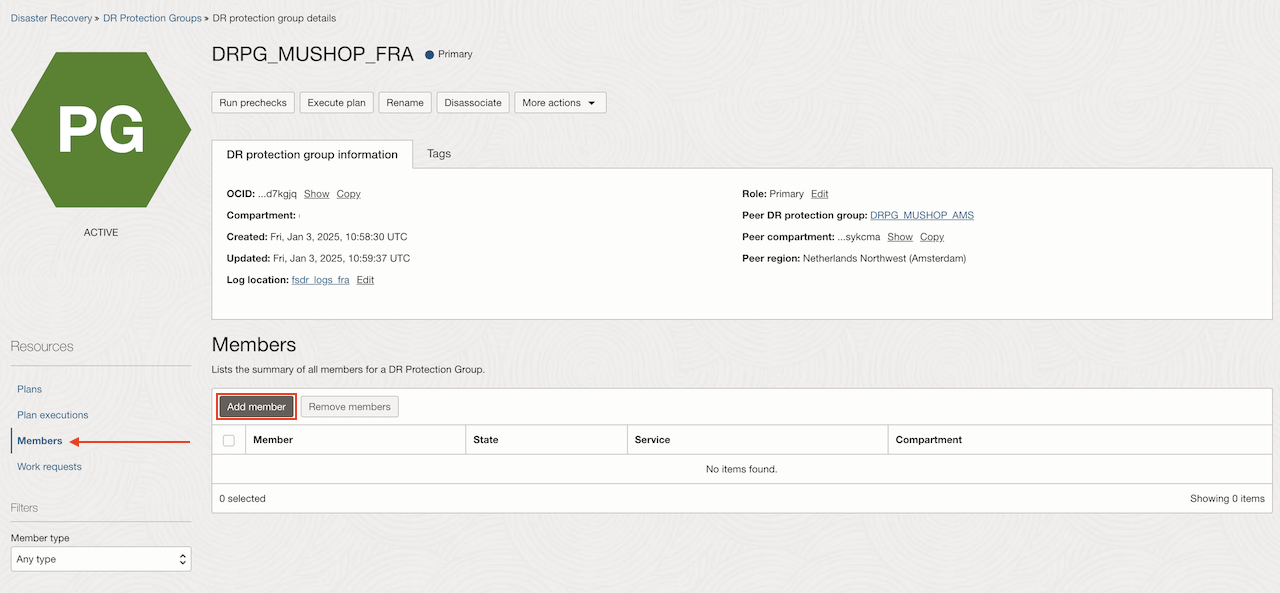

1. プライマリDRPG (DRPG_MUSHOP_FRA)で、「メンバー」を選択し、「メンバーの追加」をクリックします。



2. 「リソース・タイプ」として「OKEクラスタ」を選択します。

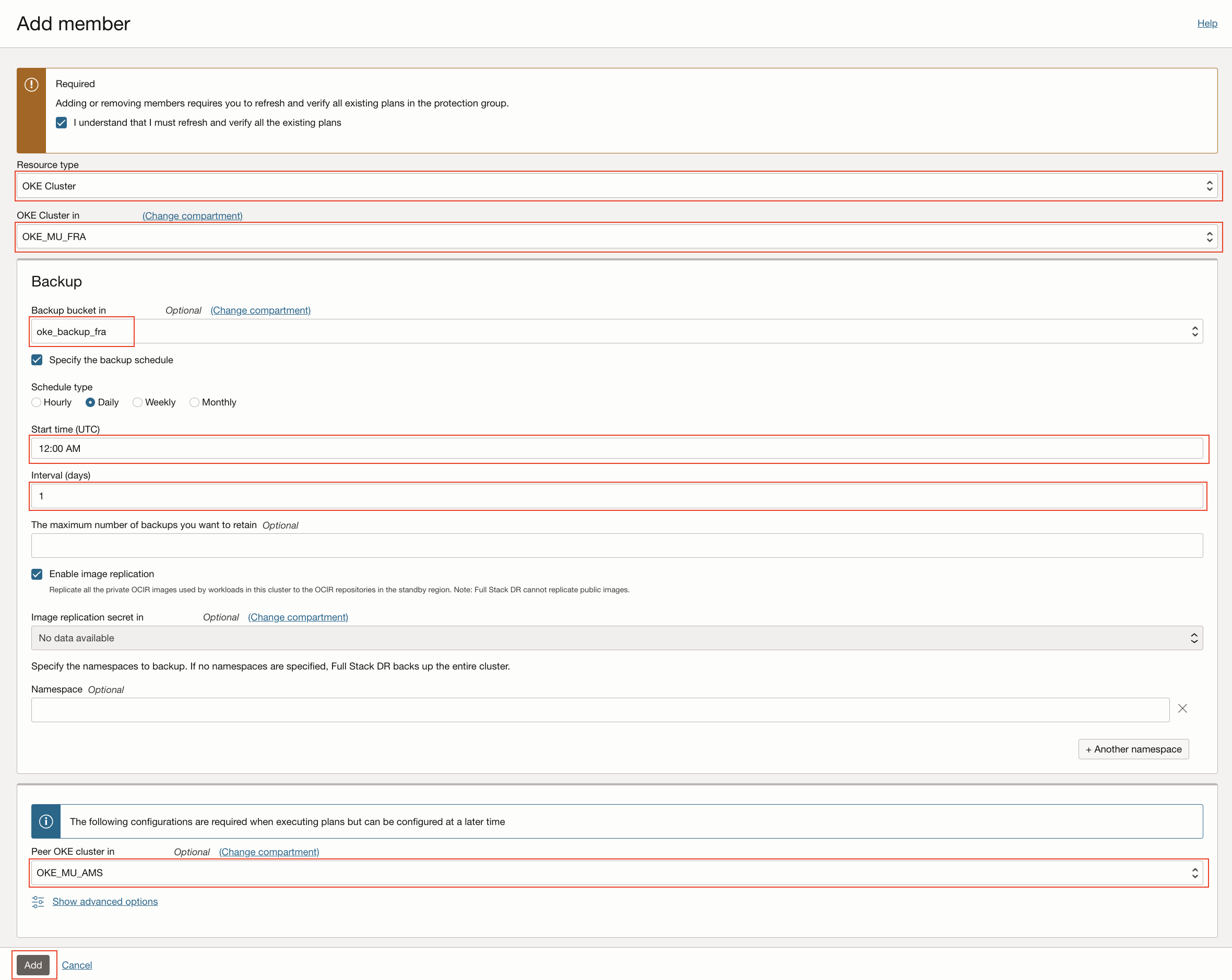

3. 次の必須情報を入力します。

   • OKEクラスタ: OKEクラスタを入力します。
   • バックアップ:バックアップ情報を入力します。
     • バックアップ・バケット:バケットを選択します。
     • 「バックアップ・スケジュールの指定」を選択します。
     • スケジュール・タイプ:スケジュール・タイプを入力します。
     • 開始時間:開始時間をUTCで入力します。
     • 間隔:間隔を日数で入力します。
     • 保持するバックアップの最大数(オプション):バックアップの最大数を入力します。
     • 「イメージ・レプリケーション」を選択します。
     • イメージ・レプリケーション・シークレット(オプション):イメージを選択します。
     • ネームスペース(オプション):ネームスペースを入力します。
   • ピアOKEクラスタ:ピアOKEクラスタを選択します。

4. 「I understand that I must refresh and verify all the existing plans」を選択し、「追加」をクリックします。

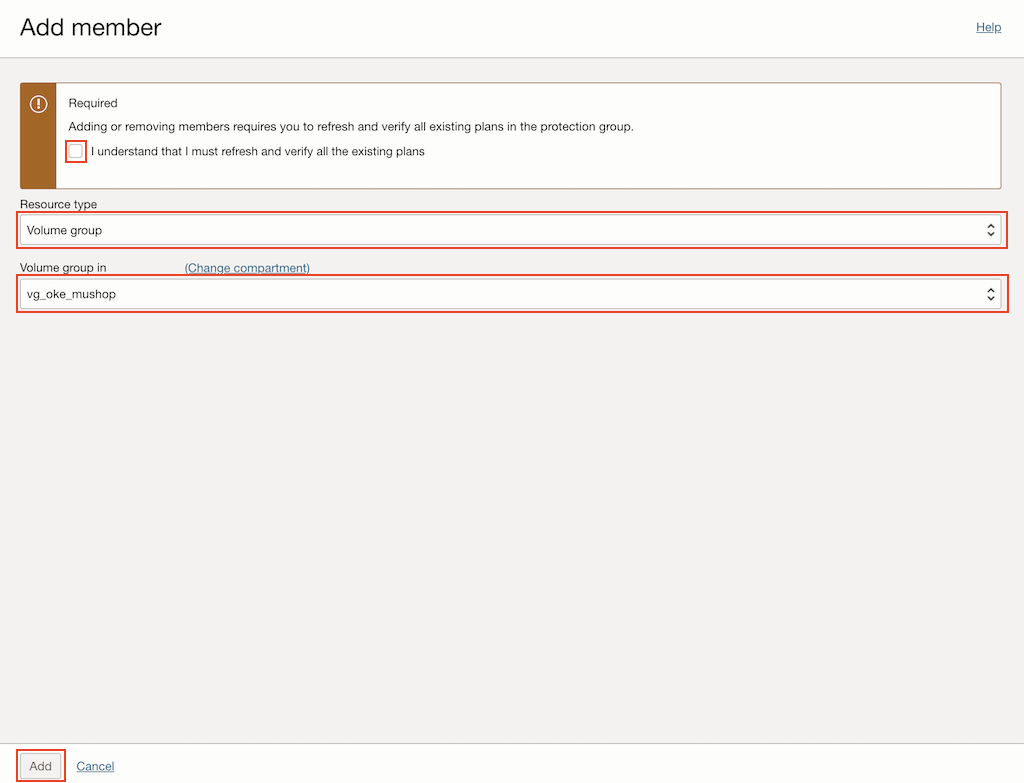

タスク3: プライマリDR保護グループへのボリューム・グループの追加

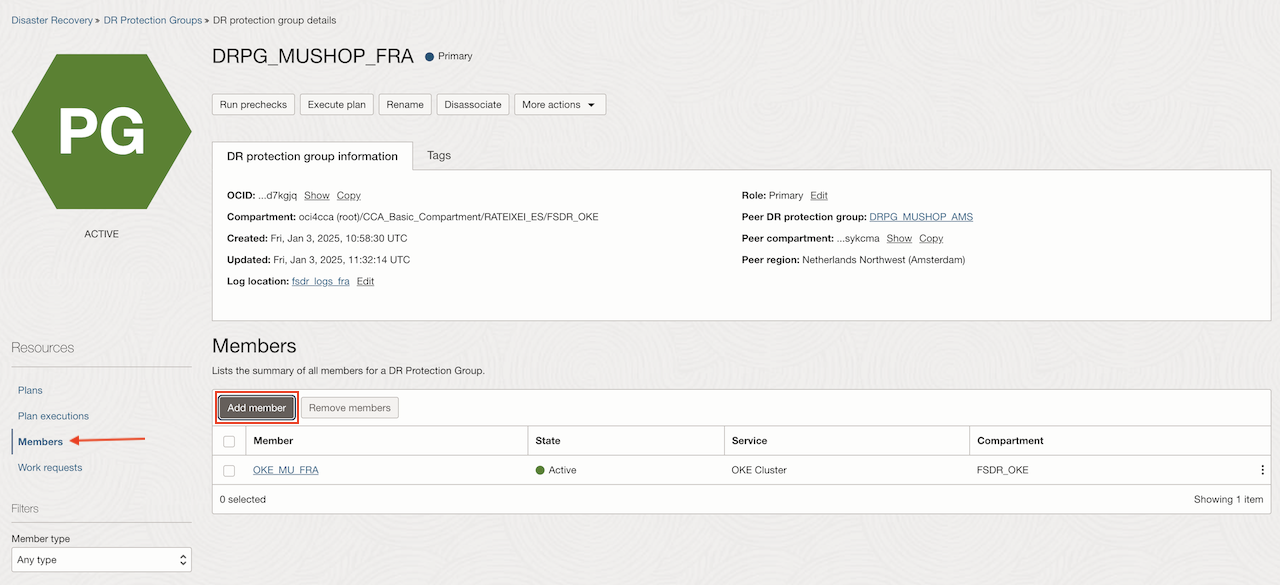

1. プライマリDRPG (DRPG_MUSHOP_FRA)で、「メンバー」を選択し、「メンバーの追加」をクリックします。



2. 「リソース・タイプ」として「ボリューム・グループ」を選択します。



3. 次の必須情報を入力します。

   • ボリューム・グループ:ボリューム・グループを選択します。

4. 「I understand that I must refresh and verify all the existing plans」を選択し、「追加」をクリックします。

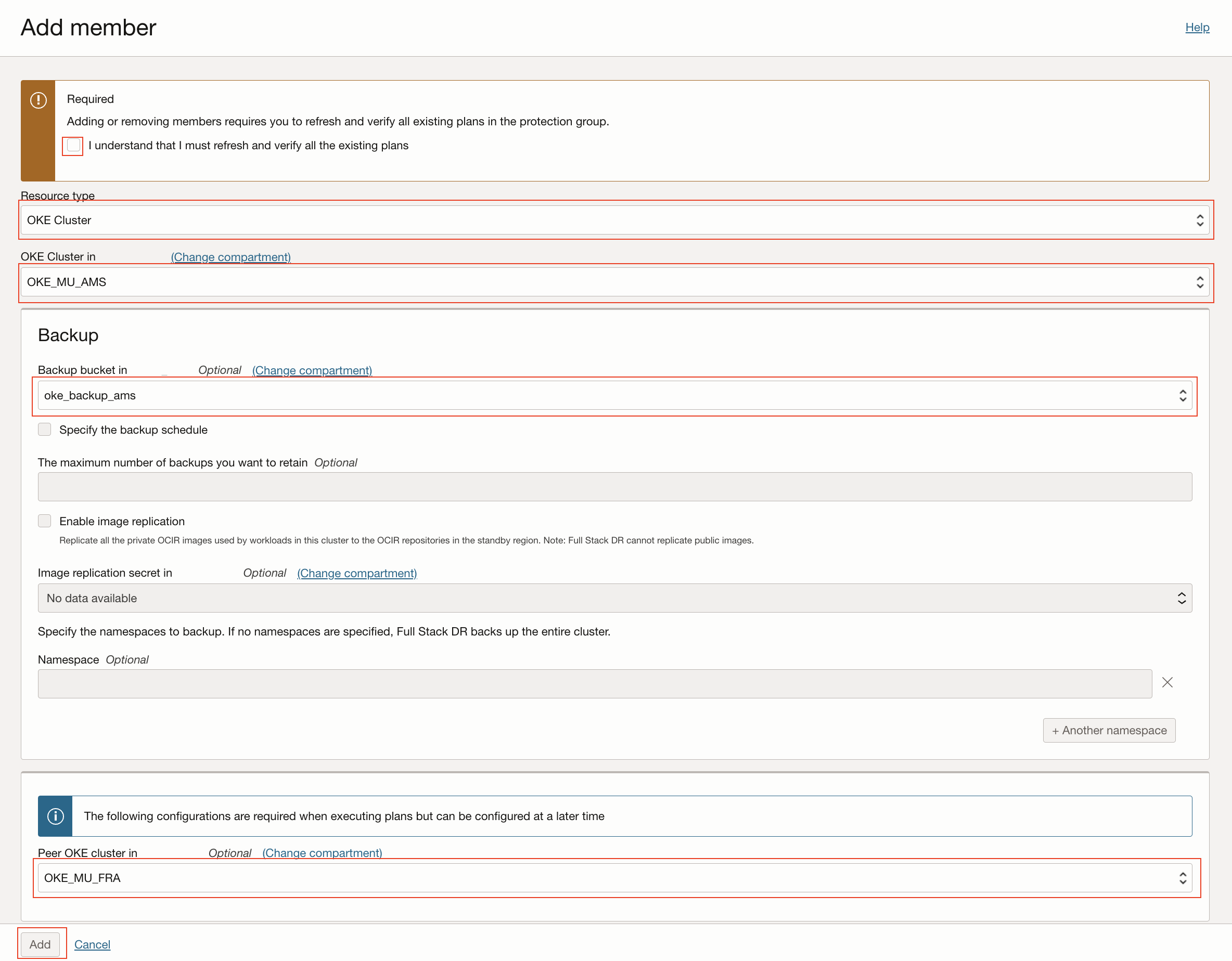

タスク4: スタンバイDR保護グループへのスタンバイOKEクラスタの追加

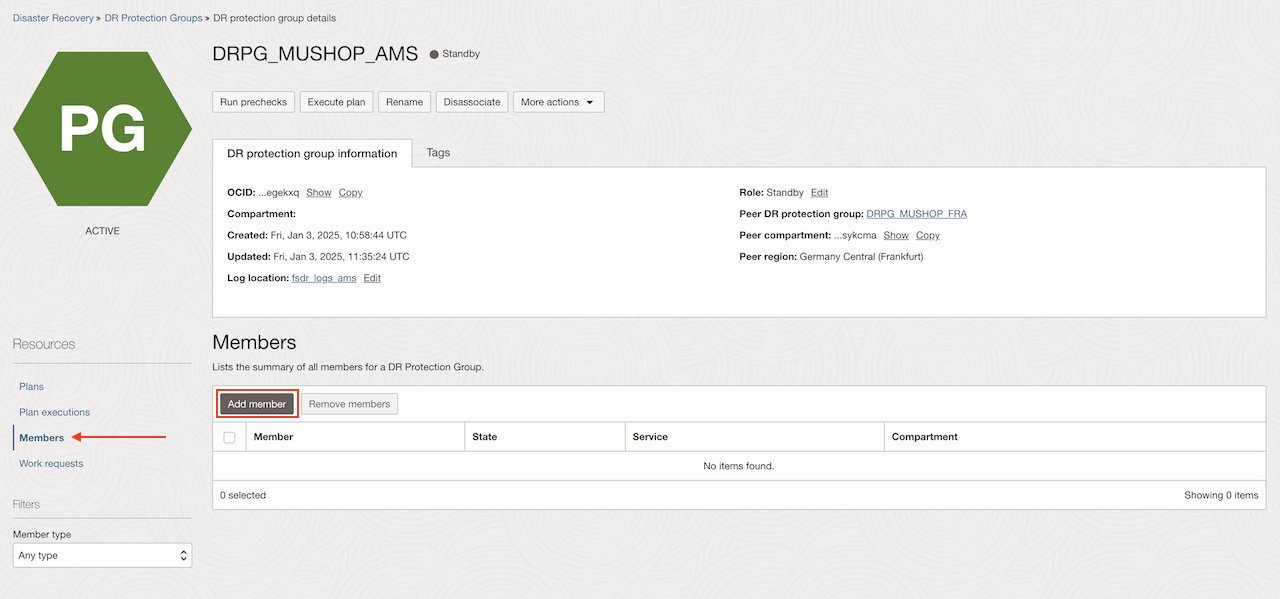

1. スタンバイDRPG (DRPG_MUSHOP_AMS)で、「メンバー」を選択し、「メンバーの追加」をクリックします。

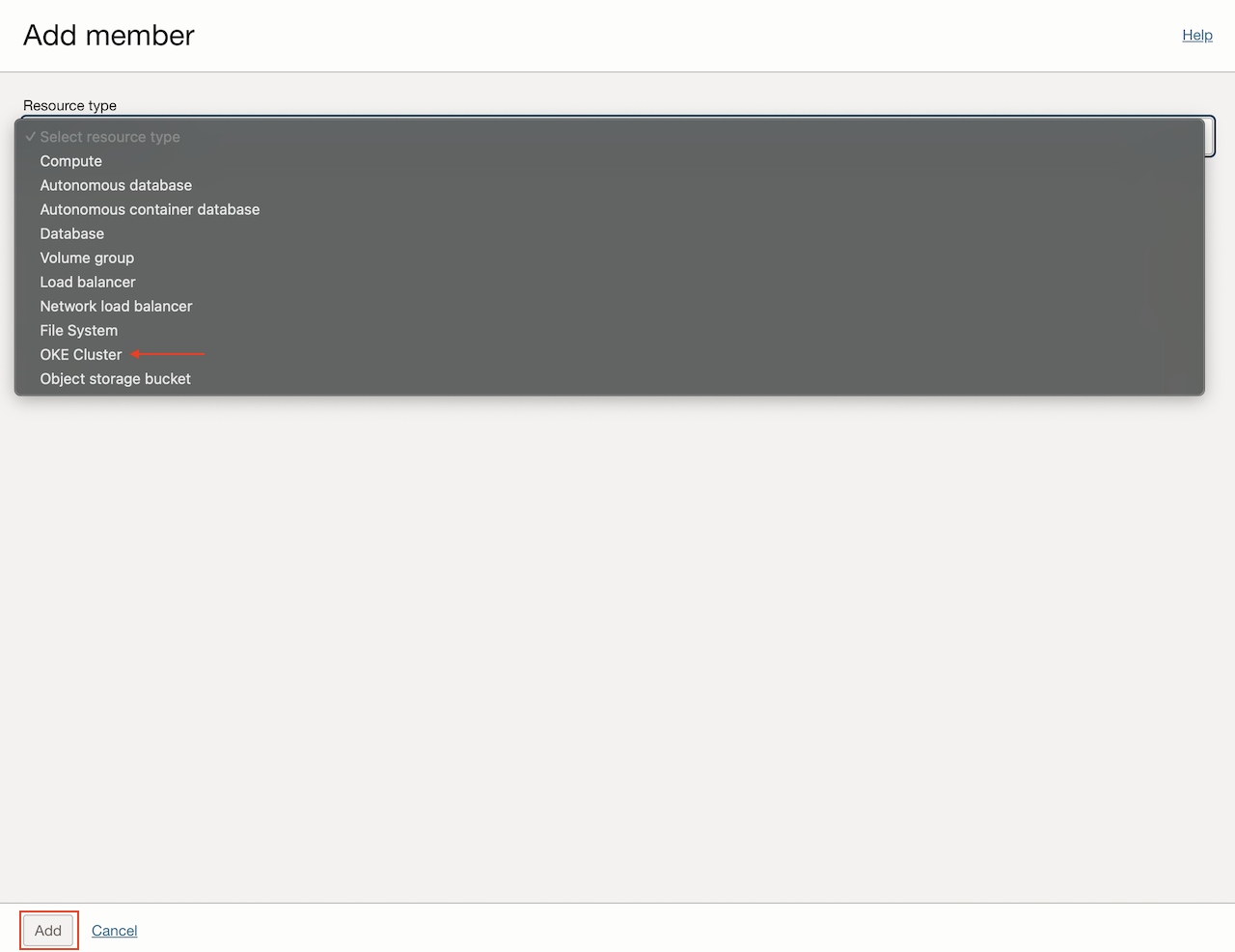

2. 「リソース・タイプ」として「OKEクラスタ」を選択します。



3. 次の必須情報を入力します。

   • OKEクラスタ: OKEクラスタを入力します。
   • バックアップ:バックアップ情報を入力します。
     • バックアップ・バケット:バケットを選択します。
   • ピアOKEクラスタ:ピアOKEクラスタを選択します。

4. 「I understand that I must refresh and verify all the existing plans」を選択し、「追加」をクリックします。



タスク5: ドリル・プランの開始の作成

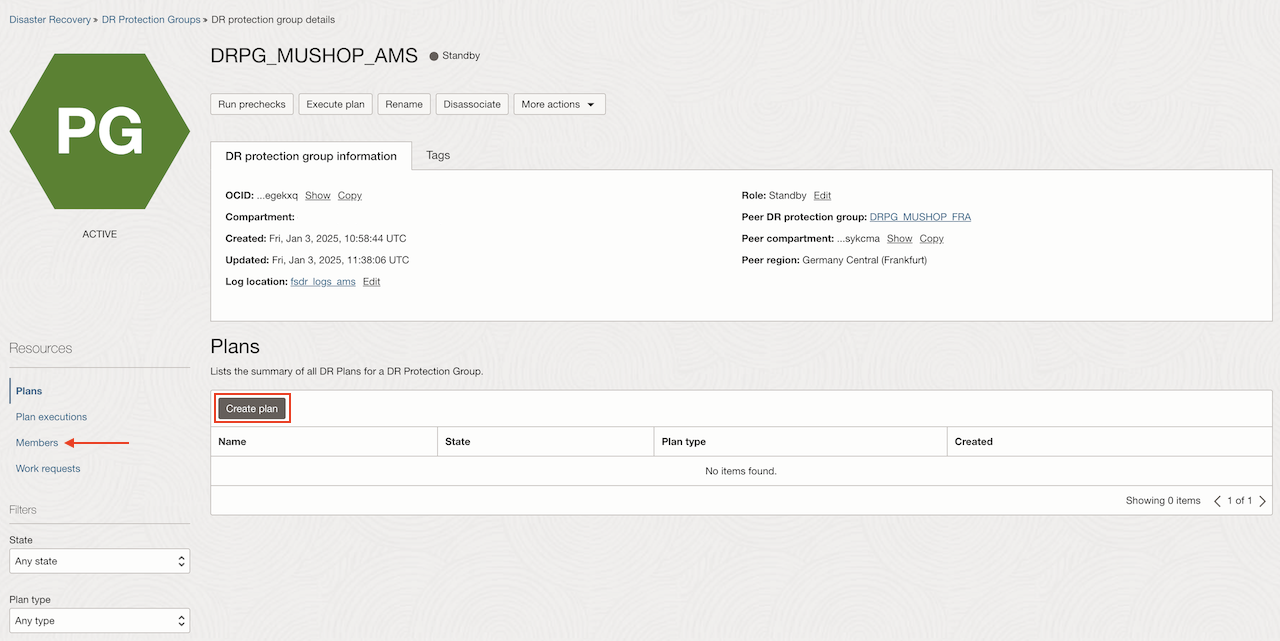

1. スタンバイDRPG (DRPG_MUSHOP_AMS)で、「プラン」を選択し、「プランの作成」をクリックします。

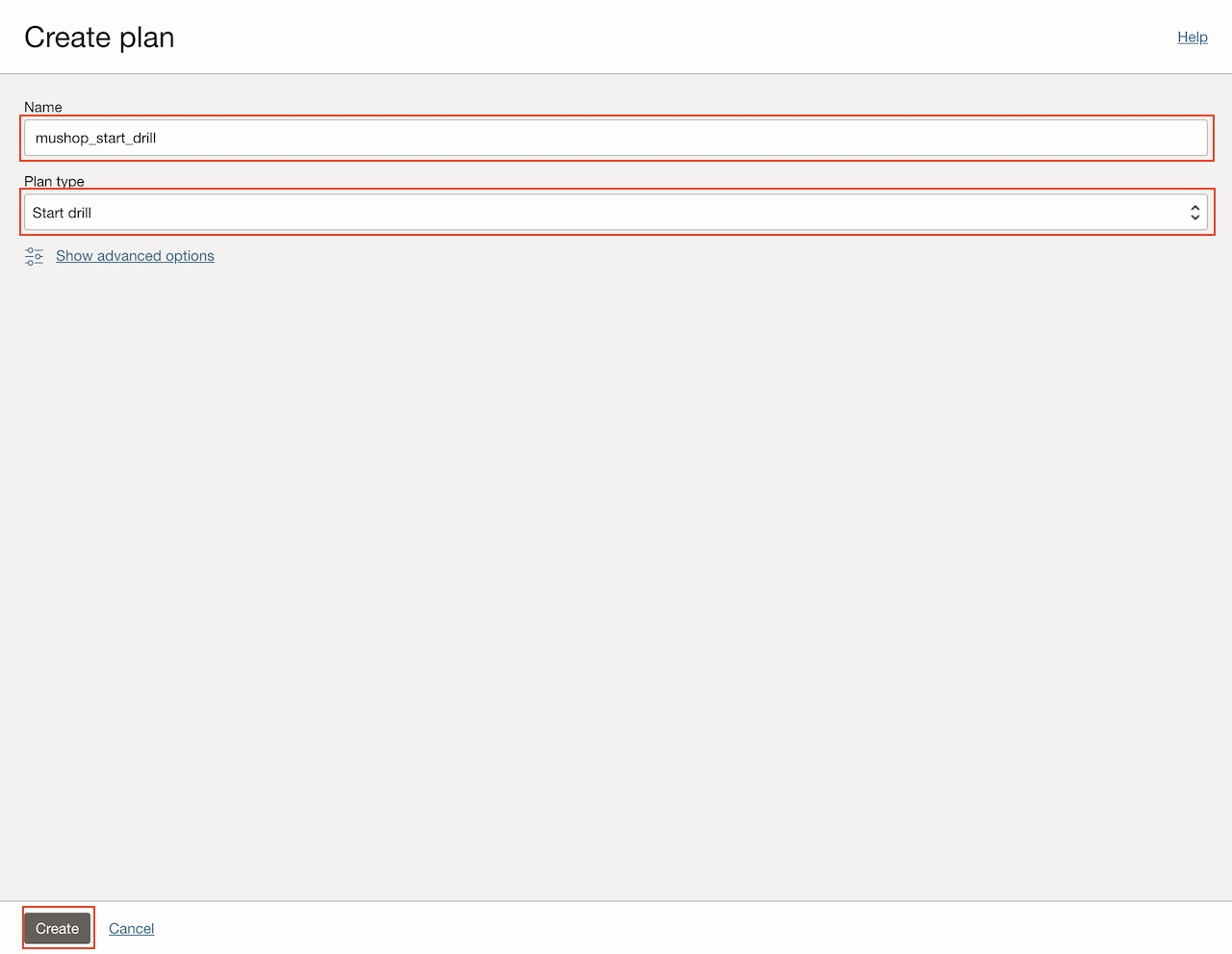

2. プランの「名前」を入力し、「プラン・タイプ」として「ドリルの開始」を選択し、「作成」をクリックします。

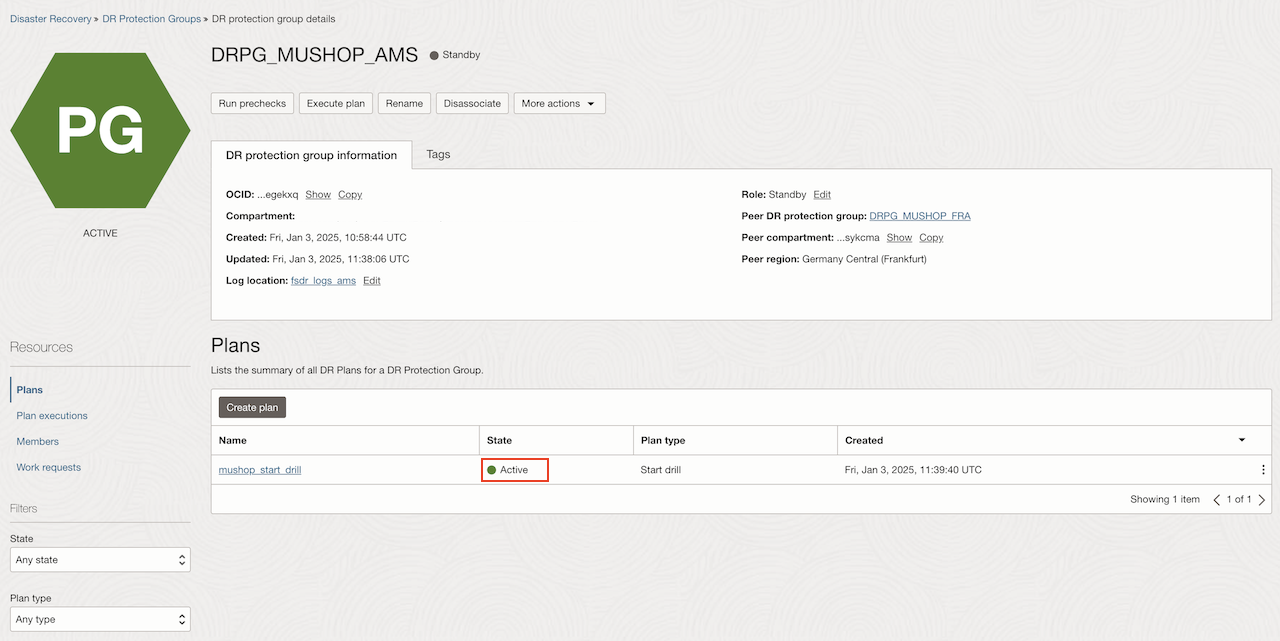

   数分後、プランには「アクティブ」状態が表示されます。

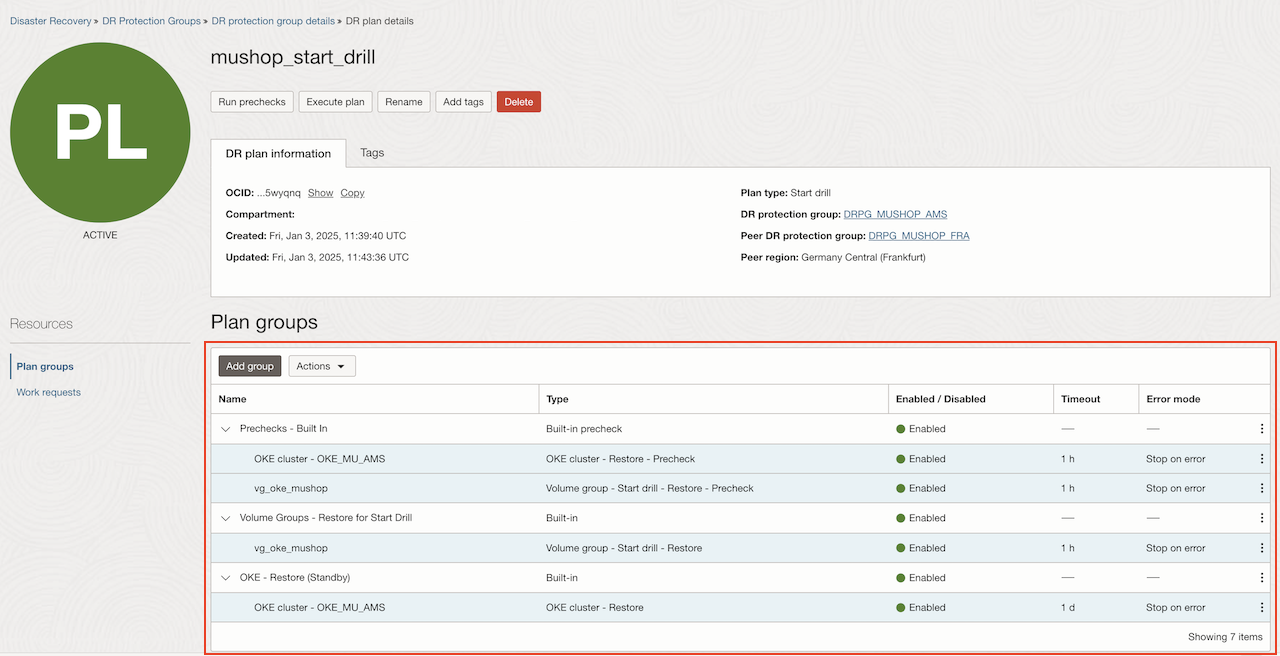

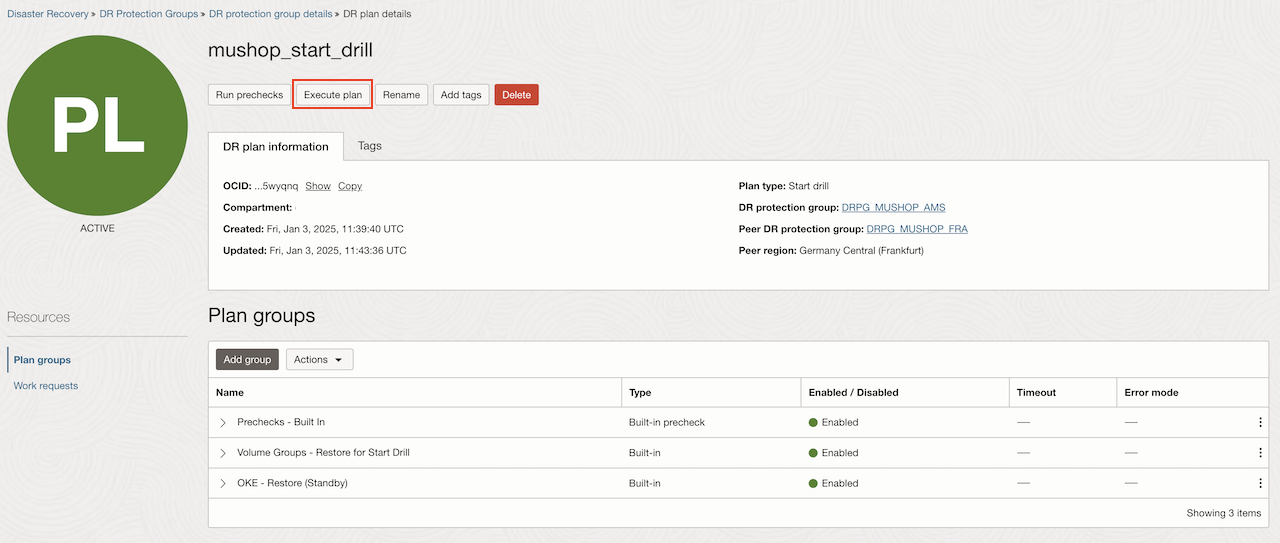

3. 作成したプランを選択してコンテンツを表示します。



タスク6: ドリルの開始計画の実行

1. タスク5で作成したプランを選択します。

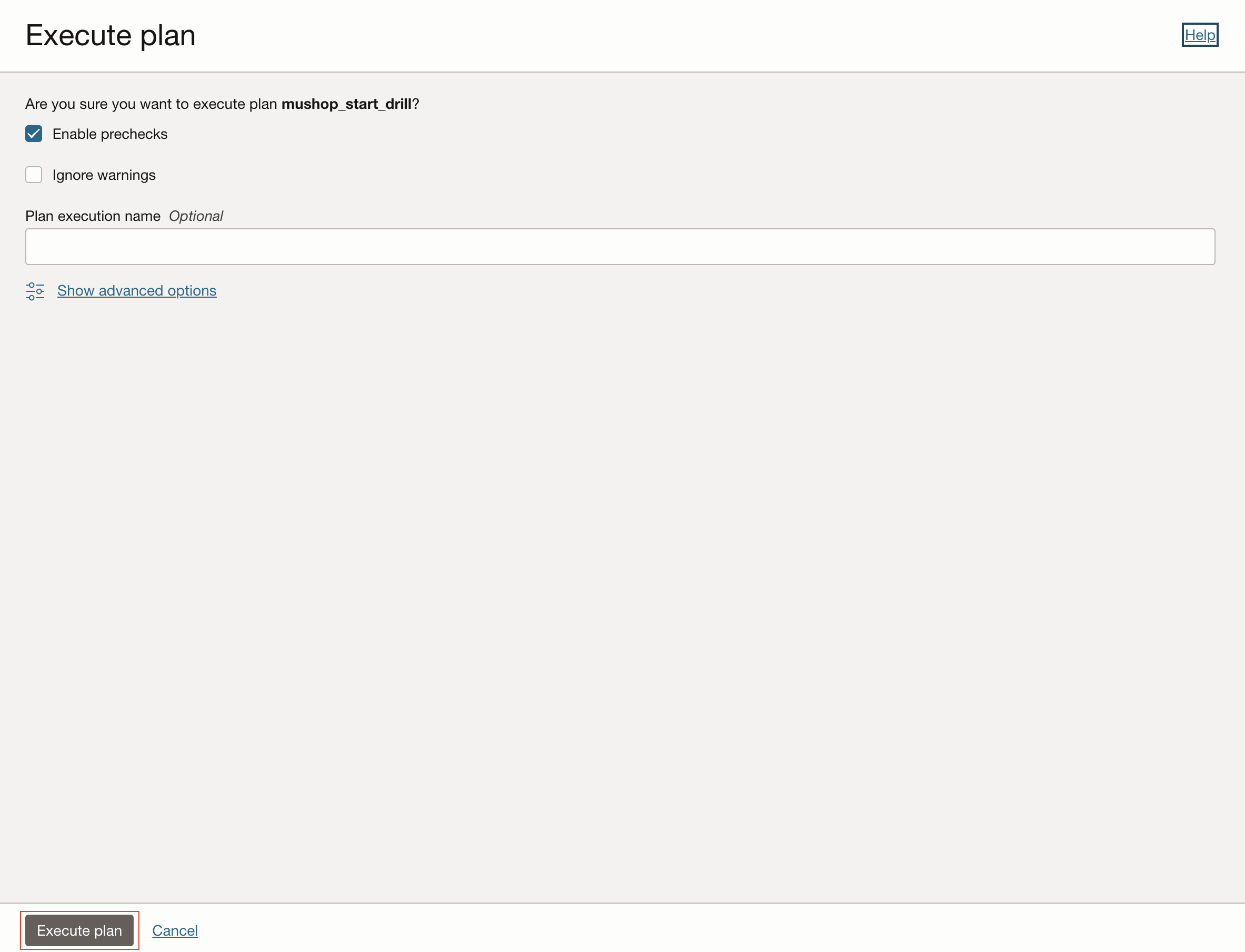

2. 「事前チェックの有効化」を選択し、「プランの実行」をクリックします。

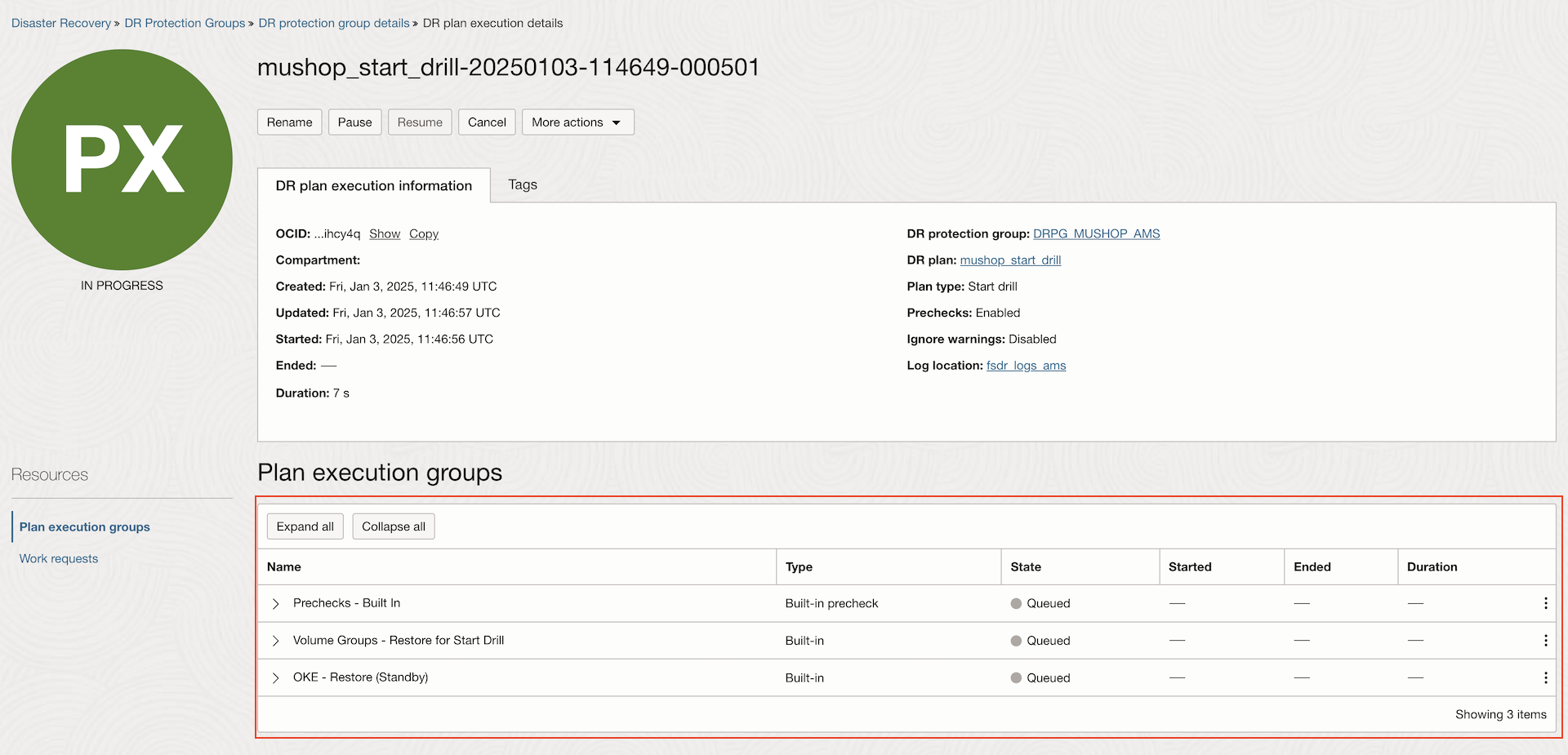

   数分後、すべてのグループに「成功」状態が表示されます。



タスク7: スタンバイOKEクラスタで実行されているアプリケーションの確認

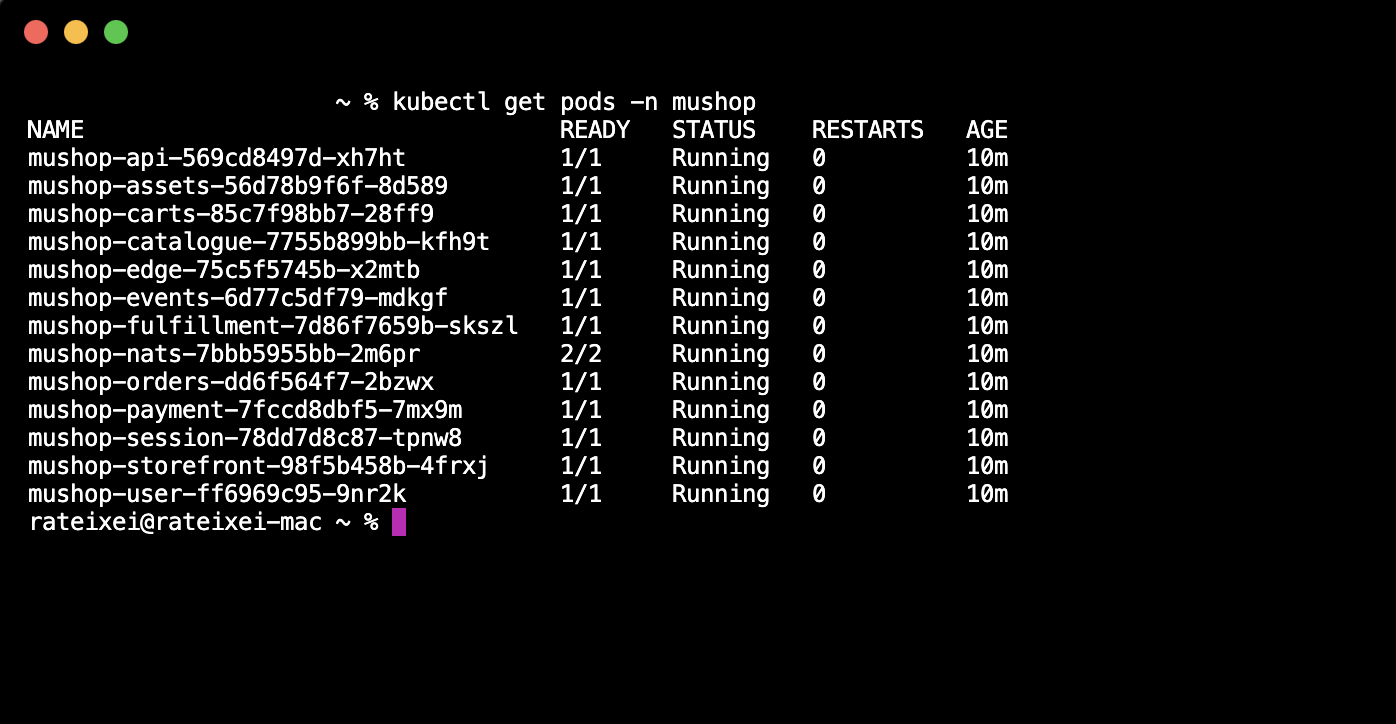

スタンバイOKEクラスタに接続し、アプリケーションが実行されているかどうかを確認します。MuShopアプリケーションの次のコマンドを実行します。

kubectel get all -n mushop

タスク8: ドリル・プランの停止の作成

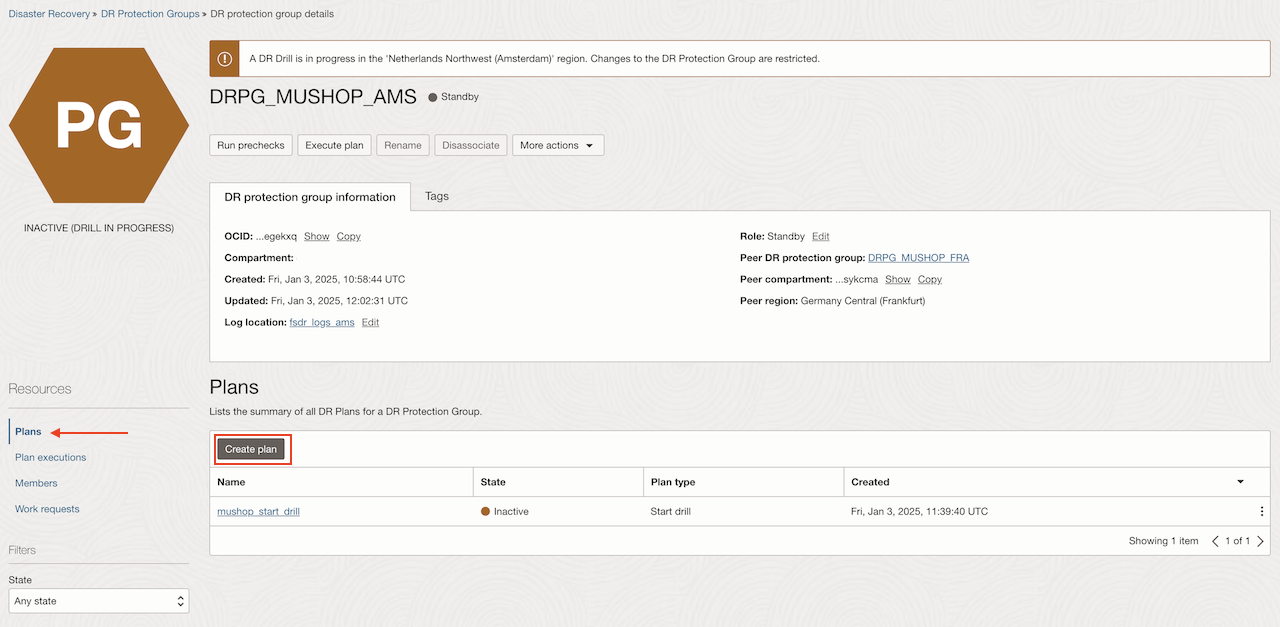

1. スタンバイDRPG (DRPG_MUSHOP_AMS)で、「プラン」を選択し、「プランの作成」をクリックします。

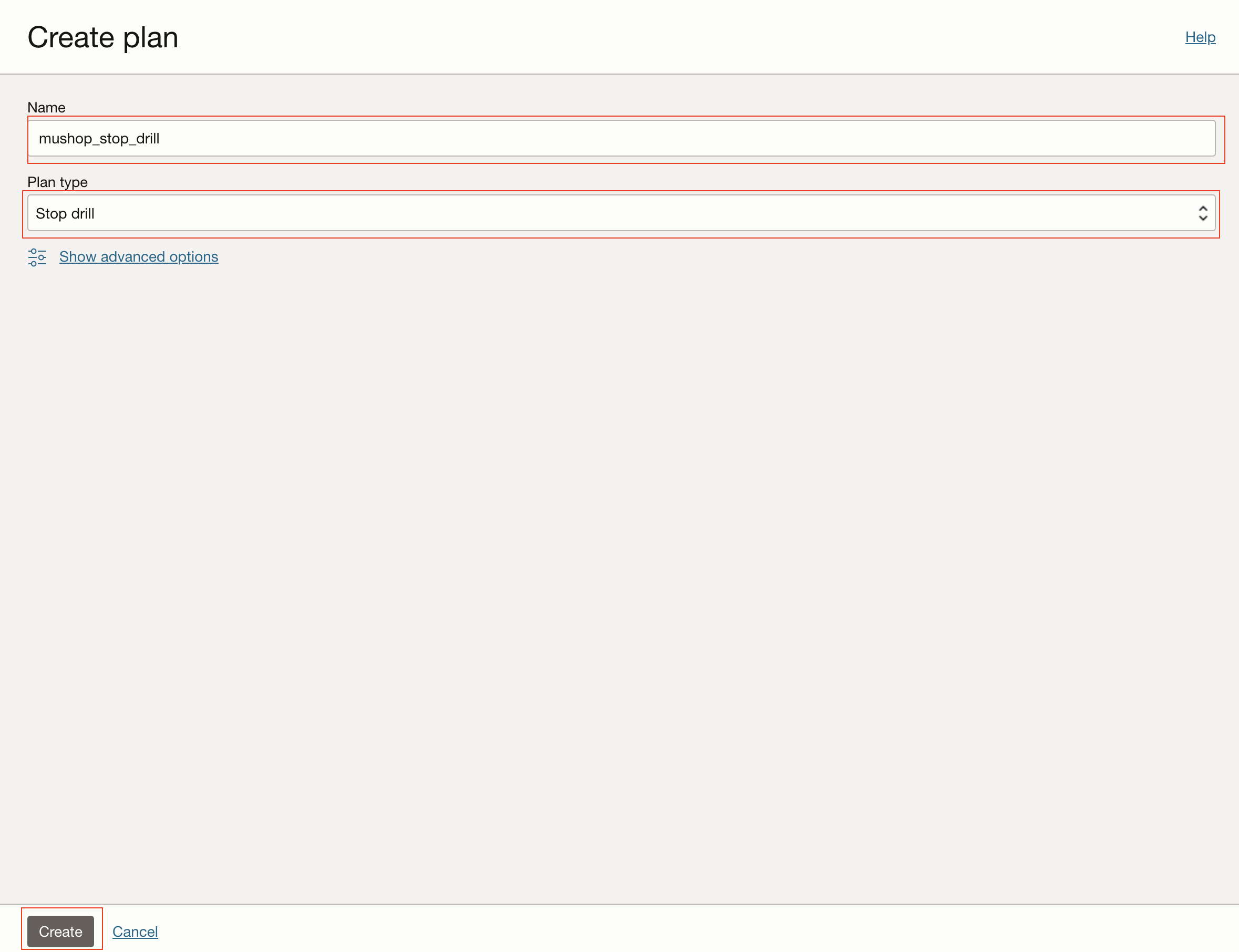

2. プランの「名前」を入力し、「プラン・タイプ」として「ドリルの開始」を選択し、「作成」をクリックします。

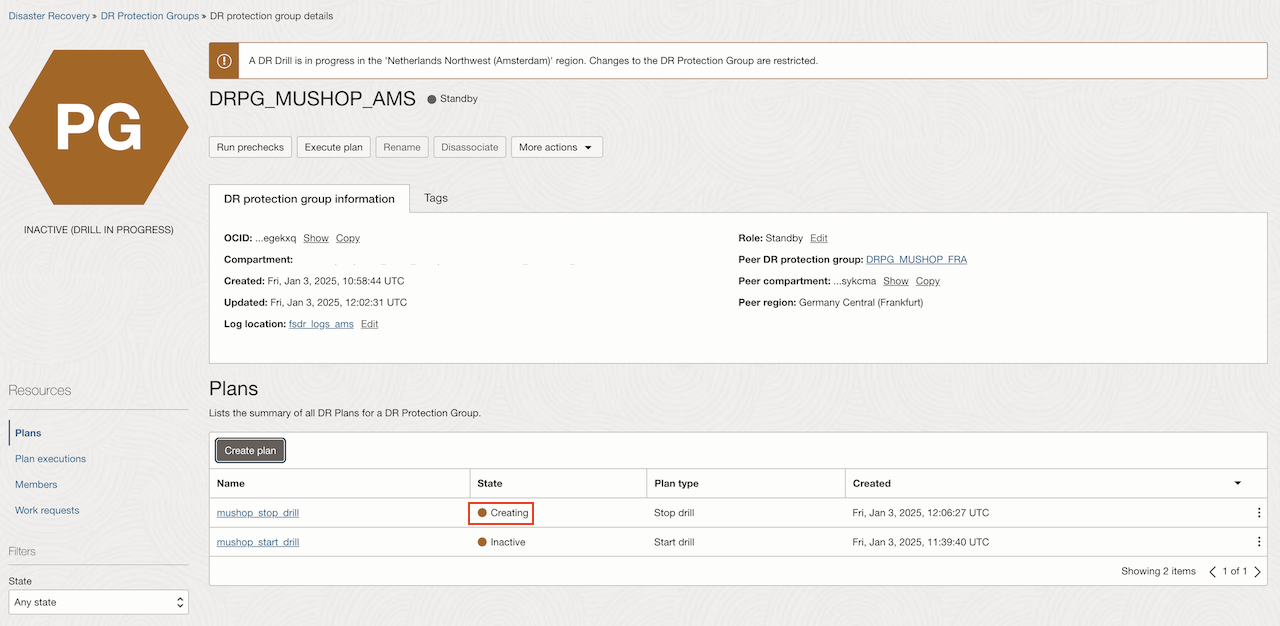

   数分後、プランには「アクティブ」状態が表示されます。



タスク9: ドリルの停止計画の実行

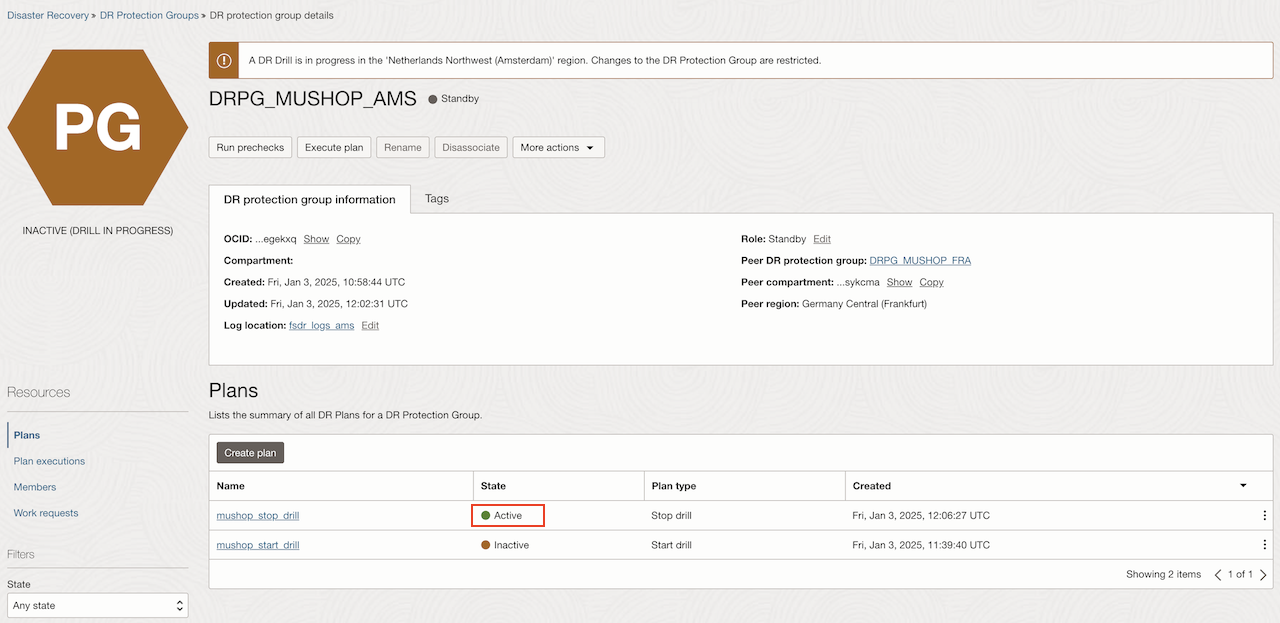

1. タスク8で作成したプランを選択します。

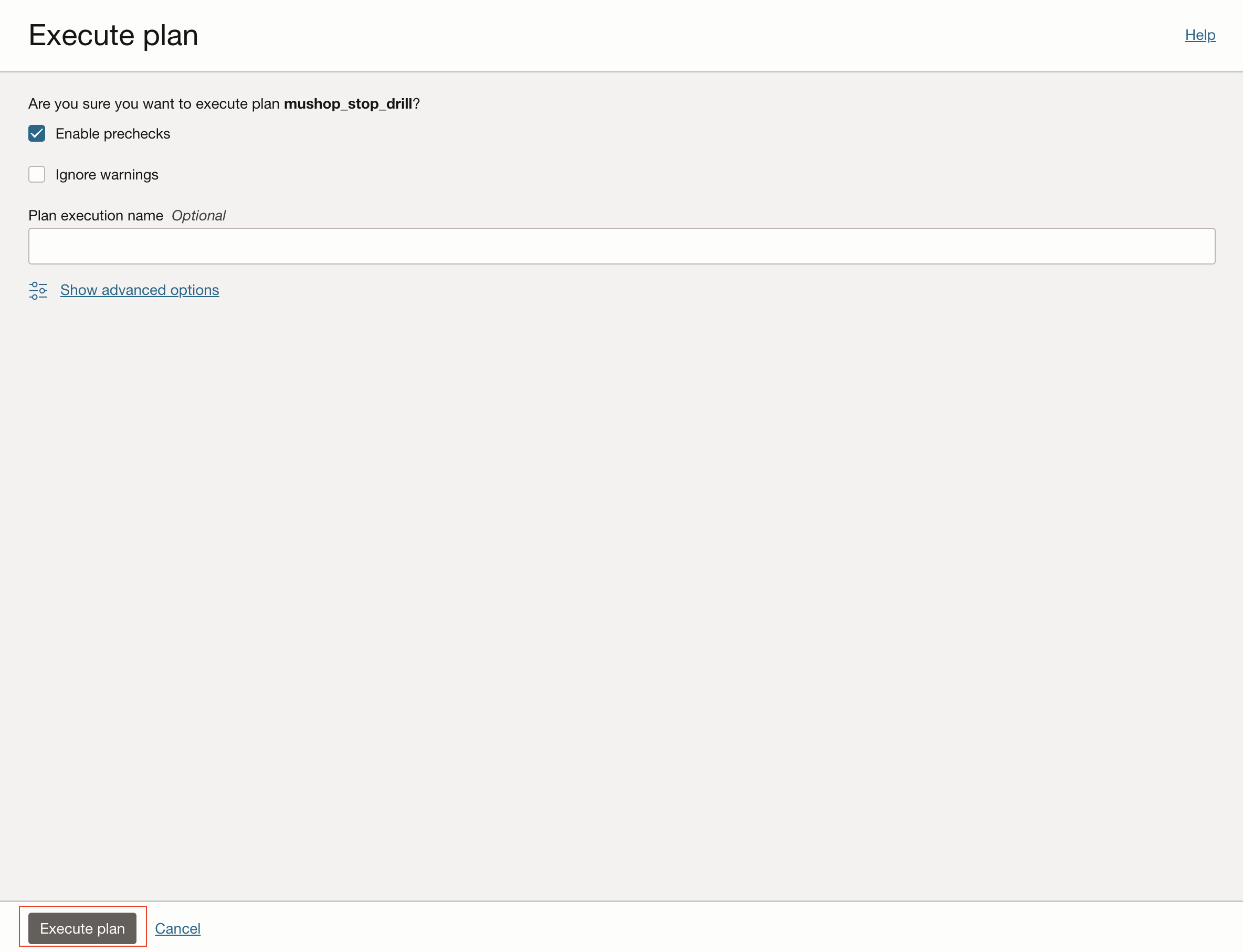

2. 「事前チェックの有効化」を選択し、「プランの実行」をクリックします。

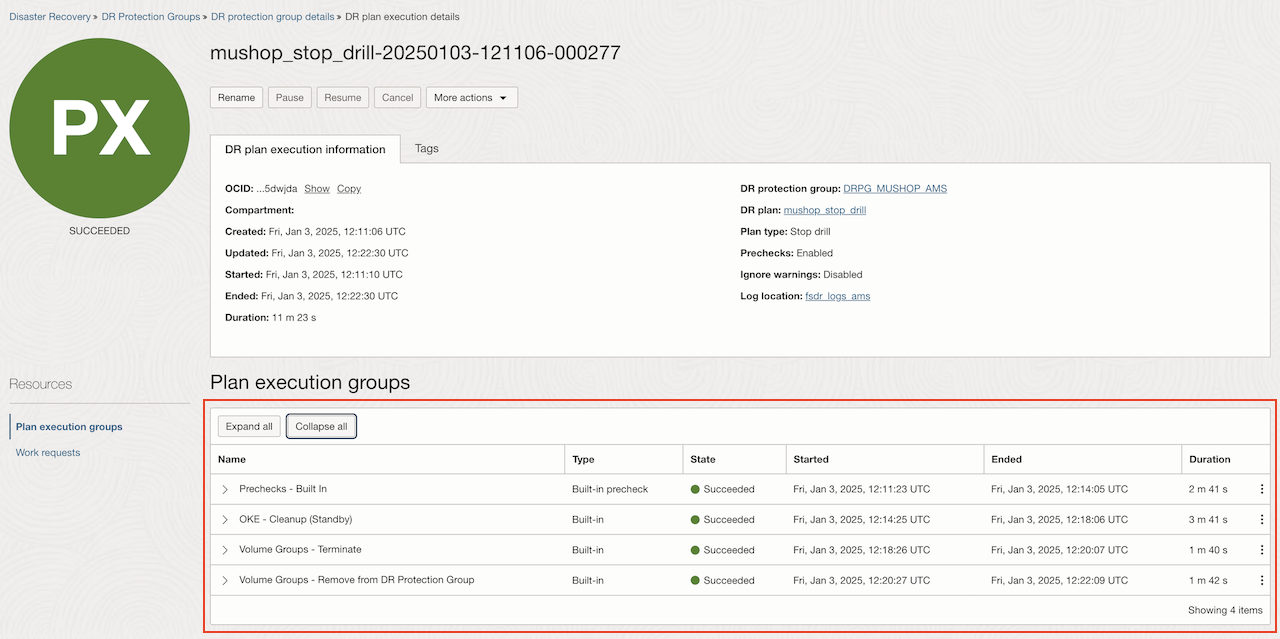

   数分後、すべてのグループに Succuss状態が表示されます。

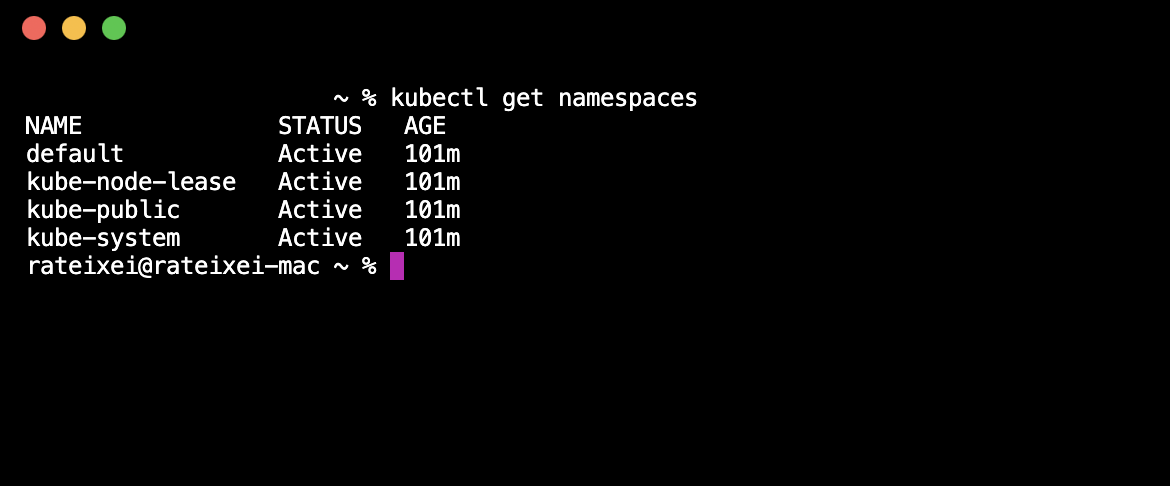

タスク10: スタンバイOKEクラスタでのクリーンアップの確認

スタンバイOKEクラスタに接続し、次のコマンドを使用してネームスペースのリストを確認します。

kubectl get namespaces

次のステップ

ドリル計画を作成して実行したら、スイッチオーバー計画とフェイルオーバー計画を作成します。

DR計画の準備を確実にするために、通常の日常業務に組み込む必要がある2つのベスト・プラクティスがあります。

• 事前チェックの定期的な実行。
• DRドリルの定期的な定期的な実行。

スタンバイDR保護グループ内のすべてのDR計画の週次事前チェックをスケジュールすることを検討してください。事前チェックはいつでも実行でき、本番ワークロードには影響しません。これにより、DR計画の整合性の確保、欠落しているメンバー・リソースの捕捉、ネットワークの欠落、ユーザー定義ステップによってコールされる予期されるスクリプトの検出不能などに役立ちます。

ディザスタ・リカバリの準備状況を検証するもう1つの非常に重要な方法は、定期的なDRドリルを月または四半期に1回スケジュールすることです。DRドリルは本番ワークロードにも影響しませんが、1回のボタンをクリックするだけで、スタンバイ・リージョンのロード・バランサのコンピュート、ストレージ、Oracleデータベースおよびバックエンド・セットのリカバリを検証できます。詳細は、次の各トピックを参照してください:

• OCI Full Stack Disaster Recovery、データベースとストレージの組み込み機能を拡張

• OCI Full Stack Disaster RecoveryがDR Drillsを導入

• OCI Full Stack Disaster Recovery Load Balancerのサポート

関連リンク

• Oracle Cloud Infrastructure (OCI) Full Stack Disaster Recovery

• ディザスタ・リカバリのためのKubernetesエンジン(OKE)の準備

• ディザスタ・リカバリ保護グループへのOKEクラスタの追加

• OCI Full Stack DRドキュメント

• スラック・チャネル#full-stack-drへの参加

承認

• 著者 - Raphael Teixeira (Full Stack DRエンジニアリングの技術スタッフのプリンシパル・メンバー)
