ビジネス・プロセス管理ツールのクラウドへの移行
Oracle CloudでOracle Business Process Managementソリューションを再ホスティングし、柔軟性、俊敏性およびスケーラビリティを利用することで、ビジネス・プロセス管理を最新化します。
アーキテクチャ
このアーキテクチャは、Oracle Business Process ManagementをOracle Cloudに移行した後のオンプレミスのOracle Business Process Management環境およびアーキテクチャを示しています。

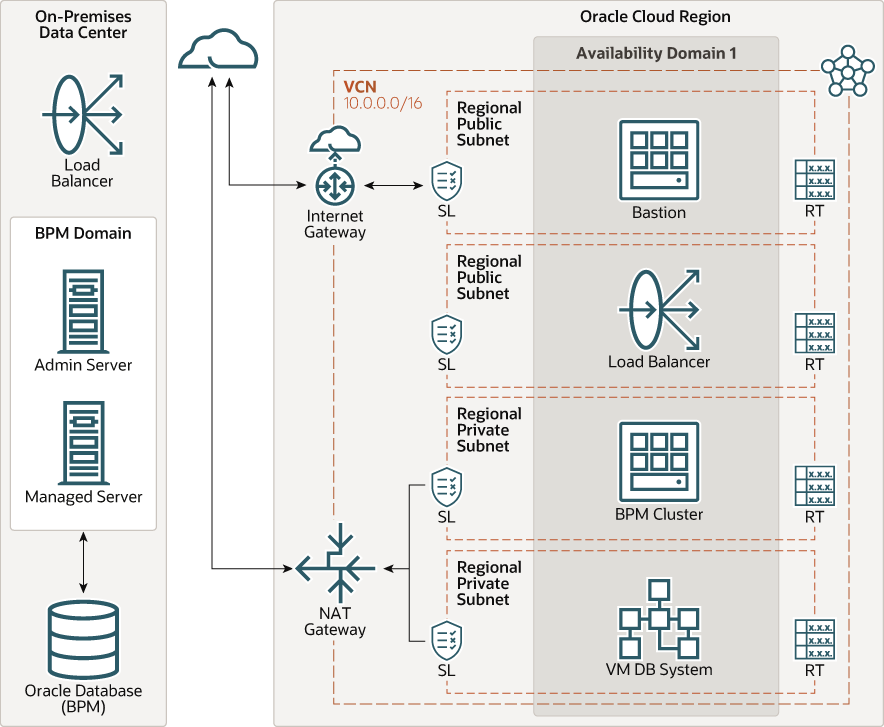

次の図に、このリファレンス・アーキテクチャを示します。
図migrate-business-process-cloud.pngの説明
アーキテクチャには、次のオンプレミス・コンポーネントがあります。
- ロード・バランサ
ロード・バランサは、単一のエントリ・ポイントからバックエンドの複数のサーバーへの自動トラフィック分散を提供します。
- Oracle Business Process Management (BPM)ドメイン
Oracle Business Process Managementドメインは、Oracle BPMのインストール後に作成および構成するトポロジのドメインです。
- Oracle Database
Oracle SOA Suite情報およびデータ・オブジェクトを格納するためのオンプレミスのOracle Database。
アーキテクチャには、次のOracle Cloudコンポーネントがあります。
- リージョン
Oracle Cloud Infrastructureリージョンは、可用性ドメインと呼ばれる1つ以上のデータ・センターを含む、ローカライズされた地理的領域です。リージョンは他のリージョンから独立しており、広範囲の距離を(国間または大陸間で)分離できます。
- 可用性ドメイン
可用性ドメインは、リージョン内のスタンドアロンの独立したデータ・センターです。各可用性ドメインの物理リソースは、フォルト・トレランスを提供する他の可用性ドメインのリソースから分離されます。可用性ドメインは、電源や冷却などのインフラストラクチャ、または内部可用性ドメイン・ネットワークを共有しません。したがって、ある可用性ドメインで障害が発生しても、リージョン内の他の可用性ドメインに影響する可能性はほとんどありません。
- 仮想クラウド・ネットワーク(VCN)およびサブネット
VCNは、Oracle Cloud Infrastructureリージョンで設定するカスタマイズ可能なソフトウェア定義ネットワークです。従来のデータ・センター・ネットワークと同様に、VCNを使用すると、ネットワーク環境を完全に制御できます。VCNには、VCNの作成後に変更できる複数の重複しないCIDRブロックを含めることができます。VCNは、リージョンまたは可用性ドメインにスコープ指定できるサブネットにセグメント化できます。各サブネットは、VCN内の他のサブネットと重複しない連続したアドレス範囲で構成されます。サブネットのサイズは、作成後に変更できます。サブネットはパブリックまたはプライベートにできます。
- ルート表
仮想ルート表には、通常はゲートウェイを介して、サブネットからVCN外部の宛先にトラフィックをルーティングするルールが含まれます。
- セキュリティ・リスト
サブネットごとに、サブネット内外で許可する必要があるトラフィックのソース、宛先およびタイプを指定するセキュリティ・ルールを作成できます。
- インターネット・ゲートウェイ
インターネット・ゲートウェイは、VCNのパブリック・サブネットとパブリック・インターネット間のトラフィックを許可します。
- NATゲートウェイ
NATゲートウェイを使用すると、VCNのプライベート・リソースは、受信インターネット接続に公開することなく、インターネット上のホストにアクセスできます。
- 要塞ホスト
要塞ホストは、クラウド外部からトポロジへのセキュアで制御されたエントリ・ポイントとなるコンピュート・インスタンスです。要塞ホストは通常、非武装地帯(DMZ)でプロビジョニングされます。これにより、クラウドの外部から直接アクセスできないプライベート・ネットワークに機密リソースを配置することで、機密リソースを保護できます。トポロジには、定期的に監視および監査できる単一の既知のエントリ・ポイントがあります。したがって、トポロジのより機密性の高いコンポーネントへのアクセスを損なうことなく、公開を回避できます。
- ロード・バランサ
Oracle Cloud Infrastructure Load Balancingサービスは、単一のエントリ・ポイントからバックエンドの複数のサーバーへの自動トラフィック分散を提供します。
- BPMクラスタ
Oracle Business Process Managementは、ビジネス・プロセスを作成、実行および最適化するための完全なツール・セットです。スイートにより、ビジネスとIT間の比類のないコラボレーションが可能になり、ビジネス・プロセスが自動化および最適化されます。
- Oracle VM DBシステム
Oracle VM DBシステムは、仮想マシン上でフル機能のOracleデータベースを構築、スケーリングおよび管理できるOracle Cloud Infrastructureデータベース・サービスです。VM DBシステムは、ローカル・ストレージのかわりにOracle Cloud Infrastructure Block Volumesストレージを使用し、Oracle Real Application Clusters (Oracle RAC)を実行して可用性を向上させることができます。
推奨事項
- VCN
VCNを作成する場合、VCNのサブネットにアタッチする予定のリソースの数に基づいて、必要なCIDRブロックの数と各ブロックのサイズを決定します。標準のプライベートIPアドレス空間内にあるCIDRブロックを使用します。
プライベート接続を設定する他のネットワーク(Oracle Cloud Infrastructure、オンプレミス・データ・センターまたは別のクラウド・プロバイダ内)と重複しないCIDRブロックを選択します。
VCNの作成後、CIDRブロックを変更、追加および削除できます。
サブネットを設計する際には、トラフィック・フローおよびセキュリティ要件を考慮してください。特定の層またはロール内のすべてのリソースを、セキュリティ境界として機能できる同じサブネットにアタッチします。
- ネットワーク・セキュリティ・グループ(NSG)
NSGを使用して、特定のVNICに適用されるイングレス・ルールおよびエグレス・ルールのセットを定義できます。NSGではVCNのサブネット・アーキテクチャをアプリケーションのセキュリティ要件から分離できるため、セキュリティ・リストではなくNSGを使用することをお薦めします。
- セキュリティ・ゾーン
最大限のセキュリティを必要とするリソースの場合、Oracleではセキュリティ・ゾーンを使用することをお薦めします。セキュリティ・ゾーンは、ベスト・プラクティスに基づくセキュリティ・ポリシーのOracle定義レシピに関連付けられたコンパートメントです。たとえば、セキュリティ・ゾーン内のリソースは、パブリック・インターネットからアクセスできず、顧客管理キーを使用して暗号化する必要があります。セキュリティ・ゾーンでリソースを作成および更新する場合、Oracle Cloud Infrastructureはセキュリティ・ゾーン・レシピのポリシーに対して操作を検証し、ポリシーに違反する操作を拒否します。
- Cloud Guard
Oracleが提供するデフォルト・レシピをクローニングおよびカスタマイズして、カスタム検出およびレスポンダ・レシピを作成します。これらのレシピを使用すると、警告を生成するセキュリティ違反のタイプと、それらに対して実行できるアクションを指定できます。たとえば、可視性がパブリックに設定されているオブジェクト・ストレージ・バケットを検出できます。
Cloud Guardをテナンシ・レベルで適用して、最も広範な範囲をカバーし、複数の構成を維持する管理上の負担を軽減します。
管理リスト機能を使用して、特定の設定をディテクタに適用することもできます。
注意事項
ビジネス・プロセスを移行する際には、次のオプションを考慮してください。
- 拡張性
- アプリケーション層:
コンピュート・インスタンスのシェイプを変更することで、アプリケーション・サーバーを垂直方向にスケーリングできます。コア数が多いシェイプでは、より多くのメモリーおよびネットワーク帯域幅も提供されます。より多くの記憶域が必要な場合は、アプリケーション・サーバーにアタッチされているブロック・ボリュームのサイズを増やします。
- データベース層:
データベースの追加コアを有効にすることで、データベースを垂直方向にスケーリングできます。コアとストレージの両方をデータベースの停止時間なしでスケール・アップできます。
- アプリケーション層:
- リソース制限
テナンシのベスト・プラクティス、サービス別の制限およびコンパートメント割当てを検討します。
- SECURITY
- Oracle Cloud Infrastructure Identity and Access Management (IAM)ポリシーを使用して、クラウド・リソースにアクセスできるユーザーおよび実行できる操作を制御します。
- データベース・パスワードまたはその他のシークレットを保護するには、Oracle Cloud Infrastructure Vaultサービスの使用を検討してください。
- パフォーマンスとコスト
Oracle Cloud Infrastructureは、幅広いアプリケーションおよびユースケースに対応するコンピュート・シェイプを提供します。コンピュート・インスタンスのシェイプは慎重に選択してください。負荷に最適なパフォーマンスを最も低いコストで提供するシェイプを選択します。より多くのパフォーマンス、メモリーまたはネットワーク帯域幅が必要な場合は、より大きなシェイプに変更できます。
- 可用性
デプロイメント要件およびリージョンに基づいて高可用性オプションを使用することを検討してください。オプションには、リージョン内の複数の可用性ドメイン間でのリソースの分散、および可用性ドメイン内のフォルト・ドメイン間でのリソースの分散が含まれます。
フォルト・ドメインは、単一の可用性ドメイン内にデプロイされたワークロードに最適なリジリエンスを提供します。アプリケーション層で高可用性を実現するには、異なるフォルト・ドメインにアプリケーション・サーバーをデプロイし、ロード・バランサを使用してアプリケーション・サーバー間でクライアント・トラフィックを分散します。
- モニタリングおよびアラート
必要に応じてシェイプをスケール・アップまたはスケール・ダウンできるように、ノードのCPUおよびメモリー使用率の監視およびアラートを設定します。
