Nézetek szerkesztése

A Logikai SQL kivételével minden nézet saját szerkesztőfelülettel rendelkezik, amelyben elvégezheti a szerkesztési műveleteket.

A Logikai SQL nézet nem szerkeszthető. Csak a hozzá tartozó tároló formázható vagy törölhető.

Minden nézetszerkesztő tartalmaz csak az adott nézettípushoz használható funkciókat, de vannak olyan funkciók is, amelyek minden nézettípusnál azonosak.

Nézet szerkesztése

1. Nyissa meg a szerkeszteni kívánt nézetet tartalmazó elemzést.
2. Kattintson az Elemzésszerkesztő: Eredmények lap lehetőségre.
3. Kattintson a nézethez tartozó Nézet szerkesztése gombra (vagy válassza ki a nézetet a Nézetek panelen, és kattintson a Nézet szerkesztése eszköztárgombra).

   Megjelenik a következő szerkesztők egyike:

   • Eredmények lap: Oszlopválasztó szerkesztő

   • Eredmények lap: Szegmenslétrehozás szerkesztő

   • Az Eredmények lap: Céllista létrehozása szerkesztő

   • Eredmények lap: Szűrők szerkesztő

   • Eredmények tábla: Tölcsér szerkesztő

   • Eredmények tábla: Mérőszerkesztő

   • Eredmények tábla: Diagramszerkesztő

   • Eredmények lap: Hőmátrix szerkesztője

   • Eredmények tábla: Jelmagyarázat-szerkesztő

   • Eredmények tábla: Térképszerkesztő

   • Az Eredmények lap: Szöveges leírás szerkesztő

   • Eredmények lap: Teljesítmény-mozaik szerkesztője

   • Eredmények tábla: Kimutatástáblázat-szerkesztő

   • Eredmények lap: Kijelölési lépések szerkesztője

   • Az Eredmények lap: Statikus szöveg szerkesztő

   • Eredmények tábla: Táblázatszerkesztő

   • Az Eredmények lap: Futó szöveg szerkesztő

   • Az Eredmények lap: Címszerkesztő

   • Eredmények lap: Fadiagram szerkesztő

   • Eredmények tábla: Háló szerkesztő

   • Eredmények lap: Nézetválasztó szerkesztője

4. A nézethez tartozó szerkesztő használatával végezze el a megfelelő szerkesztési műveleteket.

   További útmutatásért lásd:

   • Oszlopválasztó nézetek szerkesztése

   • Mérőnézetek szerkesztése

   • Diagram nézetek szerkesztése

   • Hőmátrix nézetek szerkesztése

   • Jelmagyarázat nézetek szerkesztése

   • Térkép nézetek szerkesztése

   • Szöveges nézetek szerkesztése

   • Teljesítmény-mozaik nézeteinek szerkesztése

   • Tábla és kimutatástábla nézetek szerkesztése

   • Fatérkép nézetek szerkesztése

   • Hálónézetek szerkesztése

   • Nézetválasztó nézetek szerkesztése

5. Kattintson a Kész gombra.
6. Mentse a nézetet. A tudnivalókat lásd: Nézetek mentése

Megjegyzés:

Ha a táblázat vagy kimutatástábla nézet végösszeget vagy részösszeget tartalmaz a sorszegélyen, akkor a megjelenítendő összegek, vagyis a végösszeg és a részösszegek szerepelni fognak a tartalom lapozásához beállított Sorok száma oldalanként értékben. A 11g előtti verzióknál, ha a Sorok száma oldalanként értékét például 10-re állította, akkor a táblázatban vagy kimutatástáblában 10-nél több rekord jelent meg, ha a megjelenítendő összegek megjelentek a nézet eredményei között. A további tudnivalókat lásd: Táblázat tulajdonságai párbeszédpanel: Adatok lap.

Az ábrán egy részösszeg látható a D50 Régió sorszegélyén, és a tartalomlapozás oldalanként 10 sorra van beállítva. Ne feledje, hogy a részösszegek be vannak számítva a sorok számába.

Az ábra leírása GUID-4C565A47-70FA-46FB-A7DB-F606E59BEAAD-default.gif

Tábla és kimutatástábla nézetek szerkesztése

Az adatok elemzéséhez és megjelenítéséhez rendelkezésre álló két gyakran használt nézet a táblázat és a kimutatástáblázat.

Az ábra egy minta táblázatot és kimutatástáblát mutat az irányítópult lapon.

Az ábra leírása GUID-8FFD0DF3-00CD-4E03-BEA6-A8265E0009D7-default.gif

Ezekhez a nézetekhez azonos típusú szerkesztőfelület tartozik, és számos funkció, például mozgatás egérrel, rendezés, részletezés és feltételes formázás. A következő lista a két típus közötti különbségeket foglalja össze.

• Alapértelmezett nézet — Amikor létrehoz egy elemzést és megjeleníti az eredményeket, az alapértelmezett nézetet az elemzésben szereplő adatok határozzák meg.

  • Table – Amennyiben az elemzés kizárólag jellemzőoszlopokat, mérőszámoszlopokat, vagy azok kombinációját tartalmazza, a táblázat jelenti az alapértelmezett nézetet.

  • Kimutatástáblázat – Amennyiben az elemzés legalább egy hierarchikus elrendezésű oszlopot tartalmaz, az alapértelmezett megjelenítést a kimutatástáblázat jelenti.

• Áthúzási célterületek — Az oszlopok elrendezéséhez használt áthúzási célterületek két megjelenítési módja kicsit különböző. Mindkét megjelenítési módban van <nézettípus> Promptok, Szakaszok és Kizárt célterület. Az ábra azt szemlélteti, hogy amikor a <nézettípus> promptjainak áthúzási célhelyén vagy az oldal szélén több oszlop van, akkor az értékeit mindegyik a saját lenyíló listájában jeleníti meg.

  • Táblázat — A táblázatok oszlopai és mérőszámai azonos célterületre kerülnek, ezekhez a táblázatokhoz nem tartoznak sorok.

  • Kimutatástáblázat — A kimutatástáblázatok sorai, oszlopai és mérőszámai külön célterületek is lehetnek.

• Mérőszám oszlopok mozgatása egérrel — A mérőszám oszlopok kissé eltérően viselkednek, ha táblázatokra és kimutatástáblázatokra helyezi őket.

  • Táblázat — A táblázatokban ha a táblázat közepére húzza át a mérőszám oszlopokat, azok oszlopokként viselkednek.

  • Kimutatástáblázat —Kimutatástáblázatokban középre húzhatja a mérőszám oszlopokat, és a hozzá tartozó címkék tetszőlegesen elhelyezhetők.

• Oszlopnevek és fejlécek — Az oszlopok fejlécének megjelenítése a táblázatok és a kimutatástáblázatok esetén is kikapcsolható. Az oszlopnevekre azonban a következő eltérések vonatkoznak:

  • Táblázat — A táblázatokban az oszlopok neve mindig látható.

  • Kimutatástáblázat — A kimutatástáblázatokban az oszlopok nevének megjelenítése kikapcsolható.

• Tulajdonságok — A két nézet tulajdonságai kis mértékben különböznek, például lapszámozás és zöld oszlop formázás.

A táblázat és a kimutatástáblázat szerkesztői használhatók a nézet megjelenésének és funkcióinak testreszabásához. A szerkesztők funkciói nagyrészt azonosak.

Táblázat vagy kimutatástáblázat szerkesztése:

1. Az Eredmények lap: Táblázatszerkesztő elemének vagy az Eredmények lap: Kimutatástáblázat-szerkesztő elemének megjelenítése. A tudnivalókat lásd: Nézetek szerkesztése
2. A táblázat vagy a kimutatástáblázat tulajdonságainak beállításához kattintson a Táblázatos nézet tulajdonságai vagy a Kimutatástáblázat nézet tulajdonságai gombra az eszköztáron. A Táblázat tulajdonságai párbeszédpanel vagy a Kimutatástábla tulajdonságai párbeszédpanel jelenik meg, amelyen a következő műveleteket hajthatja végre:

   • Megadhatja az adatok tallózásához használni kívánt módszert – görgetés vagy lapozásvezérlők.

   • Meghatározhatja a táblázatok és a kimutatástáblák kívánt formázási beállításait.

   • Megadhatja az alapadatok-részletek csatolását.

   • Megadhatja a null értékek megjelenítését.

   • Beállítás felhasználók számára a táblázatok oszlopaiban lévő, "visszaírásként" hivatkozott értékek módosításához.

3. Például a következő funkciók alkalmazásához használhatja a szerkesztő eszköztárán lévő gombokat:

   • A formázás módosításáról lásd: Formázás alkalmazása táblázatokra és kimutatástáblázatokra

   • Csoport vagy számított elem nézetbe való felvételéről lásd: Csoportokkal és számított elemekkel kapcsolatos műveletek

   • Számított mérőszám nézetbe való felvételéről lásd: Számított mérőszámokkal kapcsolatos műveletek

4. A nézet tartalmának módosításához használja a következő paneleket:

   • A Témakörök panel

   • A Katalógus panel

   • Az Elrendezés panel a Adatok elrendezésének módosítása nézeteken című részben leírtak szerint

   • A Kiválasztás lépései panel

5. A nézetben egy oszlop rendezési sorrendjének meghatározásához lásd: Nézeteken belüli adatrendezés .
6. A nézethez tartozó adatok részletes megismeréséhez lásd: Részletezés a nézeteken belül
7. A jobb oldali egérgombbal kattintva elvégezheti a nézet alapvető interakcióit.
8. Engedélyezze a visszaírás funkciót egy táblázatra, ezáltal a felhasználók frissíthetik vagy visszaírhatják az adatbázist, ha az Ön felhasználóneve megfelelő jogosultságokkal rendelkezik. Például a felhasználók megadhatnak értékesítési célértékeket az aktuális negyedévre az Értékesítés irányítópulton. A visszaírási képességről a tájékoztatást lásd: Értékek módosítása és visszaírás végrehajtása.

Formázás alkalmazása táblázatokra és kimutatástáblázatokra

A táblázatokat és kimutatástáblákat formázhatja úgy, hogy könnyebben olvashatók legyenek.

A „zöld sáv” stílus a váltakozó sorokat vagy oszlopokat halvány zöld színben jeleníti meg. Az esztétikai formázás a nézet teljes megjelenésére hatással van, és a zöld sáv alapértelmezett színének módosítását is lehetővé teszi. A képen egy kimutatástábla látható az irányítópult lapon zöld sáv stíluselemmel.

Az ábra leírása GUID-67AB43B4-637F-40EA-A70B-63D54D18EFAF-default.gif

Zöld sáv stíluselem és esztétikai formázás hozzáadása táblához vagy kimutatástáblához

1. A szerkesztő eszköztárán kattintson a Tulajdonságok megtekintése gombra, vagy az Eredmények lap Összetett elrendezés részén kattintson a Tulajdonságok megtekintése gombra.

   Megjelenik a Táblázat tulajdonságai párbeszédablak vagy a Kimutatástábla tulajdonságai párbeszédablak.

2. A zöld sáv stíluselem hozzáadásához jelölje be a Helyettesítő stíluselem engedélyezése négyzetet.

   Ha a stíluselemet más módon szeretné alkalmazni, válassza ki a megfelelő stílust a listából.

3. Esztétikai formázás hozzáadásához kattintson a váltakozó formázási gombra.

   Megjelenik a Formátum szerkesztése párbeszédablak.

4. A zöld sáv alapértelmezett színének módosításához válasszon új háttérszínt a cellaformátumhoz. Végezzen el minden szükséges változtatást, majd kattintson az OK gombra.
5. A Tulajdonságok párbeszédablakban végezzen el minden más szükséges változtatást, majd kattintson az OK gombra.

   A kozmetikai formázásról a további tudnivalókat lásd: Mit jelent az esztétikai formázás?.

Diagram nézetek szerkesztése

Különböző típusú diagramok közül választhat az adatok elemzéséhez és ábrázolásához.

Az ábrán egy minta oszlopdiagram látható az irányítópult lapon.

Az ábra leírása GUID-19A8B9F9-B5DF-41F1-B540-E3DCE4247961-default.gif

Diagram nézet szerkesztése:

1. Jelenítse meg az "Eredmények lap: Diagramszerkesztő elemét A tudnivalókat lásd: Nézetek szerkesztése
2. A diagram tulajdonságainak beállításához kattintson a Diagram tulajdonságainak szerkesztése gombra az eszköztáron. Megjelenik a Diagram tulajdonságai párbeszédpanel, ahol a beállíthatja a következő tulajdonságokat:

   • A diagramvászonhoz kapcsolódóan például a szélességet, magasságot és a jelmagyarázat helyét

   • A diagram megjelenésének, például stílusának meghatározása

   • Tengelyek határértékeit és osztásait

   • A diagram címeinek és feliratainak meghatározása

3. A szerkesztő eszköztárán lévő gombokkal végezhet olyan műveleteket mint a nézet nyomtatása, nézet exportálása stb.
4. A nézet tartalmának módosításához használja a következő paneleket:

   • Témakörök ablaktábla

   • Katalógus ablaktábla

   • Az Elrendezés panel a Adatok elrendezésének módosítása nézeteken című részben leírtak szerint

   • Kijelölési lépések ablaktábla

   • (csak tölcsérdiagramokhoz és mérőkhöz) Beállítások panel a küszöbértékek beállításához

5. A jobb oldali egérgombbal kattintva elvégezheti a nézet alapvető interakcióit.
6. A nézethez tartozó adatok részletes megismeréséhez lásd: Részletezés a nézeteken belül

A diagramok megjelenésének formázása

A diagramok formázása segíti a felhasználókat a megjelenített adatok jobb megértésében.

A diagramok megjelenésének formázását két beállítás segítségével végezheti el:

• A diagram elemeinek pozíciója (például vonalak és oszlopok egy vonal-oszlop diagramban vagy szeletek egy kördiagramban).

  Lásd: Diagramok formázása pozíció alapján.

• Oszlopokra alkalmazott feltételek. Lásd: Diagramok formázása oszlopok alapján.

Diagramok formázása pozíció alapján

A diagram elemeinek a pozíciója a számértékük alapján adható meg.

A pozícionális formázás segítségével saját igényeinek megfelelően módosíthatja a grafikon megjelenését a grafikon elemeinek elhelyezkedése alapján, vagyis a számszerű sorrendiség amely alapjána a grafikon elemei (például az oszlopok) megjelennek egy csoporton belül. A csoport összetételét a jellemzőoszlopok határozzák meg, amelyek a Csoportosítás eszerint elnevezésű célterületen jelennek meg. (A célterületekkel kapcsolatos tudnivalókat lásd: Az áthúzási célterületek ismertetése)

Tegyük fel például, hogy van egy sávgrafikon, melynek feltételei közé tartoznak a D50 Régió, 1 - Árbevétel és 2 - Számlázott mennyiség oszlopok is. A Mérőszámok célterületén először az 1 - Árbevétel jelenik meg, majd a 2 - Számlázott mennyiség. A D50 Régió oszlop a Csoportosítási szempont célterületen jelenik meg. Ezen a diagramon az 1 - Bevétel oszlop az első helyen, a 2 - Számlázott mennyiség oszlop a második helyen jelenik meg az egyes helyi csoportokon belül, ahogy az az ábrán látható.

Az ábra leírása GUID-4353D724-7AC7-4BD7-9CEC-4C00D1ED5493-default.gif

Lehetővé teszi a diagram megjelenésének formázását az elhelyezkedésük szerint (például a színt, a vonalvastagságot és a vonalszimbólumokat).

Megjegyzés:

Az elhelyezkedés szerinti formázás lépcsős diagramoknál nem használható.

Diagramok formázása oszlopok alapján

A feltételes formázás segítségével saját igényeinek megfelelően módosíthatja egy adott grafikon megjelenését az oszlopokra alkalmazott jellemzők alapján.

A formázást a rendszer az adott feltételnek megfelelő oszlopjellemzőkön végzi el.

Megadható, hogy milyen színben jelenjenek meg a grafikonon szereplő adatok adott oszlopérték, vagy oszlopértékek tartománya alapján, amely megfelel az oszlophoz megadott feltételeknek.

Például:

• A diagramok színének feltételes módosítása az oszlop egy adott értéke alapján.

  Egy felhasználó létre szeretne hozni egy oszlopdiagramot két ital, a limonádé és a kóla értékesítési adatainak összehasonlításához. Az oszlopdiagram létrehozásakor a felhasználó két feltételt ad meg: a limonádé értékesítési adatait tartalmazó oszlop sárga, a kóla értékesítési adatait tartalmazó oszlop pedig kék legyen.

• A diagramok színének feltételes módosítása az oszlopban lévő értékek egy tartománya alapján.

  Egy értékesítési vezető létre szeretne hozni egy oszlopdiagramot az összes üzletkötő értékesítési adatainak két értékesítési tartományon belüli összehasonlításához. Az oszlopdiagram létrehozásakor az értékesítési vezető két feltételt ad meg: a 250 000 dollárnál kevesebb forgalmat megvalósító üzletkötőket tartalmazó oszlop vörös, a 250 000 dollárnál nagyobb forgalmat megvalósító üzletkötőket tartalmazó oszlop pedig zöld legyen.

A felttélekhez kötött formázás megadásának módja eltér az egyéb nézetek formázásának definiálásától. A tudnivalókat lásd: Feltételes formázás alkalmazása táblázatokra, kimutatástáblákra, teljesítmény-mozaikokra, diagramokra, hőmátrixokra és hálókra

A diagramok megjelenésének formázása:

1. A diagramszerkesztő eszköztárán kattintson a Diagramtulajdonságok szerkesztése gombra, vagy az Eredmények lap Összetett elrendezés részén kattintson az adott nézettárolón lévő Tulajdonságok megtekintése gombra.

   Megjelenik a Diagram tulajdonságai párbeszédpanel.

2. Kattintson a Diagram tulajdonságai párbeszédpanel: Stílus lapfül lehetőségre.

3. Kattintson a Stílus formázása és feltételhez kötött formázás gombra.

   Megjelenik a Stílus formásáza és feltételhez kötött formázás párbeszédpanel.

4. Kattintson a Stílus formázása és feltételhez kötött formázás párbeszédpanel: Stílus formázása fül elemre a diagram megjelenésének formázásához a diagram elemeinek elhelyezkedése alapján.

   Egyedileg formázott helyzet hozzáadásához:

   1. Válassza ki a diagram azon eleméhez (például az oszlophoz) tartozó fület, amelyhez egyedileg formázott elhelyezést kíván megadni.

   2. Kattintson az Új pozíció hozzáadása gombra. Új pozíció bevitelére szolgáló mező jelenik meg az Egyedileg formázott elhelyezés táblázatban.

   3. Adja meg a formázást. Például ha ki szeretné választani a helyhez alkalmazni kívánt színt, kattintson a lefelé mutató nyílra a Szín jelölőnégyzet mellett a Színválasztó párbeszédablak megnyitásához. (Tudjon róla, hogy a formázási lehetőségek az elemtől függenek.)

5. Kattintson a Stílus formázása és feltételhez kötött formázás párbeszédpanel: Feltételhez kötött formázás fül elemre a diagram megjelenésének formázásához az oszlopokra alkalmazott feltétel alapján.

   Feltétel oszlophoz való hozzáadásához :

   1. Kattintson a Formázási feltétel hozzáadása gombra, és jelölje ki azt az oszlopot, amelyen a feltételt érvényesíteni szeretné.

      Megjelenik az Új feltétel párbeszédpanel.

   2. Válassza ki a műveleti jelet, és adja meg a feltételhez az oszlop egy értékét vagy értéktartományát.

   3. Amikor elkészült, kattintson az OK gombra.

      Az új feltétel megjelenik a Feltételhez kötött formázás lapon.

   4. Ha ki szeretné választani az oszlop értékeihez alkalmazni kívánt színt a feltétel teljesülése mellett, kattintson alefelé mutató nyílra a Szín jelölőnégyzet mellett a Színválasztó párbeszédablak megnyitásához.

6. Kattintson az OK gombra.

A feltételes formázás diagramon belüli alkalmazásának szabályai

A diagramokon a feltételes formázás akkor működik, ha követi a konkrét útmutatásokat.

A diagramokon belüli feltételek létrehozására és használatára a következő szabályok vonatkoznak:

• Feltételeket csak olyan oszlopból lehet létrehozni, amely szerepel a diagramban.

• Amikor a formázási feltételek kizárják egymást, az egymást kizáró feltételek fontossági sorrendje a következőképpen alakul:

  1. Feltételes formázás jellemzők alapján

  2. Feltételes formázás mérőszámok alapján

  3. Stílus formázása a diagram elemeinek elhelyezkedése alapján

• Grafikon, grafikon-sáv, sugár, pont és idősoros grafikon típusú diagramoknál a feltételes és a pozicionális formázáshoz megadott szimbólumok és szín a következő módon jelennek meg a jelmagyarázatokon:

  • Ha csak feltételes formázás lett alkalmazva:

    • Az elkülönített pontok nélküli diagramoknál a szimbólumok nem jelennek meg a jelmagyarázat-jelölőn. Ha szín van alkalmazva a teljes adatsorra, akkor szín lesz alkalmazva a jelmagyarázat-jelölőkre.

    • Az elkülönített pontokat tartalmazó diagramoknál (grafikon vagy pontdiagram) a jelmagyarázatokon alapértelmezés szerint megjelenő eredeti szimbólumok vonal szimbólumokra változnak grafikonoknál, illetve négyzet szimbólumokra pontdiagramoknál. Ha szín van alkalmazva a teljes adatsorra, akkor szín lesz alkalmazva a jelmagyarázat-jelölőkre.

  • Ha csak pozicionális formázás lett alkalmazva, akkor szimbólumok és szín jelennek meg a jelmagyarázat-jelölőkön.

  • Ha feltételes és pozicionális formázás egyaránt alkalmazva lett, akkor a pozicionális formázáshoz megadott szimbólumok jelennek meg. Ha szín van alkalmazva a teljes adatsorra feltételes formázási szabály szerint, akkor szimbólumok jelennek meg a jelmagyarázat-jelölőn. Egyaránt szín lesz alkalmazva a szimbólumokra és a jelmagyarázat-jelölőkre.

• Amikor a felhasználó egy olyan diagramot bont ki, amelynél feltételes formázást alkalmaznak, a következő szabályok érvényesülnek:

  • A mérőszámokon alapuló feltételes formázást a rendszer nem viszi át a következő szintre. (Nincs értelme átvinni a feltételes formázást egy másik szintre, például földrajzi hierarchiában a Régió szintről a Város szintre.)

  • Az attribútok alapján végzett feltételes formázás csak akkor vihető át a következő diagramra, ha nem lett kibontva

    Ha például a "Limonádé = kék" feltételt adta meg, és csak az éveket részletezi, a "Limonádé = kék" feltétel a helyén marad.

• A feltételes formázás lépcsős diagramok összegeinél és részösszegeinél nem használható.

Diagramkivételek oszlopok feltételes formázásakor

Néhány feltételes formázás néhány diagramon nem használható.

A táblázat azoknak a diagramkivételeknek a listáját tartalmazza amelyek megfelelnek az oszlopokon elvégzett feltételes formázásnak.

Diagramtípus	Kivétel
Vonal, vonal-oszlop, sugár, idősor vonal	A vonal esetében kizárolag a szimbólumformázás megengedett.
Pareto	A formázás csak az oszlopok esetében jelenik meg, a Pareto vonalnál nem.

Hálónézetek szerkesztése

A hálónézet olyan diagramnézet, mely több diagramot jelenít meg. Az egyes diagramok külön adatcellákban láthatók.

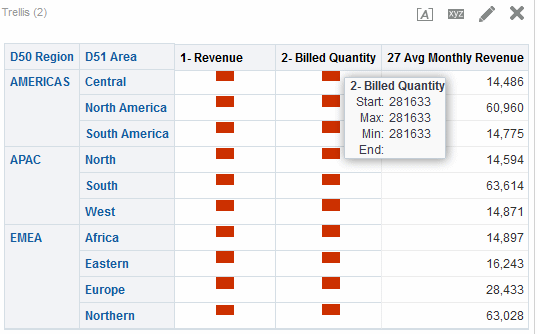

Az ábrán a hálónézetre látható példa.

Az ábra leírása GUID-EEDEC15F-14F1-443D-BA35-311D51384028-default.gif

A hálónézetek két altípusba tartozhatnak:

• Egyszerű hálók Az egyszerű hálónézet a sor- és oszlopkészletek között többszörözött központi belső diagramot jelenít meg, így számos kisebb részt mutat, melyek ideálisak az összehasonlításokhoz. Az ábrán egy egyszerű háló nézet látható.

• Összetett háló Az összetett hálók kis méretű mini diagramok rácsát jelenítik meg, melyek ideálisak a trendek megfigyeléséhez és a minták feltérképezéséhez az adathalmazokban.

Háló nézetek szerkesztéséhez:

1. Jelenítse meg az Eredmények lap: Hálószerkesztő lehetőséget A tudnivalókat lásd: Nézetek szerkesztése
2. A háló tulajdonságainak beállításához kattintson a Háló tulajdonságai gombra az eszköztáron. Megjelenik a Háló tulajdonságai párbeszédablak, ahol a beállíthatja a következő tulajdonságokat:

   • A rácsvászonnal kapcsolatos tulajdonságokat, például a jelmagyarázat helyét (csak egyszerű hálónézet esetén)

   • A hálóban szereplő megjelenítés diagramméretével kapcsolatos tulajdonságokat

   • Amelyek megadják az adatok tallózásához használni kívánt módszert – görgetés vagy lapozásvezérlők

   • Azokat a tulajdonságokat, melyek azt vezérlik, hogy a háló figyeli-e az alá-fölérendelt eseményeket

   • A háló rácsát és annak megjelenítéseit vezérlő tulajdonságokat, például a különböző stílusok, valamint a jelmagyarázatok megjelenítési módja

   • Azokat a tulajdonságokat, amelyek a skála típusát, valamint az osztásjelölők megjelenését vezérlik a háló egyes megjelenítéseiben (csak egyszerű hálónézetek esetén)

   • A címek és címkék megjelenítését vezérlő tulajdonságokat (csak egyszerű hálónézetek esetén)

3. A szerkesztő eszköztárán lévő gombokkal végezhet olyan műveleteket mint a nézet nyomtatása, nézet exportálása stb.
4. A nézet tartalmának módosításához használja a következő paneleket:

   • Témakörök ablaktábla

   • Katalógus ablaktábla

   • Az Elrendezés panel a Adatok elrendezésének módosítása nézeteken című részben leírtak szerint

   • Kijelölési lépések ablaktábla

5. A nézetben egy oszlop rendezési sorrendjének meghatározásához lásd: Nézeteken belüli adatrendezés .
6. A jobb oldali egérgombbal kattintva elvégezheti a nézet alapvető interakcióit.

   Megjegyzés:

   Ha a háló nézetek igazításával kapcsolatban bármilyen problémát tapasztalna, az igazítás beállításához szerkesztheti a konfigurációs fájlt. Találja meg az xdo.cfg fájlt a config/OracleBIJavahostComponent/coreapplication_objh1 könyvtárban, és növelje a fo-chunk-size beállítás értékét.

A hálónézetekben használt fogalmak

A hálónézet meghatározott terminológiát használ a nézet szempontjainak leírásra.

A táblázat határozza meg a hálónézetekben használt kifejezéseket.

Kifejezés	Definíció
Megjelenítés	Az Oracle BI EE esetén a megjelenítés a hálónézet adatcelláiban megjelenítésre választott diagramokat jelöli. Számos megjelenítés választható a hálónézetek létrehozásához, többek között sávdiagramok, szórásdiagramok és minidiagramok.
Belső diagram	Beágyazott diagram a hálódiagramok rácsán belül. Minden belső diagram saját dimenziókkal rendelkezik az Elrendezés panel Megjelenítés területén megadottak szerint.
Külső szegély	A külső szegély a hálónézet azon része, amely körülveszi a belső diagramokat. Ebbe beletartoznak a sor- és oszlopfejlécek, a szakaszfejlécek stb.
Egyszerű háló	Egyező típusú belső megjelenítéseket (például csak szórásdiagramokat) megjelenítő hálónézet. A belső megjelenítések mind közös tengelyt használnak; ezt más néven szinkronizált skálának is nevezik.
Összetett háló	Olyan hálónézet, amely rácsában többfajta megjelenítést (például mini vonaldiagramot, mini sávdiagramot és számokat) is tartalmazhat. Minden megjelenítéstípus eltérő mérőszámot jelenít meg. Az összetett hálók felfoghatók kimutatástáblaként is, azzal az eltéréssel, hogy itt a táblához adott minden egyes mérőszámhoz társíthat dimenziót, és ezt a dimenziót megjelenítheti minidiagramon.
Szinkronizált skála	(Csak az egyszerű háló altípus esetén) A szinkronizált skála azt jelenti, hogy a hálón belüli minden megjelenítés ugyanazon a skálán jelenik meg, azaz közös tengelyt használ. A közös tengely révén a sorok és oszlopok osztásjelölői könnyedén összehasonlíthatók.
Mikrodiagram	A rácsban a többi szöveg méretű diagrammal és számmal együtt megjelenik egy szöveg méretű diagram, mely egy speciális háló nézet adatcelláinak tartalmát tartalmazza. Az Oracle BI EE rendszerben a mikrodiagramok mindig minidiagramok.
Minidiagramok	Beágyazott, kis méretű diagram, amely más kis méretű diagramokkal és számokkal együtt egyetlen trendet jelenít meg. Ezeket a kis méretű diagramokat minidiagramoknak nevezik. A minidiagramok nem tartalmaznak tengelyeket és címkéket; kontextusukat az őket körülvevő tartalom határozza meg. A minidiagramok minden típusa csak egyetlen, rejtett mérőszámmal rendelkezik; a méretarány csak önmagához igazodik. A minidiagramok altípusa lehet Mini vonal, Mini sáv vagy Mini terület.

Mi teszi egyedivé a hálónézeteket?

A hálónézetek, más néven hálódiagramok egyetlen dolog kivételével megegyeznek a kimutatástáblákkal. Különbségük abban rejlik, hogy a háló adatcellái diagramokat tartalmaznak.

Míg az önálló diagramok, például egyetlen sávdiagram vagy szórásdiagram önmagában is működik, a hálódiagram csak úgy működik, hogy beágyazott diagramok, más néven belső diagramok rácsát jeleníti meg. Így a sávdiagramok hálónézete valójában több sávdiagramból áll.

Az üzleti elemzés területén vett általános értelemben a megjelenítés az adatok diagramokon, mérőkön, térképeken stb. látható vizuális reprezentációja. A hálószerkesztő Elrendezés panelén szerepel a Megjelenítések célterület. Erre a területre húzhatja az összeállított hálót alkotó belső diagramok oszlopait.

Az egyszerű hálónézetet alkotó megjelenítések mind diagramok, melyek a A diagramok választható típusai fejezetben leírt önálló diagramok közül számos típusba tartozhatnak. Az összetett hálót alkotó megjelenítések mindig mikro diagramok, melyek a Mini vonal, a Mini sáv vagy a Mini terület altípusba tartozhatnak. Ideális esetben az összetett hálóban szereplő mikrodiagramok számok mellé kerülnek (melyekkel ugyanazt a mérőszámot jelenítik meg). A további tudnivalókat lásd: A mikrodiagramok meghatározása

Mire szolgálnak a hálónézetek?

A hálónézetek viselkedése nagyrészt megegyezik a kimutatástáblákéval. A hálók és kimutatástáblák közötti fő különbség az adatcellák megjelenítésében rejlik.

A hálók oszlop- és sorcímkéinek celláiban a következőket teheti:

• Jobb kattintás után áthelyezheti a mérőszámcímkéket

• Jobb kattintás után rendezheti az adatokat

• Húzással áthelyezheti a sorokat és oszlopokat

A hálók adatcelláiban az egérmutató elem fölé húzásával megjelenítheti az adott elemhez kapcsolódó környezeti adatokat.

A hálók numerikus adatcellái ugyanúgy működnek, mint a kimutatástáblák azonos numerikus adatcellái.

A hálónézetek viselkedése a következőkben tér el a kimutatástáblák viselkedésétől:

• Diagramok adatcellái: az egyszerű hálók adatcellái nem rendelkeznek jobb kattintással indítható funkciókkal, továbbá a háló diagramjainak adatcelláira sem lehet ráközelíteni (bal kattintással elérhető funkciók).

• Mikrodiagramok adatcellái: amikor az egérmutatót a minidiagramok adatcellái fölé viszi, környezeti adatok jelennek meg (például az első, utolsó, legkisebb és legnagyobb értékek), melyek máskülönben, a kimutatástábla nézetben nem jelennének meg.

  Az ábrán egy összetett háló látható, ahol a mikrodiagram adatcellája fölé vitt egérmutató hatására megjelenik az eszközleírás. A mikrodiagramokon nem jelennek meg tengelycímkék, ahogyan a normál diagramokon, így a belső diagramok dimenziói nem egyértelműek azonnal. A mikrodiagramok eszközleírásai árulják el, hogy mi látható a diagramon — ezeken jelennek meg az egyéni mintaértékek, valamint a teljes dimenziómeghatározás.

Az ábra leírása GUID-BA44E6B5-3F17-4E1C-9742-0C0CFE778FE1-default.gif

A mikrodiagramok meghatározása

A mikrodiagramok kis méretű diagramok.

A mikrodiagramok az összetett háló altípusba tartozó hálónézetekben jelennek meg. A mikrodiagramok egyedi diagramtípust alkotnak abból a szempontból, hogy soha sem lehetnek független, önálló diagramok. Ezek a diagramok csak hálónézetek kontextusában használhatók, jelentésük pedig csak a számos másik kis méretű diagrammal együtt értelmezhető.

Minidiagramok az Oracle BI EE rendszerben

A mikrodiagramok számos altípusba tartozhatnak, lehetnek többek között mini sáv-, mini vonal- vagy mini területdiagramok.

Az ábrán példa látható mini vonaldiagramokból és számokból álló hálóra.

Az ábra leírása GUID-937B0D34-A69F-415C-A3EA-38889E192567-default.gif

A minidiagramok eltérnek a vonaldiagramoktól, sávdiagramoktól és az Oracle BI EE rendszerben elérhető más, önálló diagramoktól. A minidiagramok kis méretű beágyazott diagramok, amelyek egyetlen trendet ábrázolnak. Megjelenésük egyszerű, nem tartalmaznak tengelyeket és címkéket kontextusukat az őket körülvevő tartalom adja. A minidiagramok minden típusa csak egyetlen, rejtett mérőszámmal rendelkezik; a méretarány csak önmagához igazodik.

Az Oracle BI EE rendszerben a minidiagramok vizuális ábrázolása jeleníti meg a trendeket, illetve azokon belül a legmagasabb és legalacsonyabb értékeket. Mivel a minidiagramok sűrítetten jelenítik meg a trendeket, egyetlen oldalon számos trend (és numerikus érték) összehasonlítására van lehetőség.

Figyelje meg az ábrán, hogy az összetett háló hogyan jeleníti meg ugyanazt a mérőszámot (1 - Árbevétel) kétszer. Az első példányt Szám beállításra állítja, a második példányt (az 1 - Árbevétel átnevezve Árbevételi trendnek) pedig mini diagramként jeleníti meg, és hozzárendeli az idő dimenziót (T02 Nevenkénti hónap). Ez az összetett háló megjeleníti a teljes értéket az évre vonatkozóan, mellette pedig a teljes érték év során megfigyelhető trendjeit.

Fontos megjegyezni, hogy míg a minidiagramok bizonyos elemzéstípusokhoz – például a trendek magas szintű követéséhez és a minták megfigyeléséhez – hasznosak, nem nyújtják ugyanazt a részletességet, mint nagyobb, funkciógazdagabb megfelelőik.

Munka a minidiagramokkal

A minidiagramok az adatok kompakt nézetét teszik lehetővé.

A minidiagramok egyedisége elsősorban abból fakad, hogy kis méretüknél fogva korlátozott helyen nagy mennyiségű információ megjelenítésére képesek. Az Oracle BI EE rendszerben a minidiagramok abban is eltérnek az önálló diagramoktól, hogy mikrodiagramként csak hálónézetekben használhatók.

A minidiagramok mérete, a teljes méretű diagramokkal egyező módon, a Diagram tulajdonságai párbeszédpanelen módosítható.

A minidiagramokat tartalmazó hálónézetek létrehozásáról a további tudnivalókat lásd: Hálónézetek és mikrodiagramok tervezési szempontjai.

Az egyszerű hálók és az összetett hálók

Hálónézetek létrehozásakor az első lépés a két altípus – az egyszerű háló és az összetett háló – közüli választás.

Az egyszerű háló altípus, amely összehasonlítások bemutatásához hasznos, belső megjelenítés egyetlen típusát, például csak sávdiagramot, tartalmaz. A belső megjelenítés mindig közös tengelyt használ, így a belső diagramok egyező skálán jelennek meg. (A közös tengely fogalmát szinkronizált skálának is nevezik.) A közös tengely révén a sorok és oszlopok osztásjelölői könnyedén összehasonlíthatók.

Az összetett háló altípus, amely trendek bemutatásához hasznos, rácsában többféle típusú megjelenítés helyezhető el. Az értékesítési trendeket bemutató összetett háló megjeleníthet olyan rácsot, melyben egy oszlop (például az árbevétel) számai láthatók, míg a számoszlop melletti másik oszlop megjeleníthet olyan mini vonaldiagramokat celláiban, amelyek ugyanazt a mérőszámot jelenítik meg, mint a számok (a példában az árbevételt, ezúttal azonban adott időszakra vonatkozóan). Ezen oszlop mellett eltérő mikrodiagramok is megjeleníthetők, például egy mini sávdiagramot tartalmazó oszlop, mely egy másik mérőszámot (például az egységek teljes számát) mutat.

Minden megjelenített mérőszám eltérő belső diagramtípushoz van hozzárendelve. A rács minden cellája független skálával rendelkezik.

Az összetett hálóra tekinthet úgy, mint az adatcellákban minidiagramokat tartalmazó kimutatástáblára. Azonban minden egyes hozzáadott mérőszám esetén választhatja dimenzió hozzárendelését, és annak mikrodiagramkénti megjelenítését. Ebből kifolyólag az összetett hálók nagyban különböznek az egyszerű hálóktól. Az egyszerű hálókban az összes mérőszám ugyanabban a megjelenítésben látható, további dimenziókkal együtt.

Hálónézetek és mikrodiagramok tervezési szempontjai

A hálónézetek és mikro diagramok nagy mennyiségű adatot továbbítanak, ezért a tervezésükre nagy gondot kell fordítani.

Alább olvasható a hálónézetekben megjelenített tartalom tervezésével kapcsolatos néhány ötlet:

• Az összehasonlításokhoz válassza az egyszerű háló altípust.

• A trendelemzéshez az összetett háló altípust válassza.

• A hálót alkotó belső diagramoknak olvashatóknak kell maradniuk, és nem lehetnek túl sűrűn egymás mellett, így a hálónézet nem a legjobb választás több sorozat vagy több csoport megjelenítéséhez. Ha az adatpontokat nehéz megtalálni az egérmutatóval (az eszközleírás megjelenítéséhez), akkor a belső diagramok valószínűleg túl sűrűn helyezkednek el, és nem olvashatók megfelelően.

• Az egyszerű háló altípus használatakor vegye figyelembe az alábbiakat:

  • Az egyszerű hálók tervezése a kimutatástáblák tervezésére hasonlít, azzal a kivétellel, hogy a megjeleníthető cellák száma a háló esetén alacsonyabb.

  • Az egyszerű hálók és a kimutatástáblák tervezése közötti fő különbség az, hogy a megjelenítéshez egy vagy két dimenzió társítható, így jóval kevesebb dimenziót kell a külső szegélyhez adni.

  • A legjobb, ha a hálót kis számú külső szegélyen szereplő dimenzióval tervezi. Az egész diagramsorozatnak egyszerre láthatónak kell lennie (a hasonló elemek egyszerű összehasonlítása érdekében) görgetés nélkül. Ha további dimenziókat kell megjelenítenie, fontolja meg a dimenziók diagramprompthoz adását.

  • Amikor meghatározza, hogy mely adatok jelenjenek meg az oszlopfejlécekben és melyek a sorfejlécekben, az oszlopfejlécek számára adja meg egy vagy két dimenzió megjelenítését (az egyes dimenziók kevés taggal rendelkezzenek). Az oszlopfejlécekben leggyakrabban megjelenített dimenzió az idő. A további dimenziókat helyezze el a sorfejlécekben vagy a diagrampromptokban.

• Az összetett háló altípus használatakor vegye figyelembe az alábbiakat:

  • Az összetett hálók elsősorban a trendek diagramjainak számértékekkel együtt, sűrített formátumban történő megjelenítésére szolgálnak. Így egy jellemző összetett háló ugyanazt a mérőszámot megjelenítő minidiagramok és számértékek kombinációját tartalmazza.

  • Ideális esetben az oszlopfejlécekbe nem kerülnek dimenziók, csak a mérőszám.

  • A minidiagramokhoz jellemzően az idő dimenziót társítják. Mivel a minidiagramok nem rendelkeznek látható címkékkel, fontos a megjelenített adatok belső rendezése. A régiókat megjelenítő minidiagramok például nem lennének értelmezhetők, mivel a régiók rendezése (azaz, hogy melyik régió tartozna az adott sávhoz a mini sávdiagramban) nem intuitív.

  • Akárcsak a kimutatástáblák tervezésekor, ebben az esetben is általában az idő kerül a vízszintes tengelyre, míg a többi dimenzió a függőleges tengelyen jelenik meg. A felhasználó ezután a diagramot balról jobbra követve megfigyelheti a dimenziók időbeli változását.

Mikor nem a háló az ideális megjelenítési mód?

A háló nézet konkrét adattípusokat megfelelően jelenít meg.

A hierarchikus oszlopok nem működnek jól az egyszerű háló altípussal, mivel a hierarchikus oszlopok külső szegélyen történő megjelenítésekor a fölé- és alárendeltek (például az Év és a Negyedéve) alapértelmezés szerint közös tengelyskálával jelennek meg. Mivel azonban az Év és a Negyedév eltérő nagyságrendűek, az alárendelt diagramok jelölői a fölérendelt skálához képes különösen kicsik és nehezen olvashatók lehetnek. (A hierarchikus oszlopok jól működnek azonban az összetett háló altípussal, mivel abban minden adatcella skálája eltérő.)

Mérőnézetek szerkesztése

Különböző típusú mérőnézetek közül választhat az adatok elemzéséhez és ábrázolásához.

Az ábrán</a> egy irányítópulti oldalon lévő mérőnézetre látható példa.

Az ábra leírása GUID-BB1D9257-3A3E-49D5-9A38-3BECEB6B8456-default.gif

A mérőnézet szerkesztéséhez:

1. Jelenítse meg az Eredmények lap: Mérőszerkesztő elemét A tudnivalókat lásd: Nézetek szerkesztése
2. A mérő nézet tulajdonságainak beállításához kattintson a Mérő tulajdonságainak szerkesztése gombra az eszköztáron. Megjelenik a Mérő tulajdonságai párbeszédablak, ahol a beállíthatja a következő tulajdonságokat:

   • A mérőterülethez kapcolódóan például a jelmagyarázat helyét

   • A mérő megjelenésének, például a mérő szélességének és magasságának meghatározása

   • A mérő határértékeit és osztásait

   • A mérő címeinek, lábjegyzeteinek és feliratainak meghatározása vagy mérő a mérőben beállítás alkalmazása

3. A szerkesztő eszköztárán lévő gombokkal végezhet olyan műveleteket mint a nézet nyomtatása, nézet exportálása stb.

   A egyes nézetekhez tartozó speciális gombokkal kapcsolatban lásd az Adatnézet-szerkesztő eszköztár című részt.

4. A nézet tartalma megjelenésének módosításához a következő ablaktáblákat használhatja:

   • Témakörök ablaktábla

   • Katalógus ablaktábla

   • Az Elrendezés panel a Adatok elrendezésének módosítása nézeteken című részben leírtak szerint

   • Kijelölési lépések ablaktábla

   • Beállítások panel a küszöbértékek beállításához

5. A nézethez tartozó adatok részletes megismeréséhez lásd: Részletezés a nézeteken belül

Térkép nézetek szerkesztése

Üzleti adatok felhasználók számára történő bemutatásához létrehozhat egy térképes nézetet.

A táblázatkénti, kimutatástáblakénti és diagramkénti adatábrázoláshoz hasonlóan a térképes megjelenítési mód is lehetővé teszi, hogy a felhasználók az adatokat különböző formában és interaktívan szemléljék. Ha az adatok szemléltetése térképen történik, az adatok közötti, korábban nem feltétlenül felfedezhető összefüggések is sokkal érzékelhetőbben jelennek meg. Például egy térkép nézeten megjeleníthető egy város térképe, ahol az irányítószámok színezése az értékesítési teljesítmény szerint történik, egy figura pedig a megrendelésenként adott árkedvezmény nagyságát jelzi.

Az adatok változása a térkép nézetekben is követhető, és a felhasználók a következő feladatokat végezhetik el a segítségükkel:

• Térbeli jellemzővel bíró adatok jeleníthetők meg térképen:

  • Színkódolt területek jeleníthetők meg tematikus térképek formájában.

  • Vonalváltakozás vonalvastagság módosításával.

  • Pontszerű információk, például egy területen belüli értékesítési pontok ábrázolhatók.

  • Nagyíthatja, keresheti és feltárhatja a térkép további részleteit.

• Használjon térkép nézetet más irányítópult elemekkel való kapcsolatokhoz:

  • Irányítópulti promptok határozzák meg a térképek tartalmát.

  • A térkép nézettel való kölcsönhatás frissíti a többi irányítópulttartalmat, beleértve a fölérendelt-alárendelt együttműködéséket is más nézetekkel.

• Más kapcsolódó környezeti adatok bemutatására is alkalmas akár az egérmutató a térkép egyes területei fölötti mozgatásával.

• A műveletek használatával további feladatok végezhetők el.

• Megszakadt térkép javításához a térképszerkesztő használható, a további tudnivalókat lásd: Eredmények lap: Térképszerkesztő.

Megjegyzés:

Mielőtt Ön mint tartalomtervező létrehozhatná a térképnézeteket az elemzésekhez, a rendszergazdának be kell állítani a konfigurálási beállításokat és kezelni kell a metaadatokat, ahogy azt a Leképezés és térbeli adatok konfigurálása ismerteti, itt: System Administrator's Guide for Oracle Business Intelligence Enterprise Edition.

Az automatikus javítás használata

Az automatikus javítás térképnézetekkel használható a hibák automatikus javításának megpróbálásra.

Különféle okokból hiba fordulhat elő a térkép nézeten. Ha a jelentkező probléma hiányzó rétegekkel, térképekkel vagy stílusokkal kapcsolatos, akkor általában javítható a térkép a hiányzó összetevő térbeli metaadatok között létező hasonló elemre való lecserélésével. Mielőtt a rendszergazdához fordulna, megkísérelheti a hiba javítását. Ehhez hajtsa végre a következő lépéseket:

1. Szerkessze a térképet összetett elrendezésben. Egy Nézethiba üzenetpanel jelenik meg.
2. Az üzenetpanelen kattintson az Igen gombra, és a térkép nézet összeállító programja megkísérli automatikusan kijavítani a hibát. Ha a Nem gombra kattint, később az Automatikus javítás ikonnal kísérelheti meg a hibajavítást. Ha a nézet-összeállító program javítani tudja a hibát, megjelenik a térkép.
3. Bizonyos esetekben csak részleges javítás lehetséges. Ilyenkor a Részleges javítás párbeszédpanel jelenik meg, amely vizuális jelzést tartalmaz azokra a rétegekre, amelyek törlése után folytatható az automatikus javítás. A folytatáshoz kattintson az Igen gombra. Bár ekkor néhány formátum törlésére kerül sor, de az eredeti térkép formátumainak többségét megőrzi a rendszer.

Megjegyzés:

A térkép nézet-összeállító programja csak a lehetséges hibák korlátozott részhalmazát tudja javítani. Ha az automatikus javítással nem oldható meg a térkép nézet problémája, kérje a rendszergazda segítségét.

A térkép nézetek funkcióinak meghatározása

A térképnézetek használata meghatározott okok miatt lehet szükséges.

A térkép nézetek a következő funkciókat teszik elérhetővé:

• Egy térkép nézeten akár több jellemzőoszlop és mérőszám oszlop is megjeleníthető. Atérkép nézetek nem támogatják a hierarchikus oszlopokat.

• A térképnézet formázásához használhat színeket, oszlopdiagramokat, kördiagramokat, különböző méretű buborékokat, képeket, vonalakat vagy felosztásokat lehetővé tévő színes formákat, illetve egyéb formázási beállításokat.

• Megjelenítheti az információs ablak részleteit. Amikor az egérmutatót egy érték fölé viszi, adatokat tartalmazó előugró ablak jelenik meg, ilyen adat például a földrajzi régió (város, állam vagy ország), mérőszámok oszlopnevek és oszlopértékek formájában, formázási mutatószámok és nem földrajzi adatok, például év. Emellett a megfelelő kapcsolódó adatok kiemelve jelennek meg az interaktív ablaktáblában. Rákattinthat az értékre a részletes információk megjelenítésére szolgáló ablak linkjének megjelenítéséhez, majd rákattinthat a megfelelő linkre.

A térkép nézetekkel kapcsolatos fogalmak

A térképnézet területeinek leírására meghatározott terminológia használatos.

A táblázat meghatározza a térkép nézetekkel használt fogalmakat.

Kifejezés	Definíció
Funkció	Egy bejegyzés térbeli vagy nem térbeli jellemzőkkel, például városok, folyók és autópályák. A funkciók megjeleníthetők sokszögek, vonalak vagy pontok formájában.
Formátum	Leképezési tulajdonságokat határoz meg egy funkcióhoz. Például ha a funkció egy poligon, amely egy megyét ábrázol, a formátum meghatározhatja a kitöltés színét az adott megyére vonatkozóan, vagy meghatározhat egy a megye fölé rajzolandó kördiagramot. A formátumok egy adott földrajzi szinthez, például kontinenshez, országhoz, régióhoz, államhoz vagy városhoz kötődnek.
Réteg	A funkcióknak és a formáknak bármely olyan gyűjteménye, amelyeknek közös attribútumkészlete és helye van. Az a réteg például, amelyik az USA államait mutatja, tartalmazhatja az egyes államokbeli érékesítésnek megfelelő színkódolást, valamint államonként kördiagramon az értékesítés márkák szerinti megoszlását. Az USA államainak rétegét kiegészítve használható egy másik réteg az államokon belüli üzleteket egyedi pontként jelölve, és az üzlet értékesítési adatait felbukkanóan megjelenítve. A rétegek egy háttér vagy térképsablon fölött jelennek meg. Ha a térképet nagyítja vagy kicsinyíti, egyes rétegek eltűnnek vagy megjelennek. Néhány rétegnek adatokat kell tartalmazni a térképen való megjelenítéshez. Más rétegeknek, például az úthálózatot mutatóknak, nincs kapcsolatuk az adatokkal.
Térkép	Háttérből vagy térképsablonból, illetve több, egymás fölött egy ablakban megjelenő régeből álló térkép. A térképhez kapcsolódik egy koordinátarendszer, amely a térkép minden rétegénél azonos. A térkép lehet egy képfájl, egy képfájl leképezése vagy egy képfájlra mutató URL.

Mik a Térkép nézetek elemei?

A térkép nézetnek több információterülete van.

A térkép nézet a következő elemekből áll:

• Főtartalom — A főtartalom a háttérből vagy térképsablonból áll, amely biztosítja a földrajzi háttéradatokat és a nagyítási szinteket. Főtartalom lehet bármely MapViewer segítségével konfigurálható kép, például irodaépületek alaprajza, illetve államok, városok, utak és hasonló elemek leképezései.

• Rétegek — A főtartalmat egy vagy több interaktív vagy hagyományos réteg takarja. A tudnivalókat lásd: A rétegek meghatározása

• Eszköztár — A térkép taratlmának közvetlen alakításához biztosít gombokat. A térkép nézet saját eszköztárral rendelkezik. A tartalomtervező határozza meg, hogy megjelenítendő-e az eszköztár az irányítópult-oldalon megjelenő térkép nézeten. A irányítópultoldalakon az eszköztár közvetlenül a térkép felett jelenik meg, és csak a Kicsinyítés és Nagyítás gombokat tartalmazza. Amikor új térkép nézetet hoz létre, az eszköztár alapértelmezetten látható. Az eszköztár megjelenítése a Térkép tulajdonságai párbeszédablak: Eszközök lapján szabályozható.

  Amikor nem valamelyik nagyítási módban van, a térkép tartalmának kezeléséhez az alapértelmezett mód a Pásztázás. Mappa nézet tartalmának pásztázását az egér gombját lenyomva a mutató húzásával végezheti.

  A térképszerkesztőben lévő eszköztár további lehetőségeket is tartalmaz a térkép nézet módosításához.

• Méretezésvezérlők — Beállítja a térkép nézetben látható földrajzi adatok részleteit. Például egy ország nagyításakor megjelenhetnek az államok és városok adatai.

  Az Adminisztrálás lapon a rendszergazda meghatározza, melyik nagyítási szint látható az egyes rétegek számára. Egy réteghez akár több nagyítási szint is tartozhat, és több réteghez is tartozhat egyetlen nagyítási szint. Nagyítás és kicsinyítés közben módosíthatja az adott nagyítási/kicsinyítési szinthez tartozó térképinformációkat, de ez nincs hatással az Oracle BI adatok adott szinten történő megjelenítésére. Az Oracle BI adatok megjelenítése részletezéssel módosítható.

  A nagyításvezérlőknek nagyító csúszkája is van, és ez a térkép nézet bal felső sarkában jelenik meg. Ha a méretezésvezérlő a lehető legtávolibb nézetre van állítva, a nagyítási szint beállítása 0, és a teljes térkép nézet megjelenik.

  A Térkép tulajdonságai párbeszédablak: Eszközök lap elem segítségével meghatározhatja a méretezésvezérlő láthatóságát. Alapértelmezésként, a térkép a legfelső nagyítási szintre van beállítva, amely a legfelső réteg teljes tartalmát illeszti. Például, ha a legfelső réteg csak Kalifornia államra vonatkozó adatokat tartalmaz, akkor a térkép arra a legfelső nagyítási szintre áll, amely még Kalifornia egészét mutatja.

  • Nagyítás/kicsinyítés csúszka — Egy olyan csúszka, amely egy nagy hatékonyságú nagyításra/kicsinyítésre, valamint egyszintű nagyításra/kicsinyítésre szolgáló gombbal rendelkezik. A plusz gombbal egy szinttel nagyíthat, a mínusz gombbal pedig egy szinttel kicsinyíthet a képen. Ha a gomb a csúszka alján van, akkor a nagyítás/kicsinyítés mértéke nulla.

• Léptékjelző — A méretarány feltüntetéseként is szokták emlegetni. A térképen lévő és a valóságbeli távolság értelmezésének kulcsát biztosítja, és a térkép nézet bal alsó sarkában az információs panel alatt és a szerzőijogi figyelmeztetés fölött két sávként jelenik meg. A felső sávban a léptékek mérföldet az alsó sávban kilométert fejeznek ki. A feliratok egyrészt a mérföld sávja fölött, másrészt a kilométer sávja alatt jelennek meg: [távolság] [mértékegység]. A sávok hossza és a léptékek értéke a nagyítási szint, illetve a közelítés szerint változik.

• Jelmagyarázat — A jelmagyarázat egy félig átlátszó terület a térkép nézet jobb felső sarkában, amely igény szerint megjeleníthető és elrejthető. A jelmagyarázat a nagyítás aktuális szintjéhez tartozó információkat mutatja. A jelmagyarázat a térképen lévő szimbólumok, rétegek és formázások csak olvasható jelentését tartalmazza, és a következőket jeleníti meg:

  • A térképre alkalmazott minden látható formázás. Ha egy formázás nem aktív, a megfelelő jelmagyarázat-elem is el van rejtve. Ha egy formázás aktív, de a nagyítás miatt nem látható, akkor az a jelmagyarázatban sem jelenik meg. Ha az aktuálisan használt nagyítási szinthez nem tartoznak meghatározott formátumok, a jelmagyarázatban az "Aktuális nagyítási szinthez nem tartoznak definiált formátumok" felirat jelenik meg.

  • Szükség szerint görgetősávok.

  Miután formátumot jelölt ki a térképen, a jelmagyarázat megfelelő eleme kiemelve jelenik meg. A kiemelések változó részletezettséggel rendelkeznek a kijelölt formátumoktól függően (például a kördiagramok nem rendelkeznek részletezettségi szinttel, míg a színes kitöltés igen). A további tudnivalókat lásd: A formátumok hatása a rétegekre.

  A jelmagyarázat megjelenésének alakításához használja a jobb felső sarokban lévő Térkép jelmagyarázatának nagyítása és a Térkép jelmagyarázatának bezárása gombokat.

• Áttekintő térkép — A főtérkép jobb alsó sarkában látható, miniatűr nézet a főtérképről. Ez az áttekintő térkép regionális kontextust biztosít, és lehetővé teszi a főtérkép látható területének változtatását.

  Az áttekintő térkép a következő elemekből áll:

  • Miniatűr: kis méretű ablak formájában jelenik meg, amely elmozgatható a fő térkép kis méretű megjelenítésén. A miniatűr helyzete a kis méretű térképen meghatározza a fő térkép megjeleníthető területét. A miniatűr elmozdításával a fő térkép frissítése automatikusan megtörténik. Azösszefoglaló térkép is pásztázható a miniatűr használata nélkül.

    Az összefoglaló térkép automatikusan eltűnik, ha a miniatűr nem jeleníthető meg. Ez általában akkor történik meg, ha a nagyítás/kicsinyítés egymást követő szintjeinek különbsége túlságosan kicsi az összefoglaló térkép kis méretű megjelenítéséhez.

  • Megjelenítés/Elrejtés gomb: Megjelenik a bal felső sarokban,ha az összefoglaló térkép megjelenik. Ha rákattint a Megjelenítés/Elrejtés gombra, az öszzefoglaló térkép eltűnik, és csak a gomb látható a fő térkép jobb alsó sarkában.

• Interaktív panel — A nézethez társul irányítópult és az Összetett elrendezés nézetben. Az interaktív panel legfelső szekciója segítségével BI-adatformátum létrehozása és szerkesztése végezhető el az Elemzésszerkesztőben. Ha egy formátum szerkeszthető küszöbértékekkel rendelkezik, a Térképszerkesztőben csúszka jelenik meg, melynek segítségével a küszöbértékek a csúszka elmozdításával szerkeszthetőek. Az interaktív panel lehetővé teszi a formátumok ismételt elrendezését egy földrajzi tétegen belül. Ha például az Államok réteg három formátummal rendelkezik, akkor kiválasztható azok megjelenítésének sorrendje.

  A térképterület fölé vitt egérmutatóval megjelenített elemleírásnál a megfelelő részleteket frissíti és kiemeli a rendszer az interaktív panelen.

  Az irányítópultot használók esetében a formátumok láthatósága vezérelhető (ha be- vagy kikapcsolják azokat) a formátumok küszöbértékei pedig beállíthatók ha a tartalom létrehozója azt engedélyezte.

  A panel legalsó szekciója tartalmazza a Szolgáltatás réteg területet, ahol ki lehet választani a térképhez adandó nem BI rétegeket. Egy nem-BI réteg olyan, amelyet nem lehet BI oszlophoz kapcsolni. Jellemző példák: Google Maps(tm) mozaikréteg és Bing Maps(tm) mozaikréteg, autópályák, parkok vagy bankautomaták. Nem-BI rétegekre nem lehet formátumokat alkalmazni.

A rétegek meghatározása

A rétegek a geometriai alakzatok csoportjai, amelyek közös jellemzőkkel rendelkeznek.

A rétegek előre definiáltak vagy egyediek lehetnek:

• Az előre definiált réteg alakját egy térbeli tábla határozza meg egy Oracle adatbázisban. A rendszergazda az Adminisztrálás oldalak használatával a(z) System Administrator's Guide for Oracle Business Intelligence Enterprise Edition Térképek adminisztrálása című részében leírtaknak megfelelően teszi elérhetővé az előre definiált rétegeket.

• Az egyedi pontozású réteg definiálása a térképnézet szerkesztése közben végezhető el. Ezt a műveletet ez a rész ismerteti.

A rétegek különböző típusúak lehetnek. A sokszög réteg olyan régiókat jelöl, mint az államok. Ezt példázza a New England réteg az Egyesült Államok esetében, amely a következő részekből áll: Connecticut, Maine, Massachusetts, New Hampshire, Rhode Island és Vermont.

A pontréteg a térképen található különböző pontokat jelöli egy koordinátarendszer értékei alapján. Például egy pontréteg jelölheti raktárak elhelyezkedését a térképen. A rétegen különböző kép szerepelhet készletek szerint (elektronikai berendezések, háztartási gépek, kerti szerszámok) a raktárak egy adott csoportján belül, amelyek megkülönböztetik azokat egymástól.

Létrehozható olyan egyéni pontot tartalmazó réteg is, ahol a pont a hosszúsági és a szélességi koordinátával azonosítható. Tételezzük fel például, hogy a cégük székhelye New York City. Létrehozható olyan egyéni pontot tartalmazó réteg, amelyik megjeleníti a cégük emblémáját New York City fölött, és ez az embléma megjelenik mindaddig, amíg New York City a térképen látható. Az egyéni pontot tartalmazó réteg mindig a többi réteg fölött van, és a nagyítási szint nincs rá hatással. Az egyéni pontot tartalmazó réteget csak az aktuális elemzésben lévő aktuális térkép használhatja; más térképnézetek nem használhatók, akkor sem, ha ugyanazon elemzéshez tartoznak.

Egy térképen kiválaszthatja a megjeleníteni, illetve elrejteni kívánt rétegeket, de az előre definiált rétegeket nem módosíthatja. A rétegekre alkalmazható formázásokat is létrehozhat, például színes régiókat, buborékokat, pontokat, vonalakat és oszlop- vagy kördiagramokat. Nem minden formátum érhető el minden rétegtípushoz. Például pontréteghez nem tartozhat színkitöltés.

Térkép nézetek létrehozása

Ha a rendszergazda konfigurált térképeket, tartalomtervezőként létrehozhat olyan elemzéseket, melynek adatait térkép nézetekben jeleníti meg.

Létrehozhat egy térkép nézetet, miután kiválasztotta az ebben a nézetben megjeleníteni kívánt oszlopokat. Ha a rendszergazda több háttér térképet is meghatározott, a térkép nézet először azzal a rendszergazda által beállított első háttér térképpel jelenik meg, ami legalább egy olyan réteget tartalmaz, amely megfelel az Ön által választott oszlopnak. A térkép nézet szerkesztése során másik háttér térképetis választhat. A háttér térképre alkalmazhat rétegeket, és a rétegekre formázásokat.

Térkép nézet létrehozása egy elemzéshez:

1. A térkép nézeten megjeleníteni kívánt jellemző és mérőszám oszlopok kiválasztásával hozzon létre egy elemzést. Általában földrajzi vonatkozású jellemző oszlopot válasszon, például városokat, államokat vagy régiókat.

   Csak azon földrajzi oszlopokat jelölje ki, amelyeket a rendszergazda az Adminisztrálás oldalak használatával a(z) System Administrator's Guide for Oracle Business Intelligence Enterprise Edition Térképek adminisztrálása című részében leírtaknak megfelelően leképezett rétegekre.

2. Válassza ki az Eredmények lapot.
3. Az eszköztáron kattintson az Új nézet gombra, majd válassza a Térkép lehetőséget.

   Ha a megjelenő üzenet arra figyelmeztet, hogy egy háttér térképet térképpé kell alakítani, az azt jelenti, hogy a térkép alkalmazásához nem áll rendelkezésre metaadat. Lépjen kapcsolatba az rendszergazdával az Adminisztrációs oldalt használó térképekhez szükséges metaadatok konfigurálása érdekében.

   Egyébként egy az Adminisztrációs oldalon meghatározott háttér térképet használó térkép látható.

4. Kattintson a Szerkesztés nézet gombra a nézet Eredmények lap: Térképszerkesztőben történő megjelenítéséhez.

   Egy alapértelmezett térkép nézetet lát, amelyben a mérőszámok logikus csoportokra vannak osztva, és színkódolással vannak ellátva. Igény szerint alakíthatja a térkép nézetet és a rétegeket. Ha nem látható már létrehozott alapértelmezett formátum, létre kell hoznia egyet.

5. Adja meg a térkép nézet tulajdonságait, például a vászon méretét vagy a fölérendelt-alárendelt kapcsolatot a Térkép tulajdonságai párbeszédpanel segítségével
6. A(z) Formátumok alkalmazása rétegekre című részben leírtaknak megfelelően alkalmazza a formázásokat a rétegekre.

A formátumok hatása a rétegekre

A térkép nézet az Oracle BI EE adatok oszlopait használja.

Minden oszlophoz tartozik egy tulajdonságkészlet, amely meghatározza annak jellemzőit, például a formázását és a kölcsönhatásokat. Az oszlopokra alkalmazott formázások nem érvényesek a térképre, kivéve az interakció beállításait. Ugyanakkor minden formázás érvényes, ami a térké által tartalmazott küszöbtől származik.

A térkép nézetekre számos különböző típusú formázás alkalmazható. A következő lista a BI rétegekre alkalmazható formátumok definiálásának beállításait írja le: Nem-BI rétegekre nem lehet formátumokat alkalmazni.

• Színes kitöltés — Megjelenik a "Színes kitöltés (réteg) párbeszédablak, melynek segítségével területeket színkitöltéssel láthat el, ezzel jelezve, hogy a terület megfelel egy adott feltételnek.

  A színes kitöltés formázás régiókra és sokszögekre alkalmazható. Például egy színes kitöltési formázáshoz több színárnyalat is tartozhat, amelyek egy régió államainak népességét vagy egy régió államaiban egy adott termék népszerűségét szemléltetik. Egy térkép nézethez a különböző nagyítási szinteken több színes formázás is megjeleníthető. Például a réteghez tartozó színes kitöltési formázás az 1-5 nagyítási szinteken egy állam népességét jelöli, míg a 6-10 nagyítási szinteken a megye medián jövedelmét. Különböző színeket határozhat meg az adatértékek egy tartományának azonosításához is.

• Oszlopdiagram — Megjelenik az "Oszlopdiagram (réteg) párbeszédablak, melynek segítségével egy területen belül adatsorok oszlopdiagram formájában jeleníthetők meg. A diagram formátum ábrázolhat például egy adott régióhoz, államokhoz, megyékhez kapcsolódó statisztikákat. Például egy diagram megjelenítheti egy államra vonatkozóan több termék értékesítési adatait.

  Bár egy adott réteghez akár több grafikon is készíthető, ez nem ajánlott, mert a rétegen a grafikonok átfedésbe kerülhetnek egymással, ami nem kívánatos megjelenítési eredményhez vezethet.

• Kördiagram — Megjelenik a "Kördiagram (réteg) párbeszédablak, melynek segítségével egy területen belül adatsorok kördiagram formájában jeleníthetők meg.

• Alakzat — Megjelenik a "Változó alakja (réteg) párbeszédablak, melynek segítségével egy területhez kapcsolódó mérőszám oszlopot a régión belül alakzatok vagy jelzések rajzolásával szemléltethet. Az adatértékek tartományainak azonosításához az alakzatokra vonatkozóan akár különböző színeket is meghatározhat.

• Buborék — Megjelenik a "Buborék (réteg) párbeszédablak, melynek segítségével egy adott területen belül megjeleníthet egy buborékot az alakzat formázáshoz hasonlóan.

• Kép — Megjelenik a "Kép (réteg) párbeszédablak, melynek segítségével egy adott területen belül megjeleníthet egy képet az alakzat formátumhoz hasonlóan. Az egyes adatérték tartományok azonosításához különböző képeket határozhat meg. A rendszergazda által meghatározott képek közül választhat.

• Vonal — Megjelenik a Vonal (Réteg) párbeszédpanel, melynek használatával vonal jeleníthető meg a térképeken.

  A vonalak segítségével a térképeken útvonalakat, például autópályákat, vasútvonalakat és szállítási útvonalakat jeleníthet meg. Megadhatja a vonalak szélességét, valamint használhatja a Térkép tulajdonságai párbeszédpanel: Vászon lapján szereplő Térkép körbefuttatása funkciót a vonalak folytonosságának engedélyezéséhez, például akkor, amikor megjeleníti egy repülőjárat útvonalát San Francisco és Tokió között.

  Az egyes mérőszámoknál váltogathatja a vonalvastagságot a jellemző kiemeléséhez.

• Egyedi pont — Megjelenik a Formázás Egyéni pont (Réteg) párbeszédpanel, melynek segítségével pontformátumot jeleníthet meg a rétegeken a buborék-, kép- vagy alakzatformátumhoz hasonlóan. Az egyedi pontok minden nagyítási szinten megjelenítésre kerülnek minden más térképformázás fölött. Az egyedi pont formázás létrehozásakor az oszlopok kiválasztásával határozza meg a földrajzi szélességi és hosszúsági pozíciót.

Mikor láthatók a formázások?

A formázás több tényezőtől függően megjelenik vagy nem.

A formázások láthatósága a következőktől függ:

• A térképen alkalmazott nagyítási szint és a formázás "nagyítási tartománya". Például az államokhoz tartozó színkitöltési formázás akkor látható, ha az állam határai láthatók, és a formázás aktív, de nem látható, ha a térképet kontinens szintre méretezik át.

• Adatpont határérték. A formázások általában akkor láthatók, ha a méretezéssel bekerülnek a nézetbe és aktívak, de előfordulhat, hogy nem jelennek meg, ha egy adott réteg túllépi az adatpontok maximális számát.

Az egyedi pont formátum ebben a tekintetben egyedülálló, mert az mindig megjelenik a térképen nagyítási szinttől függetlenül.

Formázási adatok csak akkor jelennek meg a jelmagyarázatban, ha a formázás aktív és méretezéssel bekerült a nézetbe. Egy formázás akkor aktív, ha a neve melleti jelölőnégyzet ki van pipálva a Térkép formázások területen.

A térkép nem képes egyszerre (azonos nagyítási szinten) megjeleníteni több ponttól eltérő formátumot, azonban képes egyszerre megjeleníteni több pont formátumot, ha nem azonosak a szélességi és hosszúsági helyadataik. Az azonos földrajzi rétegen megadott diagramformátumok egymásra helyezve jelennek meg.

Hol alkalmazhatók a formázások?

A formátumok csak bizonyos területek esetén alkalmazhatók.

A következő formázások földrajzi területekre vonatkoznak: színkitöltés, buborék, kördiagarm és oszlopdiagram.

A következő formázások egyetlen földrajzi hosszúság és szélesség által meghatározott helyre (pontra) vonatkoznak: buborék, alakzat, kép és egyedi pont.

A vonalformátum csak akkor jelenik meg, ha jelen van vonalgeometria. A vonalformátum az egyetlen formátum, melyet a vonalgeometriákhoz létrehozhat.

A formázások definiálásakor meghatározhatja, hogy a különböző formázások egy rétegen különböző mérőszám oszlopokra vonatkozzanak.

Formátumok alkalmazása rétegekre

A térképrétegeket lehet úgy formázni, hogy könnyebbé tegyék az adatok értelmezését.

Formázások egyes rétegekre történő szükség szerinti alkalmazásához alkalmazza a következő eljárások egyikét:

• Kattintson a Új térképformázás létrehozása linkre, ha a Térképformátumok listában nincsenek rétegek meghatározva.

• Kattintson az Új térképformátum hozzáadása gombra, a Térképformátumok címsorban vagy a réteg neve mellett.

A további tudnivalókat lásd: Formátumok megjelenítése vagy elrejtése térkép nézeteken.

A térképnézetek kiinduló nézőpontjának megadása

Amikor először jelenik meg térkép a böngészőben a nézet alapját a kezdeti nézőpont képezi.

A Térkép tulajdonságai párbeszédpanel: Interakció lapjának opcióival adható meg a nézőpont (a térkép kiinduló középpontja és nagyítási szintje) a térképnézet böngészőben történő első megjelenítéséhez vagy frissítéséhez: Ez a beállítás lehetővé teszi a térkép felhasználóknak történő kezdeti megjelenésének befolyásolását.

Térkép nézetek szerkesztése és térkép nézetek megjelenítése irányítópultoldalakon

A térkép nézetekre vonatkozóan az elérhető funkciók közül sok azonos a szerkesztés és a irányítópulton történő megjelenítés során.

Néhány funkció azonba csak a térkép nézetek szerkesztésekor elérhető, ahogy azt a következő lista leírja:

• A térkép nézetek szerkesztésekor, illetve a rétegek kezelésekor a BI rétegekhez formátumok hozhatók létre. A formátumok megadásához és módosításához megjeleníthet egy párbeszédpanelt. Megadhatja az egyes rétegekhez tartozó formátumok sorrendjét is. A sorrend hatással van a rétegekhez tartozó formátumok láthatóságára. A listán feljebb található formátumok átfedik a listán lejjebb lévőket. A térkép nézet megjelenítésekor megjeleníthet vagy elrejthet egyes formátumokat, de a térkép nézetben nem lehet formátumokat felvenni vagy eltávolítani.

  Tartalomszerkesztőként a térkép nézet szerkesztésekor beállíthatja a rétegek megjelenítését, de csak azon rétegekét, amelyeket a rendszergazda hozzákapcsolt az adott háttér térképhez. A rendszergazdának ügyelni kell arra, hogy a BI rétegek magasabb rendűek, mint a nem BI rétegek. Ha egy nem BI réteget magasabbra sorol, mint bármely BI réteget, akkor a nem BI réteg az alacsonyabb BI rétegek tetején jelenik meg a térképen, amely megakadályozza a BI rétegek interaktivitását.

• A térkép nézet szerkesztésekor eldöntheti, hogy a irányítópult oldalak felhasználói módosíthatják-e a színkitöltés formátumok küszöbértékeit a csúszkák használatával. Amikor megjelenít egy térkép nézetet, módosíthatja a színkitöltés formátumok küszöbértékeit (ha rendelkezik ezzel a jogosultsággal). Ha bezárja, majd újra megnyitja a térkép nézetet, a küszöbértékek vagy a méretezett vonalak abban az állapotban lesznek, amelyben ezeket hagyta. A irányítópult elhagyásakor a küszöbérték mentéséhez először mentse a irányítópult testre szabott beállításait.

• A térkép nézetek szerkesztésekor, illetve megjelenítésekor a jelmagyarázat-tartalmak aktív és látható formátumban jelennek meg.

A térképek megjelenítésekor elérhető funkciókkal kapcsolatos bővebb információért lásd: Térkép nézetekkel kapcsolatos műveletek irányítópult-oldalakon

Szöveges nézetek szerkesztése

A szöveges nézetek az oszlop értékeihez biztosítanak további információt, például kontextust, magyarázó szöveget vagy bővebb leírásokat.

Az ábrán</a> a szöveges nézetre látható példa a táblázat bal oldalán.

Az ábra leírása GUID-D5D65988-AAF2-44B8-89D2-2947034C4EBF-default.gif

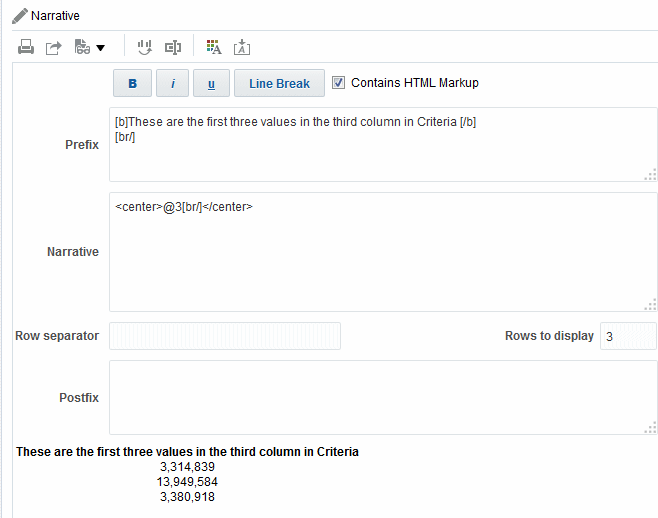

A következő ábrán a Leíró szöveg szerkesztőjének jelölője látható, amellyel elérhető a leíró szöveg nézetnek az előző ábrán bemutatott megjelenése. A Leíró szöveg doboza tartalmazza a második oszlop három értékének középre zárásához szükséges HTML-jelölő kódot. A további tudnivalókat lásd: Nézetek szerkesztése.

Az ábra leírása GUID-42CBCB1C-E5AE-4A54-86CB-DA116E73DB59-default.gif

A szöveges nézet tartalmazhat értékeket a jellemző oszlopokból, hierarchikus oszlopokból és mérőszám oszlopokból. A hierarchikus oszlopok esetén a kiválasztás lépései segítségével megjelenítheti az egyes hierarchikus szinteket a hierarchikus oszloppal. Például hozzon létre egy lépést a tagok hierarchián alapuló kiválasztásához, és adja hozzá egy meghatározott szint tagjait. A szöveges nézetek nem jeleníthetők meg részletes nézetben.

Szöveges nézet szerkesztése:

1. Jelenítse meg az Eredmények lap: Szöveges szerkesztő lehetőséget. A tudnivalókat lásd: Nézetek szerkesztése
2. A Szöveg dobozban adja meg a nézethez hozzáadni kívánt oszlopokat. Ehhez használja a kukac (@) szimbólumot, amelyhezesetleg adjon hozzá számokat. Például a @3 a harmadik oszlopot jelenti az oszlop feltételeinek sorrendje szerint.
3. Igény szerint töltse ki az egyéb mezőket.

Oszlopválasztó nézetek szerkesztése

Az oszlopválasztó nézetek szerkeszthetők,hogy a felhasználók az elemzéseikben biztosan az odavaló értékeket lássák.

Az oszlopválasztó egy sor legördülő menüből áll, amelyek előre kiválasztott oszlopokat tartalmaznak. A felhasználók rugalmasan választhatnak ki oszlopokat, és módosíthatják az elemzés nézetében megjelenített adatokat. Az ábrán az oszlopválasztó nézet egyik példája látható.

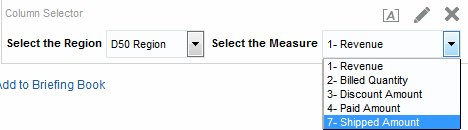

Az ábra leírása GUID-4B9E6E89-ACC7-4A30-AD4A-0EC65D2B40A9-default.gif

Az elemzésben mindegyik oszlophoz egy legördülő lista rendelhető, és mindegyik legördülő listához több oszlop is hozzáadható. Legördülő lista létrehozható jellemzőoszlopokhoz vagy mérőszámoszlopokhoz is. Az oszlopválasztó nézetben elvégzett frissítések hatással lesznek az elemzés összes adatnézetére.

A témakör ablakban adhat hozzá oszlopokat a legördülő listákhoz. Ha az oszlopok hozzáadását így végzi el, azok nem kerülnek az elemzés Feltételek lapjára. Ehelyett ha megjeleníti a Feltételek lapot, látható lesz, hogy az oszlop most már "Oszlopcsoport" néven jelenik meg, és a lista alapértelmezett oszlopa kiválasztásra kerül. Az alapértelmezett oszlop az lesz, amelyikhez a létrehozta a legördülő listát.

Oszlopválasztó nézet szerkesztése:

1. Jelenítse meg az Eredmények lap: Oszlopválasztó-szerkesztő lehetőséget A tudnivalókat lásd: Nézetek szerkesztése
2. Jelölje be a Választó hozzáadása jelölőnégyzetet minden olyan oszlopnál, amelyiket az oszlopok lenyíló listájába szeretne felvenni. Győződjön meg róla, hogy az oszlop ki van jelölve a szerkesztőben.
3. Új oszlop hozzáadásához a legördülő listához kattintson duplán az oszlopra, hogy hozzáadja a Témakörök ablaktáblához.
4. Igény szerint töltse ki az egyéb mezőket.

Nézetválasztó nézetek szerkesztése

A nézetválasztó nézet segítségével egy elemzéshez kiválaszthatja az eredmények egy adott nézetét az elmentett nézetek közül.

Irányítópulton elhelyezve a nézetválasztó lista formájában jelenik meg, amelyen a felhasználók kiválaszthatják a választó alatti kívánt nézetet. Az ábrán példa látható egy olyan nézetválasztó nézetre, amelyikben legutóbb tábla nézet lett kiválasztva.

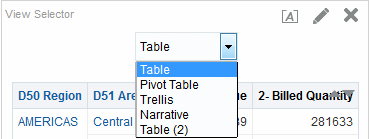

Az ábra leírása GUID-6128CE26-E03D-4CD4-9F83-CC03BAEEB972-default.gif

Általánosságban a nézetválasztóban hozzáadott nézetek nem jelennek meg az Összetett elrendezés nézetben. Például létrehozhat egy táblázatot, egy grafikont, egy mérőt és nézetválasztó nézetet egy elemzéshez, de csak a táblázat és a nézetválasztó nézetet adja hozzá az Összetett elrendezés nézethez. Amikor az elemzés megjelenik az irányítópult oldalán, a felhasználó a nézetválasztó nézetből kiválaszthatja a grafikon vagy a mérő nézetet.

Nézetválasztó nézet szerkesztése:

1. Jelenítse meg az Eredmények lap: Nézetválasztó-szerkesztő lehetőséget A tudnivalókat lásd: Nézetek szerkesztése
2. Az Elérhető nézetek listából válassza ki a nézetválasztóhoz hozzáadni kívántnézeteket, és helyezze át ezeket a Hozzáadott nézetek listájához.
3. Igény szerint töltse ki az egyéb mezőket.

Jelmagyarázat nézetek szerkesztése

A jelmagyarázat-nézet használatával az elemzésekben alkalmazott speciális formázások (pl. a mérőkön alkalmazott egyéni színek) jelentését dokumentálhatja.

Az ábrán jelmagyarázat nézetre látható példa, amelyben a felirat a színes adatok jelentését ismerteti.

Az ábra leírása GUID-AA5A4E20-4BA5-4104-9ED8-64B95AACF071-default.gif

Jelmagyarázat nézet szerkesztése:

1. Jelenítse meg az Eredmények lap: Jelmagyarázat-szerkesztő lehetőséget. A tudnivalókat lásd: Nézetek szerkesztése

2. Az eszköztáron, a Feliratok dobozban válassza ki a felirat helyét a jelmagyarázat szimbólumhoz képest.

3. Az eszköztáron, a Jelmagyarázat elemek soronként dobozban válassza ki az egy sorban megjelenő jelmagyarázat elemek számát.

4. Minden jelmagyarázat elemhez:

   1. A Feliratok dobozba írja be a jelmagyarázat szimbólum jelentését.

   2. A Mintaszöveg dobozba írja be azt a szöveget, amit a jelmagyarázat szimbólumon belül kíván megjeleníteni.

   További jelmagyarázat elemek hozzáadásához kattintson a Felirat hozzáadása lehetőségre.

5. Igény szerint töltse ki az egyéb mezőket.

Teljesítmény-mozaik nézeteinek szerkesztése

A teljesítmény-mozaik a magas szintű összesített adatokra összpontosítja a figyelmet egyszerű és szembetűnő módon, így közvetlenül bemutatja az összefoglaló mutatószámokat.

Az ábrán négy teljesítmény-mozaikra látható példa egy irányítópultoldalon.

Az ábra leírása GUID-CCBE7F52-FB5A-4C0D-88E3-3A294713B47E-default.gif

Alapértelmezés szerint az elemzés Feltételek lapon megadott első mérőszáma lesz kijelölve a teljesítmény-mozaik mérőszámaként. Összesítést és szűrőket kell megadnia a Feltételek lapon, hogy a megfelelő mérőszámérték jelenjen meg a mozaikon. Ennek a mérőszámnak a módosításához szerkessze a teljesítmény-mozaik nézetét. Teljesítmény-mozaik további nézeteinek felvételéhez az egyes mérőszámokhoz, adjon hozzá különálló nézetet a mérőszámokhoz. A további tudnivalókat lásd: Nézetek hozzáadása az elemzések eredményeihez.

A teljesítmény-mozaikok testreszabásához öt ablaktábla vagy terület áll rendelkezésre:

• Elrendezés ablaktábla – feliratok és mérőszámok formázásának beállítása. A további tudnivalókat lásd: Teljesítmény-mozaikok célterületeire vonatkozó irányelvek.

• Stílusok ablaktábla – a közös attribútumok kezelése, például a mozaik mérőszámainak mérete és témája.

• Teljesítmény-mozaik eredményei ablaktábla – a teljesítmény-mozaik nézet eredményeit jeleníti meg, amelyek a testreszabásoknak megfelelően közvetlenül frissülnek.

• Teljesítmény-mozaik tulajdonságai párbeszédpanel – a speciális tulajdonságok kezelése, például egyéni méret, háttér- vagy szegélyszín, feliratszövegének-igazítása, illetve értéktömörítés testreszabása.

• Feltételes formázás párbeszédpanel (a Feltételes formázás szerkesztése hivatkozással hívható a Teljesítmény-mozaik tulajdonságai párbeszédpanelről) – A mozaikhoz társított mérőszám tulajdonságait szerkeszti a megjelenítés szabályozásához. A további tudnivalókat lásd: Feltételes formázás alkalmazása táblázatokra, kimutatástáblákra, teljesítmény-mozaikokra, diagramokra, hőmátrixokra és hálókra.

Teljesítmény-mozaik nézet szerkesztésének lépései a következők:

1. Jelenítse meg az Eredmények lap: Teljesítmény-mozaik szerkesztője szolgáltatást a teljesítmény-mozaik szerkesztéséhez vagy az alapértelmezett mérőszám módosításához. A tudnivalókat lásd: Nézetek szerkesztése
2. A teljesítmény-mozaik tulajdonságainak testreszabásához vagy beállításához kattintson az eszköztáron a Teljesítmény-mozaik tulajdonságai gombra. A Teljesítmény-mozaik tulajdonságai párbeszédpanel jelenik meg, amelyen a következő tulajdonságokat állíthatja be:

   • A mozaik méretére vonatkozó adatok.

   • A feliratok megjelenítési helyére és az értékek megjelenítési módjára vonatkozó beállítások.

   • A mozaik megjelenését szabályozó adatok, például háttér- vagy szegélyszín.

   A Feltételes formázás szerkesztése hivatkozásra is kattinthat a Feltételes formázás párbeszédpanel megjelenítéséhez, amelyen a Feltételek oldalról származó alapértelmezett értékeket módosíthatja, vagy feltételes formázást vehet fel. (A további tudnivalókat lásd: Feltételes formázás alkalmazása.) A feltételes formázás felülbírálja a felhasználói stílusokat. (A speciális tulajdonságokról a további tudnivalókat lásd: Teljesítmény-mozaik tulajdonságai párbeszédpanel.)

3. A szerkesztő eszköztárán lévő gombokkal végezhet olyan műveleteket mint a nézet nyomtatása vagy exportálása.
4. A Stílusok ablaktáblában jelölje be a Kis, Közepes vagy Nagy választógombot a mozaik méretének módosításához. Az Egyéni választógomb jelenik meg, ha méretet adott meg a Teljesítmény-mozaik tulajdonságai párbeszédpanelen.

   Jelöljön ki egy témával (vagy stílussal) ellátott mozaikot a Mozaik mérete választógombok alatt a teljesítmény-mozaik témájának módosításához. Az alábbi ábrán a teljesítménymozaikok számára a Stílusok ablaktáblában rendelkezésre álló témák láthatók. Az ábrán a színátmenetes téma van kijelölve és kiemelve a Stílusok ablaktáblában, és a Teljesítmény-mozaik eredményei ablaktáblában az adatok ennek megfelelően frissülnek.

   A stílus attribútumaival kapcsolatban a további tudnivalókat lásd: Stílusok ablaktábla.

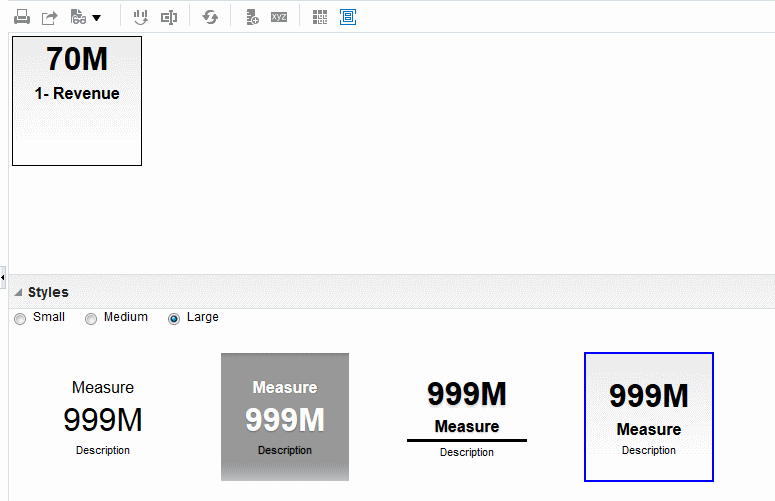

   Az ábra leírása GUID-AE572EE9-812A-4061-ACA1-04CE778FC9EF-default.gif

Fatérkép nézetek szerkesztése

A fatérképek az adatok téglalapokba (úgynevezett mozaikokba) történő csoportosításával rendszerezik a hierarchikus adatokat, majd megjelenítik a mozaikokat, amelyek mérete egy mérőszámon, a színe pedig egy második mérőszámon alapul.

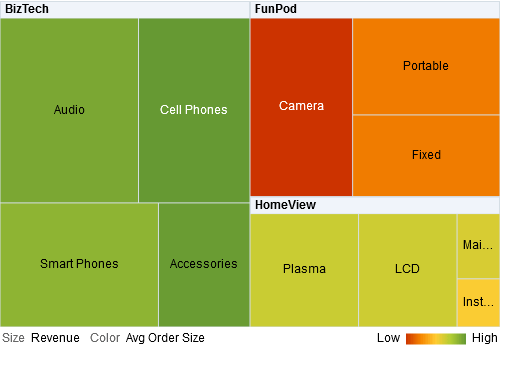

Az ábrán egy irányítópulti oldalon megjelenő fatérkép nézetre látható példa. Ez a faleképezés mutatja az árbevétel és a megrendelések átlagos nagysága közötti korrelációt. Az egyes termékek árbevételét az egyes mozaikok nagysága, az egyes termékek megrendelésének átlagos nagyságát az egyes mozaikok színe fejezi ki.

Az ábra leírása GUID-FCFA4C5B-A4F2-4027-A189-85D9043BA579-default.gif

Fatérkép nézetek ismertetése

A fatérkép nézetek a használt mérésektől függően különbözőképpen jelennek meg.

Alapértelmezés szerint az elemzés Feltételek lapon megadott első mérőszáma lesz kijelölve a Méret alapja mérőszámaként, a második mérőszáma pedig a Szín alapja mérőszámaként. Ha az elemzésben csak egy mérőszám szerepel, akkor ez lesz a méret és a szín alapértéke is. Ezen kívül a Stílus elemének alapértelmezett értéke a Százalékos felosztás „negyedeléssel”, ami a tárolók számának értékét adja meg. A további tudnivalókat lásd: Fatérkép tulajdonságai párbeszédpanel.

A fatérképek jellemzői a következők:

• A színes mozaikok formázása a Promptok, Szakaszok, Csoportosítás szempontja, Méret alapja és Szín alapja célterületekben elhelyezett oszlopok csoportosításával és metszetével végezhető el.

• Az adatszintek előre definiált, téglalap alakú, korlátozott területen jelennek meg két mérőszámhoz.

• Az attribútum és a hierarchikus oszlopok használhatók. Szintkihagyó hierarchiák nem használhatók a fatérkép Csoportosítási szempont területén.

• A mozaikok százalékos felosztásban vagy folyamatos színben jelennek meg.

• Az elrejthető jelmagyarázat a fatérkép alatt jelenik meg, és az alábbiakat tartalmazza:

  • Két mérőszám (melyek a Méret alapja és a Szín alapja listán lettek kiválasztva) és a hozzájuk tartozó feliratok.

  • A megadott felosztások száma (például negyedelés), a színkóddal és felirattal ellátott, illetve a színmenetes sáv folyamatos színkitöltésként és az „alacsony” vagy „magas” felirattal jelenik meg.

• Az első Csoportosítási szempont dimenzió a csoport (fejléc) felirataként jelenik meg.

• A Csoportosítási szempont dimenziók sorrendje határozza meg a fatérképen belüli beágyazási sorrendet. A Csoportosítási szempont utolsó dimenziója a legalsó szint, és ez a dimenziónév jelenik meg a mozaik felirataként. Ha a felirat túl hosszú, és nem fér el a mozaikon, csonkolva lesz. A feliratok teljes értéke az elemleírásban jelenik meg.

• A null értékek esetében „átlátszó” átlós csíkokból álló minta jelenik meg.

• Mobilkészülékeken csak írásvédett módban használható.

A Fatérképszerkesztő három ablaktáblából vagy területből áll, amelyeken a fatérkép nézetet szabhatja testre. Ez a három ablaktábla függőlegesen van elrendezve (eltérően a táblázatoktól, kimutatástábláktól stb., amelyeknél vízszintesen vannak elrendezve). Az ablaktáblák a következők:

• Elrendezés ablaktábla — a mozaikokként, szakaszokként, promptokként és csoportosításokként megjelenő oszlopokat, valamint a feliratok és a mérőszámok formázását szabályozza. A további tudnivalókat lásd: Fatérképek célterületeire vonatkozó irányelvek.

• Fatérkép eredményei ablaktábla – a fatérkép nézet eredményeit jeleníti meg, amelyek a testreszabásoknak megfelelően azonnal frissülnek.

• Kijelölési lépések ablaktábla – az elemzésre és a fatérképre vonatkozó kijelölési lépéseket jeleníti meg. A további tudnivalókat lásd: Kijelölt adatok használata.

Fatérkép nézetekkel kapcsolatos műveletek

A fatérkép nézetek lehetővé teszik az adatok közötti kapcsolatok grafikus ábrázolását.

A következőket teheti:

• Bal gombbal kattintva a mozaikon vagy egy csoporton hajthat végre részletezést. Ha többszintű hierarchiákat részletez, a legalsó szintek tagjai mozaikokként jelennek meg, és az aktuális adatok kicserélődnek a részletezési szint adataira. Például amikor egy ország nevét, például az egyesült Államokat részletezi, akkor a fatérképen az adott ország államának (vagy a tartományainak) adatai jelennek meg, nem pedig magáé az országé.

• Jobb gombbal kattintva megjeleníthető a műveletek helyi menüje, például Részletezés, műveletek hívása, Csak megtartás, Eltávolítás vagy a fókuszálás adott mozaikra. A további tudnivalókat lásd: Jobb kattintással használható interakciók nézetekben.

• Elemleírás megjelenítéséhez vigye a kurzort a kívánt csoport vagy mozaik fölé. A csoportra vonatkozó elemleírásban megjelennek az összesített mérőszámértékek az adott metszetnél, a fejléc feliratánál és a fejléc értékénél. A mozaikra vonatkozó elemleírásban megjelennek a mozaiktag, illetve a Méret alapja és a Szín alapja feliratai és értékei.

• Fatérkép nézetet tartalmazó elemzés áthúzása egy irányítópultra (a további tudnivalókat lásd: Tartalom hozzáadása irányítópultokhoz). Az irányítópulthoz történő hozzáadás után az alábbi műveleteket végezheti:

  • Nyomtatás PDF-fájlba

  • Nyomtatás HTML-fájlba

  • Exportálás Excel fájlba

  • Exportálás PowerPoint fájlba

• Navigálás a fatérkép útvonaljelzőivel. A fatérkép útvonaljelzői a fatérkép nézet fölött jelennek meg. A fatérkép útjelzőit használva visszatérhet az eredeti nézethez és a fában lévő előző szintekhez. A fatérkép útvonaljelzői:

  • A környezetfüggő részletezés útvonalát tükrözik

  • Visszavezetik Önt az eredeti nézethez, és ha a felfelé nyíl ikonra kattint, eltávolítják az összes környezetfüggő részletezést. Ez az oldalszintű fatérkép útvonaljelző vagy „kezdőlap” (felfelé nyíl).

  • Eltávolítják a környezetfüggő részletezéseket, amelyek az adott elemhez kapcsolódnak, ha egy olyan hivatkozásra kattint, amely nem a „kezdőlap” hivatkozás.

• Fatérkép nézet szerkesztése a mérőszámok, tulajdonságok stb. módosítása érdekében.

Fatérkép nézet szerkesztéséhez végezze el az alábbi lépéseket:

1. Jelenítse meg az Eredmények lap: Fatérkép lehetőséget. A tudnivalókat lásd: Nézetek szerkesztése
2. A fatérkép tulajdonságainak testreszabásához vagy beállításához kattintson az eszköztáron a Fatérkép nézet tulajdonságai gombra. Megjelenik a Fatérkép tulajdonságai párbeszédablak, ahol beállíthatja a következő tulajdonságokat:

   • A fatérkép méretéhez viszonyítva (lásd: Fatérkép tulajdonságai párbeszédpanel: Általános lap)

   • A jelmagyarázat megjelenítése vagy elrejtése (lásd: Fatérkép tulajdonságai párbeszédpanel: Általános lap)

   • A mozaik megjelenésének, például a háttér- és szegélyszínek, a feliratok, szabályozása (lásd: Fatérkép tulajdonságai párbeszédpanel: Stílus lap)

3. A szerkesztő eszköztárán lévő gombokkal végezhet olyan műveleteket mint a nézet nyomtatása vagy exportálása, illetve hasonló funkciókat végrehajthat a helyi menü használatával is.
4. A nézet színpalettájának módosításához az Elrendezés ablaktábla Stílus csoportjában válassza a Százalékos felosztás vagy a Folyamatos színkitöltés beállítást.

   Módosítsa a mérőszámokat és az attribútum és hierarchikus oszlopokat (a szintkihagyásos kivételével), hogy az új adatait értelmesebb módon ábrázolhassa a Csoportosítás szempontja, a Méret alapja és a Szín alapja beállítás segítségével.

   Az attribútumokkal kapcsolatban a további tudnivalókat lásd: Fatérkép tulajdonságai párbeszédpanel.

5. A jobb oldali egérgombbal kattintva elvégezheti a nézet alapvető interakcióit.

Hőmátrix nézetek szerkesztése

A hőmátrixok az adatok olyan kétdimenziós ábrázolását jelenítik meg, amelyen az értékeket színátmenetek képviselik.

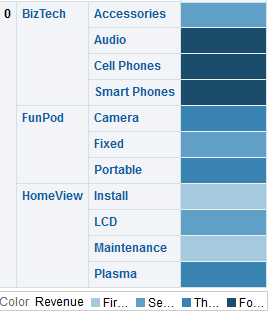

Az egyszerű hőmátrix az adatok azonnali vizuális összesítését biztosítja, ami jól használható nagy mennyiségű adat elemzéséhez és a kieső értékek azonosításához. Az ábrán egy irányítópulti oldalon megjelenő hőmátrix nézetre látható példa. Mindegyik termék árbevétele megjelenik minden negyedévnél. Ez a hőmátrix a termék árbevételének kilógó értékeit rajzolja ki az egyes negyedéveknél. Például a szórakoztató elektronika, a mobiltelefonok és az okostelefonok árbevétele magas volt a negyedik negyedévben, ugyanakkor a telepítésből és karbantartásból származó árbevétel alacsony volt az első negyedévben.

Az ábra leírása GUID-9EB21D78-170B-4465-B4C6-5FCAD990E518-default.gif

A hőmátrix nézeteinek ismertetése

A hőmátrixos nézetek egyetlen mérésről adnak vizuális értelmezést.

Alapértelmezés szerint az elemzés Feltételek lapon megadott első mérőszáma lesz kijelölve a Szín alapja mérőszámaként, és ez képviseli a mérőszám értékét. Ezen kívül a Stílus elemének alapértelmezett értéke a Százalékos felosztás „negyedeléssel”, ami a tárolók számának értékét adja meg. A további tudnivalókat lásd: Hőmátrix tulajdonságai párbeszédpanel.

A hőmátrixok jellemzői a következők:

• A színes cellák formázása a Promptok, Szakaszok, Sorok, Oszlopok és Szín alapja célterületen elhelyezett oszlopok és sorok csoportosításával és metszetével végezhető el. A további tudnivalókat lásd: Hőmátrixok célterületeire vonatkozó irányelvek.

• Csak egy mérőszám ábrázolható.

• Az attribútum és a hierarchikus oszlopok használhatók.

• A cellák százalékos felosztásban vagy folyamatos színben jelennek meg.

• A cellák egyformán jelennek meg, azaz minden egyes cellának ugyanaz a szélessége és a magassága. A cella magasságának és szélességének nem kell azonosnak lenni.

• Az elrejthető jelmagyarázat a hőmátrix alatt jelenik meg, és az alábbiakat tartalmazza:

  • Egy mérőszám (a Szín alapja listán választva) és az ennek megfelelő felirat.

  • A megadott felosztások száma (például negyedelés), a színkóddal és felirattal ellátott, illetve a színmenetes sáv folyamatos színkitöltésként és az „alacsony” vagy „magas” felirattal jelenik meg.

• A null értékek esetében „átlátszó” átlós csíkokból álló minta jelenik meg.

A Hőmátrix szerkesztője három ablaktáblából vagy területből áll, amelyeken a hőmátrix nézetét szabhatja testre. Ez a három ablaktábla függőlegesen van elrendezve (eltérően a táblázatoktól, kimutatástábláktól stb., amelyeknél vízszintesen vannak elrendezve). Az ablaktáblák a következők:

• Elrendezés ablaktábla – a szakaszokként, promptokként, sorokként és oszlopokként megjelenő cellák csoportosítást, valamint a feliratok és a mérőszámok formázását, illetve a jelmagyarázat megjelenítését vagy elrejtését szabályozza. A további tudnivalókat lásd: Hőmátrixok célterületeire vonatkozó irányelvek.

• Hőmátrix eredményei ablaktábla – a hőmátrix nézet eredményeit jeleníti meg, amelyek a testreszabásoknak megfelelően közvetlenül frissülnek.

• Kijelölési lépések ablaktábla – az elemzésre és a hőmátrixra vonatkozó kijelölési lépéseket jeleníti meg. A további tudnivalókat lásd: Kijelölt adatok használata.

Hőmátrix nézetekkel kapcsolatos műveletek

A hőmátrixos nézetek különböző adatbemutatási beállításokat biztosítanak.

A következőket teheti:

• A bal gombbal kattintva részletezést hajthat végre a cellán. Ha többszintű hierarchiákat részletez, a legalsó szintek tagjai cellákként jelennek meg, és az aktuális adatok kicserélődnek a részletezési szint adataira. Ha például egy ország nevét, például Egyesült Államok, részletezi, akkor a hőmátrixon az adott ország államának (vagy a tartományainak) adatai jelennek meg, nem pedig magáé az országé.

• A jobb gombbal kattintva a külső szegélyekre megjelenik a helyi menü olyan választási lehetőséggel, mint például a Részletezés, a műveletek hívása, a Csak megtartás, az Eltávolítás vagy a fókuszálás adott cellára. A további tudnivalókat lásd: Jobb kattintással használható interakciók nézetekben.

• Vigye a kurzort a cella fölé, hogy kijelezze az értéket, ha a hőmátrix részére a Mérőszámi érték megjelenítése beállítás értéke a Rámutatáskor. A beállítás kezeléséről lásd: Hőmátrix tulajdonságai párbeszédpanel: Címek és feliratok lap.

• Hőmátrix nézetet tartalmazó elemzés áthúzása egy irányítópultra (a további tudnivalókat lásd: Tartalom hozzáadása irányítópultokhoz). Az irányítópulthoz történő hozzáadás után az alábbi műveleteket végezheti:

  • Nyomtatás PDF-fájlba

  • Nyomtatás HTML-fájlba

  • Exportálás Excel fájlba

  • Frissítés

  • Vegye fel a zsebkönyvbe

  • Könyvjelző-hivatkozások létrehozása

  • Prompttal ellátott hivatkozások létrehozása

• Hőmátrix nézet szerkesztése a mérőszámok, tulajdonságok stb. módosításához.

• Fölérendelt-alárendelt kapcsolat, rendezés használata, műveletek hozzáadása és fejlécek rögzítése. A további tájékoztatásért tekintse meg a megfelelő tartalmat: Nézetek alá-fölérendelt kapcsolatának meghatározása, Nézeteken belüli adatrendezés , Mik a műveletek? és a Hőmátrix tulajdonságai párbeszédpanel: Általános lap.

Hőmátrix nézet szerkesztésének lépései a következők:

1. Megjeleníti az Eredmények lap: Hőmátrix szerkesztőjét. A tudnivalókat lásd: Nézetek szerkesztése.
2. A hőmátrix tulajdonságainak beállításához kattintson az eszköztáron a Nézet tulajdonságai gombra. A Hőmátrix tulajdonságai párbeszédpanel jelenik meg, amelyen a következő tulajdonságokat állíthatja be:

   • A cellaszélességre, a tartalom lapozására, a fölérendelt-alárendelt kapcsolatra és a null értékekre vonatkozó attribútumok, valamint a jelmagyarázat megjelenítése vagy elrejtése (lásd: Hőmátrix tulajdonságai párbeszédpanel: Általános lap).

   • A szakaszok megjelenésének szabályozása, például a háttér és a szegély színe, PDF nyomtatás (lásd: Hőmátrix tulajdonságai párbeszédpanel: Általános lap)

   • Mérőszám értékének megjelenítése vagy elrejtése, a címek és a feliratok megjelenésének módosítása promptokhoz, szakaszokhoz, sorokhoz, oszlopokhoz (lásd: Hőmátrix tulajdonságai párbeszédpanel: Címek és feliratok lap)

3. A szerkesztő eszköztárán lévő gombokkal végezhet olyan műveleteket mint a nézet nyomtatása vagy exportálása.
4. A nézet színpalettájának módosításához válassza ki a Százalékos felosztás vagy a Folyamatos színkitöltés beállítást.

   Módosítsa a mérőszámokat, valamint az attribútum és hierarchikus oszlopokat, hogy az új adatait értelmesebb módon ábrázolhassa a Sorok, Oszlopop és Szín alapja célterület segítségével.

   A cella attribútumaival kapcsolatban a további tudnivalókat lásd: Hőmátrix tulajdonságai párbeszédpanel.

5. A jobb oldali egérgombbal kattintva elvégezheti a nézet alapvető interakcióit.

Adatok elrendezésének módosítása nézeteken

Minden adatnézet-szerkesztő tartalmaz egy Elrendezés panel elemet, kivéve a térképszerkesztő.

Az Elrendezés ablaktábla némileg eltérő módon jelenik meg az egyes nézettípusoknál (például diagramok, teljesítmény-mozaikok és kimutatástáblák). Az Elrendezés panel azt mutatja, milyen lesz az adatok elrendezése a nézetben a célterületek használatával. A célterületekkel kapcsolatos további tudnivalókat lásd: Az áthúzási célterületek ismertetése

Az Elrendezés ablakban módosítható a nézetben megjelenő adatok elrendezése. Ehhez tegye a következőket:

• Adatok módosítása a nézetben, ahogy azt a Oszlopok hozzáadása és átrendezése nézeteken ismerteti.

• Tulajdonságok beállítása az Jellemzők beállítása nézettörzsekhez és célterületekhez című részben leírtak szerint.

• Összegek hozzáadása az Összeg mező hozzáadása táblázatokhoz és kimutatástáblázatokhoz című részben leírtak szerint.

• Görgetett összegek és relatív értékek megjelenítése kimutatástáblákban, ahogy azt a Görgetett összegek és relatív értékek megjelenítése kimutatástáblázatok mérőszám oszlopaihoz ismerteti.

• Szakaszcsúszkák definiálása diagramokon, mérőkön és tölcséreken, ahogy azt a Szakaszcsúszkák definiálása diagramokon, mérőkön és tölcséreken ismerteti.

• Jelmagyarázatok hozzáadása grafikonokhoz a Megjelenítés jelmagyarázatokban jelölőnégyzet bejelölésével az Elrendezés ablaktáblában.

Az áthúzási célterületek ismertetése

Az Elrendezés ablakban az adatnézetben megjelenő oszlopok megjelennek a célterületeken.

A célterületek jelzik az oszlopok beszúrásának, áthelyezésének vagy áthúzásának helyét. Az oszlop valós helyét jelzik.

A célterületek az adatnézetben lévő adatok elrendezésének módosítására szolgál, ami az oszlopok áthúzását jelenti a nézeten belüli célterületekre.

Megjegyzés:

Az Elrendezés ablaktábla az alábbi nézetek esetében jelentősen eltér:

• Hőmátrix nézetek: a célterületekkel kapcsolatos itt megadott tudnivalók alóli kivételeket lásd: Hőmátrixok célterületeire vonatkozó irányelvek.

• Teljesítmény-mozaik nézetek. A célterületekkel kapcsolatos itt megadott tudnivalók alóli kivételeket lásd: Teljesítmény-mozaikok célterületeire vonatkozó irányelvek.

• Fatérkép nézetek. A célterületekkel kapcsolatos itt megadott tudnivalók alóli kivételeket lásd: Fatérképek célterületeire vonatkozó irányelvek.

• Hálónézetek. A célterületekkel kapcsolatos itt megadott tudnivalók alóli kivételeket lásd: Hálók célterületeire vonatkozó irányelvek.

A nézet típusától függően az adatnézetek a következő célterületek közül tartalmazhatnak egyet vagy többet:

• <view-type> Promptok — Olyan interaktív eredményhalmazt biztosít, amelyik lehetővé teszi, hogy a felhasználók kiválasszák a megtekinteni kívánt adatokat. Az ezen eldobási célban megjelenő oszlopok értékeit a rendszer kezdeti feltételként alkalmazza. A nézetben ezek a kiválasztható értékek lenyíló listában jelennek meg, és gyakran "lapszegély" megnevezéssel emlegetik ezeket.

• Kijelölések — A nézetet részekre osztó területeket tölti ki. Ha kiválasztja a Megjelenítés csúszkaként opciót az adott célterületen, az oszlopokban szereplő értékek, amelyeket a szakasz célterületeire húzott, szakaszcsúszkaként jelennek meg az egyedi megjelenítés helyett.

• <view-type> terület — Az ábrázolási területet vagy magát a nézet testét szimulálja és segít a nézet felépítésének megértésében.

  Táblázatok esetében ez a terület ez a terület tartalmazza az Oszlopok és mérőszámok célterületet, amely a nézeten belüli összes oszlopot tartalmazzaák. A rendszer a táblázatokban az összes mérőszámot oszlopként kezeli.

  Az összes egyéb adatnézet esetében ez a terület a következő célterületeket tartalmazza:

  • Mérőszámok céleterület — A nézet összesített adatokat tartalmazó részét tölti ki. A nézet típusától függően ez a terület tartalmazhat egy egyszerű Mérőszámok célterületet (például kimutatástábláknál), vagy alcélterületeket tartalmazhat (például a Sávok (Y1 tengely) és a Vonalak (Y2 tengely) grafikon és oszlopdiagram kombinációjánál). Ezekre a céleterületkre mérőszámoszlopok húzhatók át.

  • Egyéb célterületek — Az oszlopok összefoglalására szolgál a mérőszám-célterületen vagy -területeken. Általában jellemzők vagy hierarchikus oszlopok húzhatók át ezekre a célterületekre.

    Adott nézetben megjelenő egyéb célterületek jellemzői a nézettípustól függnek a táblázatban foglaltaknak megfelelően.

  Nézet	Célterület vagy -területek
  Kimutatástáblázat	A következő célterületeket tartalmazza: Oszlopok — Az oszlopokat oszlop tájolásban mutatja. A kimutatástáblák több oszlopot tartalmazhatnak. Sorok — Az oszlopokat sor tájolásban mutatja. A kimutatástáblázatok több sort is tartalmazhatnak.
  Mérő	Sorok — A mérőkben megjelenített oszlopokat mutatja.
  Oszlop, vonal, terület, vonal-oszlop, idősor, pareto, szórás vagy buborék diagram	Belefoglalja ezeket a célterület altípusokat a főtípusokba (oszlopok, vonal, terület, vonal-oszlop, pont vagy buborék). A cél neve a diagram típusától függően változik. Például a Csoportosítási szempont buborék diagramok esetén Buborékok, míg szórás diagramoknál Pontok. Csoportosítás szempontja — A tengely címkéit csoportokba rendezi. Például egy függőleges oszlopdiagramnál, ahol a Régió, Körzet és Dollár oszlop feltételek szerepelnek, ha a célterület tartalmazza a Régiók oszlopot, az adatok a vízszintes tengelyen régió szerinti csoportosításban jelennek meg. Szín variálásának alapja – (Pareto diagramnál nincs engedélyezve.) Különböző színnel jeleníti meg az egyes oszlopértékeket vagy az oszlopértékek kombinációját.
  Sugárdiagram	Sugárszakasz — Az oszlop értékeit egy kör sugarai mentén futó vonalakon elhelyezett pontokkal jeleníti meg.
  Kördiagram	A következő célterületeket tartalmazza: Körök — Az oszlop minden értékét, illetve értékkombinációját különálló kördiagramként jeleníti meg. Szeletek — Az oszlop minden értékét, illetve értékkombinációját a kördiagram különálló szeleteként jeleníti meg.
  Lépcsős diagram	A következő célterületet tartalmazza: Csoportosítás szempontja — A tengely címkéit csoportokba rendezi. Az attribútum és a hierarchikus oszlopok a Csoportosítás szempontja területre kerülnek. Mérőszám-hierarchia használatakor egy általános mérőszám oszlop kerül a Sávok célterületre, míg a mérőszám dimenzió a Csoportosítás szempontja célterületre. (A mérőszám-hierarchiák az Essbase adatforrásokra vonatkoznak.) A mérőszámi dimenziókról és a mérőszámi hierarchiákról a további tudnivalókat lásd: Metadata Repository Builder's Guide for Oracle Business Intelligence Enterprise Edition.
  Tölcsérdiagram	Fokozat — Az oszlop minden értékét a tölcsér egy fokozataként jeleníti meg.
  Háló	A következő célterületeket tartalmazza: Oszlopok — Az oszlopokat oszlop tájolásban mutatja. A hálók több oszlopot is tartalmazhatnak. Sorok — Az oszlopokat sor tájolásban mutatja. A hálók több sort is tartalmazhatnak. Az egyszerű hálónézetek esetén a Megjelenítés fő célterület a következő célterület-altípusokat tartalmazza: Csoportosítás szempontja — A mérőszámokat csoportokba rendezi. Szín alapja — Az egyes mérőszámokat különböző színnel jeleníti meg, például háló függőleges sávdiagramja esetén az Árbevétel minden sávja kék, míg a Számlázott mennyiség sávjai vörösek. Szórásdiagramokban ezt a célterületet használhatja a pontok szín szerinti variálásához. Buborékdiagramokban ezt a célterületet használhatja a buborékok szín szerinti variálásához. Sávtengely — az árbevételt és a régiónkénti számlázott mennyiséget összehasonlító vonal-sávdiagramban a két mérőszám közül egyet, például az Árbevétett jeleníti meg. Vonaltengely — az árbevételt és a régiónkénti számlázott mennyiséget összehasonlító vonal-sávdiagramban a két mérőszám közül egyet, például az Árbevétett jeleníti meg. Körök — kördiagramokban a dimenzió hozzáadásával több kör jön létre. Szeletek — kördiagramokban a mérőszámokat a körök különböző színű szeleteiként jeleníti meg. Pontok — szórásdiagramokban a dimenziókat pontokként jeleníti meg. Minden egyes dimenziótag egy pontként jelenik meg. Vízszintes tengely — a mérőszámértékek szabályozzák a tagok vízszintes helyzetét. Szórásdiagramokon csak egy mérőszám használható ezen a célterületen. Buborékdiagramokon a célterületen minden mérőszám buborékként jelenik meg. Függőleges tengely — szórásdiagramokban a két mérőszám közül az egyiket, például egy pontot jelenít meg. Buborékdiagramokon a három mérőszám közül az egyiket buborékként jeleníti meg. Buborékok — a buborékdiagramokban a mérőszámokat különböző méretű buborékokként jeleníti meg. Méret — buborékdiagramokon a három mérőszám közül az egyiket buborék méreteként jeleníti meg.. Az összetett hálónézetek esetén a Megjelenítés fő célterület a következő célterület-altípusokat tartalmazza: Területek — a mini terület mikrodiagramokban az oszlopokat területekként jeleníti meg. Sávok — a mini sávdiagramokban az oszlopokat sávokként jeleníti meg. Vonalak — a mini vonaldiagramokban az oszlopokat vonalakként jeleníti meg.
  Teljesítmény-mozaik	A következő célterületet tartalmazza: Mérőszám – az oszlop mozaikon megjelenő adott értékét mutatja. A további tudnivalókat lásd: Teljesítmény-mozaikok célterületeire vonatkozó irányelvek.
  Fatérkép	A következő célterületeket tartalmazza: Csoportosítás szempontja — Bemutatja a legfelső hierarchikus adatszintet, mely azért van felosztva, hogy az összesített értékek tárolójának létrehozására vagy leírására szolgáljon. Az összesített adatok téglalap alakú mozaikokként jelennek meg. Méret alapja — Bemutatja a mozaikok elosztását a fölérendelt szinten belül. Az alárendeltek mérete mindig egyenlő a fölérendeltjük méretével. Szín alapja — Bemutatja az azonos szinten lévő összes mozaik értékének elosztását.
  Hőmátrix	A következő célterületeket tartalmazza: Sorok — Az oszlopokat sor tájolásban mutatja. A hőmátrixok több sort tartalmazhatnak. Oszlopok — Az oszlopokat oszlop tájolásban mutatja. A hőmátrixok több oszlopot tartalmazhatnak. Szín alapja – A mérőszám értékét jelenti. Minél nagyobb az érték, annál tömörebb a cellaszín.

• Kizárt — Kizár oszlopokat az eredmények megjelenítéséből, de az oszlopok az elemzés részei maradnak. A további tudnivalókat lásd: Oszlopok a kizárt célterületen.

Emellett a Táblázat terület, a Lépcsős diagram terület, a Pareto diagram terület, a Fatérkép terület, a Hőmátrix terület és a Háló (egyszerű) terület kivételével minden <nézettípus> terület tartalmazza a Mérőszámfeliratok elemet. A Mérőszám címkék elem érzékelteti a címkéket minden Mérőszám oszlophoz a mérőszám területen, a célterületeken. Az egyik célterületből egy másikba mozgatva a mérőszám címkéket módosíthatja azok megjelenését az adott nézetben. Például egy függőleges oszlopdiagramban minden mérőszám címként más színben jeleníthet meg, ha a Mérőszám címkék elemet a Célterületenként változó szín mezőbe mozgatja.

Kimutatástáblázatokban a mérőszám címkék szerkesztése is lehetséges vagy akár el is rejtheti azokat.

Oszlopok a kizárt célterületen

A Kizárt célterületben lévő oszlopot nem tratalmazzák az eredmény nézetek, de az elemzésnek továbbra is része marad.

Miután egy elemzéshez létrehozott nézeteket, oszlopokat több különböző módon is áthelyezhet a Kizárt célterület mezőbe. Általánosan érvényes, hogy egy nézet a Kizárt célterületek mezőbe kerül, ha az nincs hozzáadva legalább egy vagy minden nézethez.

Az oszlop a Kizárt célterületekre tehető a következő néhány módon:

• Választhatja az Oszlop kizárása parancsot a helyi menün a nézeten, például táblázatban vagy kimutatástáblában.

• Az elemzésben lévő nézetbe felvételre kiválaszthat a Témakör terület panelről egy oszlopot a következő forgatókönyvek szerint:

  • Kritériumok lap — Ha az elemzés eredményeinek megjelenítése után a Témakörök ablaktábláról a Kijelölt oszlopok ablaktáblára áthelyez egy oszlopot, és a Kizárás a létező nézetekből, de megjelenítés az új nézetekben beállítás van kijelölve a Kritériumok lapra felvett oszlopok megjelenítése tulajdonságként (az Elemzés tulajdonságai párbeszédpanel: Adatok lapján), akkor az oszlop az Elrendezés ablaktábla Kizárt célterületére kerül (azaz kizáródik a létező nézetekből), de bekerül minden újonnan felvett nézetbe.

  • Eredmények lap — Az eljárás különböző lehet attól függően, hogy a nézetszerkesztőhöz vagy az Összetett elrendezéshez ad-e hozzá oszlopokat:

    • Nézetszerkesztő — Ha a Témakör terület panelről ad hozzá egy oszlopot egy nézethez, az oszlopot az adott nézetben kell elhelyeznie. Az oszlop ezzel az elemzés minden más nézetében a Kizárt célterületek mezőbe kerül.

    • Összetett elrendezés — Ha duplán kattint egy oszlopra a Témakör ablakban, az oszlopot az Elrendezés ablak alapértelmezett eldobási célhelyére helyezi az aktuális összetett elrendezésben már meglévő összes nézet esetében. Az oszlop ezzel az elemzés minden más nézetében a Kizárt célterületek mezőbe kerül.

      Ha a Témakör terület panelről áthúz egy oszlopot egy táblázatos nézet részére, akkor az oszlopot az adott nézetnek megfelelő célterületre kell azt áthúznia. Az oszlop ezzel az elemzés minden más nézetében a Kizárt célterületek mezőbe kerül.

Ha az egyik nézetben megjeleníteni kívánt oszlop a Kizárt célterületek mezőben található, eltávolíthatja onnan. Jelenítse meg az adott nézethez tartozó Elrendezés panelt, majd húzza át az oszlopot a Kizárt célterületről a kívánt helyre.

Az oszlopok kizárása és az oszlopok eltávolítása nem azonos. Az Elrendezés panel További beállítások gombjának Oszlop eltávolítása opciója segítségével az adott nézetre vonatkozóan egy oszlopot teljesen eltávolíthat az elemzésből.

Összegzés és a Kizárt célterület

A Kizárt célterületek mezőben oszlopokat tartalmazó kimutatástáblázatokban és diagramokban a a nézet adattörzsében lévő mérőszámok és önálló értékek összegzésére összegzési szabály érvényes.

Például feltéve hogy a Kiválasztott oszlopok panelen a következő oszlopok szerepelnek:

Régió    Város    Dollár  Kelet      NY     1000 Kelet     Boston   500

Ha a Város oszlopot a Kizárt célterületek mezőbe helyezi, a kijelzőn jellemzően a következő lesz látható:

Kelet    1500

Az összegzési szabályt alkalmazva az 1000 és az 500 értékekre 1500 adódik. Kimutatástáblákban és diagramokban az Oszlop szerkesztése képlet párbeszédpanelen meghatározott összegzési szabály érvényes. Kimutatástáblákban az Elrendezés panel További beállítások menüjében kiválaszthat egy speciális összegzési szabályt.

Amennyiben azt szeretné, hogy a táblázat, kimutatástáblázat vagy diagram a következő értékeket mutassa:

Kelet   1000 Kelet    500

Az összegzés végrehajtásához adja hozzá a Régió és a Város oszlopokat a nézet elrendezéséhez, de rejtse el a Város oszlopot az Oszlopjellemzők párbeszédpanel: Oszlopformátum lapon.

Diagramok és tölcsérdiagramok célterületeire vonatkozó irányelvek

A célterületek jelzik az oszlopok beszúrásának, áthelyezésének vagy áthúzásának helyét.

A következő korlátozások és irányelvek vonatkoznak az oszlopok célterületek közötti mozgatására diagramok és tölcsérdiagramok esetén:

• Egy buborékdiagramhoz legalább három mérőszám szükséges. Az első mérőszám a vízszintes, a második a függőleges tengelyen ábrázolható, míg a harmadik a buborék méretének tengelyén.

• Buborék, vonal-oszlop, szórás, illetve tölcsér diagramok esetén a mérőszámok címkéi nem mozgathatók áthúzással.

• A pareto diagramok csak egy mérőszámot tartalmazhatnak.

  Ha egy másik mérőszámot áthelyez a Mérőszámok célterületre, a mérőszámok kicserélődnek, vagyis a meglévő mérőszámot a program kicseréli az újonnan elhelyezettel, és automatikusan átkerül a Kizárt célterületek mezőbe.

• Az idősor vonaldiagramhoz egyetlen dátum vagy dátum-idő adatoszlop kiválasztása szükséges a vízszintes tengelyen. Egy függőleges tengely tartozik hozzá, de több adatsor is ábrázolható.

• Egy szórás diagramhoz legalább két mérőszám szükséges. Például az egyik mérőszám oszlop ábrázolható a vízszintes tengelyen, a másik mérőszám oszlop pedig a függőleges tengelyen. A mérőszámok értékeinek megjelenítése a Csoportosítás eszerint tengelyen történik.

• A tölcsérdiagramok két mérőszám ábrázolására alkalmasak, de csak egy szükséges feltétlenül. Ha nem választ ki második mérőszámot, az első mérőszámot használja a program a másodikhoz is. Ha két mérőszámot választott, majd egy újat mérőszámot is kiválaszt, az új lecseréli az adott pillanatban az Aktuális mérőszámok célterületen lévő mérőszámot.

• A halmozott sávdiagramoknál legalább két mérőszám szükséges az értékek összehasonlításához.

• Fölérendelt-alárendelt kapcsolatokban lévő diagramok esetében, ha az alárendelt oszlop számára létrehozott csúszkát el kívánja rejteni a Szakaszok célterületen, akkor törölje a Megjelenítés csúszkaként négyzet jelölését.

Hálók célterületeire vonatkozó irányelvek

A hálónézet olyan diagramnézet, mely több diagramot jelenít meg. Az egyes diagramok külön adatcellákban láthatók.

A következő irányelvek vonatkoznak a célterületekkel végzett munkára a hálókban:

• Célterületek kiterjesztése hálókban — a hálószerkesztő Elrendezés panelje eltér abban, hogy függőleges, nem pedig vízszintes. Amikor a célterületek több adatot tartalmaznak, mint amennyi ezen a keskenyebb Elrendezés panelen megjeleníthető, a célterület kiterjed, amikor az egérmutatót fölé húzzák. Azaz amikor az egérmutatót túl sok elemet tartalmazó célterület fölé húzza, láthatóvá válik a mérőszámok és oszlopok teljes választéka, és még azokat a mérőszámokat és oszlopokat is áthelyezheti és átrendezheti, amelyek nem voltak láthatók az egérmutató terület fölé húzása előtt. A kiválasztott elem áttetszően jelenik meg a húzás közben.

• Mérőszámok elhelyezése — az alábbi megfontolásokat tartsa szem előtt a hálónézetek mérőszámoszlopaival végzett munka során:

  • A mérőszámok balról jobbra történő húzással átrendezhetők a mérőszámok célterületein belül.

  • Az egyszerű hálónézetekben a mérőszámoszlopok csak a Szín alapja vagy a Csoportosítási szempont mérőszám szegélyén helyezhetők el.

  • Az egyszerű hálók egyes megjelenítéseiben (a szórásdiagramokban, buborékdiagramokban és vonal-sávdiagramokban) felcserélheti a mérőszámokat. Ha egy meglévő mérőszámot áthúz az egyik tengelyről egy másik tengely céljára, akkor a két mérőszám pozíciója felcserélődik a nézetben.

  • A szórásdiagramok, buborékdiagramok és vonal-sávdiagramok tengelyenként egy mérőszámot engedélyeznek a következők szerint:

    • Szórásdiagramok célterületei: Vízszintes tengely, Függőleges tengely

    • Buborékdiagramok célterületei: Vízszintes tengely, Függőleges tengely, Méret

    • Vonal-sávdiagramok célterületei: Sávtengely, Vonaltengely

  • Az összetett hálónézetekben a mérőszámok alkotják a háló legbelső oszlopfejléceit.

  • Amikor mérőszámokat helyez át a Szín alapja célterületről a Csoportosítás szempontja célterületre vagy célterületről:

    • Egy mérőszám áthúzásakor az összes mérőszám azzal együtt mozog. (Ezt ragadós viselkedésnek nevezik.)

    • Ha új mérőszámot húz a nézetbe, a rendszer minden meglévő mérőszámot áthelyez az új mérőszám helyére.

  • Mérőszám megjelenítés nem mérőszám szegélyére vagy a Sorok célra, illetve Oszlopok célra helyezéséhez át kell alakítania a mérőszámot attribútumoszloppá. Ezt az Oszlopképlet szerkesztése párbeszédpanel: Oszlopképlet lapon végezheti el.

  • Az attribútumoszlopok kihúzhatók a Mérőszámok célterületről anélkül, hogy a célterület vagy az azon belüli mérőszámok az attribútumokkal együtt mozognának.

Teljesítmény-mozaikok célterületeire vonatkozó irányelvek

A célterületek jelzik az oszlopok beszúrásának, áthelyezésének vagy áthúzásának helyét.

A teljesítmény-mozaikok Elrendezés ablaktáblája két területből áll: Mérőszám célterület és Feliratok terület. Ez a két terület lehetővé teszi, hogy a teljesítmény-mozaikok egyszerű formázással közöljék az állapotot, és a mozaikon lévő szembetűnő egyszerű, fontos tényekre irányítsák a felhasználó figyelmét.

A teljesítmény-mozaik nézeteinél e két terület használatára a következő irányelvek vonatkoznak:

Mérőszám célterület

• Alapértelmezés szerint az elemzés Feltételek lapon megadott első mérőszáma lesz kijelölve a teljesítmény-mozaik mérőszámaként. Ettől eltérő mérőszámot is választhat a Mérőszám listán, és azt áthúzhatja a Mérőszám célterületre, vagy duplán kattinthat egy új mérőszámra a témakörnél, és így azt felveheti a Mérőszám listára.

• Ha az Elrendezés ablaktáblában a mérőszám neve fölé viszi az egérmutatót, a mappa neve jelenik meg.

• A mérőszám oszlopok formátumát szerkesztheti: ehhez kattintson a Mozaik szerkesztése gombra. Ezzel a gombbal az Oszlop tulajdonságai párbeszédpanel: Stílus lap jeleníthető meg.

Megjegyzés:

Ha a mérőszámot törölték a Feltételek lapon, a mozaik továbbra is megjelenik. A mozaikon a Mérőszám nincs definiálva felirat jelenik meg.

Feliratok terület

• Név: alapértelmezés szerint a mérőszám neve jelenik meg a mozaikon.

  • Bejelölheti a Mérőszám nevének használata négyzetet, ezzel a mérőszám nevét (ha elérhető) automatikusan társítja a felirathoz.

  • A mérőszámhoz tartozó felirat nevének formátumát szerkesztheti: ehhez kattintson a Mozaik szerkesztése gombra. Ezzel a gombbal az Oszlop tulajdonságai párbeszédpanel: Stílus lap jeleníthető meg. Ha a felirat neve túl hosszú, rövidítését három pont jelzi (például: Teljesítm. . . ).

• Leírás:

  • Bejelölheti a Mérőszám leírásának használata négyzetet, ezzel az oszlop leírását (ha elérhető) automatikusan társítja a felirathoz.

  • A mozaik leírásának megadásához kattintson a Leírás szövegmezőbe. A szöveghez rendelkezésre álló sorok száma a mozaik méretétől függ. Például egy kisméretű mozaikon csak egy sor fér el, míg egy nagy mozaikon akár három is. Előfordulhat, hogy a rendkívül kicsi mozaikon egyáltalán nincs hely a szöveg számára. Ha a leírás túl hosszú, rövidítését három pont jelzi (például: Negyedéves értékesítési előrej. . . ).

  • A felirat nevéhez tartozó leírás formátumát szerkesztheti: ehhez kattintson a Mozaik szerkesztése gombra. Ezzel a gombbal az Oszlop tulajdonságai párbeszédpanel: Stílus lap jeleníthető meg.

    Megjegyzés:

    A teljesítmény-mozaikok nézetei nem tartalmazzák a Kizárva célterületet.

    A megjelenítési változók nem támogatottak a Feliratok területen.

Fatérképek célterületeire vonatkozó irányelvek

A fatérképek az adatok téglalapokba (úgynevezett mozaikokba) történő csoportosításával rendszerezik a hierarchikus adatokat, majd megjelenítik a mozaikokat, amelyek mérete egy mérőszámon, a színe pedig egy második mérőszámon alapul.

A fatérképek Elrendezés ablaktáblája hat célterületből áll: Promptok, Szakaszok, Csoportosítás szempontja, Méret alapja, Szín alapja és Kizárva.

Az Elrendezés ablaktábla területeit fatérképek és hierarchikus adatok korlátozott megjelenítésére használhatja. Láthatja a trendeket és rendellenességeket a nagy adatmennyiségekben, és tanulmányozhatja az egyes értékeket.

Az ezekkel a célterületekkel végzett munkára a fatérkép nézetekben a következő irányelvek vonatkoznak:

• Promptok — Válasszon ki egy attribútumot vagy hierarchikus oszlopot (kivéve az egyenetlen és a kihagyási szintet), amely szerint szűrni kívánja a fatérképet. Egy vagy több oszlopot áthúzhat a Csoportosítási szempont vagy a Szakaszok területről, illetve a Témakörök ablaktáblából a Promptok területre.

• Szakaszok — Válasszon ki egy attribútumot vagy hierarchikus oszlopot (kivéve az egyenetlen és a kihagyási szintet), amely szerint szakaszolni kívánja a fatérképet. Például az év szerint csoportosított régió lehet egy árbevétel alapján méretezett és az előző évi árbevétel alapján színezett fatérkép megjelenítésére szolgáló tároló. Egy vagy több oszlopot áthúzhat a Csoportosítási szempont vagy a Promptok területről, illetve a Témakörök ablaktáblából a Szakaszok területre.

• Csoportosítás szempontja — Bemutatja a legfelső hierarchikus adatszintet, mely azért van felosztva, hogy az összesített értékek tárolójának létrehozására vagy leírására szolgáljon. Az összesített adatok mozaikokként jelennek meg.

  • A csoport területen azoknak a mérőszámoszlopoknak a fejlécét vagy csoportját hozhatja létre, amelyeket a Méret alapja és a Szín alapja területen adott meg. Ha a fatérképen több adatoszlop jelenik meg, megjelenik a csoportosításhoz a címsor. Például az év szerint csoportosított régió lehet egy árbevétel alapján méretezett és az előző évi árbevétel alapján színezett fatérkép megjelenítésére szolgáló tároló. A régió a címsorban jelenik meg.

  • A Feltételek lapon megadott összes attribútum és hierarchikus oszlop kezdetben a Csoportosítási szempont területen jelenik meg abban a sorrendben, ahogy a Feltételek lapra fel lettek véve. Szintkihagyó hierarchiák nem használhatók a fatérkép Csoportosítási szempont területén.

  • Egy vagy több oszlopot is áthúzhat a Témakörök ablaktáblából a Csoportosítás szempontja célterületre.

  • Jegyezze meg, hogy ha egy attribútum vagy hierarchikus oszlopot ad a fatérkép nézethez az elemzés eredményeinek megjelenítése után, akkor az új oszlop alárendelt oszlopként adódik hozzá a Csoportosítási szempont célterülethez, ha a Megjelenítés meglévő és új nézetekben beállítás van bejelölve a Feltételek lapra felvett oszlopok tulajdonság megjelenítéséhez az Elemzés tulajdonságai párbeszédpanel: Adatok lapon.

• Méret alapja — Bemutatja a mozaikok elosztását a fölérendelt szinten belül. Az alárendeltek mérete mindig egyenlő a fölérendeltjük méretével.

  • Az egyes téglalapok területe az alkalmazott szűrők (például bekért vagy régió szerint szűrt) alapján társított mérőszám összesített értékét tartalmazza.

  • A Feltételek lapon megadott első mérőszám a Méret alapja mérőszámaként jelenik meg.

  • A Méret alapja listából kiválaszthat egy mérőszámot. Ez a lista kezdetben tartalmazza a Kritériumok lapon az elemzéshez adott összes mérőszámot.

  • Egy mérőszámoszlopot áthúzhat a Témakörök ablaktáblából a Méret alapja célterületre. Az aktuális Méret alapja mérőszám kicserélődik az új mérőszámra, és a fatérkép újrarajzolódik, hogy megfeleljen az új mérőszámnak. Az új mérőszámoszlop is felkerül a Szín alapja listára és kiválasztható lesz.

  • Ha az elemzés eredményeinek megjelenítése után dupla kattintással mérőszámoszlopot ad a fatérkép nézethez, akkor az új mérőszám felkerül a Méret alapja és a Szín alapja listára is, és kiválasztható lesz.

  • Ha a Feltételek lapon eltávolítja a Méret alapja mérőszámoszlopot, a következő hibaüzenetet kapja: Nincs elegendő mérőszám. A nézetben szerepelni kell Méret alapja mérőszámnak.”

• Szín alapja — Bemutatja az azonos szinten lévő összes mozaik értékének elosztását, és további hatókört ad az elemzéshez, amely „minőségi” nézőpontot biztosít a fatérképhez.

  • A Feltételek lapon megadott második mérőszám a Szín alapja mérőszámaként jelenik meg.

  • A Szín alapja listából kiválaszthat egy mérőszámot. Ez a lista kezdetben tartalmazza a Kritériumok lapon az elemzéshez adott összes mérőszámot.

  • Egy mérőszámoszlopot áthúzhat a Témakörök ablaktáblából a Szín alapja célterületre. Az aktuális Szín alapja mérőszám kicserélődik az új mérőszámra, és a fatérkép újrarajzolódik, hogy megfeleljen az új mérőszámnak. Az új mérőszámoszlop is felkerül a Méret alapja listára és kiválasztható lesz.

  • Ha a Kritériumok lapon eltávolítja a Szín alapja mérőszámoszlopot, akkor a Méret alapja mérőszám a Szín alapja mérőszámként jelenik meg.

    A Szín alapja a következő két beállításra van osztva:

    • Stílus – itt kiválaszthatja a fatérkép stílusát. A Stílus két beállítást tartalmaz: Százalékos felosztás és Folyamatos színkitöltés. Ha a Százalékos felosztás beállítást választja ki, akkor megadhatja a tárolók számát, kiválaszthatja a színpalettát és a tárolókhoz egyéni feliratot adhat. Ha a Folyamatos színkitöltés beállítást választja, a fatérképen belül a mozaikok átmenetes színsémaként jelennek meg.

    • Szín – itt kiválaszthatja a fatérkép színpalettáját. A Szín lista jobb oldalán a nyilakra kattintva megfordíthatja a Szín lenyíló listában megjelenő színek sorrendjét.

• Kizárva – olyan oszlopokat tartalmaz, amelyek nem szerepelnek a fatérkép nézeten. A további tudnivalókat lásd: Az áthúzási célterületek ismertetése.

Hőmátrixok célterületeire vonatkozó irányelvek

A nézet típusától függően az adatnézetek a célterületek közül tartalmazhatnak egyet vagy többet.

A hőmátrixok Elrendezés ablaktáblája a következő hat célterületből áll: Promptok, Szakaszok, Sorok, Oszlopok, Szín alapja és Kizárva.

Az Elrendezés ablaktábla területeit a hőmátrixok megjelenítésére használhatja. Láthatja a rendellenességeket a nagy adatmennyiségekben, és tanulmányozhatja az egyes értékeket.

Az ezekkel a célterületekkel végzett munkára a hőmátrix nézetekben a következő irányelvek vonatkoznak:

• Promptok – Jelöljön ki egy attribútum vagy hierarchikus oszlopot, amely szerint szűrni kívánja a hőmátrixot. A Promptok terület kezdetben üres. Egy vagy több oszlopot át lehet húzni a Szakaszok, Sorok vagy Oszlopok területről, illetve a Témakörök ablaktáblából a Promptok területre.

• Szakaszok – Jelöljön ki egy attribútum vagy hierarchikus oszlopot, amely szerint szakaszolni kívánja a hőmátrixot. A Szakaszok terület kezdetben üres. Egy vagy több oszlopot át lehet húzni a Promptok, Sorok vagy Oszlopok területről, illetve a Témakörök ablaktáblából a Szakaszok területre.

• Sorok – Sorigazítással megjelenített oszlopot jelent.

  • A Feltételek lapon megadott összes attribútum és hierarchikus oszlop kezdetben megjelenik a Sorok területen a felvételük sorrendjében.

  • Egy vagy több attribútum vagy hierarchikus oszlopot áthúzhat a Témakörök ablaktáblából a Sorok célterületre, vagy duplán kattinthat egy vagy több attribútum vagy hierarchikus oszlopra a Sorok célterületre való felvételéhez. Egy vagy több attribútumos vagy hierarchikus oszlopot áthúzhat az Oszlopok, Promptok vagy Szakaszok területről.

  • Ügyeljen arra, hogy ha az elemzés eredményeinek megjelenítése után vesz fel attribútum vagy hierarchikus oszlopot a hőmátrix nézetébe, az új oszlop alárendelt oszlopként adódik hozzá a Sorok célterülethez.

• Oszlopok – Oszlopigazítással megjelenített oszlopot jelent.

  • Az Oszlopok célterület kezdetben üres.

  • Egy vagy több attribútum vagy hierarchikus oszlopot áthúzhat a Témakörök ablaktáblából az Oszlopok célterületre. Egy vagy több attribútum vagy hierarchikus oszlopot áthúzhat a Sorok, Promptok vagy Szakaszok területről.

• Szín alapja – A mérőszám értékét képviseli a csoportosításhoz, valamint a sor és az oszlop metszéspontjához.

  • A Feltételek lapon megadott első mérőszám a Szín alapja mérőszámaként jelenik meg.

  • A Szín alapja listából kiválaszthat egy mérőszámot. Ez a lista kezdetben tartalmazza a Kritériumok lapon az elemzéshez adott összes mérőszámot.

  • Egy mérőszámoszlopot áthúzhat a Témakörök ablaktáblából a Szín alapja célterületre. A Szín alapja aktuális mérőszáma helyére az új mérőszám kerül, és a hőmátrixot újrarajzolja a rendszer, hogy megfeleljen az új mérőszámnak.

    Megjegyzés:

    Ha az elemzés eredményeinek megjelenítése után vesz fel mérőszámoszlopot a hőmátrix nézetébe, akkor az új oszlop a meglévő oszlop helyére lép a megjelenítésen és a Szín alapja célterületen.

  • Ha a Feltételek lapon eltávolítja a Szín alapja mérőszámoszlopot, akkor az lekerül a Szín alapja listáról. A Szín alapja listán a mérőszám új értéke alapértelmezés szerint az elemzéshez legutóbb felvett mérőszámérték lesz.

    A Szín alapja a következő két beállításra van osztva:

    • Stílus – itt kijelölheti a hőmátrix stílusát. A Stílus két beállítást tartalmaz: Százalékos felosztás és Folyamatos színkitöltés. Ha a Százalékos felosztás beállítást választja ki, akkor megadhatja a tárolók számát, kiválaszthatja a színpalettát és a tárolókhoz egyéni feliratot adhat. Ha a Folyamatos színkitöltés beállítást választja, a hőmátrixon belül a mozaikok átmenetes színsémaként jelennek meg.

    • Szín – itt kijelölheti a hőmátrix színpalettáját.

• Kizárva – olyan oszlopokat tartalmaz, amelyek nem szerepelnek a hőmátrix nézeten. A további tudnivalókat lásd: Az áthúzási célterületek ismertetése.

Oszlopok hozzáadása és átrendezése nézeteken

Számos módon adhat oszlopokat a nézetekhez, és rendezheti át azokat

A nézetszerkesztő és az Elrendezés panel használatával módosíthatja és megváltoztathatja az oszlopok sorrendjét a következő módokon:

• Az oszlopokat kívánt helyzetbe áthúzhatja táblázatokban és kimutatástáblázatokban a szerkesztőben fogópontok és célterületek segítségével. Például ha egy kimutatástáblázat Sorok szakaszában két oszlop van, az oszlopok sorrendje felcserélhető, ha az egyik oszlopot a másik után húzza át. Táblázatokban az oszlopok mozgatása lehetséges, de azok nem halmozhatók egymásra úgy mint a kimutatástáblázatokban.

  Ezen a módon az Összetett elrendezés nézetben is mozgathatók az oszlopok.

  Megjegyzés:

  Ha törölte az Oszlopok áthelyezése jelölőnégyzet bejelölését az Elemzés tulajdonságai párbeszéd: Interakciók lapján futásidőben az oszlop nem helyezhető át a nézetben.

• Oszlopok mozgatása húzással az Elrendezés panelen. Az aktív és elemek fogadására kész célterületeket kiemelés jelzi. Amikor az Elrendezés panelen az egérmutatót egy oszlop fölött mozgatja, a kurzor állapota átvált nyílról mozgató kurzorra, amikor "megragadhatja" az oszlopot és áthúzhatja a célterületre. Például kimutatástáblázatokban áthelyezhet egy oszlopot a Sorok célterületről Szakaszok célterületre, így külön kimutatástáblázatot hozhat létre az oszlop minden értékéhez. Az oszlopok hálószerkesztő Elrendezés panelen történő húzásával és ejtésével kapcsolatos részletekért lásd: Hálók célterületeire vonatkozó irányelvek.

  Az oszlopoknak a fatérképszerkesztő Elrendezés ablaktáblájában történő áthúzásával kapcsolatos részletekért lásd: Fatérképek célterületeire vonatkozó irányelvek

  A Hőmátrix szerkesztője Elrendezés ablaktáblájába oszlopok áthúzásával kapcsolatos részletekért lásd: Hőmátrixok célterületeire vonatkozó irányelvek

  A célterületekkel kapcsolatos bővebb információkért lásd az Elrendezés ablaktábla című részt.

• Oszlop hozzáadása diagramhoz vagy mérőhöz. Ehhez a művelethez húzza át az oszlopot a Témakörök lapról a megfelelő helyzetbe a nézetszerkesztőben vagy az Elrendezés panelen a megfelelő célterületre.

• Oszlopok eltávolítása az Elrendezés panelen. Például eltávolíthat egy oszlopot egy nézetből, ha a További beállítások gomb Oszlop eltávolítása elemét választja. Az oszlopok eltávolítása nem azonos az oszlopok kizárásával, ennek leírását lásd: Az áthúzási célterületek ismertetése

Ez a lista nem nyújt teljes áttekintést a a mozgatás áthúzással funkció előfordulási helyeiről. Oszlopok és katalóguselemek mindig áthelyezhetők, ha a Témakörök panelt és a Katalógus panelt látja. Az irányítópultokon lévő nézetekben is mozgathat így elemeket. A további tudnivalókat lásd: Oszlopok a kizárt célterületen.

Jellemzők beállítása nézettörzsekhez és célterületekhez

A nézettörzsekhez és célterületekhez be lehet állítani formázási tulajdonságokat.

Az Elrendezés panelen a Tulajdonságok gombra kattintva megjeleníthető egy párbeszédablak, amelyben meghatározhatók a nézettörzs (például kimutatástáblázat) vagy egy célterület (Szakaszok) tulajdonságai. Például meghatározhatja, hogy megjelenjenek-e a fejlécek, beállíthatja a háttérszínt és beszúrhat oldaltöréseket.

A nézettörzs vagy célterületek tulajdonságainak módosítása:

1. A nézetszerkesztőben jelenítse meg az Elrendezés panelt, és kattintson a nézettörzs (táblázatok és kimutatástáblázatok esetén) vagy a célterület neve mellett lévő Tulajdonságok gombra.

   Megjelenik a nézettörzshöz vagy a célterülethez tartozó Tulajdonságok párbeszédablak.

2. Töltse ki a megfelelő mezőket és kattintson az OK gombra.

Összeg mező hozzáadása táblázatokhoz és kimutatástáblázatokhoz

Az Elrendezés panelen táblázatok és kimutatástáblázatok oszlopaihoz adhat hozzá összeg mezőket.

Az összeg mezők a nézeten belül különböző pozíciókba helyezhetők. A széleken megjelenített oszlopokhoz összeg mezőket is hozzáadhat. Minden mérőszámnál az összeg mező az adott mérőszámra érvényes összegzési szabályt használja. A mérőszám oszlop alapértelmezett összegzési szabályát az Oracle BI tárhely tartalmazza, vagy az elemzés eredeti készítője határozta meg.

Ha megad végösszeget a kimutatástáblák Sorok vagy Oszlopok célterületén, akkor a megjelenített végösszegek a Mérőszámok célterületen megadott oszlopok eredményei lesznek. A végösszegek nem a kimutatástáblák Oszlopok vagy Sorok szegélyén jelennek meg, hanem a kimutatástáblák középső részén szereplő adatokban.

Összeg mezők hozzáadása egy nézethez:

1. Jelenítse meg a nézethez tartozó Elrendezés ablaktáblát.
2. Végösszegek hozzáadása a teljes nézethez:

   • Egy táblázat esetében az Oszlopok és Mérőszámok célterületen kattintson az Összegek gombra, majd kattintson egy, az Előtte típushoz hasonló lehetőségre.

   • Egy táblázat esetében a Sorok és Mérőszámok célterületen kattintson az Összegek gombra, majd kattintson egy, az Utána típushoz hasonló lehetőségre.

3. A céleterületen lévő értékekre érvényes összeg mezők ki- és bekapcsolásához kattintson a célterület neve melletti (például Szakaszok) Összegek gombra. Ezt követően válassza ki az összeg mező helyét például Korábbi adatelemeket. Az összegek terület bekerül a nézetbe.

Görgetett összegek és relatív értékek megjelenítése kimutatástáblázatok mérőszám oszlopaihoz

Az összesítések futtatása és a viszonyítási értékek garantálják, hogy a legfrissebb adatok és összehasonlítási adatok legyenek láthatók.

Az Elrendezés panel segítségével a következő bekezdésekben leírt módon megjelenítheti a kimuttaástáblázatok mérőszám oszlopainak futóösszegeit és relatív értékét.

Görgetett összegek megjelenítése kimutatástáblázatok mérőszám oszlopaihoz

A kimutatástábla numerikus mérőszámai görgetett összegek formájában jeleníthetők meg, ahol a mérőszám minden egymást követő cellája az adott mérőszám előző celláinak összegét mutatja.

A numerikus mérőszámok ábrázolása csak olyan megjelenítési funkció, amelyiknek nincs hatása a kimutatástábla tényleges eredményeire.

A görgetett összegek általában ismétlődő jellemző oszlopoknál vagy olyan mérőszám oszlopoknál jelennek meg, amelyeknél az adatok az oszlop százalékaként való megjelenítése ki van jelölve, és az utolsó érték 100 százalék. A görgetett összegek az összes összegre érvényesek. A görgetett összeg a részletek minden szintjén külön van kiszámítva.

A görgetett összeg opció kiválasztása nincs hatással az oszlopfejlécekre. Az oszlopfejléc formázásával jelezheti, hogy a görgetett összeg funkció aktív.

Görgetett összegek használatakor a következő szabályok érvényesülnek:

• A görgetett összegek nem kompatibilisek az SQL RSUM függvénnyel (a hatás görgetett összeg görgetett összege lenne).

• A rendszer minden új szakasznál az összes görgetett összeget visszaállítja. A görgetett összegek visszaállítására szakaszban lévő töréskor vagy szakaszokon keresztüli átmenetkor nem kerül sor.

• Ha egy mérőszám nem egyetlen oszlopon vagy soron belül jelenik meg, a mérőszám összegzésére balról jobbra, majd fentről lefelé történik. (A legalsó jobb oldali cella fogja tartalmazni a végösszeget.) A görgetett összegeket a rendszr nem állítja vissza minden sorban vagy oszlopban.

• A görgetett minimumok, maximumok és átlagok értékei nem határozhatók meg az Elrendezés panelen. Ezek hozzáadása csak akkor lehetséges, ha a rendszergazda a metaadattárban létrehozza az ezekhez tartozó képleteket.

• A mérőszám címkéjének helye határozza meg az összesítés irányát. Például ha a mérőszám címkéje sor szélén van, akkor az összegzést vízszintesen végzi.

  Például ha a mérőszám címkéje sor szélén van, és az összegzés vízszintesen fut, és minden oszlopban van érték, akkor az összeg kiszámítása helyes lesz. Ha azonban néhány érték hiányzik (hiányos adatok), és az összegzés vízszintesen fut, akkor az összeg kiszámítása nem lesz helyes.

Mérőszám megjelenítése görgetett összegként:

1. A kimutatástáblázathoz tartozó Elrendezés panelen, a Mérőszámok területen kattintson az összesíteni kívánt sor vagy oszlop Egyéb beállítások gombjára, és válassza a Megjelenítés görgetett összegként lehetőséget.

Relatív értékek megjelenítése kimutatástáblázatok mérőszám oszlopaihoz

A kimutatástábla tárolt vagy számított mérőszámait dinamikus módon százalékká vagy indexszé alakíthatja át.

A kimutatástábla megjeleníti az elem összeghez viszonyított relatív értékét, és nem szükséges közvetlen módon külön számítást létrehoznia. A mérőszám százalékos formában 0,00 és 100,00 közötti, vagy indexként 0 és 1 közötti értéket vesz fel.

Ha például egy kimutatástábla segítségével a termékek szerinti értékesítési adatokat vizsgálja, kettőzheti az értékesítés mérőszámát, és megtekintheti az összeg százalékaként. Ily módon megfigyelheti az egyes termékekhez tartozó tényleges értékesítési adatokat és az értékesítés százalékát.

Elem relatív értékként való megjelenítése:

1. A kimutatástáblázathoz tartozó Elrendezés panelen kattintson a relatív értékként megjeleníteni kívánt elem Egyéb beállítások gombjára.

   Megjegyzés:

   A következő lépés végrehajtása nem kötelező. Amikor a mérőszám oszlopról másolatot készít a kimutatástáblában, a mérőszám összegét és relatív értékét is megtekintheti. Ily módon nem szükséges kétszer felvennie az oszlopot Kritériumok lapon az összeg és a relatív érték kimutatástáblában való megtekintéséhez.
2. A mérőszám oszlop másolásához válassza az Ismétlődő réteg lehetőséget.

   A mérőszám második példánya is megjelenik a kimutatástáblázatban azonos névvel.

3. Kattintson a További beállítások gombra, válassza az Adatmegjelenítési mód lehetőséget, majd a Százalék vagy az Index opciót, végül válassza ki a megfelelő beállítást.

   Megjegyzés:

   Az Adatmegjelenítési mód beállítás csak azoknál az elemeknél érhető el, amelyek tárolt vagy számított mérőszámok.
4. Az új oszlop átnevezéséhez kattintson a További beállítások gombra, válassza a Fejlécek formázása lehetőséget, majd a Formátum szerkesztése párbeszédablakban adjon meg egy értéket a Felirat mezőben.

Szakaszcsúszkák definiálása diagramokon, mérőkön és tölcséreken

A szakaszcsúszka a jellemző- és hierarchikus oszlopokban szereplő elemeket értékekként jeleníti meg egy téglalap alakú sávon, és lehetővé teszi az értékek kiválasztását.

A szakaszcsúszkákkal korlátozhatja a diagramon, mérőn vagy tölcséren megjelenő adatokat.

Az ábrán szakaszcsúszkára látható példa. A Terméktípus oszlopban szereplő elemeket jeleníti meg. A csúszkával például behatárolható az adott terméktípushoz (például mobiltelefonokhoz) tartozó diagramon, mércén, illetve tölcsérdiagramon megjelenített adatok mennyisége.

Az ábra leírása GUID-5A602542-8C5F-4510-9C77-17EDD5CAC3BA-default.gif

A szakszcsúszka a következő elemekből áll:

• Csúszkasáv — A jellemző- és hierarchikus oszlopokban szereplő elemeket értékekként jeleníti meg egy téglalap alakú sávon.

  Megjegyzés:

  A rendszergazda beállítja a csúszkasávon megjeleníthető értékek maximális számát. A rendszer által megadott maximális értéknél alancsonyabb is beállítható a A szakaszcsúszka értékeinek maximális száma mező használatával a Szakaszjellemzők párbeszédpanelen.

• Csúszkagomb — A szakaszcsúszka aktuális értékét jelzi. Az ábrán látható gomb szerint az aktuális érték a Mobiltelefonok. A gomb a kívánt értékre húzható.

• Csökkentés gomb — A jelenlegi értéktől balra található értékek felé mozdítja el a csúszka gombját. Például amint az az ábrán is látható, a Csökkentés gombra kattintva (a csúszkán lévő gombok közül balról a második) a csúszka gombján látható érték a Kamera beállításra vált.

• Növelés gomb — A jelenlegi értéktől jobbra található értékek felé mozdítja el a csúszka gombját. Például amint az az ábrán is látható, a Növelés gombra kattintva (a csúszkán lévő gombok közül a jobb szélső) a csúszka gombján látható érték a Rögzített beállításra vált.

• Lejátszás gomb — Egymás utáni sorrendben mozgatja végig a gombot a csúszka értékein. Például amint az az ábrán is látható, a Lejátszás gombra kattintva (a csúszkán lévő gombok közül bal szélső) a csúszka gombján megjelenő érték először Rögzített majd Telepítés stb. lesz. A kattintás után a Lejátszás gomb Szüneteltetés gombra vált, ami lehetővé teszi az adott értéknél való leállítást.

Ahogy a gomb mozog a csúszka értékein át, a tengelyek minimális és maximális értékei a csúszka összes szakaszának adatain alapulnak, és változatlanok maradnak. Kivételt képeznek a Pareto-diagramok, ahol a tengelyek 0% és 100% között vannak.

Szakaszcsúszka definiálása diagramon, mérőn vagy tölcséren:

1. Nyissa meg azt diagramot, mérőt vagy tölcsért tartalmazó elemzést, amelyhez szakaszcsúszkát kíván megadni.
2. Kattintson az Elemzésszerkesztő: Eredmények lapfülre.
3. A diagramon, mérőn vagy tölcséren kattintson az eszköztáron a Nézet szerkesztése gombra.

   Az Eredmények lap: Diagramszerkesztő, Eredmények lap: Mérőszerkesztő vagy az Eredmények lap: Tölcsérszerkesztő, jelenik meg.

4. A szakaszcsúszkán megjeleníteni kívánt egyes oszlopoknál a Diagram-, Mérő- vagy Tölcsérszerkesztő Elrendezés ablaktáblájában húzza át az oszlopot a Szakaszok célterületre.
5. Válassza a Megjelenítés csúszkaként lehetőséget.
6. Zárja be a szerkesztőt, és nézze meg a csúszkát az Eredmények lapon.
7. A módosítások mentéséhez kattintson az Elemzés mentése gombra.
