전략 트리란?

전략 트리는 목표 및 뒷받침하는 하위 목표와 KPI를 계층적으로 보여줍니다.

전략 트리는 업무 소유자 및 관련 문서와 같은 목표에 대한 지원 정보도 제공합니다.

전략 트리에서 다음과 같은 전략을 탐색할 수 있습니다.

전략 트리의 다이어그램은 다음 두 가지 유형이 있습니다.

전략 트리 생성에 대한 자세한 내용은 전략 트리 생성을 참조하십시오.

전략 트리 다이어그램 이해

전략 트리 다이어그램을 사용하면 목표와 해당 지원 하위 목표 및 KPI를 트리 다이어그램에서 계층적으로 확인할 수 있습니다.

전략 트리 다이어그램에는 다음 구성 요소가 포함됩니다.

트리 다이어그램 — 목표와 해당 지원 목표 및 KPI를 나타내는 노드로 구성됩니다. 각 노드에서는 평가 범위를 나타내는 아이콘 및 색상을 표시하여 목표 또는 KPI의 상태를 표시합니다. 또한 KPI 노드는 KPI의 실제 값 및 목표의 편차 비율도 표시합니다.
조감도 — 트리 다이어그램의 오버헤드 뷰를 제공합니다.

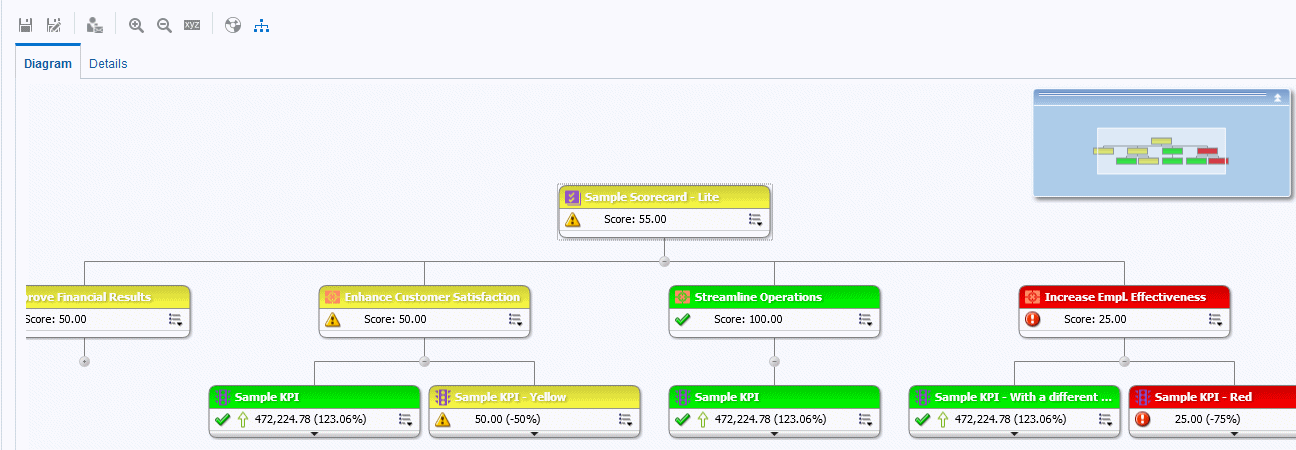

그림은 전략 트리 다이어그램의 예를 보여줍니다.

전략 기여 휠 다이어그램을 사용하면 목표와 해당 지원 하위 목표 및 KPI를 전략 기여 휠 다이어그램이라고 부르는 순환적 다이어그램에서 계층적으로 확인할 수 있습니다.

전략 기여 휠 다이어그램을 사용하면 특정 목표 또는 KPI가 상위 목표에서 갖고 있는 기여도(또는 영향)를 쉽게 확인할 수 있습니다. 여기에는 다음 구성 요소가 포함됩니다.

전략 기여 휠 — 다이어그램의 시작 목표를 나타내는 가운데 원(또는 포커스 노드)으로 구성됩니다. 이 구성 요소는 섹터로 구분된 중앙 원들로 둘러쌓여 있습니다. 각 섹터는 하위 목표 또는 KPI를 나타내는 노드입니다.

섹터 크기는 상위 가중 평가 규칙에서 표시된 목표 또는 KPI에 지정된 가중치에 의해 결정됩니다. 가중치 지정에 대한 자세한 내용은 하위 목표, 시책 및 KPI에 가중치 지정을 참조하십시오. 상위 항목에 가중 평가 규칙이 없으면 상위 항목의 하위 섹터 크기가 모두 동일합니다.
[정보] 창 — 현재 노드에 대한 다음 정보를 표시합니다.
- 상태 아이콘 및 점수(목표) 또는 실제 값과 편차 비율(KPI)
- 해당 하위 항목의 상태
- 해당 상위 항목의 가중 평가 규칙에 지정된 가중치
포커스 트레일 — 전략 기여 휠 가운데에 있는 노드 및 다이어그램에 포함된 모든 조상을 나타내는 작은 원 그룹으로 구성됩니다. 각 원은 해당 노드의 상태 색상을 표시합니다.

그림에서는 재무 결과 향상 목표에 대한 전략 기여 휠 다이어그램의 예를 보여줍니다. 비용 절감 하급 목표가 강조 표시되어 있습니다.
