Criar um Data Center Definido por Software do Oracle Cloud VMware Solution de Vários Clusters

Introdução

A Oracle Cloud VMware Solution fornece um ambiente de nuvem baseado em VMware nativo gerenciado pelo cliente, instalado na tenancy de um cliente. Ele oferece controle completo usando ferramentas VMware. Os usuários podem mover ou estender cargas de trabalho baseadas em VMware para a nuvem sem rearquitetura de aplicações ou operações de reorganização.

A Oracle Cloud VMware Solution oferece Formas de Computação baseadas em processador Intel e AMD. O serviço tem dois tipos de formas de computação, Dense I/O e Standard compute. As formas com alta densidade de Entrada/Saída incluem SSDs baseadas em NVMe anexados localmente, que são usados para criar uma solução de armazenamento vSAN VMware para o SDDC (Software-Defined Data Center). Considerando que, com formas Padrão, os usuários anexam o OCI Block Storage como armazenamento de dados baseado no VMFS (Primary Virtual Machine File System). As Formas Padrão permitem que os usuários configurem os núcleos por instância, conforme necessário, com armazenamento em blocos e de arquivos desagregados do OCI (Oracle Cloud Infrastructure). Essa vantagem exclusiva permite o dimensionamento do armazenamento, independentemente da computação, utilizando os recursos nativos do OCI para isolamento de falhas e recursos suportados do Block Volume Service. Consulte este blog para entender as vantagens das Formas Padrão da Oracle Cloud VMware Solution.

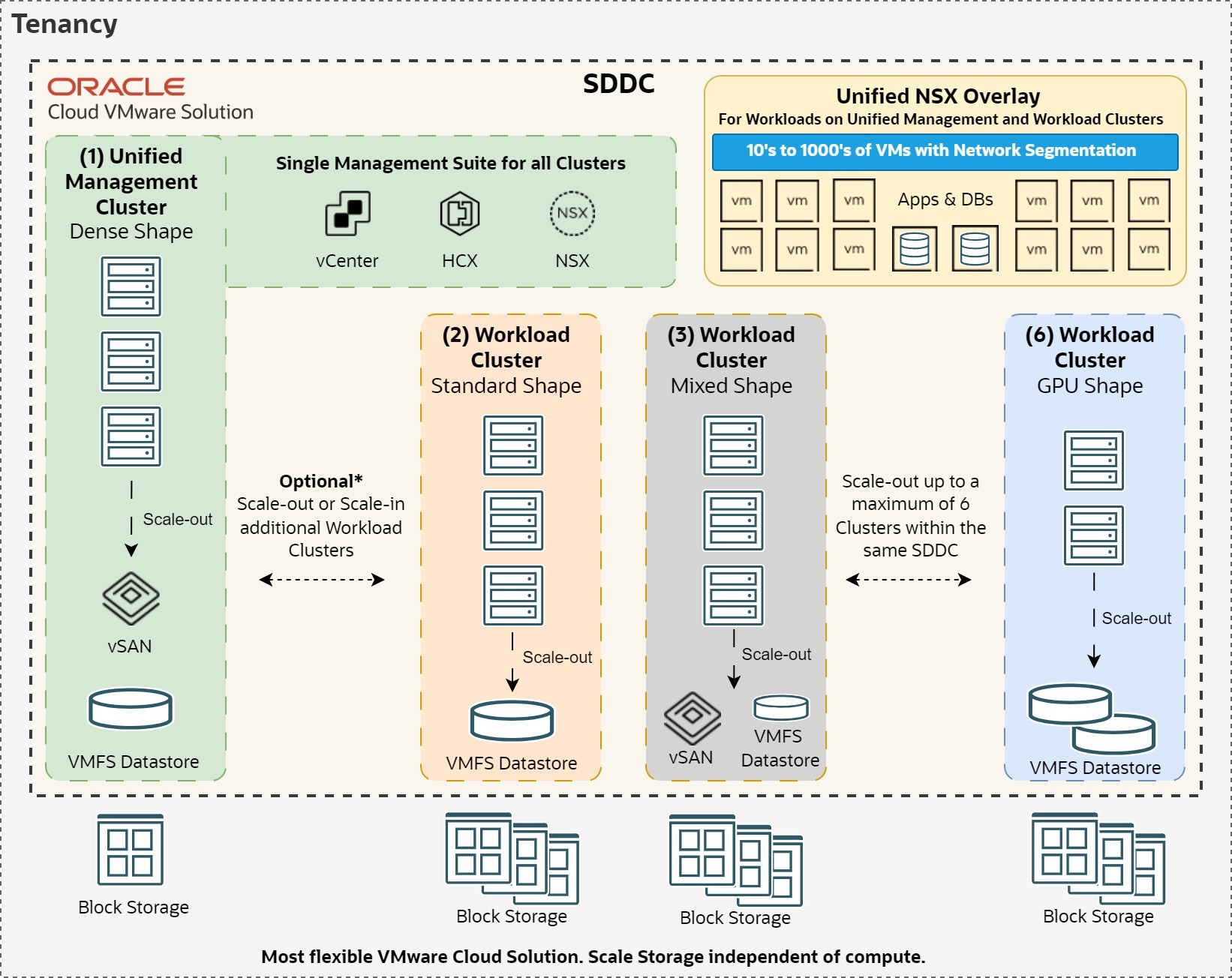

SDDC de Vários Clusters

Neste tutorial, vamos orientá-lo nas etapas de criação de um SDDC com vários clusters, selecionando as formas de computação apropriadas, a rede e as opções de armazenamento. O cluster de Gerenciamento Unificado compreende três hosts em forma de Alta Densidade de Entrada/Saída com armazenamento vSAN, enquanto o cluster de Carga de Trabalho utiliza três hosts em forma de Padrão com o OCI Block Volume como armazenamento principal. Consulte o blog para saber mais sobre o SDDC de Vários Clusters.

Objetivo

Crie um SDDC da Oracle Cloud VMware Solution com vários clusters na OCI.

Pré-requisitos

Consulte o tutorial Conceitos Básicos da Oracle Cloud VMware Solution para entender os pré-requisitos e planejar a implantação.
Obtenha uma compreensão abrangente dos recursos e benefícios do SDDC Multi-cluster lendo o blog.

Tarefa 1: Criar um SDDC com vários clusters

Para implantar um SDDC, faça log-in na tenancy do OCI e selecione a região apropriada. Neste tutorial, estamos selecionando a região Centro da Alemanha (Frankfurt).

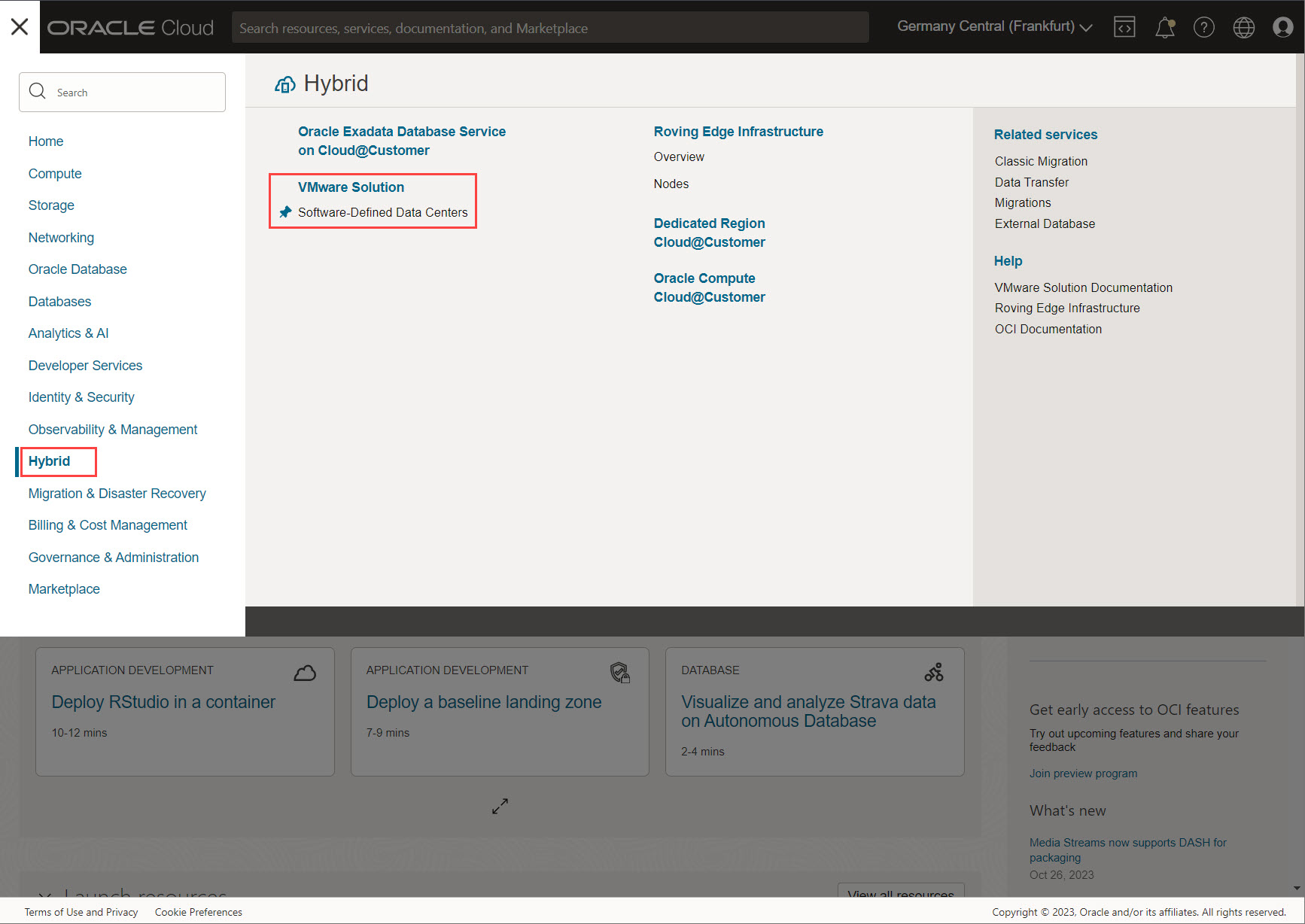

Na Console do Oracle Cloud, abra o menu de navegação no canto superior esquerdo clicando no ícone de hambúrguer.
Selecione Híbrido e, em seguida, Data Centers Definidos por Software em VMware Solução.

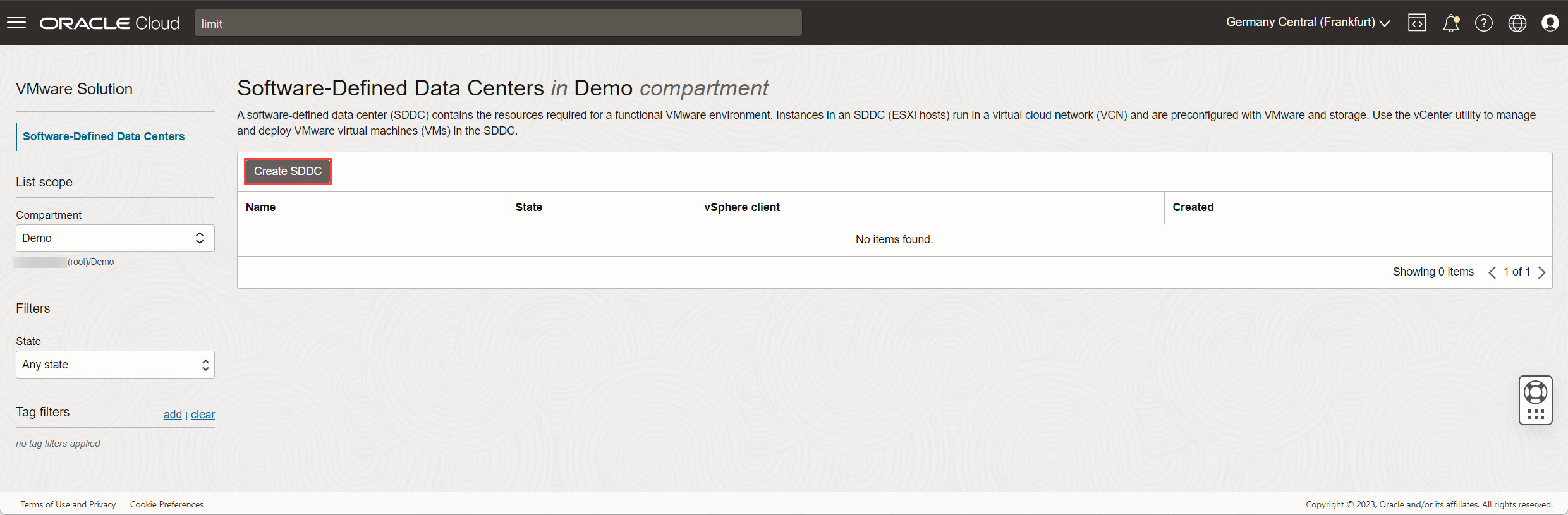

Selecione o Compartimento apropriado na lista drop-down em que você deseja implantar o SDDC e clique em Criar SDDC.

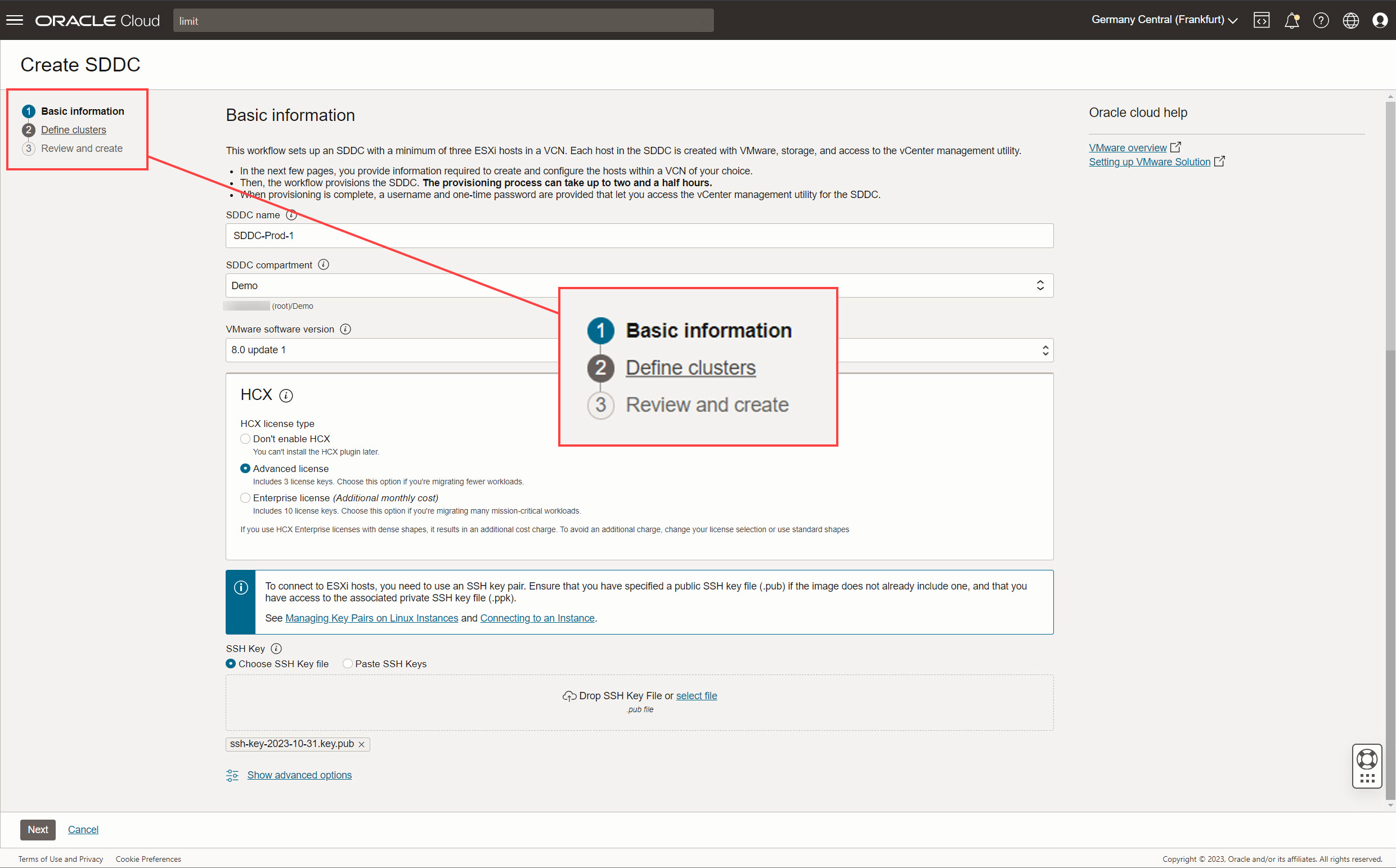

Na página Criar SDDC, você pode observar que o workflow está dividido em 3 seções. Na seção Informações básicas, informe os seguintes detalhes. Quando a seção Informações básicas for concluída, clique em Próximo para continuar na seção Definir clusters.
- SDDC Name: Forneça um nome para o SDDC. Esse deve ser um nome exclusivo para SDDCs em toda a tenancy e o tamanho do nome não pode ter mais de 16 caracteres.
- Compartimento do SDDC: O compartimento escolhido anteriormente deve ser mostrado por padrão. Se necessário, altere-o para o compartimento apropriado.
- VMware versão do software: Selecione uma versão do software de acordo com seus requisitos. Esta versão contém os produtos VMware correspondentes, como vSphere, NSX e HCX. Para obter mais informações sobre as versões e builds suportados implantados com cada versão, consulte VMware Software for Oracle Cloud VMware Solution.

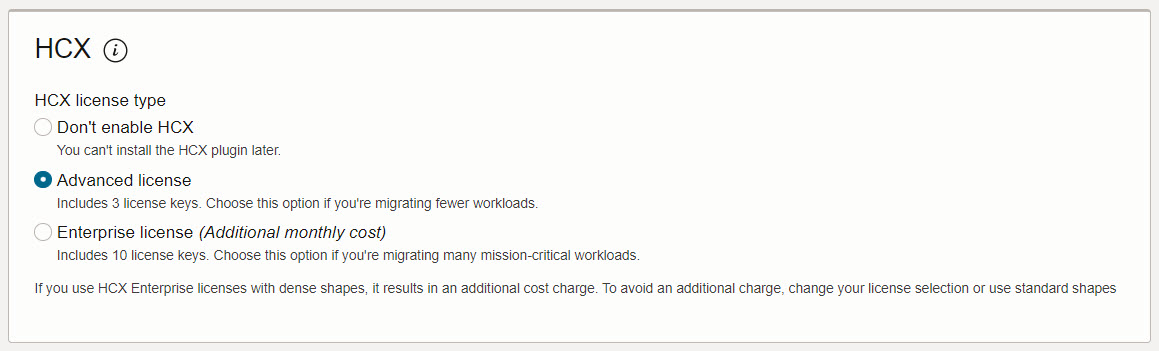

- HCX: Os usuários têm a opção de instalar o plug-in HCX. Por padrão, o workflow de provisionamento implanta HCX com licença Avançada para todos os SDDCs. Os usuários podem fazer upgrade ou downgrade dos tipos de licença após a criação do SDDC. As licenças HCX são baseadas em um compromisso mensal, portanto, escolha um tipo de licença de acordo com sua exigência. Para hosts com formato Denso, escolher uma Licença Corporativa terá um custo adicional. Para obter mais informações, consulte saiba mais sobre os recursos HCX e HCX Enterprise..

  Observação: é recomendável ativar o HCX durante a criação do SDDC, pois ele não pode ser ativado manualmente depois que o SDDC é criado. Isso garante flexibilidade para futuras necessidades de mobilidade da carga de trabalho.

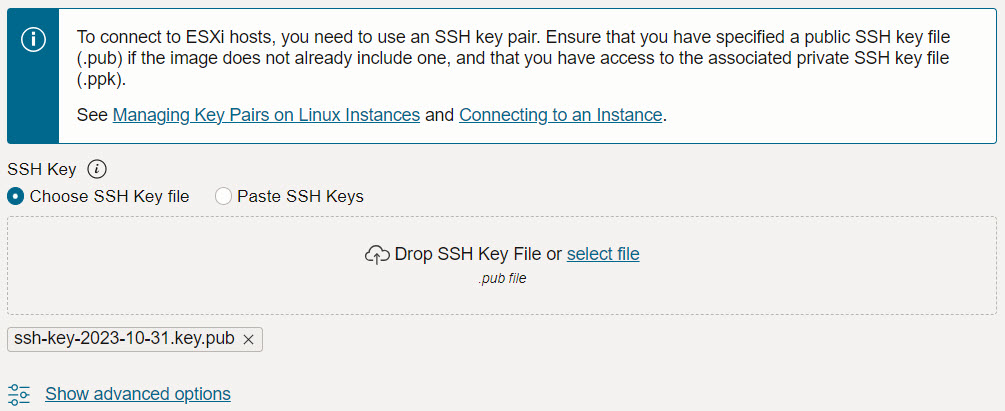

- Chave SSH: Selecione a Chave Pública do par de chaves SSH criado conforme explicado em Conceitos Básicos da Oracle Cloud VMware Solution.
- Opções Avançadas (Opcional): Adicione tags para ajudar a organizar seus recursos na tenancy.

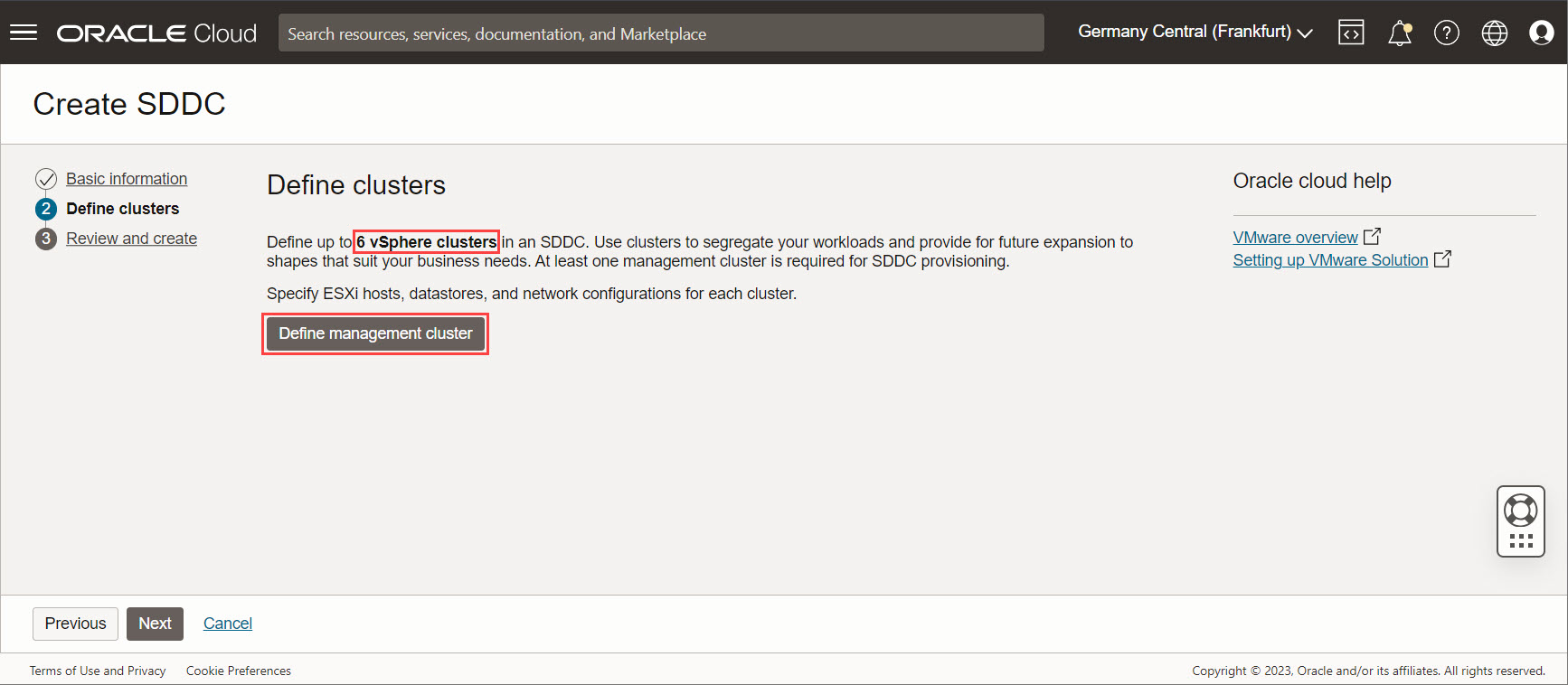

Na seção Definir clusters, você pode criar clusters vSphere para atender às necessidades da sua empresa. Para adicionar o primeiro cluster, ou seja, o Cluster de Gerenciamento Unificado, selecione Definir Cluster de Gerenciamento.

Observação: os usuários podem criar até 6 clusters vSphere e pelo menos um cluster é necessário, que é o Cluster de Gerenciamento Unificado, ou seja, o Cluster de Gerenciamento. O cluster de gerenciamento contém as ferramentas de gerenciamento de cluster (vCenter, NSX Manager e HCX Manager) e as VMs de carga de trabalho. Opcionalmente, os clientes podem adicionar até 5 clusters ao mesmo SDDC, que são chamados de Clusters de carga de trabalho.

Tarefa 2: Definir Cluster de Gerenciamento Unificado

A seção Hosts é a primeira etapa no workflow Clusters. Informe os detalhes necessários, conforme descrito abaixo.
- Nome do Cluster: Informe um nome para o Cluster de Gerenciamento. Esse deve ser um nome exclusivo em toda a tenancy e o tamanho do nome não pode ter mais de 16 caracteres.
- Domínio de Disponibilidade: Um cluster pode ser implantado em dois modelos.
  - AD Único: Os hosts são distribuídos entre os três domínios de falha em um único Domínio de Disponibilidade. Isso fornece alta disponibilidade contra uma falha de domínio de falha. Para clusters de Forma Padrão, este é o único modelo de implantação disponível.
  - Multi-AD: Para casos de uso exclusivos, um cluster poderá ser implantado entre domínios de disponibilidade se a região selecionada tiver três ADs. Essa opção só está disponível com Instâncias de forma densa e não é válida para a forma de computação Forma Padrão. Antes de implementar esse cenário, é recomendável trabalhar com um Oracle Cloud Architect para entender os prós e contras dessa arquitetura.
- Tipo de Host: Indique se o SDDC é destinado apenas a implantações de produção ou teste de Prova de Conceito.
  - SDDC de vários hosts: Se você estiver planejando implantar um SDDC para uso em produção com vários clusters, esta é a opção.
  - SDDC de host único: Esta opção destina-se apenas a fins de Prova de Conceito. Não é possível fazer upgrade posteriormente para um SDDC de vários hosts. Implante um SDDC de host único apenas para casos de uso que não sejam de produção.
- Número de hosts ESXi: Especifique o número de hosts necessários no Cluster de Gerenciamento Unificado.

  Observação: O Cluster de Gerenciamento Unificado requer um mínimo de três hosts para garantir o desempenho e a disponibilidade ideais. Para obter mais informações sobre os requisitos mínimos e máximos de host para diferentes tipos de cluster e configurações de hardware, consulte a documentação Get Started with Oracle Cloud VMware Solution.
- Prefixo para Hosts ESXi (Opcional): Especifique um prefixo personalizado se os nomes de host ESXi forem diferentes do nome do cluster.
- Tipo de capacidade: A opção padrão é Capacidade Sob Demanda. Os usuários podem reservar capacidade se não quiserem contar com o pool público disponível. Se instâncias reservadas estiverem disponíveis em sua tenancy, selecione as instâncias reservadas necessárias. Para obter mais informações, consulte Reservas de Capacidade.

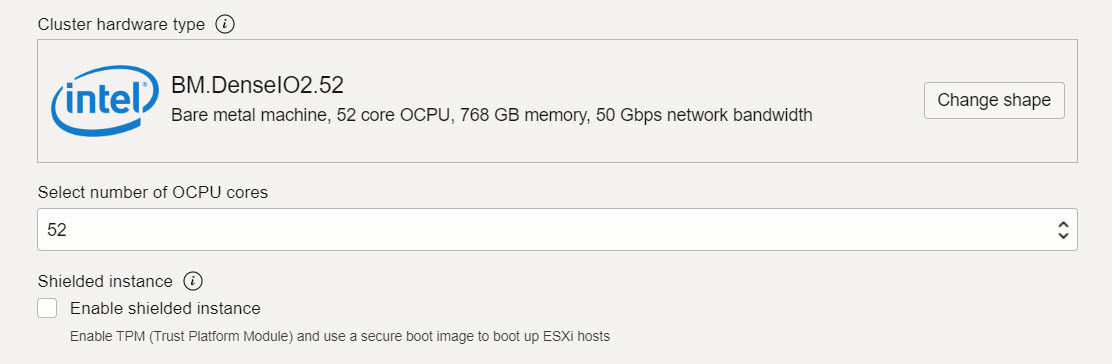

- Tipo de Hardware de Cluster: A Oracle Cloud VMware Solution suporta configurações de computação baseadas em Intel e AMD. Embora os clusters de forma mista sejam possíveis, há certas restrições sobre quais formas podem ser combinadas. Selecione Alterar Forma para escolher um tipo de hardware apropriado. Para obter mais informações sobre clusters de formato misto, consulte Conceitos Básicos da Oracle Cloud VMware Solution.
- Selecionar número de núcleos de CPU: Escolha o número desejado de OCPUs por host no cluster com base nos requisitos de carga de trabalho.
- Instâncias Protegidas: Aprimore a segurança de seus hosts ESXi ativando Instâncias Blindadas que fornecem recursos como Inicialização Segura e Módulo de Plataforma Confiável (TPM). Para obter mais informações, consulte Oracle Cloud VMware Solution - Instâncias Blindadas..

  Observação: esta opção deve ser ativada quando você cria o cluster. Todos os hosts criados no cluster serão instâncias blindadas. Você não poderá ativar essa opção posteriormente ou para hosts ESXi específicos. Se você já tiver criado um cluster sem ativar instâncias blindadas e, posteriormente, quiser usar instâncias blindadas, deverá recriar o cluster.

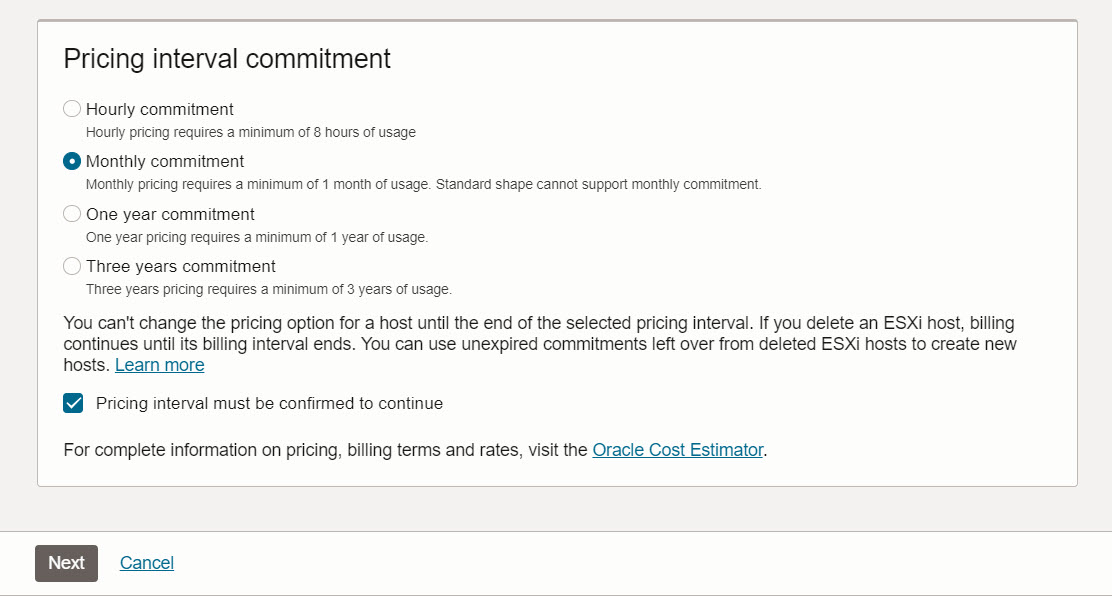

- Compromisso de Intervalo de Preços: A Oracle Cloud VMware Solution oferece quatro compromissos de preços diferentes: Por Hora, Mensal, Um Ano e Três Anos. Esses compromissos são aplicados a instâncias de computação individuais e se baseiam na forma de computação. Confirme o intervalo de preços selecionado e seus termos marcando a caixa de seleção. Clique em Próximo para a seção Rede.

  Observação: as Formas com Alta Densidade de Entrada/Saída suportam todos os quatro compromissos de preços, enquanto as Formas Padrão suportam apenas compromissos por Hora, Um Ano e Três Anos. O compromisso padrão para Formas com Alta Densidade de Entrada/Saída é Mensal, enquanto o compromisso padrão para Formas Padrão é Por Hora. Se você escolher um compromisso Mensal para uma Forma de Entrada/Saída Densa e, em seguida, alternar para uma Forma Padrão, o compromisso será alterado automaticamente para Por Hora. Para obter mais informações sobre o compromisso de preços, consulte Conceitos Básicos da Oracle Cloud VMware Solution. Se quiser ativar o compromisso de Um Ano ou Três Anos para sua tenancy, você poderá abrir uma solicitação de serviço.
Na seção Rede, informe os detalhes a seguir e clique em Próximo.
- VCN (Rede Virtual na Nuvem): Selecione a VCN na qual você deseja criar o SDDC. Vamos selecionar a VCN-Demo-1, com o bloco CIDR 10.0.0.0/16, que foi criado durante a seção de pré-requisitos da Conceitos Básicos da Oracle Cloud VMware Solution.
- Os usuários podem optar por criar novas sub-redes e VLANs ou utilizar as existentes. A opção padrão, Criar nova sub-rede e VLANs, gerará automaticamente os componentes de rede necessários, enquanto a opção Selecionar sub-rede e VLANs existentes exige que os usuários pré-configurem os elementos de rede antes de iniciar o workflow de implantação do SDDC. Esta última opção é necessária apenas para necessidades específicas de personalização.

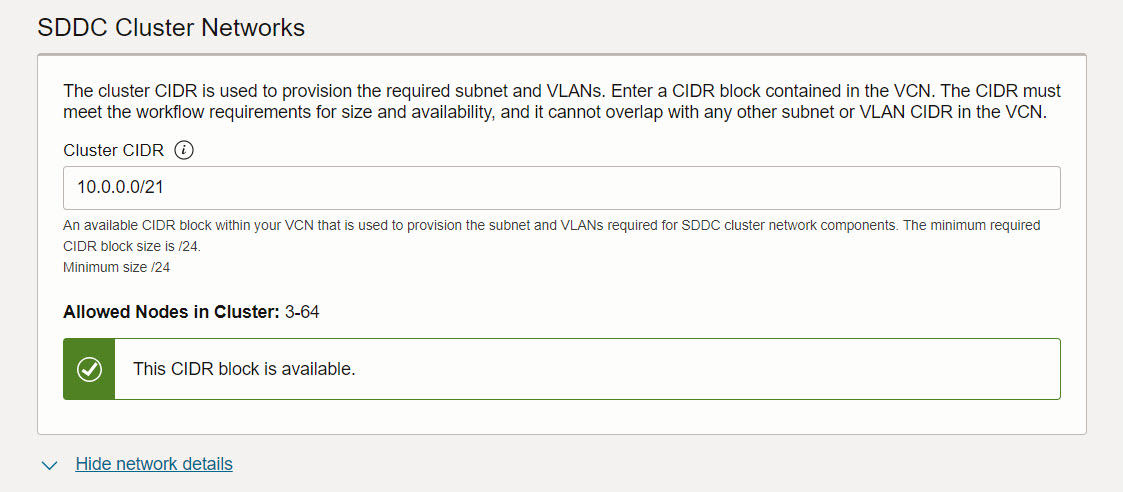

- Redes de Cluster do SDDC: Para criar novas sub-redes e VLANs, especifique uma faixa de CIDRs de Cluster para o cluster. Usaremos o bloco CIDR 10.0.0.0/21. Ao inserir o CIDR, o workflow validará automaticamente sua disponibilidade na VCN.

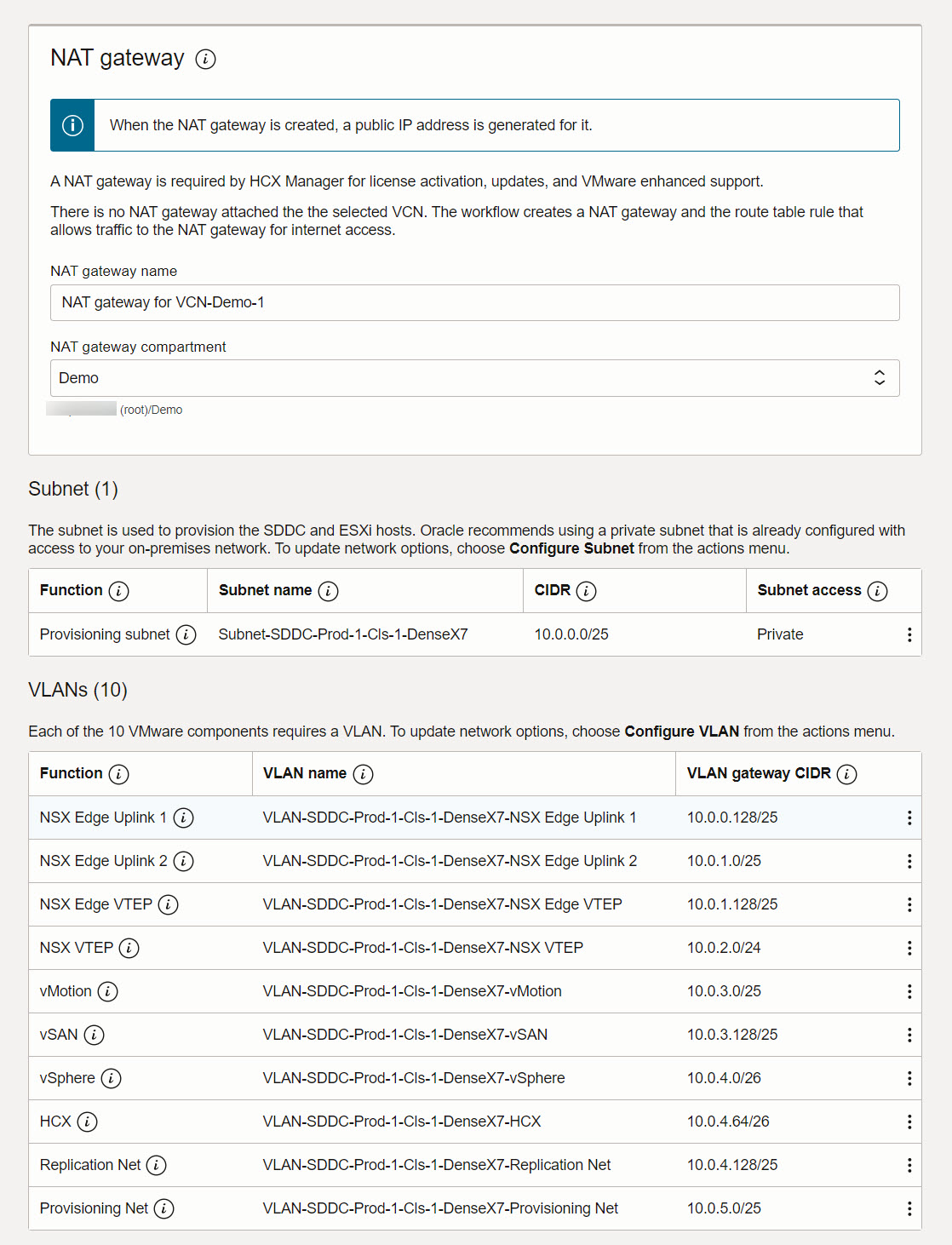

  - Clique em Ocultar Detalhes da Rede para ver como o bloco CIDR do Cluster será segmentado para várias funcionalidades VMware.
  - Se você tiver ativado o HCX VMware, a VCN selecionada deverá ter um gateway NAT anexado a ela. Se a VCN já tiver um gateway NAT, seu nome, compartimento e endereço IP público serão exibidos. Se a VCN não tiver um gateway NAT, o workflow criará automaticamente um para você.
  - (Opcional) Se você selecionou a opção Selecionar sub-rede e VLANs existentes, escolha a sub-rede de provisionamento criada anteriormente e 10 VLANs e designe-as às respectivas finalidades. Para obter mais informações, consulte Criando VLANs para um SDDC.

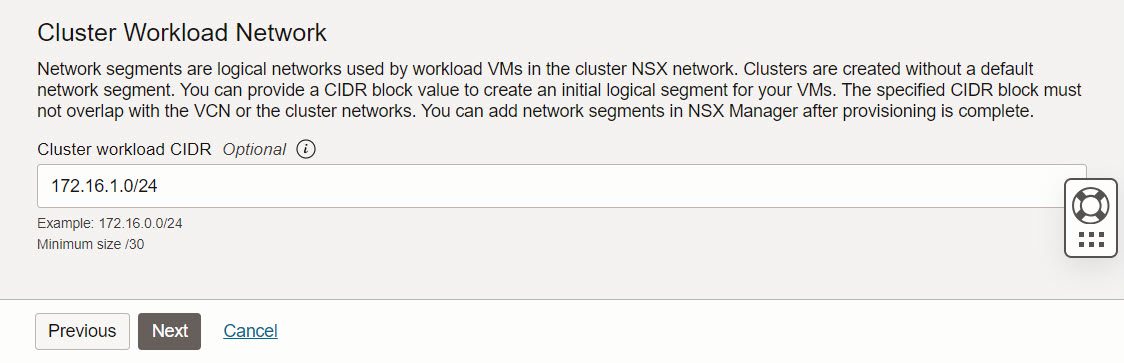

- CIDR da Carga de Trabalho do Cluster: Forneça um bloco CIDR de carga de trabalho; isso é opcional. Esse bloco CIDR é usado como faixa de DHCP pelas VMs no segmento de Carga de Trabalho NSX. Se os usuários não fornecerem um intervalo CIDR para suas cargas de trabalho, eles poderão criar segmentos NSX manualmente no NSX Manager após a conclusão da implantação do SDDC. Esse valor deve ser /30 ou maior e não deve se sobrepor ao bloco CIDR da VCN. Neste tutorial, usaremos um bloco CIDR 172.16.1.0/24 para o segmento NSX de carga de trabalho.

  Observação: por padrão, todos os clusters dentro do SDDC compartilham o mesmo segmento de sobreposição, o que simplifica o gerenciamento e reduz os custos indiretos. Essa abordagem utiliza um único conjunto de nós de borda NSX, um Gateway de camada 0 e um Gateway de camada 1 para todos os clusters dentro do SDDC. Se requisitos específicos exigirem uma infraestrutura NSX dedicada para um cluster específico, os clientes poderão implantá-la como uma operação do dia 2.

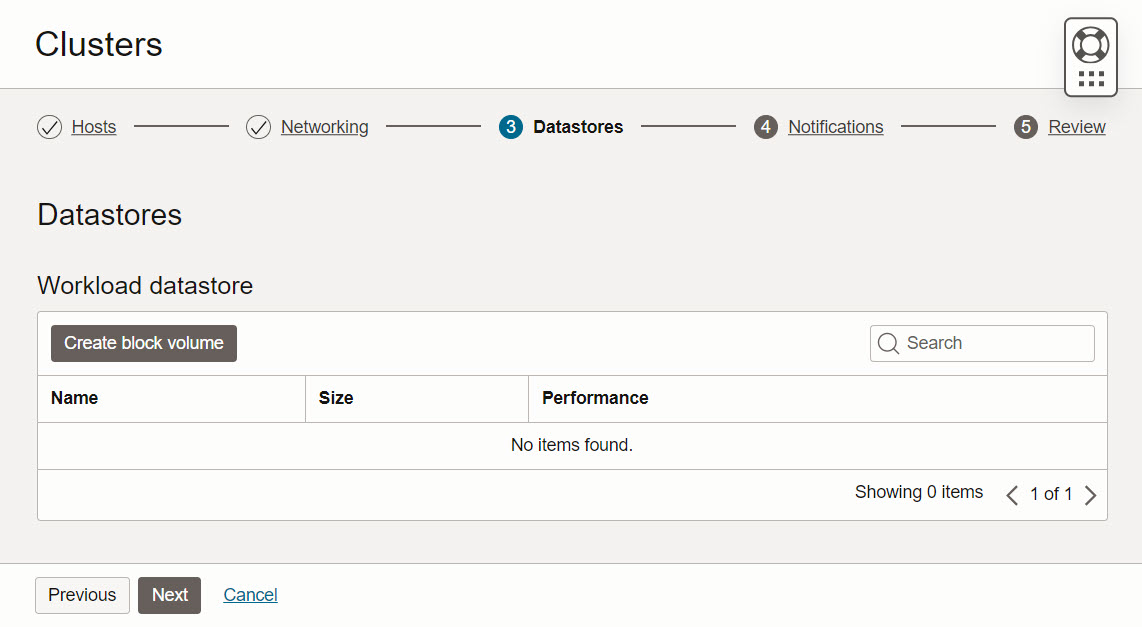

(Opcional) Se você selecionou um cluster baseado em Forma Padrão, continue adicionando Datastores nesta etapa. Para clusters baseados em forma Densa, ignore esta etapa e passe para a próxima seção.

Observação: ao implantar um cluster baseado em Forma Padrão como um Cluster de Gerenciamento Unificado, um armazenamento de dados dedicado exclusivamente para tarefas de Gerenciamento VMware é criado automaticamente. Esse armazenamento de dados apresenta um tamanho de Volume em Blocos de 8 TB e uma definição de VPU de 10 (Balanceado). Não se destina a hospedar VMs de carga de trabalho. Para VMs de carga de trabalho, adicione armazenamentos de dados adicionais, conforme detalhado na seção a seguir. Cada Volume em Blocos do OCI adicionado será anexado a todos os hosts do cluster e ficará disponível como Armazenamento de Dados. Posteriormente, todos os Armazenamentos de Dados são incorporados em um único cluster de Armazenamento de Dados. Isso permite que os usuários aproveitem o DRS de Armazenamento em um cluster específico.

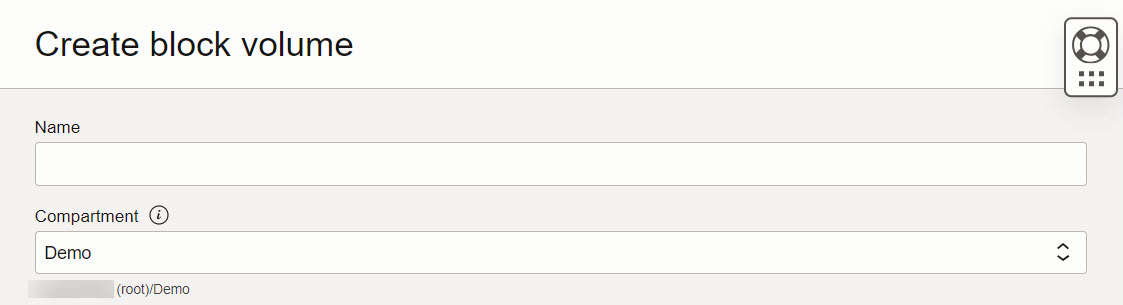

- Para criar um Armazenamento de Dados, clique em Criar Volume em Blocos e informe os detalhes a seguir. O workflow é idêntico à criação de um Volume em Blocos no OCI.
  - Nome: Digite um nome descritivo para o Volume em Blocos.
  - Compartimento: Selecione o compartimento no qual o Volume em Blocos residirá.
  - Tamanho e desempenho do volume: Deixe Padrão ou selecione Personalizado para editar os detalhes do volume. Para personalizar o volume, forneça os detalhes abaixo.
    - Tamanho (GB): Especifique o tamanho desejado para o Armazenamento de Dados em gigabytes.
    - Desempenho do volume de destino:
      - O ajuste automático baseado em desempenho não está disponível no momento para a Oracle Cloud VMware Solution. Mantenha esta opção desativada.
      - VPUs/GB Padrão: Selecione um valor de VPU (Unidade de Desempenho do Volume) entre 0 e 50 para o volume, com incrementos de 10. Para obter mais informações sobre VPUs, consulte Desempenho do Serviço Block Volume. No momento, a Oracle Cloud VMware Solution oferece suporte a um VPU máximo de 50. Não informe um valor de VPU maior que 50.
      - Ajuste automático de volume anexado: Se esse recurso estiver ativado, o volume será desanexado, o serviço Block Volume ajustará o nível de desempenho para Custo Mais Baixo (0 VPUs/GB) para esses volumes. Esse recurso permite economia de custos e eficiência de recursos. Quando o volume é novamente anexado, o desempenho é ajustado de volta ao nível de desempenho especificado pela definição de VPUs/GB padrão.
      - Criptografia: Para proteger dados em repouso, por padrão, todos os Volumes em Blocos são criptografados usando as chaves de criptografia fornecidas pela Oracle. Escolha uma opção conforme necessário. Para obter mais informações, consulte Protegendo o Serviço Block Volume.
- Continue adicionando Volumes em Blocos conforme necessário repetindo as etapas acima. À medida que selecionamos um cluster de Forma Densa para o Cluster de Gerenciamento Unificado neste tutorial, ignoraremos esta seção e passaremos para a seção Notificações. Clique em Próximo.

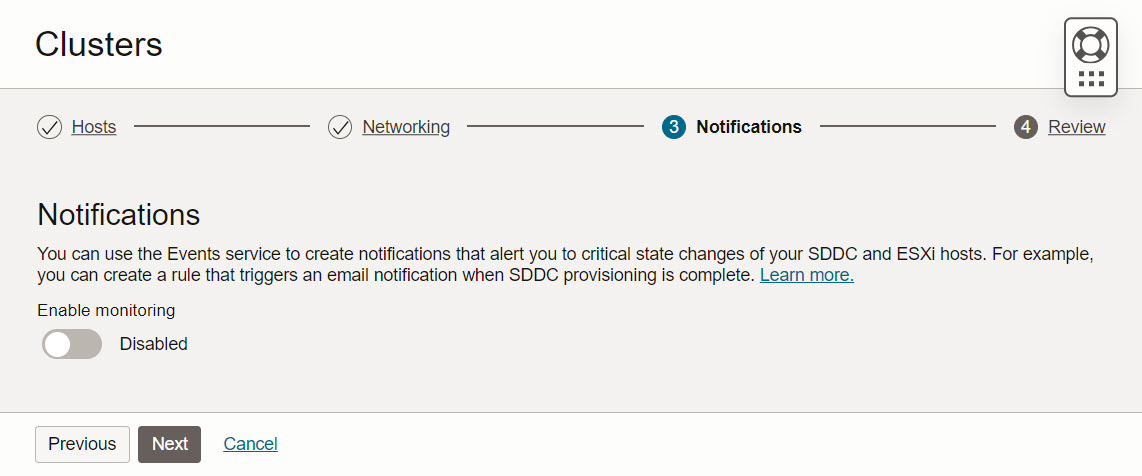

Na seção Notificações, configure notificações de acordo com suas preferências. A ativação do Notifications permite que os usuários rastreiem o status do Cluster do SDDC. Um Tópico deve ser criado e Eventos relevantes selecionados para que essas Notificações sejam entregues. Para explorar as notificações disponíveis com a Oracle Cloud VMware Solution, consulte Notificações de OCVS. Abaixo está um resumo rápido das notificações disponíveis.

Serviço	Recurso(s)	Serviço Events
VMware Solution	SDDC, Host ESXi	Criar, Excluir ou Atualizar
	Licença do HCX	Upgrade, Downgrade, Cancelamento
Computação	Instância	Quaisquer Ações, Encerrar ou Alterar Compartimento
Redes	VCN, Sub-rede, VLANs	Excluir, Atualizar

Para este tutorial, desativaremos as notificações. Clique em Próximo para ir até a seção Revisar.

Notificações

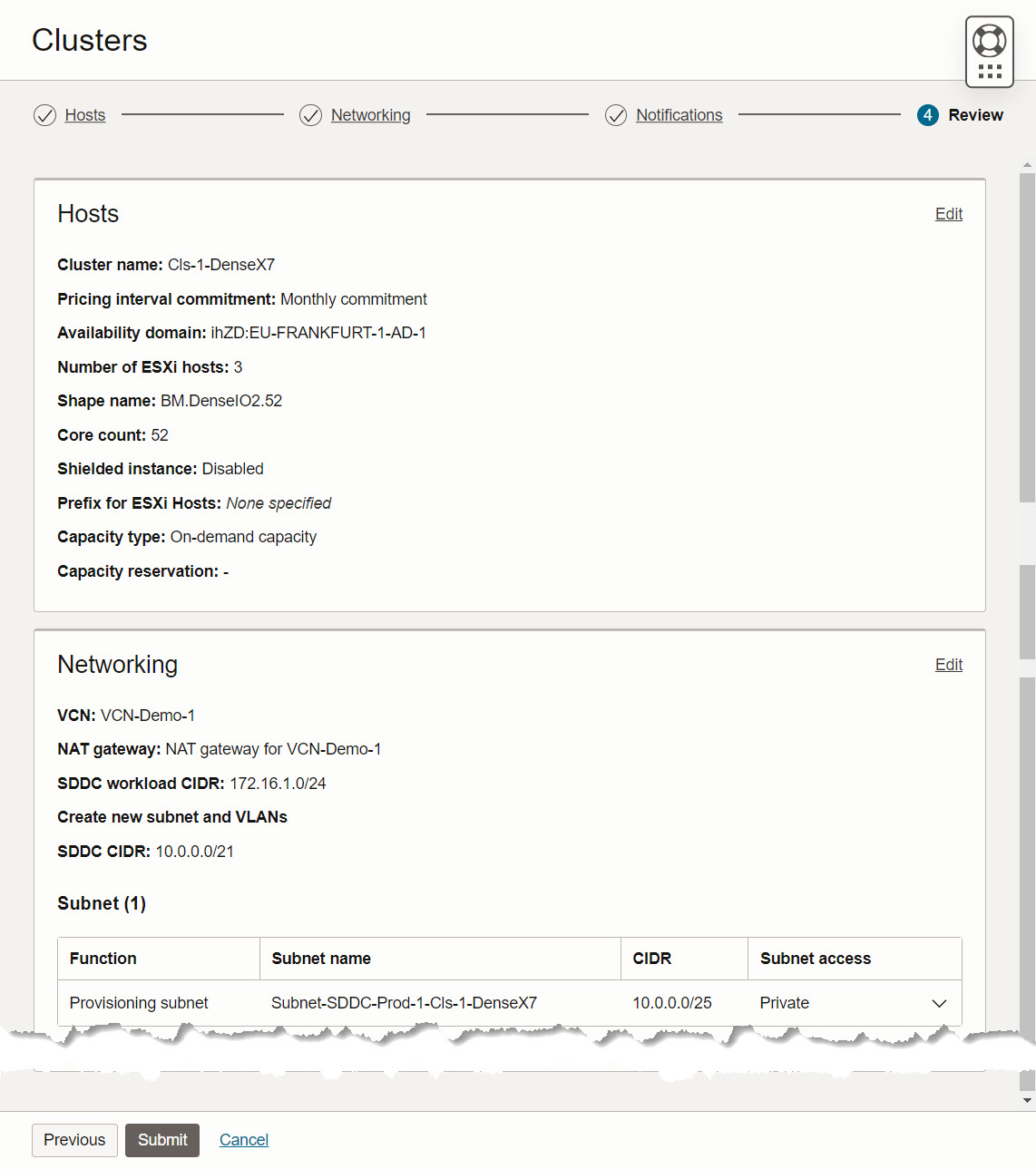

Na página Revisar, revise todas as informações e clique em Editar para fazer as modificações necessárias. Quando estiver satisfeito com os detalhes, clique em Submeter para concluir o processo e avançar para a página Definir Clusters.

A página Definir Clusters agora exibe um cluster recém-criado com uma opção para Adicionar um cluster de carga de trabalho. Opcionalmente, os usuários podem adicionar até cinco clusters de carga de trabalho adicionais para isolar cargas de trabalho para casos de uso específicos.

Existe a opção de adicionar mais Clusters de Carga de Trabalho ao mesmo SDDC. Para Adicionar clusters, clique em Adicionar um cluster de carga de trabalho. Este tutorial demonstrará o recurso adicionando um cluster de carga de trabalho.

Tarefa 3: Definir Cluster de Carga de Trabalho (Opcional)

Este cluster de carga de trabalho utilizará um cluster em Forma Padrão para demonstrar a capacidade de adicionar diferentes formas de cluster dentro do mesmo SDDC e a flexibilidade de empregar diversas configurações de armazenamento, mantendo a separação entre clusters. O workflow do cluster de carga de trabalho permanece praticamente idêntico ao do Cluster de Gerenciamento Unificado.

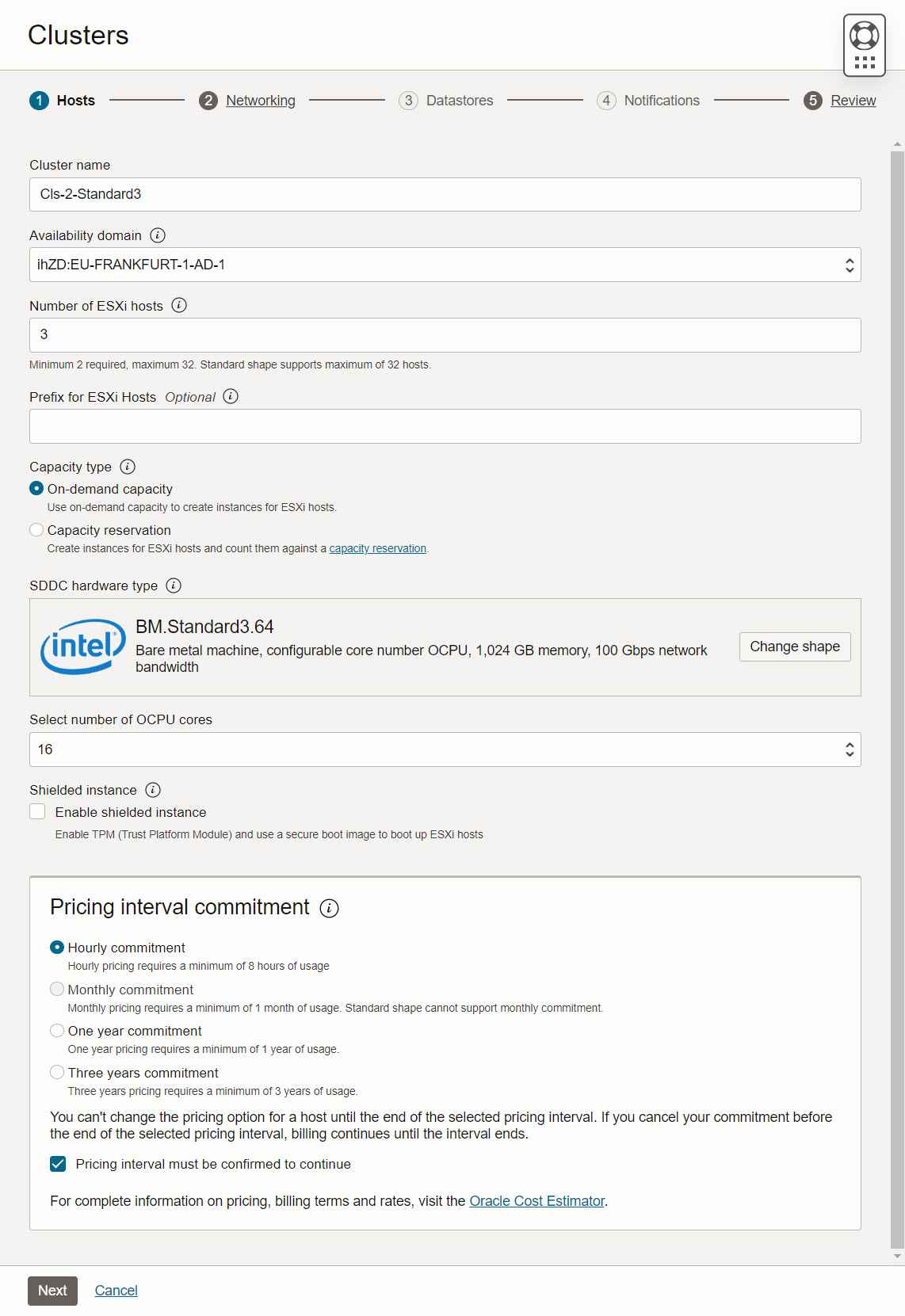

Na seção Hosts, informe os detalhes a seguir.

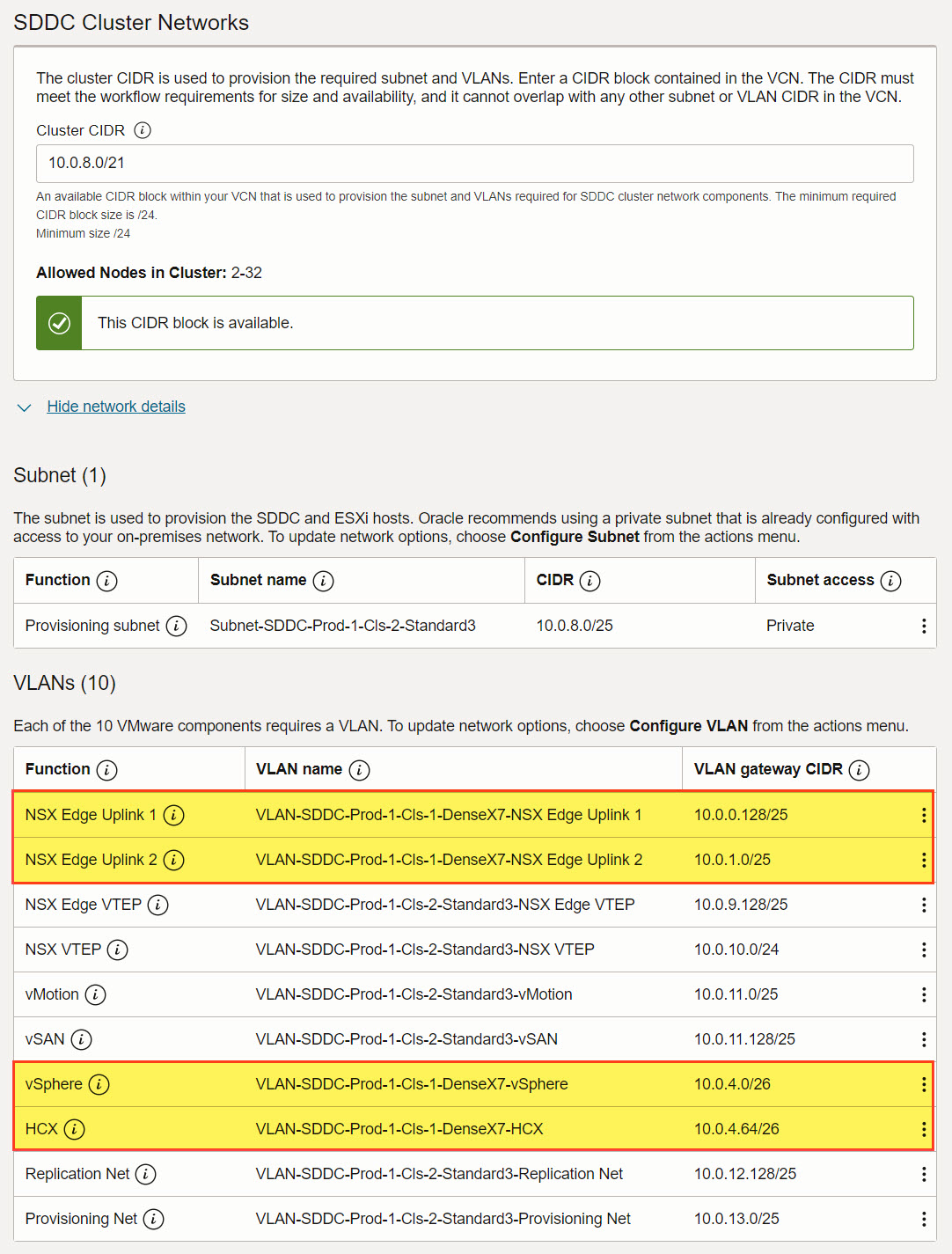

A seção Rede apresenta a VCN pré-selecionada, pois todos os recursos do SDDC devem residir na mesma VCN que o cluster inicial. Escolha uma opção para sub-rede e VLANs.
- Como estamos estabelecendo uma nova rede para o segundo cluster, especifique um bloco CIDR não usado na mesma VCN para redes de clusters. Este bloco será subdividido em sub-redes e VLANs.

  Observação: um Cluster de Carga de Trabalho só requer uma nova sub-rede e seis VLANs. As quatro VLANs restantes herdam as mesmas faixas de CIDR do primeiro cluster e são subsequentemente desconsideradas, pois não são necessárias para clusters de carga de trabalho.

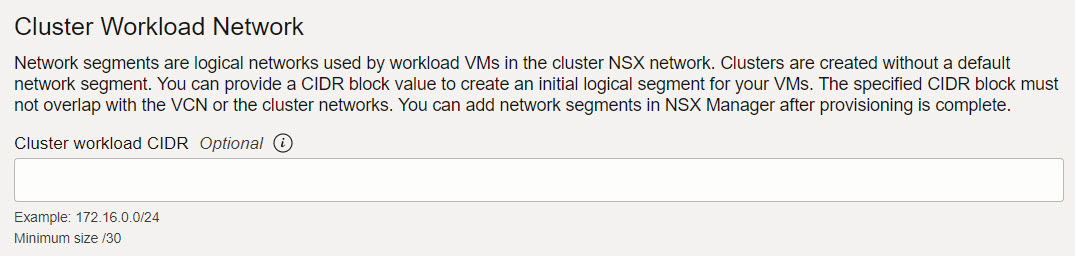

- (Opcional) Como uma única sobreposição de NSX suporta todos os clusters dentro de um SDDC, todos os clusters de carga de trabalho são mapeados para o mesmo segmento NSX, desde que tenham sido criados com o Cluster de Gerenciamento Unificado. Se um bloco CIDR sem sobreposição for fornecido com qualquer cluster de carga de trabalho, um novo segmento NSX será criado e designado a todos os clusters.

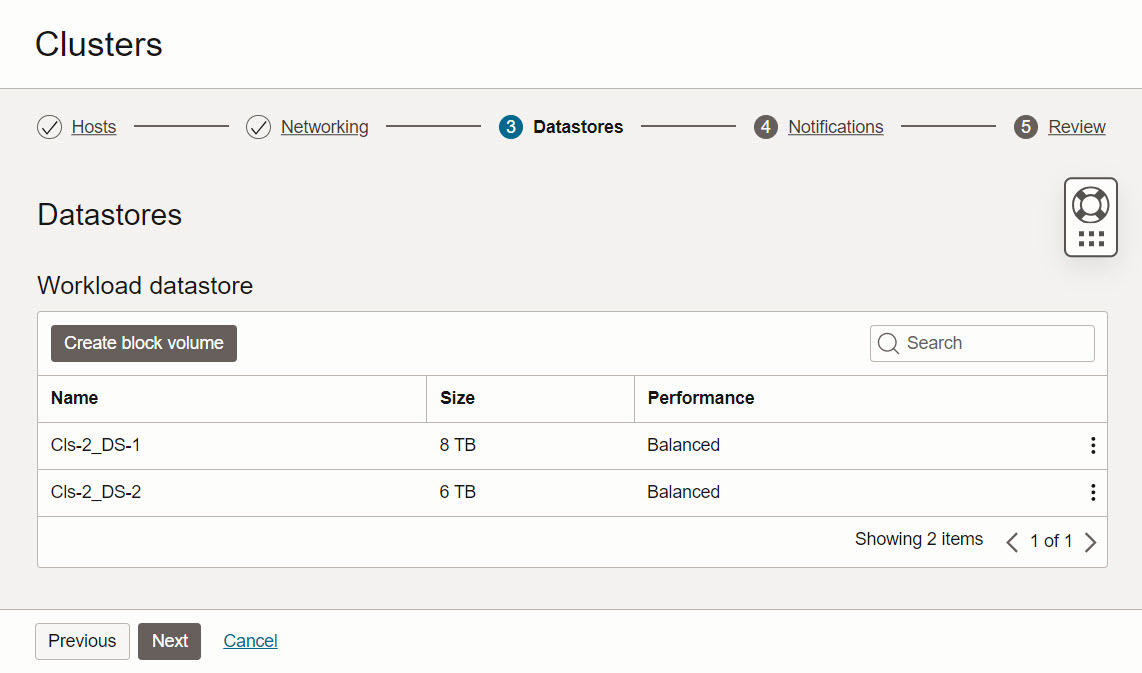

Adicione volumes em blocos conforme necessário na seção Armazenamentos de Dados. Um resumo dos volumes criados para o cluster de carga de trabalho é fornecido abaixo. Esses volumes serão anexados exclusivamente a esse cluster de carga de trabalho específico e não serão compartilhados com nenhum outro cluster dentro do SDDC.
Vamos desativar o serviço Notifications e clicar em Submit para finalizar os detalhes na seção Review.

Tarefa 4: Revisar SDDC

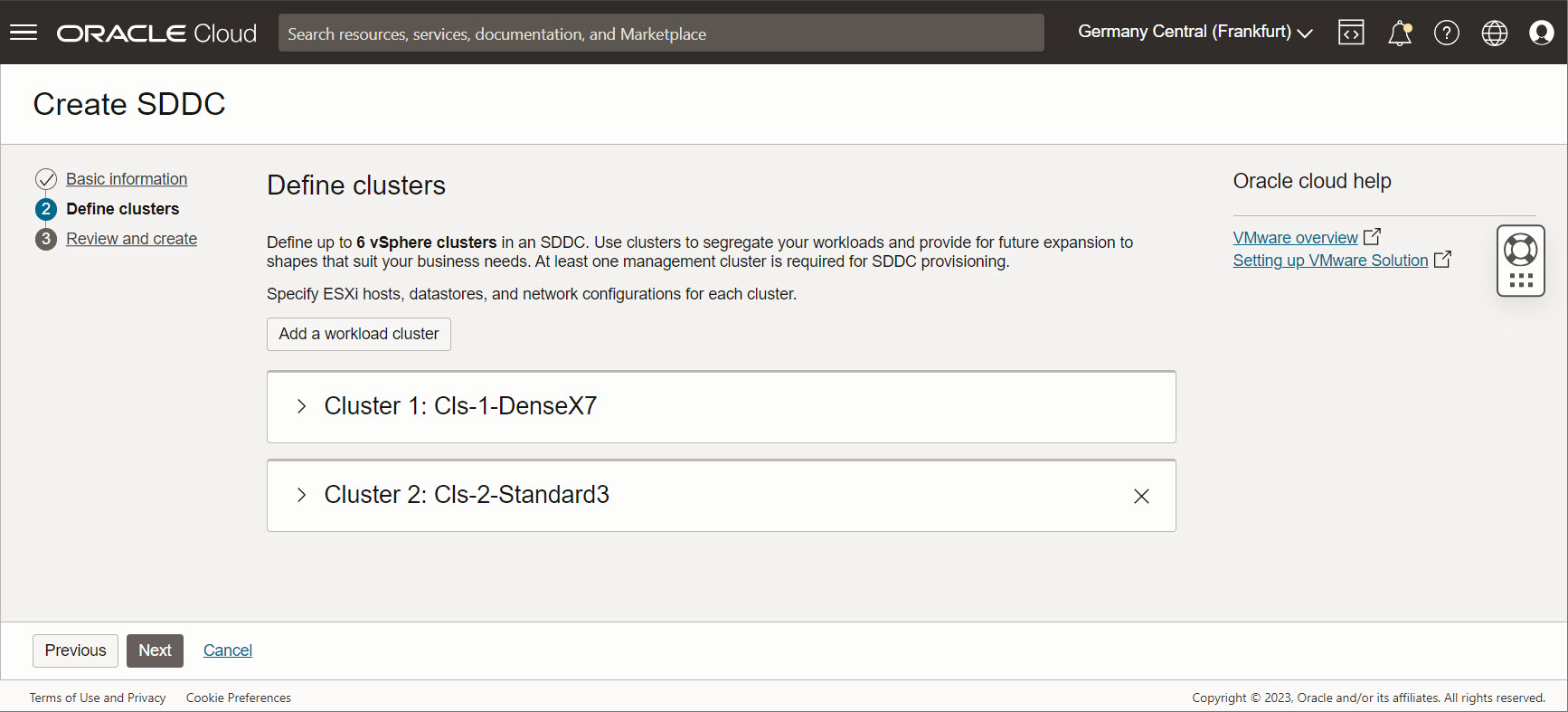

Um resumo dos clusters adicionados ao SDDC é fornecido abaixo. Expanda cada cluster e clique em Próximo para fazer as modificações necessárias.

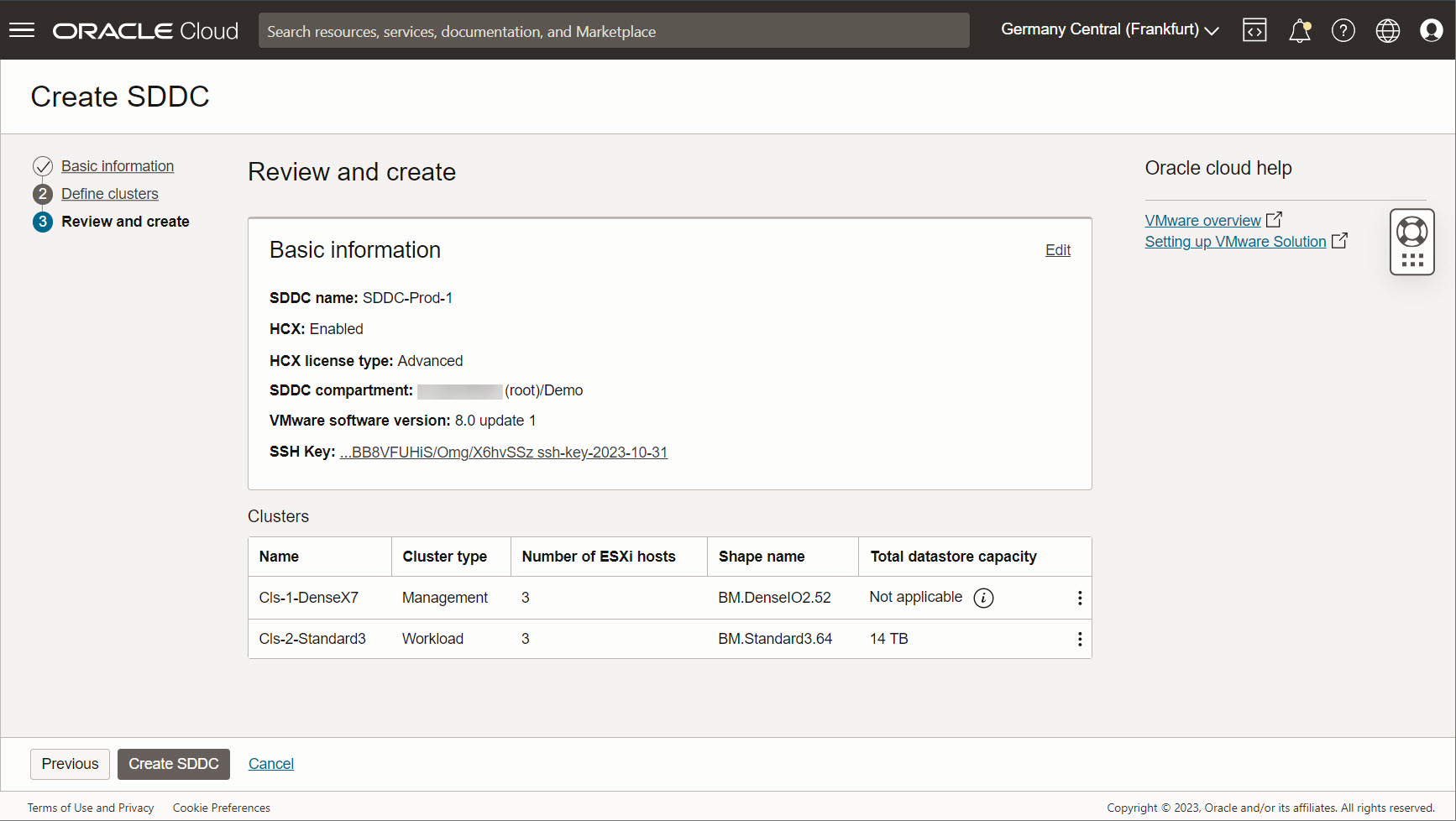

Na página Revisar e Criar, revise cuidadosamente todas as informações, faça as edições necessárias em seções ou clusters e clique em Criar SDDC para submeter a tarefa.

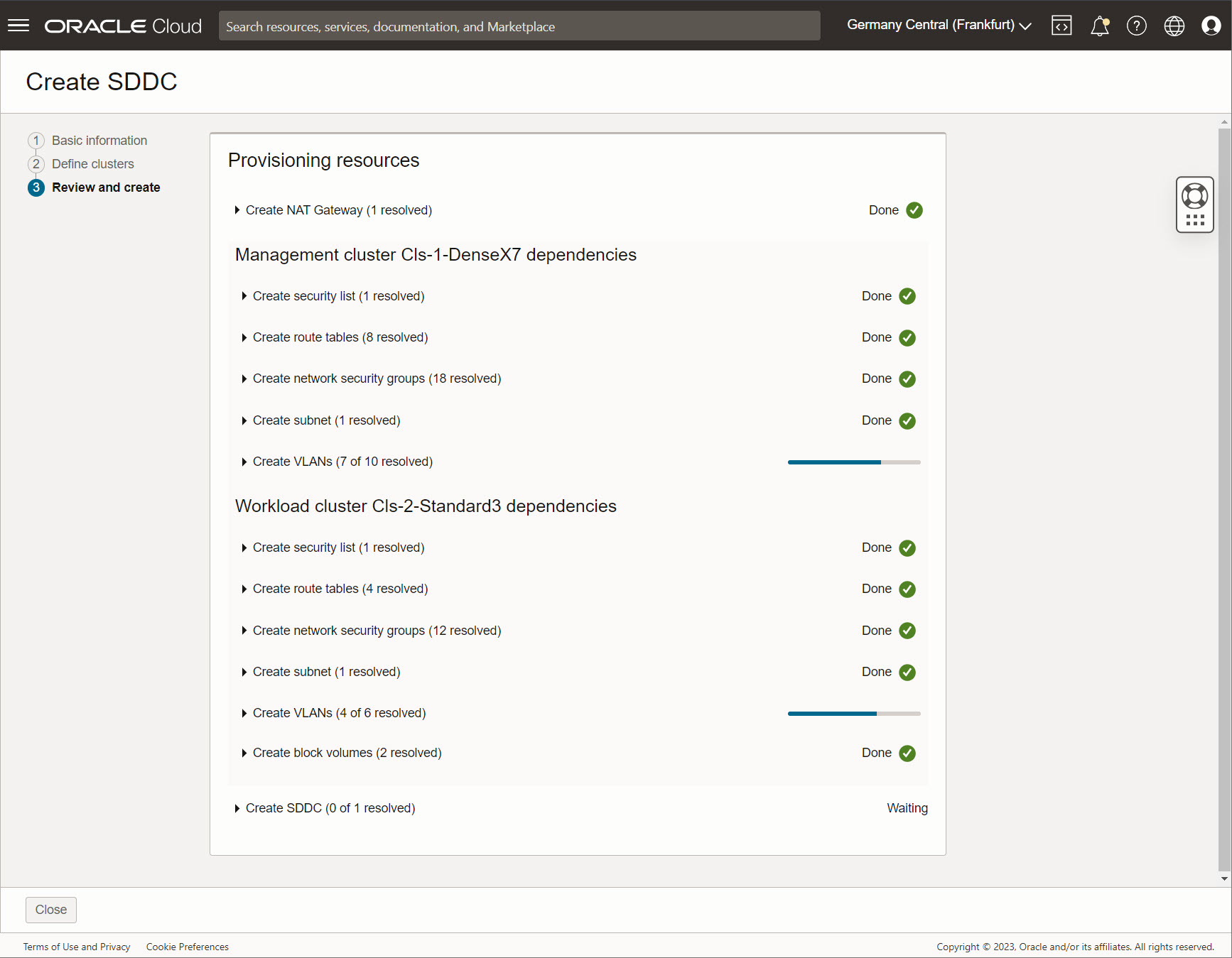

- Depois que a tarefa é enviada, a tarefa Provisionando Recursos começa a mostrar o andamento.

  Observação: Ocasionalmente, você poderá ver um prompt para Repetir Provisionamento para VLANs se uma tarefa expirar. Selecione a opção de repetição e o provisionamento continuará.

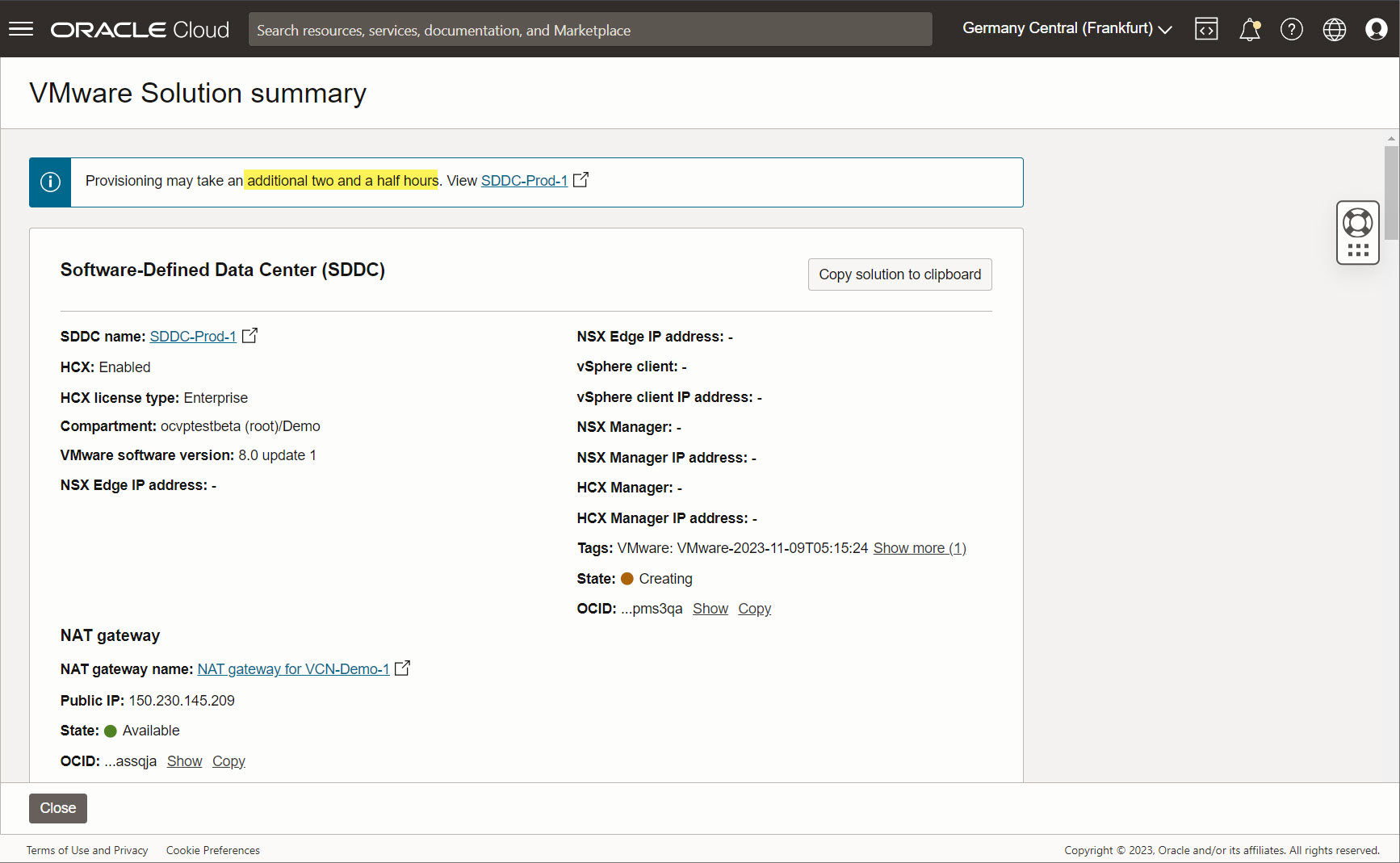

A página VMware Resumo da solução fornece uma visão geral abrangente de todos os recursos que estão sendo provisionados para o SDDC, juntamente com seu status atual.
- O SDDC deve estar disponível em aproximadamente duas horas e meia.
- Clique em SDDC-Prod-1 para exibir os detalhes do SDDC.
Navegue até a página de detalhes do SDDC; você deverá ver o status do SDDC como CREATING.
- Você pode ver todos os recursos correspondentes ao SDDC. Selecione Solicitações de Serviço para monitorar o status da implantação.
- Clique em Mensagens de Log para ver um log detalhado de todos os eventos que ocorrem durante a criação de um SDDC.
- Se você quiser monitorar o status, volte esta página conforme necessário.
- Aproximadamente após duas horas e meia, o status do SDDC deve ter sido alterado para ACTIVE.

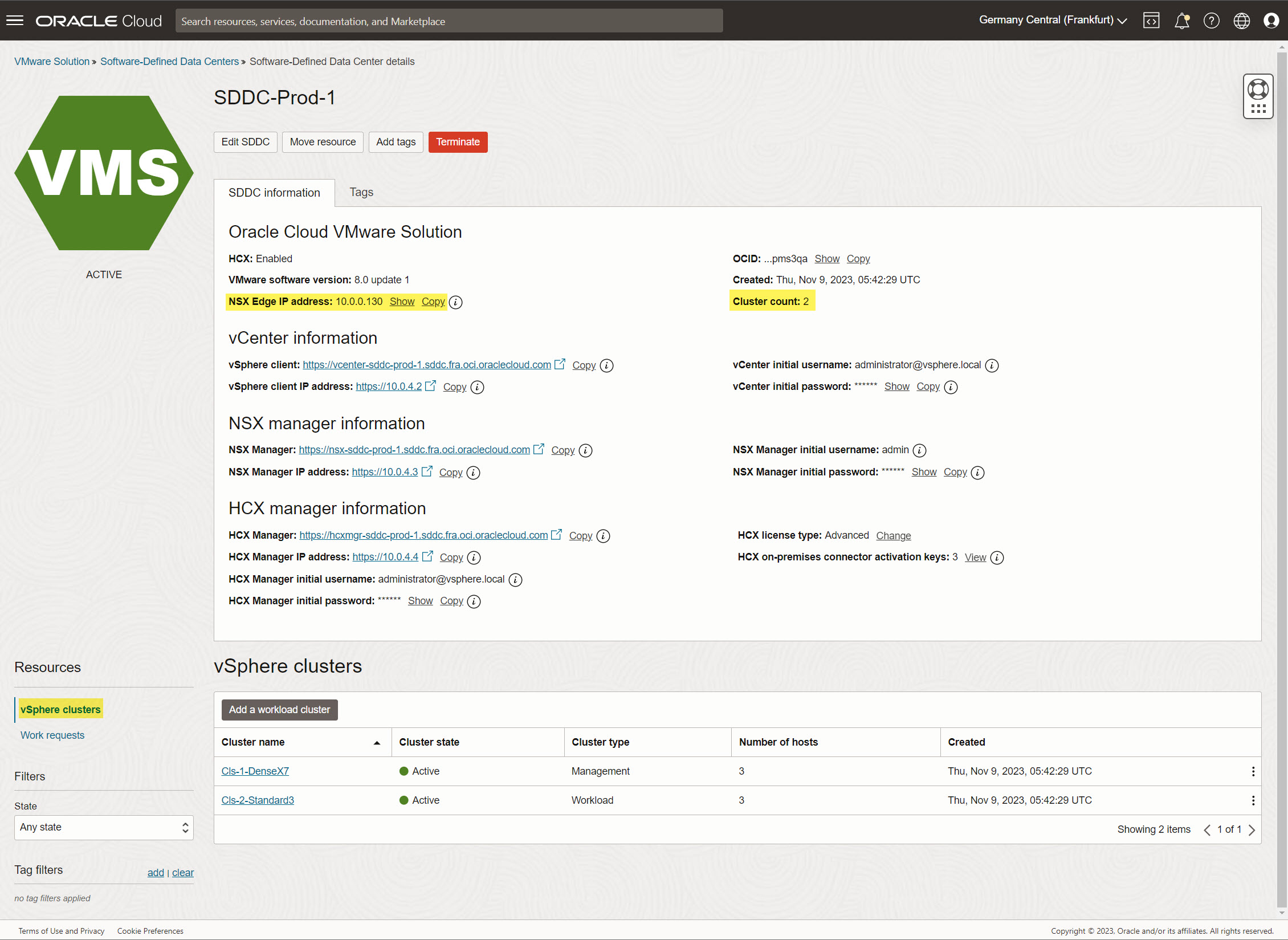

Depois de provisionado, acesse a página de detalhes do SDDC para exibir e gerenciar vários aspectos do SDDC. Esta página fornece uma visão geral abrangente da configuração, dos recursos e do status do SDDC.
- Informações do SDDC: Esta seção fornece uma visão geral da configuração global e dos parâmetros do SDDC, incluindo versão do software VMware, OCID, contagem de clusters, endereço IP do NSX Edge e detalhes das ferramentas de gerenciamento VMware.

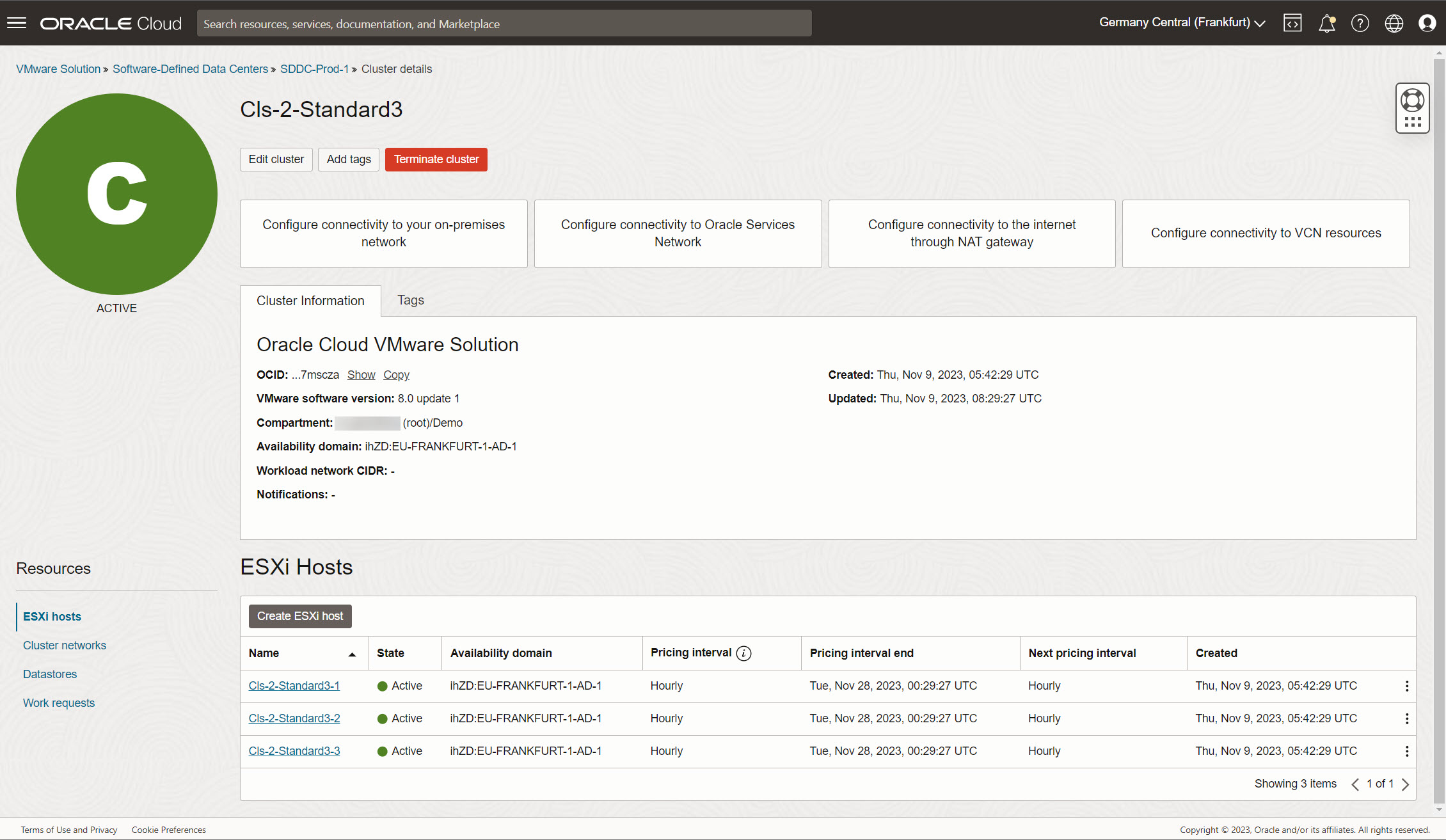

- Clusters vSphere: Esta seção fornece uma visão geral dos clusters vSphere no SDDC. Cada listagem de clusters inclui detalhes como tipo de cluster e contagem de hosts. A seleção de um cluster revela suas informações detalhadas, abrangendo hosts ESXi, redes de cluster e armazenamentos de dados. A captura de tela abaixo mostra a página Detalhes do Cluster de um dos clusters dentro do SDDC implantado.
Essas informações detalhadas fornecem uma visão geral completa da configuração e dos recursos do SDDC, permitindo o gerenciamento e o monitoramento eficazes da implantação do SDDC VMware no Oracle Cloud Infrastructure.

Próximas Etapas

Parabéns pela implementação do SDDC da Oracle Cloud VMware Solution! Os recursos do SDDC agora estão provisionados e prontos para uso.

Para acessar e gerenciar com segurança esses recursos, você pode estabelecer conectividade do seu ambiente local ou utilizar opções de conectividade seguras, como o serviço OCI Bastion ou um jump host. Para obter mais informações sobre como acessar com segurança seus recursos do SDDC, consulte Acessar seus recursos do SDDC do Oracle Cloud VMware Solution.
