Usar o Balanceador de Carga de Rede Flexível do OCI Público para Expor seu Pool de Servidores da Web para a Internet

Introdução

Neste tutorial, descreveremos como configurar três instâncias do Oracle Cloud Infrastructure (OCI) que atuarão como um servidor Web. Esses servidores web serão conectados a uma sub-rede privada e poderão ser acessados pela internet usando um Balanceador de Carga de Rede Flexível do OCI. O balanceador de carga de rede não apenas tornará os sites disponíveis pela internet, mas também balanceará a carga das conexões de entrada com essas três instâncias do OCI Compute.

Objetivos

• Criaremos três instâncias do OCI Compute que atuarão como servidor Web e as anexaremos a uma sub-rede privada. Em seguida, criaremos um Balanceador de Carga de Rede Flexível da OCI acessível pela internet. Com isso, o Balanceador de Carga de Rede Flexível do OCI balanceará a carga com base na política de balanceamento de carga de 5 Tuplas para as instâncias do OCI Compute. Também faremos alguns testes extensivos ao derrubar duas das três instâncias do OCI Compute e verificar se o OCI Flexible Network Load Balancer pode detectar isso e agir conforme esperado.



  • Tarefa 1: Criar uma nova rede virtual na nuvem (VCN).

  • Tarefa 2: Criar uma nova sub-rede pública e uma sub-rede privada.

  • Tarefa 3: Criar três novas instâncias do OCI Compute.

  • Tarefa 4: Criar um novo Balanceador de Carga de Rede Flexível do OCI.

  • Tarefa 5: Testar o novo Balanceador de Carga de Rede Flexível do OCI.

Tarefa 1: Criar uma nova VCN (Rede Virtual na Nuvem)

Já temos uma VCN criada, mas se você ainda precisar criar uma nova VCN, siga o tutorial: Criar uma Nova VCN com IPv6 Ativado.

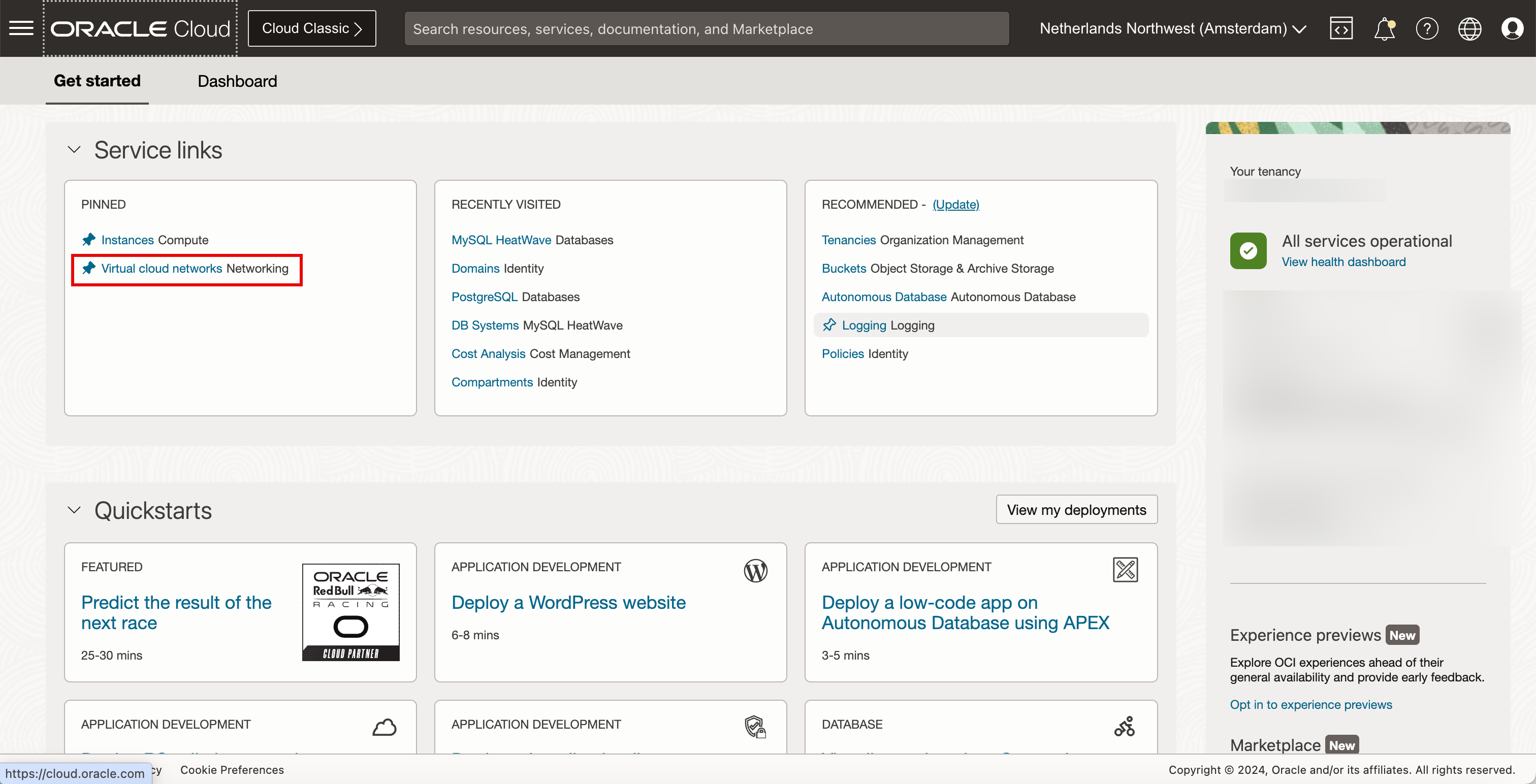

Clique no menu de hambúrguer no canto superior esquerdo. Clique em Virtual Cloud Networking para verificar se a rede virtual na nuvem existe.

Tarefa 2: Criar uma nova Sub-rede Pública e uma Sub-rede Privada

Já temos uma sub-rede pública e privada criada, mas se você ainda precisar criar novas sub-redes, siga os tutoriais: Criar uma nova Sub-rede Pública com IPv6 Ativado e Criar uma Sub-rede Privada dentro da VCN.

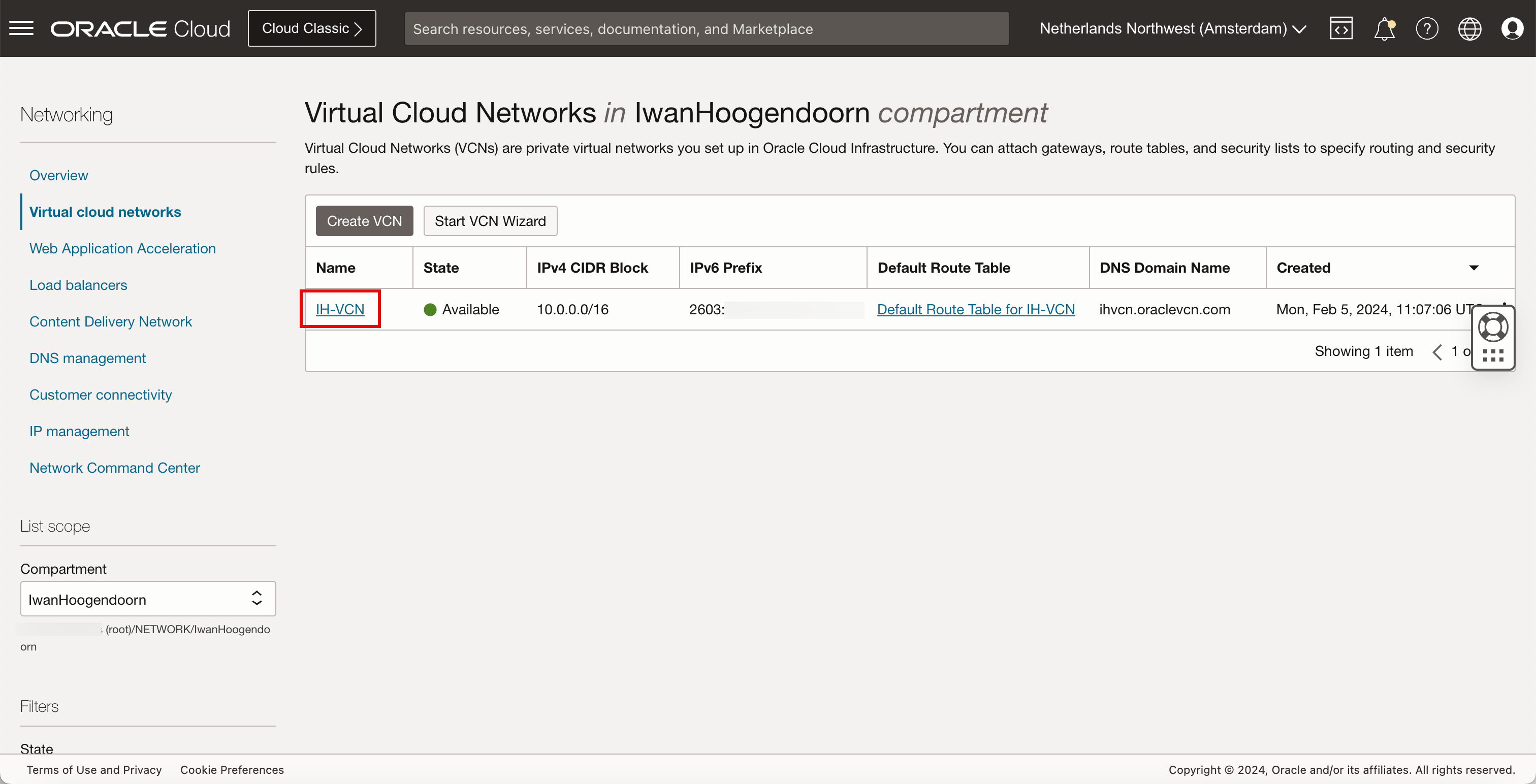

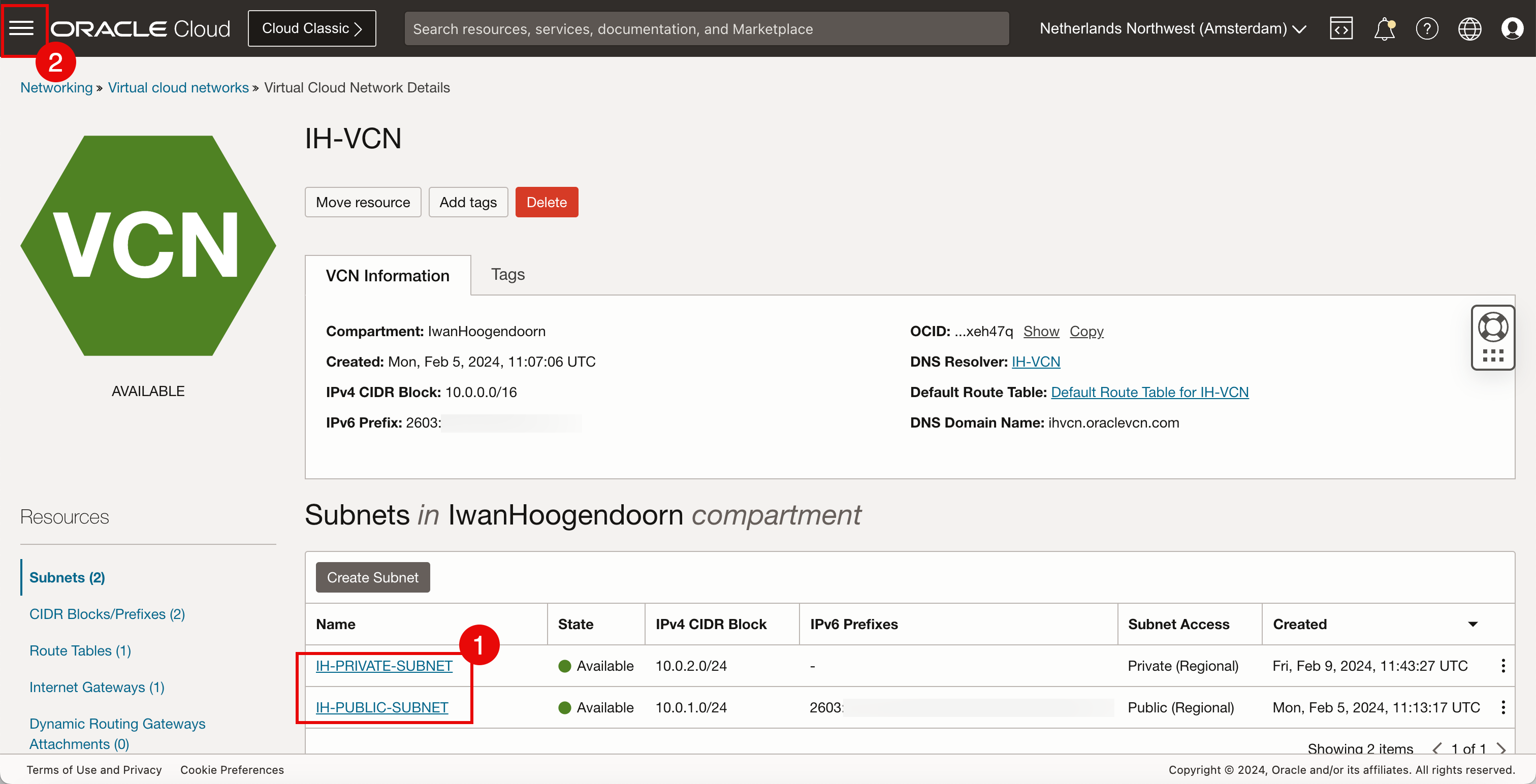

• Clique na VCN para revisar as sub-redes.



  1. Dentro dessa VCN, temos uma sub-rede pública e privada disponível.
  2. Clique no menu de hambúrguer no canto superior esquerdo para navegar até as instâncias do OCI.



Conectaremos a instância do OCI Compute à sub-rede pública e o OCI Database à sub-rede privada.

Tarefa 3: Criar Três novas Instâncias do OCI Compute

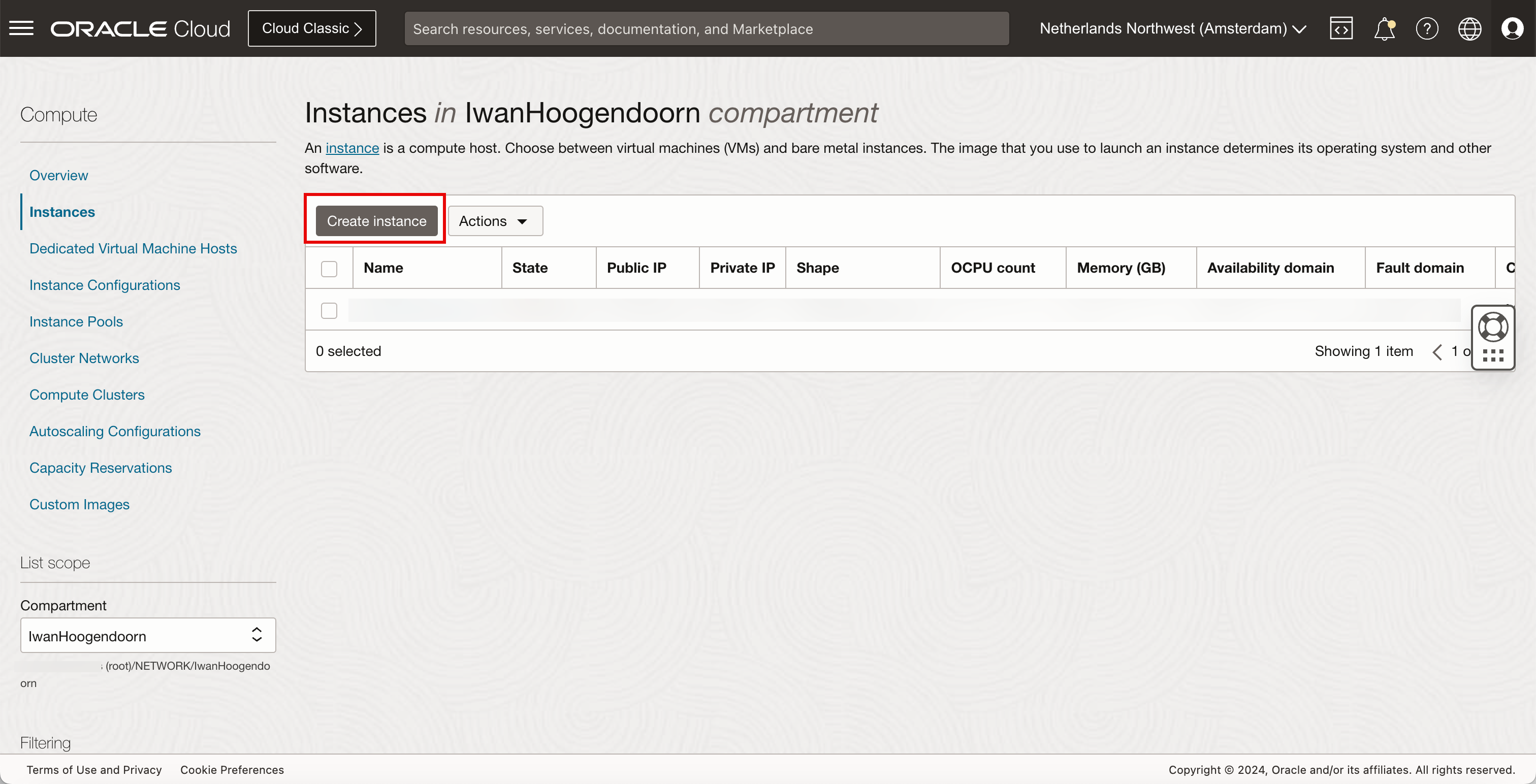

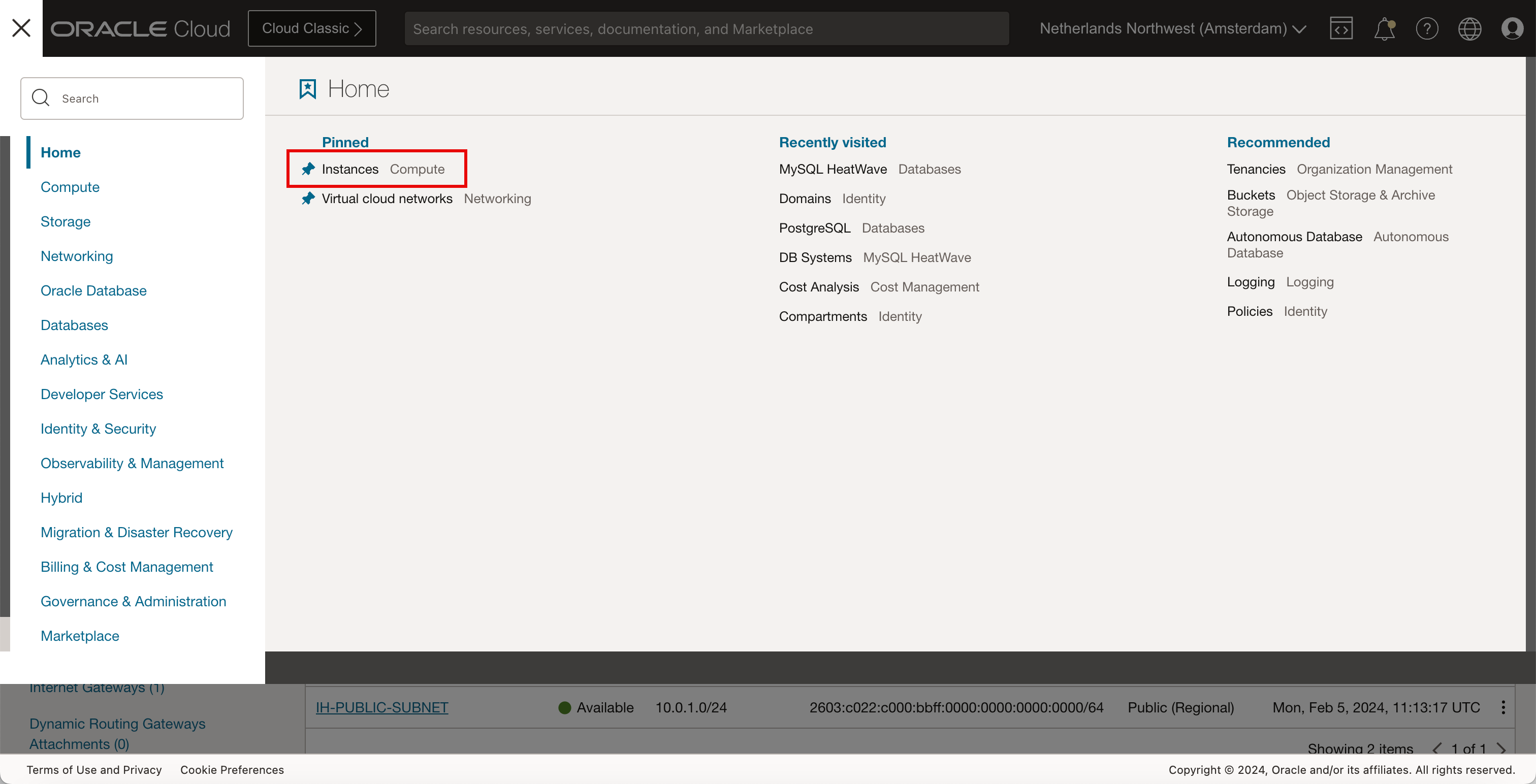

• Clique em Instâncias para criar três novas instâncias do OCI Compute.



• Para criar a primeira instância, clique em Criar Instância.

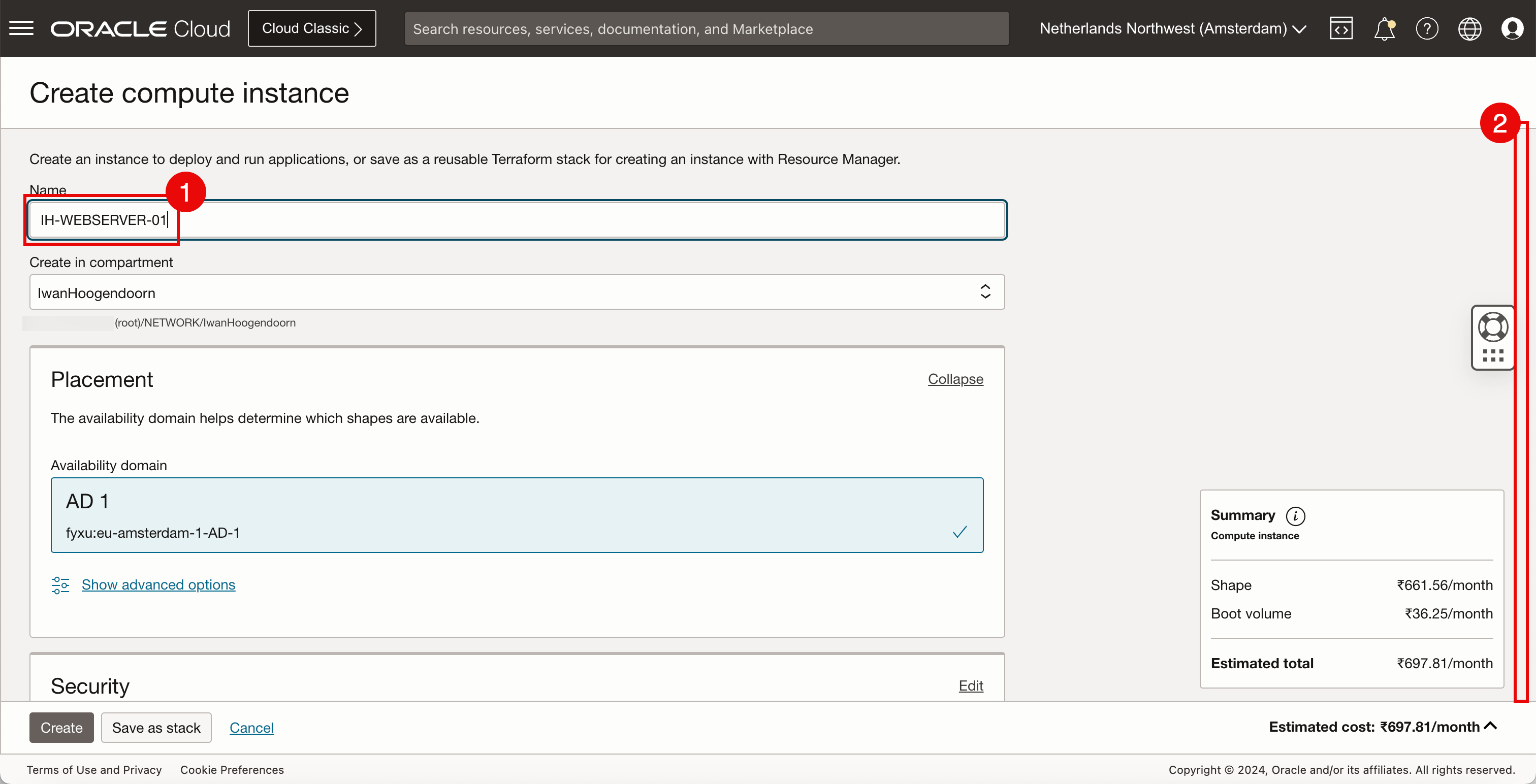

  1. Informe o Nome da instância.
  2. Rolar para Baixo.

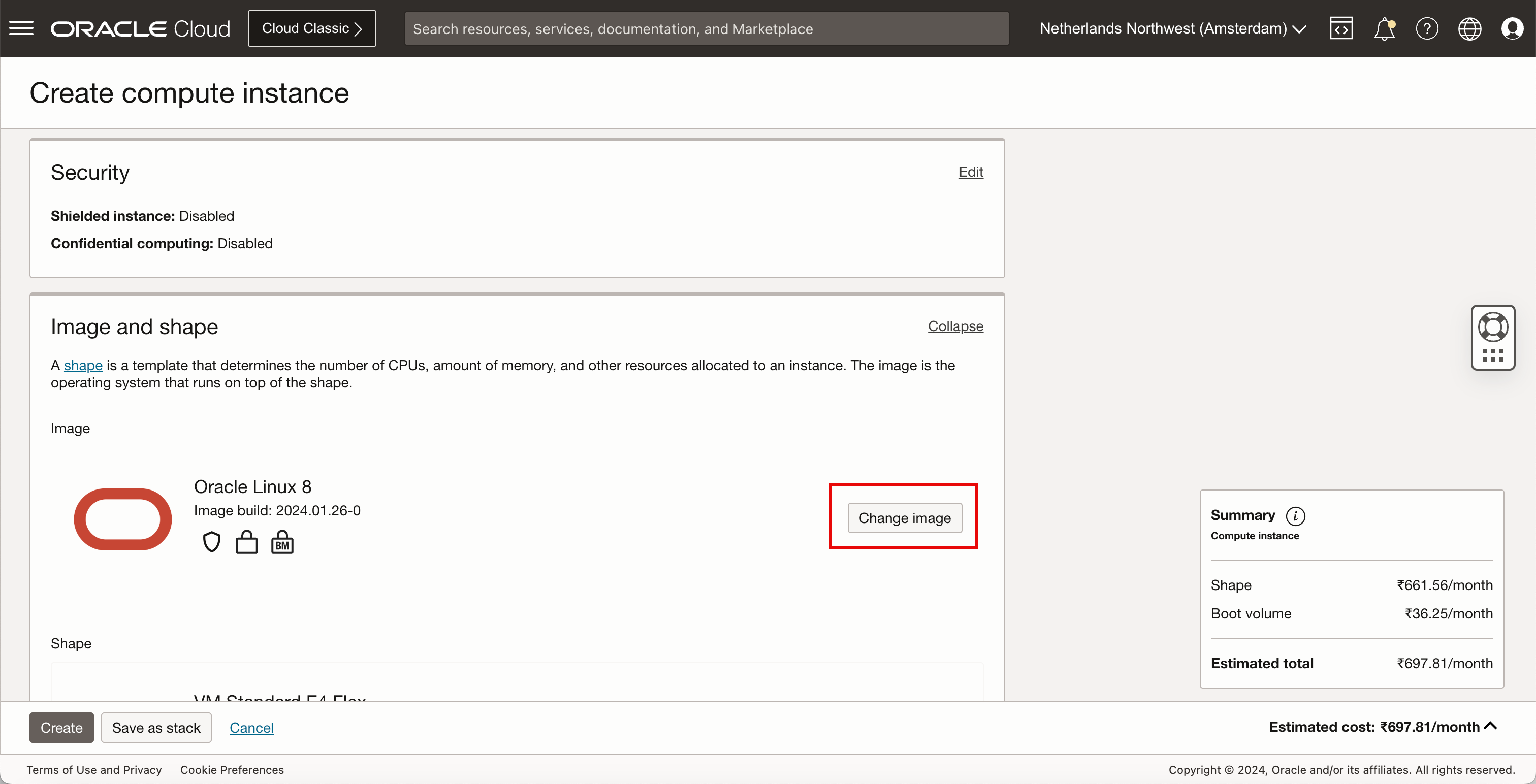

• Clique em Alterar Imagem.

  Observação:

  • Estamos implantando uma imagem personalizada porque a instância que estamos implantando precisa ter um servidor Web instalado. No tutorial anterior já criamos uma instância onde instalamos o servidor Web NGINX com PHP e criamos uma imagem personalizada com base nessa instância para que não tenhamos que instalar NGINX com PHP em três instâncias separadas. Para obter mais informações, consulte Usar o Oracle Cloud Infrastructure para Publicar um Servidor Web Acessível pela Internet com IPv6.

  • Para instalar o servidor Web NGINX com PHP, consulte a Tarefa 6: Instalar um Servidor Web na Instância.

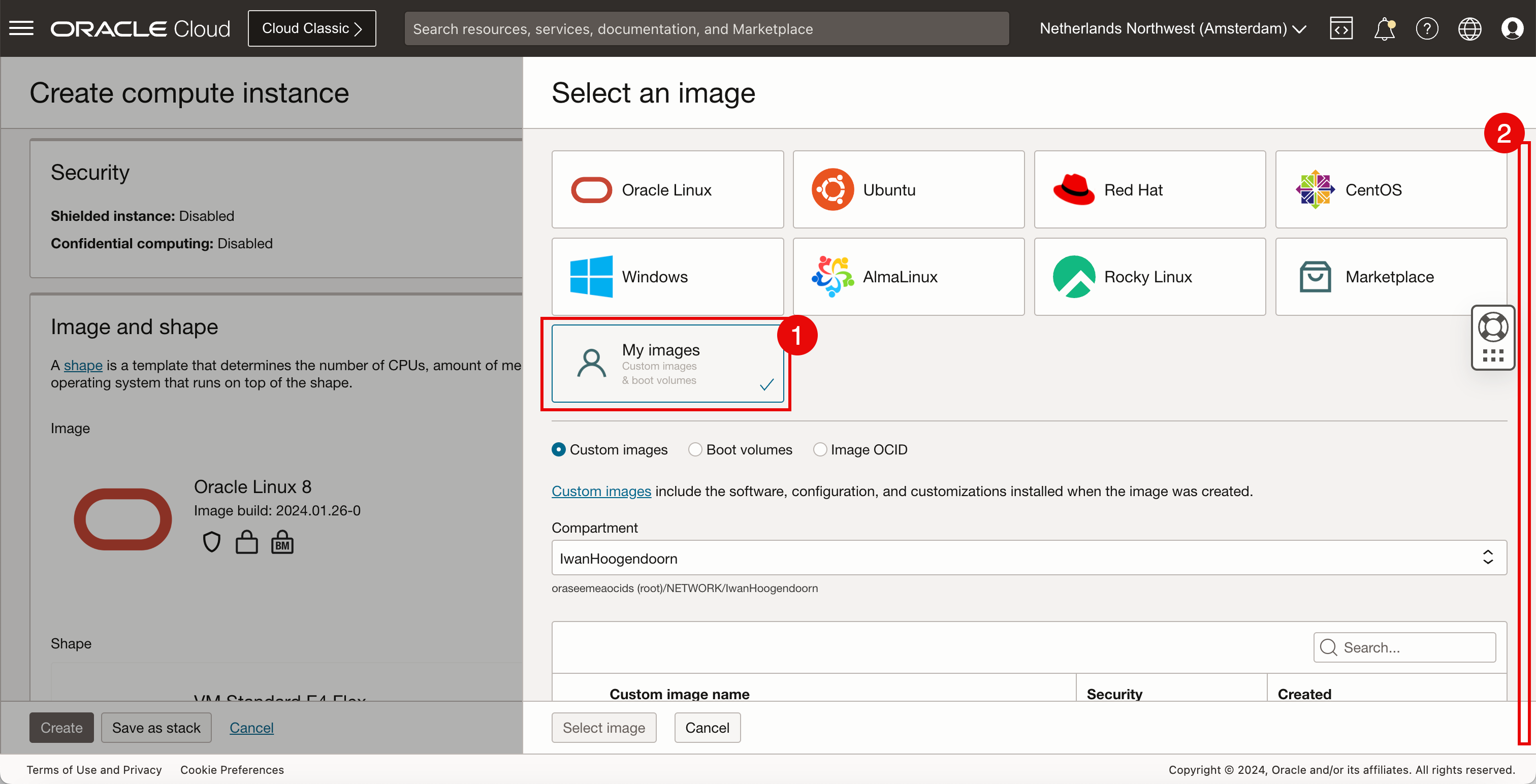

  1. Clique em Minhas Imagens.
  2. Rolar para Baixo.

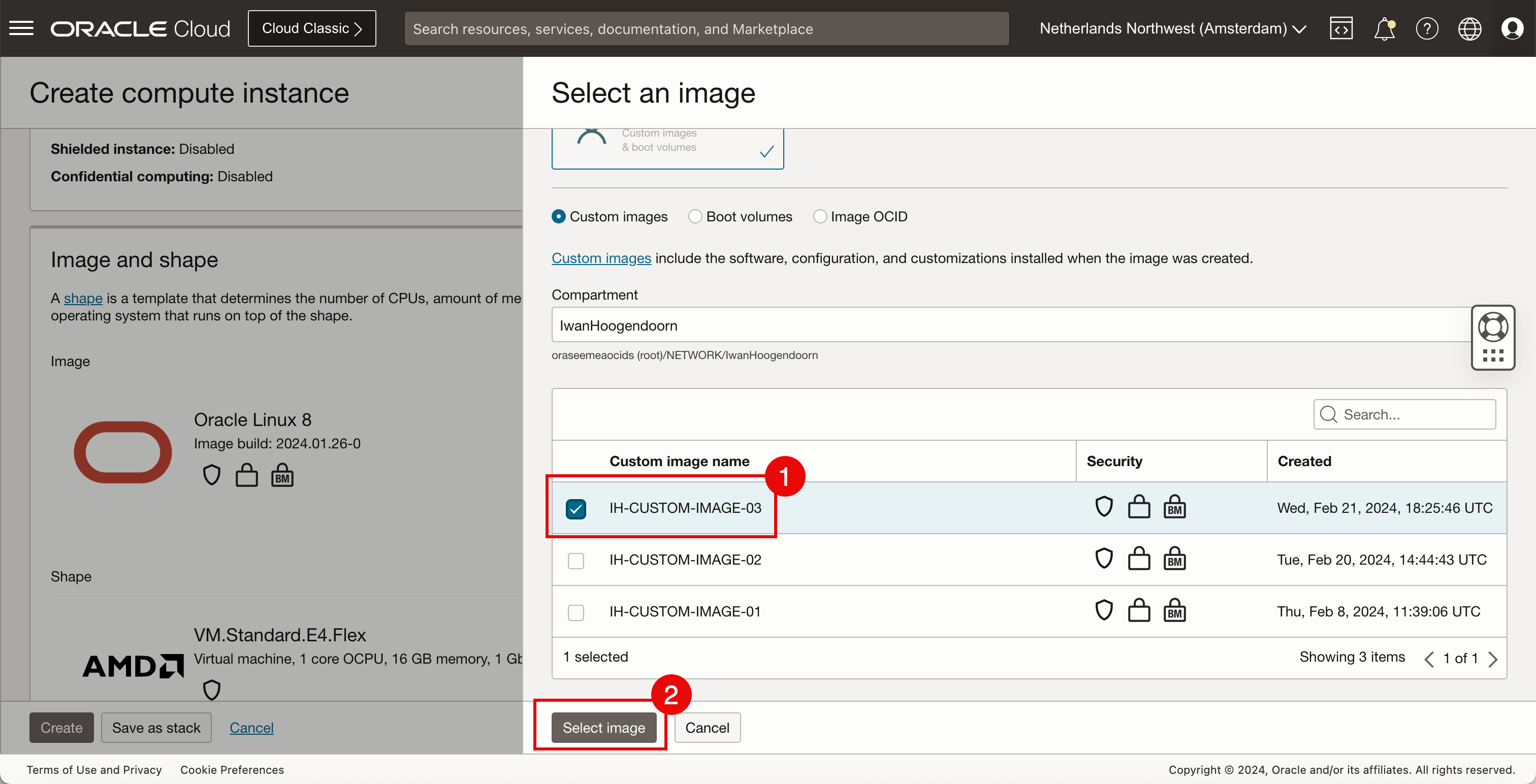

  1. Para este tutorial, selecionaremos uma imagem personalizada que criamos antes que tenha o servidor Web NGINX com PHP pré-instalado.
  2. Clique em Selecionar Imagem.

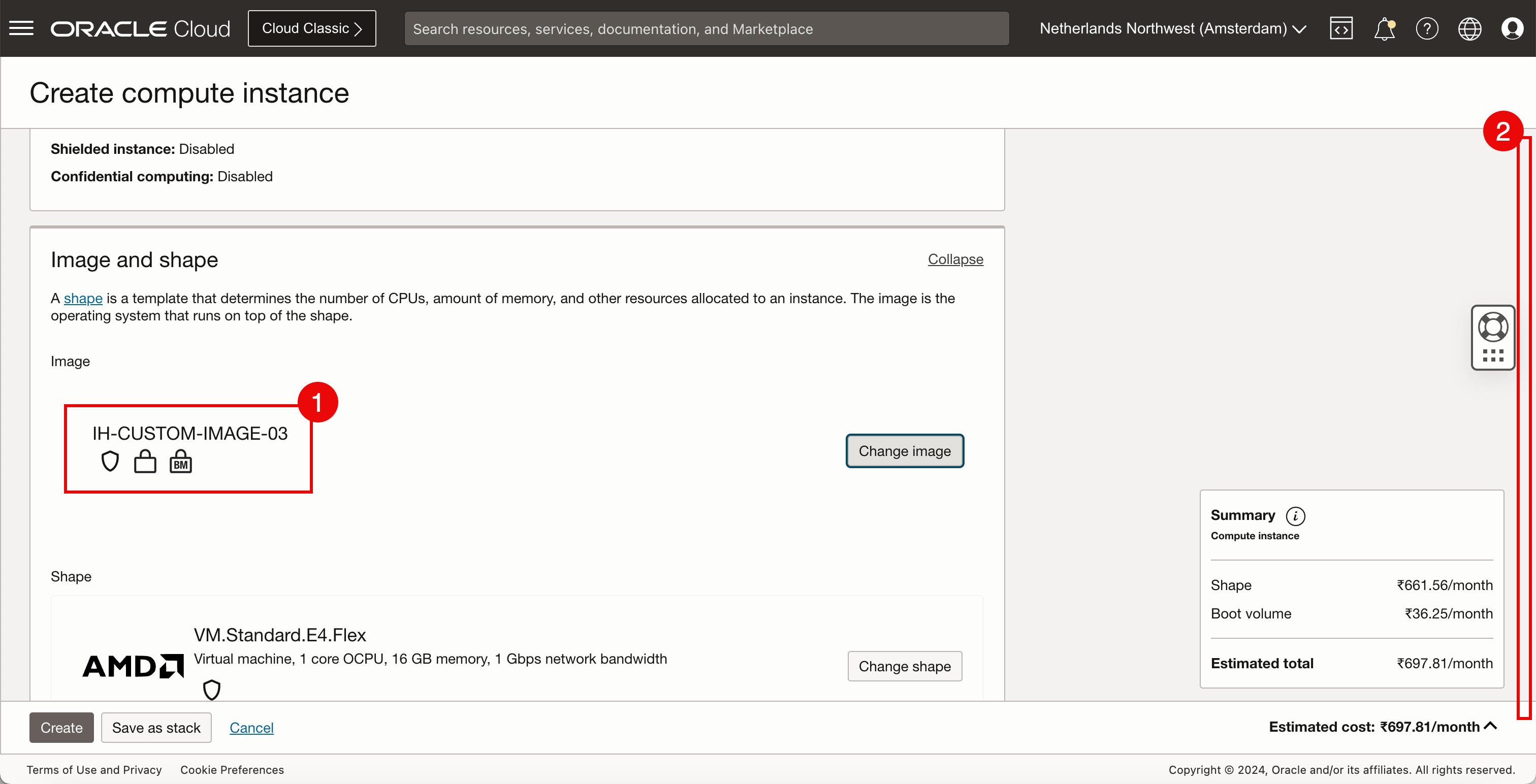

  1. Revise a imagem personalizada selecionada.

  2. Rolar para Baixo.

     Observação:

     • Se você não tiver nenhuma imagem personalizada, fique à vontade para selecionar a imagem do Oracle Linux 8.

     • Para instalar manualmente o NGINX e o PHP, consulte a Tarefa 6: Instalar um Servidor Web na Instância.

     • Para instalar a página Web personalizada para fins de teste, consulte Tarefa 8: Criar um Site Personalizado com NGINX e PHP.

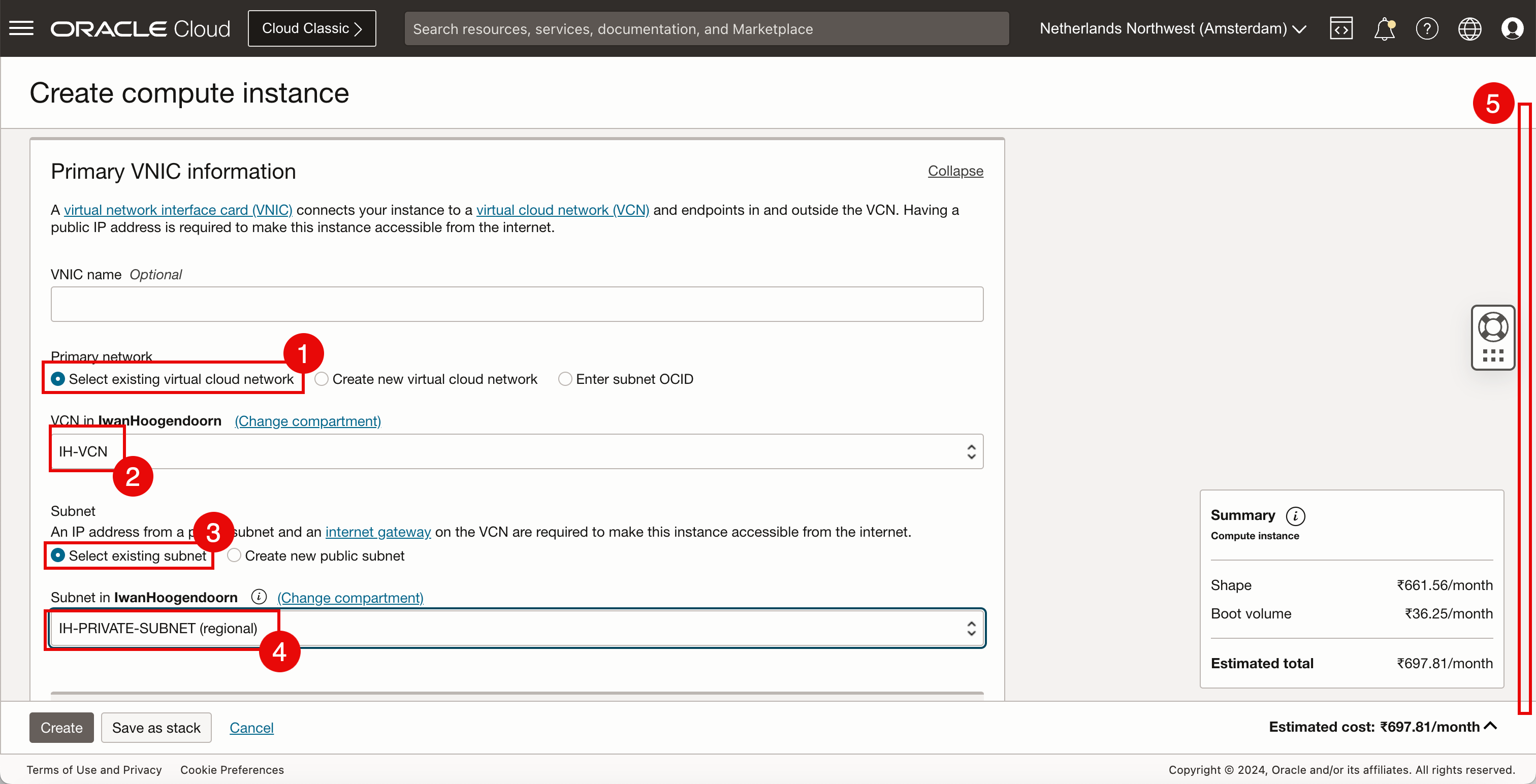

  1. Para a rede principal, selecione Selecionar rede virtual na nuvem existente.
  2. Selecione a VCN criada na Tarefa 1.
  3. Para a sub-rede privada, selecione Selecionar sub-rede existente.
  4. Selecione a sub-rede criada na Tarefa 2.
  5. Rolar para Baixo.

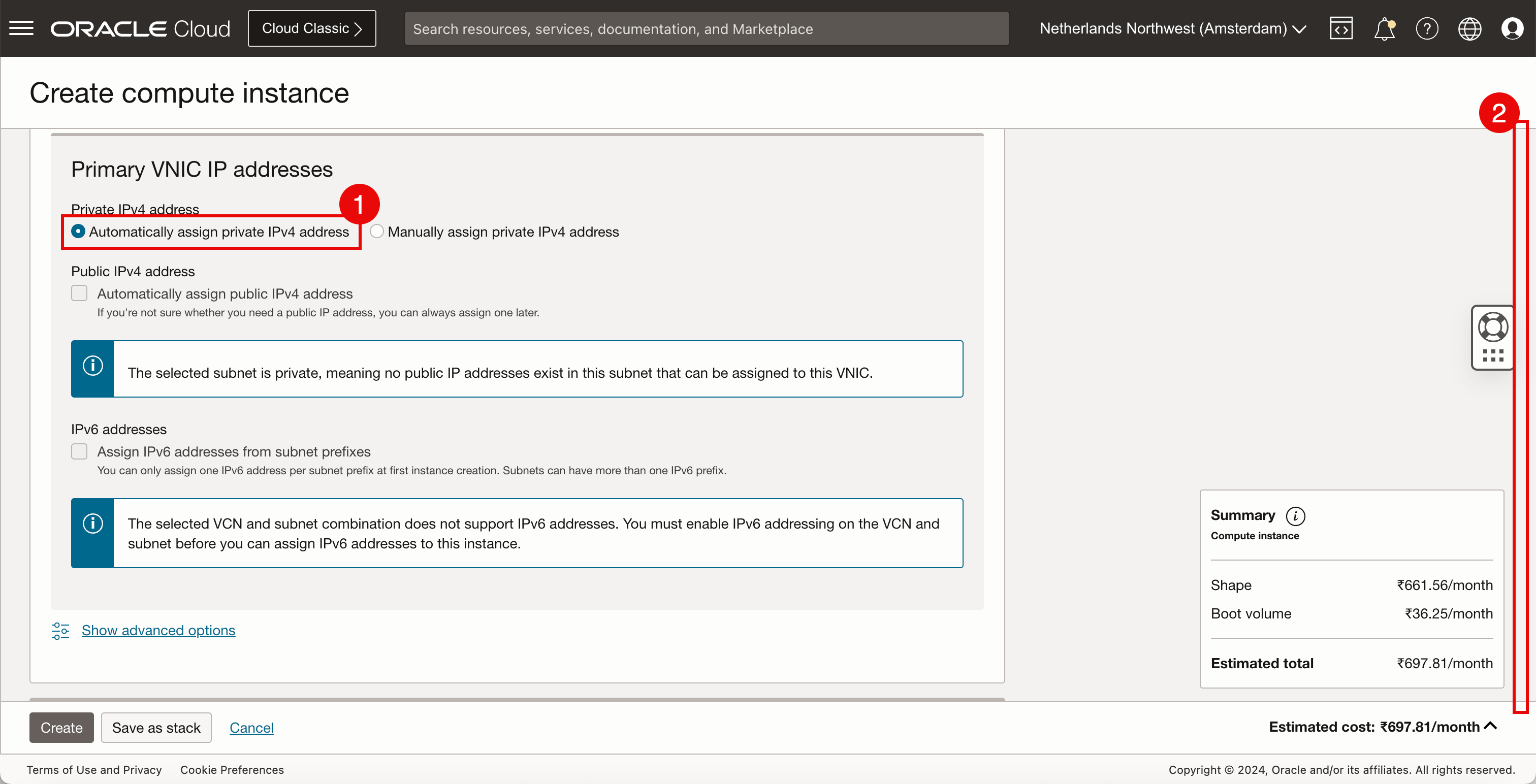

  1. Para o Endereço IPv4 privado, selecione Designar endereço IPv4 privado automaticamente.
  2. Rolar para Baixo.



• Para este tutorial, usaremos chaves SSH existentes. Se você não tiver chaves existentes, poderá selecionar Gerar um par de chaves para mim.

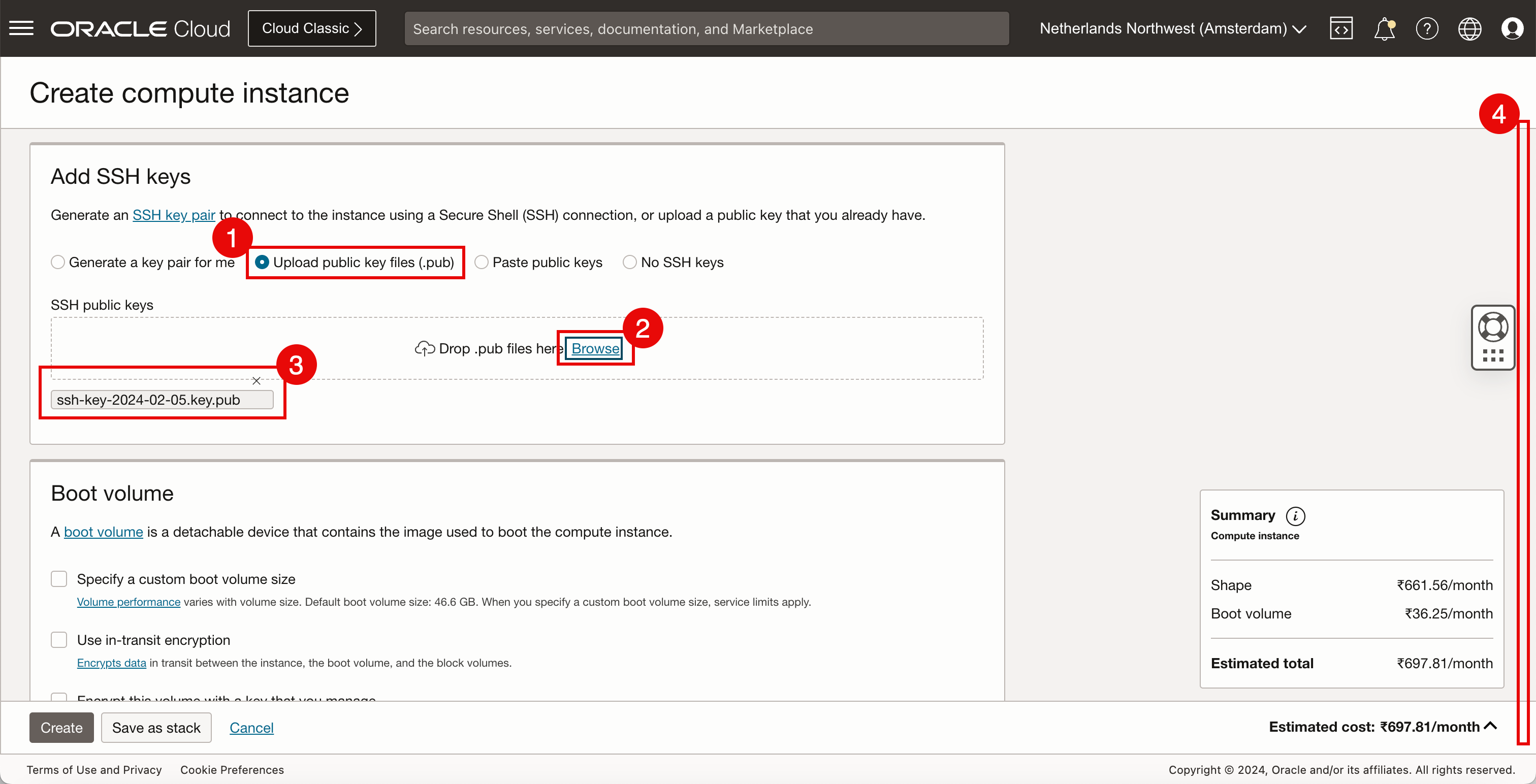

  1. Selecione Fazer upload de arquivos de chave pública (.pub).
  2. Clique em Procurar e selecione a chave pública que já está disponível.
  3. Certifique-se de que a chave SSH .pub esteja selecionada.
  4. Rolar para Baixo.

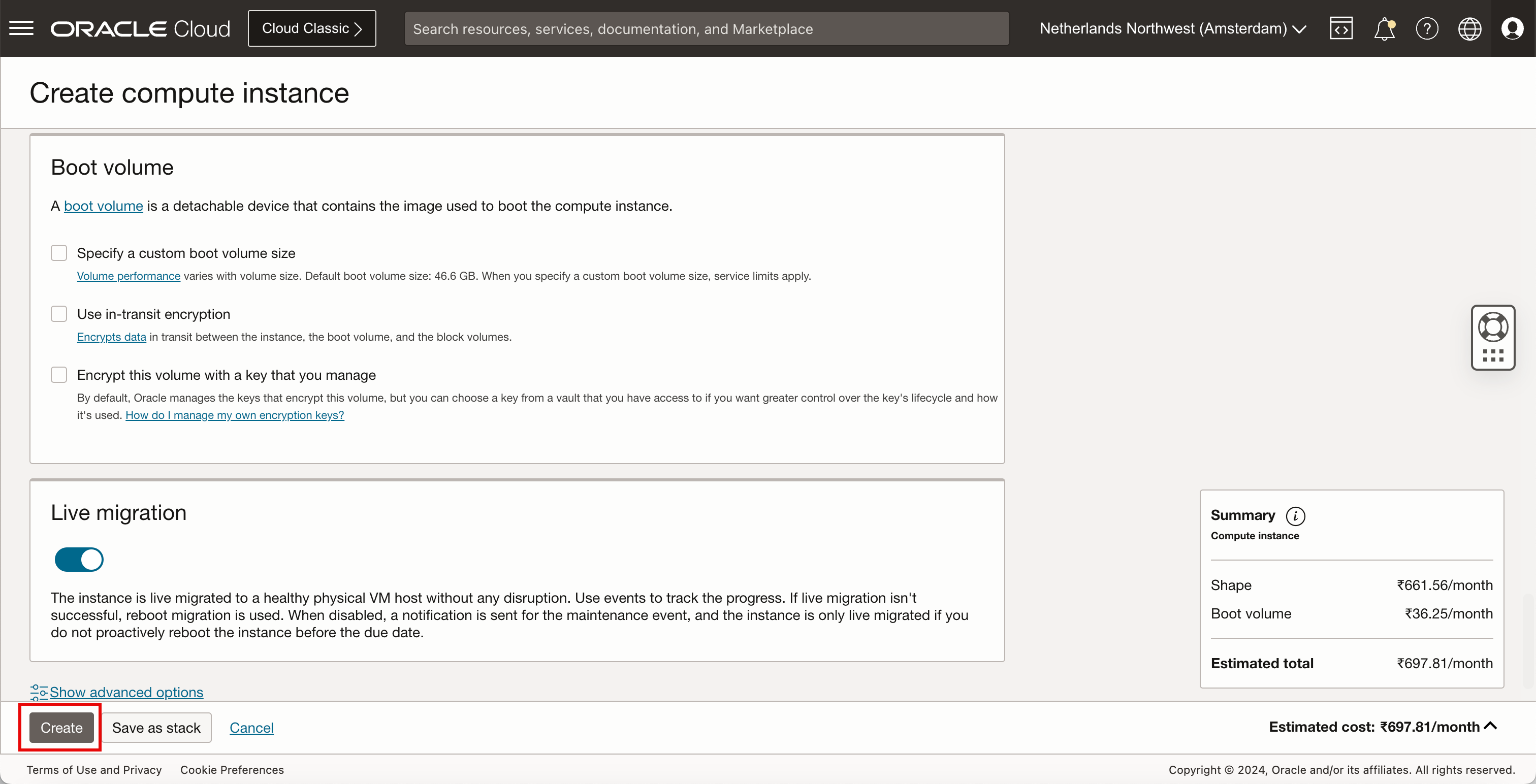

• Clique em Criar.



• Quando a primeira instância do OCI Compute for criada, repita as etapas duas vezes para criar duas instâncias adicionais. Portanto, o resultado deve ser que três instâncias do OCI estão em execução.

  1. Certifique-se de que a primeira instância do OCI Compute esteja em execução. Para este tutorial, é IH-WEBSERVER-01.
  2. Certifique-se de que a segunda instância do OCI Compute esteja em execução. Para este tutorial, é IH-WEBSERVER-02.
  3. Certifique-se de que a terceira instância do OCI Compute esteja em execução. Para este tutorial, é IH-WEBSERVER-03.
  4. Clique no menu de hambúrguer no canto superior esquerdo para navegar até os balanceadores de carga de rede.

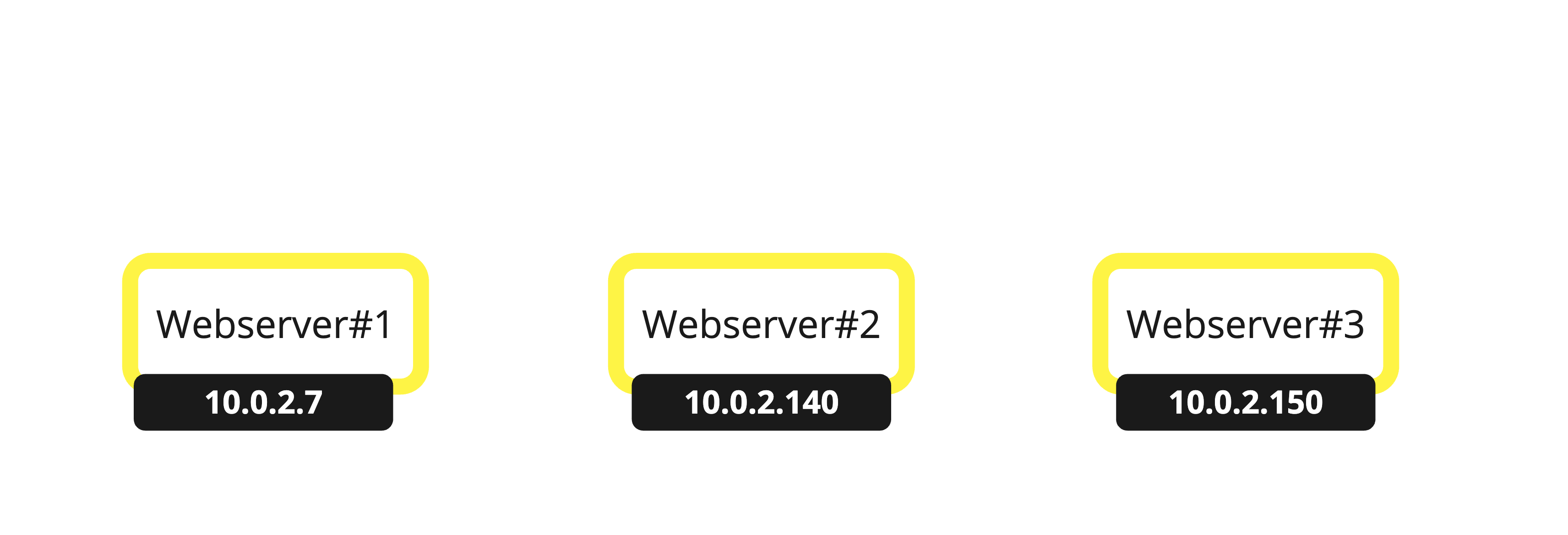

Temos três webservers com um endereço IP privado designado.

Servidor Web e site em instâncias

Para este tutorial, implantamos uma imagem personalizada e esta imagem já tem um servidor web com NGINX e PHP instalados. Se você optar por implantar uma nova imagem comum do Oracle Linux, será necessário instalar o NGINX com PHP e a página da Web personalizada manualmente. Isso é necessário para testar o balanceador de carga de rede. Se você não tiver nenhuma imagem personalizada, fique à vontade para selecionar a imagem do Oracle Linux 8.

• Para instalar manualmente o NGINX e o PHP, consulte a Tarefa 6: Instalar um Servidor Web na Instância.

• Para criar a página Web personalizada para fins de teste, consulte Tarefa 8: Criar um Site Personalizado com NGINX e PHP. Certifique-se de fazer isso em todas as três instâncias do OCI Compute.

Tarefa 4: Criar um novo Balanceador de Carga de Rede Flexível do OCI

• Temos instâncias do OCI Compute criadas. Vamos criar um novo balanceador de carga da rede.

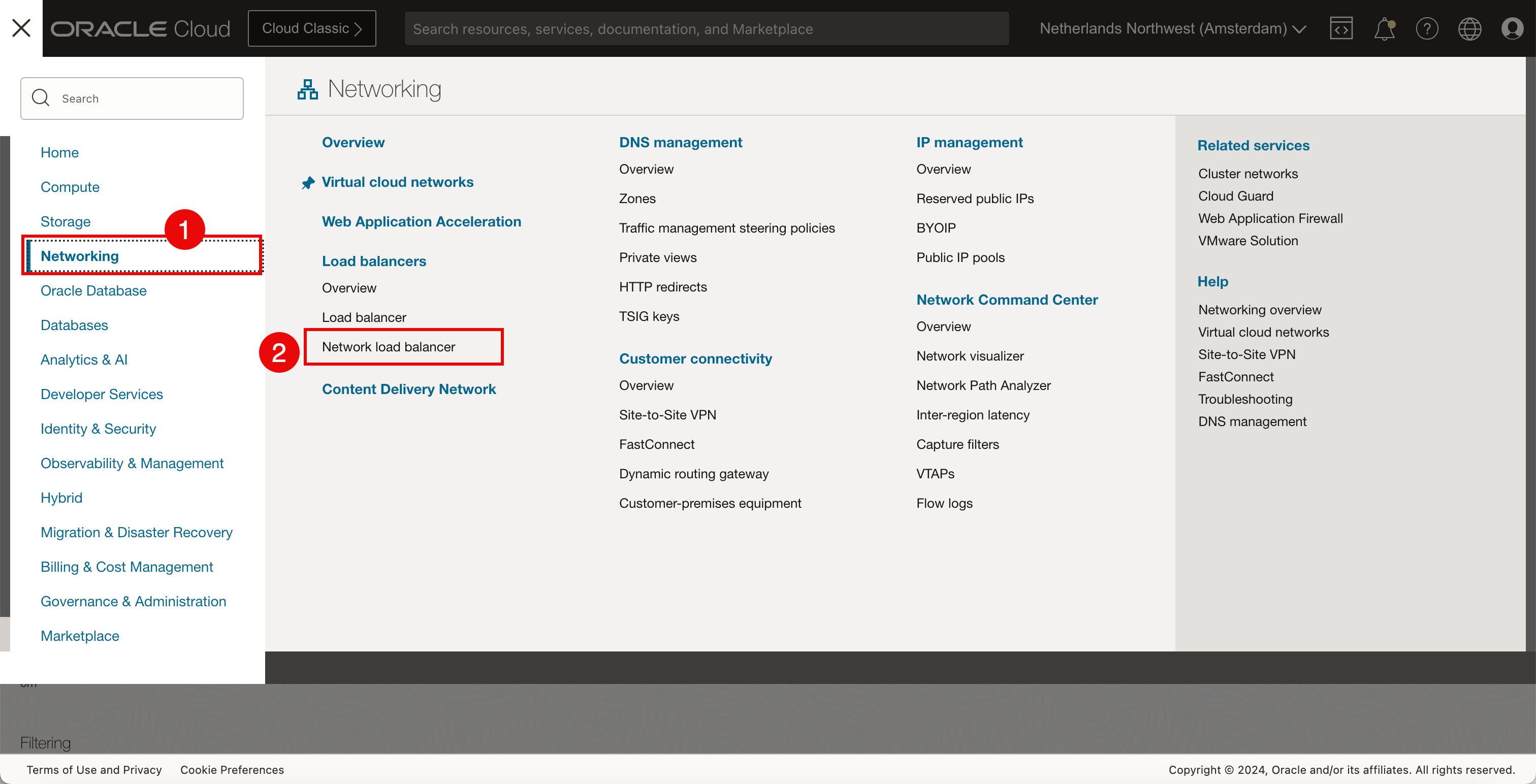

  1. Clique em Rede.
  2. Clique em Balanceador de carga da rede.

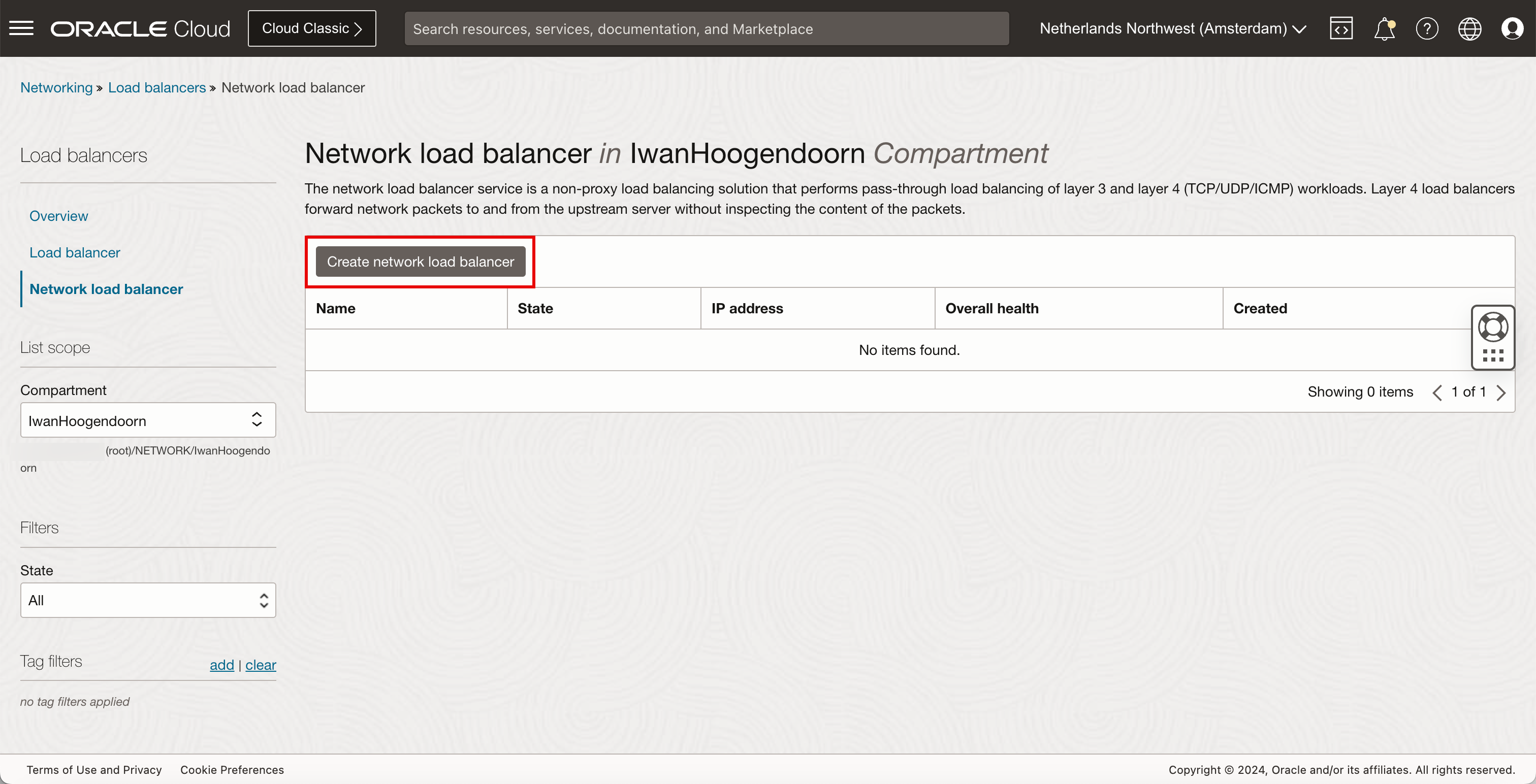

• Clique em Criar balanceador de carga da rede.

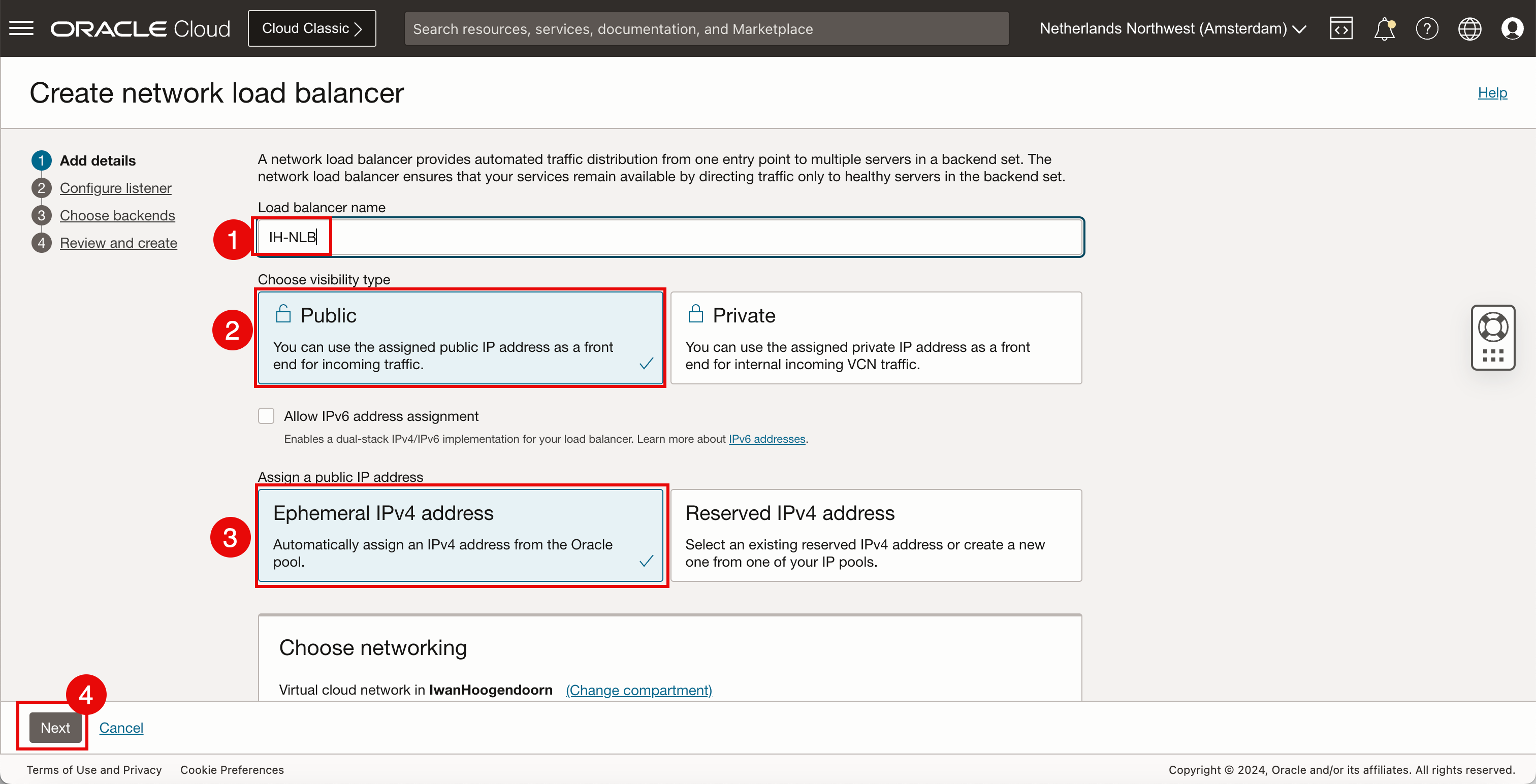

• Em Criar balanceador de carga de rede, digite as informações a seguir.

  1. Digite o Nome do balanceador de carga.
  2. Selecione Público para o tipo de visibilidade, pois queremos que esse balanceador de carga de rede possa ser acessado pela internet.
  3. Selecione Ephemeral IPv4 address como o endereço IP público.
  4. Clique em Próximo.

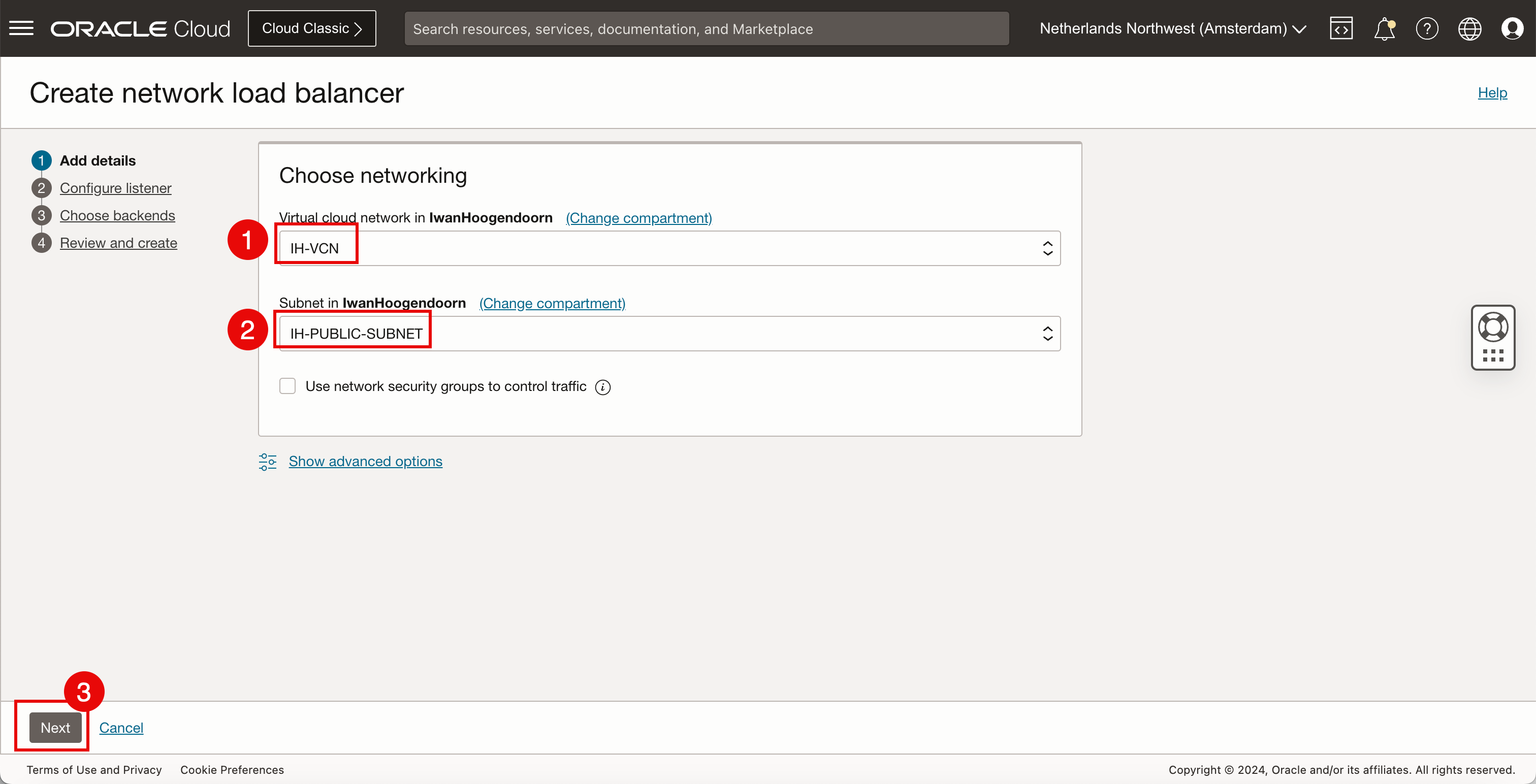

  1. Selecione a VCN criada na Tarefa 1.
  2. Selecione a sub-rede pública criada na Tarefa 2.
  3. Clique em Próximo.

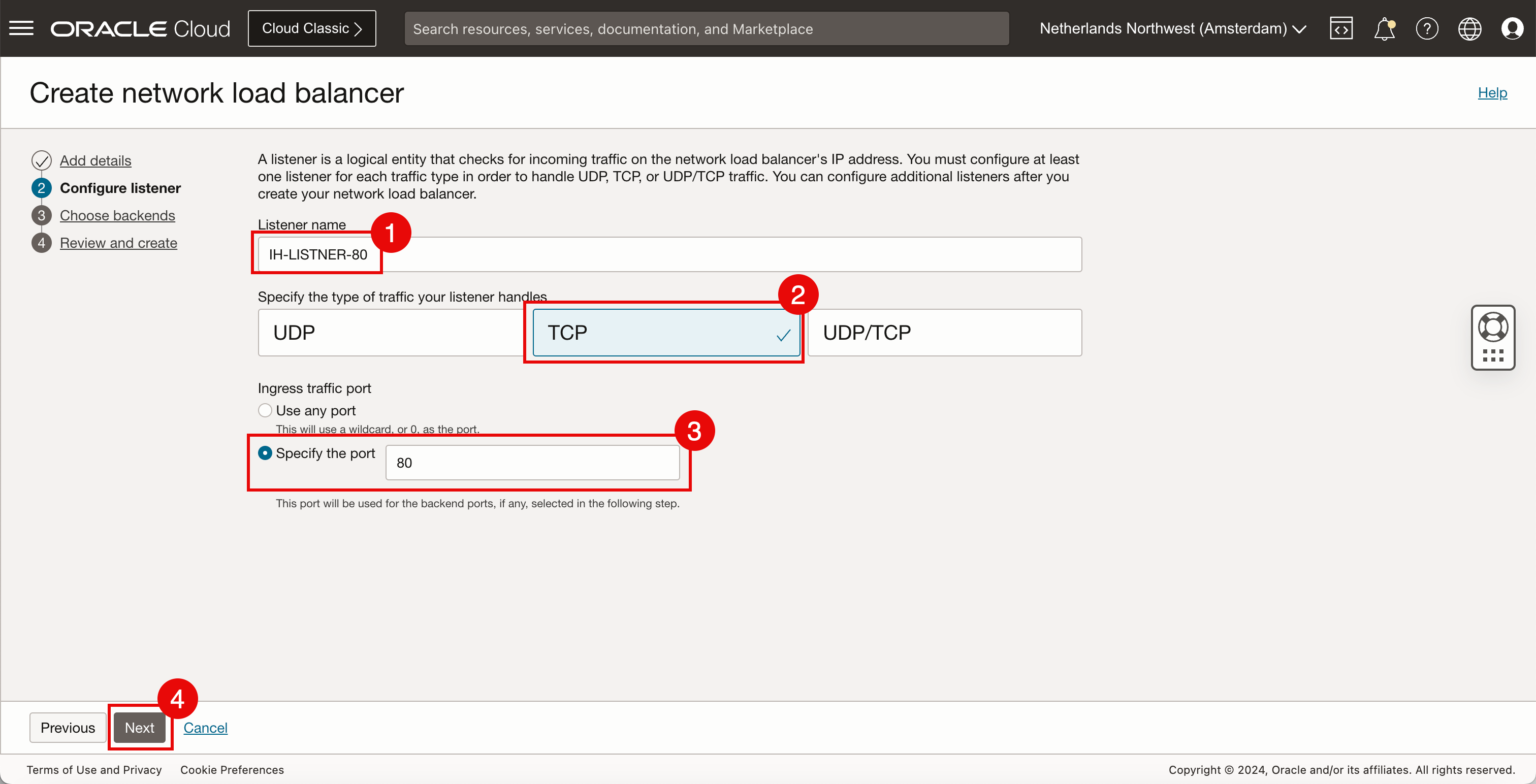

• Em Configurar listener, digite as informações a seguir.

  1. Informe o Nome do anunciante.
  2. Selecione TCP para o tipo de tráfego que o balanceador de carga de rede precisa atender.
  3. Selecione Especificar a porta e especifique a porta 80, pois queremos que o balanceador de carga de rede faça listening na porta TCP 80 para conexões de entrada.
  4. Clique em Próximo.

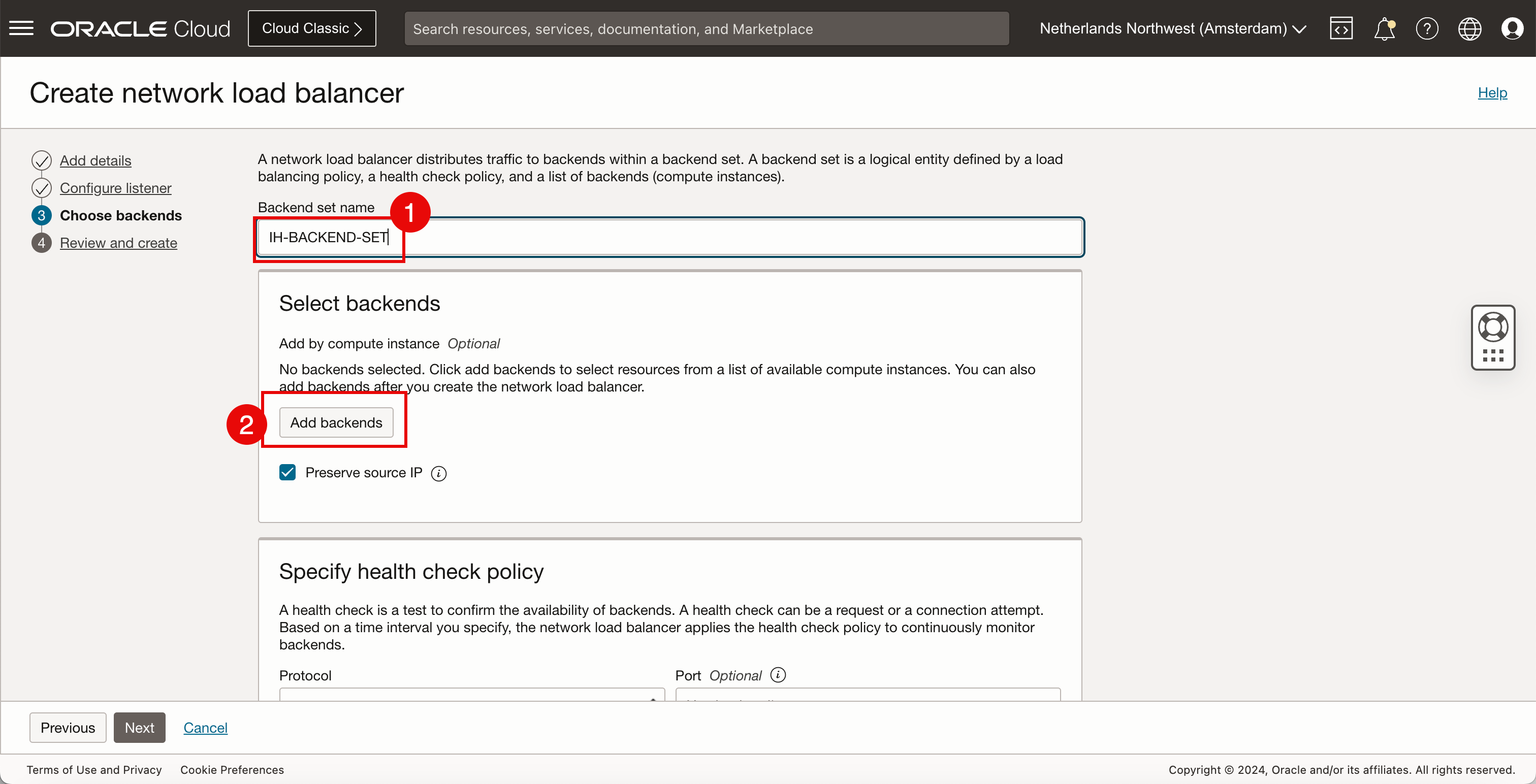

• Em Configurar backend, digite as informações a seguir.

  1. Informe o Nome do conjunto de backend.
  2. Clique em Adicionar back-ends.

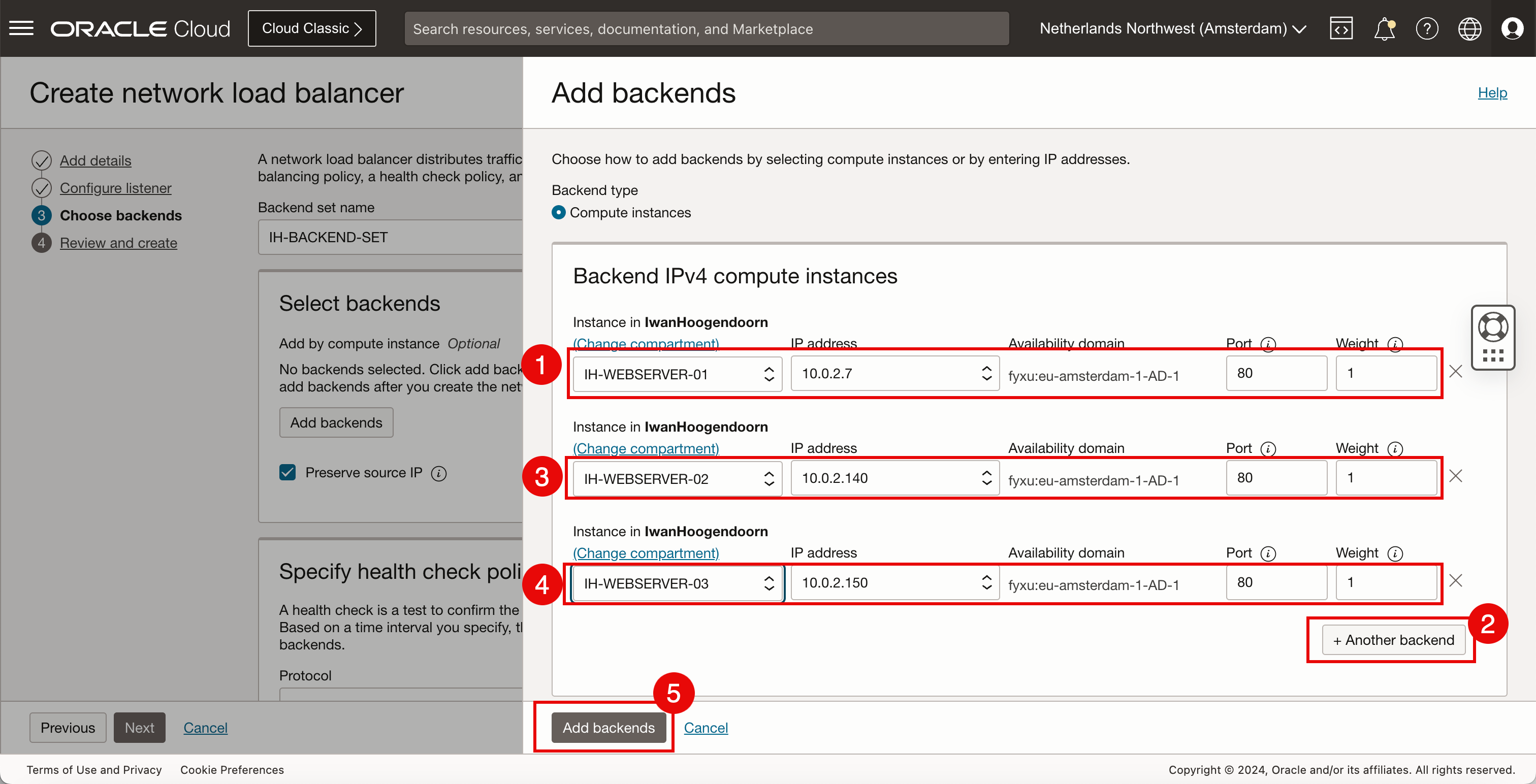

  1. Certifique-se de que a primeira instância do OCI Compute esteja selecionada com a porta correta. Manteremos o Peso padrão por enquanto.
  2. Clique em + Outro backend.
  3. Certifique-se de que a segunda instância do OCI Compute esteja selecionada com a porta correta. Manteremos o Peso padrão por enquanto.
  4. Certifique-se de que a terceira instância do OCI Compute esteja selecionada com a porta correta. Manteremos o Peso padrão por enquanto.
  5. Clique em Adicionar back-ends.

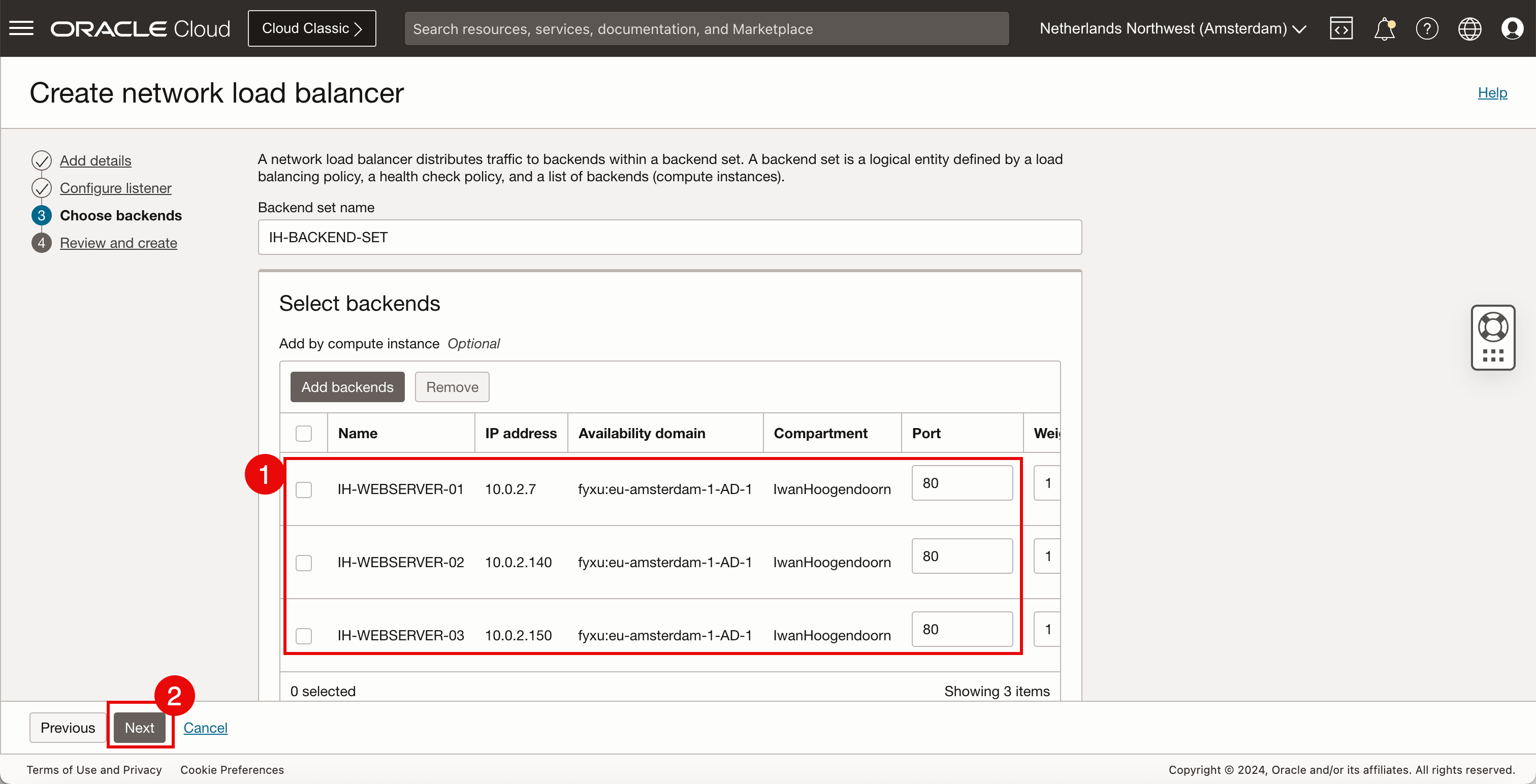

  1. Verifique os backends.
  2. Clique em Próximo.



• Na seção Especificar política de verificação de integridade, especifique as informações a seguir.

  1. Selecione HTTP como o Protocolo a ser usado para verificar os servidores de backend.
  2. Selecione a porta 80 como a Porta a ser usada para verificar os servidores de backend.
  3. Clique em Próximo.

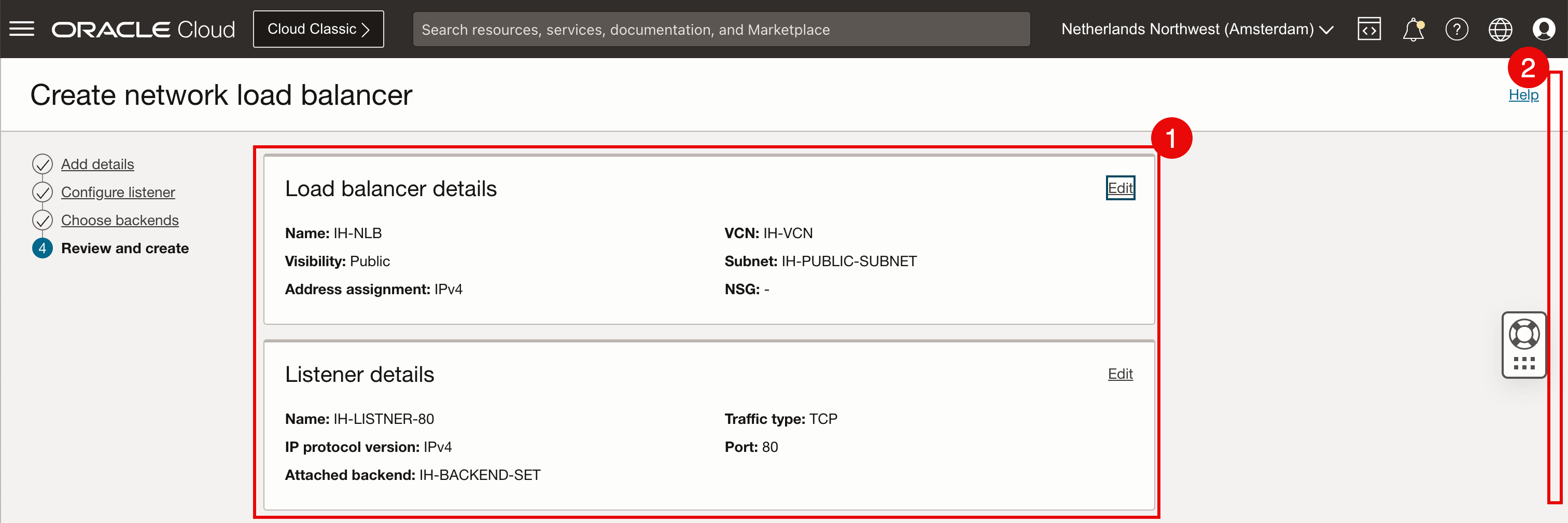

  1. Verifique os Detalhes do balanceador de carga e os Detalhes do listener.
  2. Rolar para Baixo.

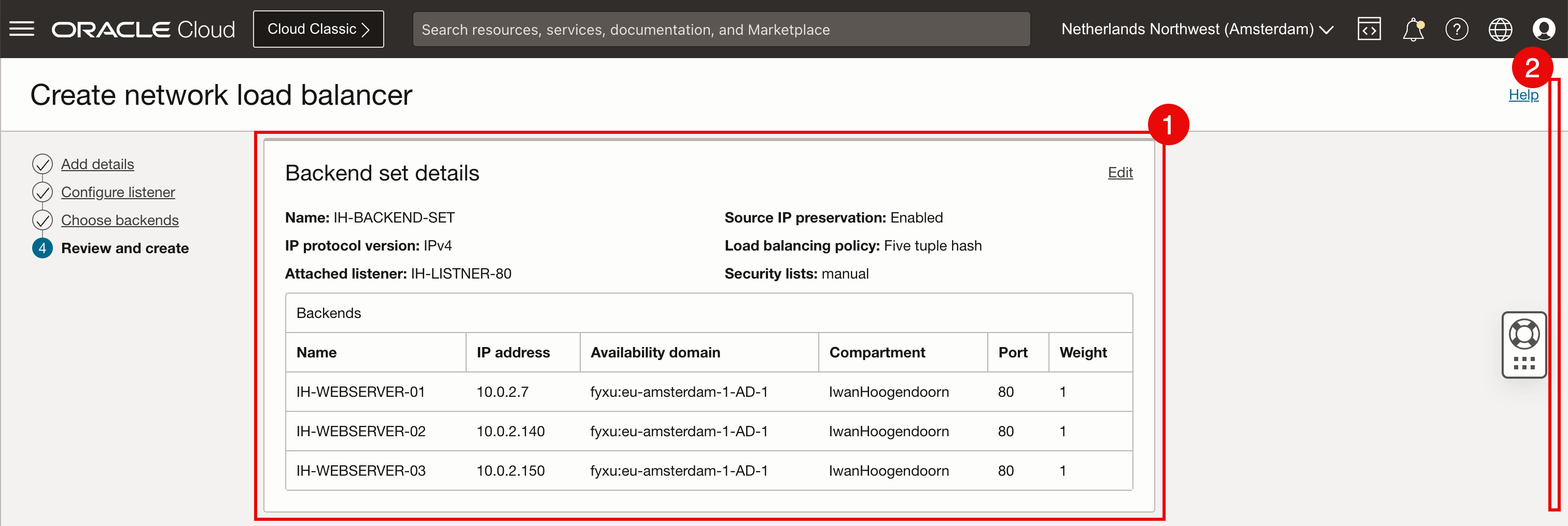

  1. Verifique os Detalhes do conjunto de backend.
  2. Rolar para Baixo.

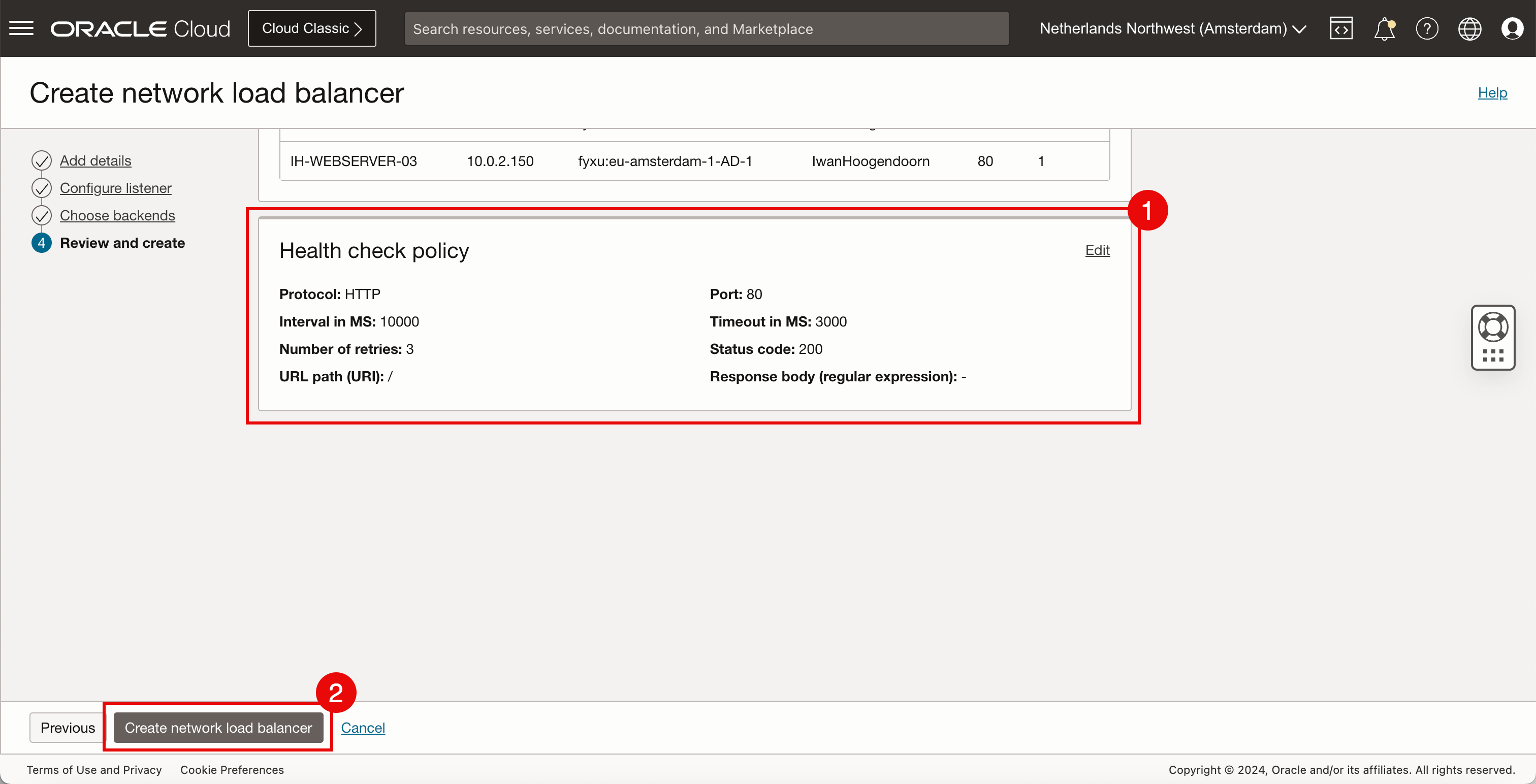

  1. Revise a Política de verificação de integridade.
  2. Clique em Criar balanceador de carga da rede.

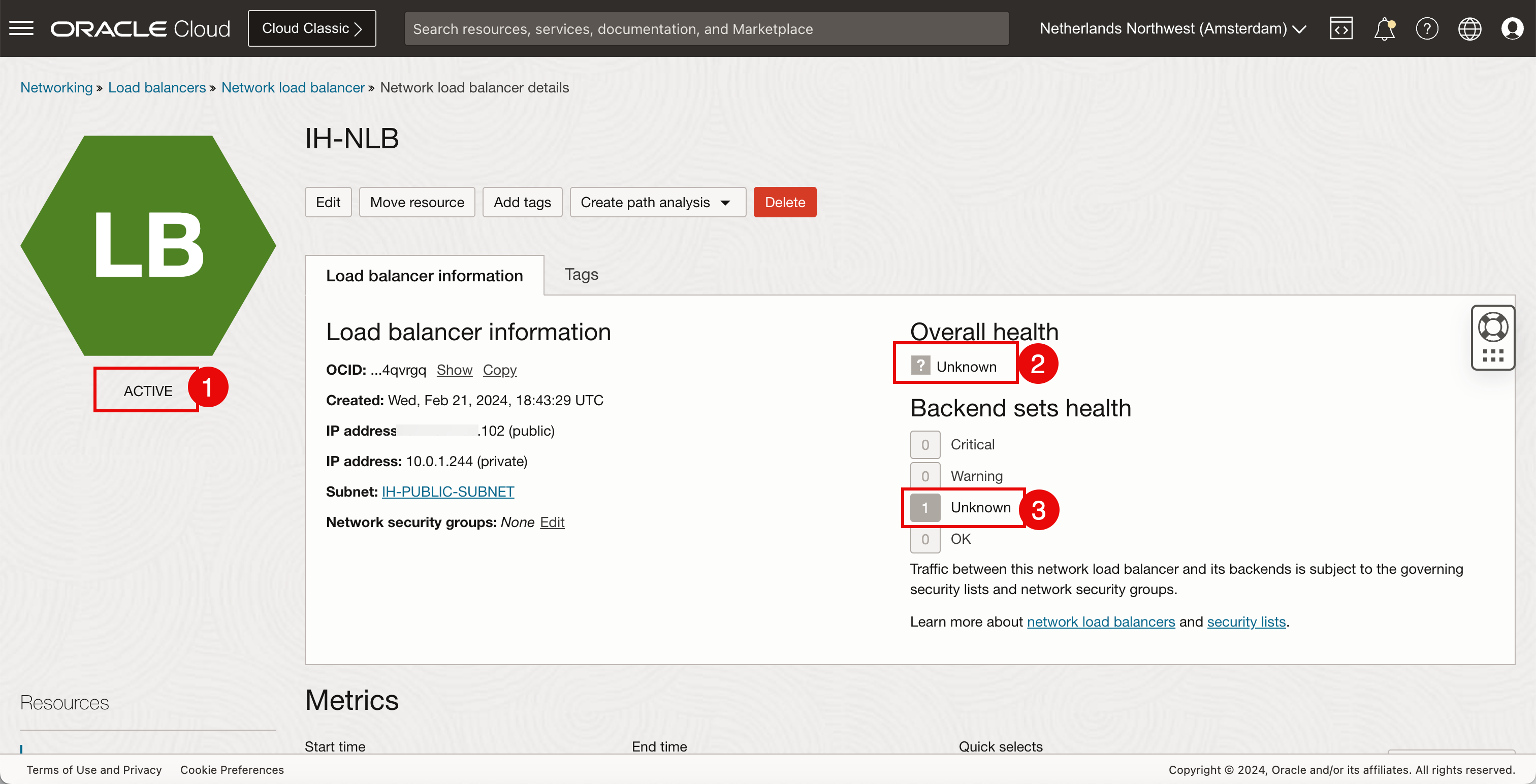

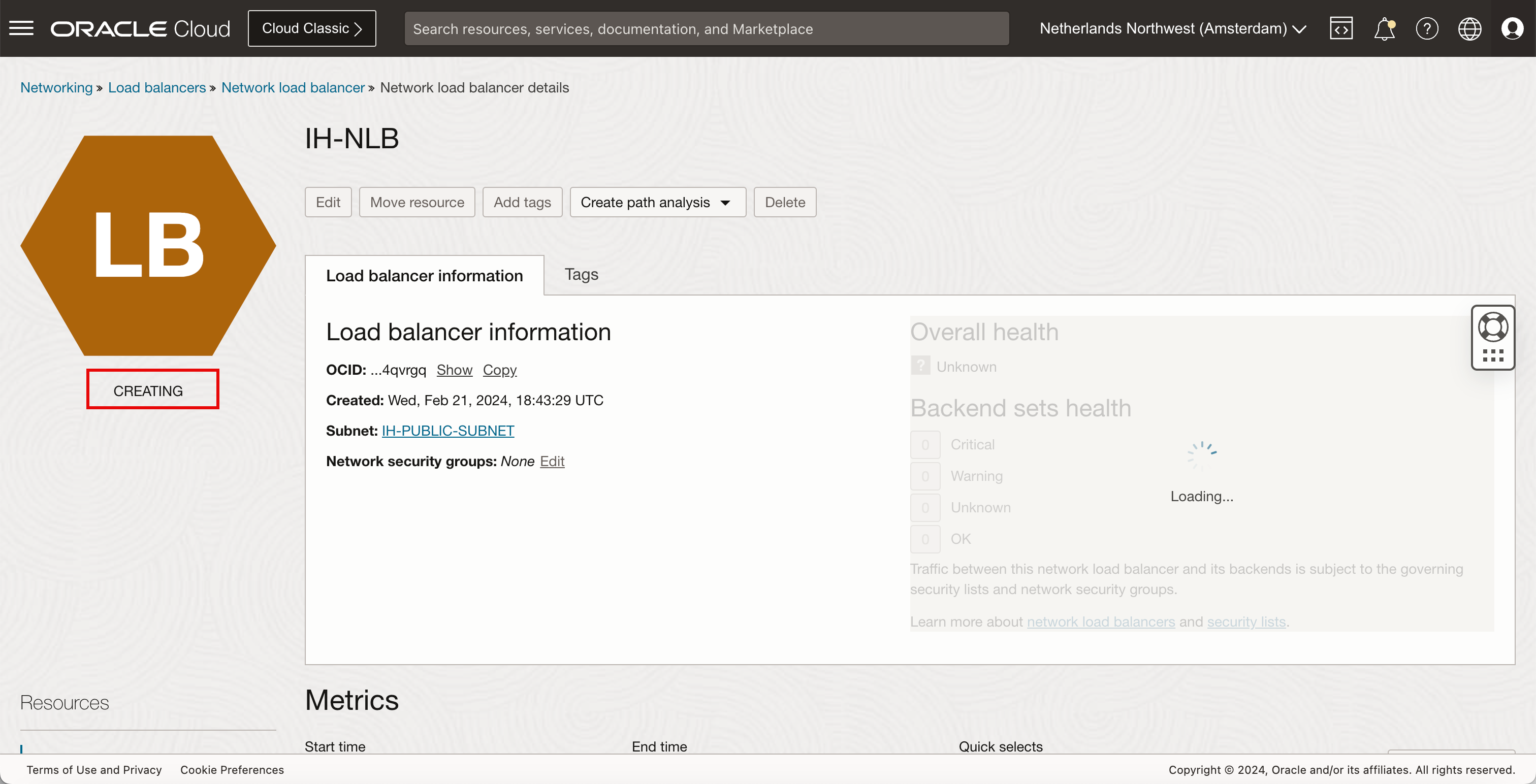

• Quando o balanceador de carga de rede for criado, o status começará com CREATING.



  1. Após alguns minutos, o status será alterado para ACTIVE.
  2. Como a política de verificação de integridade ainda precisa ser iniciada, pode ser que a integridade geral seja iniciada com o status Desconhecido.
  3. O mesmo vale para a integridade do conjunto de backend que pode começar com o status Desconhecido.

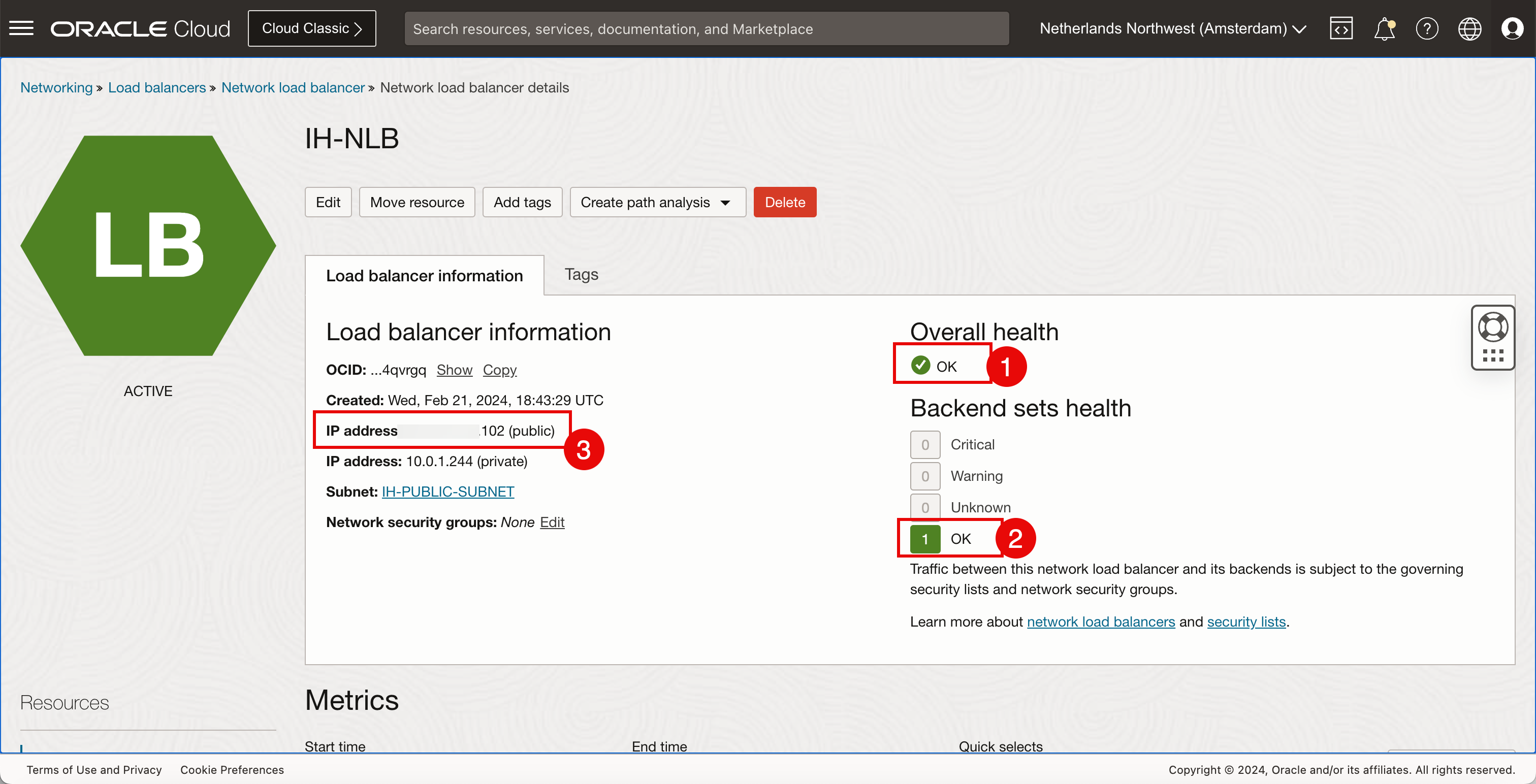

  1. Depois de algum tempo, a integridade geral é definida como OK.
  2. A integridade do conjunto de backend também é definida como OK.
  3. Anote o endereço IP público designado ao balanceador de carga de rede.

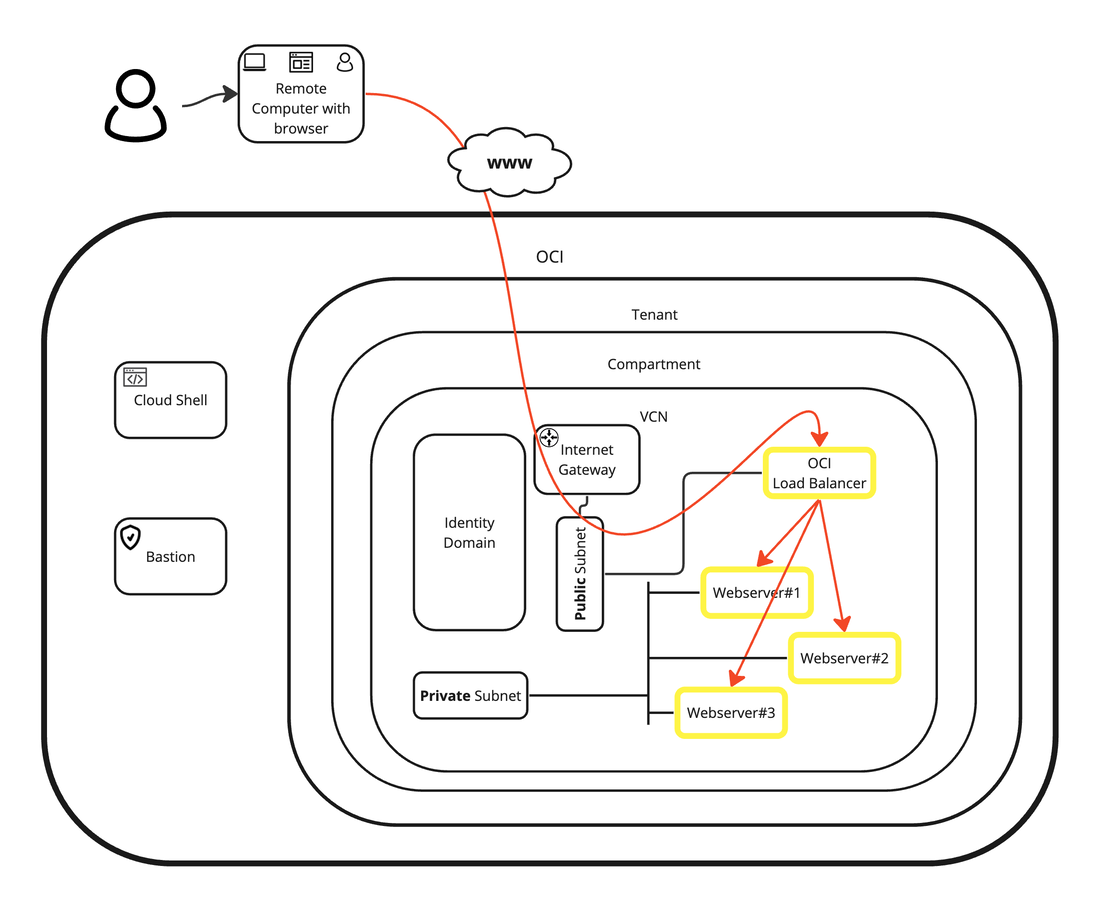

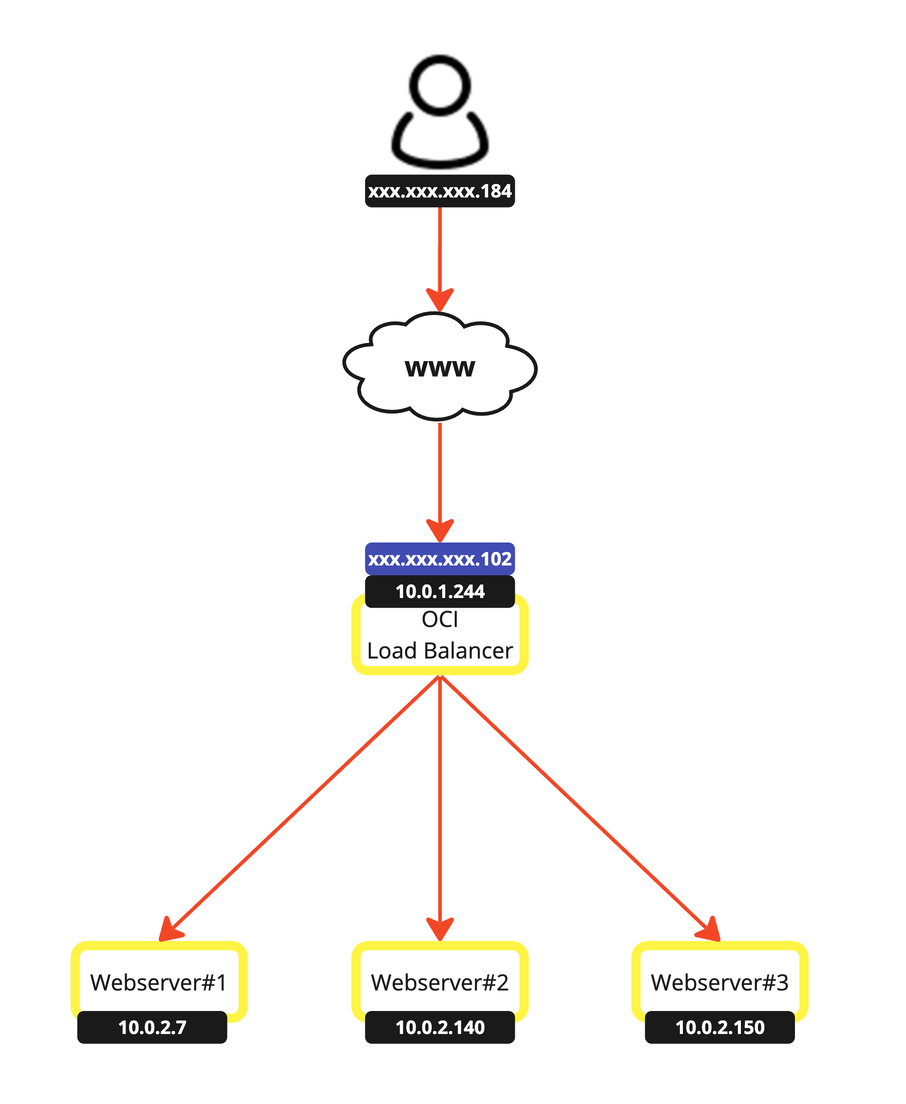

Criamos a configuração mostrada na imagem a seguir.

Tarefa 5: Testar o novo Balanceador de Carga de Rede do OCI

• Criamos todas as três instâncias do OCI e o balanceador de carga de rede. É hora de testar o balanceador de carga de rede.

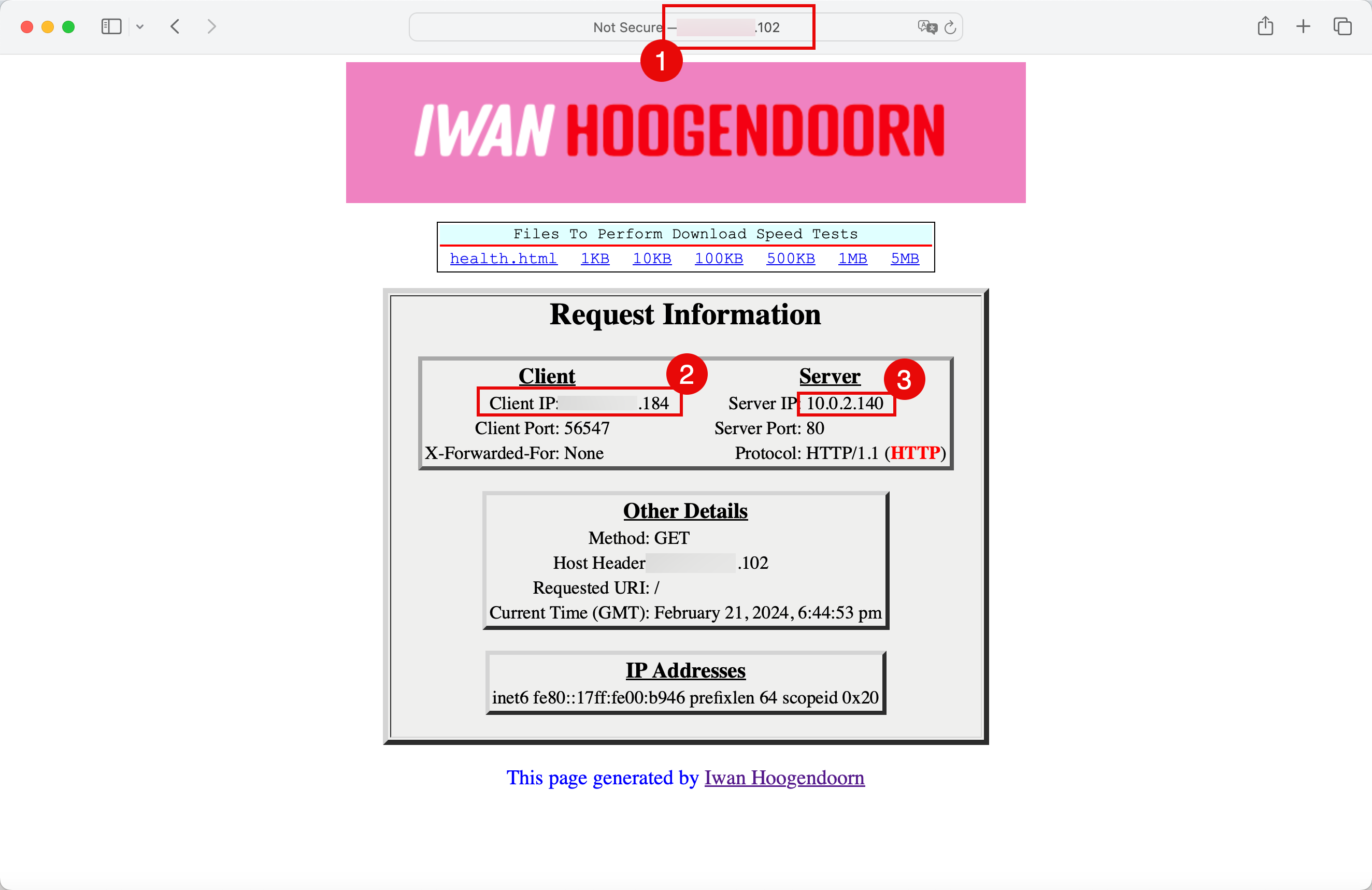

  1. Abra o browser e informe o endereço IP público do balanceador de carga de rede.
  2. Observe o endereço IP do cliente público do qual estamos navegando.
  3. Observe o endereço IP do servidor privado, que é o endereço IP de uma das instâncias do OCI Compute.



• Selecione o algoritmo usado para a instância do OCI Compute.

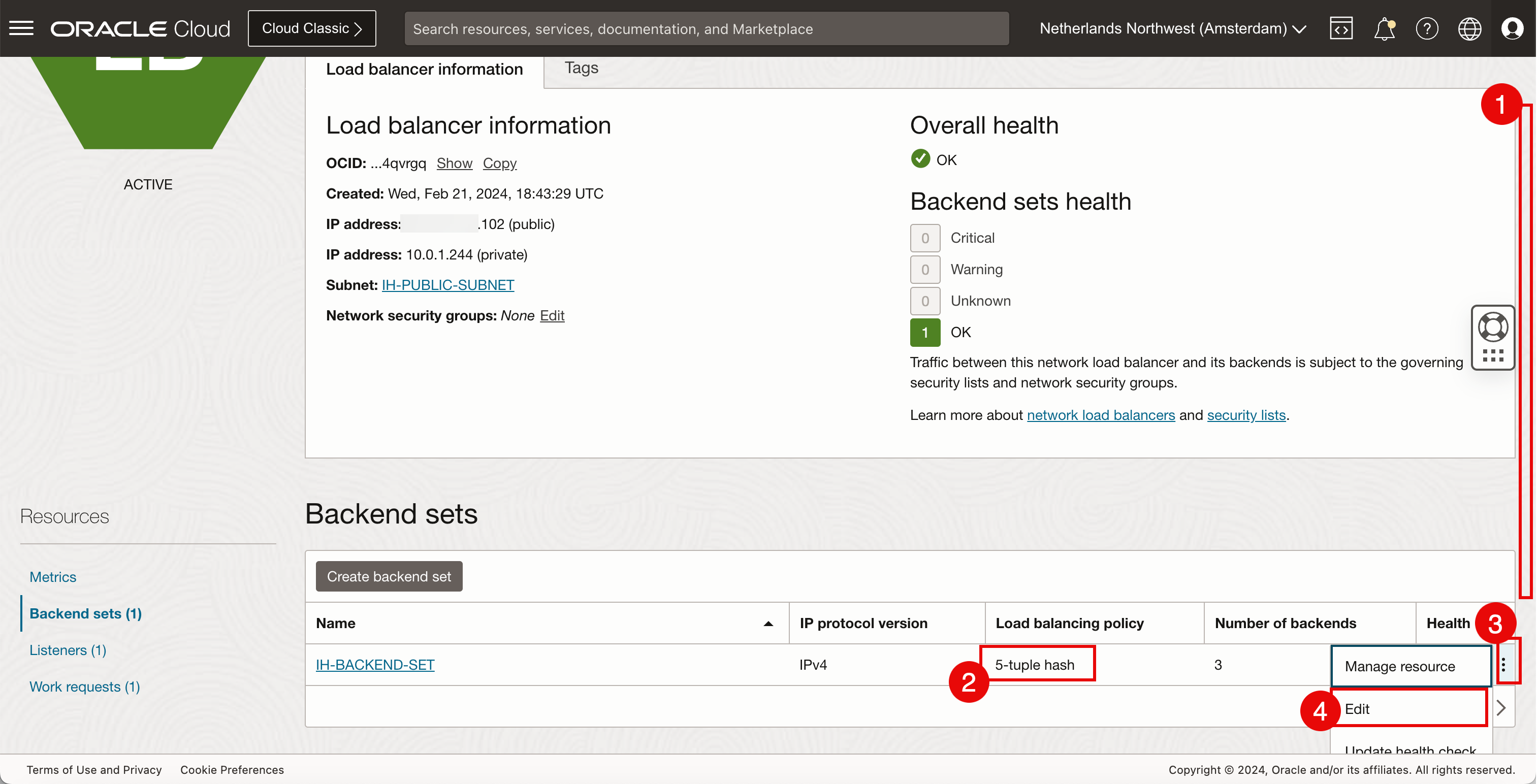

  1. Rolar para Baixo
  2. Observe que a Política de balanceamento de carga padrão está definida como 5-tuple-hash.
  3. Para alterar isso ou revisar as outras opções, clique nos três pontos.
  4. Clique em Editar.

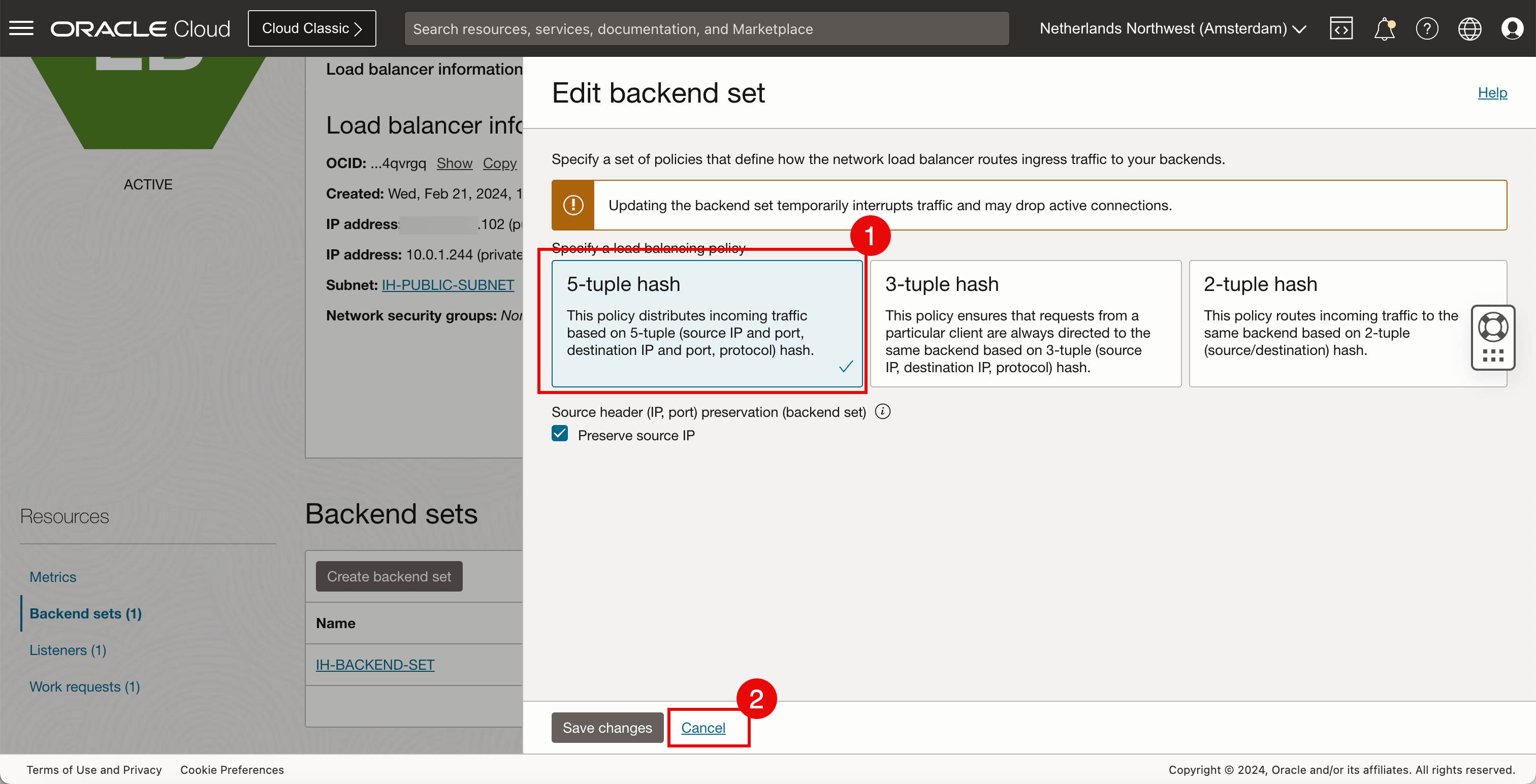

  1. Observe que 5-tuple-hash está selecionado.
  2. Clique em Cancelar.



• Voltar ao navegador.

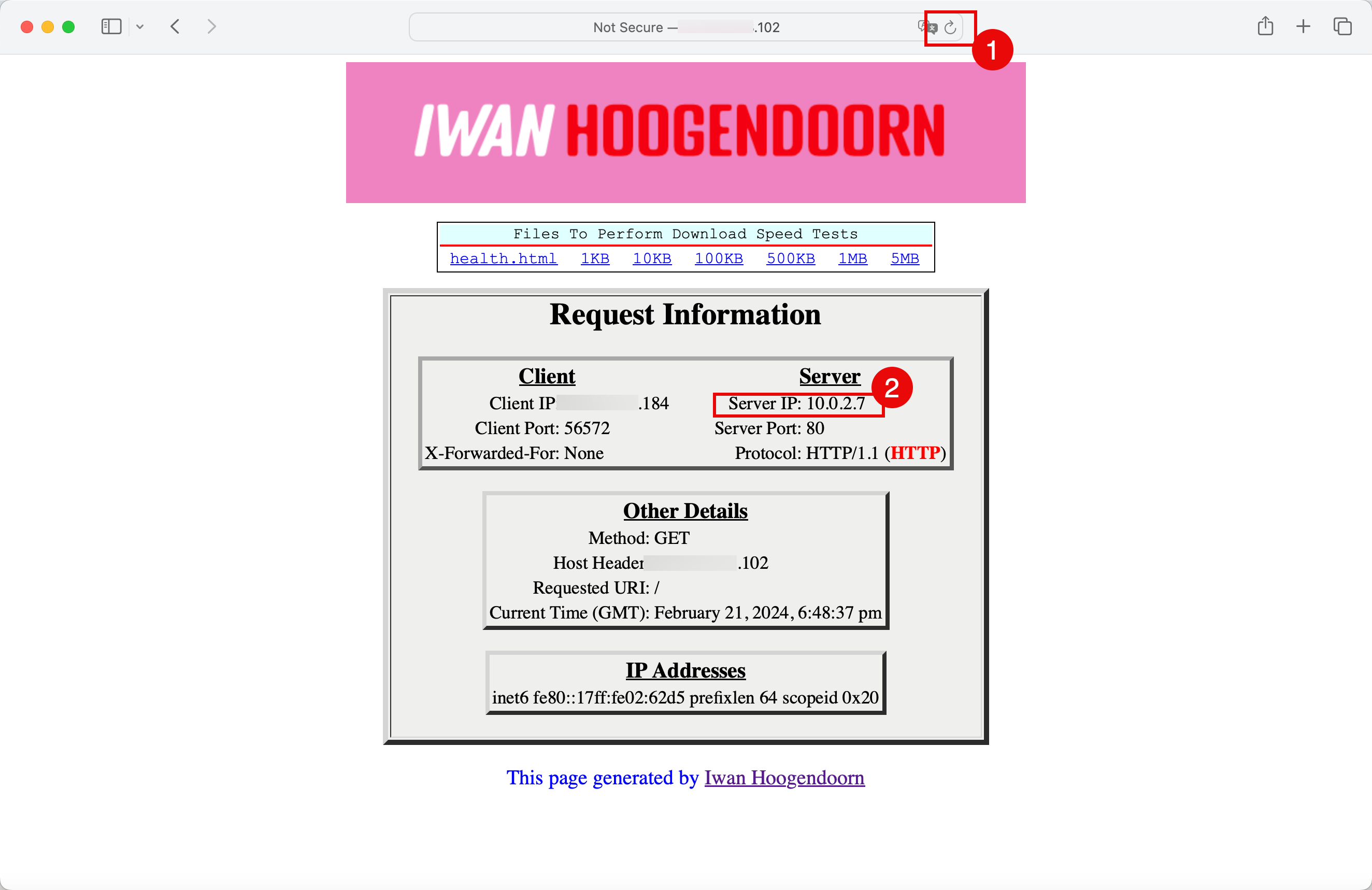

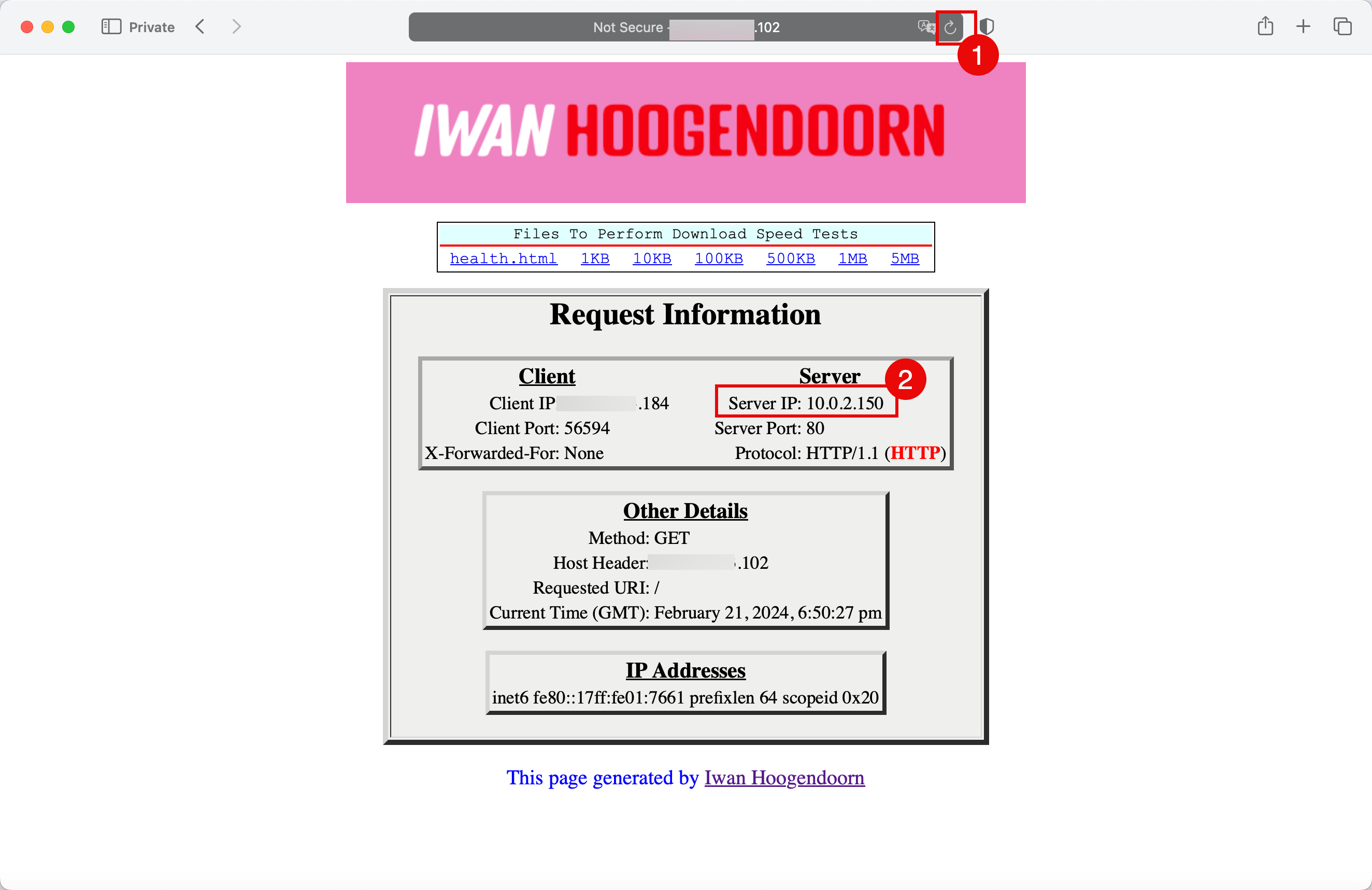

  1. Clique no ícone Atualizar.
  2. Observe que o endereço IP do servidor privado, que é o endereço IP de uma das instâncias do OCI Compute, foi alterado de 10.0.2.140 para 10.0.2.7. Isso confirma que o balanceador de carga de rede está funcionando.

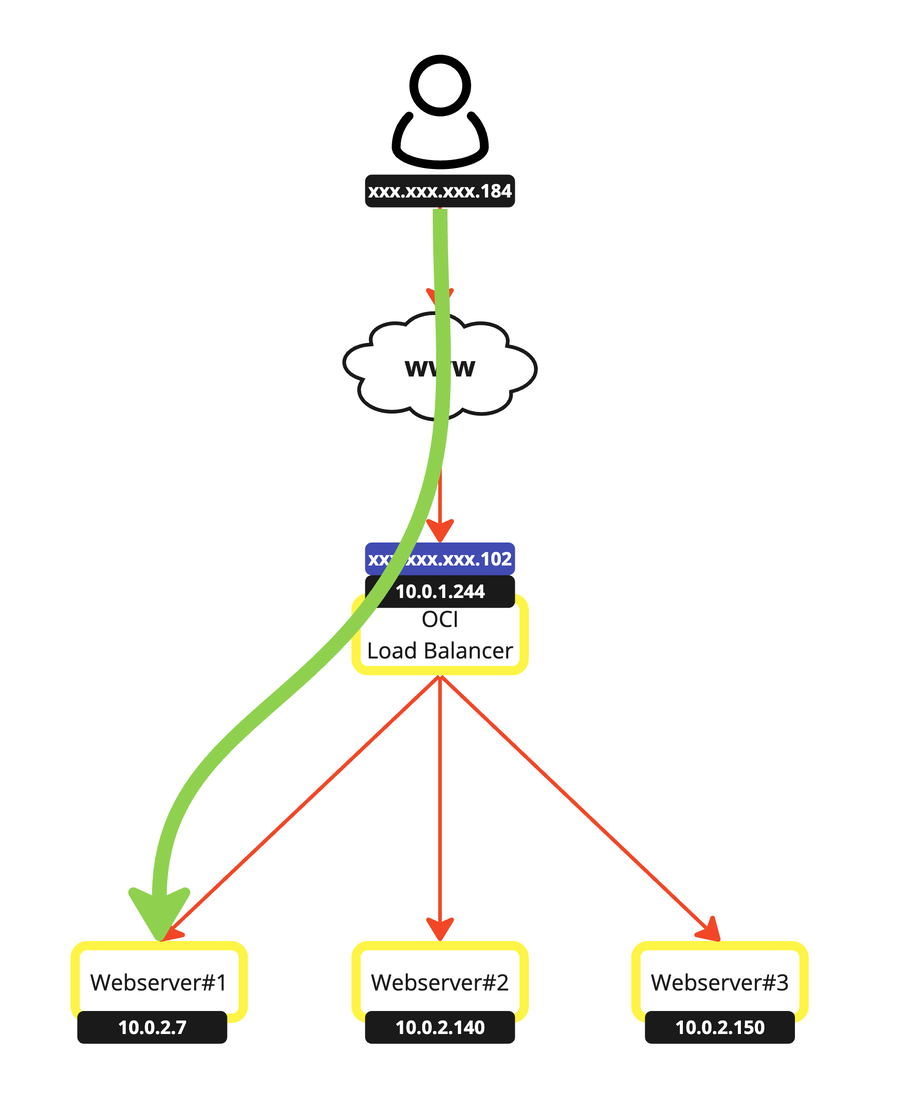

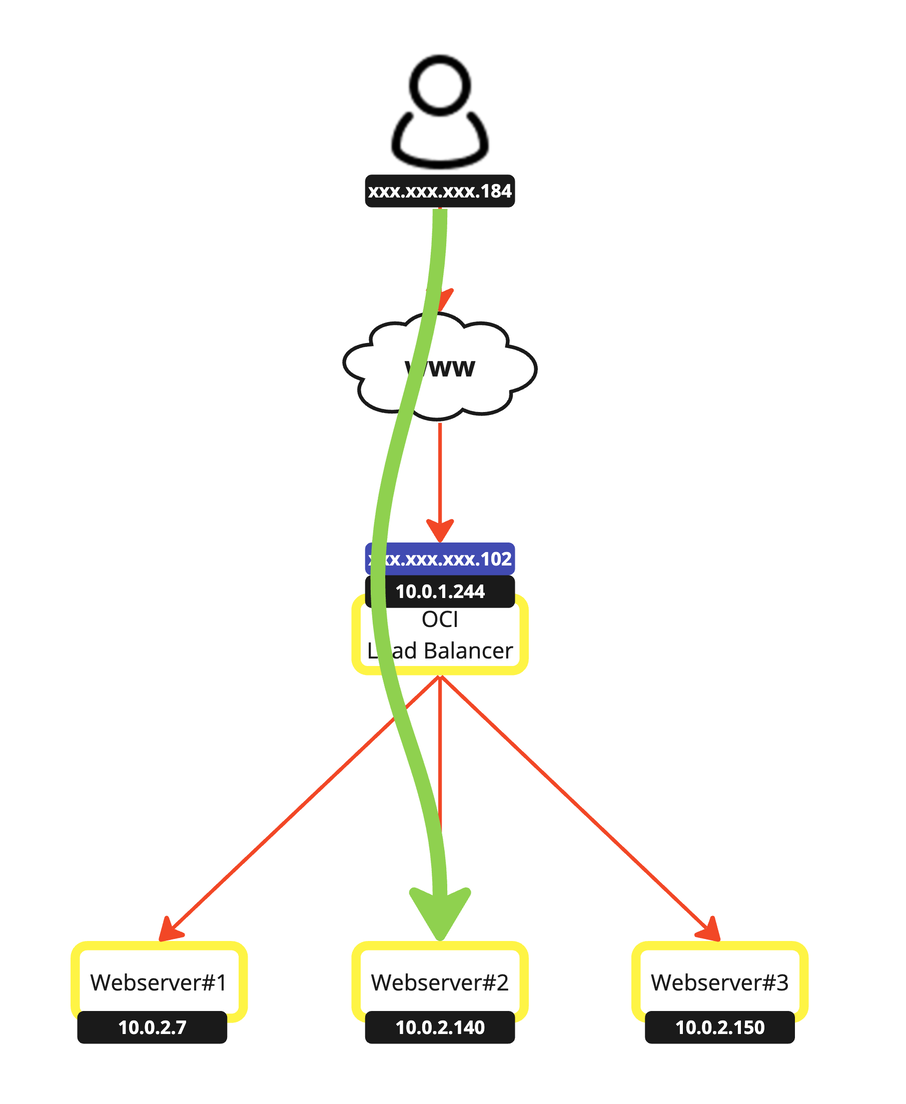

  A representação visual do caminho que é tomado.

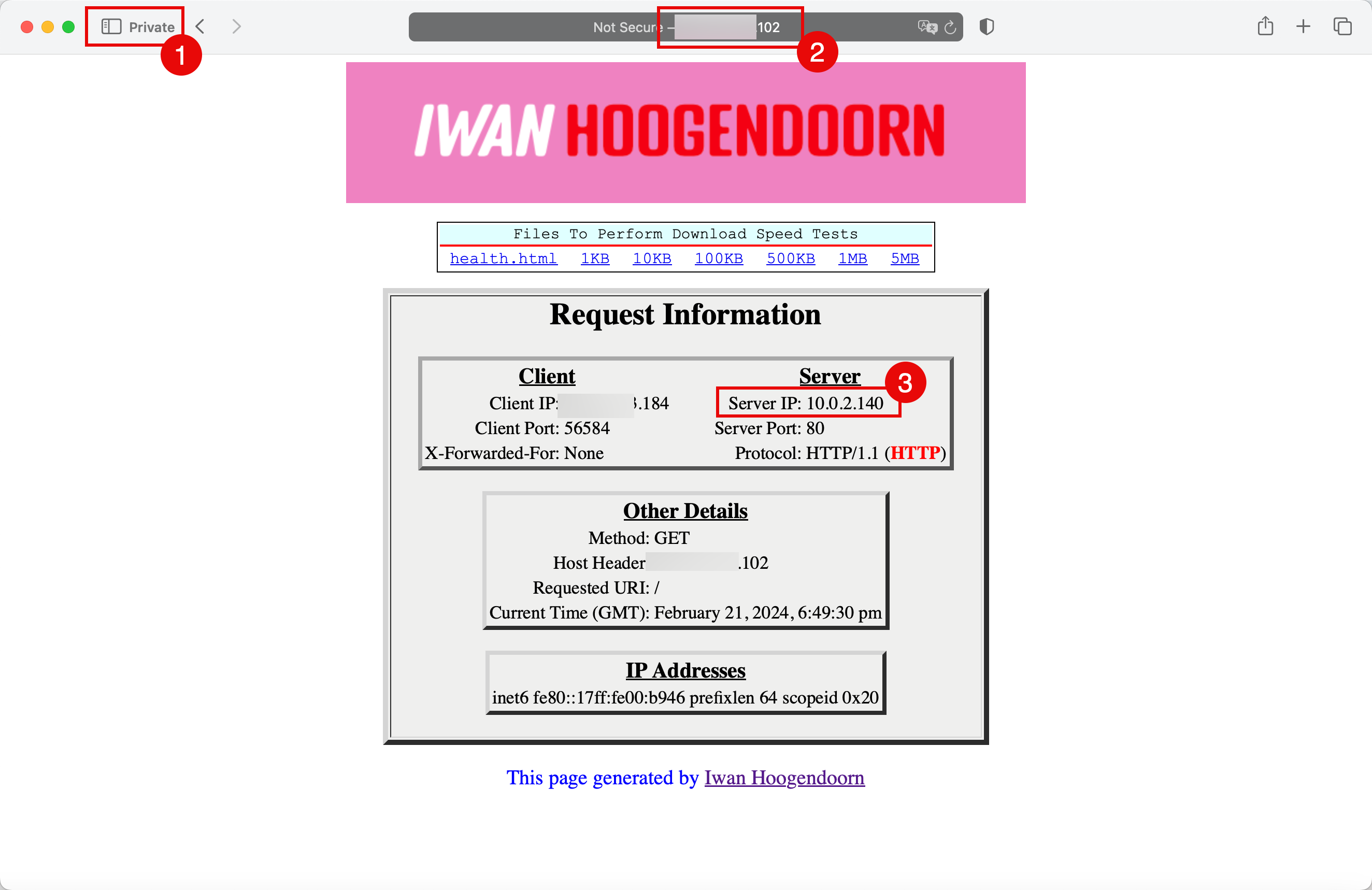

  1. Abra o navegador no modo privativo ou anônimo.
  2. Navegue até o endereço IP público do balanceador de carga de rede.
  3. Observe que o endereço IP do servidor privado, que é o endereço IP de uma das instâncias do OCI Compute, foi alterado de 10.0.2.7 para 10.0.2.140.

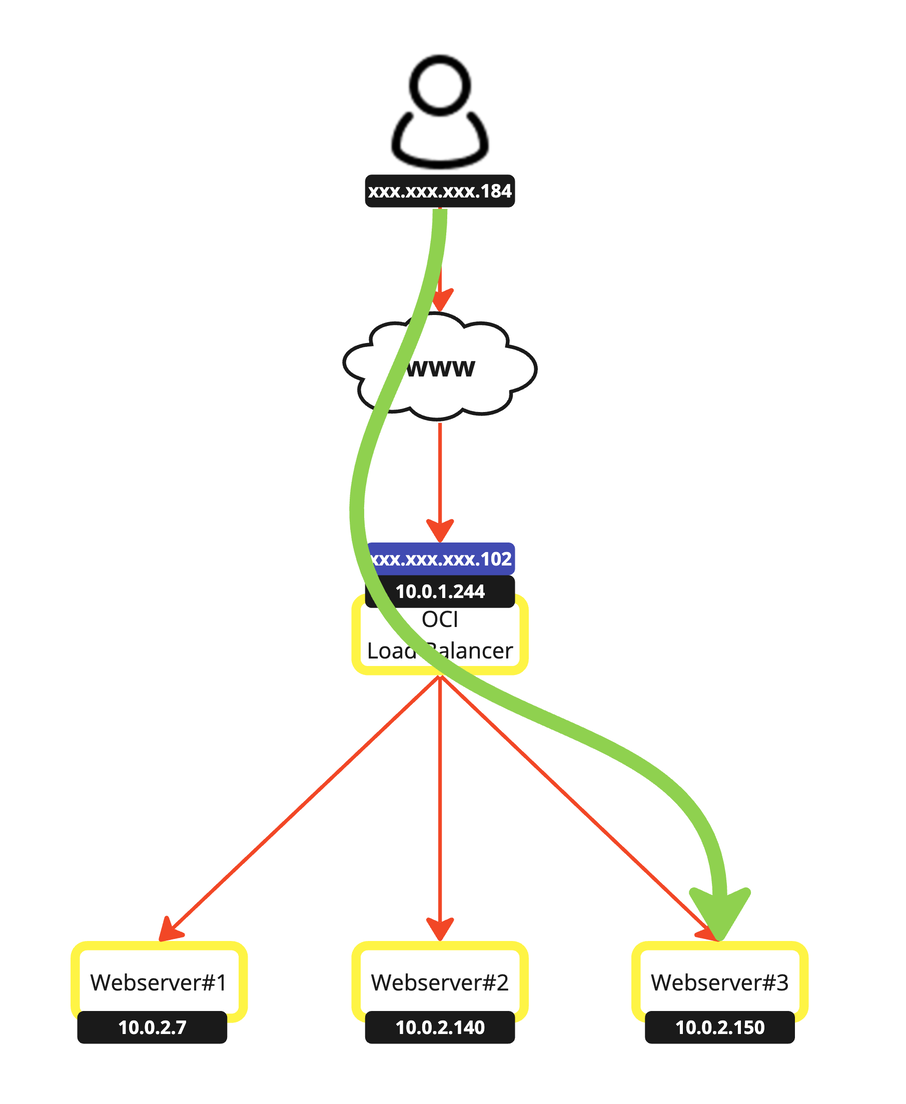

  A representação visual do caminho que é tomado.



  1. Clique no ícone Atualizar.
  2. Observe que o endereço IP do servidor privado, que é o endereço IP de uma das instâncias do OCI Compute, foi alterado de 10.0.2.140 para 10.0.2.150.



  A representação visual do caminho que é tomado.



• Vamos fazer um teste final e desativar duas instâncias do OCI Compute.

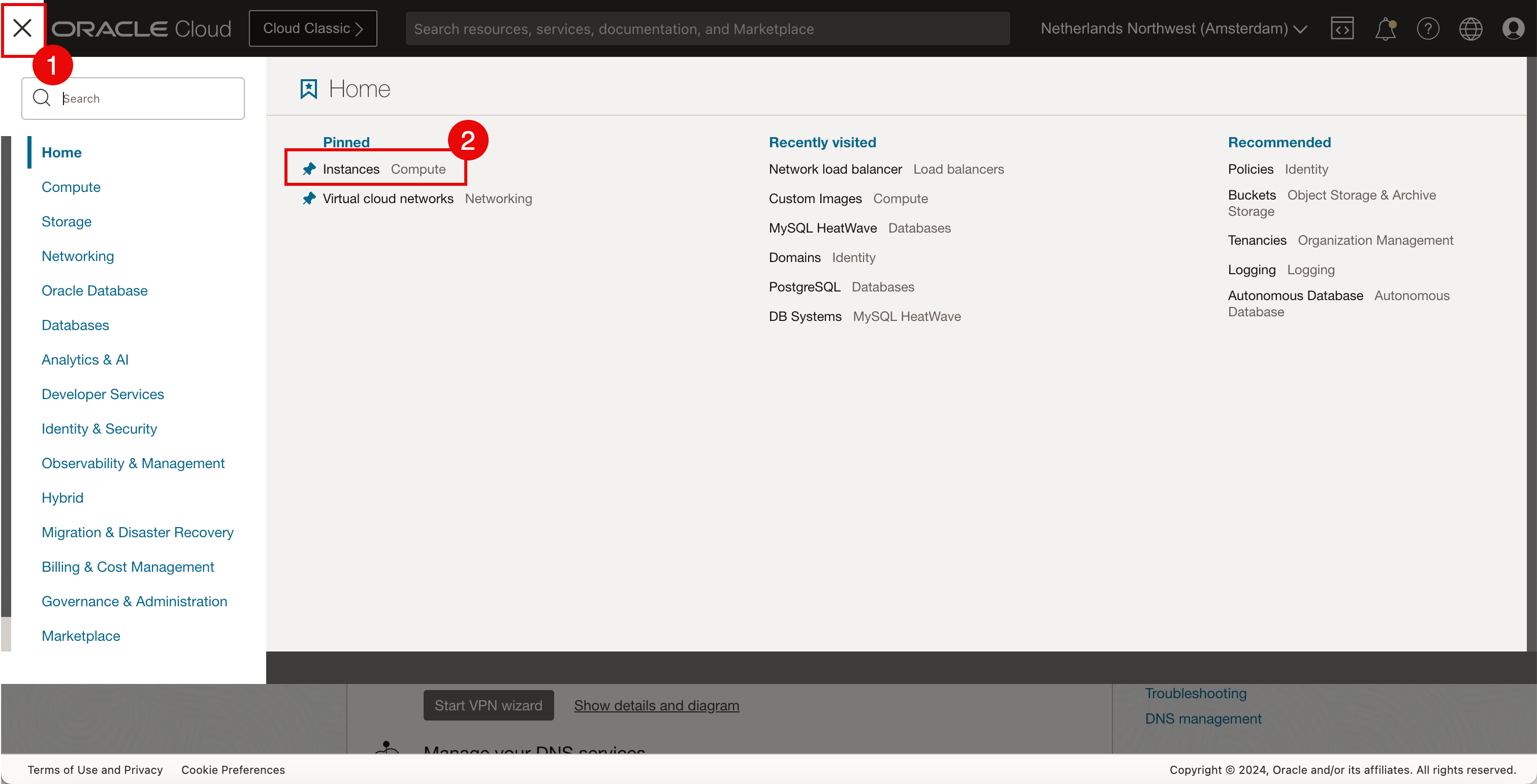

  1. Clique no menu de hambúrguer no canto superior esquerdo
  2. Clique em Instâncias.

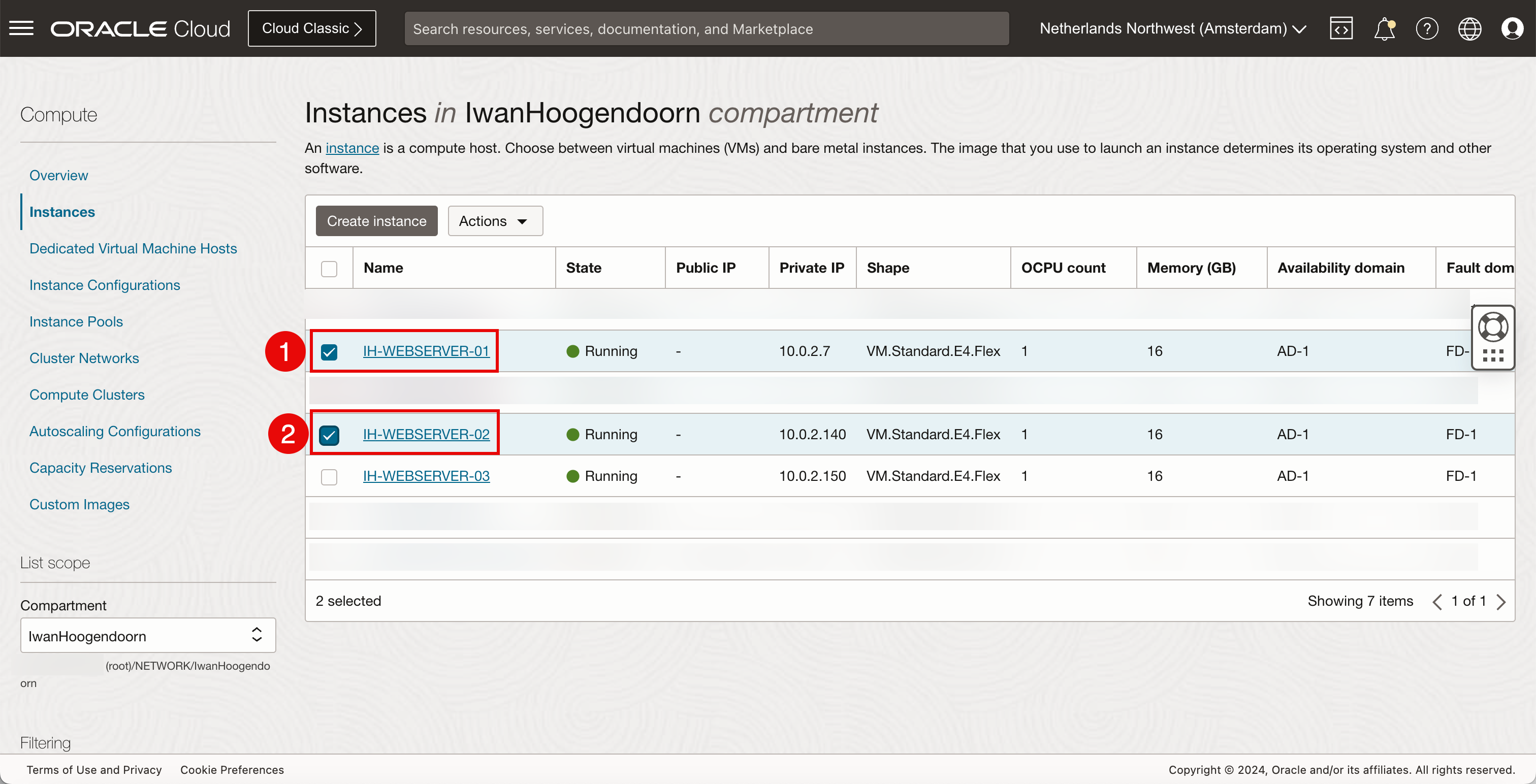

  1. Selecione a primeira instância do OCI Compute.
  2. Selecione a segunda instância do OCI Compute.

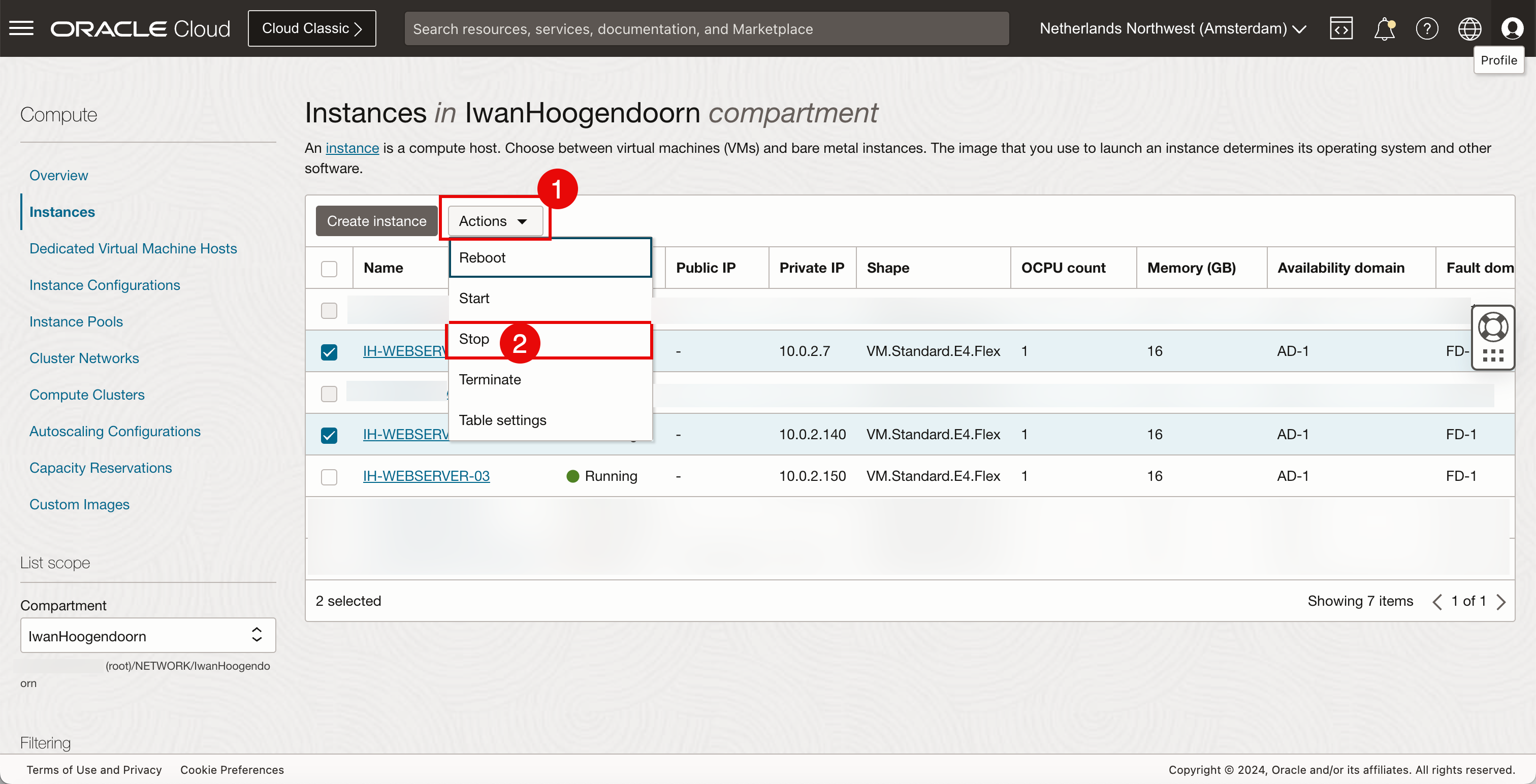

  1. Clique em Ações.
  2. Clique em Parar.



• Clique em Parar.

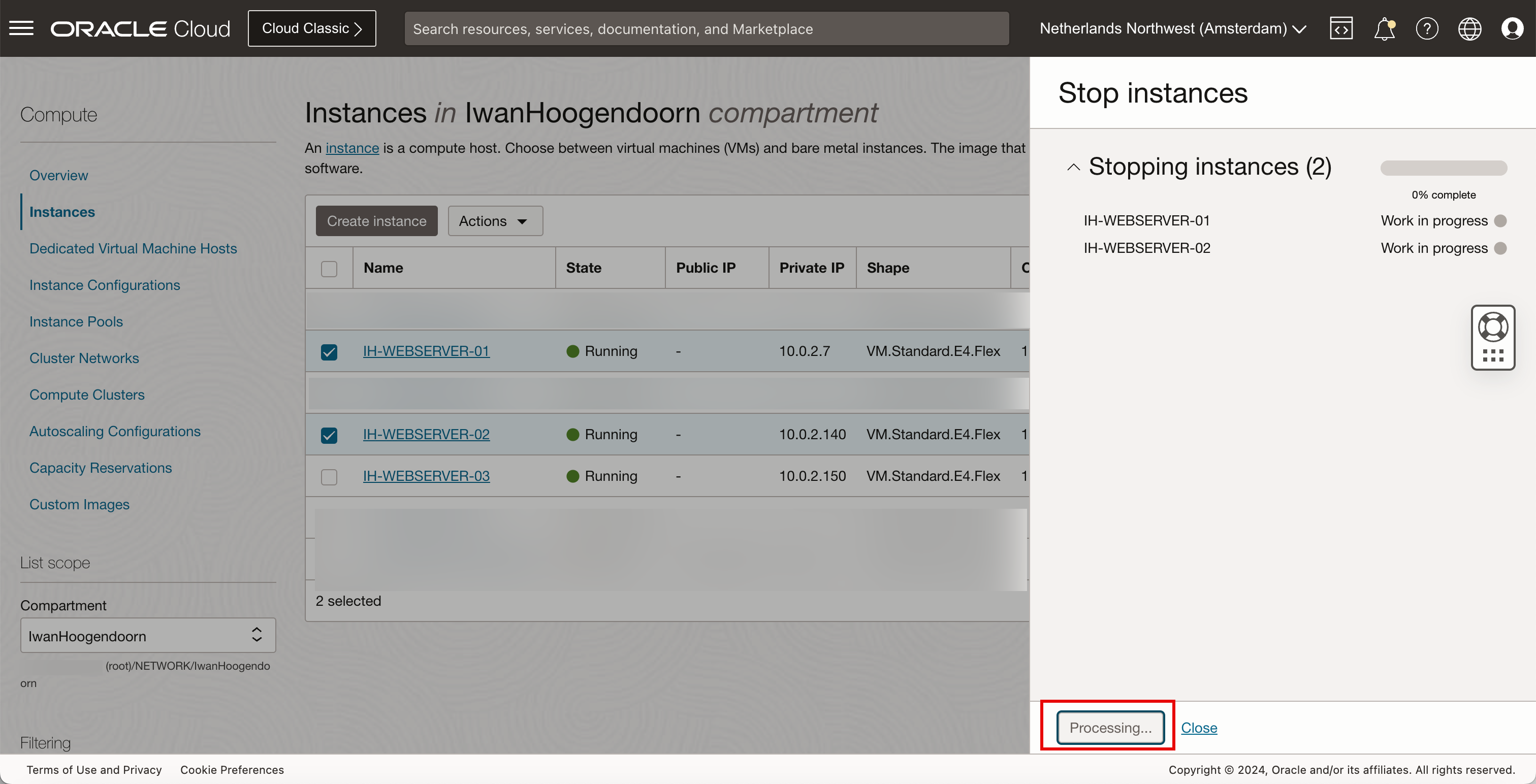

  A interrupção está sendo processada.



• Clique em Fechar.

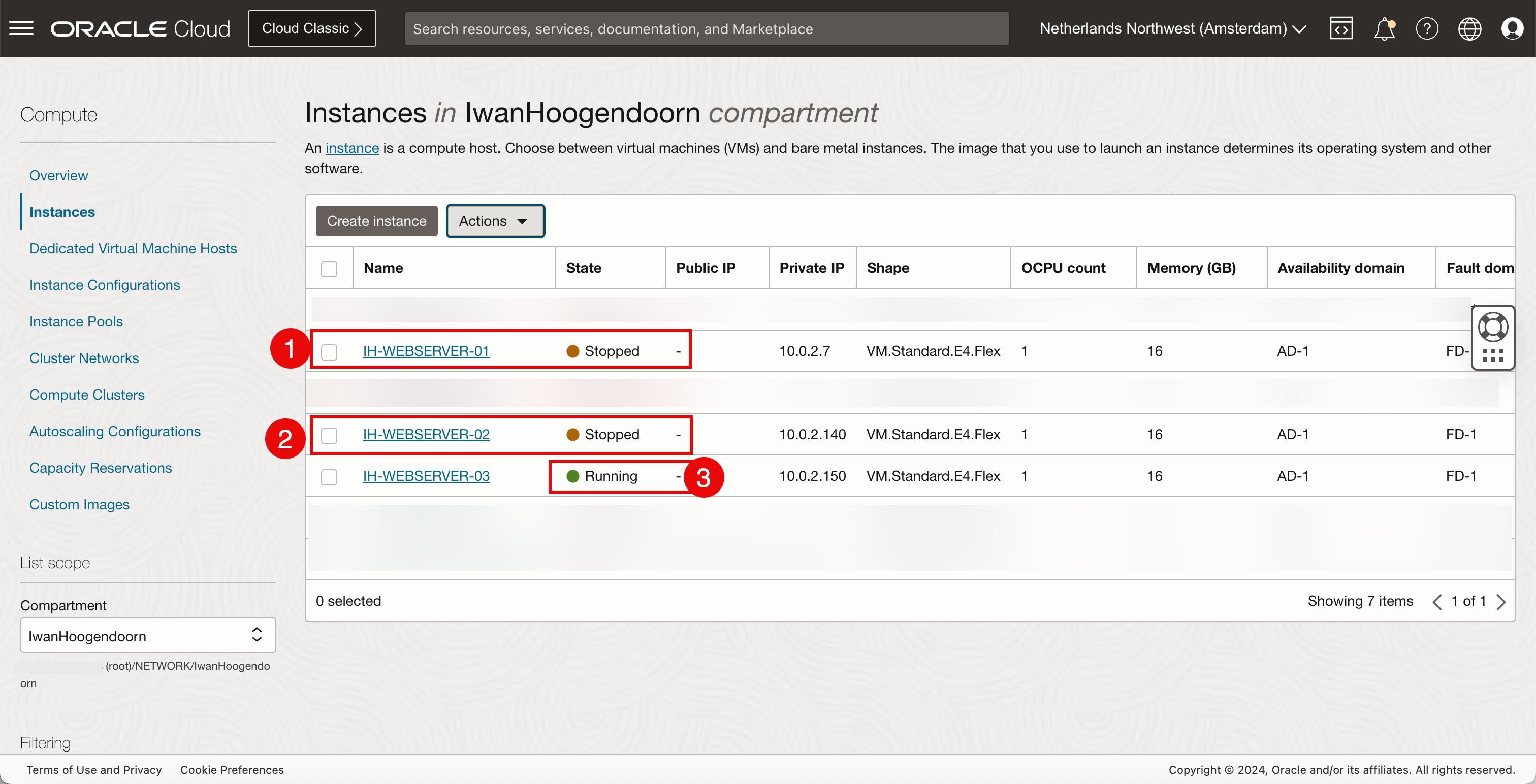

  1. Observe que a primeira instância do OCI Compute foi interrompida.
  2. Observe que a segunda instância do OCI Compute foi interrompida.
  3. Observe que a terceira instância do OCI Compute ainda está em execução.

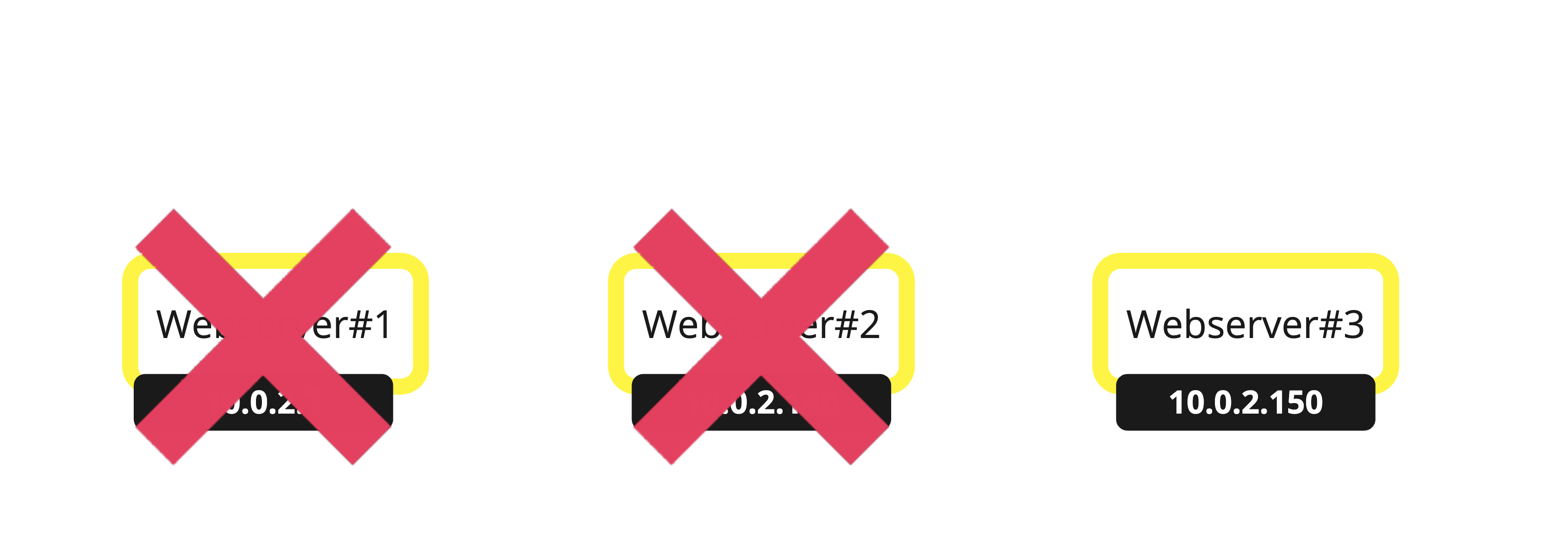

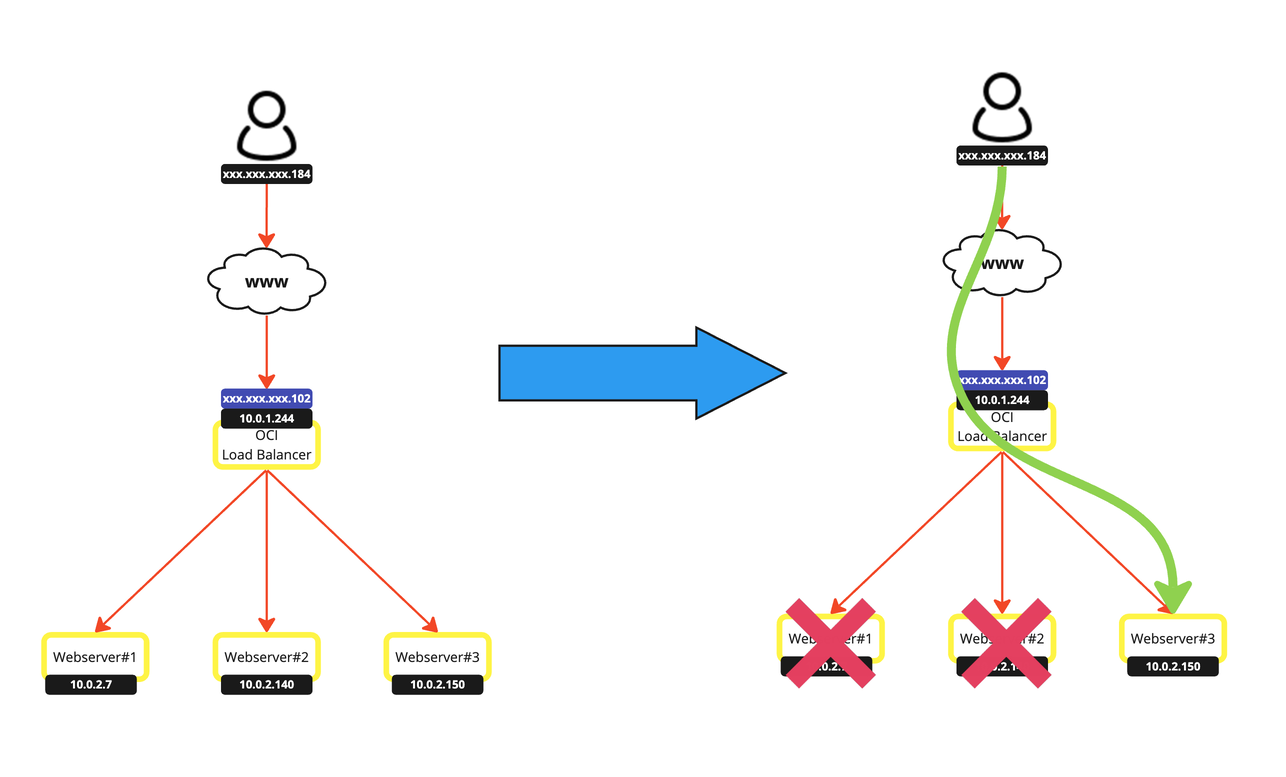

  A representação visual das instâncias do OCI Compute.

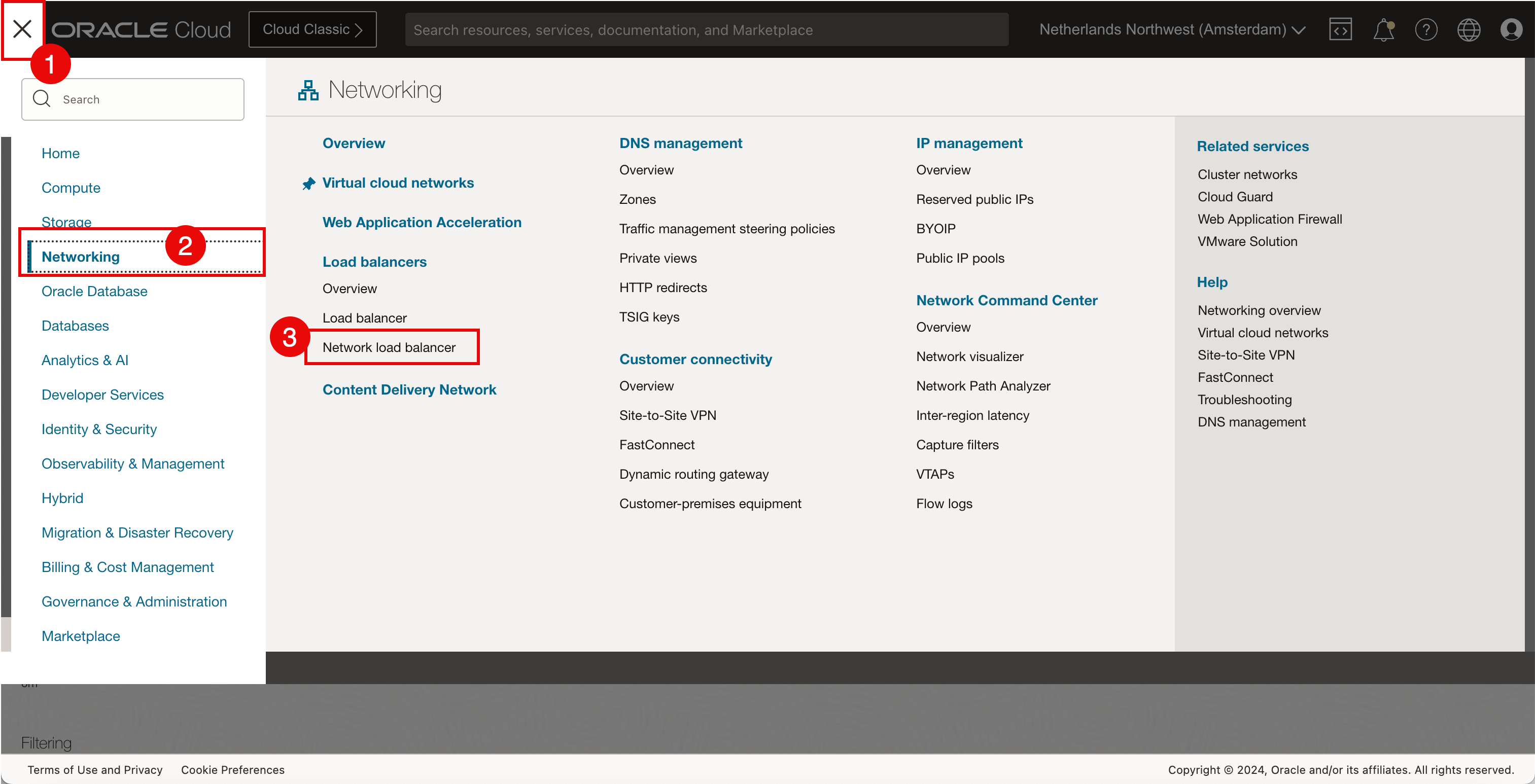

  1. Clique no menu de hambúrguer no canto superior esquerdo.
  2. Clique em Rede.
  3. Clique em Balanceador de carga da rede.

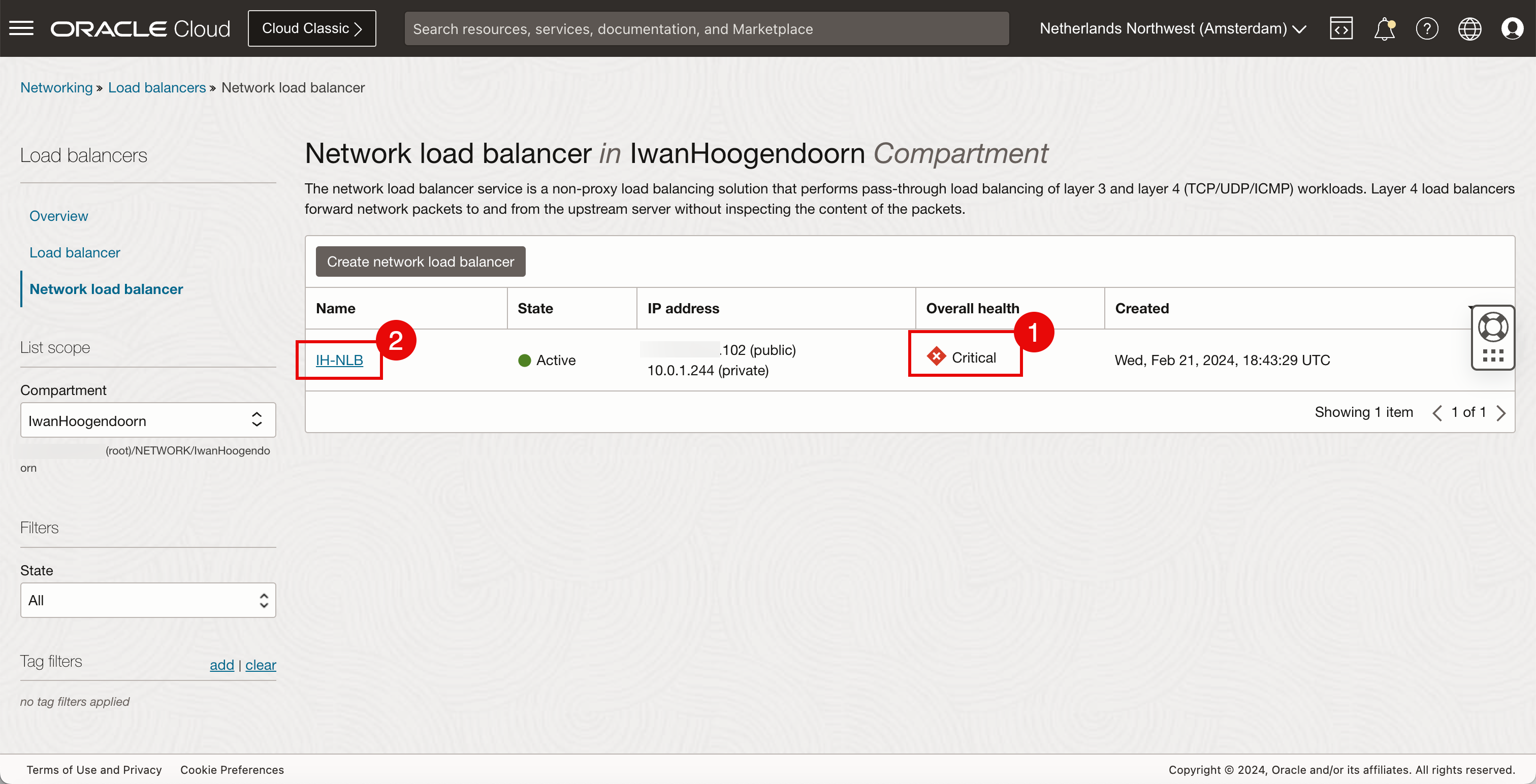

  1. Verifique a Integridade geral. O status é Crítico.
  2. Clique no balanceador de carga da rede.

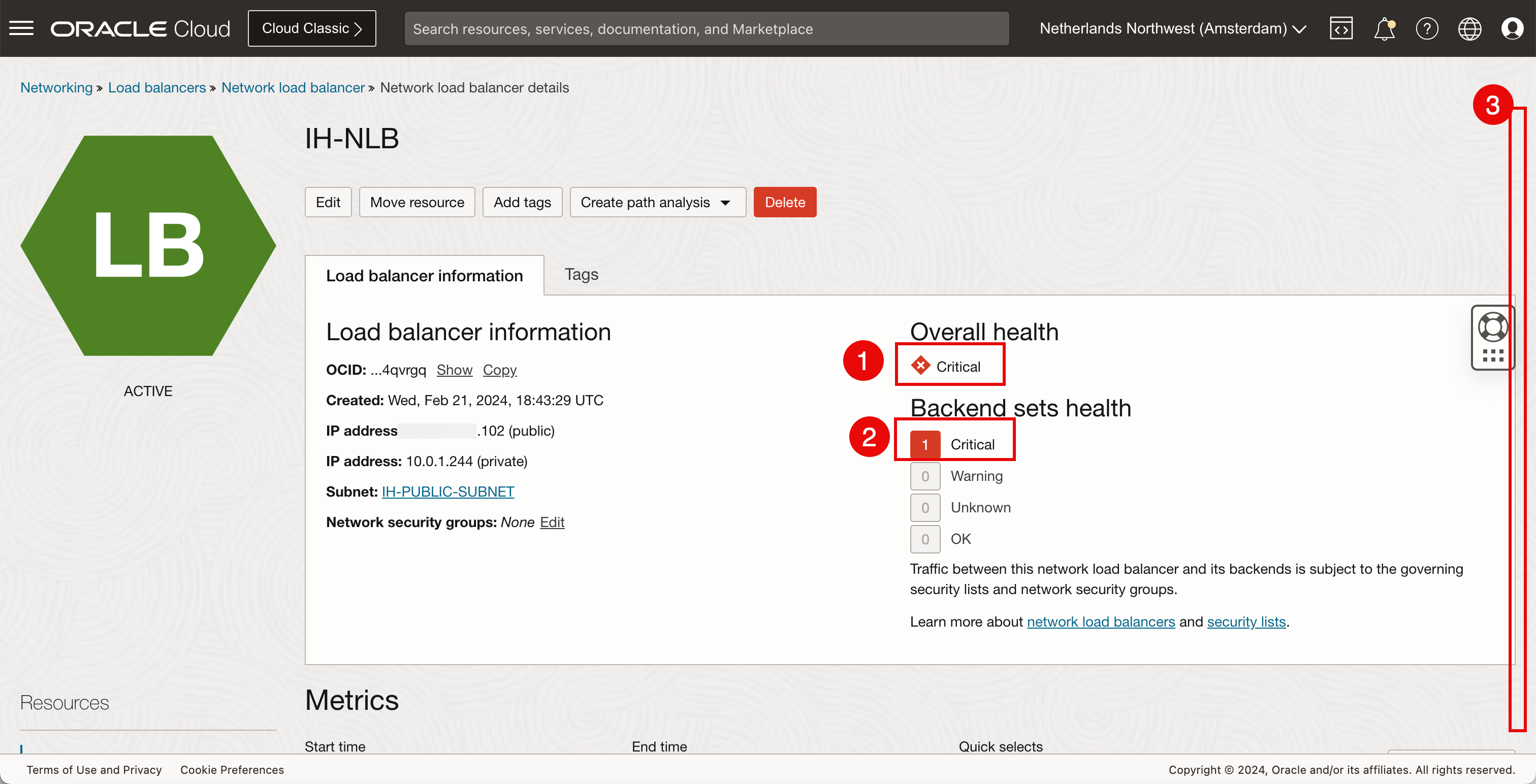

  1. Verifique a Integridade geral. O status é Crítico.
  2. Verifique a Integridade dos conjuntos de backend; o status é Crítico.
  3. Rolar para Baixo.

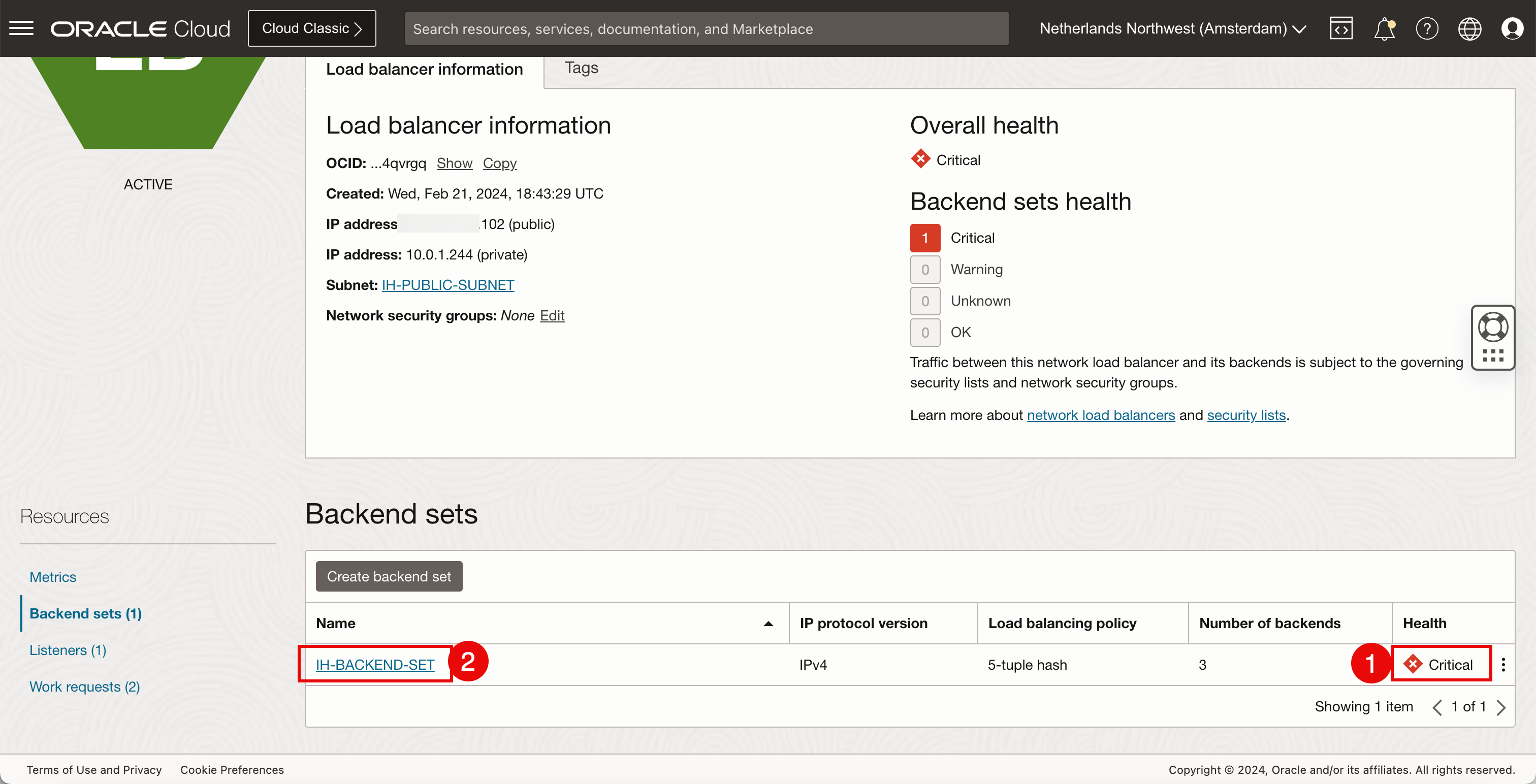

  1. Verifique a Integridade geral. O status é Crítico.
  2. Clique no conjunto de backend.

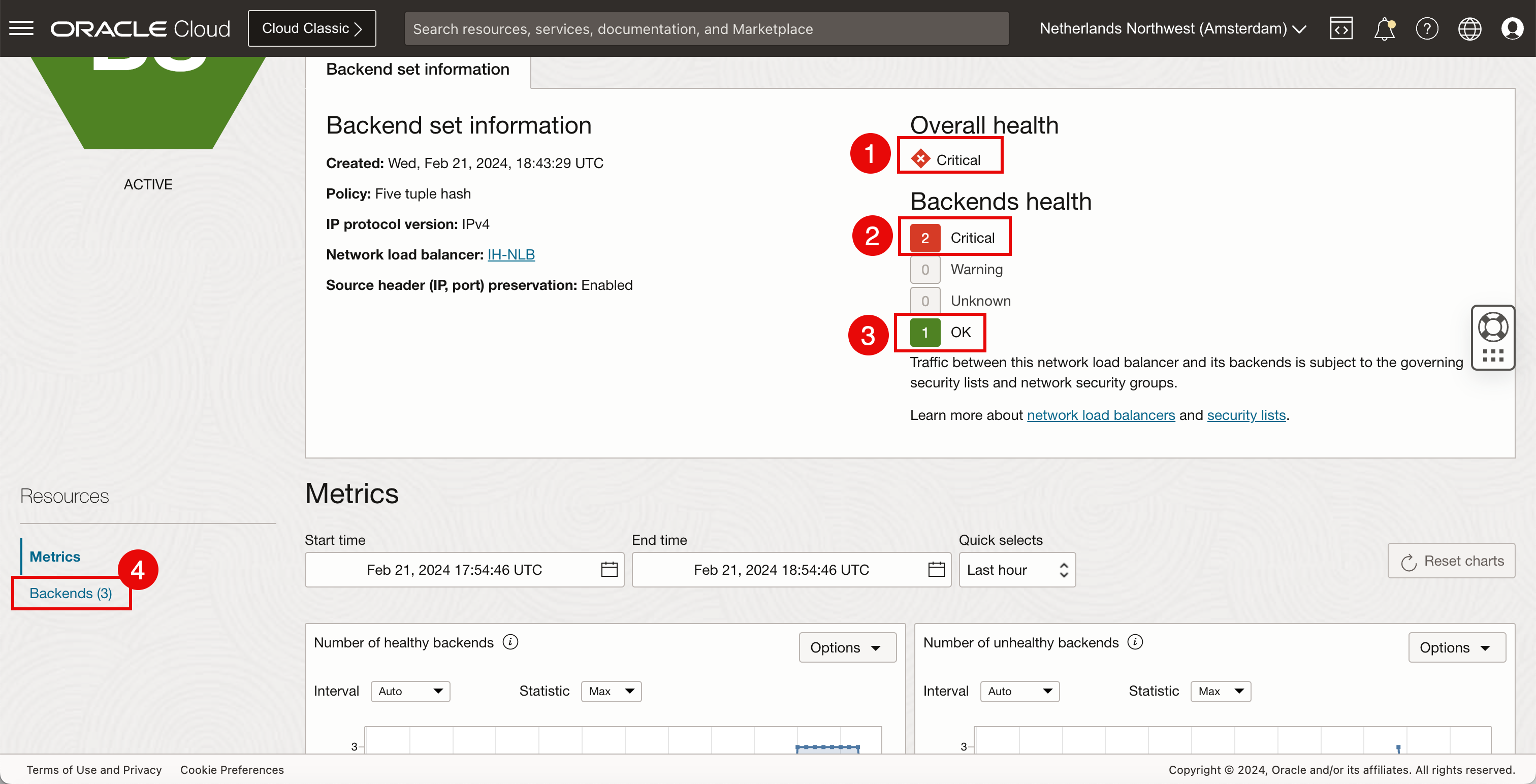

  1. Verifique a Integridade Geral. O status é Crítico.
  2. A Integridade do backend tem 2 ao lado de Crítico e isso corresponde às instâncias do OCI Compute que ficaram inativas.
  3. O 1 que está OK é a única instância do OCI Compute que ainda está ativa.
  4. Clique em Backends.

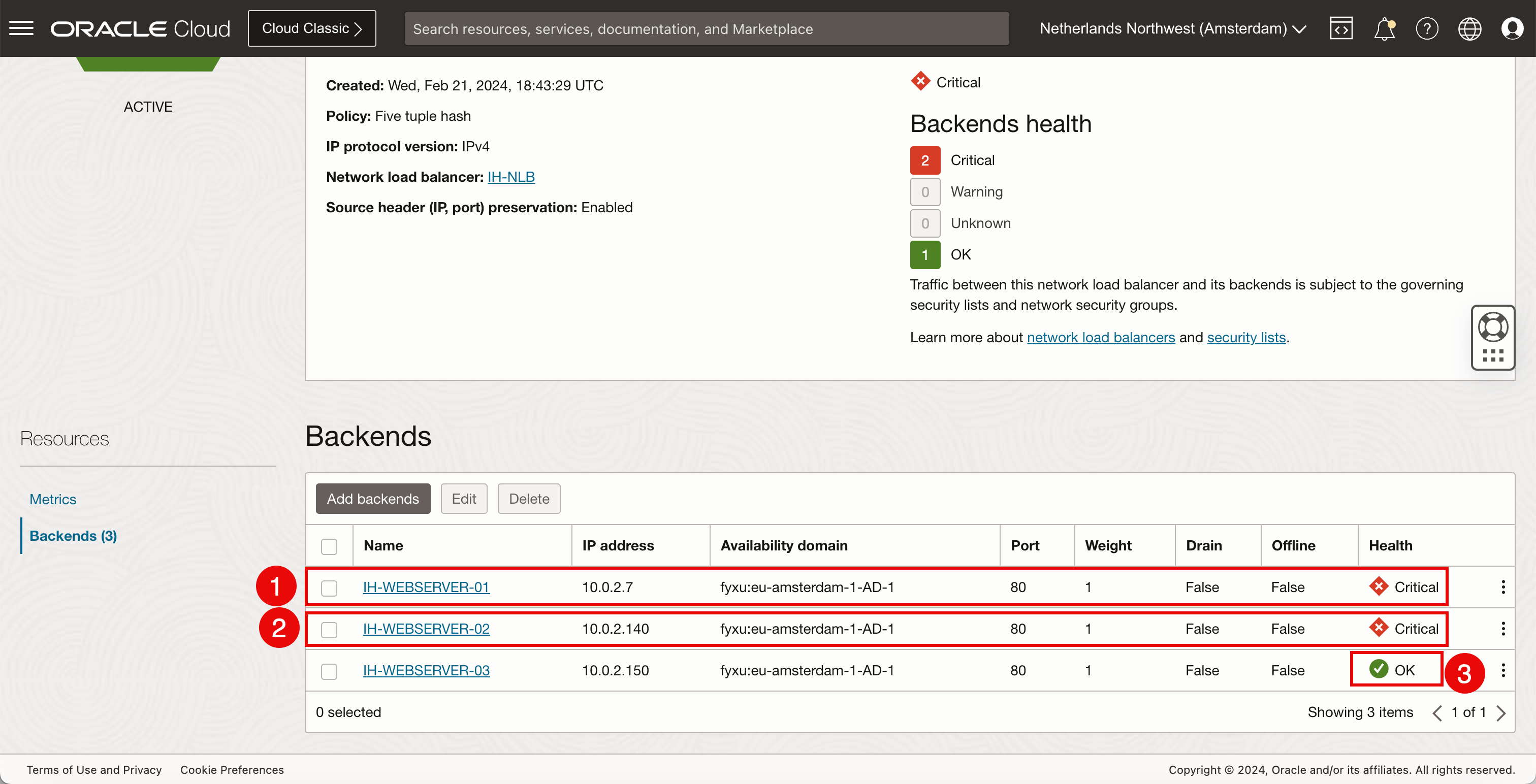

  1. Observe que a primeira instância do OCI Compute tem integridade Crítica.
  2. Observe que a segunda instância do OCI Compute tem uma integridade Crítica.
  3. Observe que a terceira instância do OCI Compute tem a integridade OK.



  1. Atualize a página da web.
  2. Observe o endereço IP do servidor privado, que é o endereço IP da única instância de computação do OCI que está ativa.

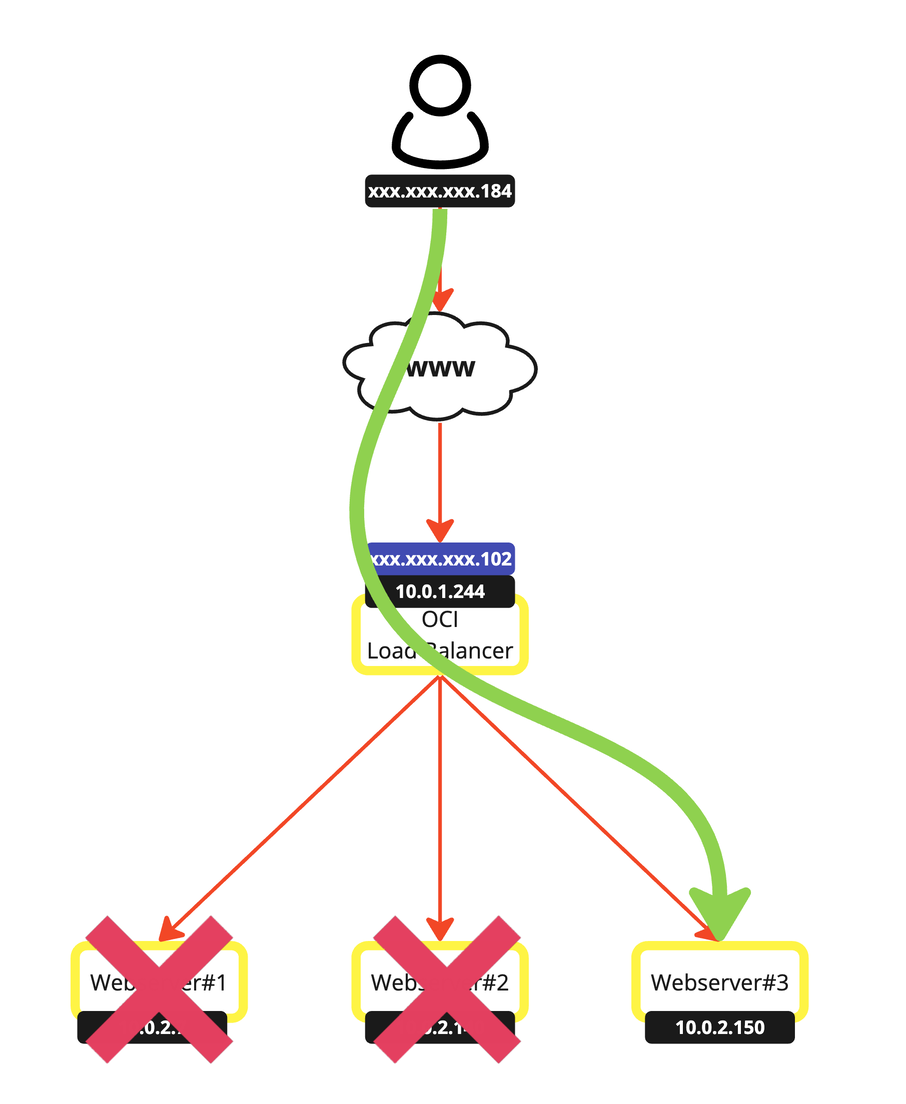

  A representação visual do caminho que é tomado.

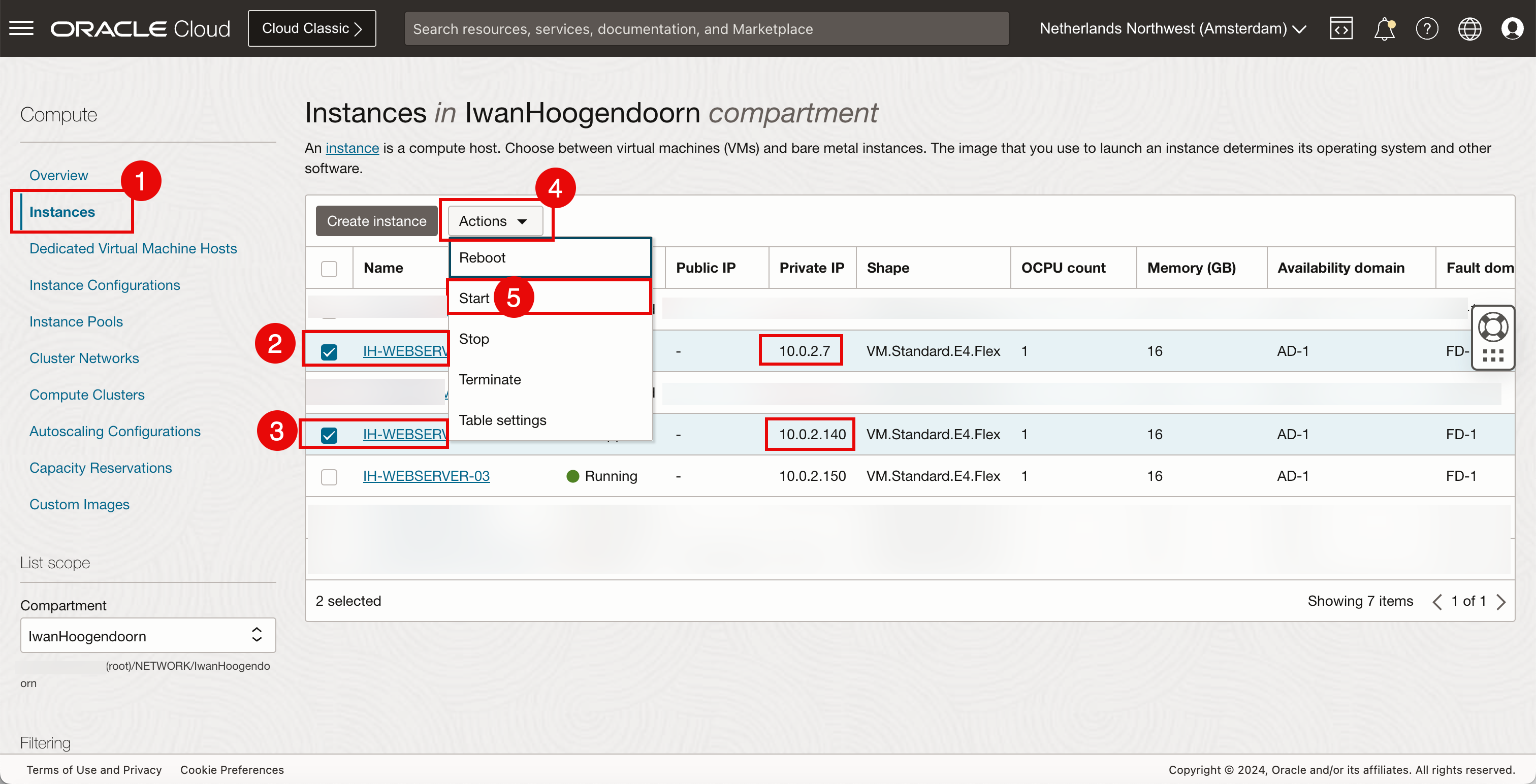

  1. Voltar à página da instância.
  2. Selecione a primeira instância do OCI Compute.
  3. Selecione a segunda instância do OCI Compute.
  4. Clique em Ações.
  5. Clique em Iniciar.

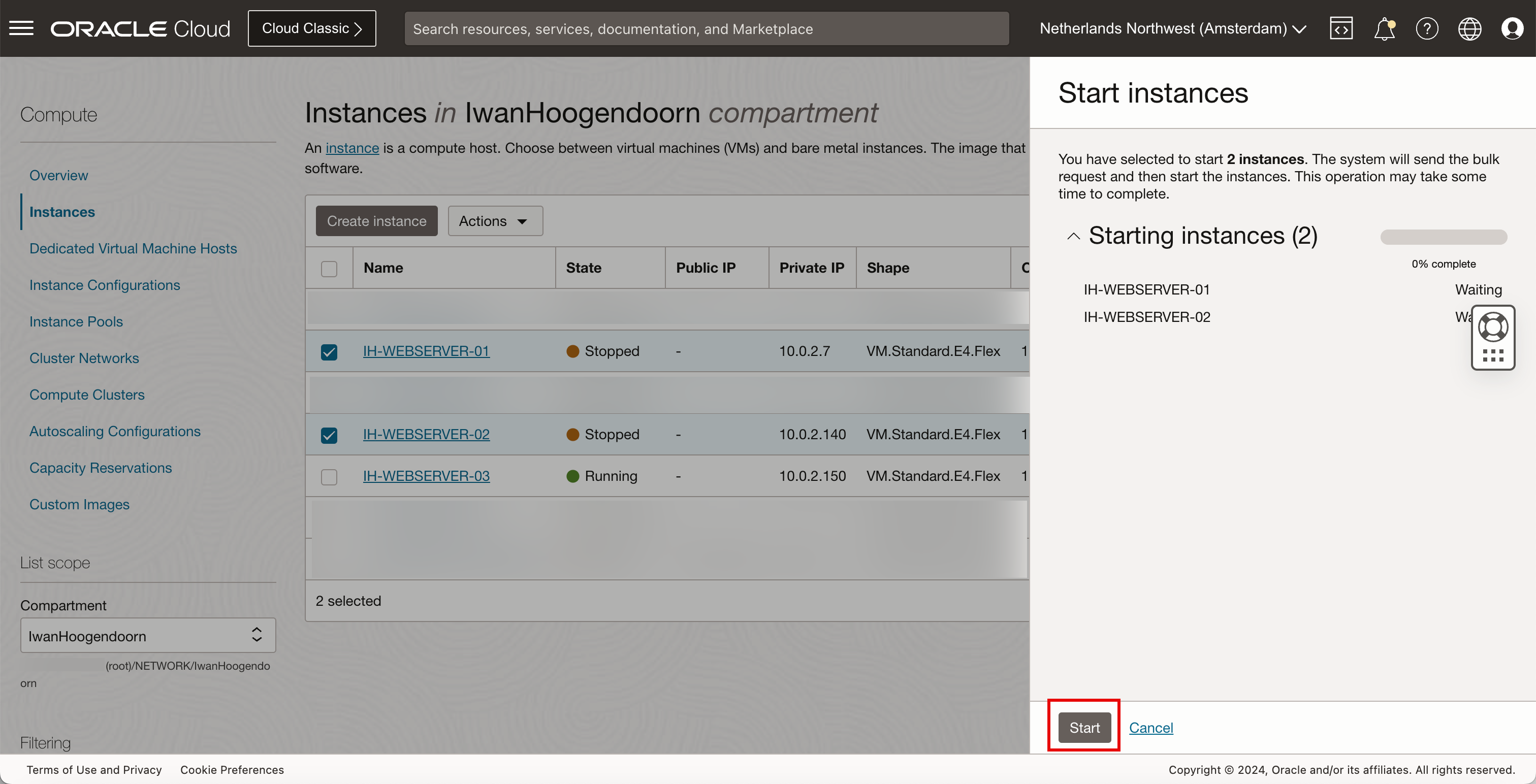

• Clique em Iniciar.

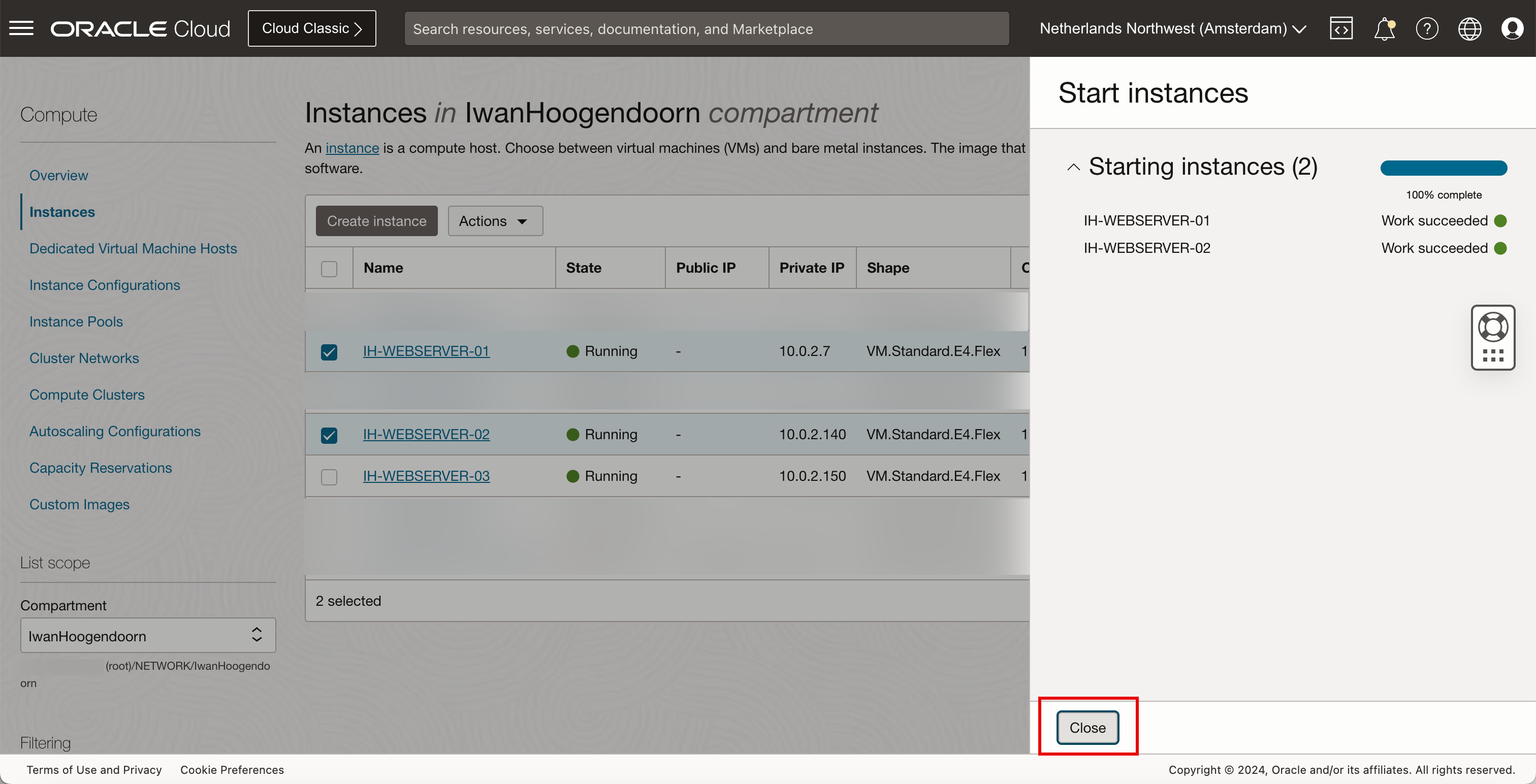

  O início está sendo processado.



• Clique em Fechar.

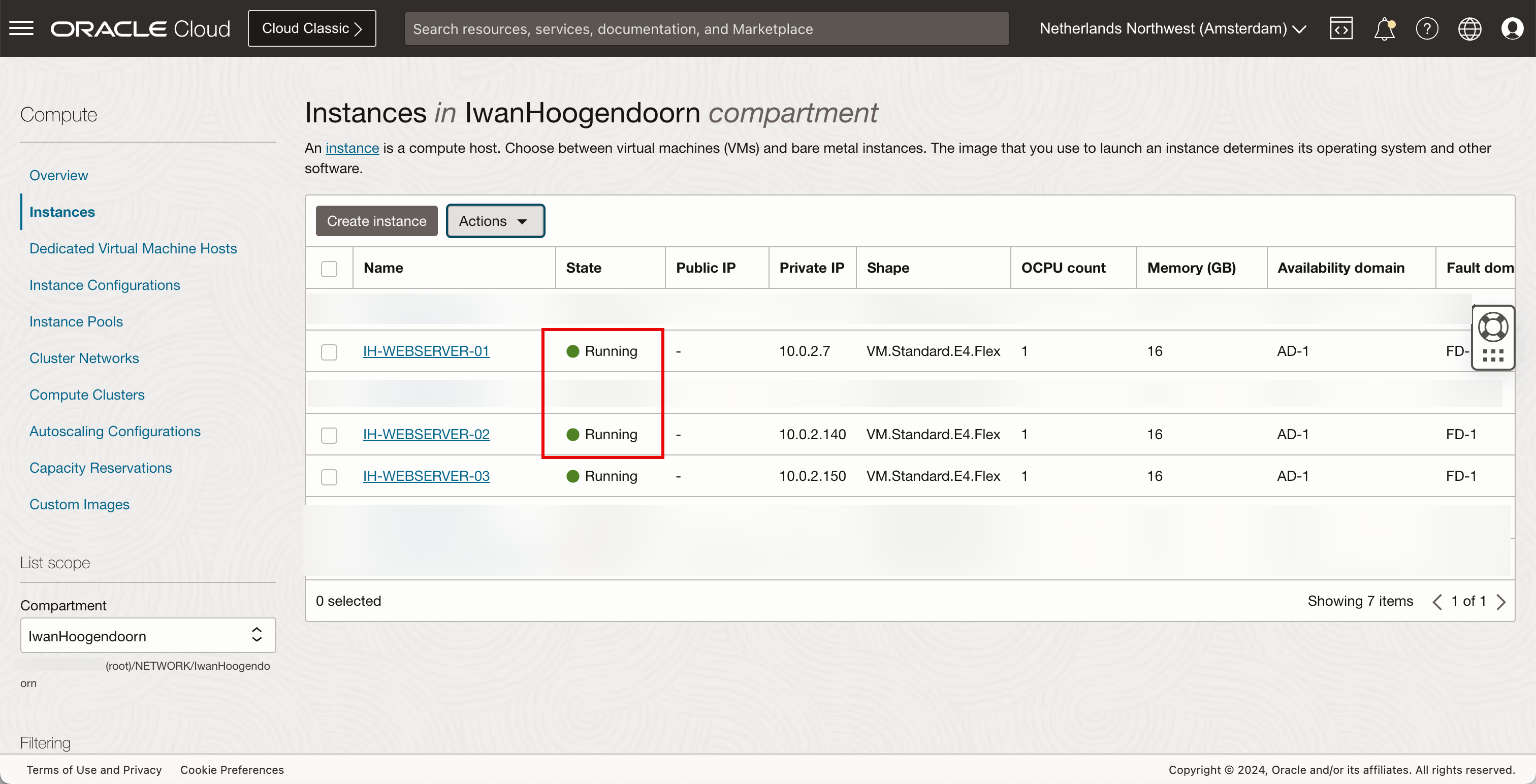

  Observe que a primeira e a segunda instâncias do OCI Compute estão em execução novamente.

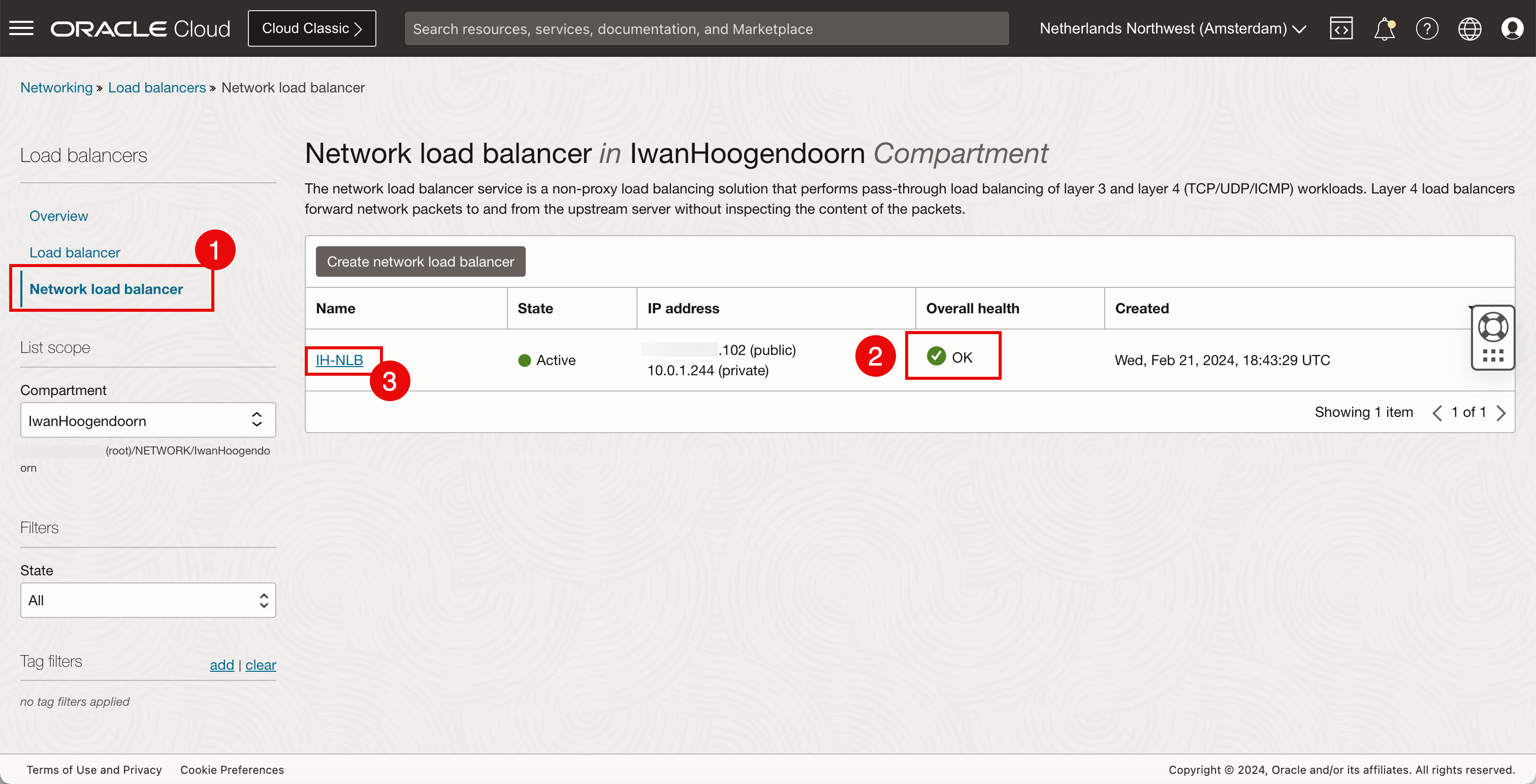

  1. Volte para a página do balanceador de carga da rede.
  2. Verifique a Integridade geral; o status é OK.
  3. Clique no balanceador de carga da rede.

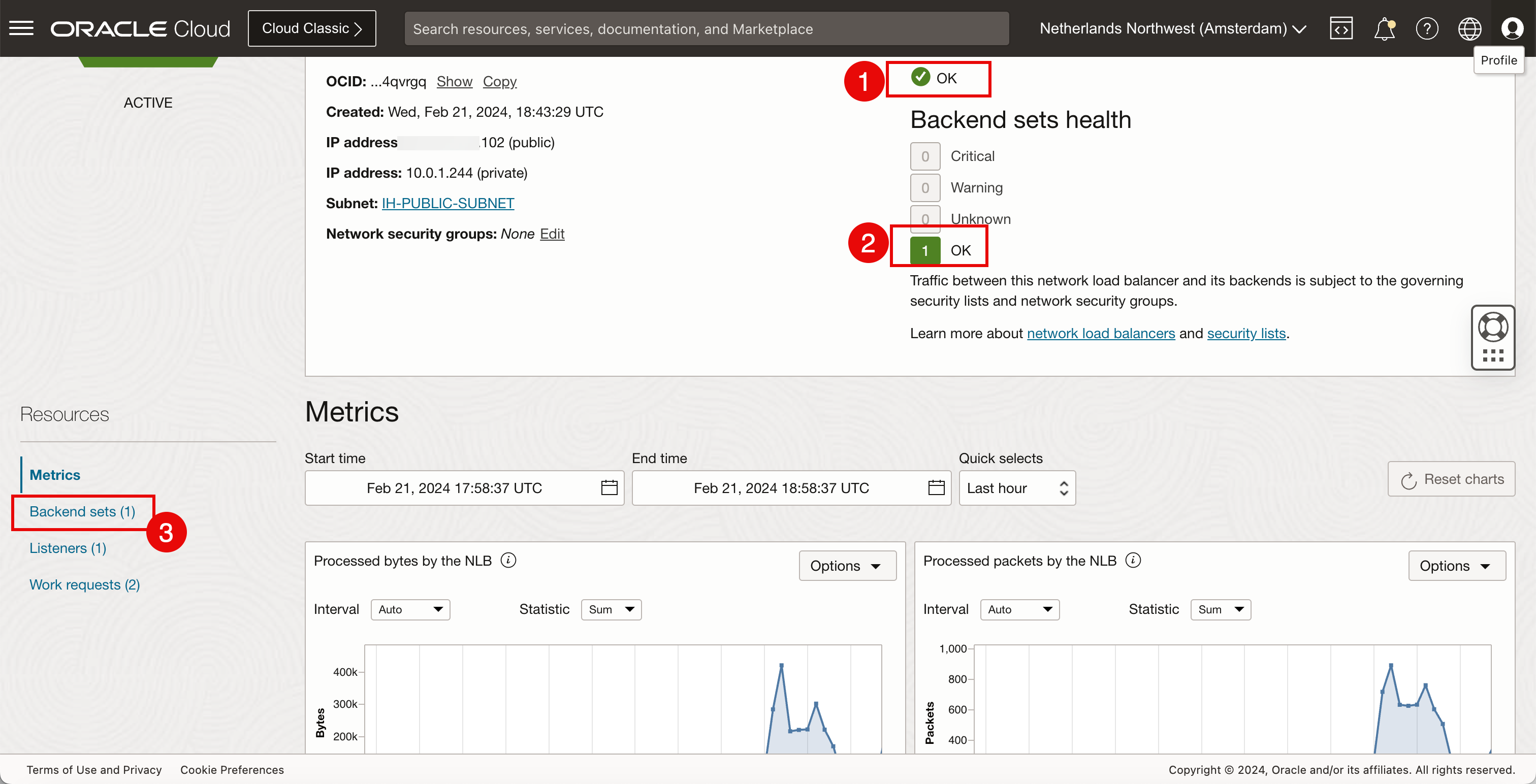

  1. Verifique a integridade; o status é OK.
  2. Verifique a Integridade do conjunto de backend; o status é OK.
  3. Clique em Conjuntos de backend.

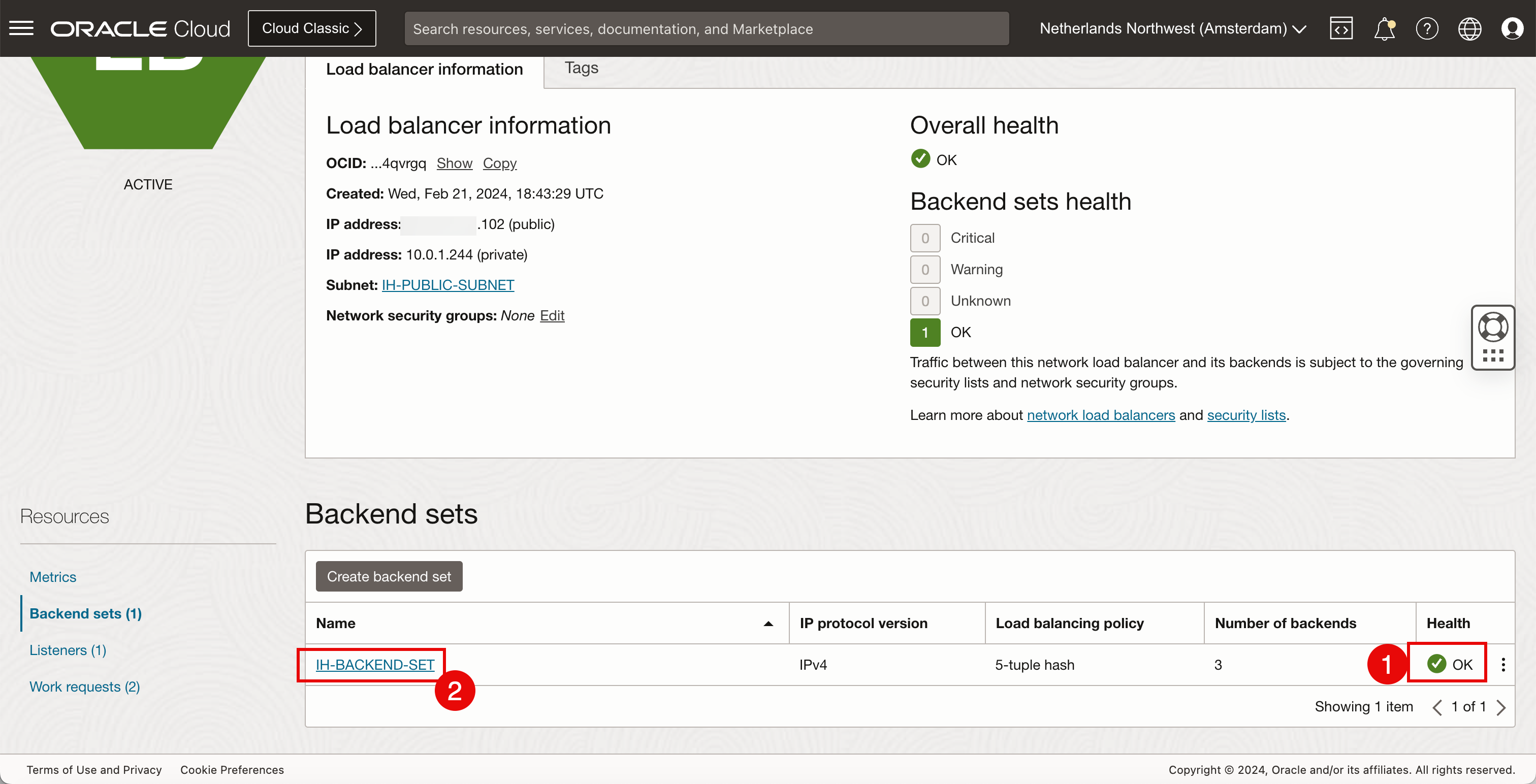

  1. Verifique a integridade; o status é OK.
  2. Clique no conjunto de backend.

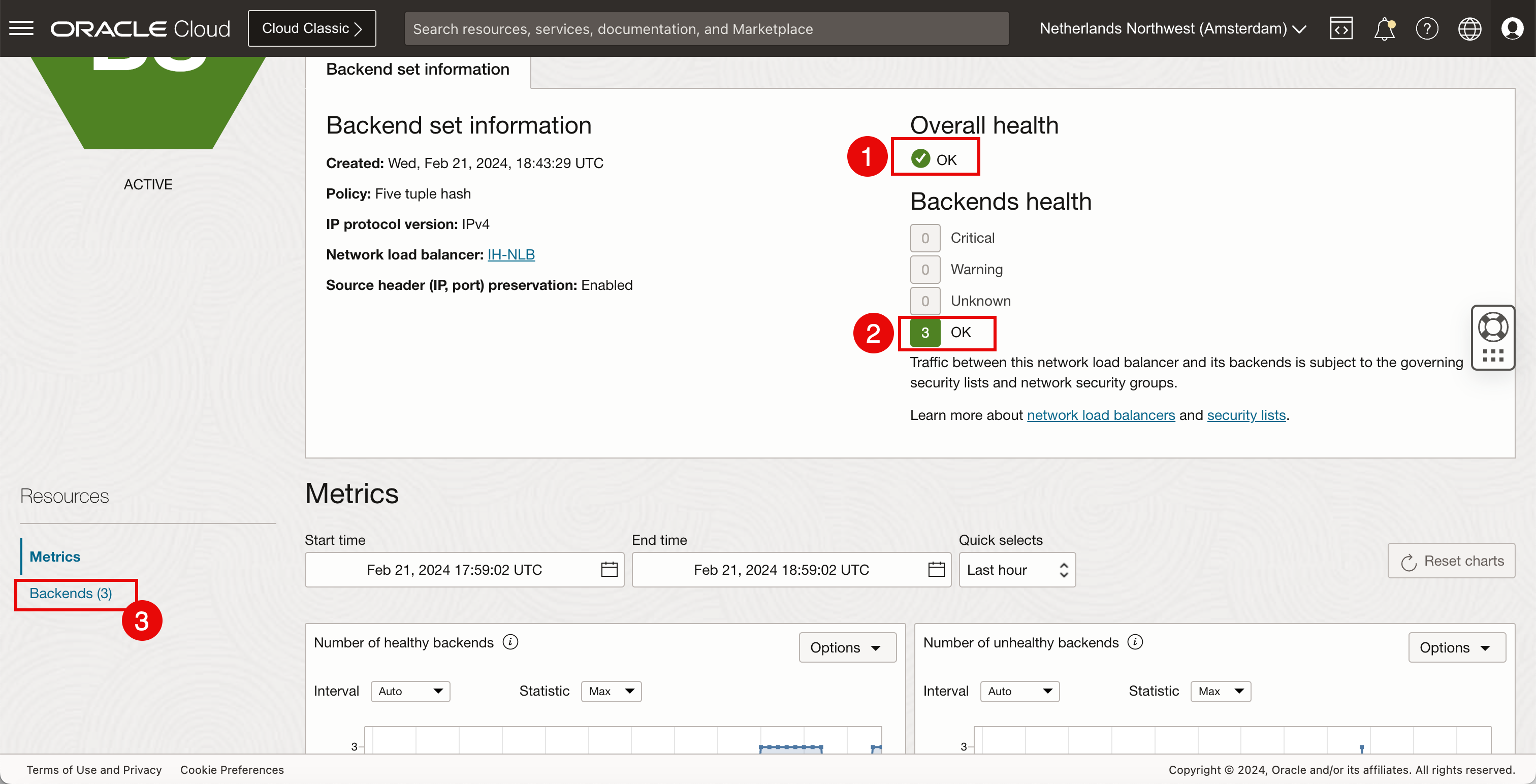

  1. Verifique a Saúde; o status é OK.
  2. O 3 que está OK é a única instância do OCI Compute que está ativa.
  3. Clique em Backends.

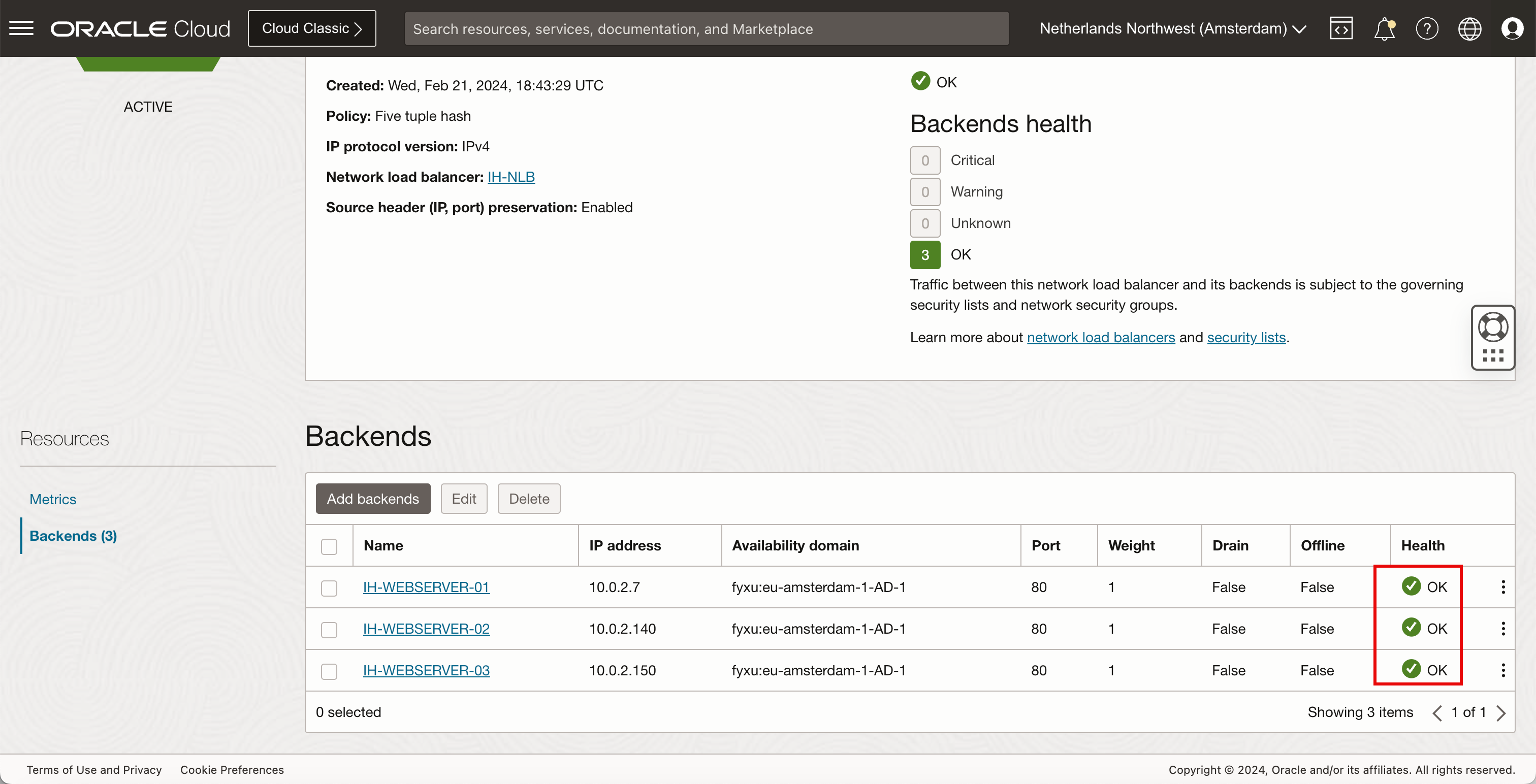

Observe que todas as instâncias do OCI Compute têm a integridade OK.

Confirmação

• Autor - Iwan Hoogendoorn (Especialista em Rede OCI)
