Implante o Omnissa Horizon 8 na Oracle Cloud VMware Solution
Introdução
Este tutorial fornece um guia passo a passo para instalar e configurar o Omnissa Horizon 8 em um data center definido por software (SDDC) da Oracle Cloud VMware Solution. Ele foi projetado para ajudar as equipes, parceiros e clientes da Oracle a realizar uma implementação de prova de conceito (POC) bem-sucedida.
O foco deste tutorial é configurar os componentes necessários na Oracle Cloud Infrastructure (OCI) para suportar uma implantação do Omnissa Horizon. Embora as etapas de instalação e configuração do Omnissa Horizon permaneçam consistentes com os ambientes on-premises tradicionais, a implementação na OCI apresenta requisitos de infraestrutura específicos. Estes incluem:
- Criar e configurar VLANs (Virtual Local Area Networks).
- Provisionar o Balanceador de Carga como Serviço (LBaaS).
- Implantar Banco de Dados como Serviço (DBaaS), se necessário,
- Implante o cluster SDDC do Oracle Cloud VMware Solution.
- Definir regras de roteamento e listas de segurança.
Essas tarefas específicas da nuvem formam a base da implantação e são o foco principal deste tutorial. Uma vez concluídos, o processo de implantação padrão do Omnissa Horizon segue o mesmo que faria em um ambiente vSphere 8.x.
Visão Geral da Oracle Cloud VMware Solution para Omnissa Horizon
A Oracle Cloud VMware Solution é uma plataforma gerenciada pelo cliente que permite implantar e gerenciar clusters VMware vSphere na OCI usando instâncias de computação bare metal e rede virtual da Camada 2 (L2).
Antes de implantar o Omnissa Horizon, você deve primeiro provisionar um cluster da Oracle Cloud VMware Solution com no mínimo três nós para suportar uma configuração de vSAN. Este tutorial descreve todos os pré-requisitos necessários e tarefas específicas do OCI necessárias para uma implantação bem-sucedida.

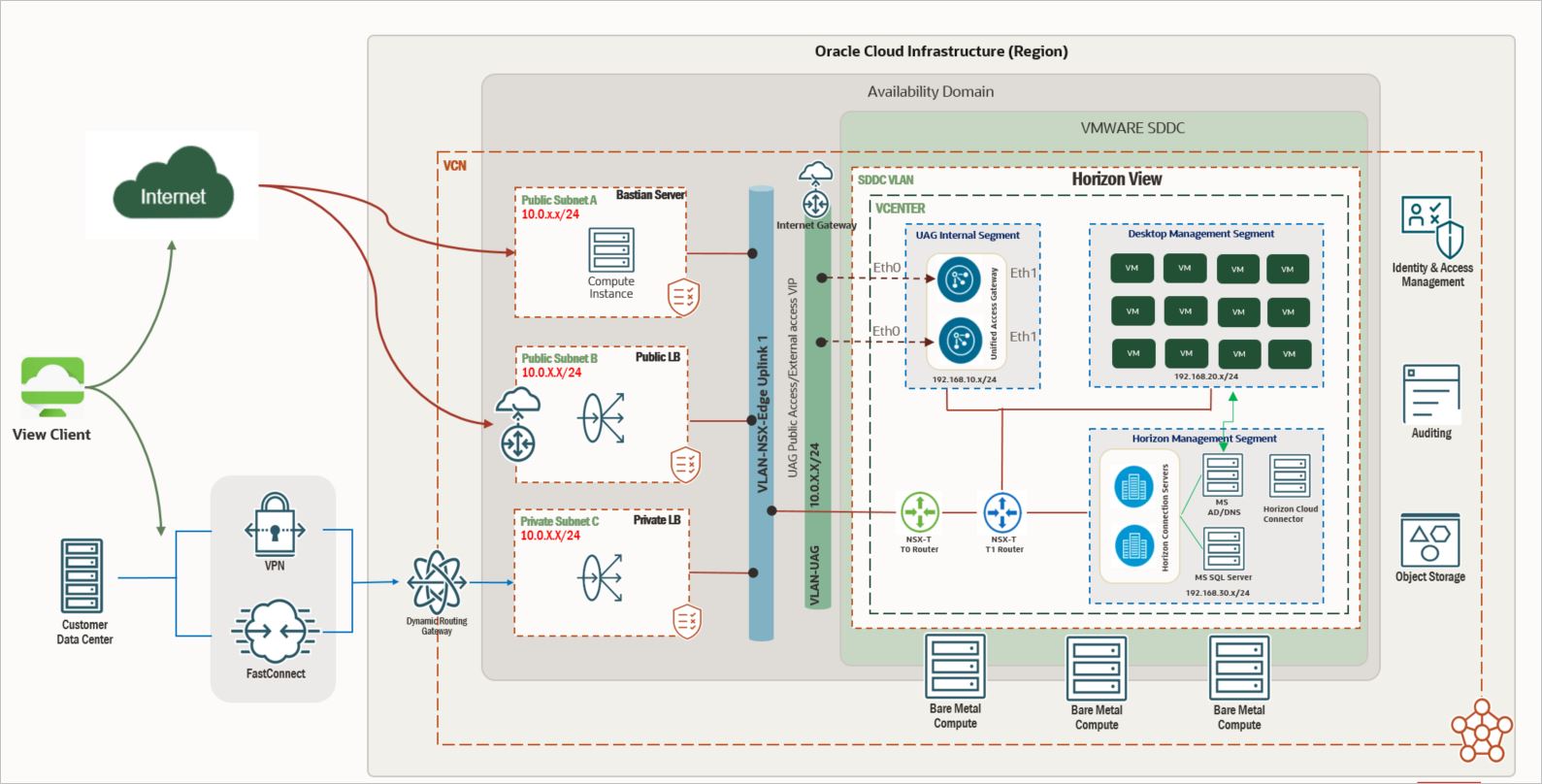

Para os fins deste tutorial, a seguinte arquitetura de referência de alto nível é usada:
A arquitetura suporta dois modelos de implantação principais:
-
Modelo de Implantação 1: Somente Acesso Interno
Se o ambiente for acessado somente de dentro de uma rede interna, você poderá ignorar as seguintes etapas
- Adicione uma nova VLAN para appliances UAG (Unified Access Gateway).
- Implante e configure o UAG.
- Configurar um Balanceador de Carga público do OCI.
-
Modelo de Implantação 2: Acesso Público
Se o acesso externo (público) ao ambiente for necessário, por exemplo, usuários que se conectam pela internet, todas as seções deste tutorial deverão ser concluídas, incluindo a implantação de UAG e a configuração pública do OCI Load Balancer.
Objetivos
- Instale e configure o Omnissa Horizon 8 na Oracle Cloud VMware Solution.
Pré-requisitos
-
Certifique-se de ter as permissões apropriadas do Oracle Cloud Infrastructure Identity and Access Management (OCI IAM) para implantar recursos do Oracle Cloud VMware Solution em seu compartimento OCI designado.
-
Acesso a um console da Oracle Cloud VMware Solution.
-
Sua tenancy foi revisada para obter cotas, limites e uso relevantes, especialmente para hosts ESXi e recursos do SDDC. Para verificar se sua conta está qualificada para implantar SDDCs da Oracle Cloud VMware Solution antes de continuar, consulte Limites, Cotas e Uso do Serviço OCI.
-
Você alocou recursos suficientes para implantar um cluster mínimo de três nós a fim de suportar armazenamento baseado em vSAN.
Tarefa 1: Implantar e Acessar o Cluster SDDC do Oracle Cloud VMware Solution
Para implementar e configurar um cluster de três nós da Oracle Cloud VMware Solution, certifique-se de que sua tenancy da OCI tenha créditos e cotas suficientes disponíveis.
-
Faça log-in na Console do OCI.
-
Selecione a Região apropriada na qual você deseja implantar o SDDC.
Observação:
- Consulte Implantar o SDDC na Nuvem e Criar e Configurar uma Oracle Cloud VMware Solution para obter um passo a passo completo.
- Certifique-se de selecionar consistentemente a mesma região durante todas as etapas de implantação e acesso.
-
Após a conclusão da implantação, navegue até a mesma região e compartimento usados durante a configuração.
-
Navegue até Hybrid, VMware Solution e clique em Software Defined Data Center.
-

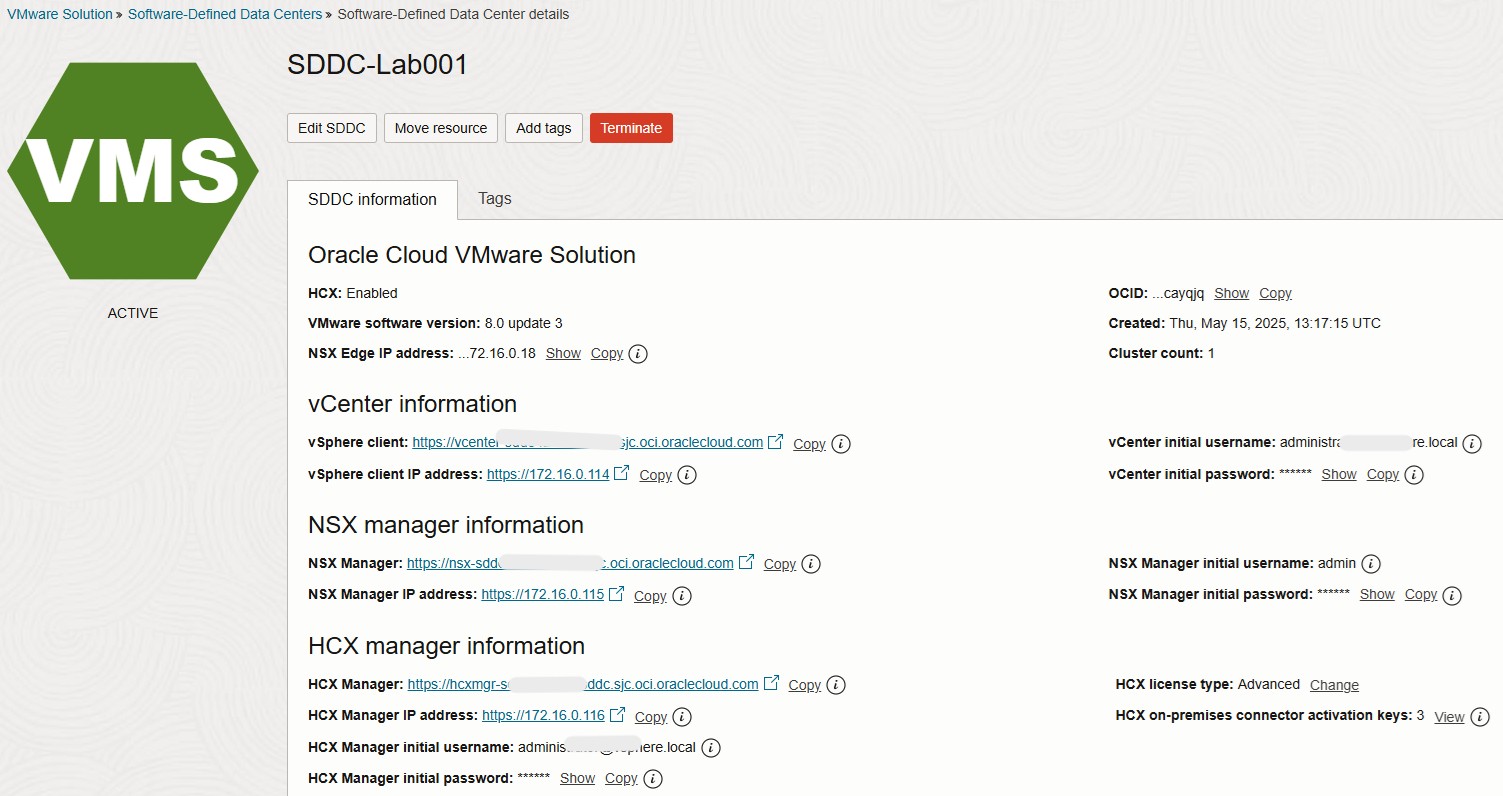

Localize e clique no SDDC implantado (com status Ativo). Para este tutorial, o SDDC é chamado
SDDC
.Importante:
- Observe os endereços IP de vCenter e NSX Manager, juntamente com as credenciais vCenter.
- Se o acesso ao vCenter for necessário de fora da rede privada, configure um Bastion host do OCI. Para obter mais informações sobre como implantar e proteger um host do OCI Bastion, consulte OCI Bastion.
Tarefa 2: Configurar o Omnissa Horizon na Oracle Cloud VMware Solution
Esta tarefa descreve os pré-requisitos para implantar o Omnissa Horizon 8.x
no seu ambiente Oracle Cloud VMware Solution.
Antes de iniciar a instalação, certifique-se de que a infraestrutura e as configurações de rede necessárias estejam em vigor, incluindo:
- Resolução de DNS para componentes internos e externos.
- Sincronização de tempo adequada (NTP).
- Serviços do Active Directory.
- Acesso funcional ao vCenter e ao NSX Manager.
- Regras de firewall e lista de segurança devidamente configuradas.
Para obter mais informações sobre comunicação de rede e requisitos de porta para componentes do Horizon, consulte Omnissa Horizon Ports and Network Connectivity Requirements.
Pré-requisitos:
-
Plataforma de Banco de Dados de Eventos (selecione entre bancos de dados Omnissa Horizon suportados): Este tutorial será validado usando o Microsoft SQL Server, mas você pode selecionar qualquer plataforma suportada:
- Microsoft SQL Server.
- Oracle Database.
- PostgreSQL Banco de Dados.
-
Segmentos de Sobreposição NSX para Cargas de Trabalho no SDDC:
- Segmento de Gerenciamento de Horizonte: Os componentes de gerenciamento do Horizonte de Hosts são:
- Servidores de conexão.
- Controlador de Domínio do Microsoft Active Directory (para autenticação local e DNS).
- Microsoft SQL Server.
- Segmento de Gerenciamento de Desktop: Hospeda todos os desktops da Infraestrutura de Desktop Virtual (VDI).
-
Segmento Interno UAG: Hospeda a segunda interface de appliances UAG.
Observação: os appliances UAG são implantados com duas interfaces, uma de uma VLAN para acesso externo e outra da rede de sobreposição NSX-T para comunicação interna e dimensionamento de desempenho.
- Segmento de Gerenciamento de Horizonte: Os componentes de gerenciamento do Horizonte de Hosts são:
-
Controlador de Domínios do Active Directory:
- Os detalhes de configuração do Active Directory não são abordados neste tutorial.
- Instale e configure uma função da Autoridade de Certificação (CA) da Microsoft para tratar a renovação do certificado do servidor de conexão. Os detalhes da configuração da CA estão fora do escopo deste tutorial.
-
VLAN para Appliances UAG: uma VLAN dedicada é necessária para hospedar appliances UAG para permitir acesso público externo.
-
Modelo do Windows 10 pronto para VDI para pools de área de trabalho (opcional):
- Otimize imagens de desktop para evitar problemas de desempenho (por exemplo, aplicativos Metro limpos, execute Sysprep).
- Configure a personalização do convidado para unir automaticamente desktops ao domínio pós-provisionamento.
- Use a Ferramenta de Otimização do SO VMware para ajuste do SO convidado.
-
Rede do OCI:
- Sub-rede pública da VCN para o Balanceador de Carga do OCI público que hospeda appliances UAG.
- Sub-rede privada da VCN para os servidores de conexão de hospedagem do Balanceador de Carga do OCI privado.
- Sub-rede pública da VCN para o host do OCI Bastion (ponto de acesso público ao ambiente do OCI).
- Sub-rede privada da VCN para o Oracle Database (opcional, se o Oracle Database for usado para o banco de dados de eventos).
- Gateway de internet para permitir acesso público a appliances UAG.
-
Balanceador de Carga do OCI:
- Balanceador de Carga de Rede Flexível (LBaaS) do OCI Público para appliances UAG.
- Balanceador de Carga de Rede Flexível (LBaaS) do OCI privado para servidores de conexão.
-
Requisitos do Host do Bastion: Use uma forma
VM.Standard.X.X
para o bastion host.
Detalhes de Versão:
Nome do Componente | Validado em |
---|---|
Onissa Horizon | 8.1.0 - 17351278 |
Gateway de Acesso Unificado | V20.12 (Não FIPS) |
VMware vSphere | 8.x |
VMware NSX-T | 4.x |
Banco de dados | Microsoft SQL Server 2019 |
Modelo VDI do Windows | Windows 10 |
Bastion host | Windows Server 2016 Standard |
Tarefa 2.1: Preparar NSX para Horizonte
As etapas desta tarefa são aplicáveis ao NSX-T 4.x
.
-
Acesse o SDDC do Horizonte (conforme listado anteriormente neste tutorial) para obter as informações de log-in para NSX-T e vCenter.
- Vá para o Console do OCI, selecione Híbrido e clique em VMware Solution – Software-Defined-Data Centers (SDDC).
- Selecione o SDDC e exiba a seção Informações do SDDC para as credenciais de login do vCenter e do NSX Manager.
- Observe os endereços IP e as credenciais do vCenter e do NSX Manager. Use essas credenciais para fazer log-in por meio de um web browser que tenha acesso ao SDDC.
-
Faça login no painel do NSX-T Manager.
-
Navegue até Networking, Segments e clique em ADD SEGMENT.
-
Crie três segmentos; um para gerenciamento do Horizon, um para desktops de hospedagem e outro para tráfego interno do appliance UAG.
- Certifique-se de que esses segmentos estejam conectados ao gateway Tier-1.
- Designe sub-redes
RFC1918
não sobrepostas para evitar conflitos e garantir a conectividade da VM.
Observação:
- Os campos marcados com
*
são obrigatórios. - Selecione a sobreposição como a zona de transporte e verifique se o status do segmento mostra Êxito.
- Se a criação do segmento falhar, verifique a conectividade de sobreposição e as configurações da zona de transporte com base no ambiente NSX-T.
Tarefa 2.2: Criar um Segmento de Rede no NSX-T 4.x
-
Clique em ADICIONAR SEGMENTO e especifique as informações do segmento conforme mostrado na imagem a seguir.
-
Clique em Definir Configuração do DHCP e defina as configurações do DHCP conforme mostrado na imagem a seguir.
-
Repita as etapas 1 e 2 para todos os três segmentos:
- Gerenciamento de Horizonte.
- UAG Interno.
- Gerenciamento de Desktop.
Observação: Para o Modelo de Implantação 1 (acesso somente interno), ignore a criação do segmento Interno de UAG.
-
Verifique se todos os segmentos foram criados com o status Êxito e se o Estado Admin está Ativo.
Observação:
- Esses segmentos agora devem estar disponíveis para uso.
- As redes correspondentes devem aparecer no SDDC vCenter.
-
Navegue até o painel de controle do NSX-T Manager, selecione Serviços de Rede e clique em NAT para adicionar as regras NAT necessárias.
-
Crie regras de Tradução de Endereço de Rede de Origem (SNAT) e NO_SNAT para os novos segmentos para permitir a comunicação entre blocos CIDR da VCN e fornecer acesso à internet para segmentos de sobreposição.
Tarefa 2.3: Adicionar regras SNAT e NO_SNAT no NSX-T 4.x
-
Faça login no NSX Manager, navegue até Networking, selecione NAT em Network Services e clique no roteador lógico T0.
-
Selecione T0 como roteador lógico e clique em ADICIONAR para adicionar a regra. Certifique-se de selecionar a prioridade apropriada. O IP traduzido da imagem a seguir é um endereço IP do NSX Edge Uplink 1 VIP. Para localizar o endereço IP, faça log-in na Console do OCI e navegue até a página de resumo da console do SDDC.
Observação: é aconselhável adicionar uma entrada de hora para toda a sub-rede
/16
para evitar uma única entrada para todos os segmentos individuais. No entanto, não é obrigatório e, com base no design, você sempre pode adicionar as regras NAT (Network Address Translation) e SNAT necessárias. O exemplo na imagem a seguir mostra a entrada para toda a sub-rede/16
, que abrange todos os três segmentos de sobreposição. -
Adicione a regra NO_SNAT agora. Na mesma tela, clique em ADICIONAR. A imagem a seguir mostra a regra de amostra.
Observação: O IP de origem é um CIDR de segmento de sobreposição e o IP de destino é o CIDR da VCN do OCI. Neste exemplo,
10.50.0.0/16
é um CIDR da VCN. Certifique-se de selecionar a prioridade apropriada para a execução adequada.
Você terá que repetir as regras SNAT e NO_SNAT para todos os três segmentos de sobreposição se /16
não for a abordagem de design desejada.
Tarefa 2.4: Adicionar uma Nova VLAN para Appliances UAG (vSphere 8.x)
Primeiro, criaremos um grupo de segurança de rede e uma tabela de roteamento para a nova VLAN UAG.
Observação: As etapas desta tarefa são aplicáveis aos ambientes vSphere 8.x.
-
Vá para a Console do OCI, navegue até Networking, Virtual Cloud Networks, Network Security Groups e clique em Create Network Security Group.
Certifique-se de estar no compartimento e na região corretos em que a VCN para o SDDC está implantada.
-
Informe um Nome para o grupo de segurança de rede e clique em Próximo. Adicione regras de segurança conforme mostrado nas informações a seguir.
-
Navegue até Rede, Redes Virtuais na Nuvem, Gateways de Internet, clique em Criar Gateway de Internet e siga o assistente para criar um gateway de internet.
-
Crie uma tabela de roteamento para a nova VLAN UAG.
Navegue até Networking, Virtual Cloud Networks, Tabelas de Roteamento e clique em Criar Tabela de Roteamento.
-
Em Regras de Roteamento, clique em Adicionar Regras de Roteamento e insira as seguintes informações para configurar.
- Tipo de Destino: Selecione Gateway de Internet.
- Bloco CIDR de destino: Digite
0.0.0.0/0
.
-
Atualize a tabela de roteamento criada na etapa 4 para adicionar uma rota ao destino dos segmentos de sobreposição.
- Tipo de Destino: IP Privado para VIP do NSX Edge.

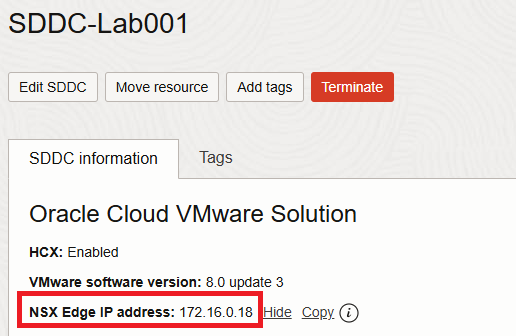

- Use o endereço IP do NSX Edge (por exemplo,
10.50.0.131
) como o IP de destino.
-
Para criar a VLAN para UAG, navegue até Rede, Redes Virtuais na Nuvem, selecione sua VCN do SDDC e clique em VLAN. Verifique se você está na região e no compartimento corretos.
-
Clique em Criar VLAN.
-
Especifique o bloco CIDR dentro da faixa de VCN e selecione o Domínio de Disponibilidade em que o SDDC está implantado.
-
Selecione o grupo de segurança de rede criado na etapa 2 e a tabela de roteamento criada na etapa 4.
Agora, adicione essa VLAN recém-criada a todos os hosts ESXi que fazem parte do cluster do SDDC.
Tarefa 2.5: Anexar a VLAN ao Cluster do SDDC no vSphere 8.x
-
Vá para a Console do OCI, navegue até Instâncias do Serviço Compute e selecione ESXi Node.
Repita esta etapa para todos os nós bare metal ESXi no cluster da Oracle Cloud VMware Solution.
-
Na seção Compute, clique em um host ESXi (por exemplo,
Eval-1
). -
Em Recursos, selecione VNICs Anexadas e clique em Criar VNIC. Você precisa criar dois vNICs por Nó ESXi.
-
Crie duas VNICs.
- Digite um Nome na página Informações da VNIC.
- Em Rede, selecione Configuração Avançada: VLAN e clique no
VLAN-SDDC-UAG
criado na Tarefa 2.4 para o UAG. - Selecione a placa do adaptador de rede física (NIC 0 para o primeiro, NIC 1 para o segundo).
Revise o exemplo de NIC 0:
Revise o exemplo de NIC 1:
Resumo de anexos de VNIC:
-
-
Repita a etapa 1 para todos os outros nós ESXi bare metal (por exemplo,
Eval-2
eEval-3
). -
Colete as informações da tag VLAN IEEE 802.1Q.
- Vá para a Console do OCI, navegue até Networking e clique em Virtual Cloud Networks (VCN).
- Destaque a VLAN recém-criada e anote a tag IEEE 802.1Q VLAN (por exemplo, tag VLAN
1052
). Seu ID de VLAN será mostrado aqui.
-
Faça log-in no ambiente do SDDC vSphere 8.x por meio do vCenter usando
administrator@vsphere.local
.-
Crie um novo grupo de portas distribuídas em vCenter referenciando os detalhes da VLAN.
-
Navegue até Networking, DSwitch, Distributed Port Group e clique em Novo Grupo de Portas Distribuídas.
-
Na seção Nome e Local, informe um Nome para o grupo de portas distribuídas.
-
Na seção Configurar Definições, especifique as informações a seguir.
- Binding de Porta: Selecione Binding estático.
- Número de portas: Digite 64.
- Adicione o ID da VLAN que você coletou do OCI (por exemplo,
1052
).
-
Edite o grupo de portas distribuídas recém-criado e atualize a política Teaming and Failover. Altere a Política de Balanceamento de Carga para Rota com base na carga física da NIC.
-
Tarefa 3: Implantar e Configurar Componentes do Horizonte
Essa tarefa fornece orientação de alto nível sobre a implantação e a configuração dos principais componentes do Horizonte, como Servidores de Conexão, Gateways de Acesso Unificado (UAGs) e Desktops.
Como muitos detalhes de configuração dependem de seu ambiente e preferências específicos, é altamente recomendável consultar as melhores práticas oficiais da VMware para implementações Horizon. O artigo da base de conhecimento Omnissa Horizon View Best Practices é um excelente recurso para orientação abrangente.
Pré-requisitos:
Antes de continuar com a implantação do componente Horizon, verifique se os pré-requisitos a seguir estão em vigor.
-
Controlador de Domínio do Active Directory: Um controlador de domínio do Active Directory (AD) em funcionamento com serviços DNS configurados e um servidor de Autoridade de Certificação (CA) disponível para emissão de certificado.
-
Microsoft SQL Server: Microsoft SQL Server instalado com um banco de dados de eventos criado para registro e monitoramento de eventos do Horizon.
Observação: Este tutorial não abrange as etapas de instalação ou criação do banco de dados do Microsoft SQL Server.
Tarefa 3.1: Implantar e Configurar Servidores de Conexão
-
Crie duas VMs do servidor Windows no SDDC para servidores de conexão.
-
Junte estas duas VMs do servidor de conexão ao controlador de domínio do Windows Active Directory e crie os registros necessários do sistema de nomes de domínio (DNS) no servidor DNS interno criado como um pré-requisito.
-
No primeiro servidor de conexão, clique em Próximo e selecione Servidor Padrão Horizon.
-
Selecione Oracle Cloud como o local de implantação e conclua a instalação do primeiro servidor de conexão.
-
No segundo servidor de conexão, selecione o tipo de implantação como Servidor de Réplica Horizon e aponte para o servidor de conexão principal na etapa 4. Siga o assistente de instalação e conclua a instalação do segundo servidor de conexão.
-
Implante o OVA (Open Virtual Appliance) para o Horizon Cloud Connector necessário para licenciamento. Para obter mais informações, consulte Conectar o Horizon Cloud Service com um Horizon Pod Existente para Usar Licenças de Assinatura do Horizon, Serviços Hospedados na Nuvem ou Ambos.
-
Após implantar com sucesso os dois servidores de conexão, inicie a página de administração navegando até
https://your-primary-connection-server-IP/admin
.-
Insira o número de série do Horizonte conforme necessário.
-
Em Servidores, clique em vCenter Servers, Adicionar e especifique as informações do vCenter.
-
Deixe a página Armazenamento padrão e finalize o assistente.
-
Em Servidores, clique em Servidores de Conexão e verifique se os servidores de conexão principal e de réplica estão listados. Selecione o servidor de conexão principal e clique em Editar.
-
Na página Editar Definições do Servidor de Conexão, especifique as informações a seguir.
- Desmarque Ativar Redirecionamento do Host.
- Desmarque PCoIP Secure Gateway.
- Selecione Não usar o Blast Secure Gateway em Blast Secure Gateway.
Repita essas configurações para o servidor de conexão de réplica também.
-
Faça log-in no servidor de conexão, navegue até Configuração do Evento em Definições e configure o banco de dados de eventos para apontar para o banco de dados do Microsoft SQL Server. Use
sa
como nome de usuário.
-
Observação: As etapas para configurar definições globais, pools de desktops e farms estão fora do escopo deste tutorial, pois variam de acordo com os requisitos e seguem as implementações padrão do VMware.
Tarefa 3.2: Implantar e Configurar um UAG
Precisamos implantar dois appliances UAG para alta disponibilidade e dimensionamento.
-
Execute o assistente Implantar Modelo OVF e selecione o pacote UAG OVA UAG Non-Federal Information Processing Standards (FIPS). Selecione os recursos de computação conforme desejado.
-
Na página Configuração, selecione Dois NIC e clique em Próximo.
-
Na página Selecionar redes, selecione ManagementNetwork como o grupo de portas distribuídas UAG e selecione BackendNetwork como o segmento de sobreposição interna UAG criado em um ambiente NSX. Deixe o padrão para Internet e clique em Próximo.
-
Em Personalizar modelo, selecione Propriedades de Rede, STATICV4 e configure o endereço IPv4 na rede VLAN UAG. Especifique o nome do identificador exclusivo para o Nome do Appliance do Gateway Unificado.
-
Em Opções de Senha, defina a senha de administrador e root.
-
Em Propriedades do Sistema, ative o SSH e conclua o assistente.
-
Ligue o aparelho UAG. Você deverá ver dois endereços IP, um do UAG VLAN e o outro do NSX sobrepõem o segmento interno do UAG.
-
Faça log-in na Console do OCI, navegue até Rede, Rede Virtual na Nuvem, VCN do SDDC, VLAN, selecione VLAN-SDDC-UAG VLAN e crie acesso externo para obter os endereços IP públicos dos seus UAGs.
-
Clique em Adicionar Acesso Externo e selecione Acesso Público como o Tipo de Acesso Externo.
-
Informe o endereço IP privado da VLAN UAG do primeiro appliance UAG (por exemplo,
10.50.3.157
). -
Na seção Endereço IP Público Reservado, selecione CREATE NEW, especifique um nome exclusivo e clique em Adicionar Acesso Externo.
Observação: Você verá o mapeamento de endereços IP privados para públicos para o seu appliance UAG após concluir as etapas de 8 a 10.
-
Repita as etapas de 1 a 11 para o segundo appliance UAG.
Observação: nesse estágio, você tem um endereço IP público para cada appliance UAG.
-
Crie um registro de DNS público usando o endereço IP público recebido na etapa 8 para cada appliance UAG. Em seguida, crie rotas do appliance UAG para comunicação com o segmento do balanceador de carga e os servidores de conexão.
Observação: A comunicação ocorre entre o bastion host e o segmento de sobreposição NSX para fins de gerenciamento, o que é necessário para o gerenciamento do appliance UAG por meio da interface gráfica do usuário (GUI) da Web.
-
Crie uma entrada na sub-rede pública do bastion host com o IP privado como um tipo de destino para o endereço IP VIP do NSX Edge para o destino
192.168.0.0/16
(aplicável se você quiser acessar a GUI web do appliance UAG do bastion host). -
Faça log-in na console do UAG em vSphere usando o usuário raiz e adicione entradas de rota.
-
Adicione essas rotas após a implantação e a configuração do Balanceador de Carga do OCI. Esses dois endereços IP pertencem às instâncias de verificação de integridade do balanceador de carga UAG.
A imagem a seguir mostra a entrada de rota para todo o intervalo da rota explícita do gateway de sobreposição.
A imagem a seguir mostra a rede de sobreposição para cobrir todos os segmentos parte desta implantação.
A imagem a seguir mostra o resumo das rotas do appliance UAG.
Observação:
eth0
é da rede respaldada por VLAN eeth1
é do segmento Overlay. Consulte as regras de roteamento marcadas em amarelo.- Antes de continuar, certifique-se de concluir a configuração privada do Balanceador de Carga do OCI para o servidor de conexão para obter o IP virtual (VIP) LBaaS. Consulte a seção Implantar e Configurar Balanceador de Carga Privado na Tarefa 4. Volte a esta tarefa após concluir a configuração do Balanceador de Carga do OCI.
-
Crie um registro DNS para o VIP do balanceador de carga do servidor de conexão que você obteve.
-
Adicione a entrada em
/etc/resolv.conf
para apontar para o servidor DNS interno em que todos os registros DNS são criados. O UAG deve se comunicar pelo nome do host do VIP do balanceador de carga do servidor de conexão. -
Configure appliances UAG acessando a página Web do appliance usando
https://<private-hostname-ip>:9443/admin
. -
Faça log-in com credenciais de administração e ative Definições do Serviço de Borda em Definições Gerais.
-
Forneça o URL do servidor de conexão.
Observação: Este URL deve ser a entrada de DNS interno do VIP do Balanceador de Carga do OCI privado, que equilibra os servidores de conexão padrão e de réplica. Para configuração privada do Balanceador de Carga do OCI, consulte a observação na configuração privada LBaaS após a etapa 15.
-
Cole a impressão digital do URL do servidor de conexão e certifique-se de incluir as impressões digitais SHA1 dos dois servidores de conexão.
-
Para obter a impressão digital, acesse o URL do servidor de conexão usando
https://primary-connection-server/admin
, clique em bloqueio, Certificado, Detalhes e, em seguida, clique em Impressão Digital. -
Repita para o servidor de replicação.
-
Combine as duas impressões digitais em uma linha.
sha1=6b 8f 21 f5 e3 7d ce 7f b0 8d 33 88 92 96 2b e9 86 3a 24 b3,sha1=6f 5d xx xx xx xx xx xx xx xx xx xx b4 82 7e ae 11 b3 65 4f
-
-
Ative PC por IP (PCoIP) e ative Desativar Certificado de Legado PCOIP.
-
No campo PCoIP URL Externo, informe o endereço IP público do appliance UAG com a porta
4172
. Por exemplo,150.100.222.23:4172
. -
Na página Definições de Horizonte, selecione Ativar Blast e informe o URL Externo de Blast como o registro de DNS público associado ao appliance UAG com a porta
8443
. Por exemplo,https://xyz.company.com:8443
, em quexyz.company.com
é o registro de host DNS público do IP150.100.222.23
. -
Repita as etapas 1 a 25 para o segundo appliance UAG.
-
Você deverá ver o status como verde na GUI da Web do appliance UAG após a configuração bem-sucedida.
-
Faça login na GUI da Web dos servidores de conexão e verifique se os UAGs estão registrados. Navegue até Configurações, Servidores e clique em Gateways.
Tarefa 4: Selecionar uma Opção do Oracle Cloud Infrastructure Load Balancer (LBaaS) para o Horizonte
Para selecionar a metodologia apropriada de balanceamento de carga do Horizon, você deve decidir sobre os padrões de tráfego de entrada e saída para a base de usuário da área de trabalho. Os métodos a seguir são comumente usados:
-
Método 1: Executar somente para clientes internos (os usuários se conectam a servidores de conexão).
Neste método, as conexões são geradas apenas dentro das redes internas e os clientes podem se conectar diretamente aos servidores de conexão localizados na rede SDDC. Nesse caso, o UAG/gateways pode precisar ser ignorado para que os clientes possam acessar os desktops.
- Execute apenas uma configuração privada do OCI Load Balancer.
- Consulte a seção Implantar e Configurar o Balanceador de Carga Privado do OCI.
-
Método 2: Executar para acesso de usuário interno e externo.
Nesse método, o Balanceador de Carga do OCI público e privado são implantados.
- Consulte a seção Implantar e Configurar um Balanceador de Carga Público do OCI.
- Consulte a seção Implantar e Configurar um Balanceador de Carga Privado do OCI.
Implantar e Configurar um Balanceador de Carga Privado do OCI
Esta seção descreve as etapas para configurar o LBaaS nativo do OCI para servidores de conexão. Consulte a arquitetura a seguir para obter mais detalhes.
Observação: A tabela a seguir lista a configuração de backend, listener, porta e protocolo para o LBaaS.
Conjuntos de Backend | Backends | Listener | Porta | Protocolo |
---|---|---|---|---|
BS_443 (HTTPS) | Servidor de Conexão 1 e Servidor de Conexão 2 | Listener_443 | 443 | TCP |
BS_4172 (PCOIP) | Servidor de Conexão 1 e Servidor de Conexão 2 | Listener_4172 | 4,172 | TCP |
BS_8443 (Explosão) | Servidor de Conexão 1 e Servidor de Conexão 2 | Listener_8443 | 8,443 | TCP |
-
Faça log-in na Console do OCI e navegue até o serviço Networking e selecione Load Balancers. Altere Região e Compartimento para o compartimento e a região desejados.
-
Clique em Criar Balanceador de Carga e selecione Balanceador de Carga para Tipo. Não selecione Balanceador de Carga de Rede.
-
Digite o Nome do balanceador de carga e selecione Privado para o tipo de visibilidade. Na seção de largura de banda, selecione Formas Flexíveis e escolha a largura de banda mínima e máxima necessária.
-
Selecione a VCN e a sub-rede privada criadas nas tarefas anteriores para hospedar o LBaaS privado e clique em Próximo.
-
Selecione Hash de IP como Política de balanceamento de carga.
Observação: não adicione backends nesse estágio (faremos isso posteriormente).
-
Selecione Protocolo de política de verificação de integridade como TCP e altere Porta para
443
. Deixe as configurações padrão para Intervalos e Timeouts. Clique em Próximo para adicionar um listener. -
Informe o Nome do listener e selecione TCP como seu tipo de tráfego do Listener. Especifique
443
como Porta e deixe as definições padrão.Observação: Se você estiver planejando usar certificados assinados pela CA, selecione HTTPS como o tipo de tráfego do listener e faça upload dos certificados SSL válidos. Para obter mais informações, consulte a documentação do OCI LBaaS.
-
Clique em Submeter e aguarde o status do balanceador de carga ficar verde.
-
Adicione os backends e listeners de acordo com a tabela mostrada anteriormente nesta seção.
-
Anote o IP privado LBaaS e crie um registro DNS interno que será chamado de URL VIP do servidor de conexão do Horizon.
-
Adicione a regra de roteamento para a sub-rede privada LBaaS com o Tipo de destino como VIP de sobreposição NSX. A imagem a seguir mostra a tabela de roteamento para o LBaas privado. O exemplo mostra que
192.168.0.0/16
é a sub-rede de sobreposição NSX para gerenciamento e10.50.0.131
é a interface de uplink para VLAN de Uplink do NSX Edge. Isso cobrirá todos os três segmentos de sobreposição. -
Atualize a regra de segurança de sub-rede privada LBaaS para aceitar a comunicação do segmento de sobreposição NSX. As imagens a seguir mostram a lista de segurança do Balanceador de Carga privado do OCI. A regra de segurança aceita a comunicação da sub-rede de sobreposição NSX para LBaaS.
Entrada:
Saída:
-
Atualize o grupo de segurança de rede para NSX-Edge-Uplink1 para aceitar a comunicação da sub-rede privada LBaaS. A imagem a seguir mostra o grupo de segurança de rede NSX-Edge-Uplink1 no qual
10.50.10.0/24
é o CIDR da sub-rede privada LBaaS.
-
Implantar e Configurar um Balanceador de Carga Público do OCI
Esta seção descreve as etapas para configurar o LBaaS nativo do OCI para acesso externo de UAG. Consulte a arquitetura a seguir para obter mais detalhes.
Observação: A tabela a seguir lista a configuração de backend, listener, porta e protocolo para o LBaaS.
Conjuntos de Backend | Backends | Listener | Protocolo | Porta |
---|---|---|---|---|
BS_443 (HTTPS) | Unified Access Gateway 1 e Unified Access Gateway 2 | Listener_443 | TCP | 443 |
-
Faça log-in na Console do OCI e navegue até o serviço Networking e selecione Load Balancers. Altere Região e Compartimento para o compartimento e a região desejados.
-
Clique em Criar Balanceador de Carga e selecione Balancer de Carga como Tipo. Não selecione Balanceador de Carga de Rede.
-
Digite o Nome do balanceador de carga e selecione Público como Tipo de visibilidade. Clique em Endereço IP Reservado e selecione Criar novo endereço IP reservado. Informe o nome do IP e selecione o compartimento.
-
Na seção Largura de Banda, selecione Formas Flexíveis e escolha a largura de banda mínima e máxima necessárias.
-
Selecione a VCN e a sub-rede pública criadas nas tarefas anteriores para hospedar o LBaaS público e clique em Próximo.
-
Selecione Hash de IP como Política de balanceamento de carga.
Observação: não adicione backends nesse estágio. Isso será feito posteriormente.
-
Na seção Especificar Política de Verificação de Integridade, selecione TCP e altere Porta para
443
. Deixe as configurações padrão para Intervalos e Timeouts. Clique em Próximo para adicionar um listener. -
Informe o Nome do listener e selecione TCP como seu tipo de tráfego do Listener. Especifique a porta
443
e deixe as definições padrão.Observação: Se você estiver planejando usar certificados assinados pela CA, selecione HTTPS como tipo de tráfego do listener e faça upload dos certificados SSL válidos. Para obter mais informações, consulte a documentação do OCI LBaaS.
-
Clique em Submeter e aguarde o status do balanceador de carga ficar verde.
-
Adicione os backends e listeners de acordo com a tabela mostrada anteriormente nesta seção.
-
Anote o IP público do LBaaS e crie um registro DNS externo para acesso público à infraestrutura do VDI.
-
Adicione a entrada da tabela de roteamento para a sub-rede pública do OCI Load Balancer.
A imagem a seguir mostra a entrada da tabela de roteamento para a sub-rede pública LBaaS.
A imagem a seguir mostra a entrada da tabela de roteamento para
VLAN-SDDC-UAG
. Abordamos essa etapa ao criar a VLAN UAG. Se você seguiu as etapas de criação de VLAN UAG, deverá ver uma entrada de rota semelhante na tabela de roteamento para a VLAN UAG.A imagem a seguir mostra a lista de segurança de comunicação de rede e as regras de grupo de segurança de rede para o público LBaaS. Neste exemplo,
10.50.3.0/24
é uma sub-rede VLAN para o appliance UAG do Horizon.A imagem a seguir mostra o grupo de segurança de rede para a VLAN UAG do SDDC. Essa etapa já é abordada durante o processo de criação de VLAN UAG nas etapas iniciais. Se você seguiu as etapas de criação da VLAN UAG, deverá ver um grupo de segurança de rede semelhante à imagem a seguir.
Depois de concluir a configuração do Balanceador de Carga do OCI público e privado, a configuração do Horizon poderá ser testada usando o Horizon Client.
Links Relacionados
Confirmações
-
Autores - Ryan Patel (Arquiteto Principal de Nuvem), Devendra Gawale (Arquiteto de Soluções em Nuvem)
-
Colaborador - Adeel Amin (Arquiteto de Soluções em Nuvem)
Mais Recursos de Aprendizagem
Explore outros laboratórios em docs.oracle.com/learn ou acesse mais conteúdo de aprendizado gratuito no canal do Oracle Learning YouTube. Além disso, acesse education.oracle.com/learning-explorer para se tornar um Oracle Learning Explorer.
Para obter a documentação do produto, visite o Oracle Help Center.
Deploy Omnissa Horizon 8 on Oracle Cloud VMware Solution
G36176-01
Copyright ©2025, Oracle and/or its affiliates.
