创建多集群 Oracle Cloud VMware Solution 软件定义的数据中心

简介

Oracle Cloud VMware Solution 提供客户管理的基于 VMware 的原生云环境，安装在客户租户中。它使用 VMware 工具提供完全控制。用户可以将基于 VMware 的工作负载迁移或扩展到云中，而无需重新设计应用架构或重新配置操作。

Oracle Cloud VMware Solution 提供基于 Intel 和 AMD 处理器的计算配置。该服务有两种类型的计算配置：密集 I/O 和标准计算配置。密集 I/O 配置包括基于 NVMe 的本地连接 SSD，用于为软件定义的数据中心 (Software-Defined Data Center，SDDC) 创建 VMware vSAN 存储解决方案。而使用标准配置的用户可以将 OCI 块存储附加为基于主虚拟机文件系统 (VMFS) 的数据存储。使用标准配置，用户可以根据需要使用细分的 Oracle Cloud Infrastructure (OCI) 块和文件存储为每个实例配置核心。这一独特优势允许独立于计算扩展存储，同时利用 OCI 原生功能实现故障隔离并支持块存储卷服务功能。要了解 Oracle Cloud VMware Solution 标准配置的优势，请参阅本博客。

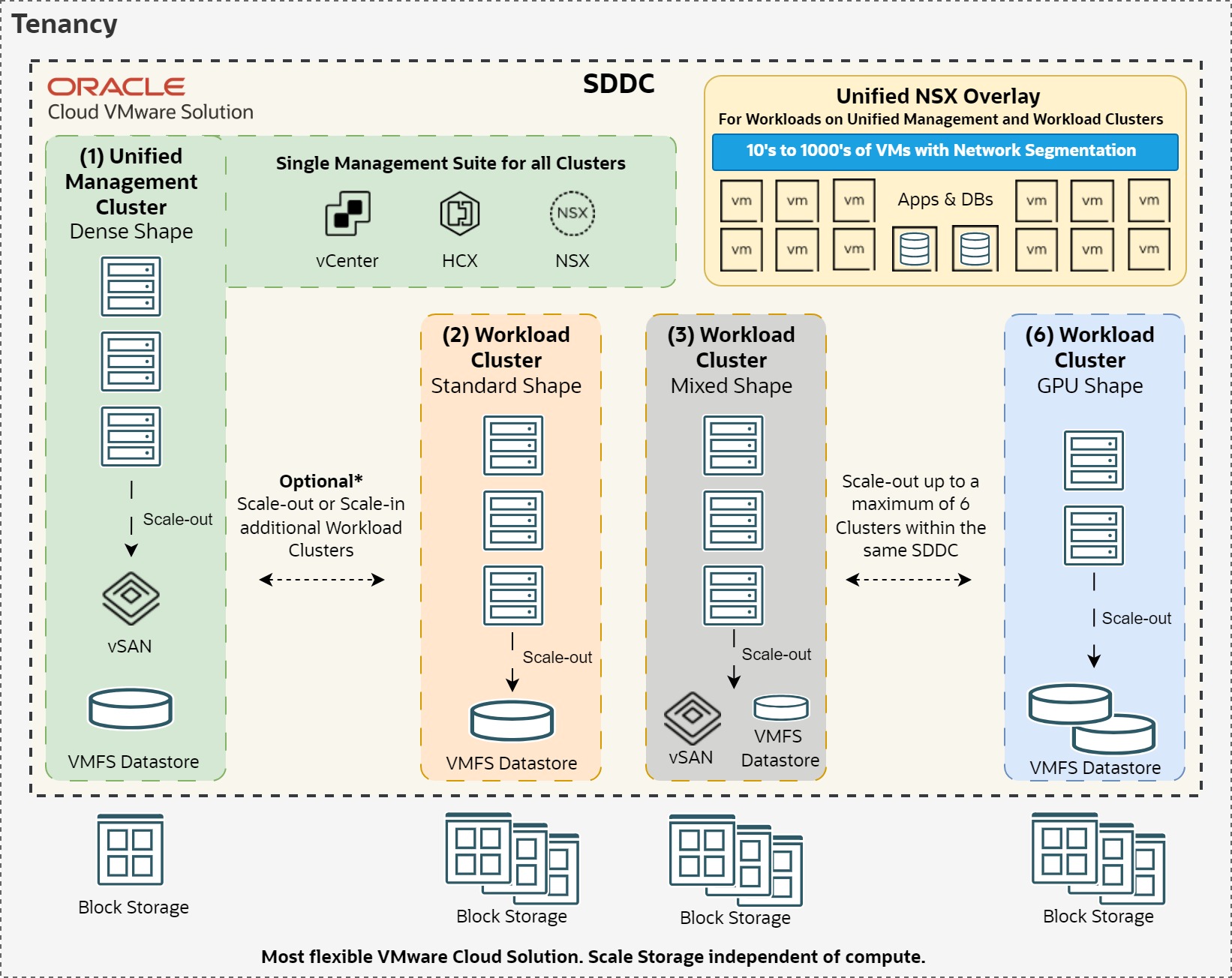

多集群 SDDC

在本教程中，我们将指导您完成创建具有多个集群的 SDDC 的步骤，选择相应的计算配置、网络和存储选项。统一管理集群包含三个具有 vSAN 存储的密集 I/O 型主机，而负载集群使用三个以 OCI 块存储卷为主存储的标准型主机。要了解有关多集群 SDDC 的更多信息，请参阅博客。

目标

在 OCI 中创建多集群 Oracle Cloud VMware Solution SDDC。

先决条件

要了解部署的先决条件和计划，请参阅 Oracle Cloud VMware Solution 入门教程。
阅读博客，全面了解多集群 SDDC 的特性和优势。

任务 1：创建多集群 SDDC

要部署 SDDC，请登录 OCI 租户并选择相应的区域。在本教程中，我们将选择德国中部（法兰克福）区域。

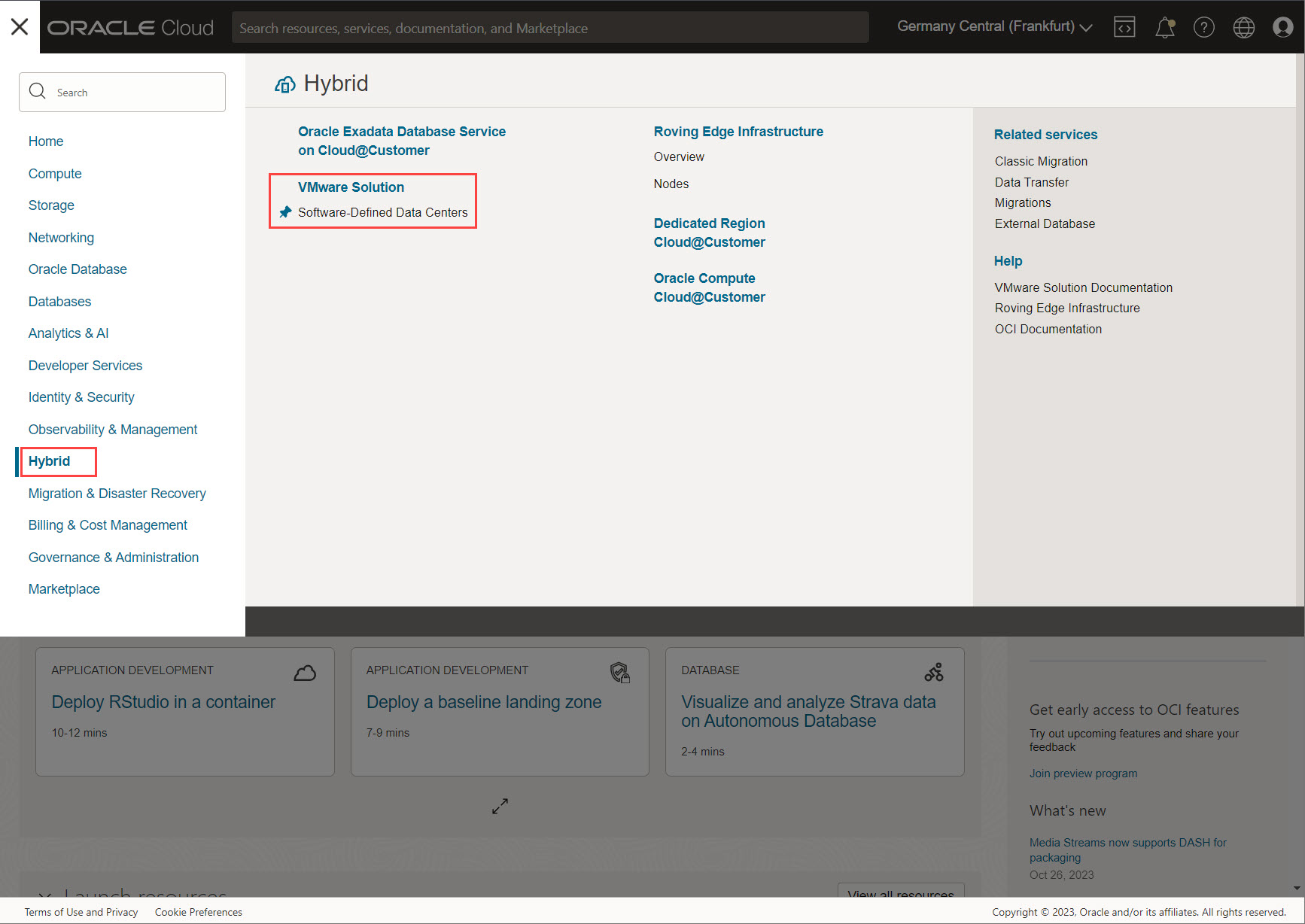

在 Oracle Cloud 控制台中，单击汉堡图标打开左上角的导航菜单。
选择混合，然后在 VMware 解决方案下选择软件定义的数据中心。

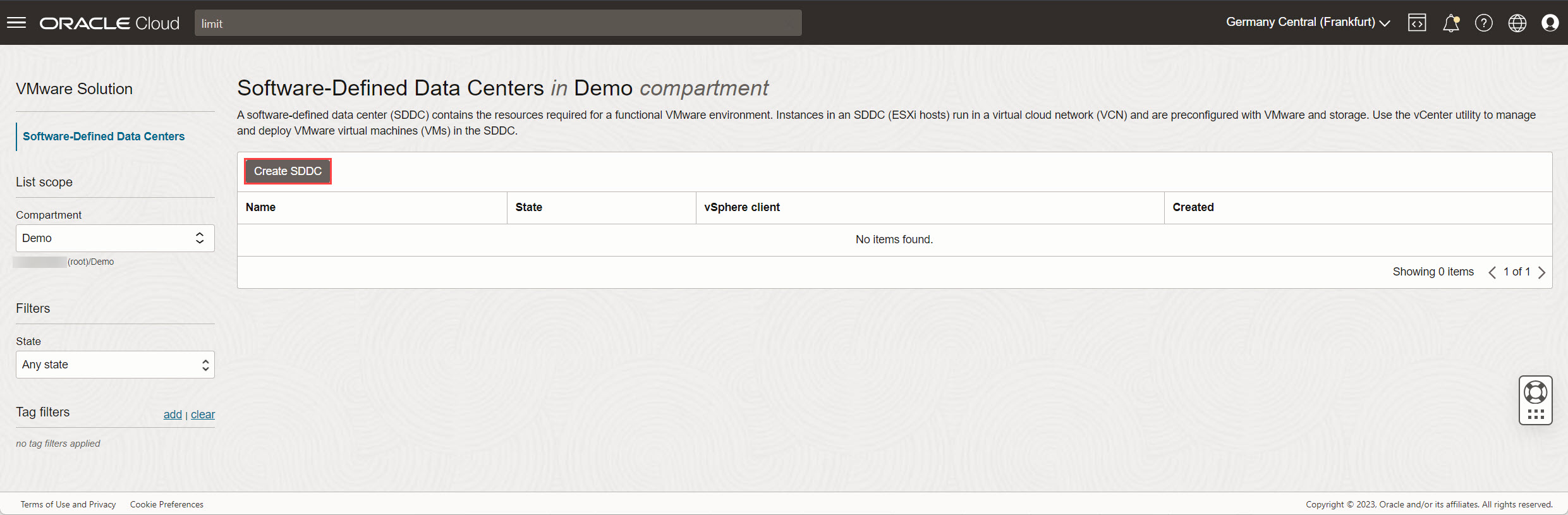

从要部署 SDDC 的下拉列表中选择相应的区间，然后单击创建 SDDC 。

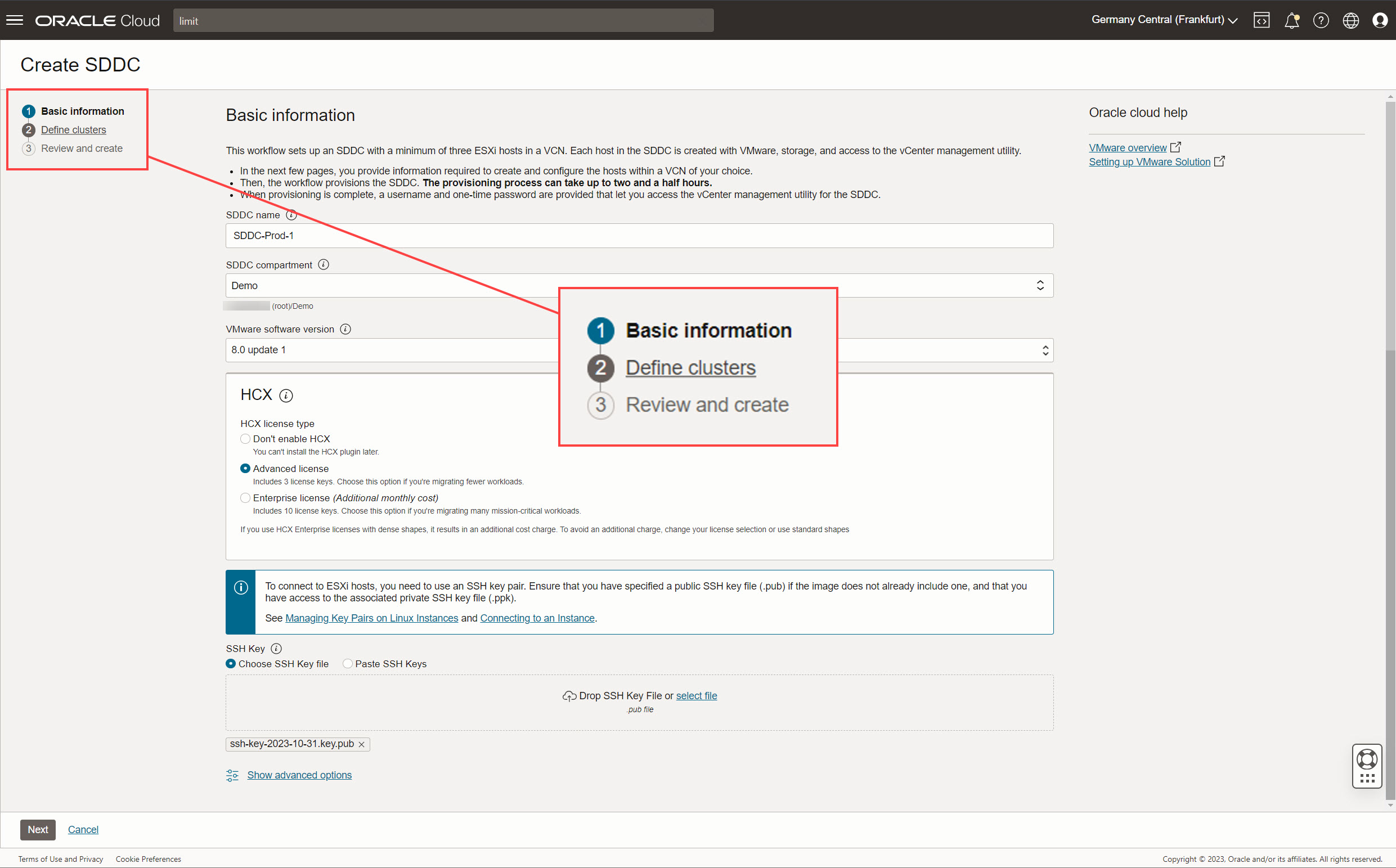

在创建 SDDC 页上，您可能会发现工作流分为 3 个部分。在基本信息部分中，输入以下详细信息。完成基本信息部分后，单击下一步继续执行定义群集部分。
- SDDC 名称：提供 SDDC 的名称。这应为整个租户中 SDDC 的唯一名称，名称长度不能超过 16 个字符。
- SDDC 区间：默认情况下应显示先前选择的区间。如果需要，将其更改为相应的区间。
- VMware 软件版本：根据您的要求选择软件版本。此版本包含相应的 VMware 产品，例如 vSphere、NSX 和 HCX。有关随每个版本一起部署的受支持版本和内部版本的更多信息，请参见 VMware Software for Oracle Cloud VMware Solution 。

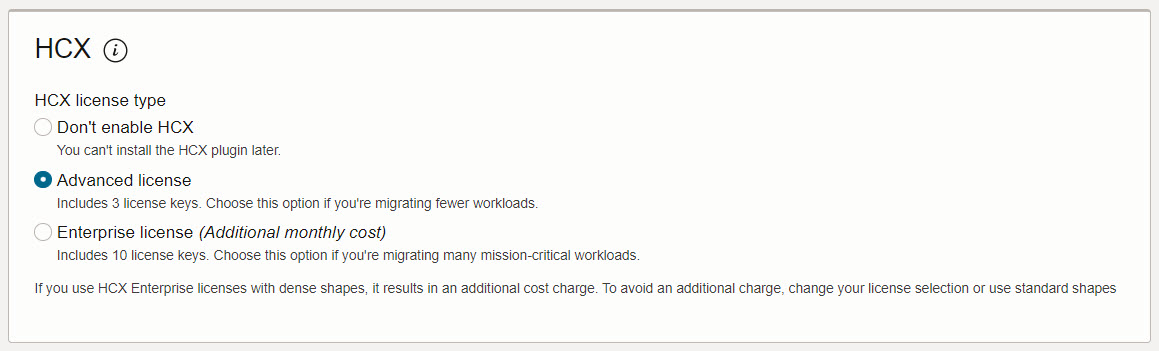

- HCX：用户可以选择安装 HCX 插件。默认情况下，预配工作流为所有 SDDC 部署具有高级许可证的 HCX。用户可以在创建 SDDC 后升级或降级许可证类型。HCX 许可证基于每月承诺消费，因此请根据需要选择许可证类型。对于密集型主机，选择企业许可证需要额外付费。有关详细信息，请参阅了解有关 HCX 和 HCX Enterprise 功能的更多信息。

  注：建议在创建 SDDC 期间启用 HCX，因为在创建 SDDC 后无法手动启用它。这可确保灵活满足未来工作负载移动需求。

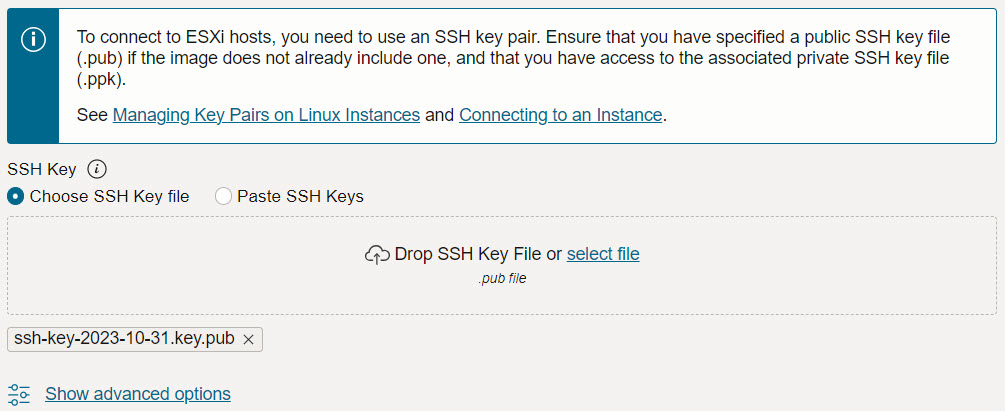

- SSH 密钥：选择按照 Get Started with Oracle Cloud VMware Solution 中所述创建的 SSH 密钥对的公钥。
- 高级选项（可选）：添加任何标记以帮助组织租户中的资源。

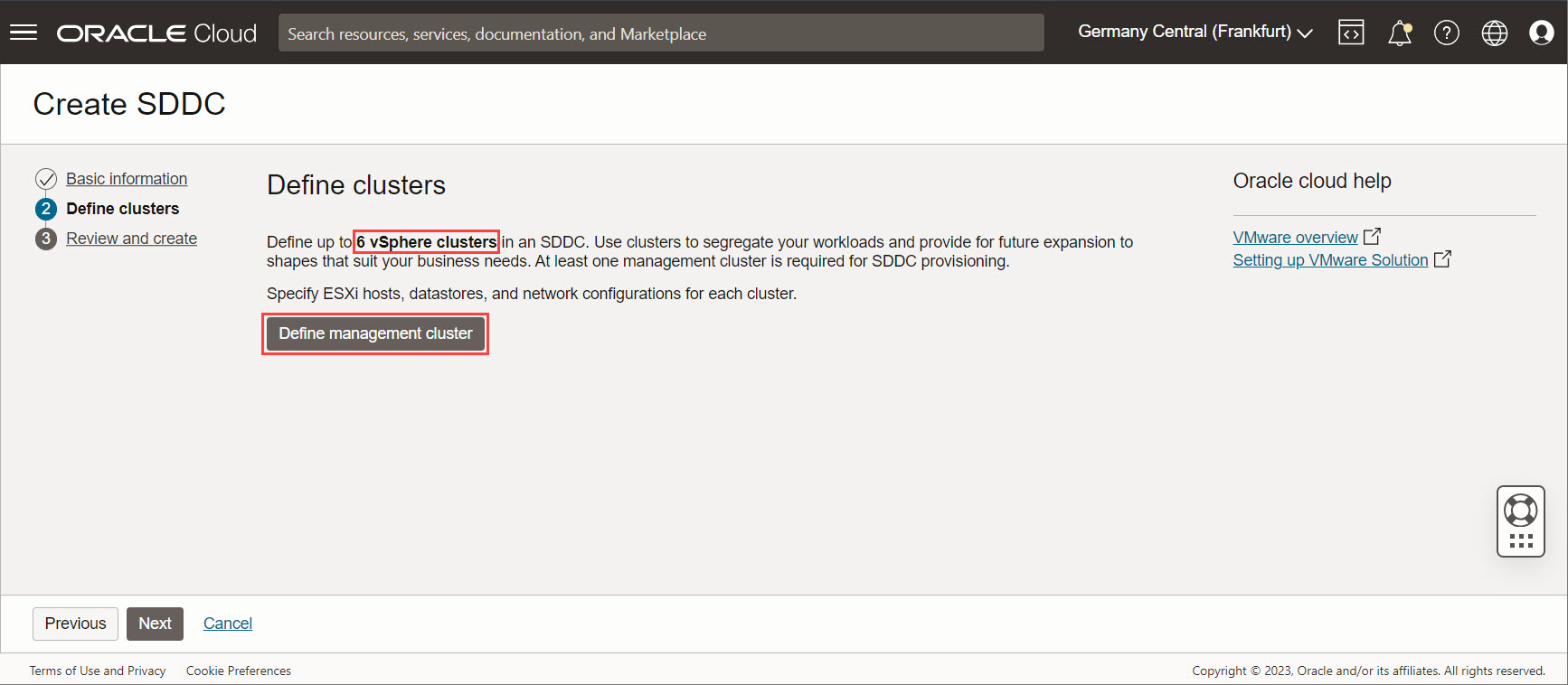

在定义集群部分中，您可以创建 vSphere 集群以满足企业需求。要添加第一个集群（即统一管理集群），请选择定义管理集群。

注：用户最多可以创建 6 个 vSphere 集群，并且至少需要一个集群（即 Unified Management Cluster ，即 Management Cluster ）。管理群集同时包含群集管理工具（vCenter、NSX Manager 和 HCX Manager）和工作负荷 VM。客户还可以选择将 5 个集群添加到称为工作负载集群的同一 SDDC。

任务 2：定义统一管理集群

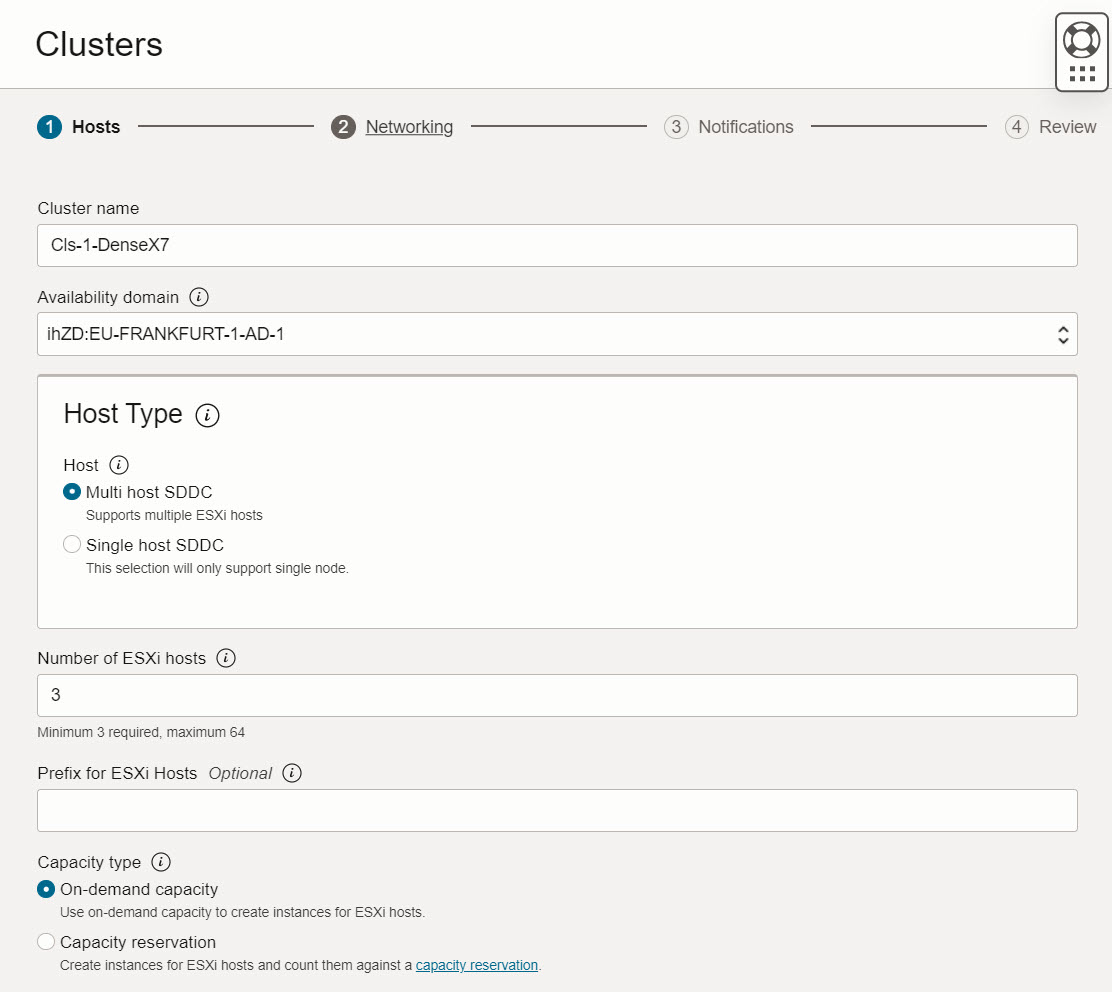

主机部分是群集工作流中的第一步。按如下所述输入所需的详细信息。
- 集群名：提供管理集群的名称。这应为整个租户的唯一名称，名称长度不能超过 16 个字符。
- 可用性域：一个集群可以部署在两个模型中。
  - 单 AD ：主机分布在一个可用性域中的三个容错域中。这样可以防止出现故障而实现高可用性。对于标准配置集群，这是唯一可用的部署模型。
  - 多 AD ：对于唯一用例，如果所选区域具有三个 AD，则可以在可用性域中部署集群。此选项仅适用于密集配置实例，对标准配置计算配置无效。在部署此方案之前，建议与 Oracle Cloud Architect 合作，了解此架构的优点和缺点。
- 主机类型：指示 SDDC 是用于生产部署还是仅用于概念验证测试。
  - 多主机 SDDC ：如果您计划部署 SDDC 以用于多集群的生产，则可以选择此选项。
  - 单主机 SDDC ：此选项仅用于概念验证目的。此项以后无法升级到多主机 SDDC。仅为非生产用例部署单个主机 SDDC。
- ESXi 主机数：指定统一管理集群中所需的主机数。

  注：统一管理集群至少需要三个主机来确保最佳性能和可用性。有关不同群集类型和硬件配置的最低和最高主机要求的详细信息，请参阅 Oracle Cloud VMware Solution 入门文档。
- ESXi 主机的前缀 （可选）：如果 ESXi 主机名必须与群集名称不同，请指定定制前缀。
- 容量类型：默认选项为“按需容量”。如果用户不想依赖可用的公共池，则可以预留容量。如果保留实例在租户中可用，请选择所需的保留实例。有关更多信息，请参阅容量预留。

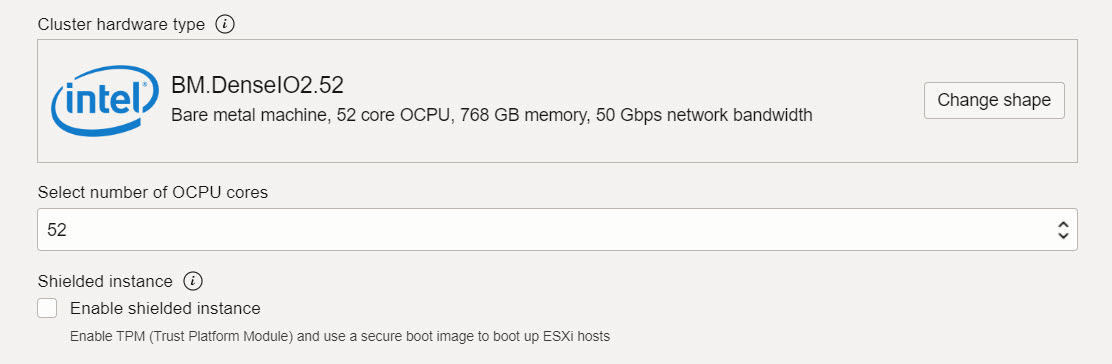

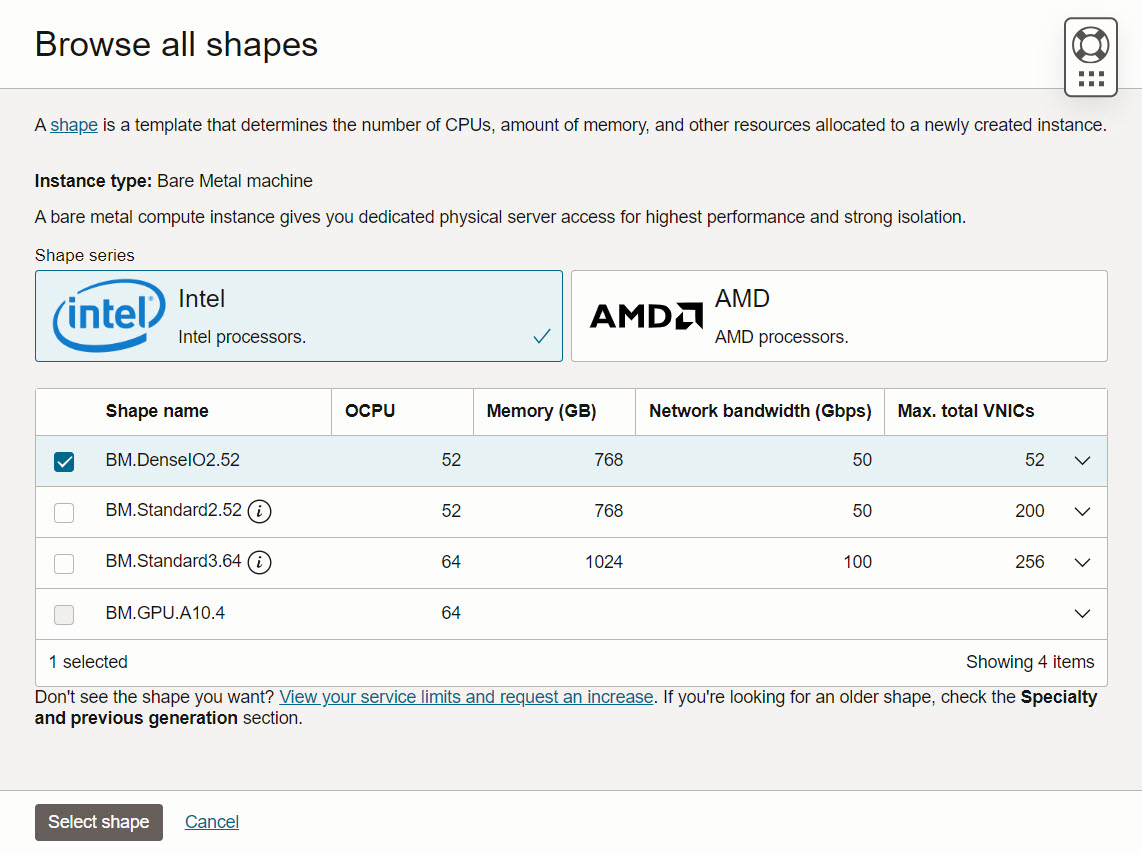

- 集群硬件类型：Oracle Cloud VMware Solution 支持 Intel 和 AMD 计算配置。虽然混合配置群集是可能的，但可以组合哪些配置存在某些限制。选择 Change Shape 可选择适当的硬件类型。有关混合配置集群的详细信息，请参阅Oracle Cloud VMware Solution 入门。
- 选择 CPU 核心数：根据工作负载要求，在集群中选择每个主机所需的 OCPU 数。
- 受防护实例：通过启用受防护实例来增强 ESXi 主机的安全性，该实例提供安全引导和可信平台模块 (Secure Boot and Trusted Platform Module，TPM) 等功能。有关更多信息，请参见 Oracle Cloud VMware Solution - Shielded Instances 。

  注：创建集群时必须启用此选项。在集群中创建的所有主机都将受防护实例。稍后或特定 ESXi 主机无法启用此选项。如果您已在未启用受防护实例的情况下创建了集群，并且以后希望使用受防护实例，则必须重新创建集群。

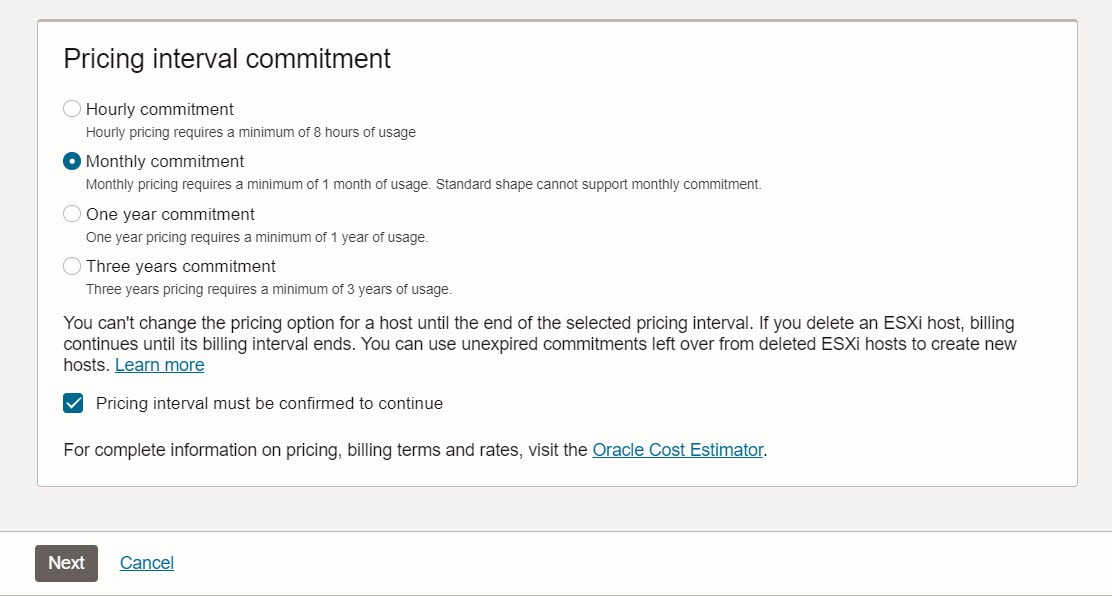

- 定价间隔承诺：Oracle Cloud VMware Solution 提供四种不同的定价承诺：每小时、每月、一年和三年。这些承诺应用于各个计算实例，并基于计算配置。您必须通过选中复选框来确认选定的定价间隔及其条款。单击 Networking（网络）部分的 Next（下一步）。

  注：密集 I/O 配置支持所有四个定价承诺，而标准配置仅支持每小时、一年和三年承诺。密集 I/O 配置的默认承诺是“每月”，而标准配置的默认承诺是“每小时”。如果您为密集 I/O 配置选择每月承诺消费，然后切换到标准配置，承诺将自动更改为“每小时”。有关定价承诺的详细信息，请参阅Oracle Cloud VMware Solution 入门。如果要为租户启用一年或三年承诺，您可以打开服务请求。

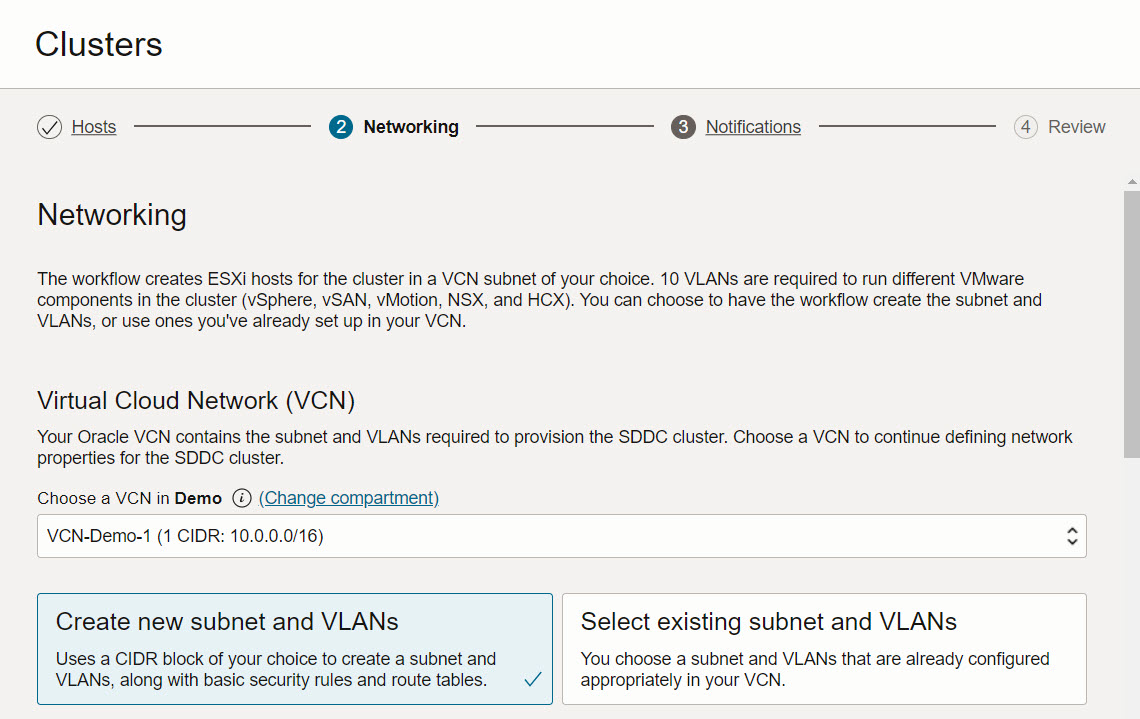

在网络部分中，输入以下详细信息，然后单击下一步。
- 虚拟云网络 (Virtual Cloud Network，VCN) ：选择要在其中创建 SDDC 的 VCN 。让我们选择 CIDR 块为 10.0.0.0/16 的 VCN-Demo-1 ，该块是在开始使用 Oracle Cloud VMware Solution 的先决条件部分中创建的。
- 用户可以选择创建新子网和 VLAN，也可以使用现有子网和 VLAN。默认选项创建新子网和 VLAN 将自动生成必要的网络组件，而选择现有子网和 VLAN 选项要求用户在启动 SDDC 部署工作流之前预配置网络元素。后一种选项仅对特定的定制需求是必要的。

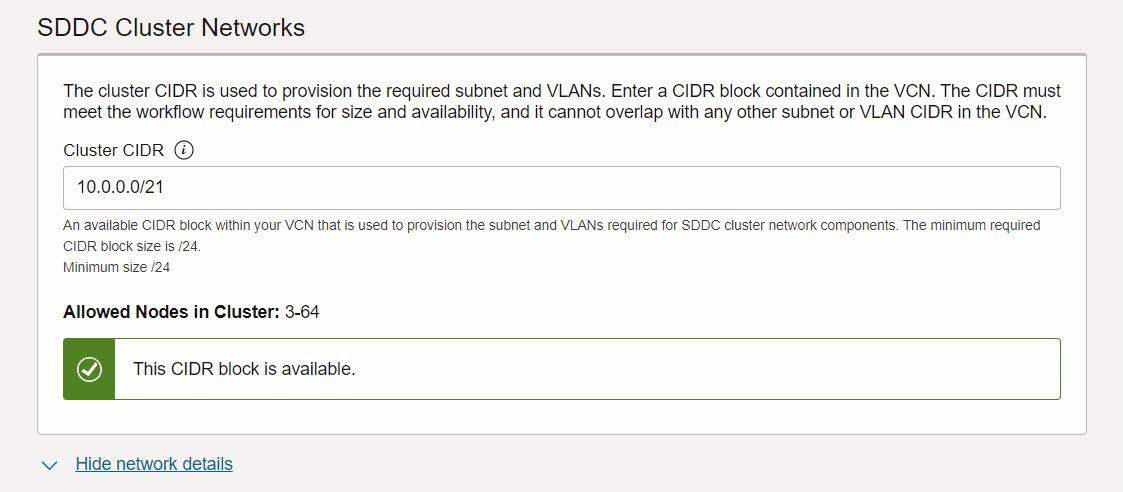

- SDDC 群集网络：要创建新的子网和 VLAN，请为群集指定群集 CIDR 范围。我们将使用 CIDR 块 10.0.0.0/21 。输入 CIDR 后，工作流将自动验证其在 VCN 中的可用性。

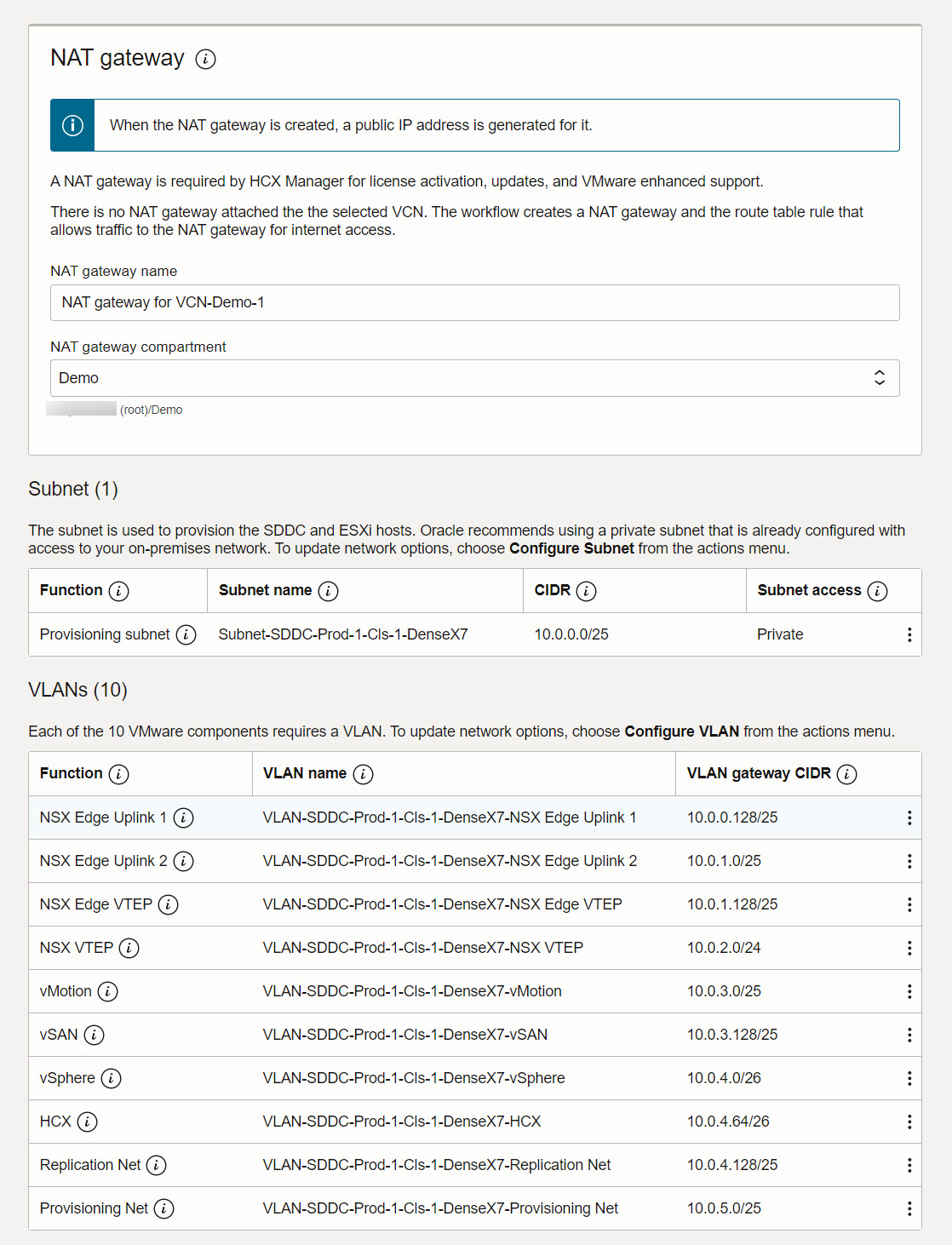

  - 单击隐藏网络详细信息可查看群集 CIDR 块将如何针对各种 VMware 功能进行分段。
  - 如果启用了 VMware HCX，则所选 VCN 必须附加 NAT 网关。如果 VCN 已经具有 NAT 网关，则会显示其名称、区间和公共 IP 地址。如果 VCN 没有 NAT 网关，工作流将自动为您创建一个。
  - （可选）如果选择了选择现有子网和 VLAN 选项，请选择以前创建的一个预配子网和 10 个 VLAN，并将其分配给各自的目的。有关更多信息，请参见 Creating VLANs for an SDDC 。

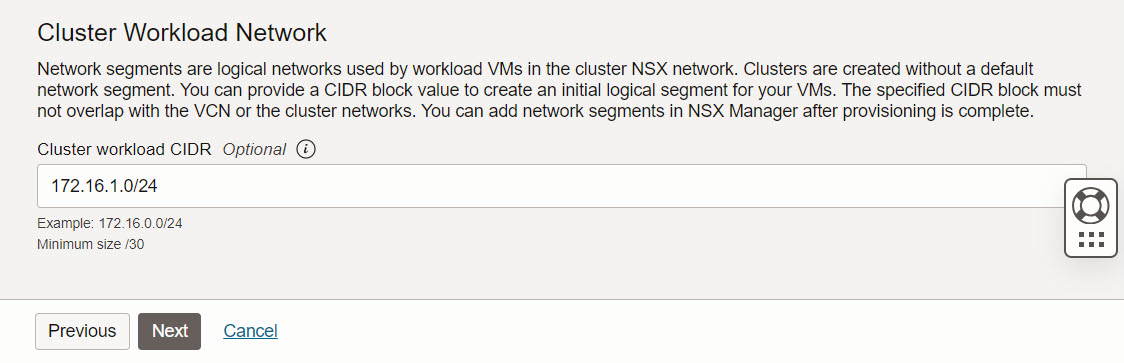

- 群集负载 CIDR ：提供工作负载 CIDR 块，这是可选的。此 CIDR 块由 NSX 工作负载段上的 VM 用作 DHCP 范围。如果用户没有为其工作负载提供 CIDR 范围，则可以在 SDDC 部署完成后在 NSX Manager 中手动创建 NSX 段。此值必须大于或等于 /30 ，并且不能与 VCN CIDR 块重叠。在本教程中，我们将对 workload NSX 段使用 CIDR 块 172.16.1.0/24 。

  注：默认情况下，SDDC 中的所有群集共享相同的叠加段，这简化了管理并降低了开销。此方法为 SDDC 中的所有集群使用一组 NSX 边缘节点、0 层网关和 1 层网关。如果特定要求需要特定集群的专用 NSX 基础结构，则客户可以将其部署为第二天操作。

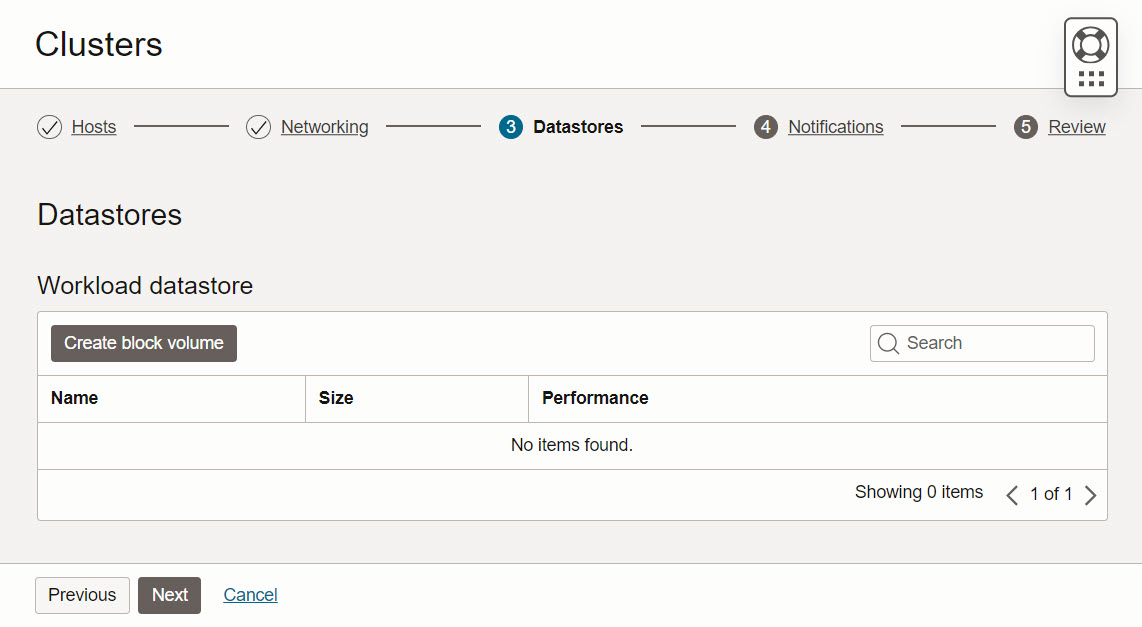

（可选）如果选择了基于标准配置的群集，请继续在此步骤中添加数据存储。对于基于密集配置的集群，请跳过此步骤并转到下一部分。

注：将基于标准配置的集群部署为统一管理集群时，将自动创建专用于 VMware 管理任务的专用数据存储。此数据存储的块存储卷大小为 8TB，VPU 设置为 10（平衡）。它不打算托管工作负载 VM。对于工作负载 VM，请添加其他数据存储，如以下部分所述。添加的每个 OCI 块存储卷将附加到集群中的所有主机，并作为数据存储提供。随后，所有数据存储都合并到一个数据存储集群中。这样，用户可以利用特定群集中的存储 DRS 。

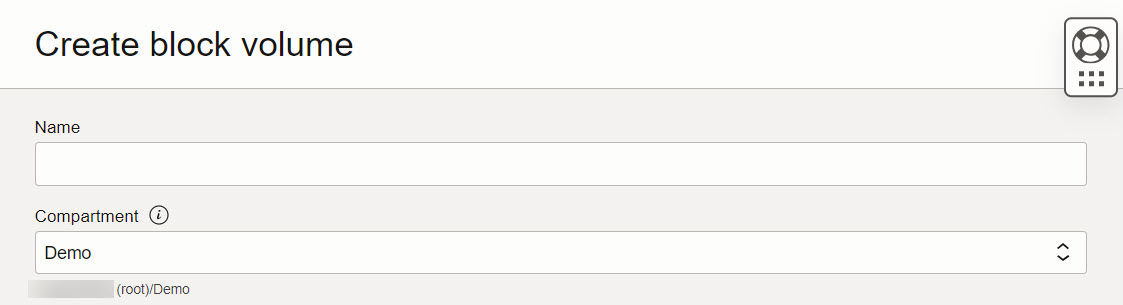

- 要创建数据存储，请单击创建块存储卷并输入以下详细信息。该工作流与在 OCI 中创建块存储卷完全相同。
  - 名称：输入块存储卷的说明性名称。
  - 区间：选择块存储卷所在的区间。

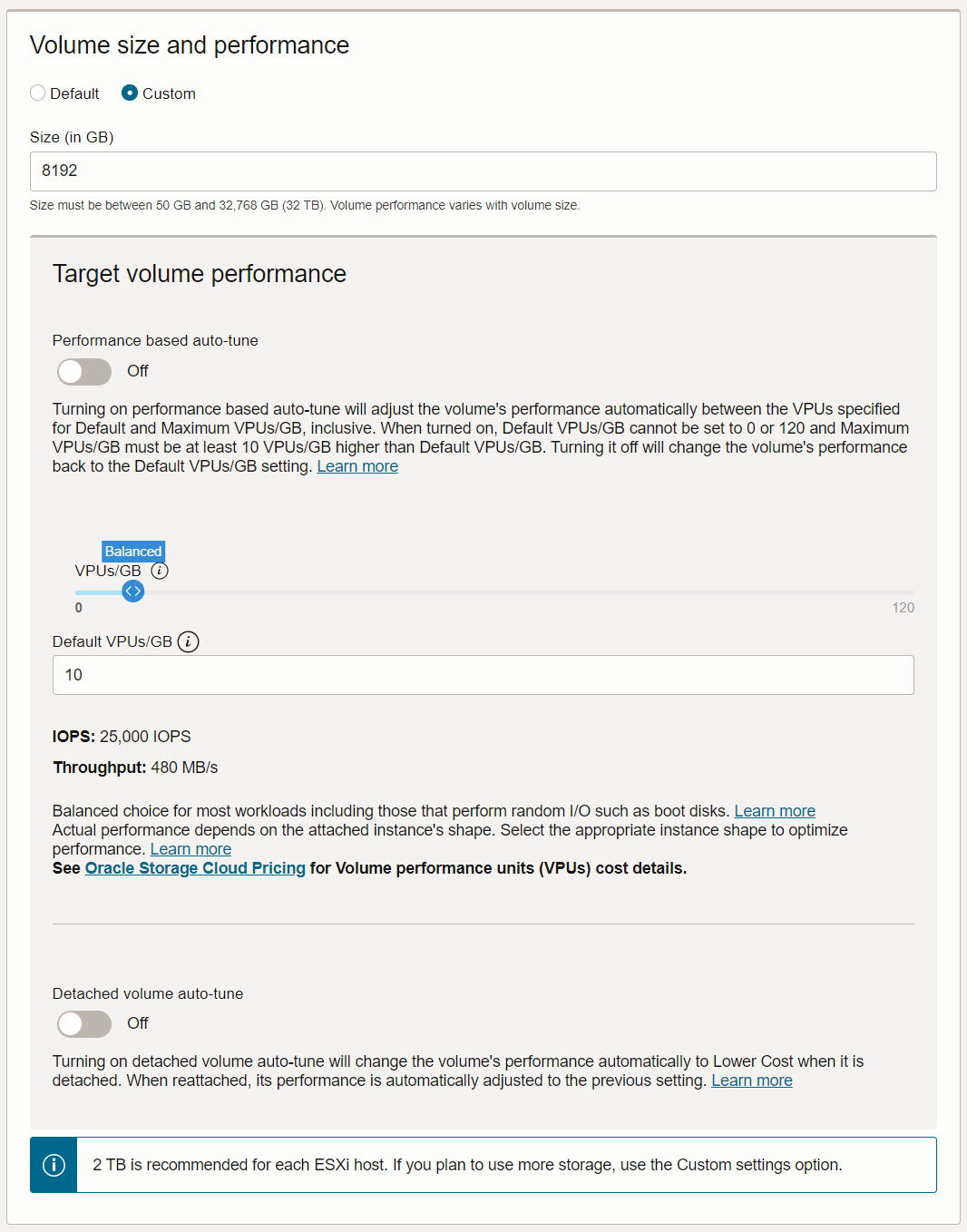

  - 卷大小和性能：保留默认值或选择定制以编辑卷详细信息。要定制卷，请提供以下详细信息。
    - 大小 (GB) ：指定数据存储所需的大小 (GB)。
    - 目标卷性能：
      - 基于性能的自动优化当前不适用于 Oracle Cloud VMware Solution。禁用此选项。
      - 默认 VPU/GB ：为卷选择介于 0 和 50 之间的 VPU（卷性能单元）值，增量为 10。有关 VPU 的更多信息，请参见 Block Volume Performance 。Oracle Cloud VMware Solution 目前最多支持 50 个 VPU。请勿输入大于 50 的 VPU 值。
      - 自动优化分离的卷：如果启用此功能，则分离卷，块存储卷服务会将这些卷的性能级别调整为更低成本 (0 VPU/GB)。此功能可节省成本和资源效率。重新附加卷时，性能将调整回默认 VPU/GB 设置指定的性能级别。

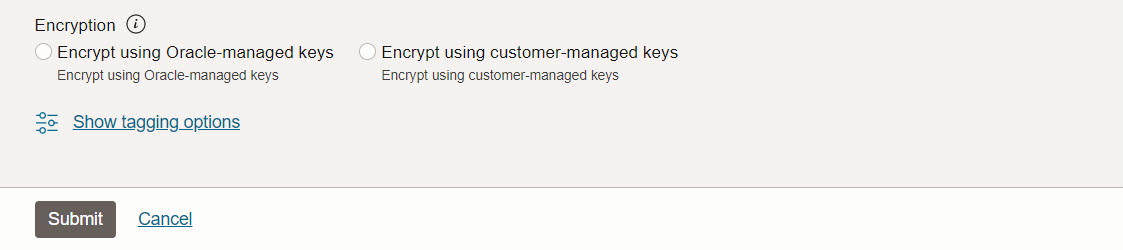

      - 加密：为了保护静态数据，默认情况下，所有块存储卷都使用 Oracle 提供的加密密钥进行加密。根据需要选择一个选项。有关详细信息，请参阅保护块存储卷。
- 继续按需添加块存储卷，重复上述步骤。在本教程中为统一管理集群选择了密集配置集群时，我们将跳过此部分并转到通知部分。单击下一步。

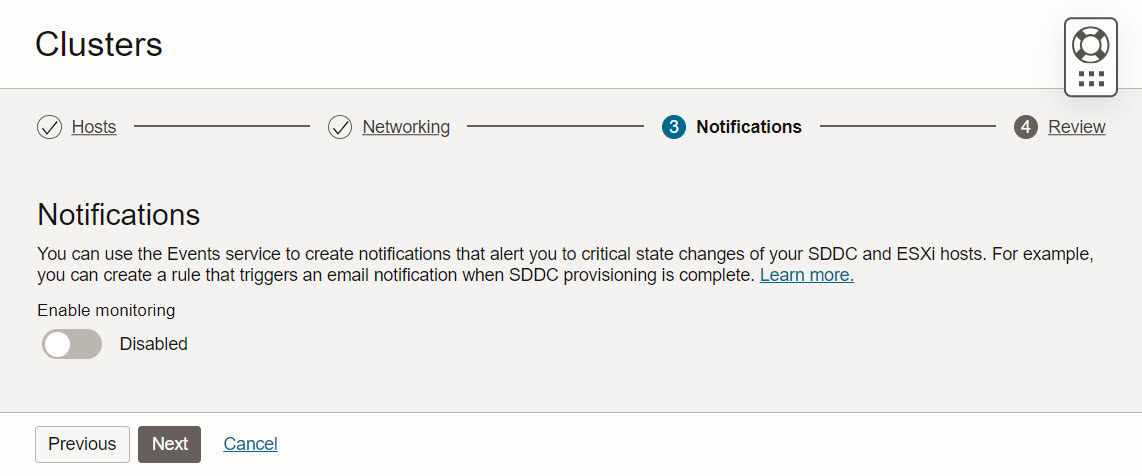

在通知部分中，根据您的首选项配置通知。通过启用通知，用户可以跟踪 SDDC 集群的状态。必须创建主题并选择相关事件，以便交付这些通知。要了解 Oracle Cloud VMware Solution 的可用通知，请参见 OCVS Notifications 。下面是可用通知的快速摘要。

服务	资源	事件
VMware 解决方案	SDDC，ESXi 主机	创建、删除、更新
	HCX 许可证	升级、降级、取消
计算	实例	任何操作、终止或更改区间
网络	VCN、子网、VLAN	删除、更新

对于本教程，我们将禁用通知。单击下一步可继续转到复查部分。

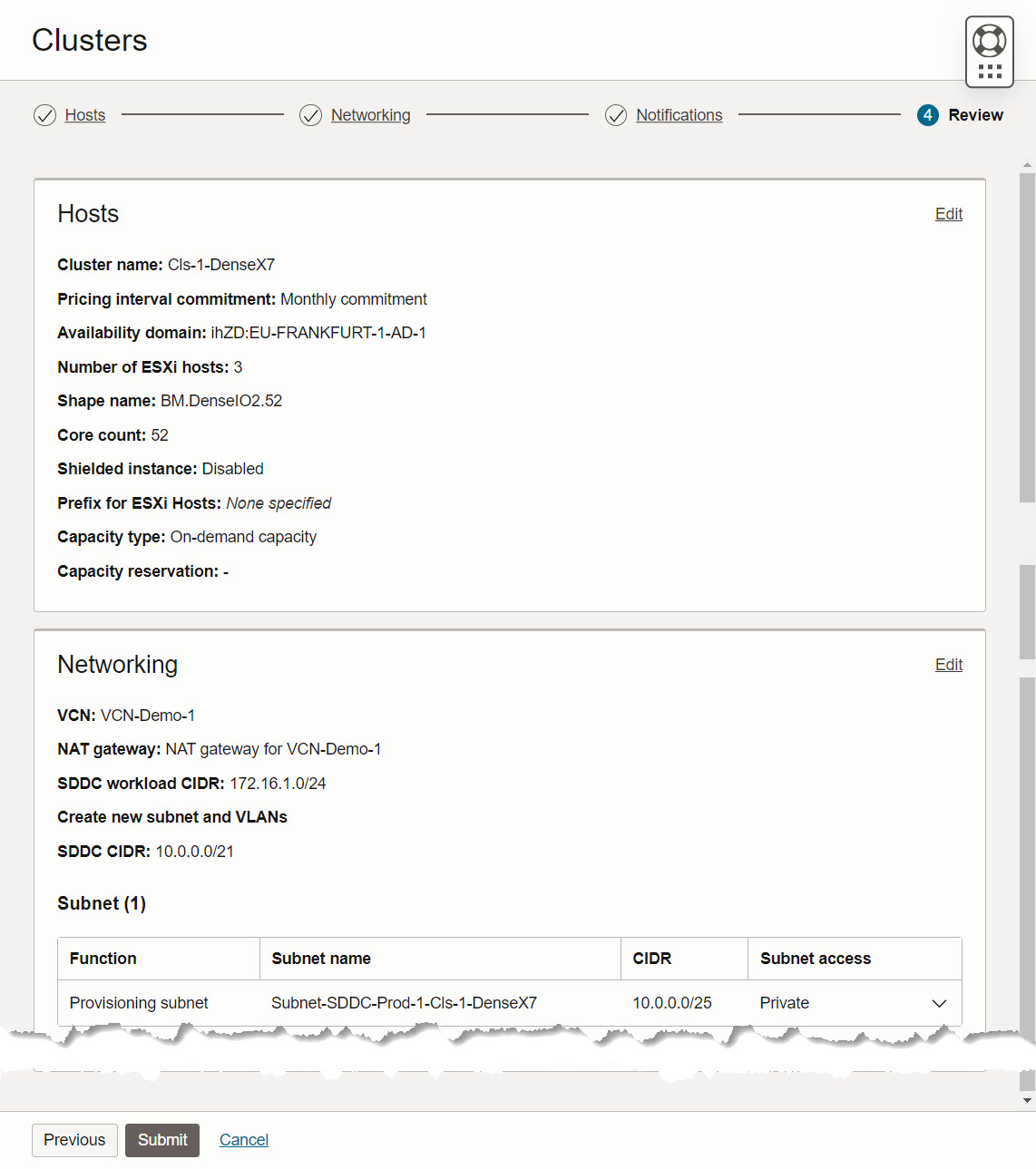

在复查页上，复查所有信息，然后单击编辑进行任何必要的修改。满足详细信息后，单击提交以完成该过程并前进到定义集群页。

定义集群页现在显示新创建的集群以及添加工作量集群选项。用户可以选择添加多达五个额外的工作负载集群，以隔离特定用例的工作负载。

存在将其他工作量集群添加到同一 SDDC 的选项。要添加群集，请单击添加工作量群集。本教程将通过添加一个工作量集群来演示该功能。

任务 3：定义工作量集群（可选）

此工作负载集群将利用标准配置集群来演示在同一 SDDC 中添加不同集群配置的功能，并灵活采用各种存储配置，同时保持集群之间的分离。工作量集群的工作流与统一管理集群的工作流基本相同。

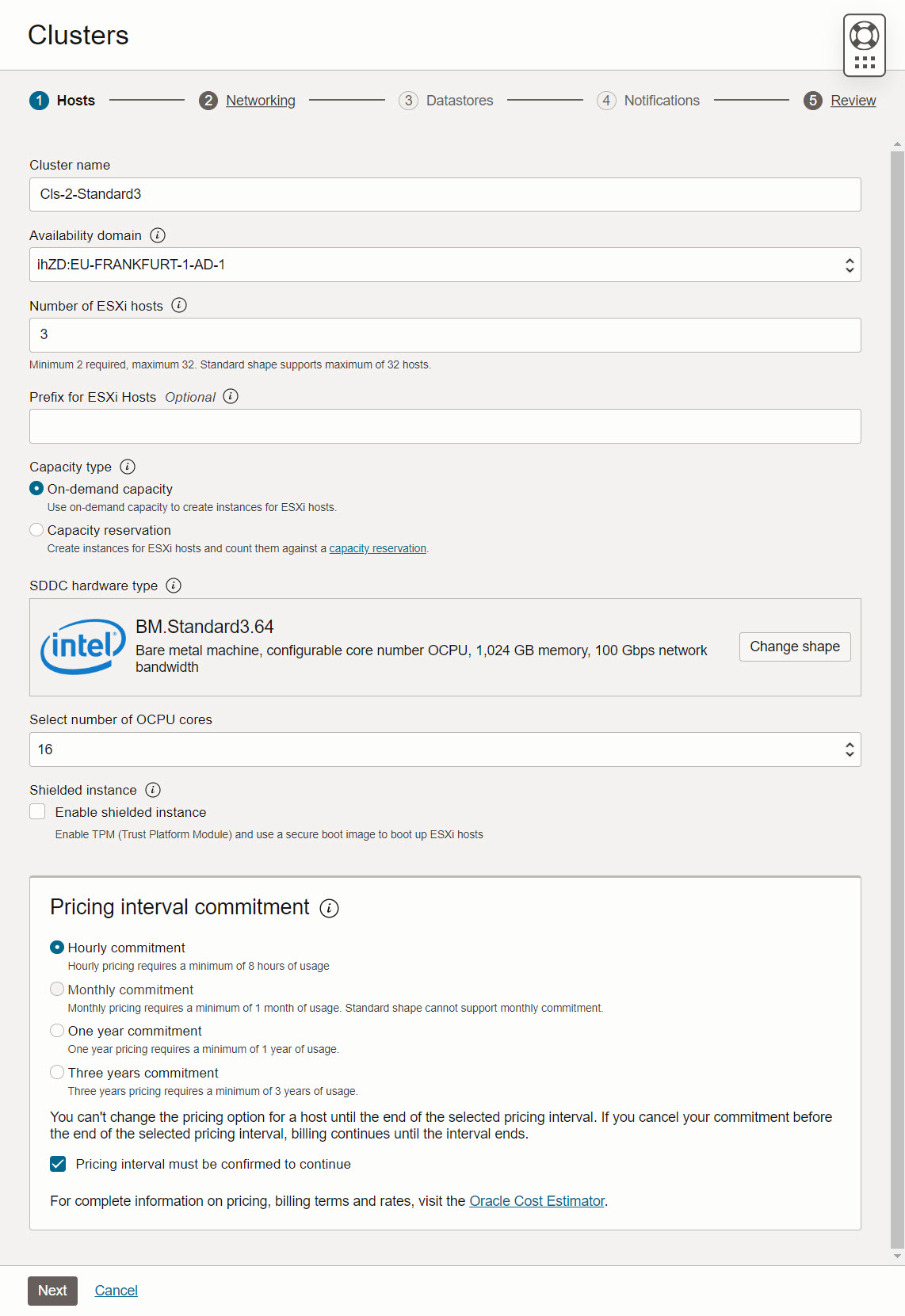

在主机部分中，输入以下详细信息。

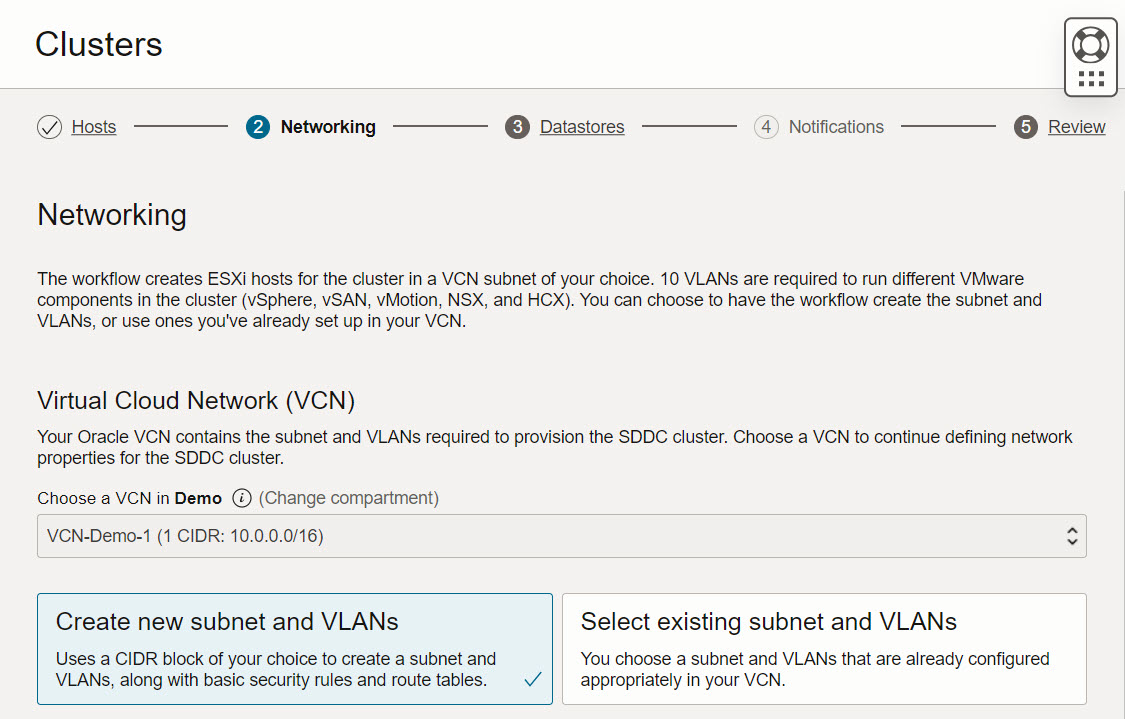

网络部分提供了预选的 VCN，因为所有 SDDC 资源必须位于与初始集群相同的 VCN 中。为子网和 VLAN 选择一个选项。

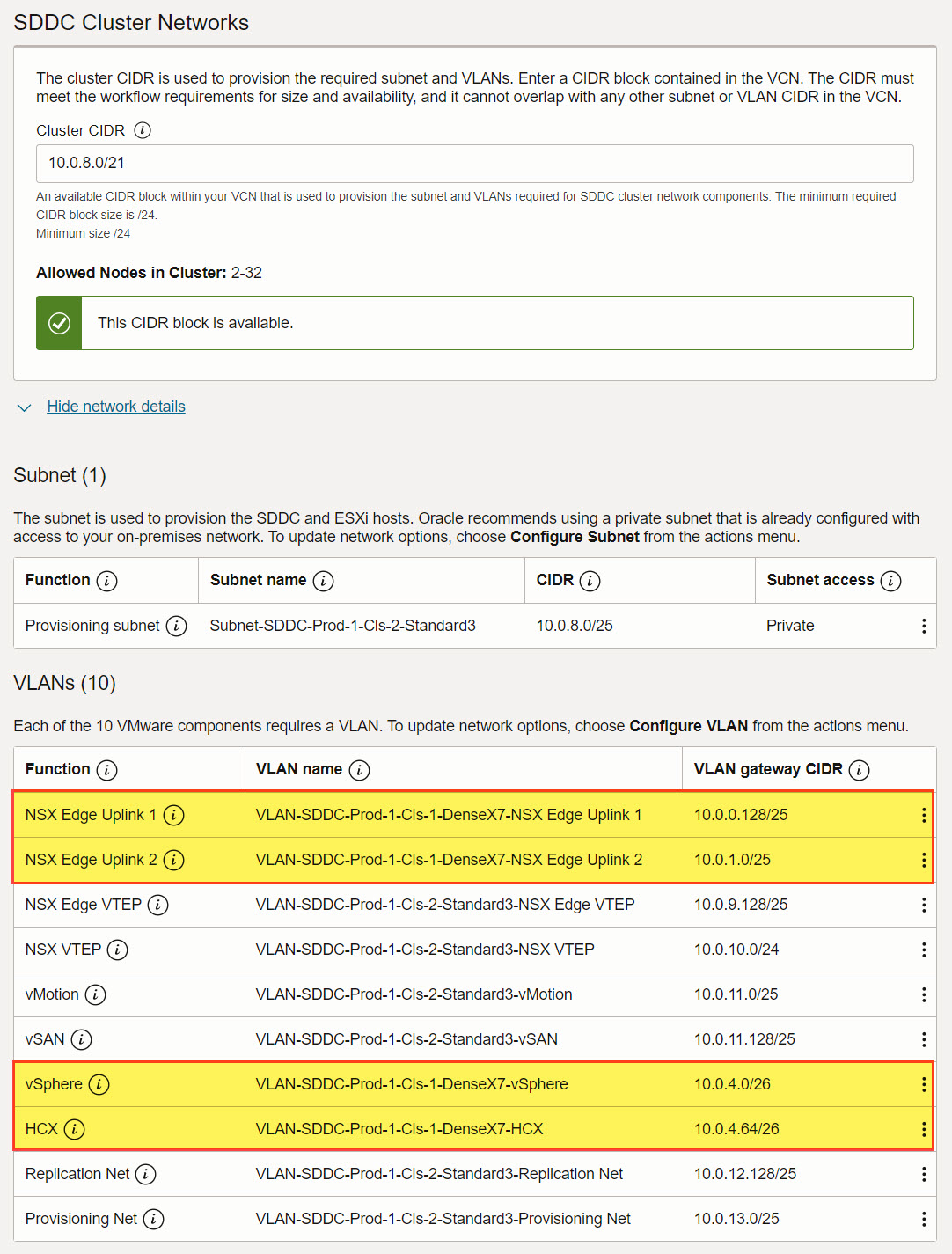

- 由于我们正在为第二个集群建立新的网络，因此请在同一 VCN 中为集群网络指定未使用的 CIDR 块。此块将细分为子网和 VLAN。

  注：工作量集群仅需要一个新子网和六个 VLAN。其余四个 VLAN 继承与第一个群集相同的 CIDR 范围，随后会被忽略，因为它们对于工作负荷群集不是必需的。

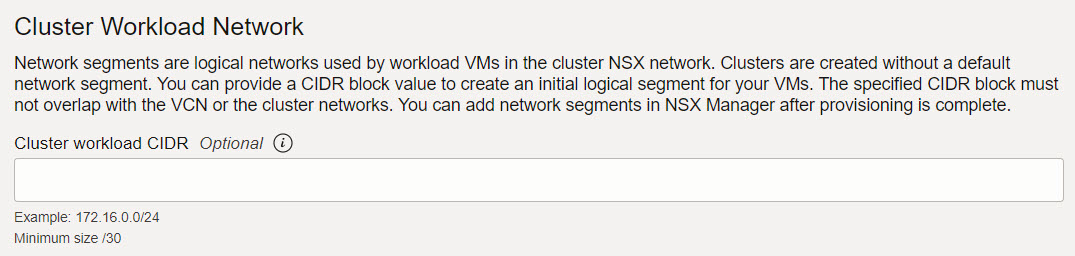

- （可选）由于单个 NSX 叠加支持 SDDC 中的所有群集，所有工作负荷群集都映射到同一个 NSX 段，前提是它是使用统一管理群集创建的。如果为不重叠的 CIDR 块提供了任何工作量集群，则会创建一个新的 NSX 段并将其分配给所有集群。

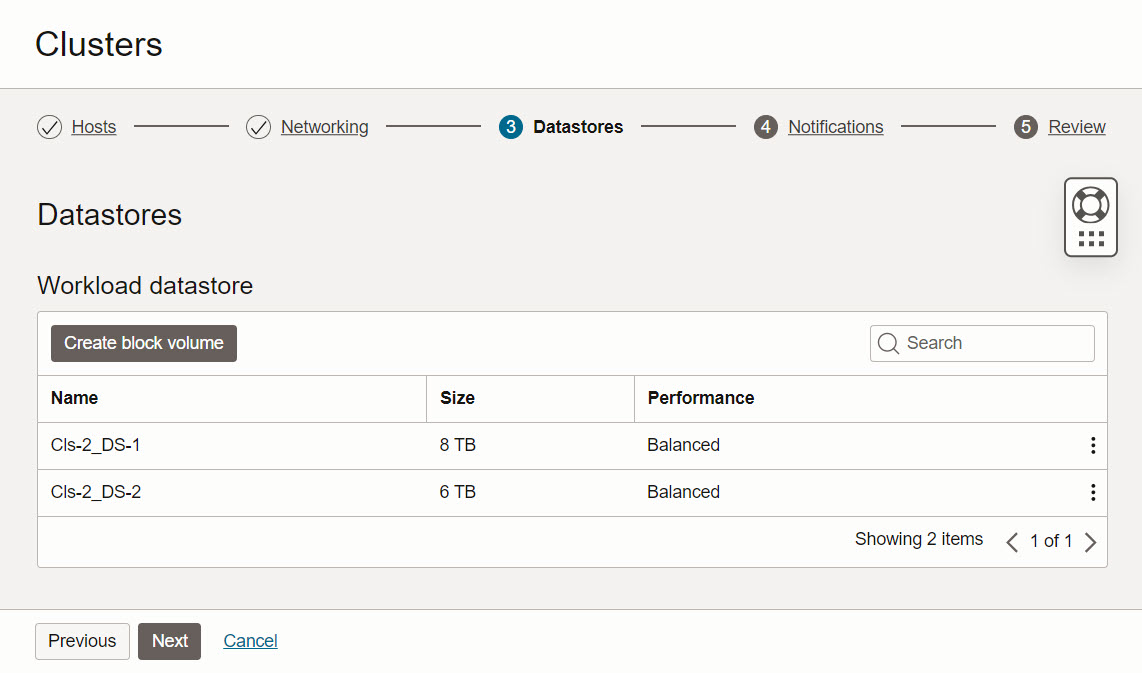

根据需要在数据存储部分中添加块存储卷。下面提供了为工作负载集群创建的卷的概要。这些卷将专门附加到此特定工作负载集群，不会与 SDDC 中的任何其他集群共享。
我们将选择退出通知并单击提交以最终确定审核部分的详细信息。

任务 4：复查 SDDC

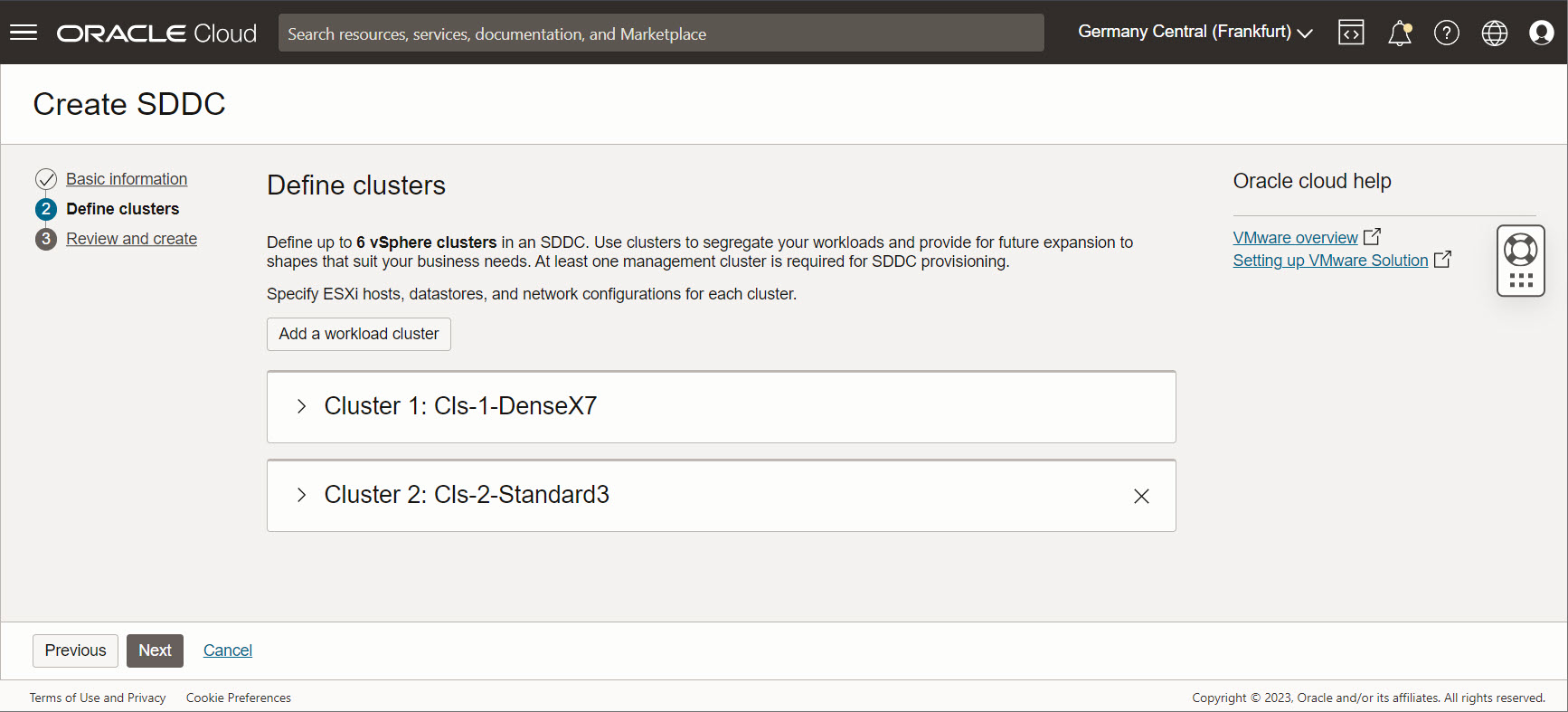

下面提供了添加到 SDDC 的集群概要。展开每个群集，然后单击 Next 进行任何必要的修改。

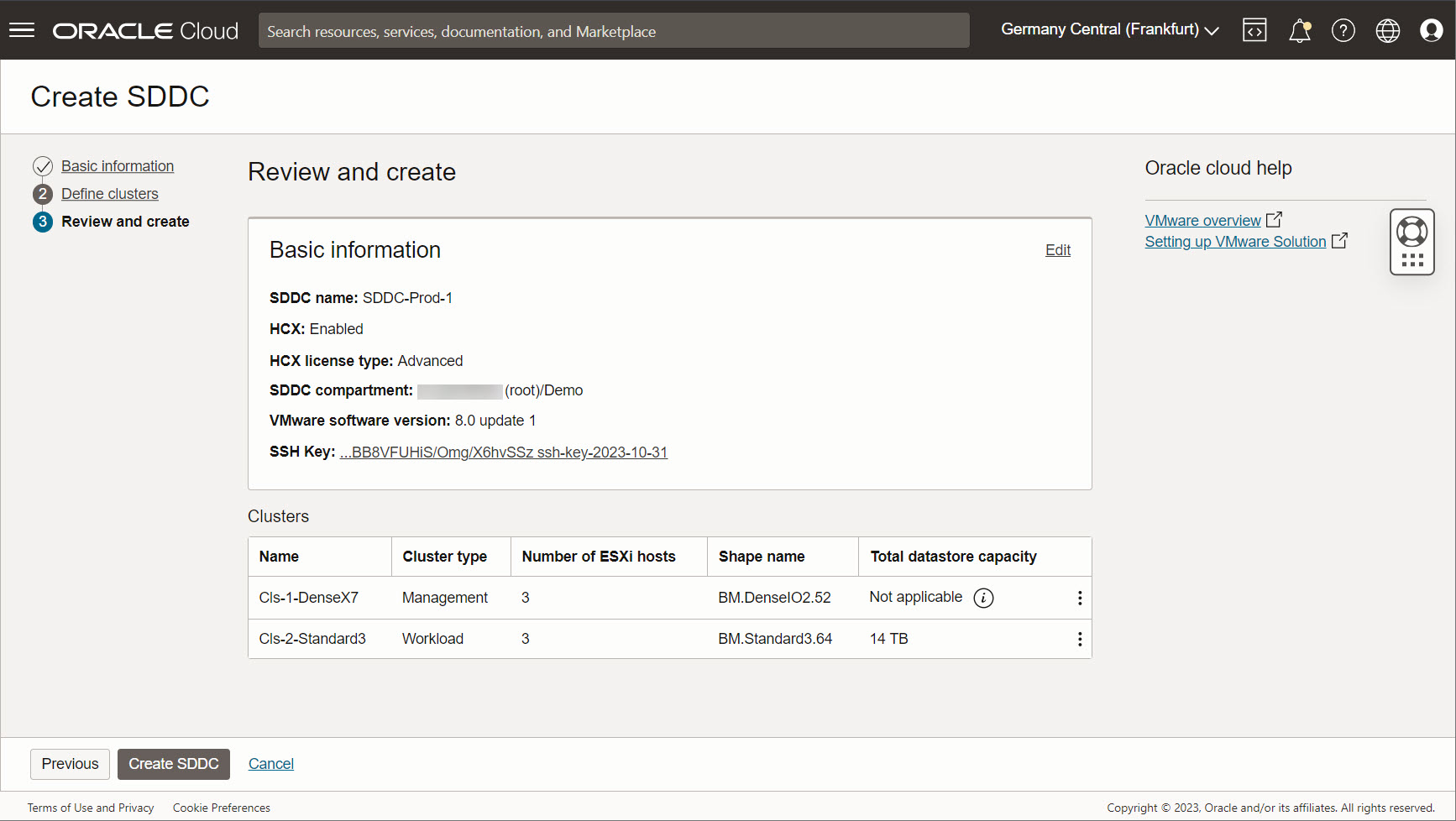

在复查和创建页上，仔细复查所有信息，对部分或集群进行任何必要的编辑，然后单击创建 SDDC 以提交任务。

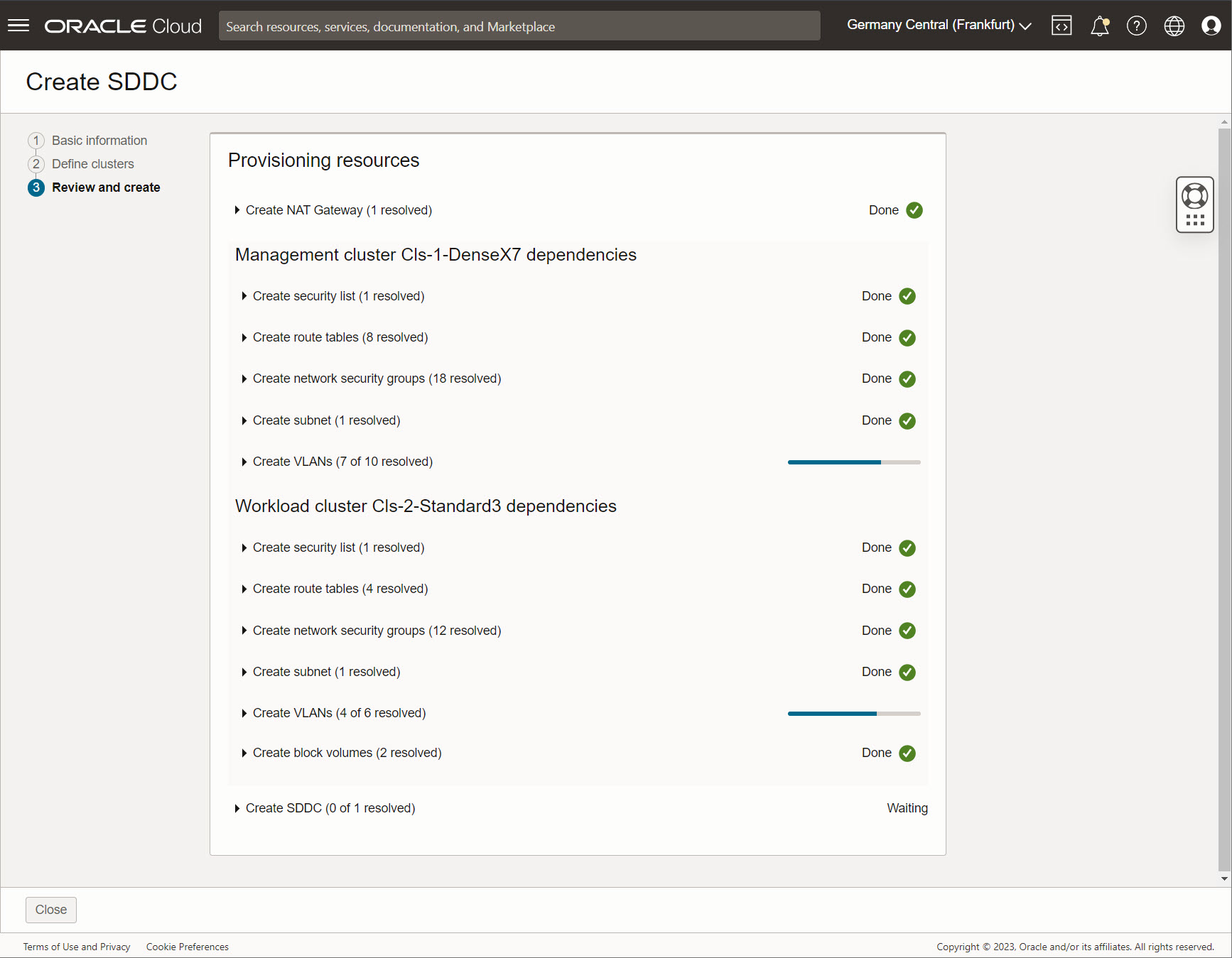

- 提交任务后，预配资源任务将开始显示进度。

  注：有时，如果任务超时，您可能会看到重试预配 VLAN 的提示。选择重试选项，预配将继续。

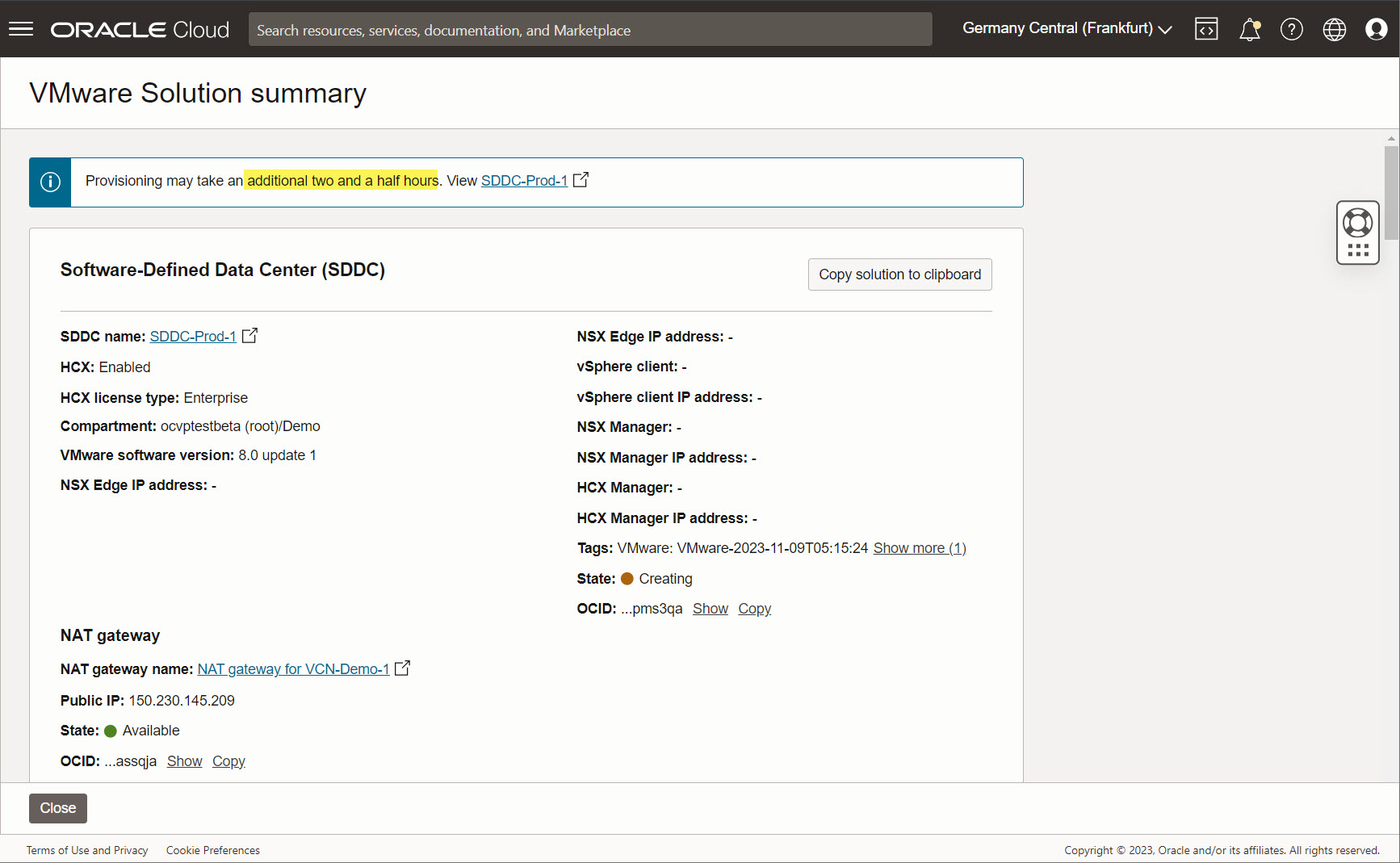

VMware 解决方案概要页面全面概述了为 SDDC 预配的所有资源及其当前状态。
- SDDC 应在大约两个半小时内可用。
- 单击 SDDC-Prod-1 可查看 SDDC 详细信息。

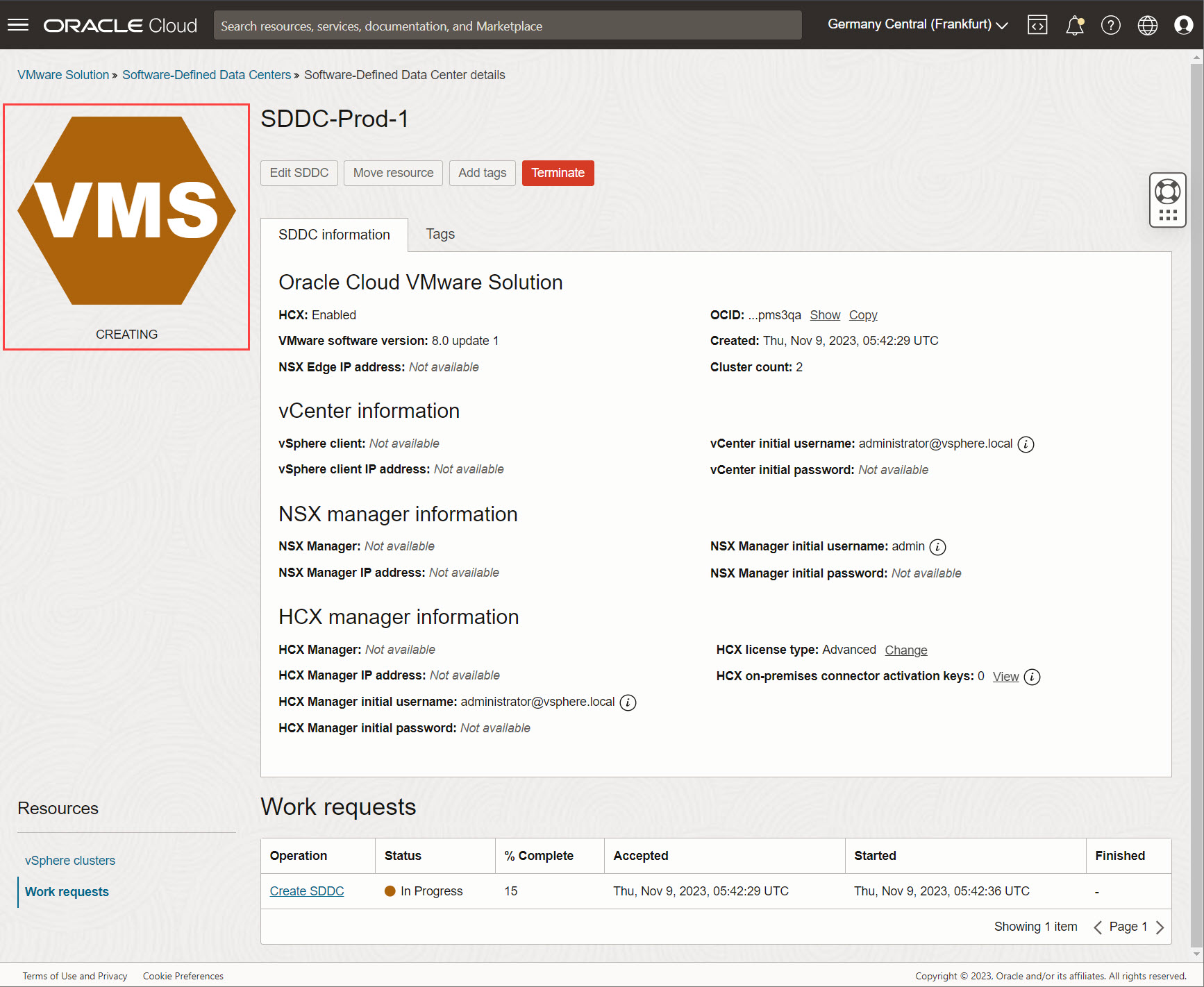

导航到 SDDC 详细信息页，您应该将 SDDC 的状态视为 CREATING 。
- 您可以查看与 SDDC 对应的所有资源。选择工作请求可监视部署的状态。

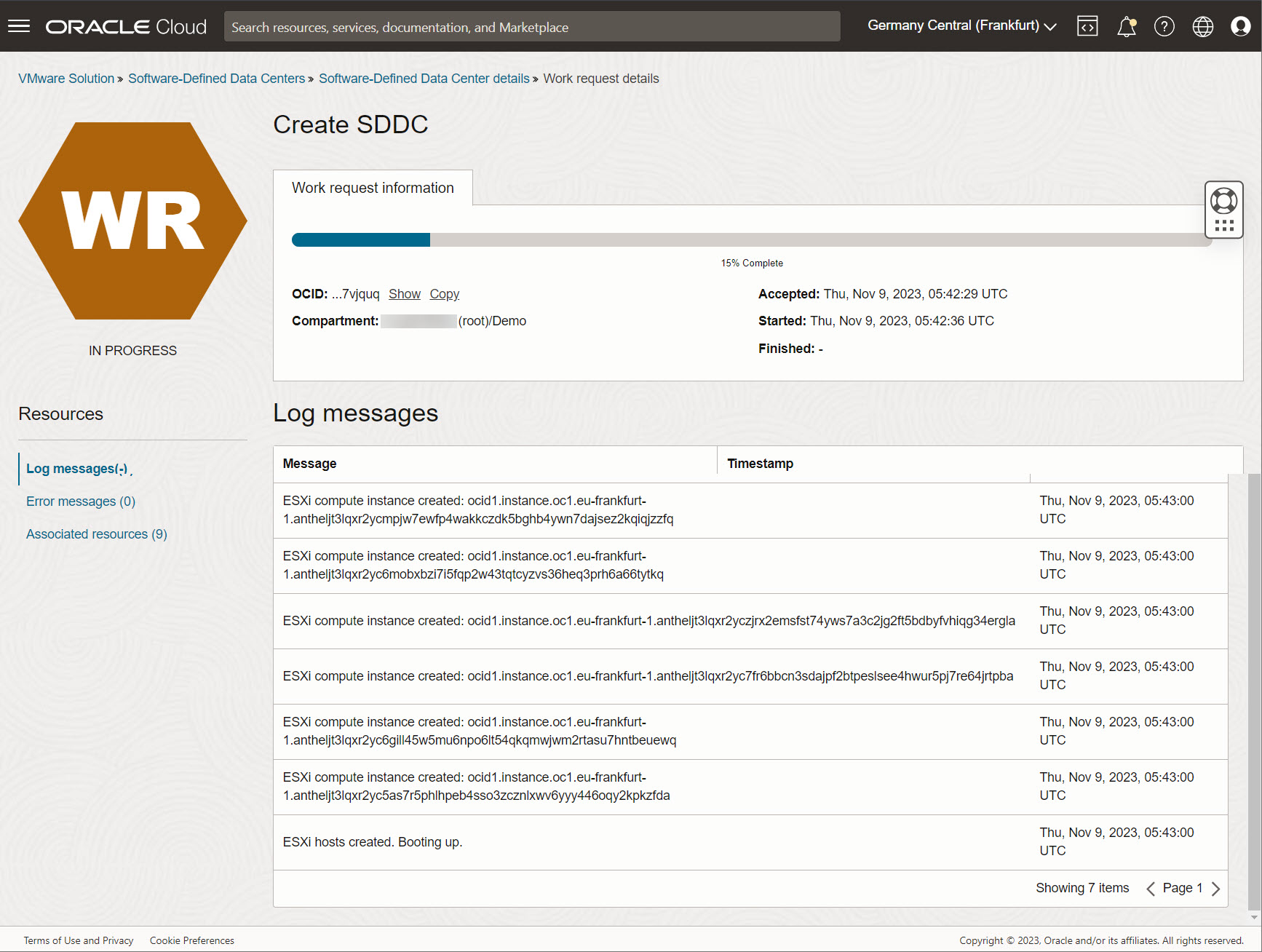

- 单击日志消息可查看在创建 SDDC 期间发生的所有事件的详细日志。
- 如果要监视状态，请根据需要重新访问此页。
- 大约在两个半小时后，SDDC 的状态应该更改为 ACTIVE 。

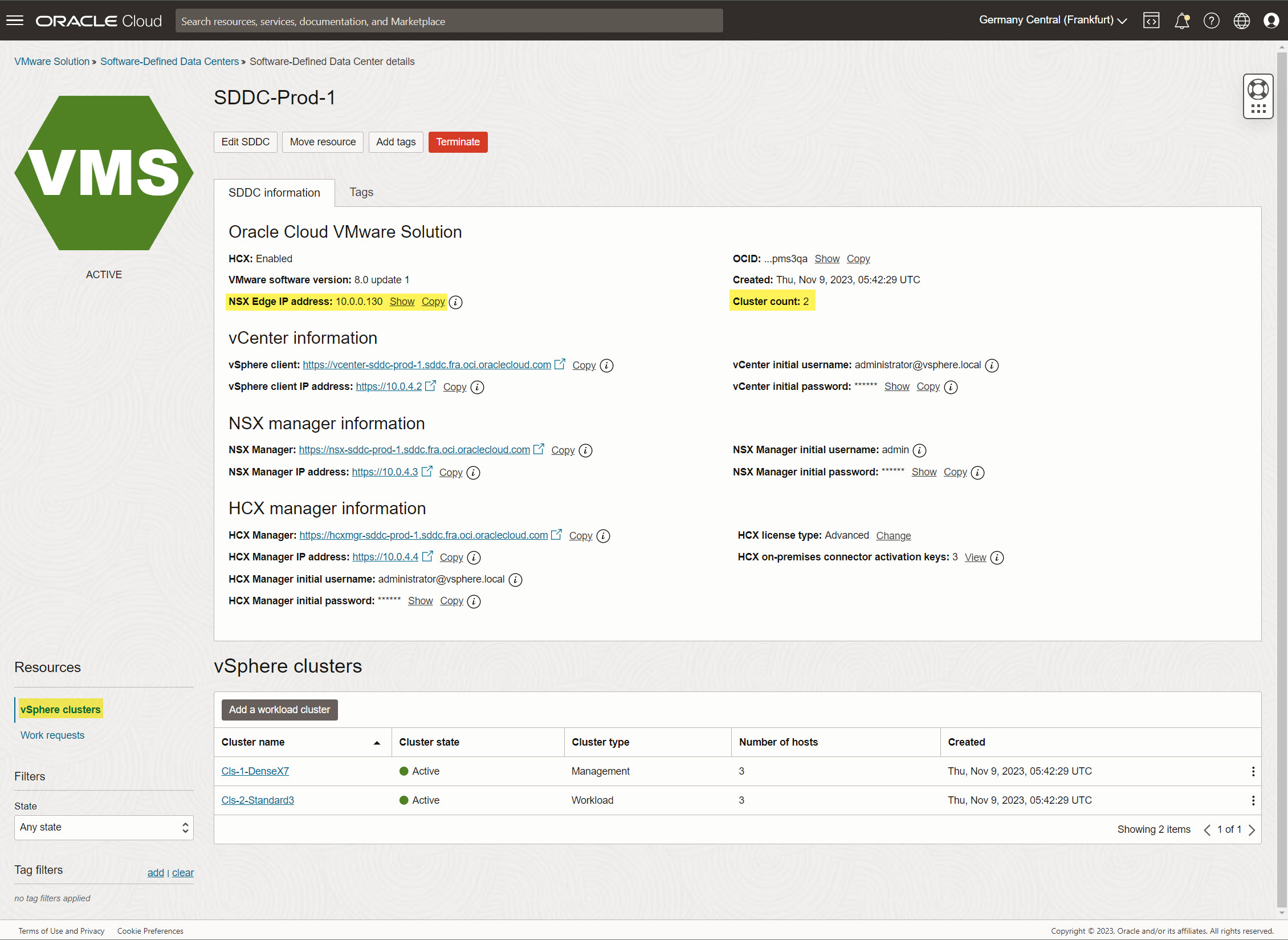

预配后，访问 SDDC 详细信息页面以查看和管理 SDDC 的各个方面。此页全面概述了 SDDC 的配置、资源和状态。
- SDDC 信息：本节概述了 SDDC 的全局配置和参数，包括 VMware 软件版本、OCID、群集计数、NSX Edge IP 地址以及 VMware 管理工具的详细信息。

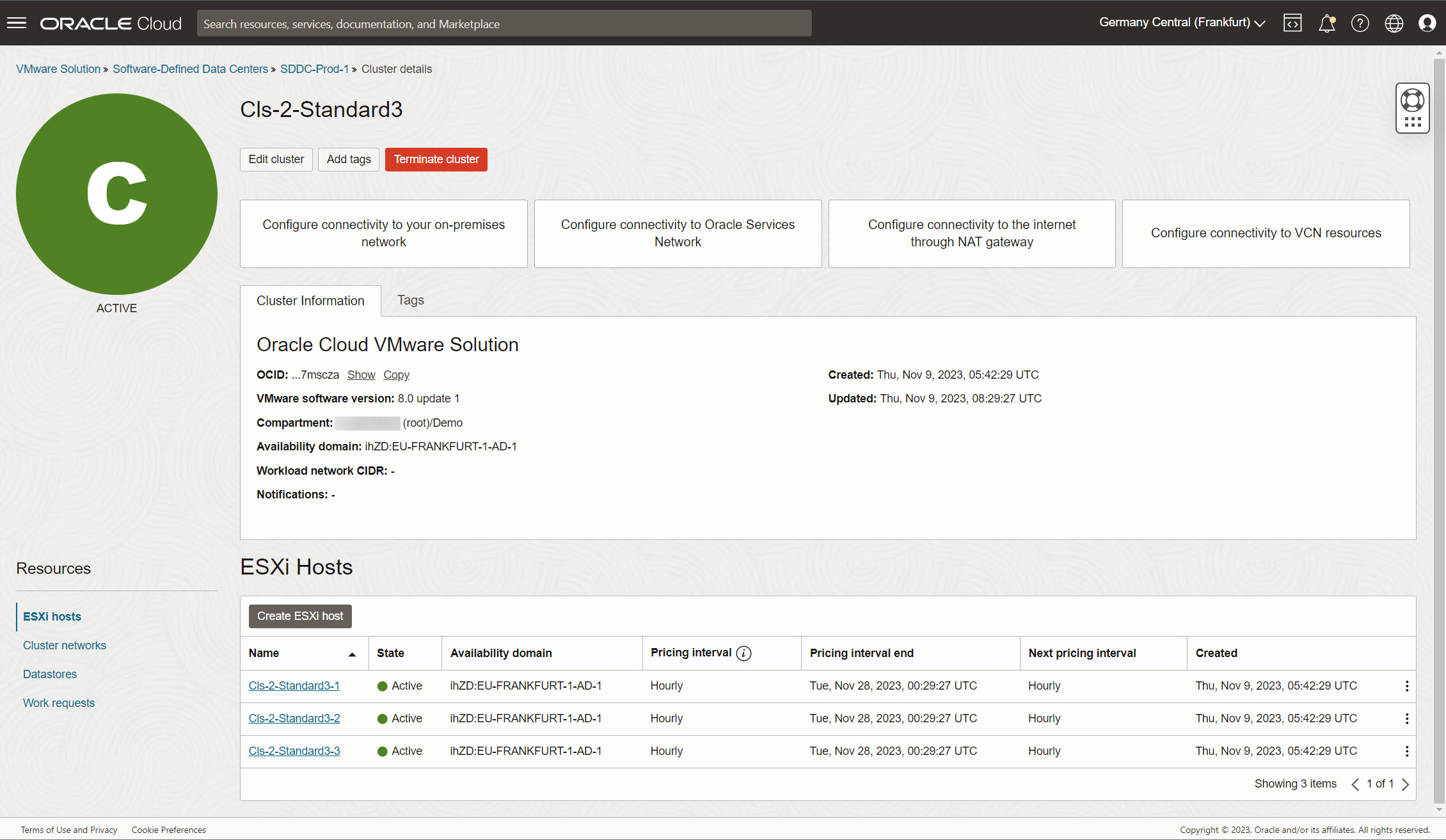

- vSphere 集群：本节概述了 SDDC 中的 vSphere 集群。每个群集列表都包括群集类型和主机计数等详细信息。选择群集将显示其深度信息，包括 ESXi 主机、群集网络和数据存储。下面的屏幕截图显示了已部署 SDDC 中某个群集的群集详细信息页面。
此详细信息全面概述了 SDDC 的配置和资源，可有效管理和监视 Oracle Cloud Infrastructure 上的 VMware SDDC 部署。

后续步骤

祝贺您部署 Oracle Cloud VMware Solution SDDC！SDDC 中的资源现在已预配并可供使用。

要安全地访问和管理这些资源，您可以从内部部署环境建立连接，或者利用 OCI 堡垒服务或跳转主机等安全连接选项。有关安全访问 SDDC 资源的更多信息，请参见访问 Oracle Cloud VMware Solution SDDC 资源。
