使用公共 OCI 灵活网络负载平衡器将 Web 服务器池公开到 Internet

简介

在本教程中，我们将介绍如何设置三个充当 Web 服务器的 Oracle Cloud Infrastructure (OCI) 实例。这些 Web 服务器将全部连接到专用子网，并使用 OCI 灵活网络负载平衡器从互联网访问。网络负载平衡器不仅将通过互联网提供网站，还将平衡与这三个 OCI 计算实例的传入连接负载。

目标

我们将创建三个 OCI 计算实例，这些实例将充当 Web 服务器并将它们附加到专用子网。然后，我们将创建可从 Internet 访问的 OCI 灵活网络负载平衡器。因此，OCI 灵活网络负载平衡器将根据 5 元组负载平衡策略来平衡 OCI 计算实例的负载。我们还将通过关闭三个 OCI 计算实例中的两个来进行一些广泛的测试，并验证 OCI 灵活网络负载平衡器是否可以检测到这一点并按预期执行操作。
- 任务 1：创建新的虚拟云网络 (virtual cloud network，VCN)。
- 任务 2：创建新公共子网和专用子网。
- 任务 3：创建新的 OCI 计算实例。
- 任务 4：创建新的 OCI 灵活网络负载平衡器。
- 任务 5：测试新的 OCI 灵活网络负载平衡器。

任务 1：创建新的虚拟云网络 (VCN)

我们已创建 VCN，但如果您仍需要创建新的 VCN，请按照以下教程操作：在启用 IPv6 的情况下创建新 VCN 。

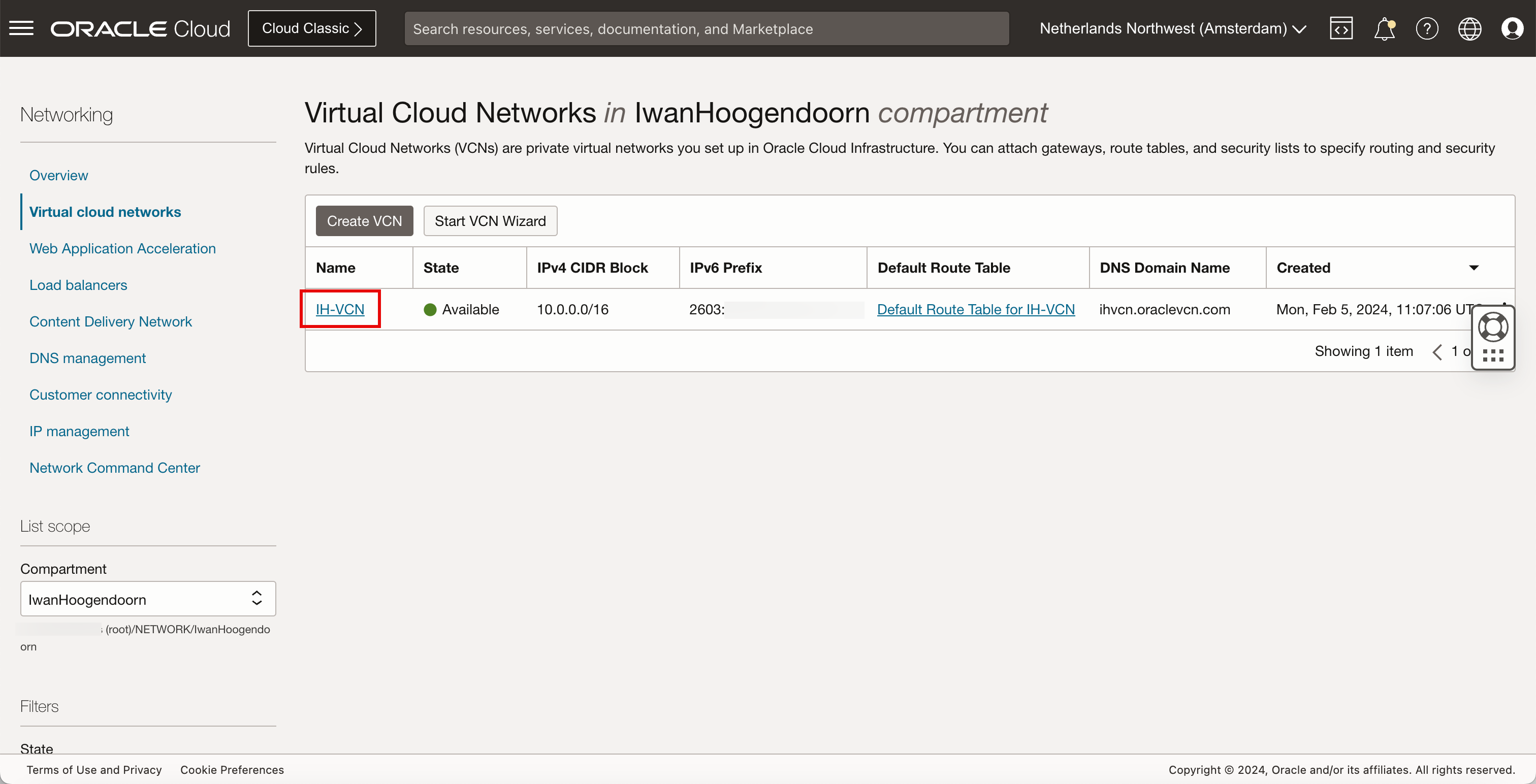

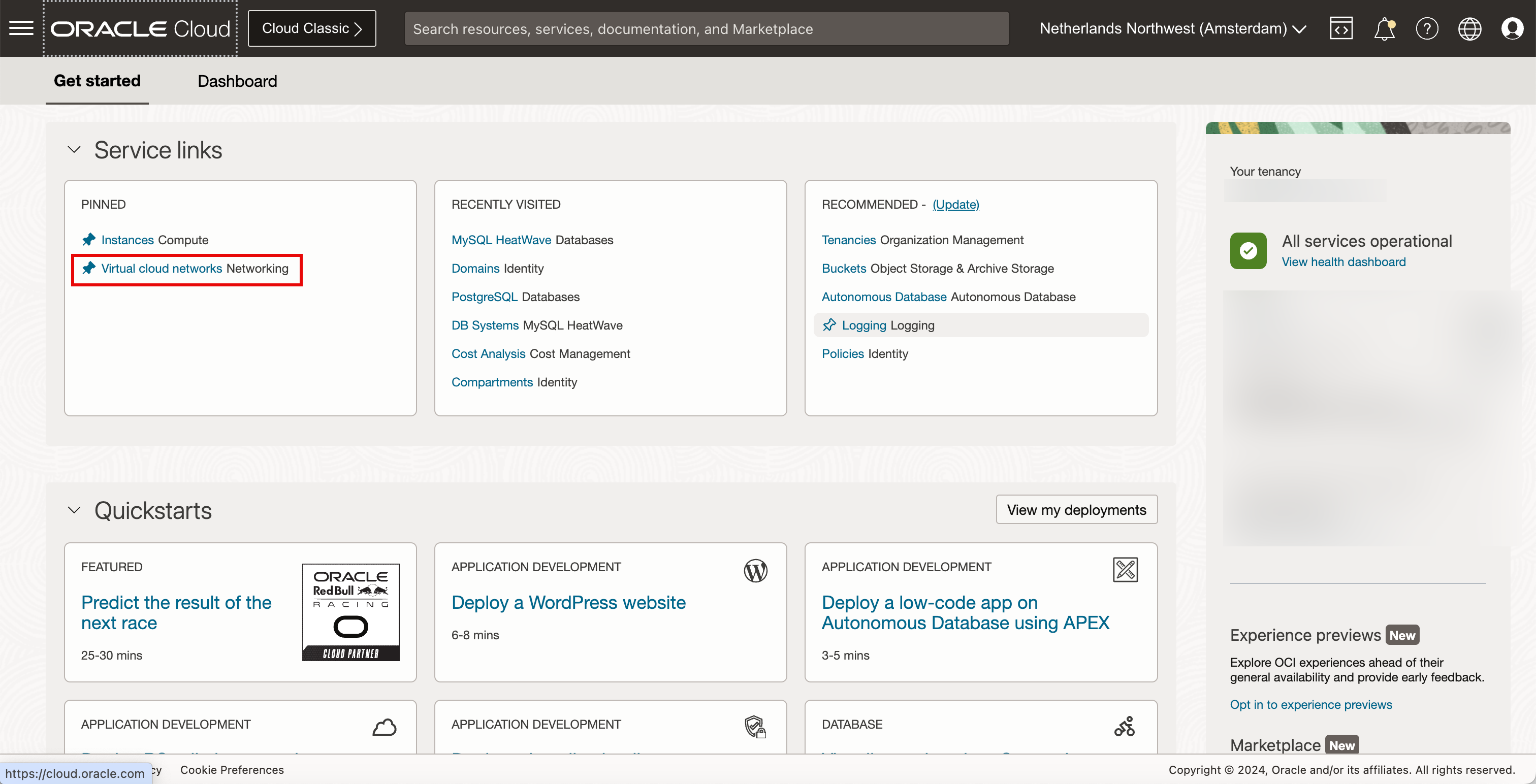

单击左上角的汉堡菜单。单击虚拟云网络以验证虚拟云网络是否存在。

任务 2：创建新的公共子网和专用子网

我们已经创建了一个公共和专用子网，但是如果您仍然需要创建新子网，请按照以下教程操作：在启用了 IPv6 的情况下创建新公共子网和在 VCN 中创建专用子网。

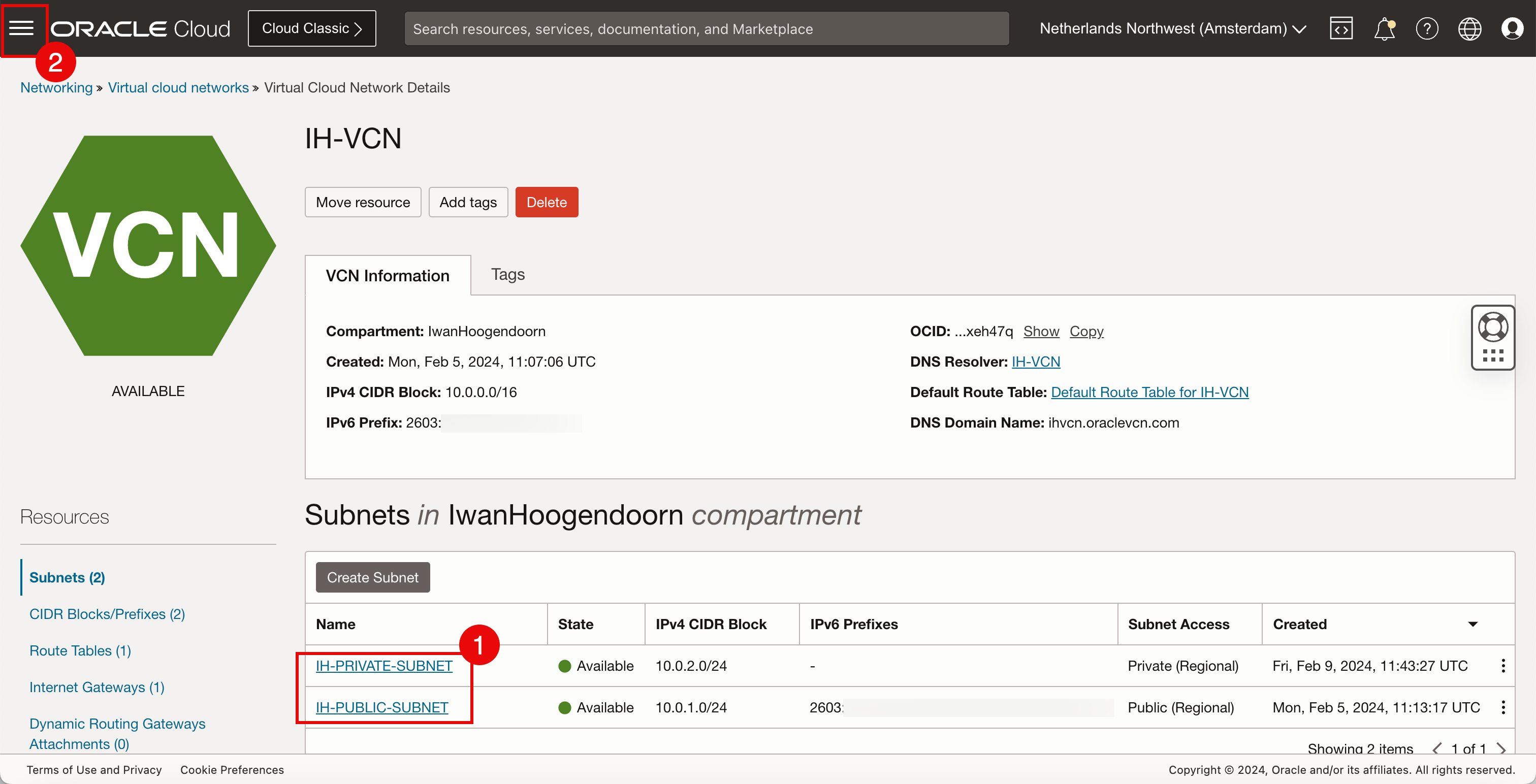

单击 VCN 查看子网。
1. 在此 VCN 中，我们有一个公共子网和专用子网可用。

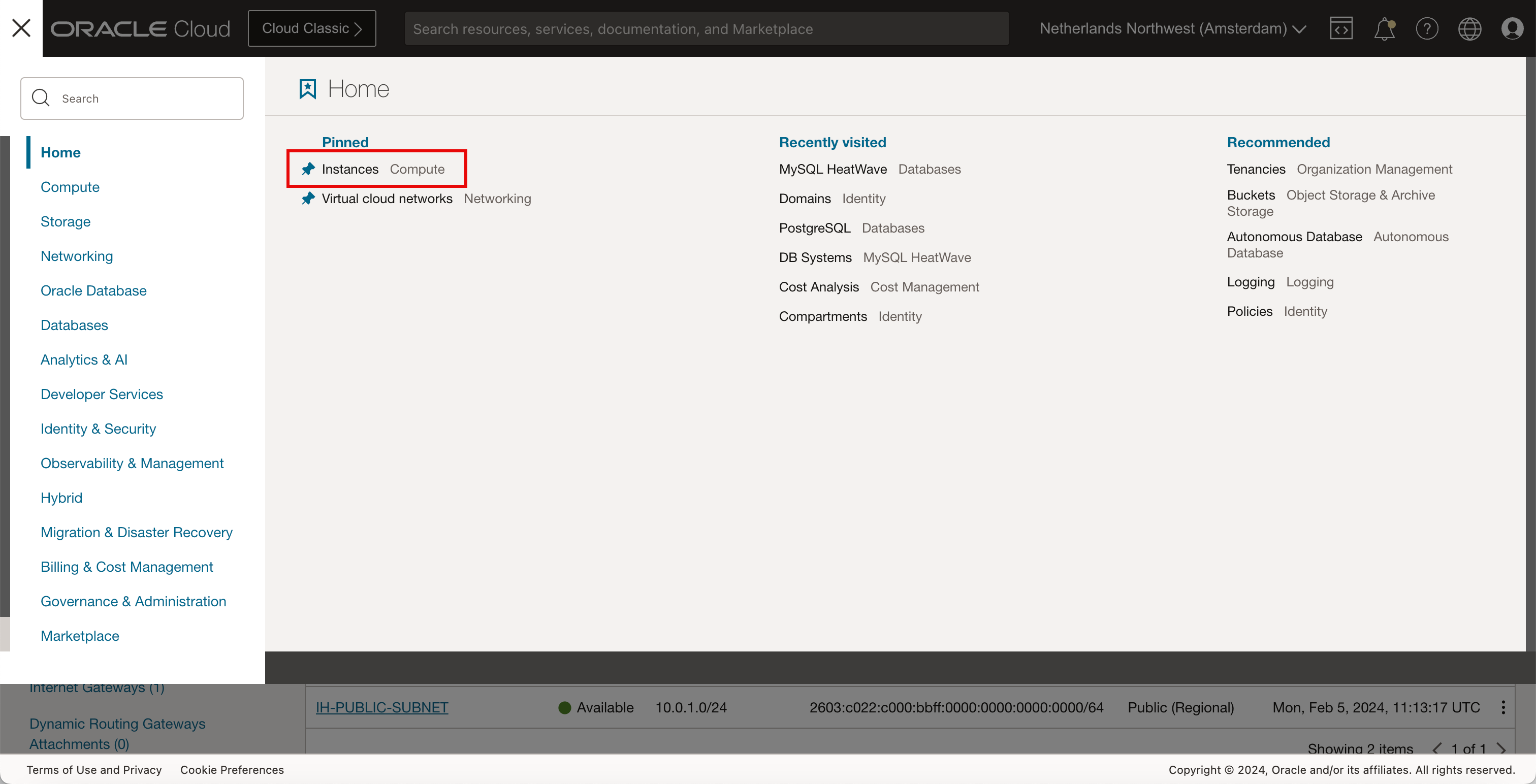

2. 单击左上角的汉堡菜单以导航到 OCI 实例。

我们将 OCI 计算实例连接到公共子网，将 OCI 数据库连接到专用子网。

任务 3：创建新的 OCI 计算实例

单击实例以创建新的 OCI 计算实例。
要创建第一个实例，请单击创建实例。

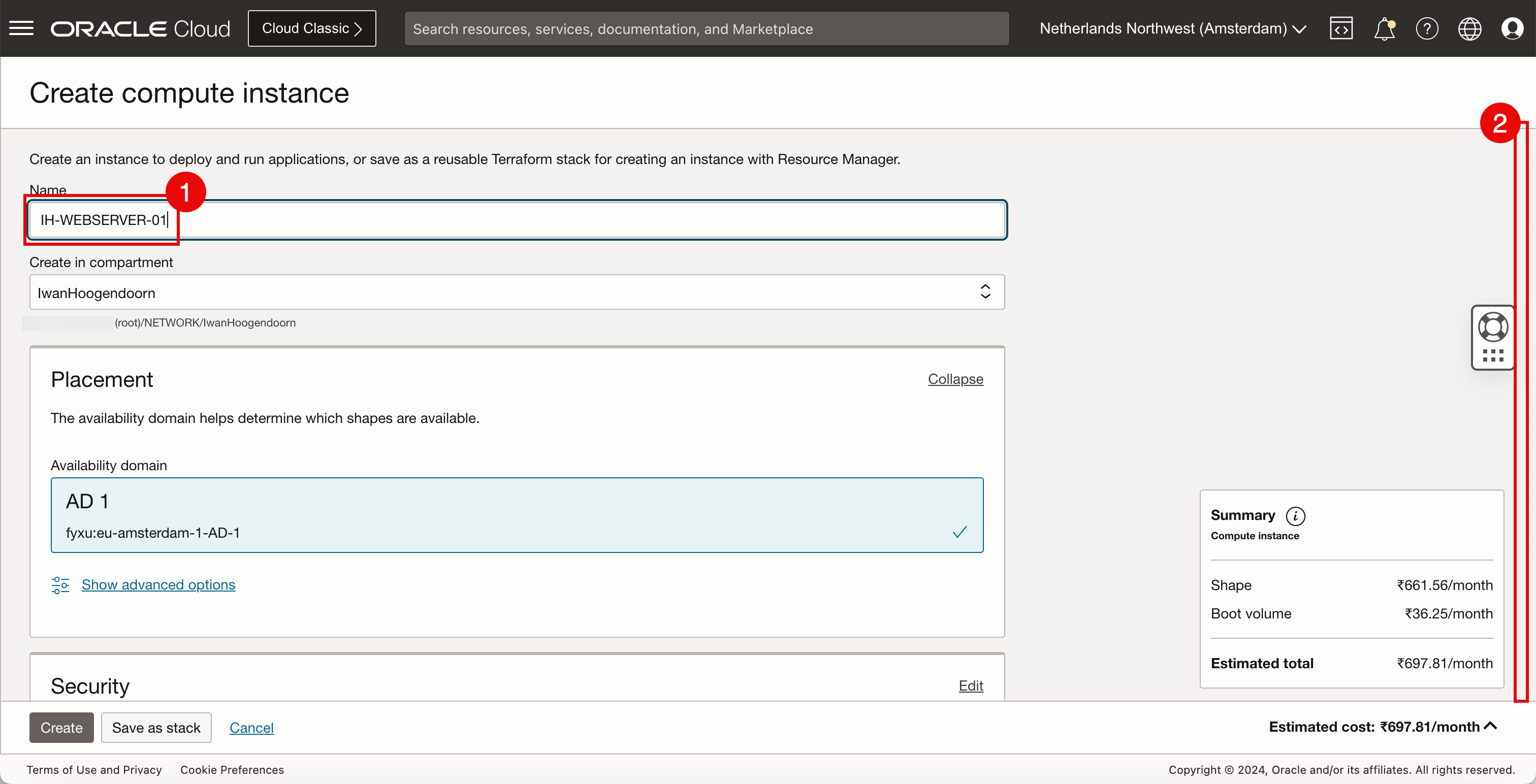

1. 输入实例的名称。
2. 向下滚动。
单击更改图像。
注:
- 我们正在部署定制映像，因为要部署的实例需要安装 Web 服务器。在前面的教程中，我们已经创建了一个实例，其中我们安装了带有 PHP 的 NGINX webserver，并基于此实例创建了一个定制映像，这样我们就不必在三个单独的实例上安装带有 PHP 的 NGINX。有关详细信息，请参阅使用 Oracle Cloud Infrastructure 发布可从 Internet 访问的 Web 服务器（使用 IPv6）。
- 要使用 PHP 安装 NGINX Web 服务器，请参见 Task 6：Install a Webserver on Instance 。
1. 单击我的映像。
2. 向下滚动。

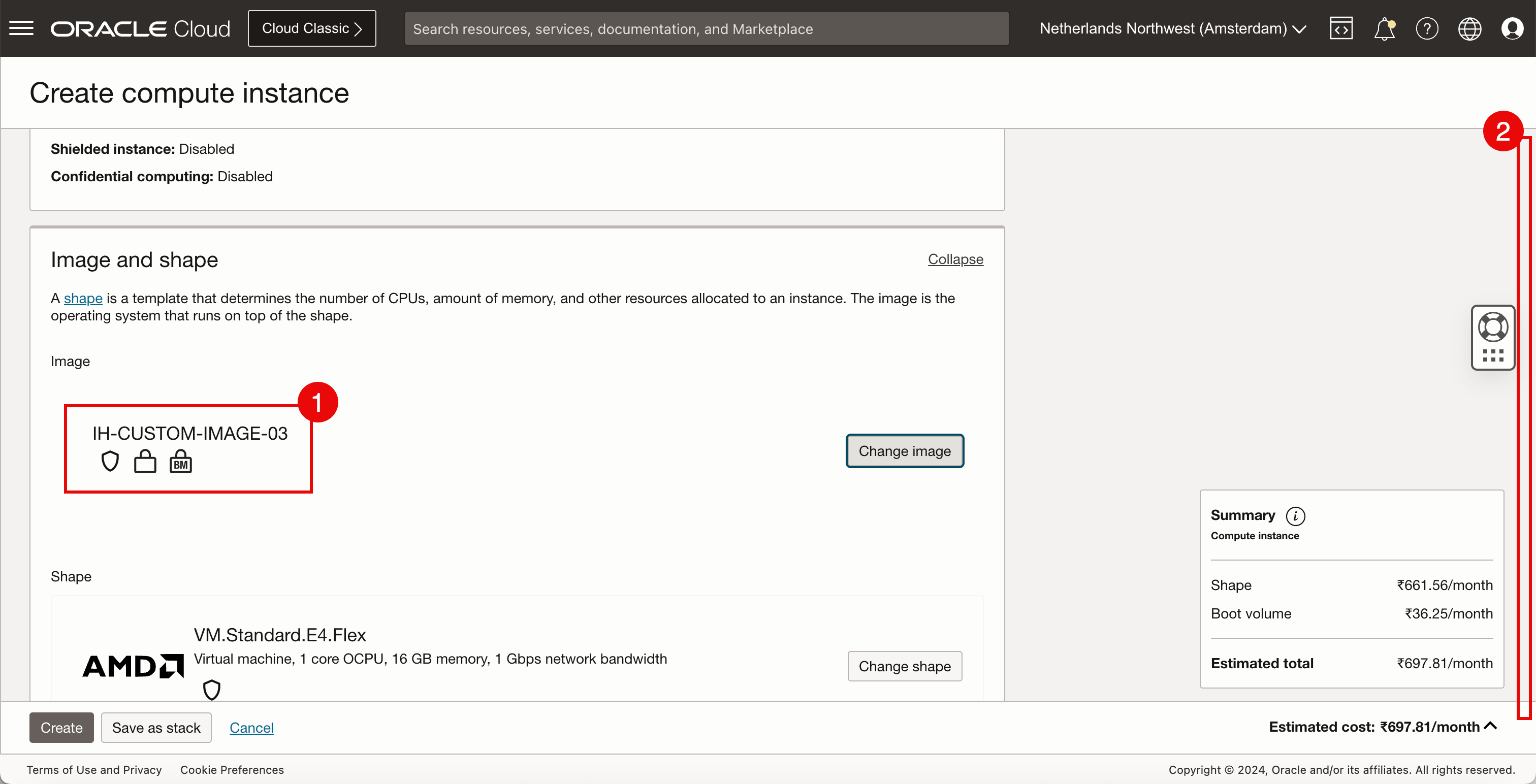

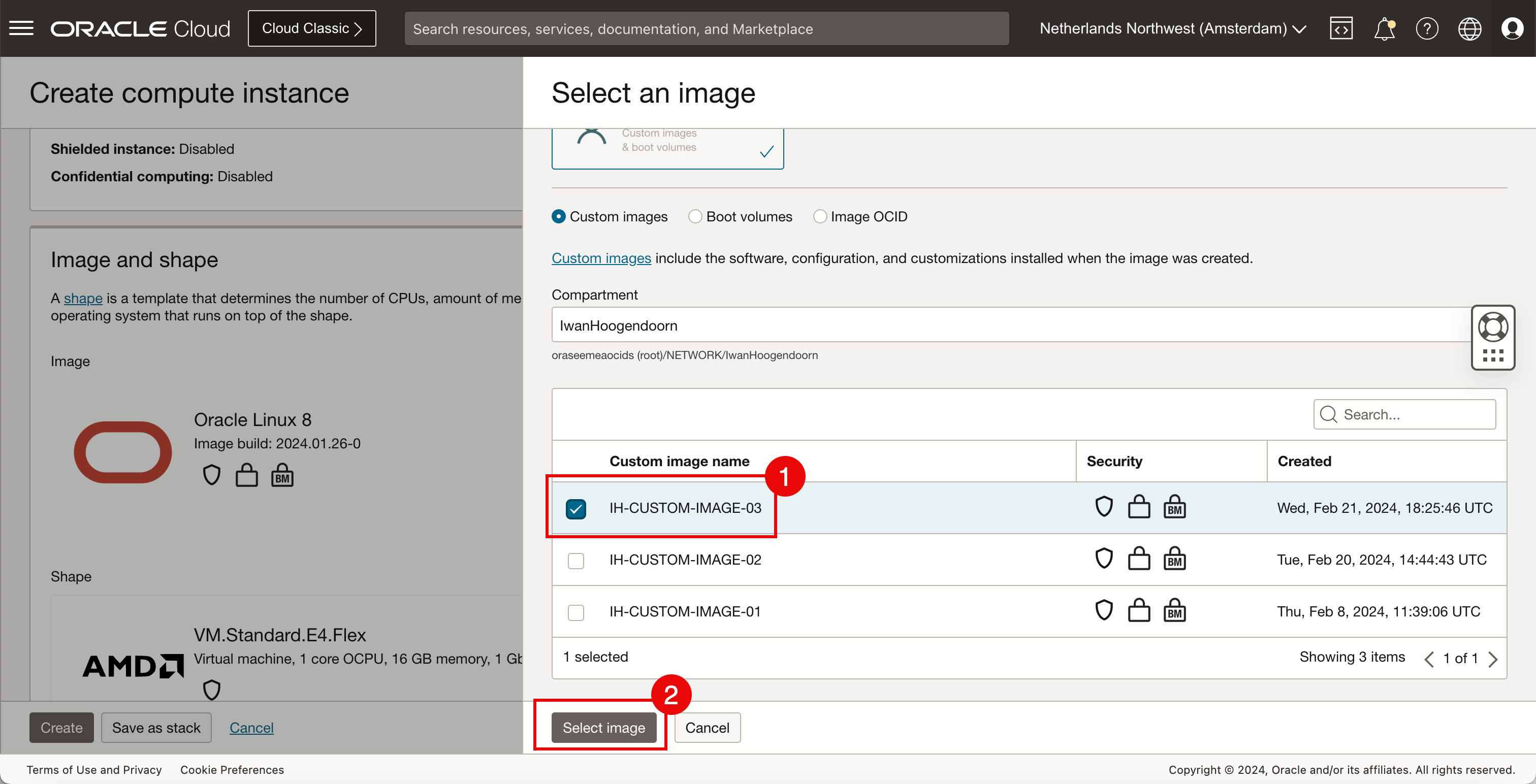

1. 对于本教程，我们将选择之前创建的自定义映像，该映像预安装了带有 PHP 的 NGINX Web 服务器。
2. 单击选择图像。
1. 查看所选定制映像。
2. 向下滚动。
  注:
  - 如果您没有任何定制映像，可以随意选择 Oracle Linux 8 映像。
  - 要手动安装 NGINX 和 PHP，请参见 Task 6：Install a Webserver on Instance 。
  - 要安装用于测试的定制网页，请参阅任务 8：使用 NGINX 和 PHP 创建定制网站。

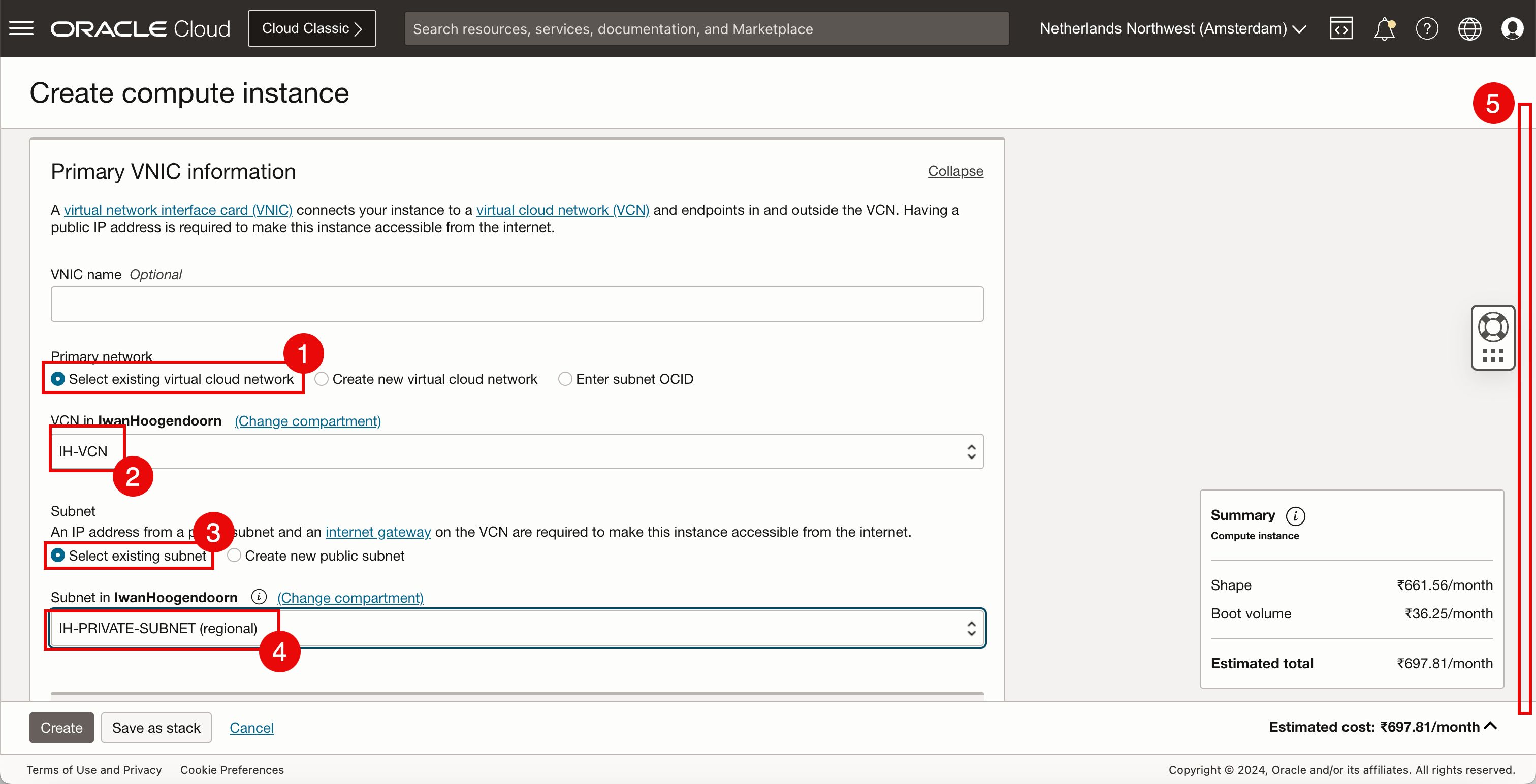

1. 对于 Primary network（主网络），选择 Select existing virtual cloud network（选择现有虚拟云网络）。
2. 选择在任务 1 中创建的 VCN。
3. 对于 private subnet ，选择 Select existing subnet 。
4. 选择在任务 2 中创建的子网。
5. 向下滚动。

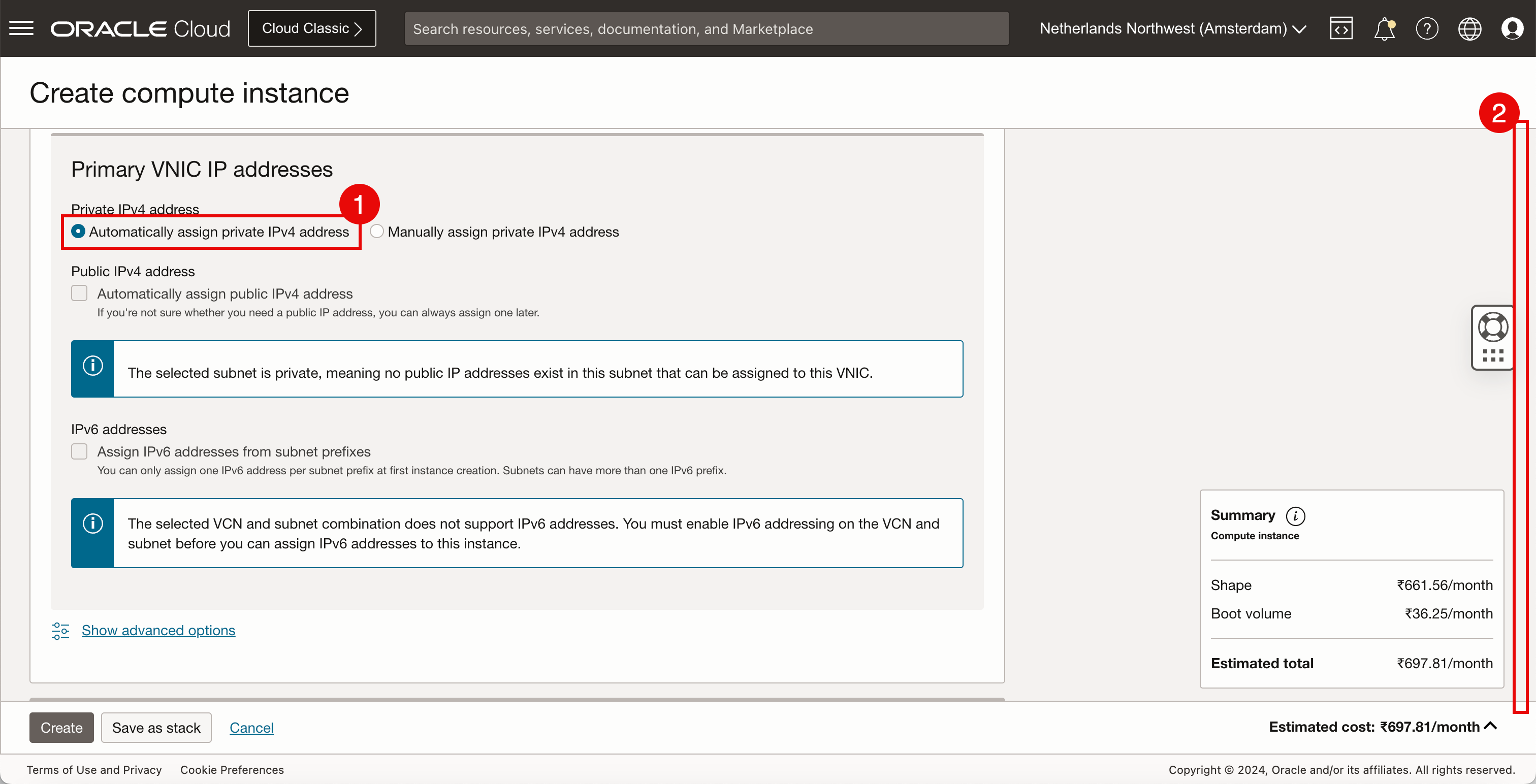

1. 对于 Private IPv4 address ，选择 Automatically assign private IPv4 address 。
2. 向下滚动。

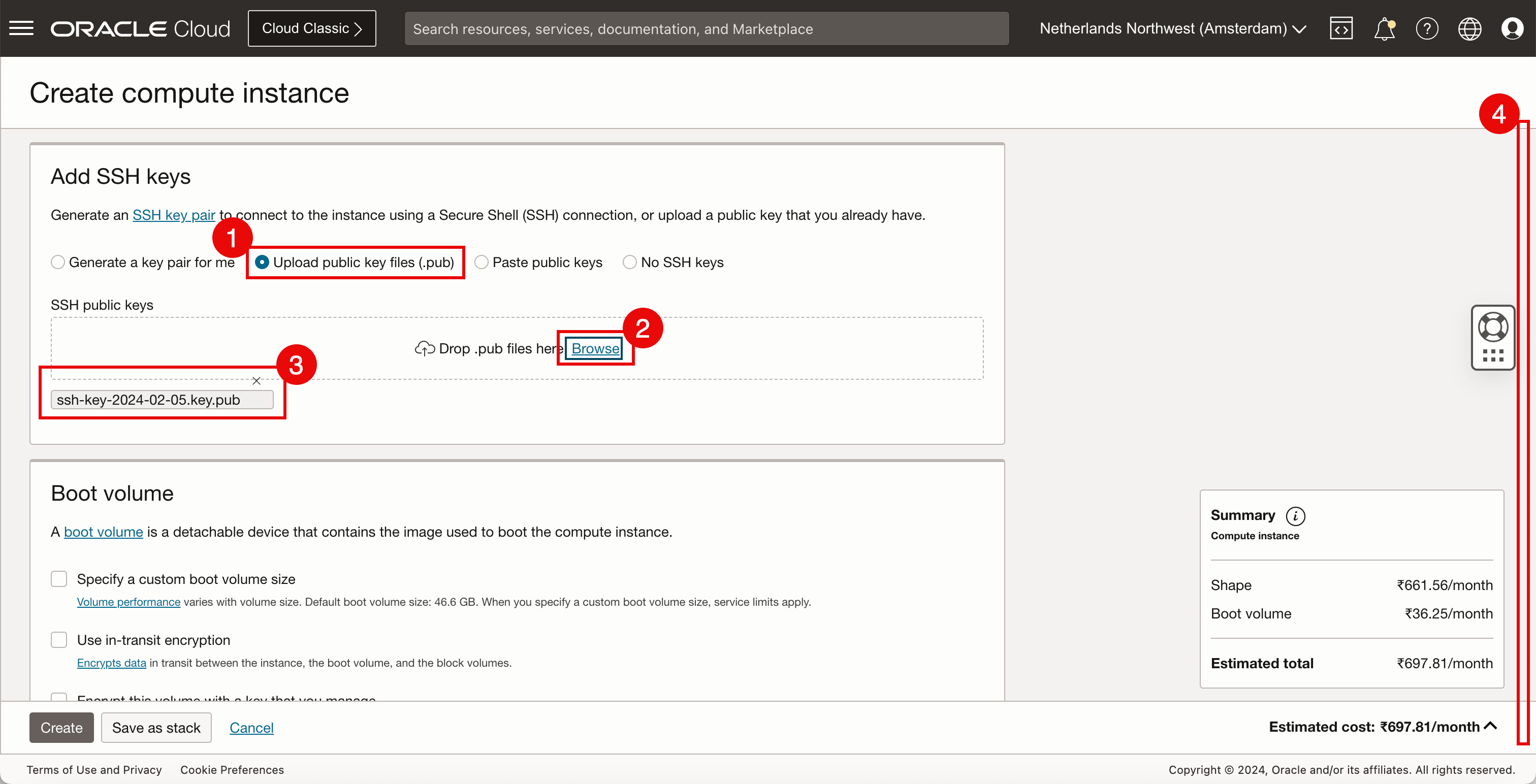

对于本教程，我们将使用现有的 SSH 密钥。如果您没有任何现有密钥，可以选择为我生成密钥对。
1. 选择上载公共密钥文件 (.pub) 。
2. 单击浏览并选择已可用的公钥。
3. 确保选择了 .pub SSH 密钥。
4. 向下滚动。
单击创建。
创建第一个 OCI 计算实例后，再重复两次步骤以创建两个附加实例。因此，结果应该是运行了三个 OCI 实例。

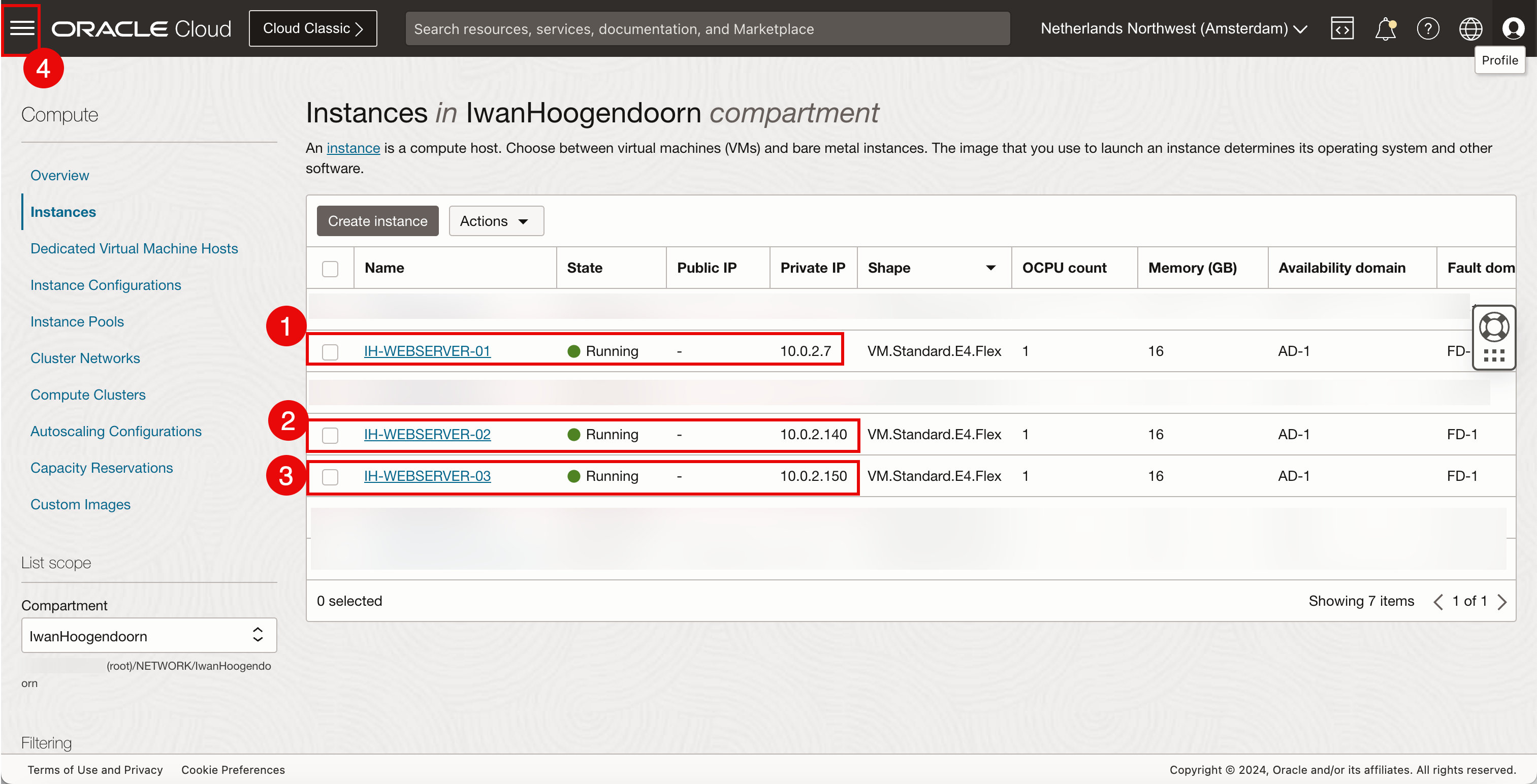

1. 确保第一个 OCI 计算实例正在运行。对于本教程，它是 IH-WEBSERVER-01。
2. 确保第二个 OCI 计算实例正在运行。对于本教程，它是 IH-WEBSERVER-02。
3. 确保第三个 OCI 计算实例正在运行。对于本教程，它是 IH-WEBSERVER-03。

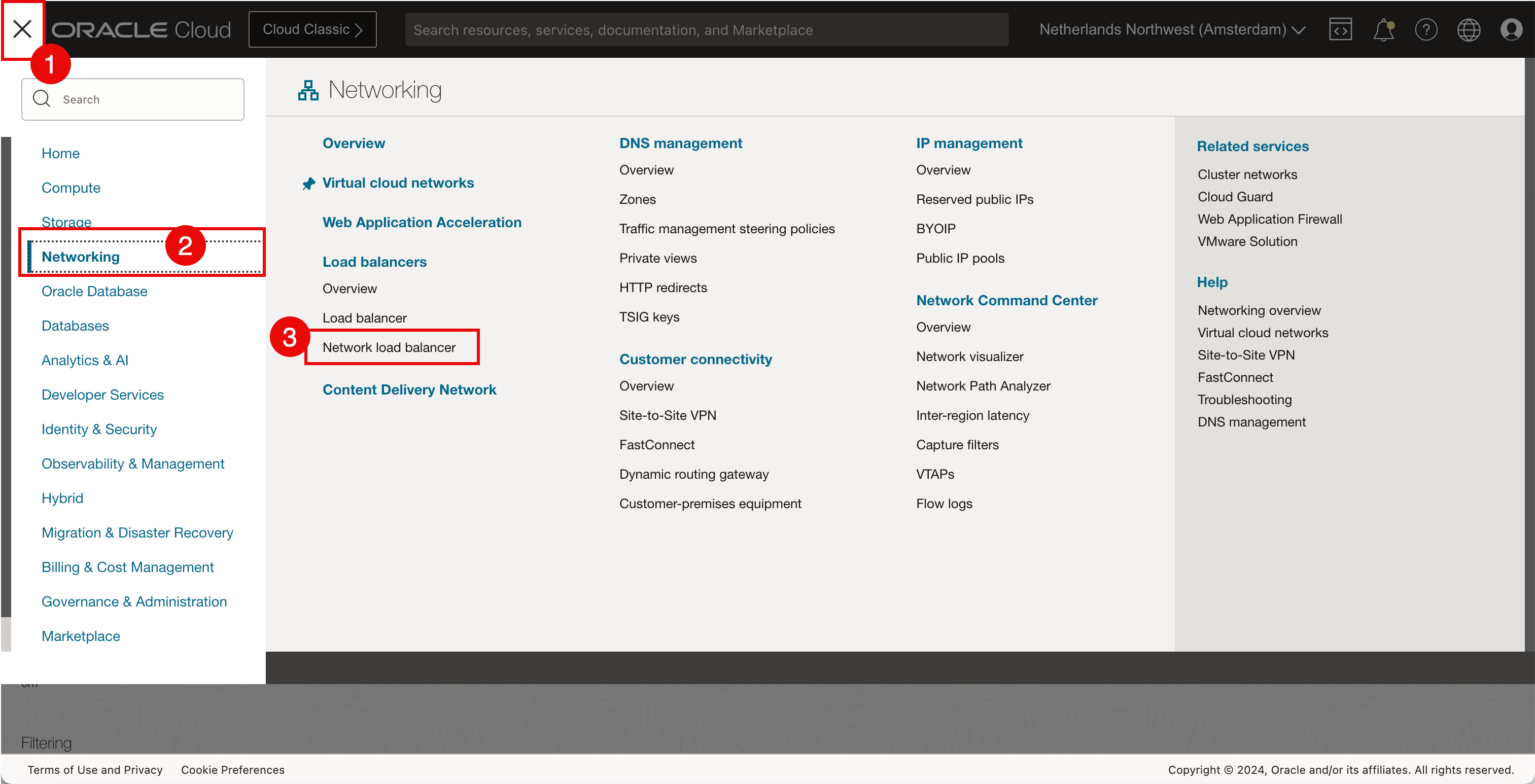

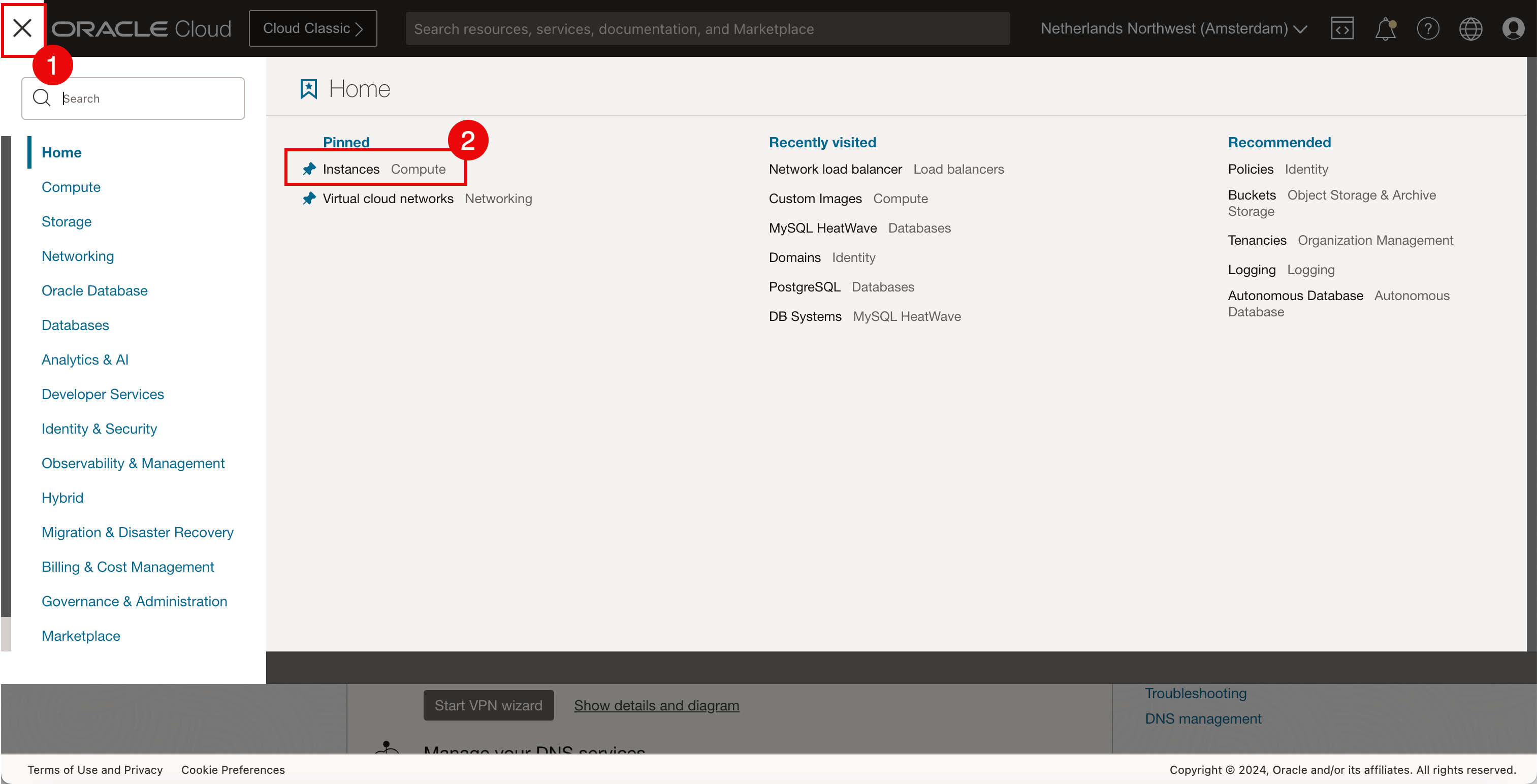

4. 单击左上角的汉堡菜单以导航到网络负载平衡器。

我们有三个已分配专用 IP 地址的 Web 服务器。

实例上的 Web 服务器和网站

对于本教程，我们已经部署了一个自定义映像，并且此映像已经安装了 NGINX 和 PHP 的 Web 服务器。如果选择部署新的 vanilla Oracle Linux 映像，则需要手动安装带有 PHP 和定制网页的 NGINX。这是测试网络负载平衡器所必需的。如果您没有任何定制映像，可以随意选择 Oracle Linux 8 映像。

要手动安装 NGINX 和 PHP，请参见 Task 6：Install a Webserver on Instance 。
要创建用于测试的定制网页，请参阅任务 8：使用 NGINX 和 PHP 创建定制网站。确保在所有三个 OCI 计算实例上都执行此操作。

任务 4：创建新的 OCI 灵活网络负载平衡器

我们已创建 OCI 计算实例。让我们创建一个新的网络负载平衡器。
1. 单击网络。
2. 单击 Network load balancer 。
单击创建网络负载平衡器。
在创建网络负载平衡器中，输入以下信息。

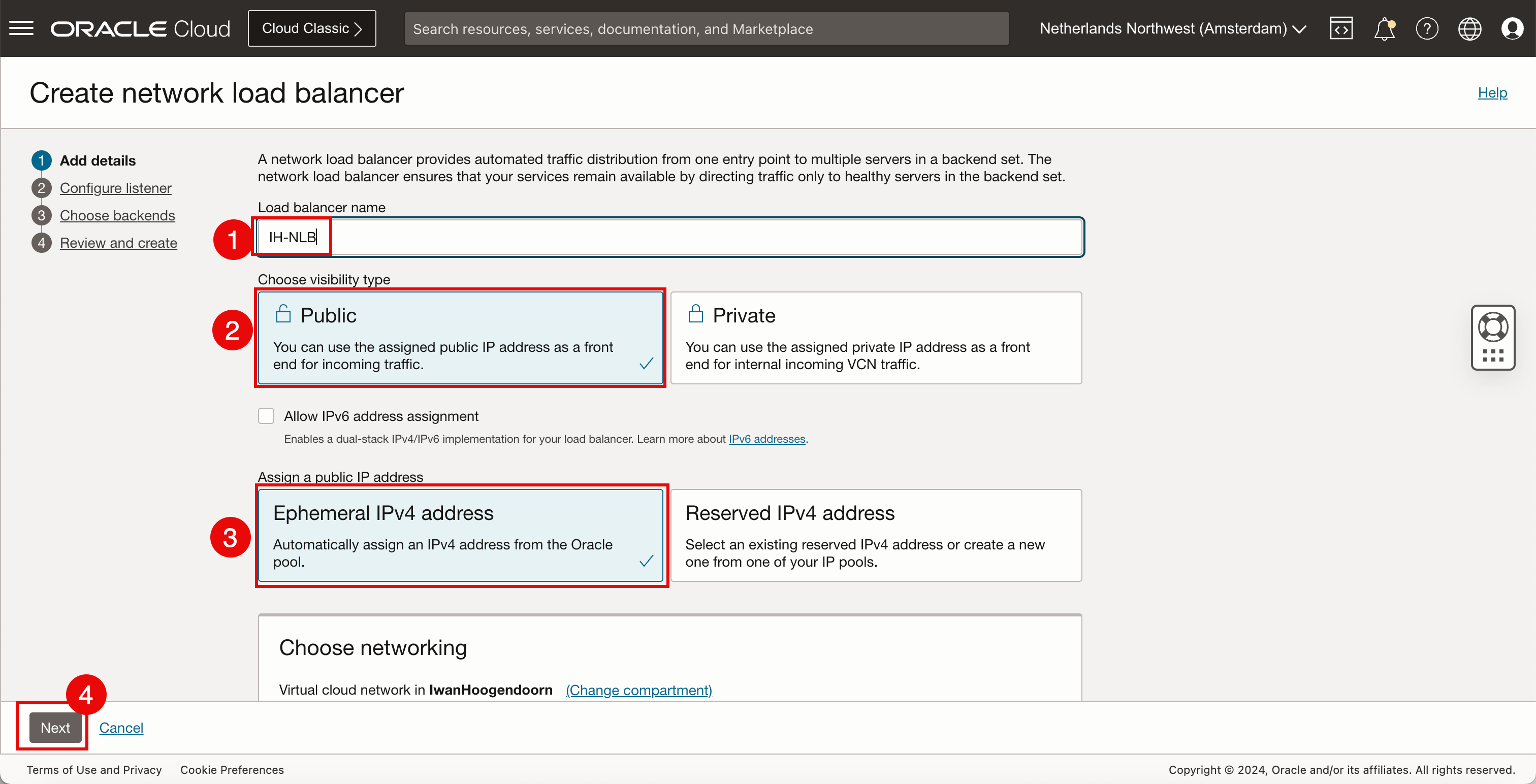

1. 输入 Load balancer name 。
2. 选择公共以查看类型，因为我们希望可以从 Internet 访问此网络负载平衡器。
3. 选择 Ephemeral IPv4 address 作为公共 IP 地址。
4. 单击下一步。

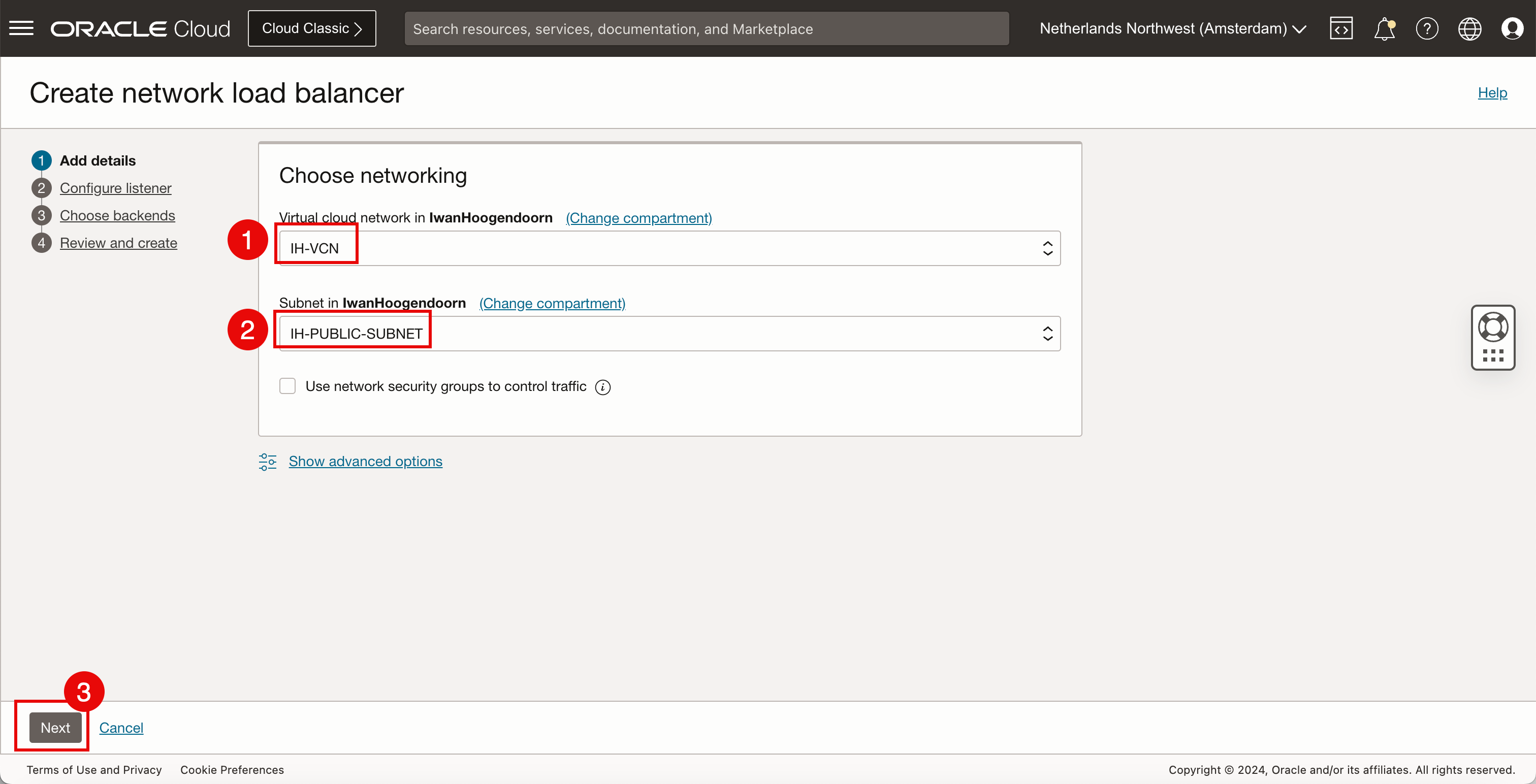

1. 选择在任务 1 中创建的 VCN。
2. 选择在任务 2 中创建的公共子网。
3. 单击下一步。

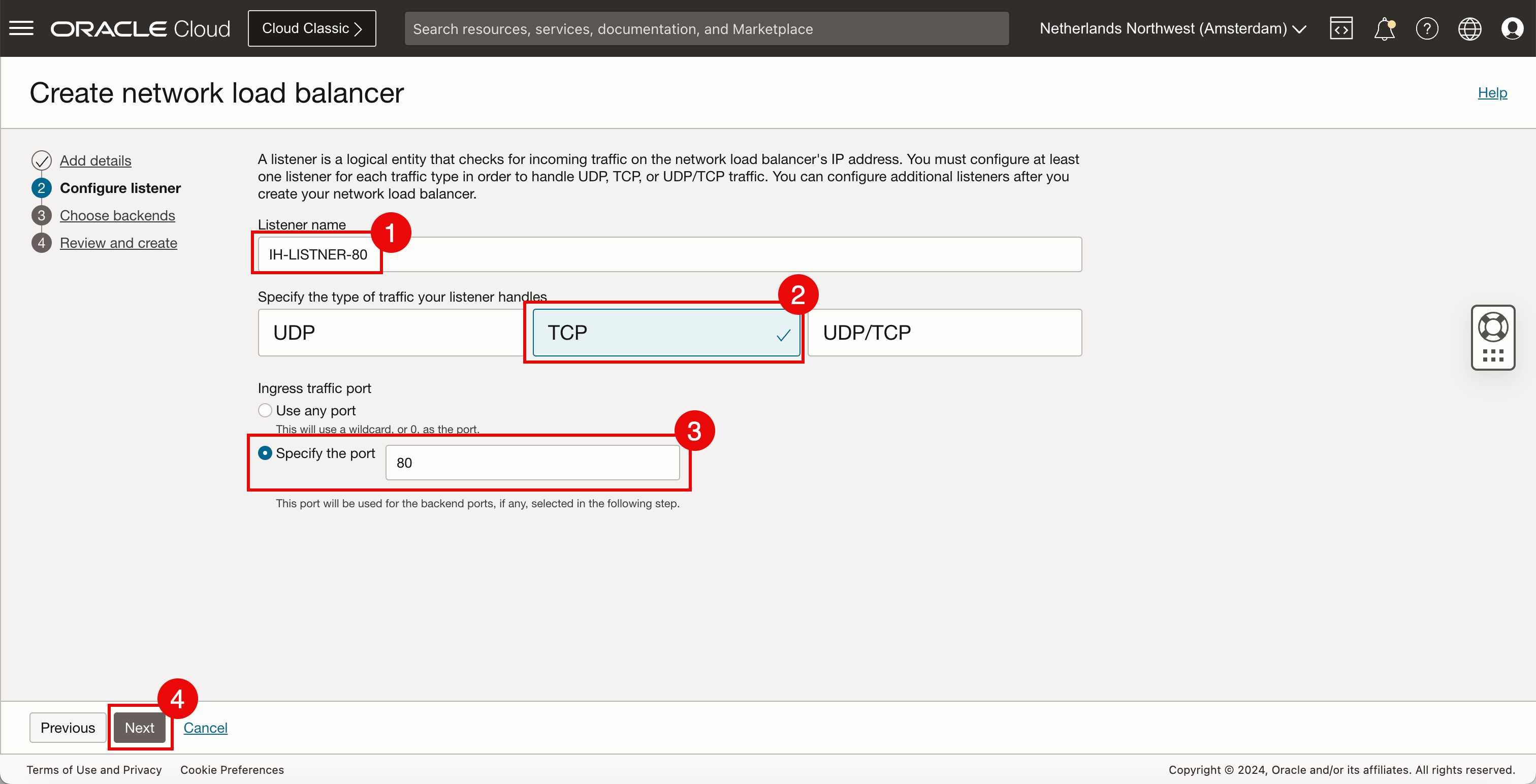

在配置监听程序中，输入以下信息。
1. 输入发布人名称。
2. 为网络负载平衡器需要侦听的流量类型选择 TCP 。
3. 选择指定端口并指定端口 80，因为我们希望网络负载平衡器在 TCP 端口 80 上侦听传入连接。
4. 单击下一步。
在配置后端中，输入以下信息。

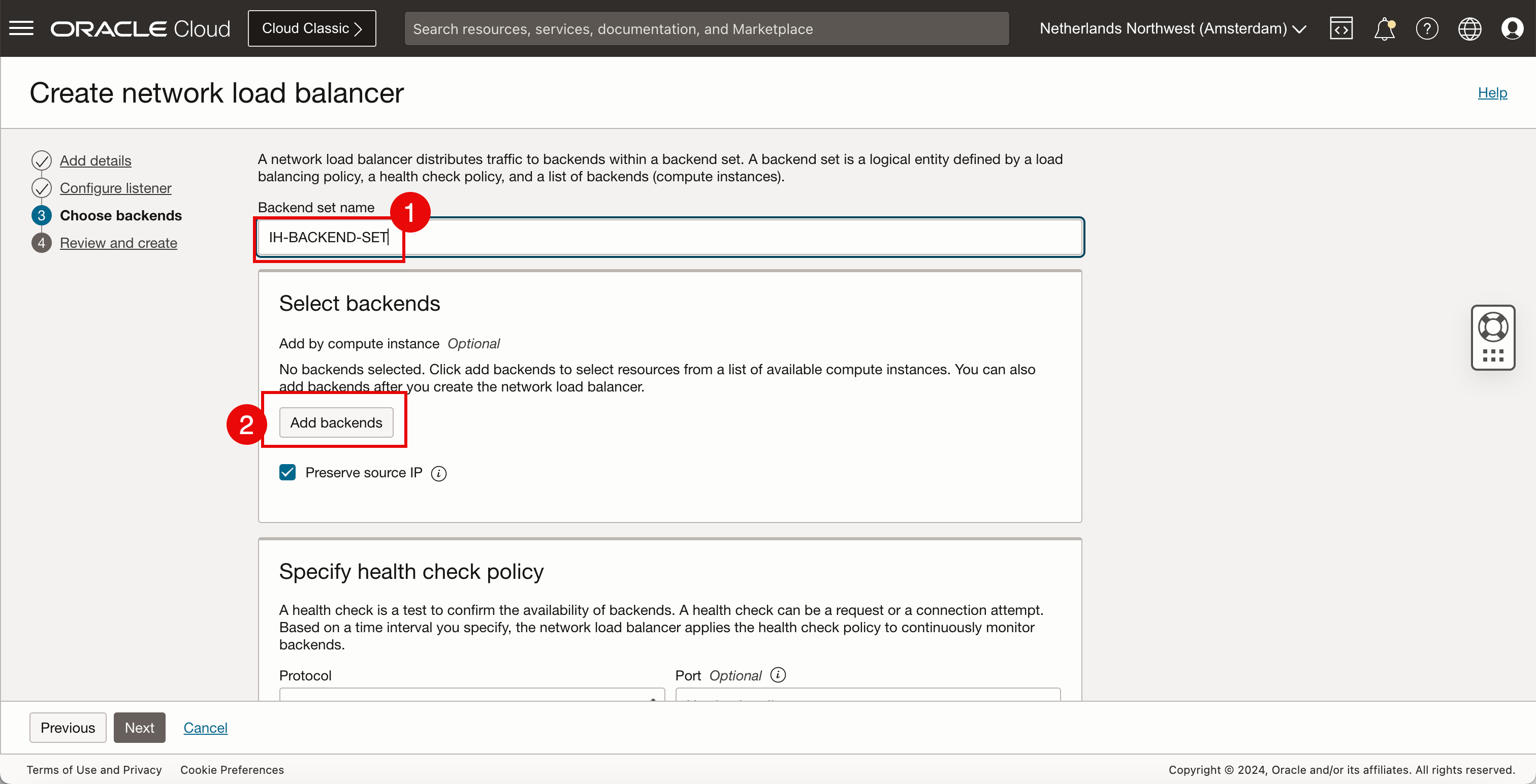

1. 输入 Backend set name 。
2. 单击添加后端。

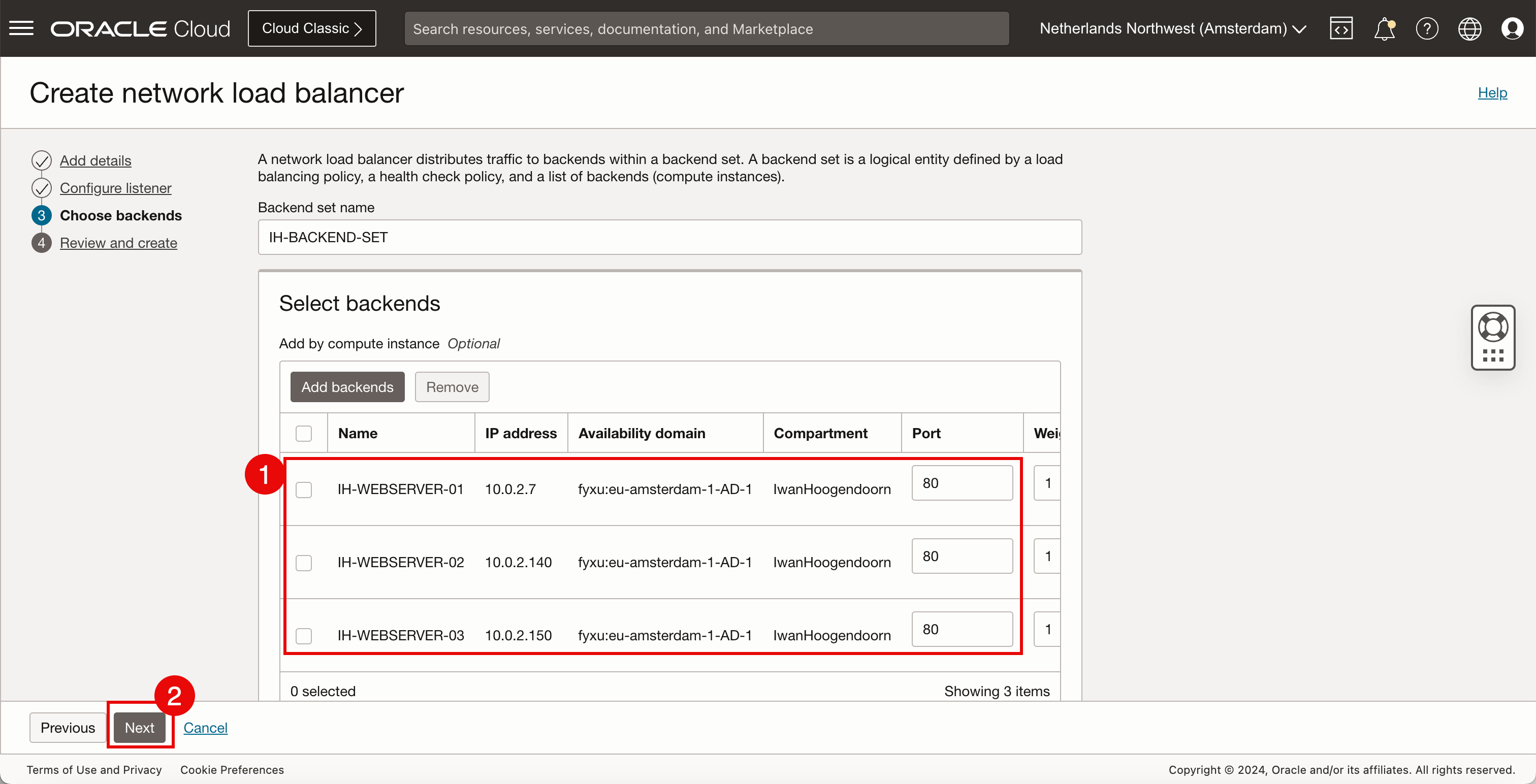

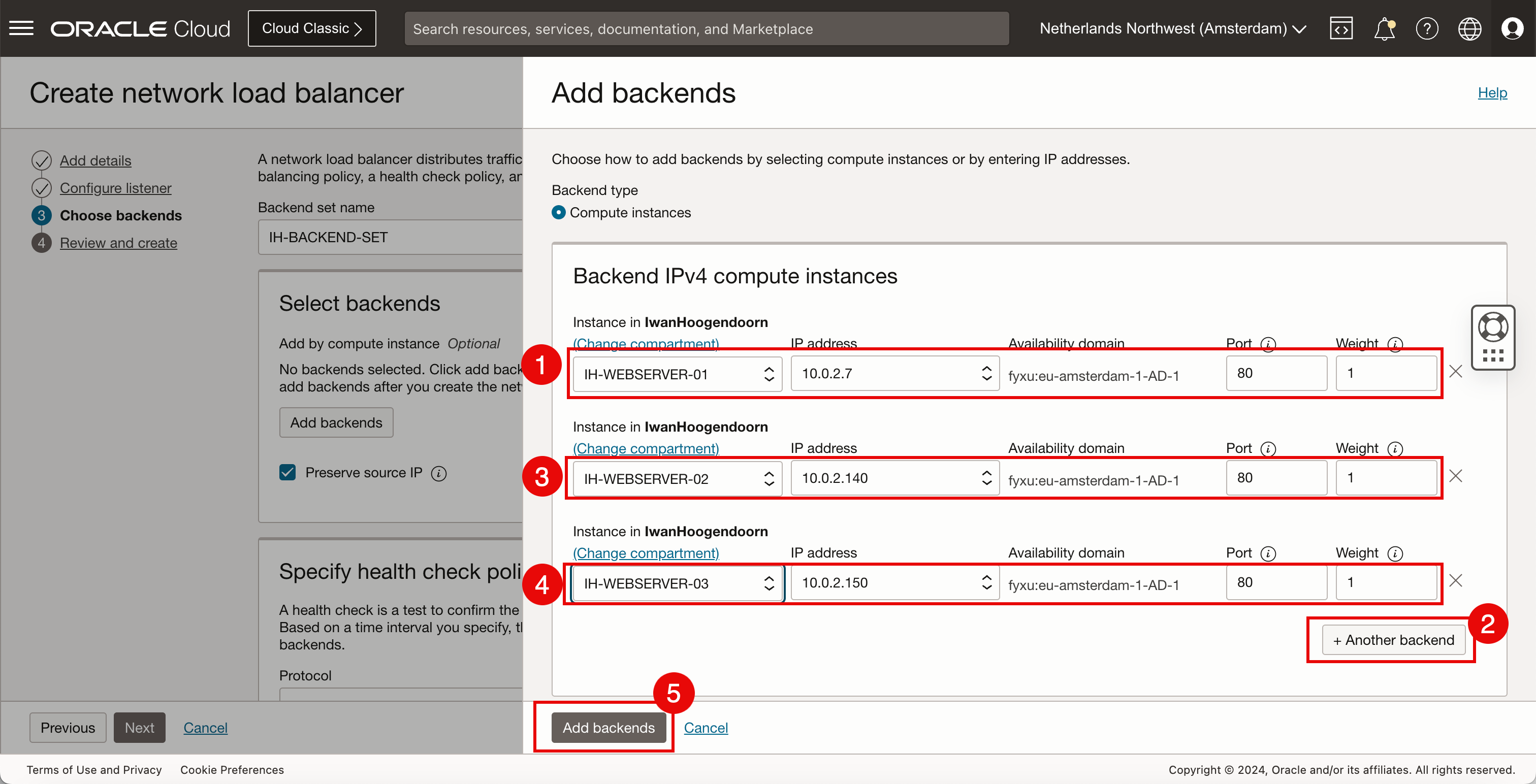

1. 确保选择第一个 OCI 计算实例时端口正确。我们现在将保留默认权重。
2. 单击 + Another backend 。
3. 确保选择了具有正确端口的第二个 OCI 计算实例。我们现在将保留默认权重。
4. 确保选择了具有正确端口的第三个 OCI 计算实例。我们现在将保留默认权重。
5. 单击添加后端。
1. 查看后端。
2. 单击下一步。
在指定运行状况检查策略部分中，输入以下信息。

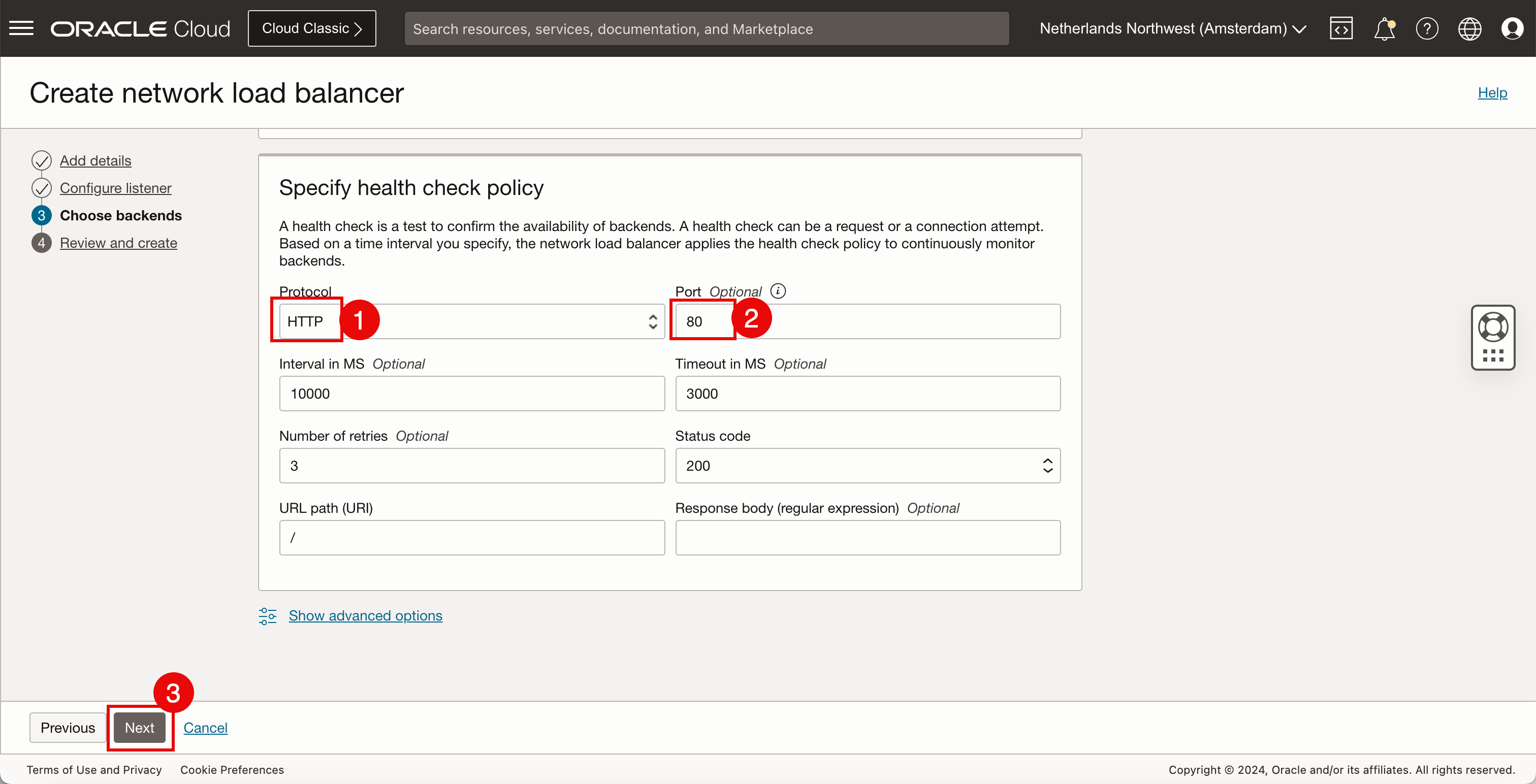

1. 选择 HTTP 作为用于检查后端服务器的协议。
2. 选择端口 80 作为用于检查后端服务器的端口。
3. 单击下一步。

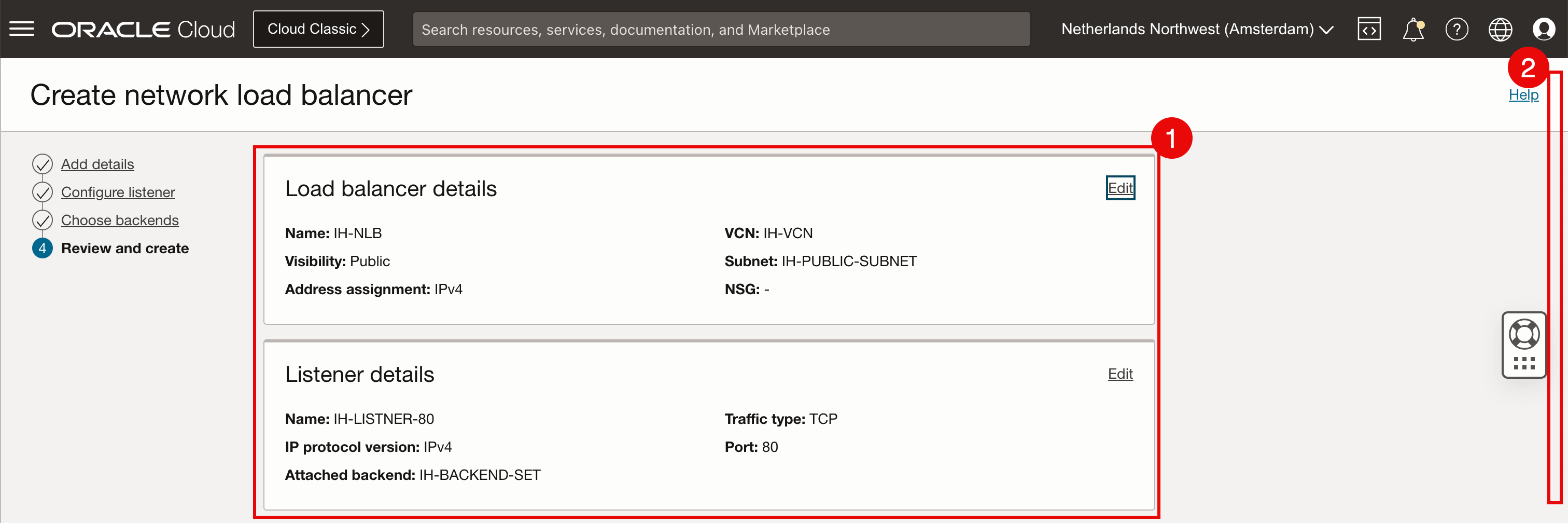

1. 查看负载平衡器详细信息和监听程序详细信息。
2. 向下滚动。

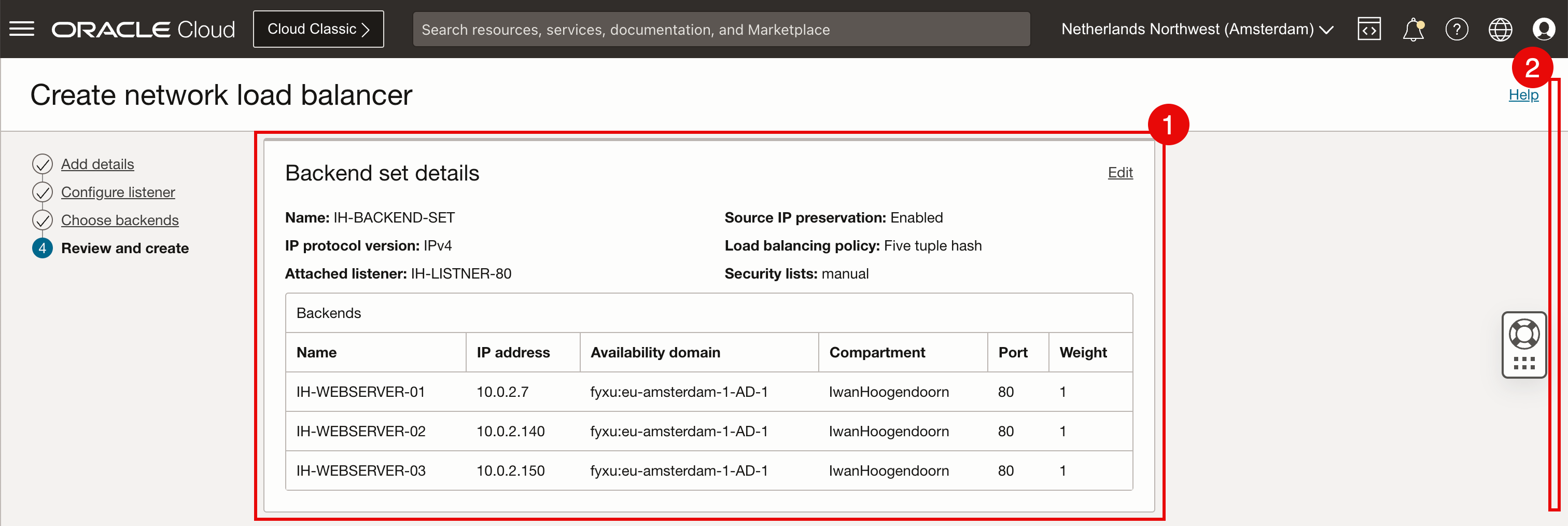

1. 复查后端集详细信息。
2. 向下滚动。

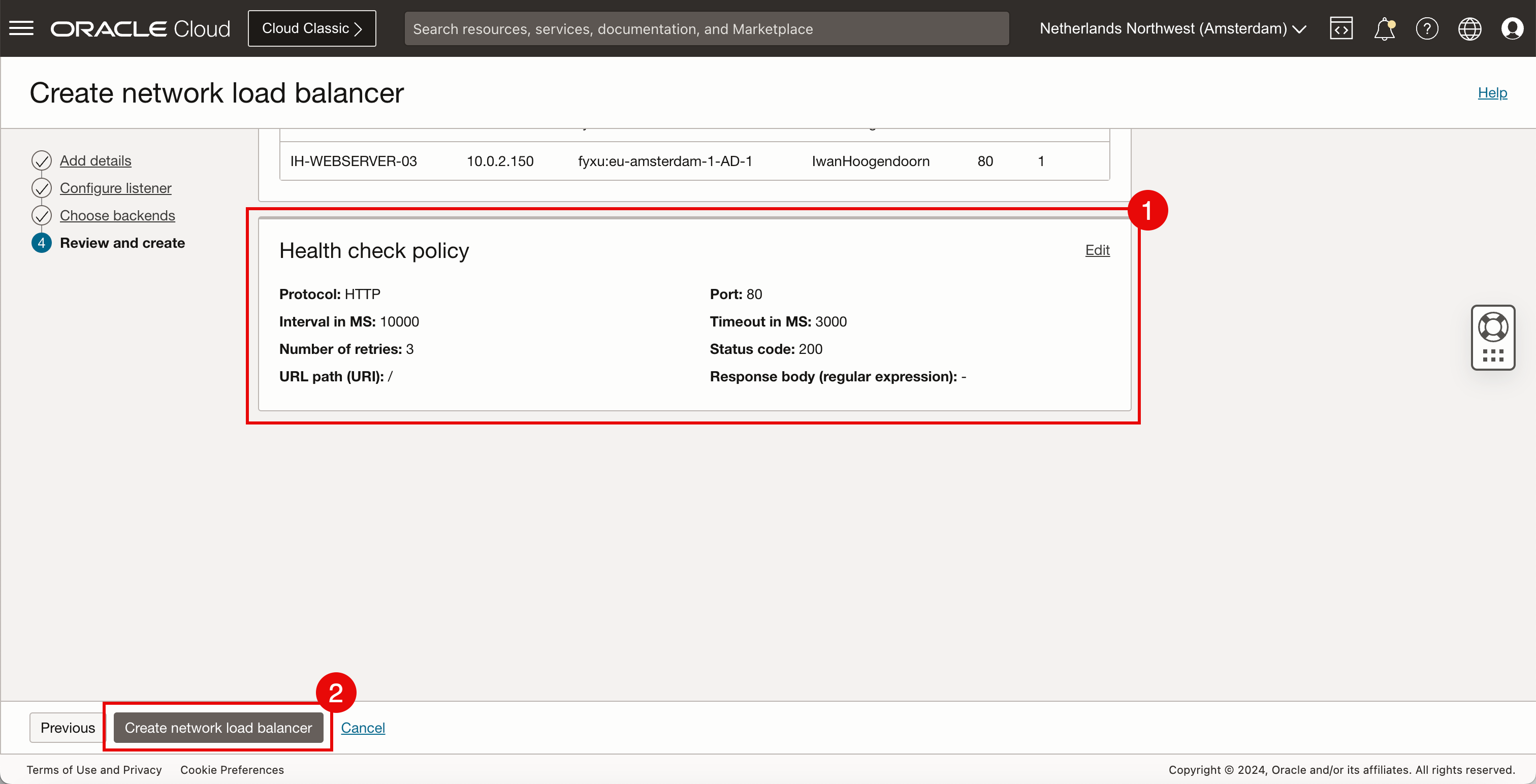

1. 查看 Health check policy 。
2. 单击创建网络负载平衡器。

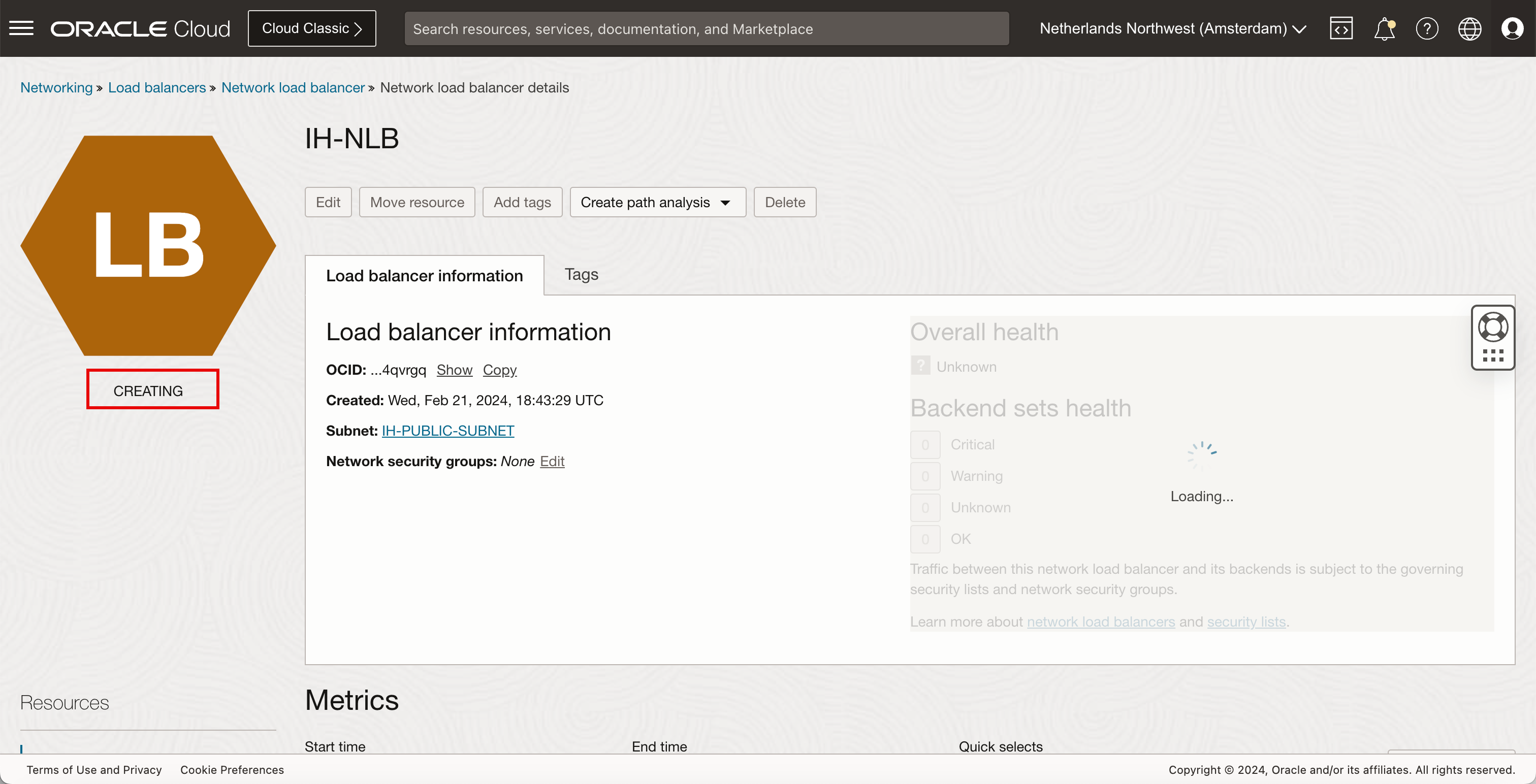

创建网络负载平衡器后，状态将从 CREATING 开始。

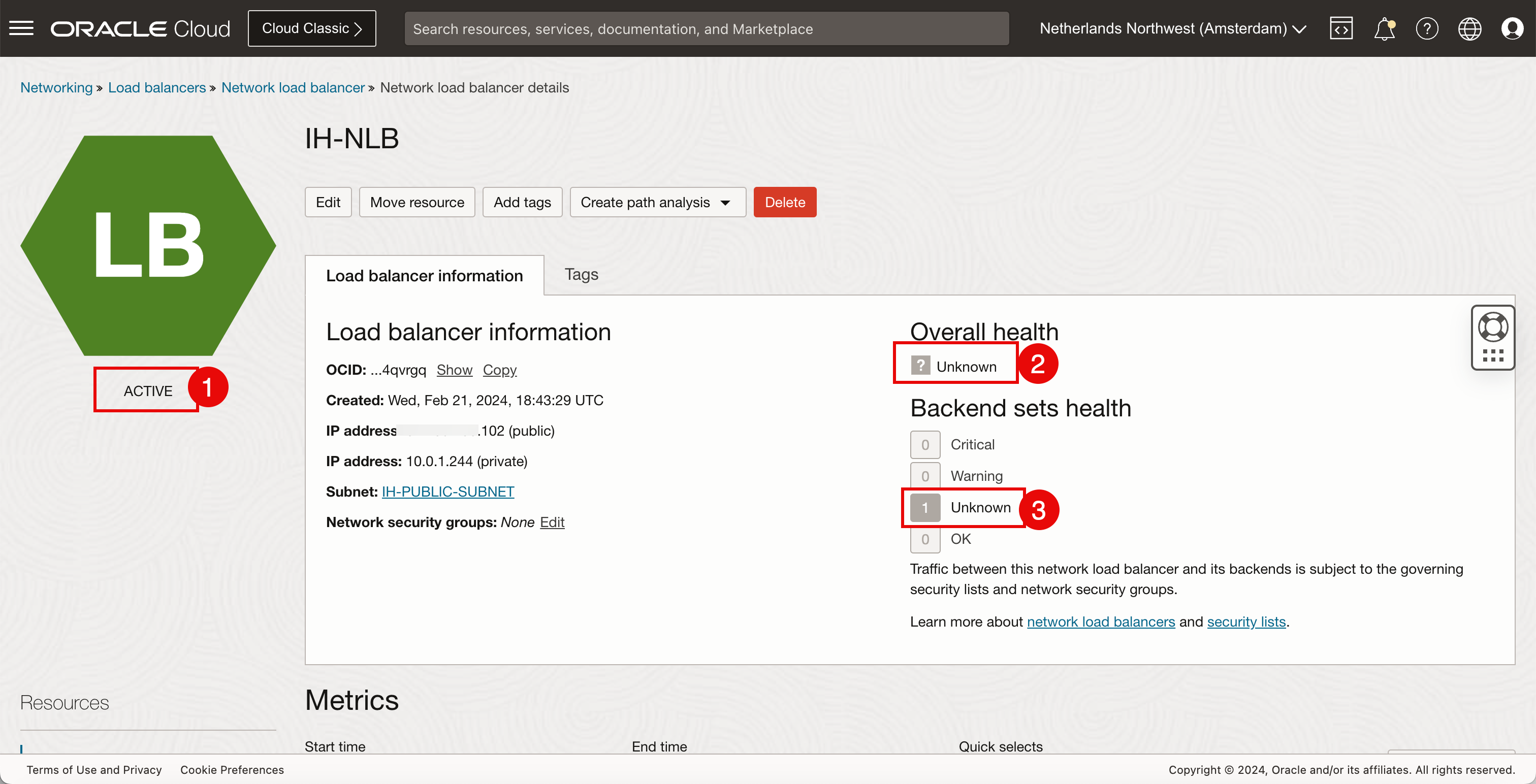

1. 几分钟后，状态将更改为 ACTIVE 。
2. 由于运行状况检查策略仍需要启动，因此总体运行状况可能以 Unknown 状态启动。
3. 后端集运行状况也可能以 Unknown 状态开始。

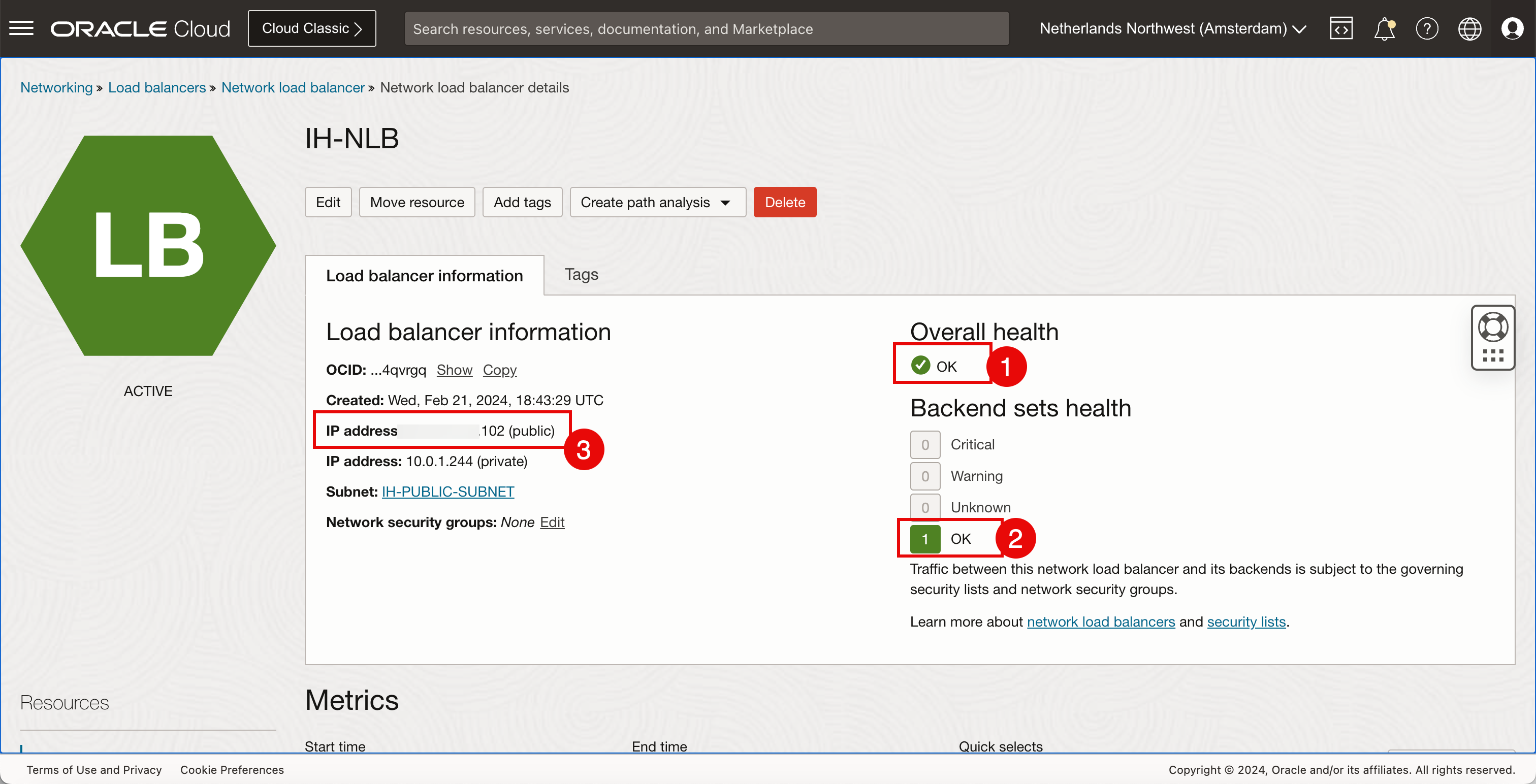

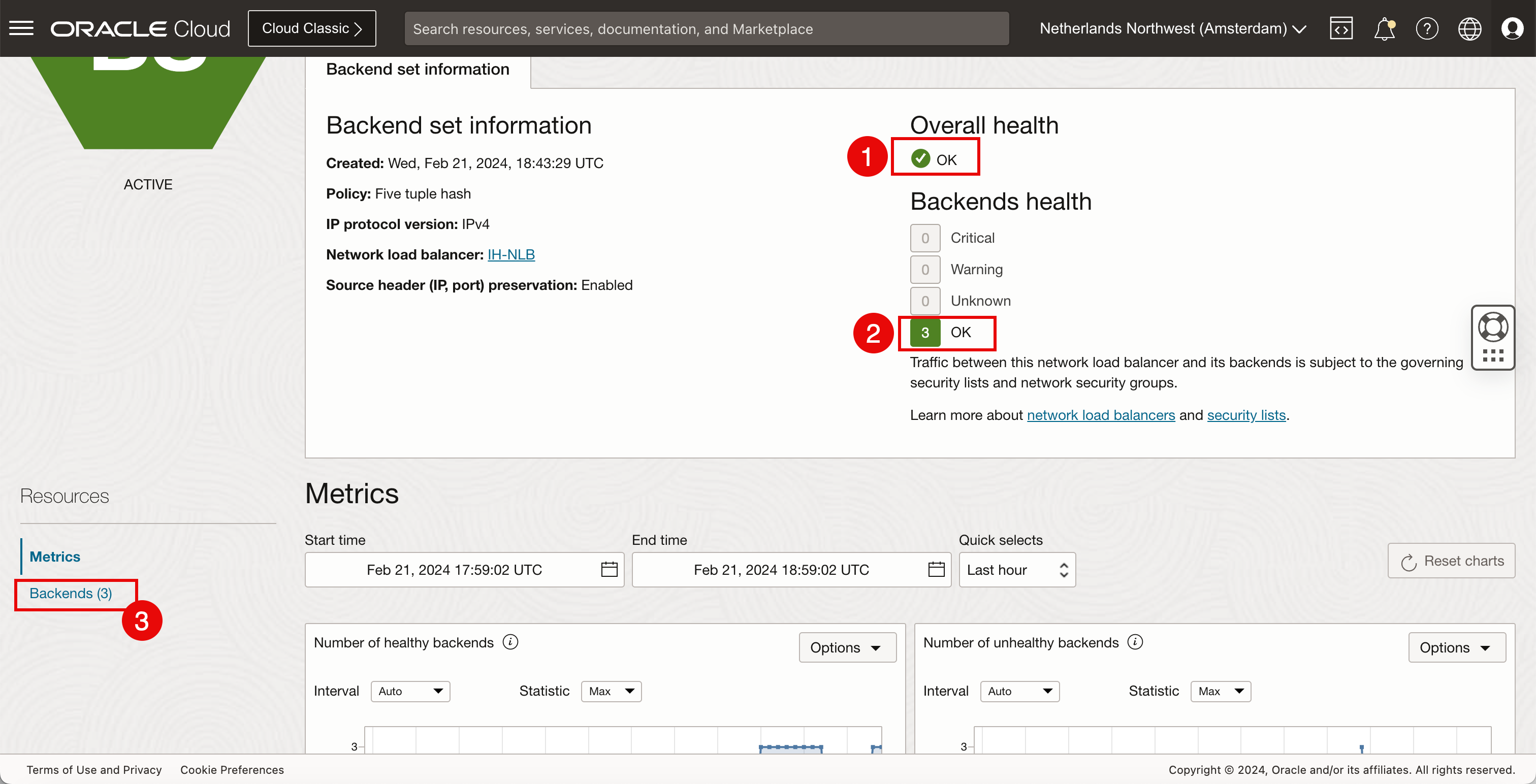

1. 有时，整体运行状况设置为 OK 。
2. 此外，后端集健康状况也设置为 OK 。
3. 记下分配给网络负载平衡器的公共 IP 地址。

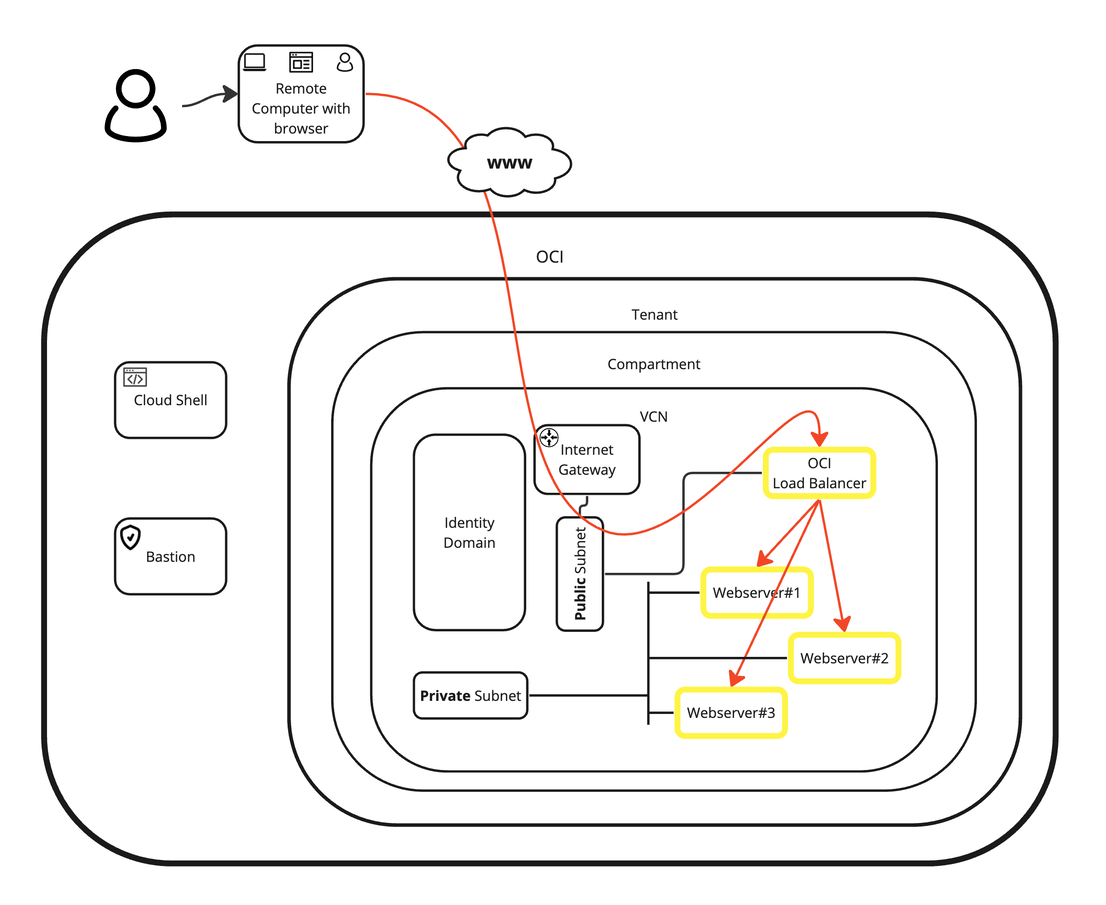

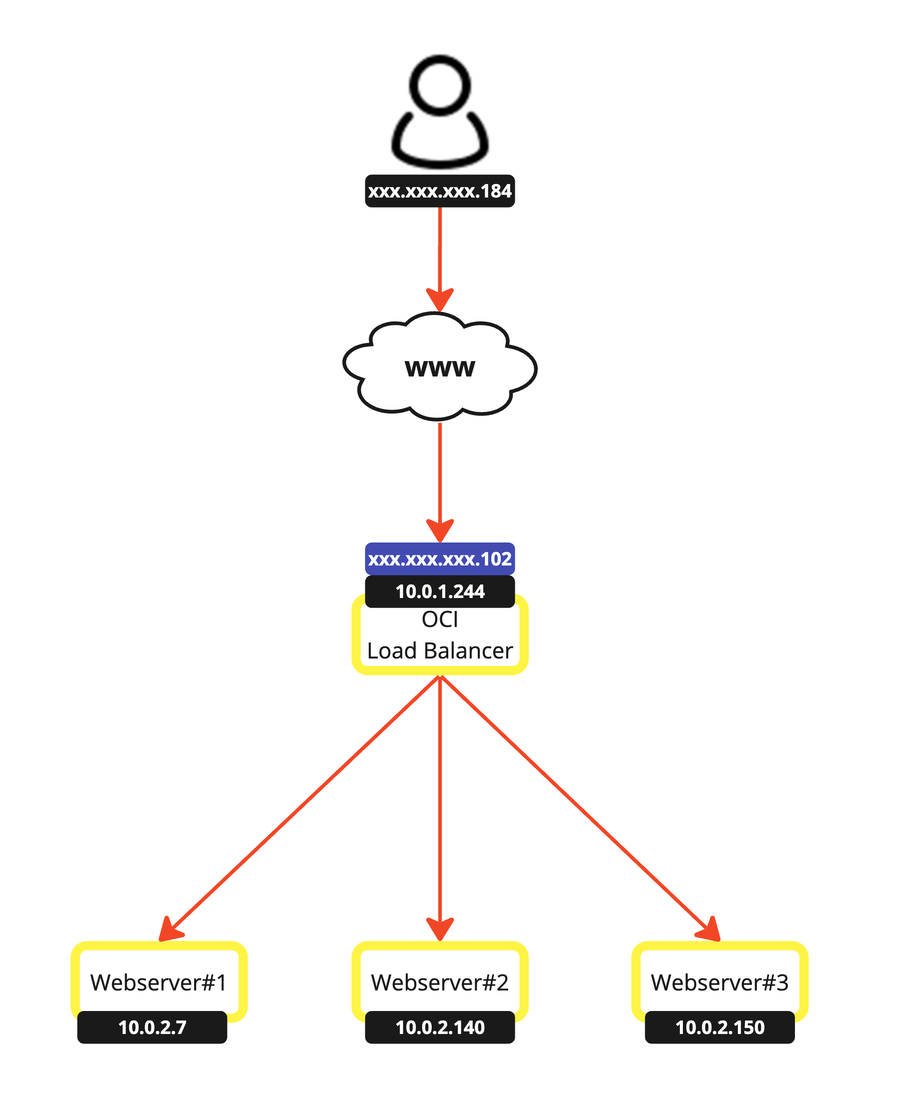

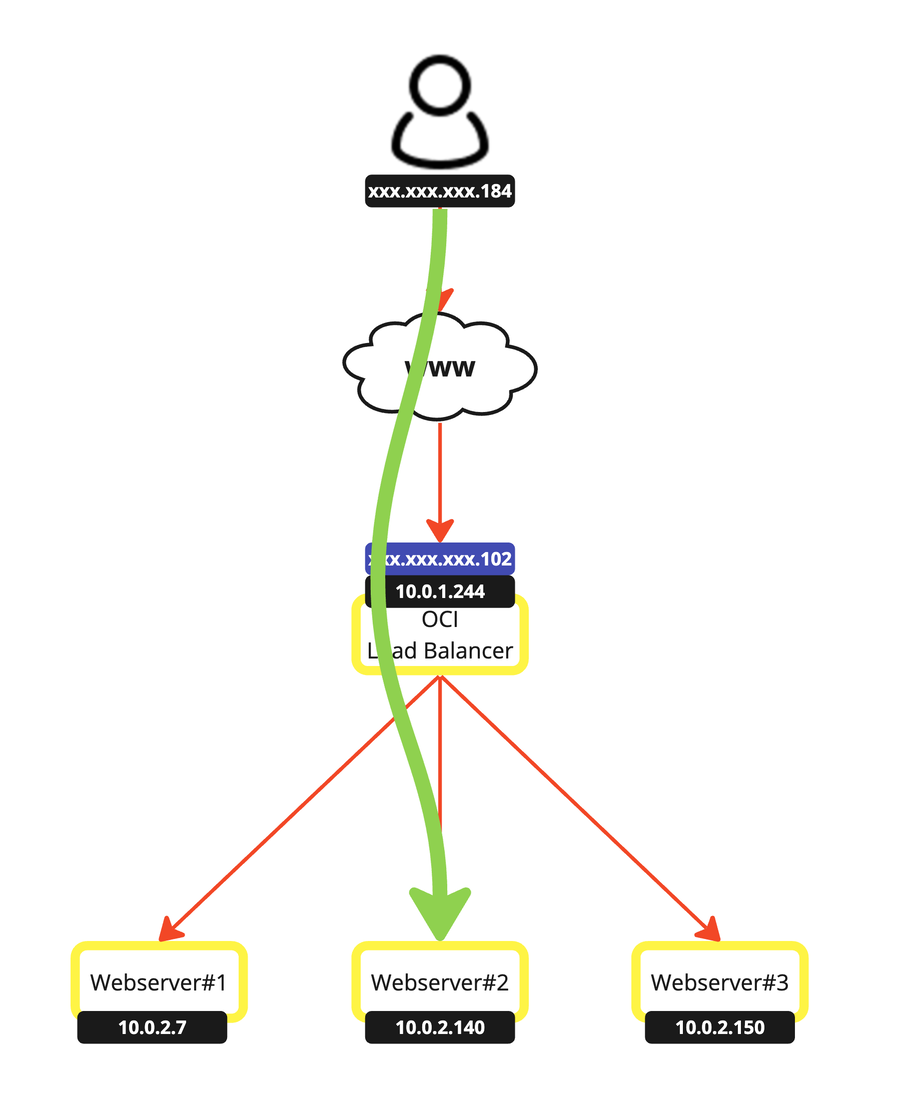

我们已构建了下图中所示的设置。

任务 5：测试新的 OCI 网络负载平衡器

我们创建了所有三个 OCI 实例和网络负载平衡器。是时候测试网络负载平衡器了。

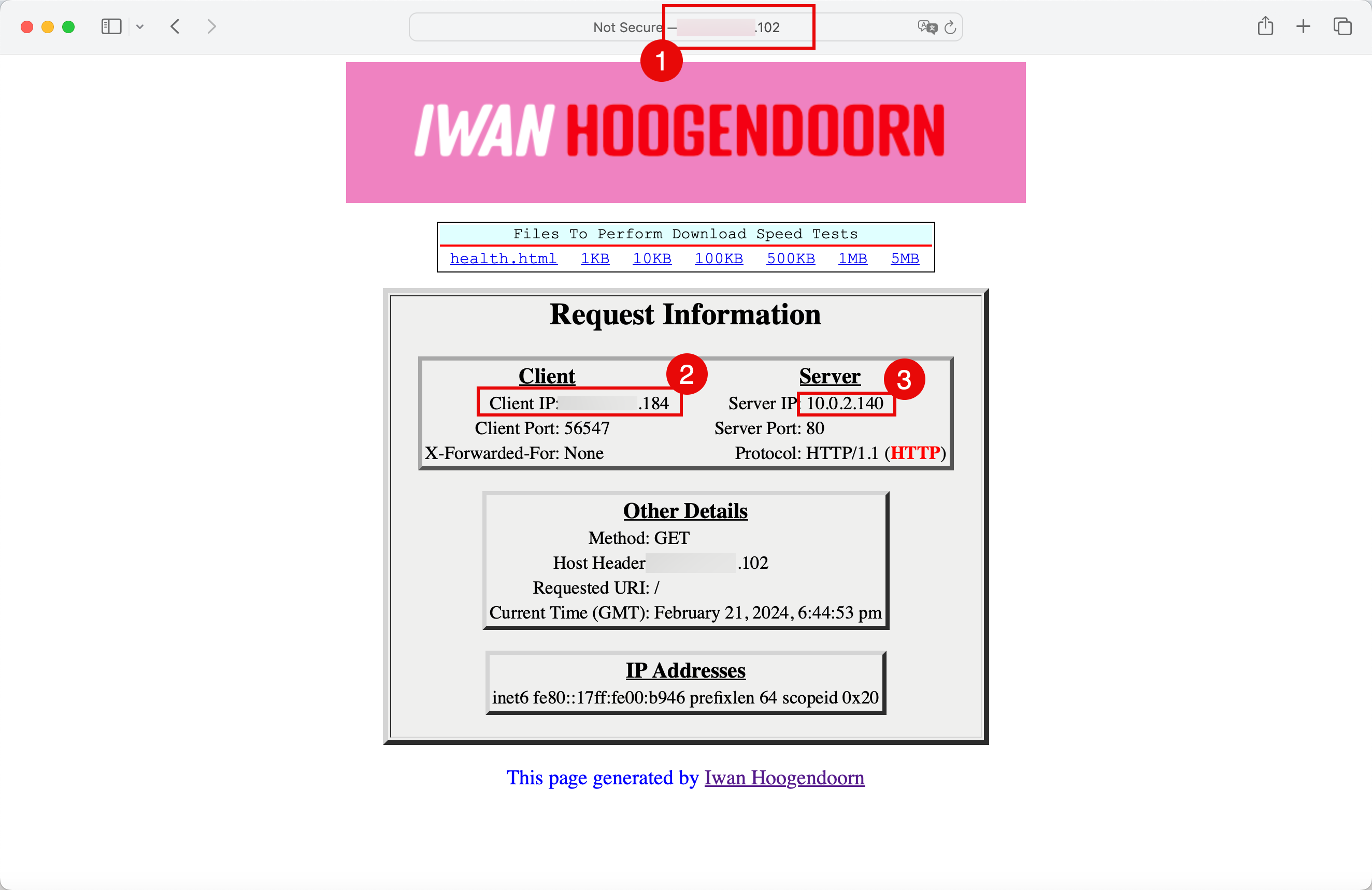

1. 打开浏览器并输入网络负载平衡器的公共 IP 地址。
2. 请注意我们正在从中浏览的公共客户端 IP 地址。
3. 请注意专用服务器 IP 地址，该地址是 OCI 计算实例之一的 IP 地址。
选择用于 OCI 计算实例的算法。
1. 向下滚动

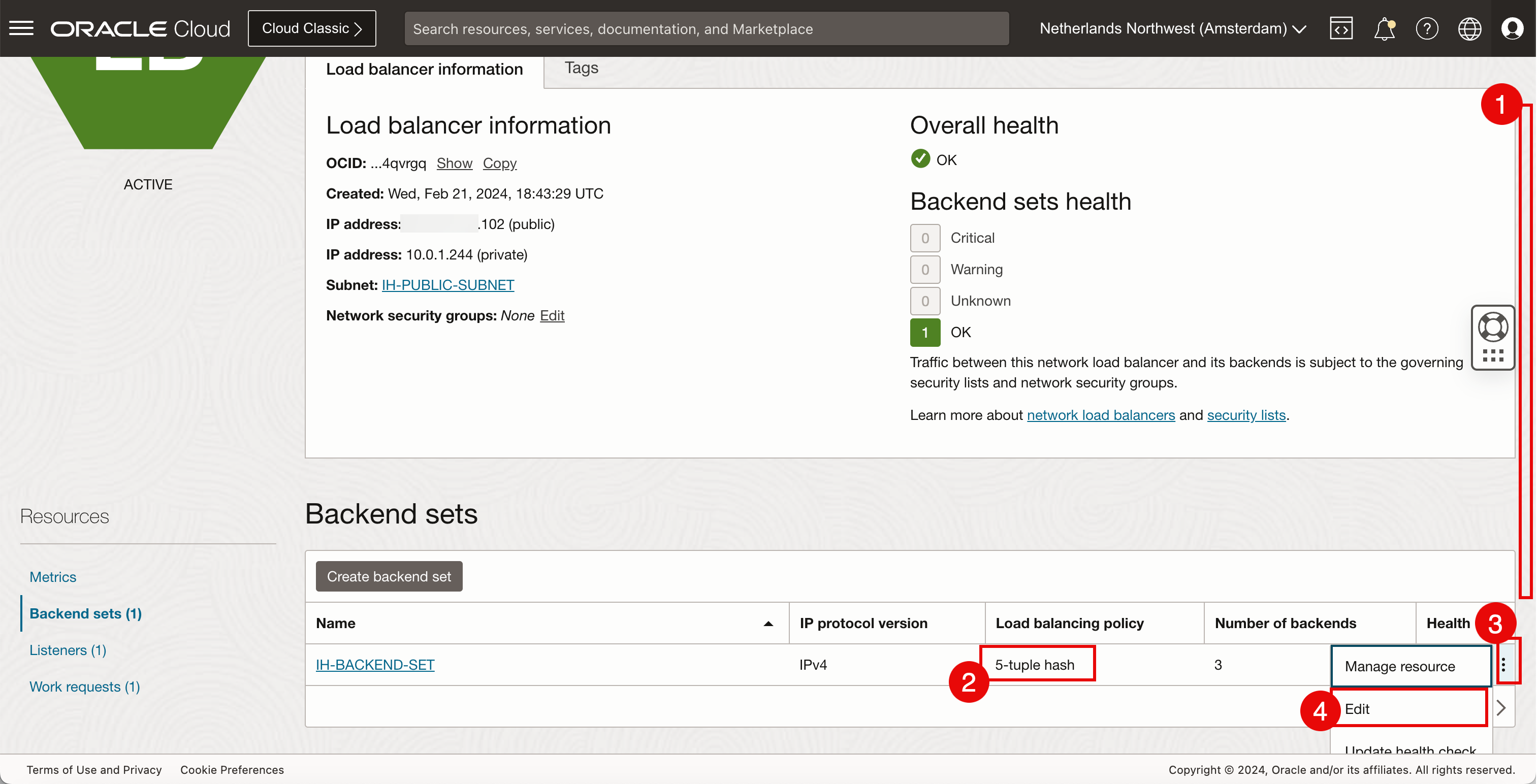

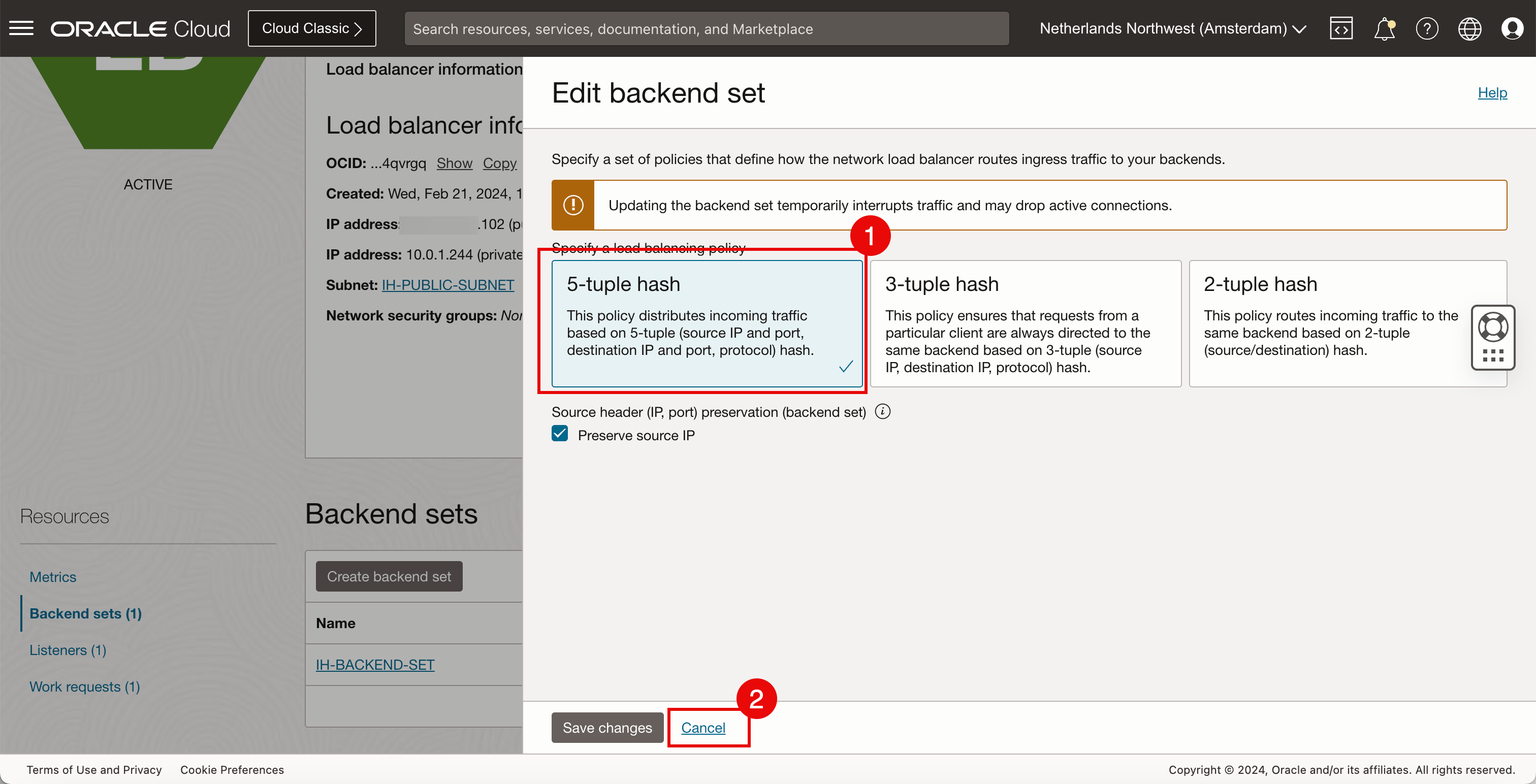

2. 请注意，默认负载平衡策略设置为 5-tuple-hash 。
3. 要更改此项或查看其他选项，请单击三个点。
4. 单击编辑。
1. 请注意，已选择 5-tuple-hash 。
2. 单击取消。
返回浏览器。

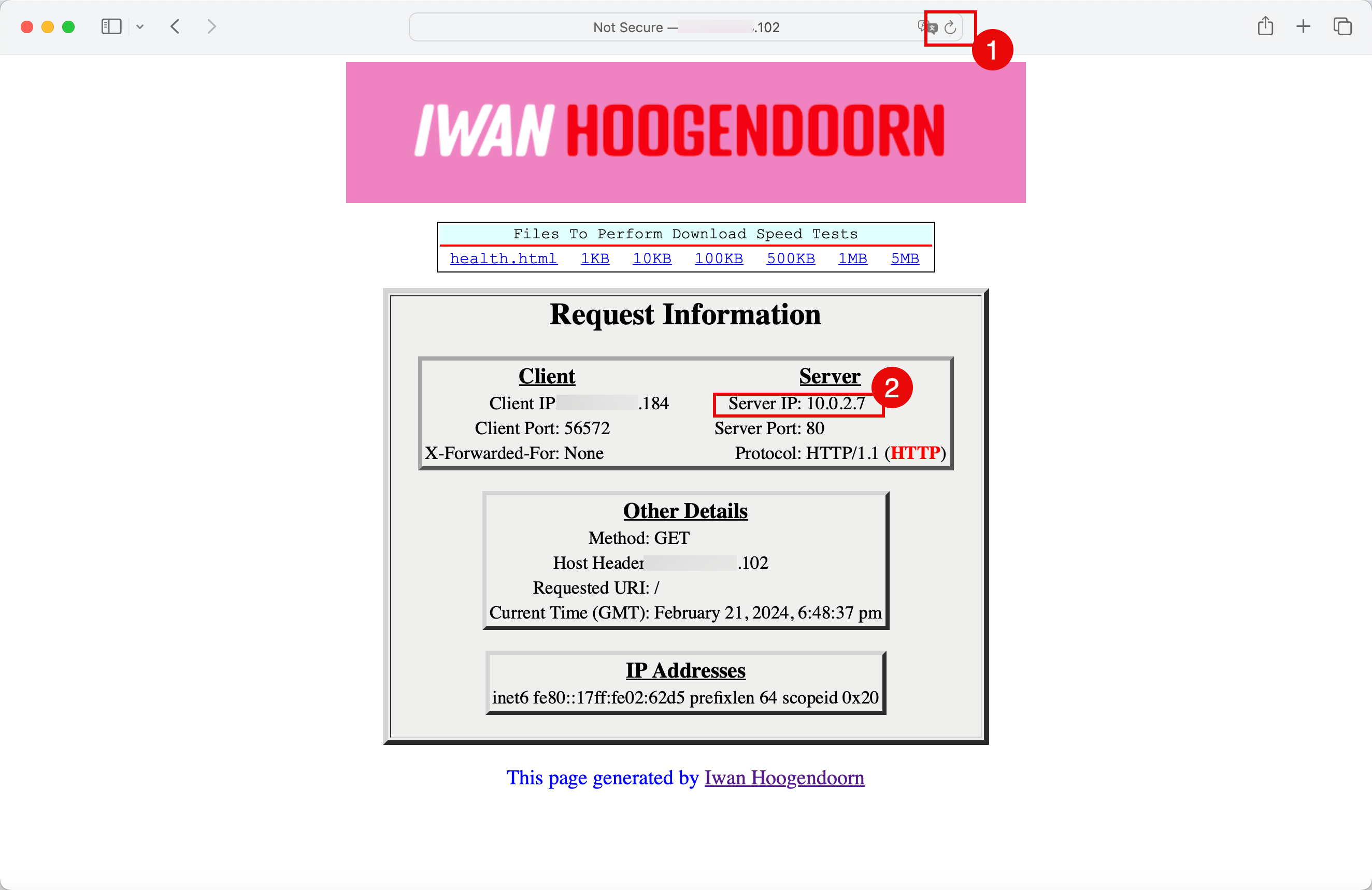

1. 单击“Refresh（刷新）”图标。
2. 请注意，作为 OCI 计算实例之一的 IP 地址的专用服务器 IP 地址已从 10.0.2.140 更改为 10.0.2.7。这确认网络负载平衡器正在工作。

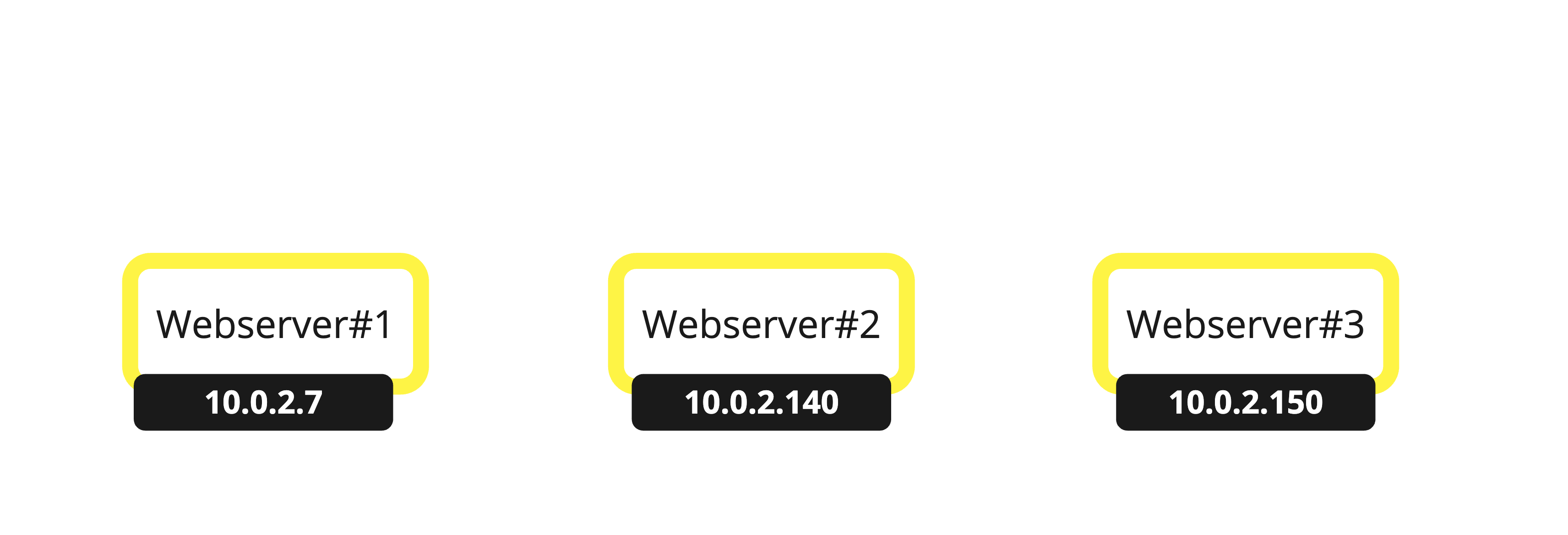

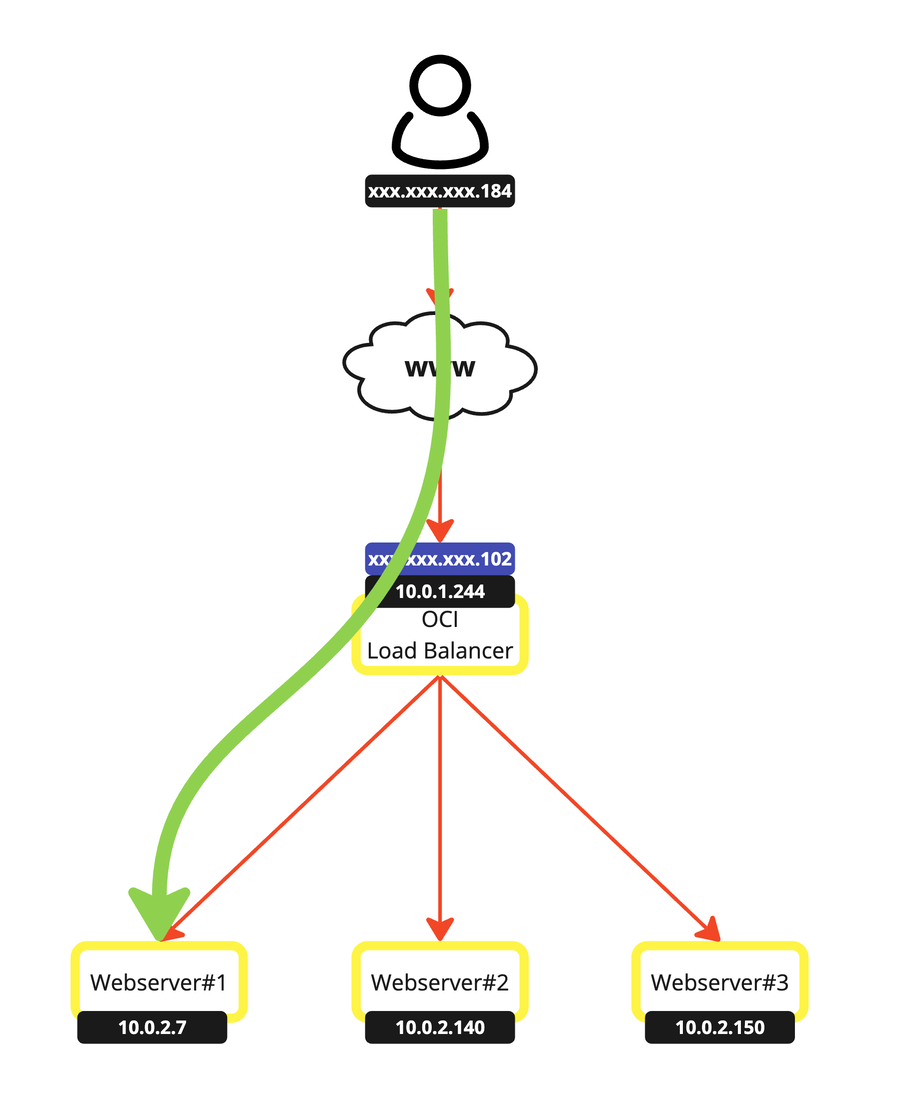

所采用路径的可视化表示形式。

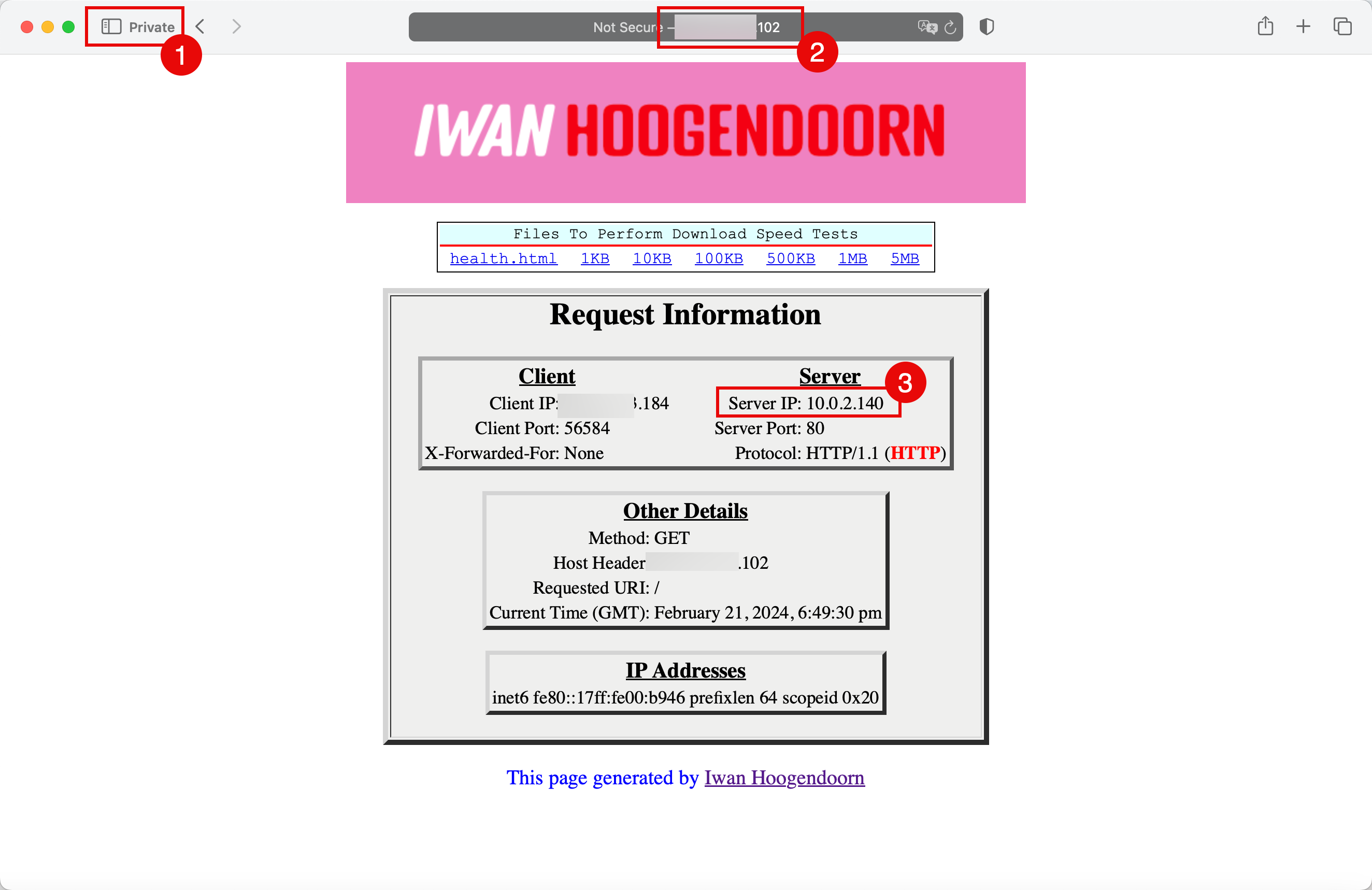

1. 在隐私或隐身模式下打开浏览器。
2. 浏览找到网络负载平衡器的公共 IP 地址。
3. 请注意，作为 OCI 计算实例之一的 IP 地址的专用服务器 IP 地址已从 10.0.2.7 更改为 10.0.2.140。
所采用路径的可视化表示形式。

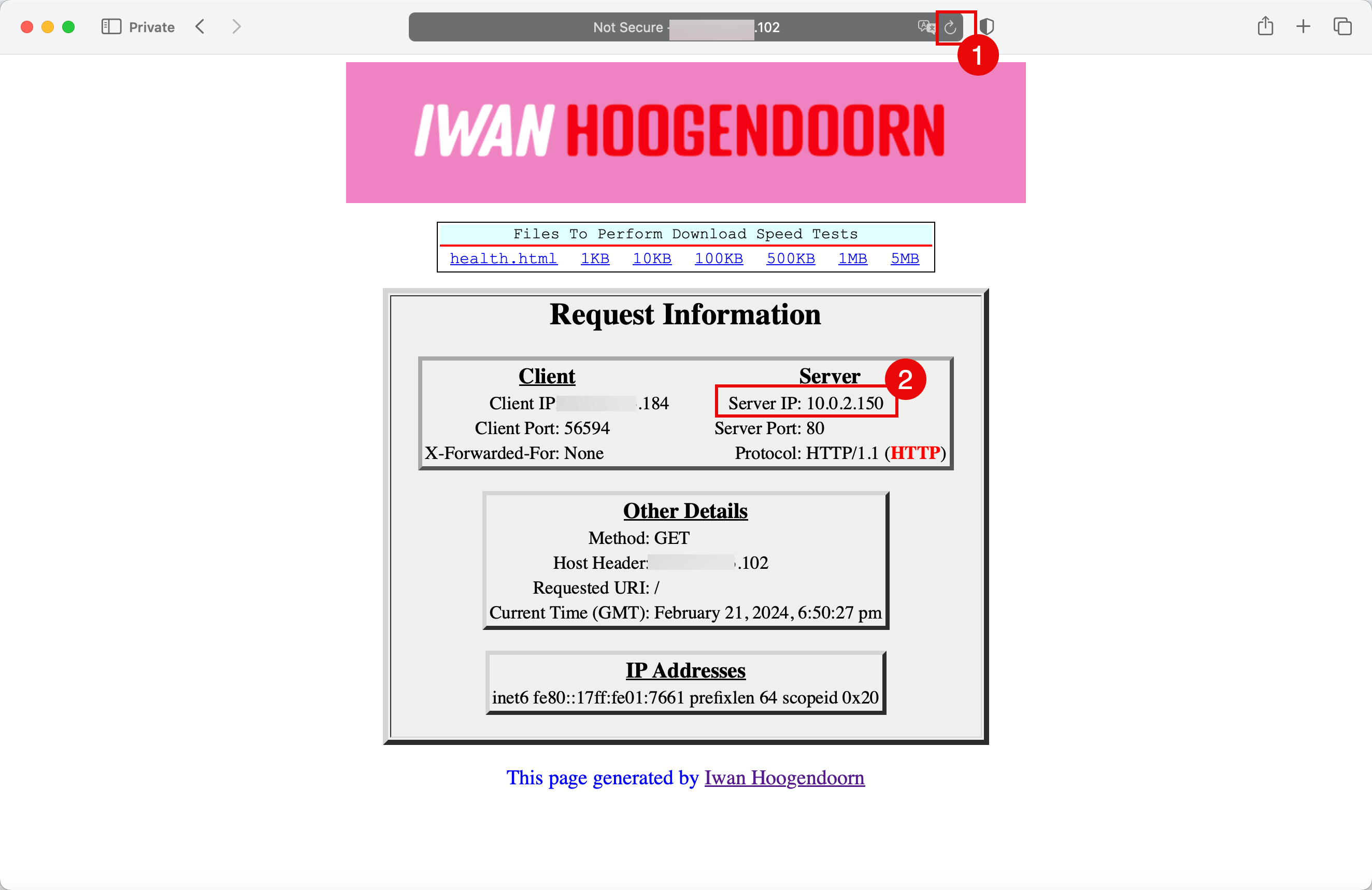

1. 单击“Refresh（刷新）”图标。
2. 请注意，作为 OCI 计算实例之一的 IP 地址的专用服务器 IP 地址已从 10.0.2.140 更改为 10.0.2.150。
所采用路径的可视化表示形式。
让我们进行一次最终测试，并关闭两个 OCI 计算实例。
1. 单击左上角的汉堡菜单
2. 单击实例。

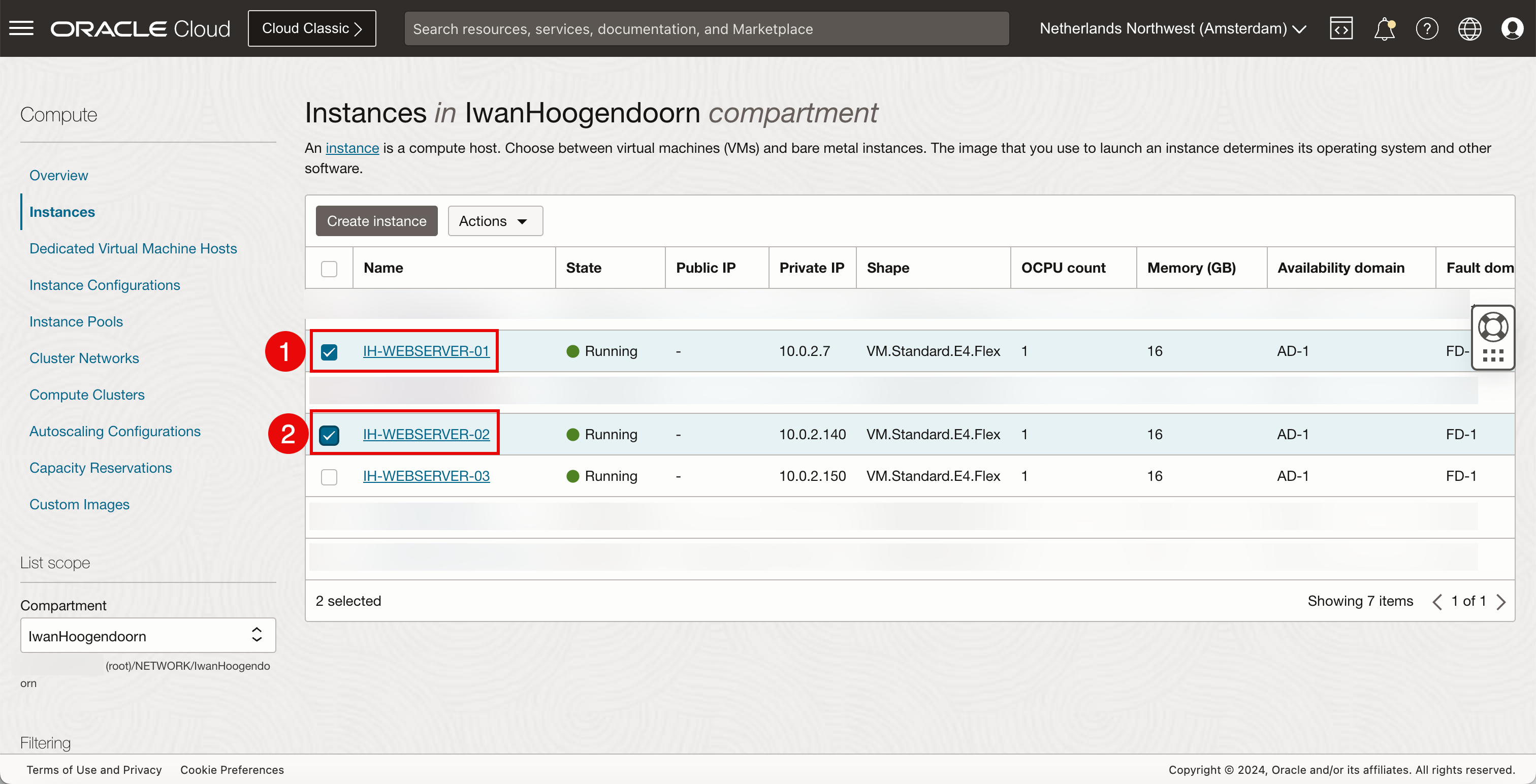

1. 选择第一个 OCI 计算实例。
2. 选择第二个 OCI 计算实例。

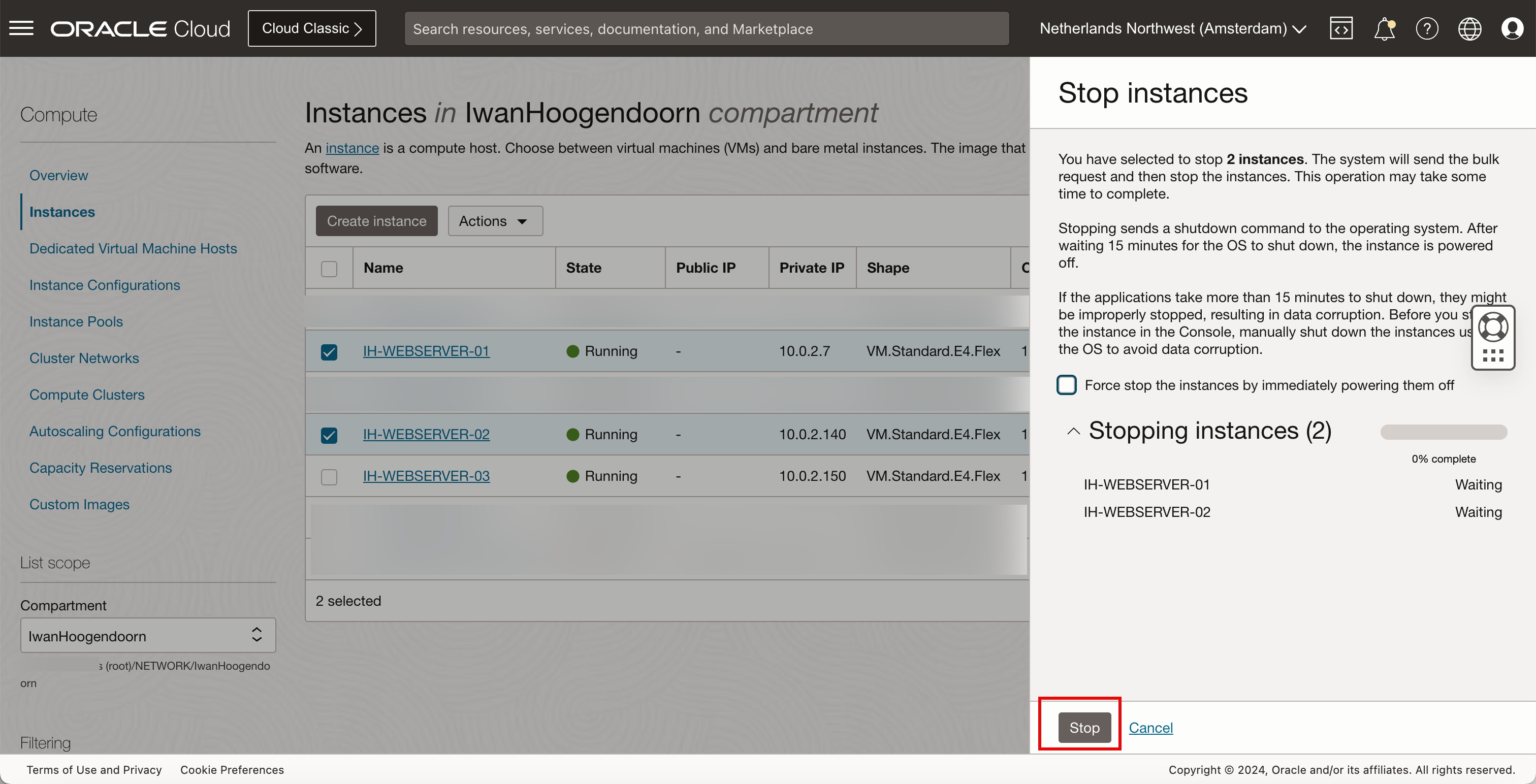

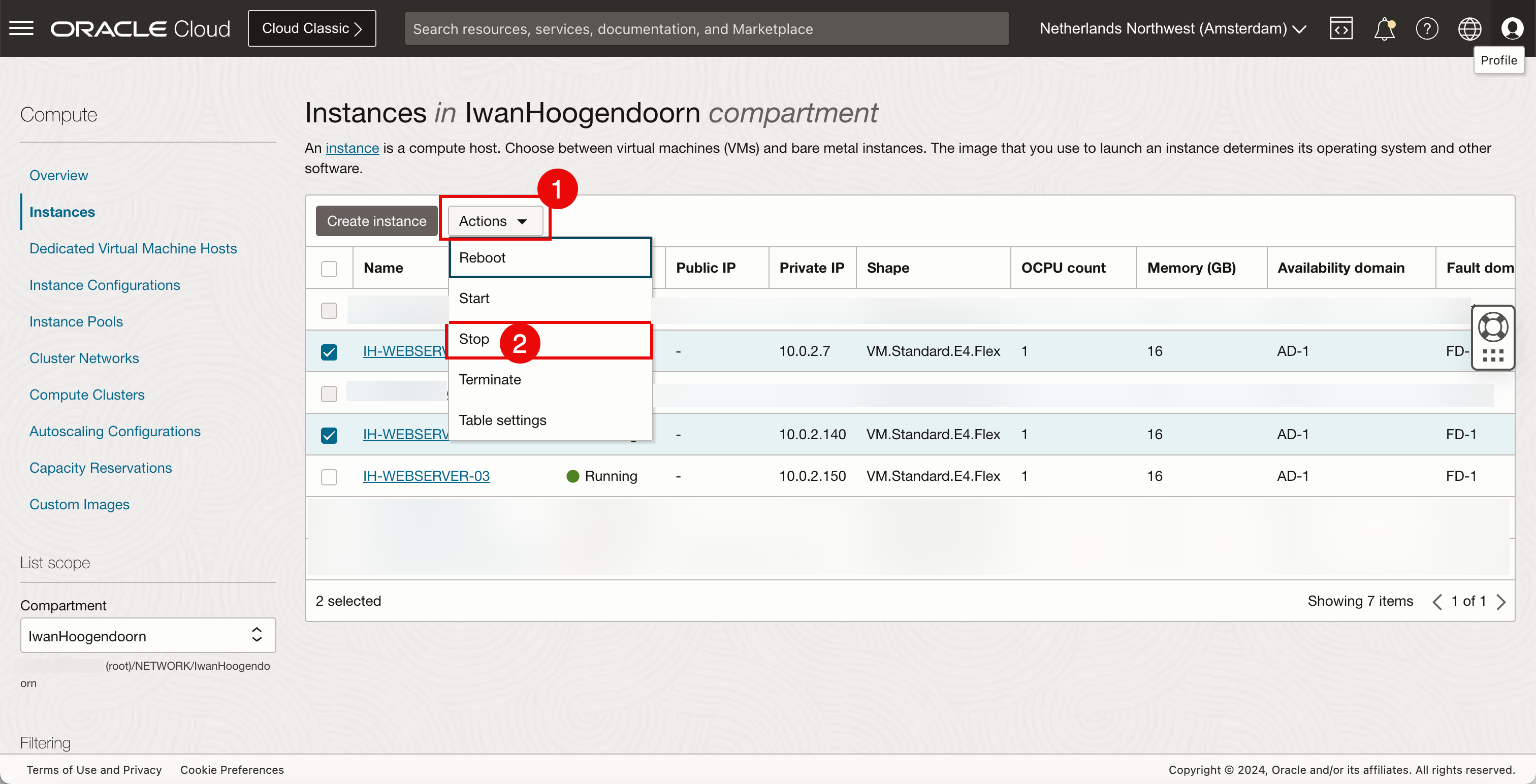

1. 单击操作。
2. 单击停止。
单击停止。

正在处理停止。
单击关闭。

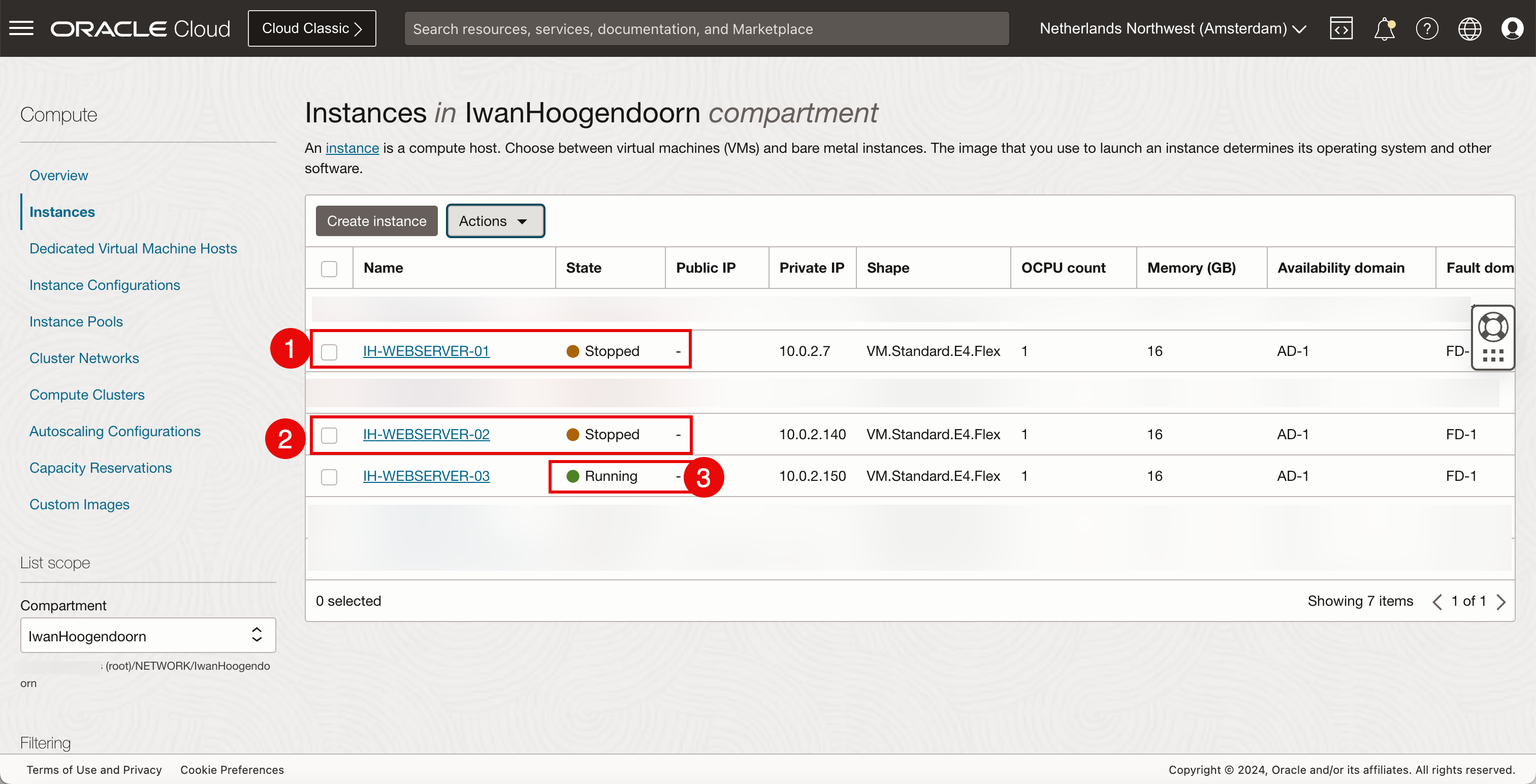

1. 请注意，第一个 OCI 计算实例已停止。
2. 请注意，第二个 OCI 计算实例已停止。
3. 请注意，第三个 OCI 计算实例仍在运行。
OCI 计算实例的可视化表示形式。

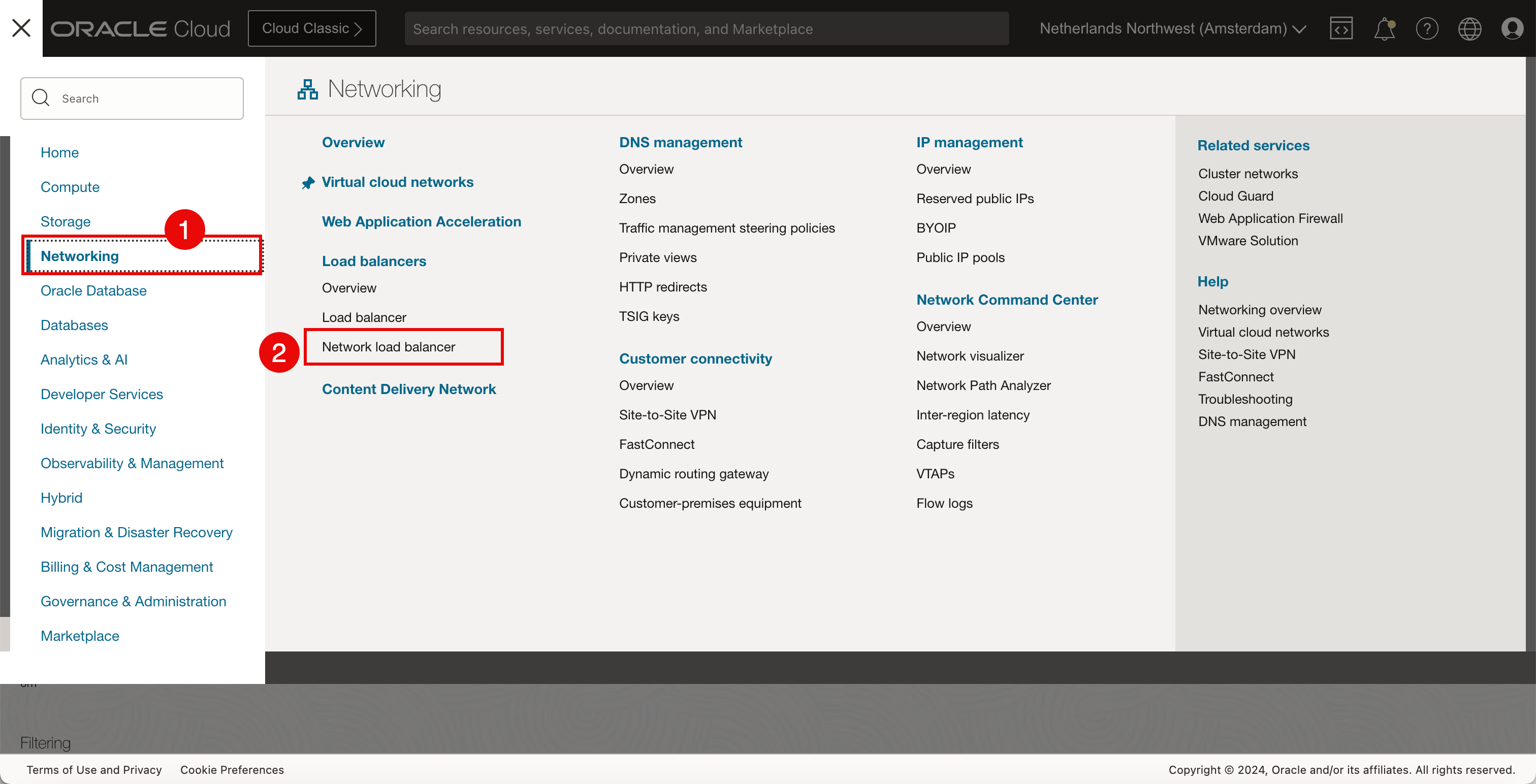

1. 单击左上角的汉堡菜单。
2. 单击网络。
3. 单击 Network load balancer 。

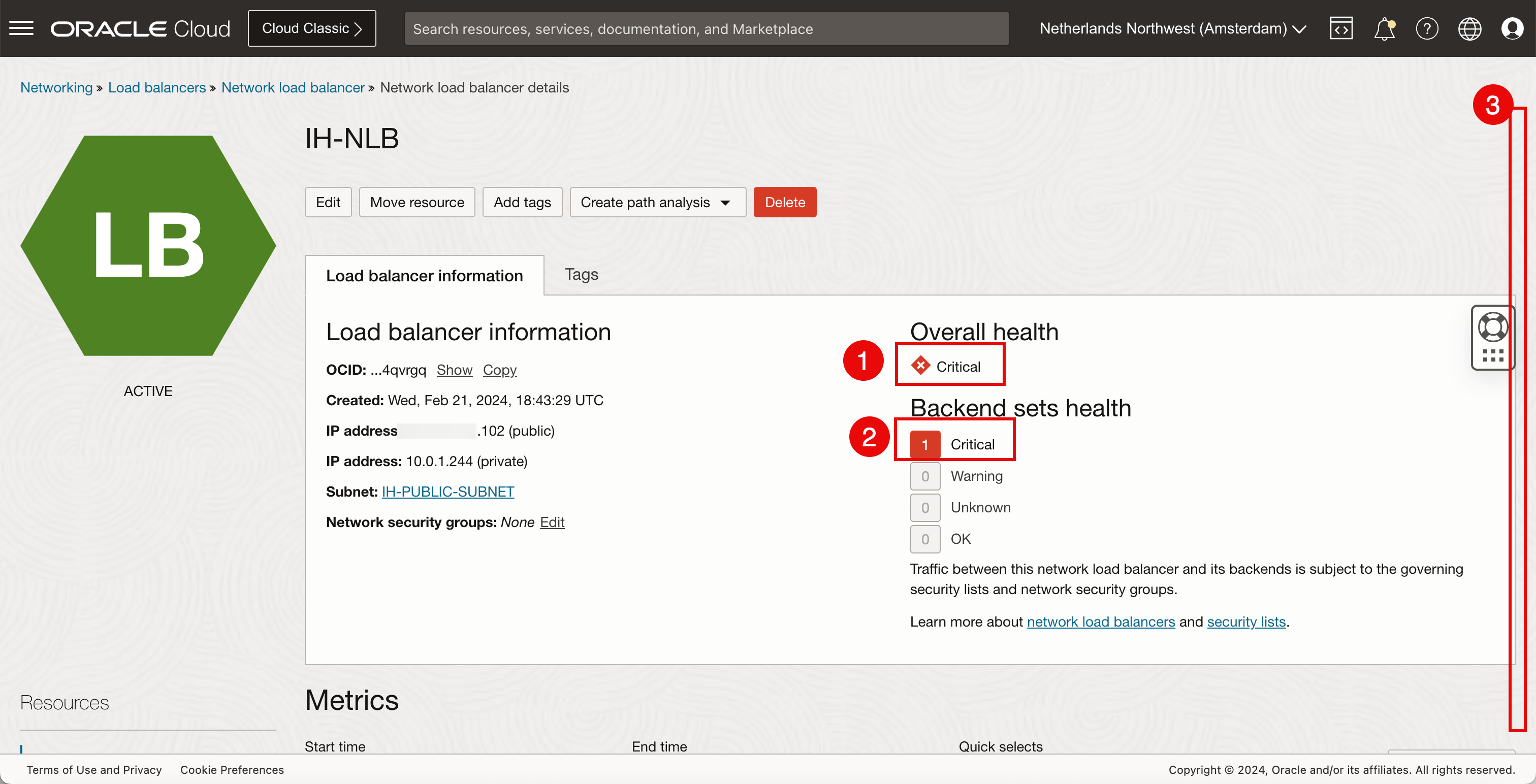

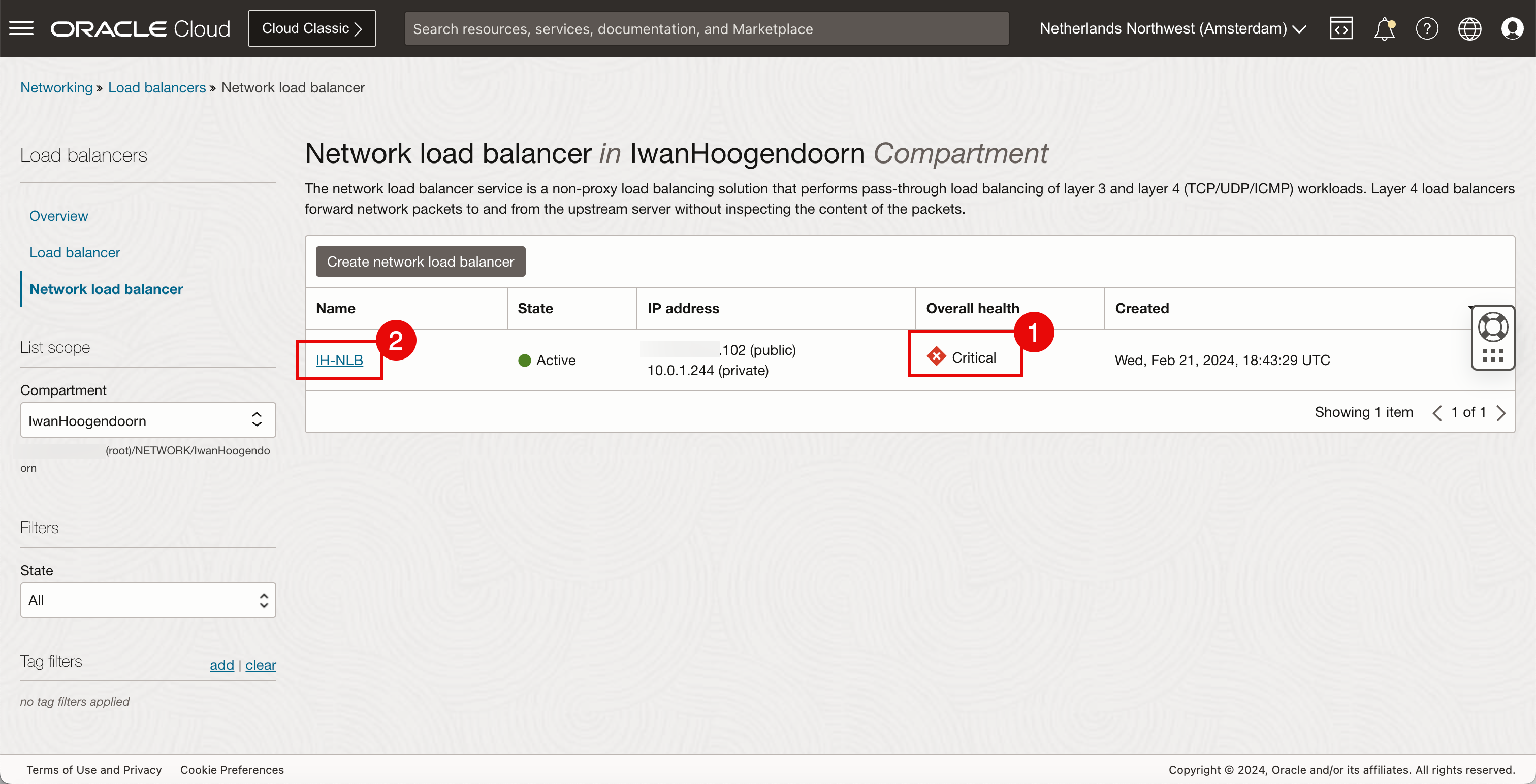

1. 查看总体运行状况，状态为严重。
2. 单击网络负载平衡器。

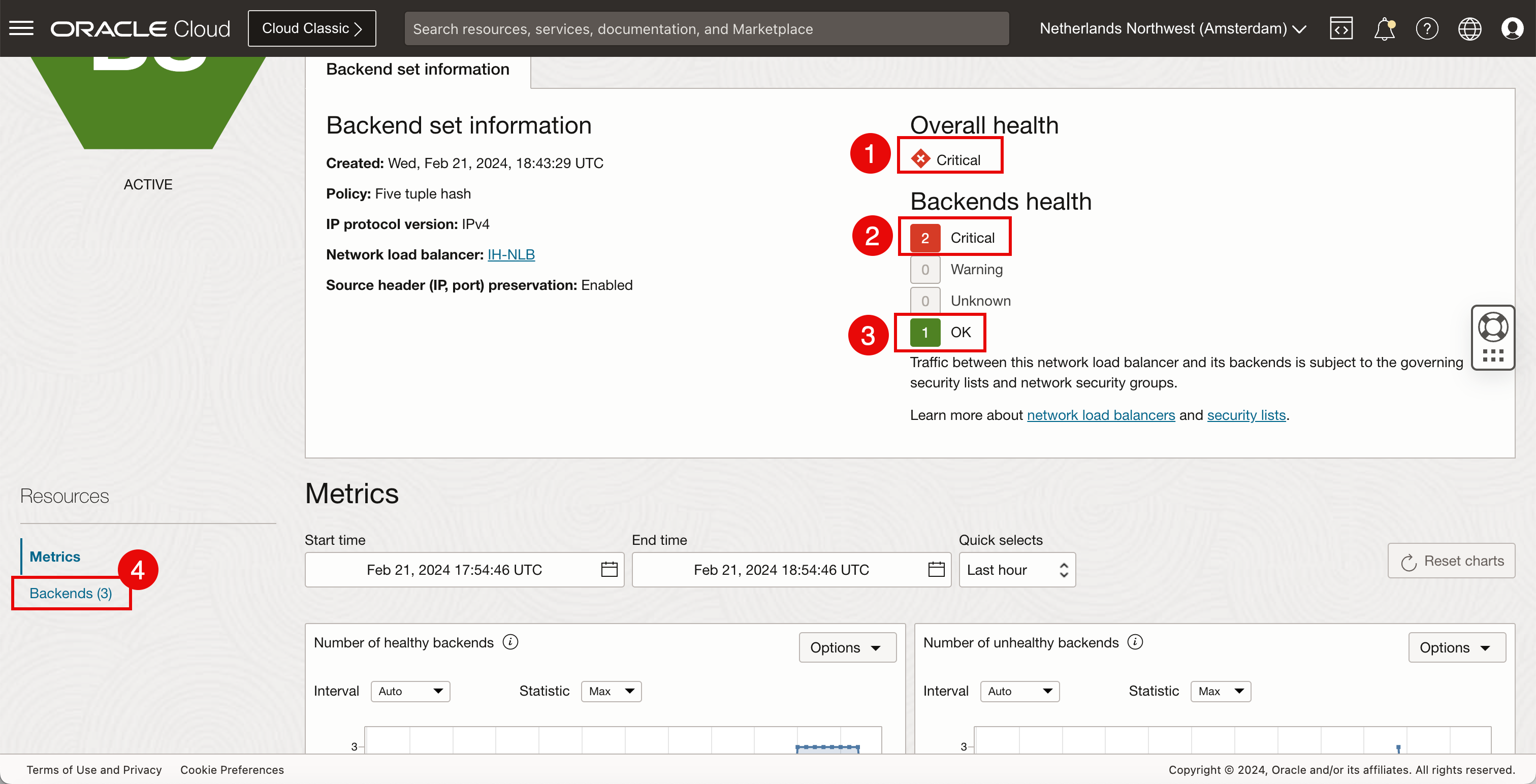

1. 查看总体运行状况，状态为严重。
2. 查看后端集运行状况，状态为严重。
3. 向下滚动。
1. 查看总体运行状况，状态为严重。

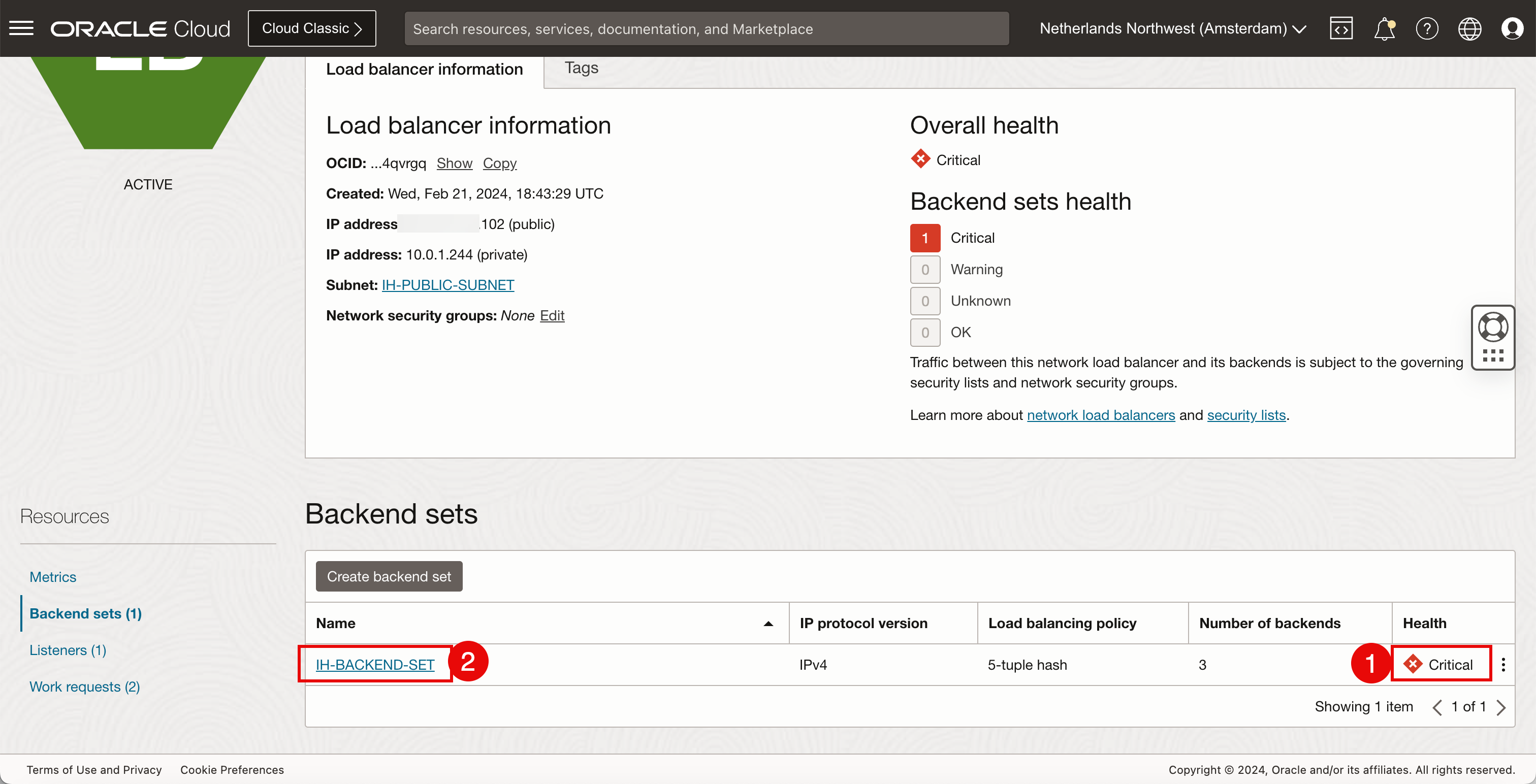

2. 单击后端集。
1. 查看总体健康状况，状态为严重。
2. 后端健康状况在关键旁边有 2 个，这与已关闭的 OCI 计算实例相对应。
3. 1 为 OK ，是唯一一个仍在运行的 OCI 计算实例。

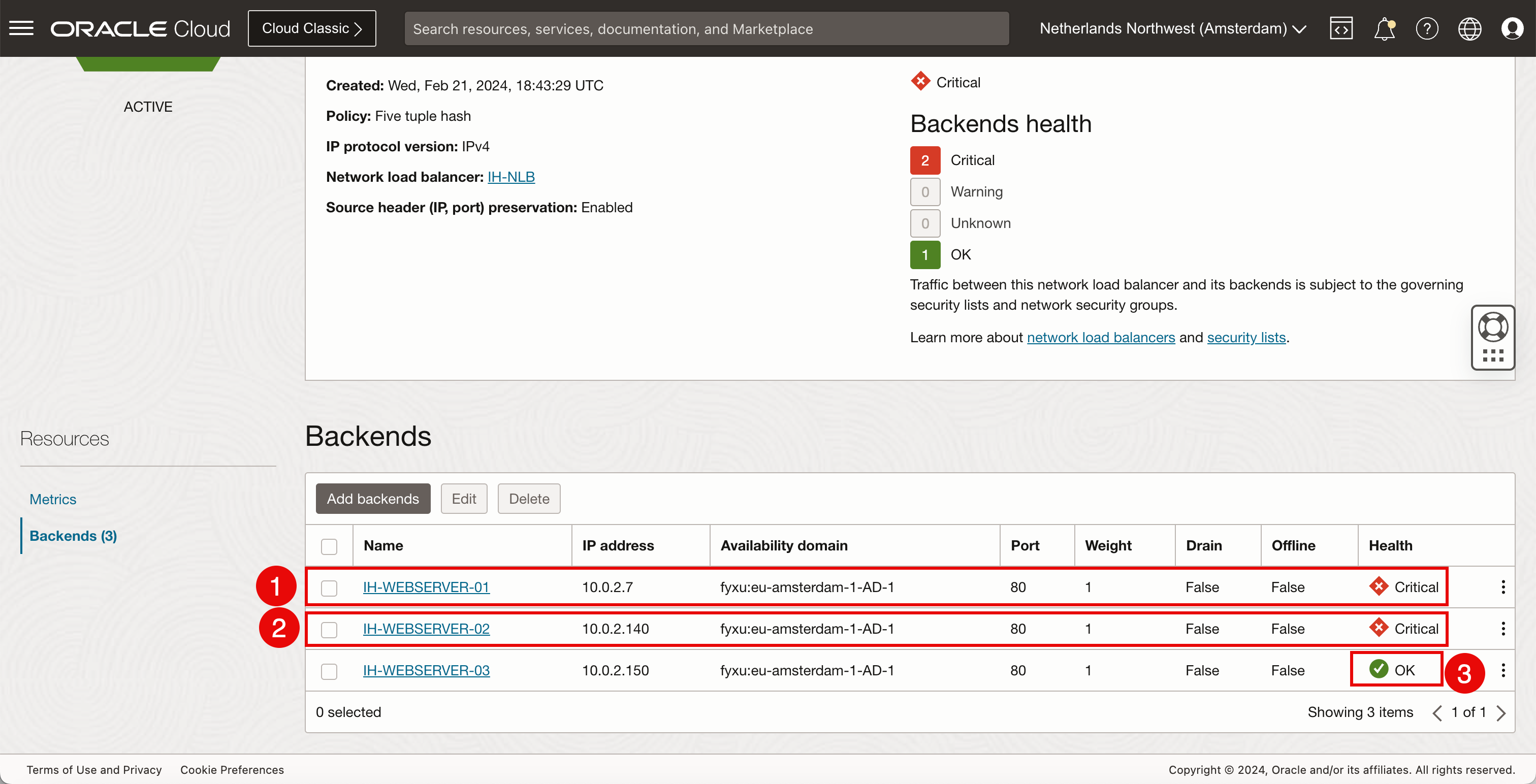

4. 单击后端。
1. 请注意，第一个 OCI 计算实例的运行状况为严重。
2. 请注意，第二个 OCI 计算实例的运行状况为严重。
3. 请注意，第三个 OCI 计算实例的运行状况为正常。
1. 刷新网页。
2. 请注意，专用服务器 IP 地址是唯一已启动的 OCI 计算实例的 IP 地址。

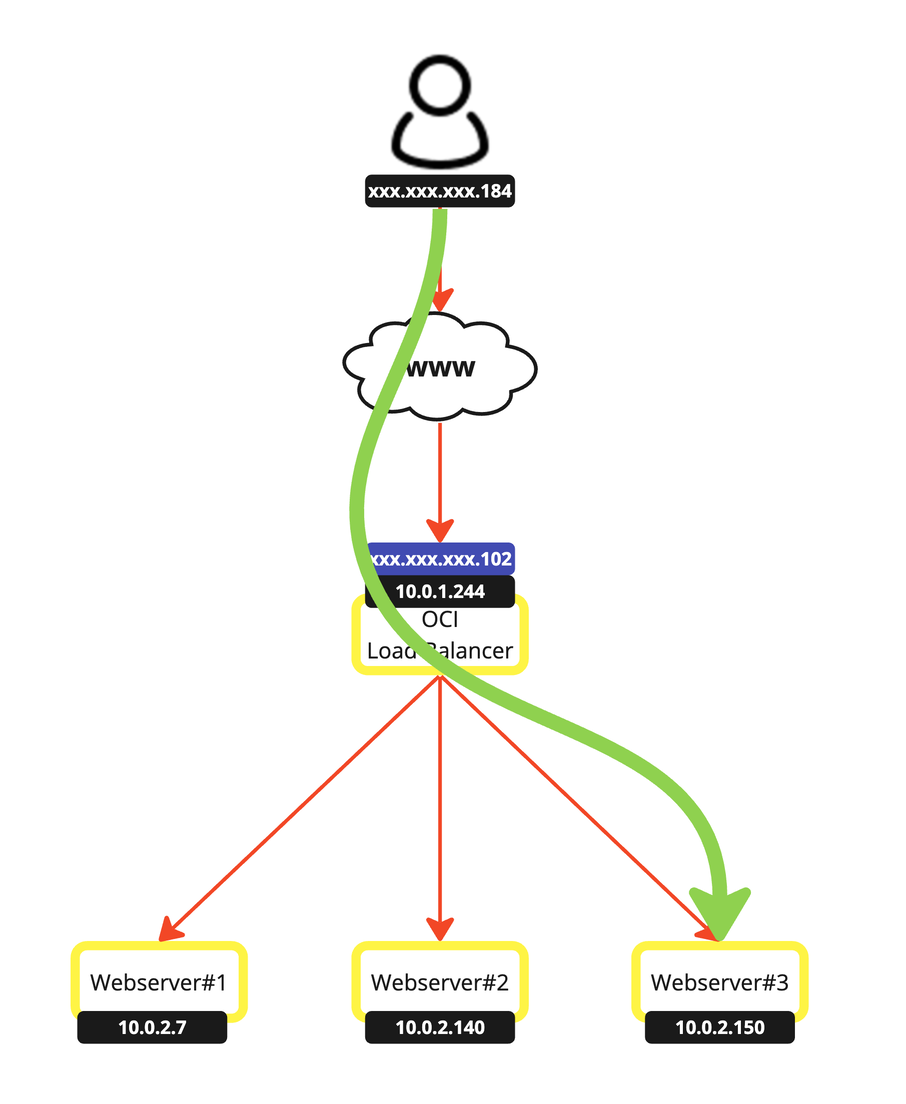

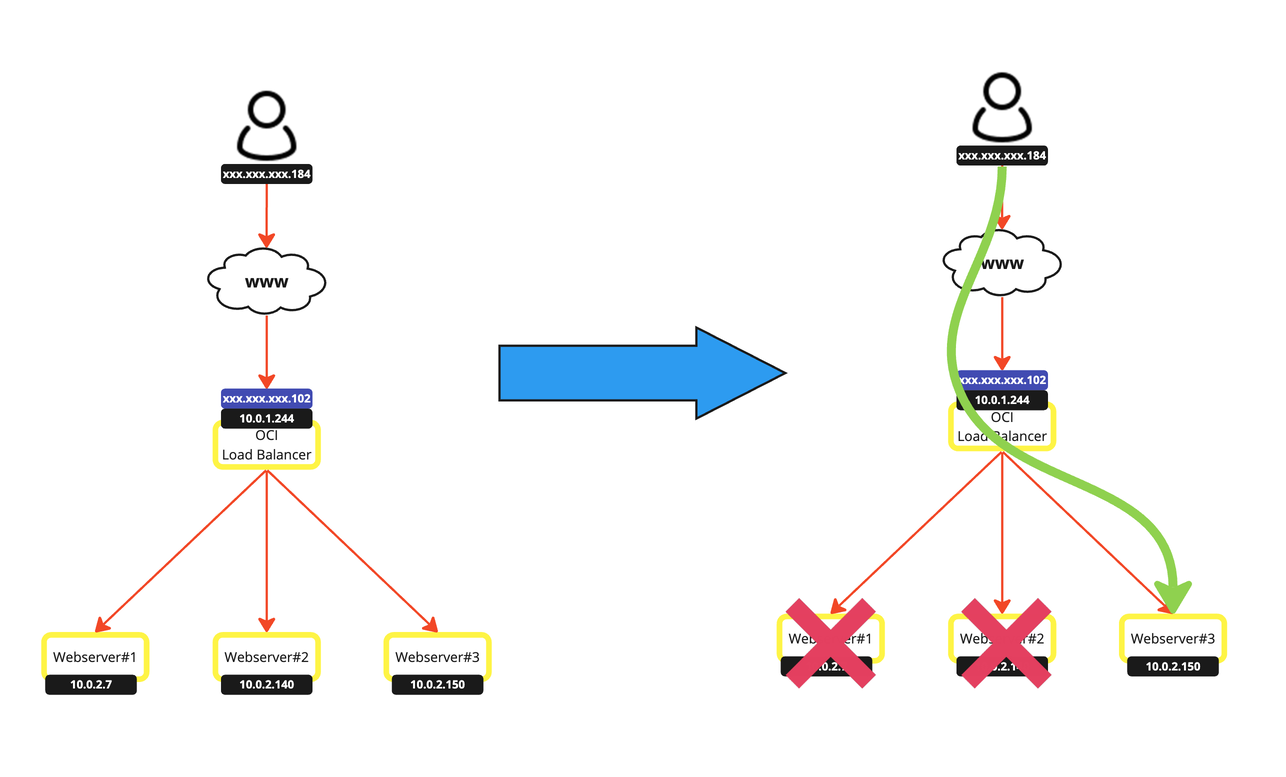

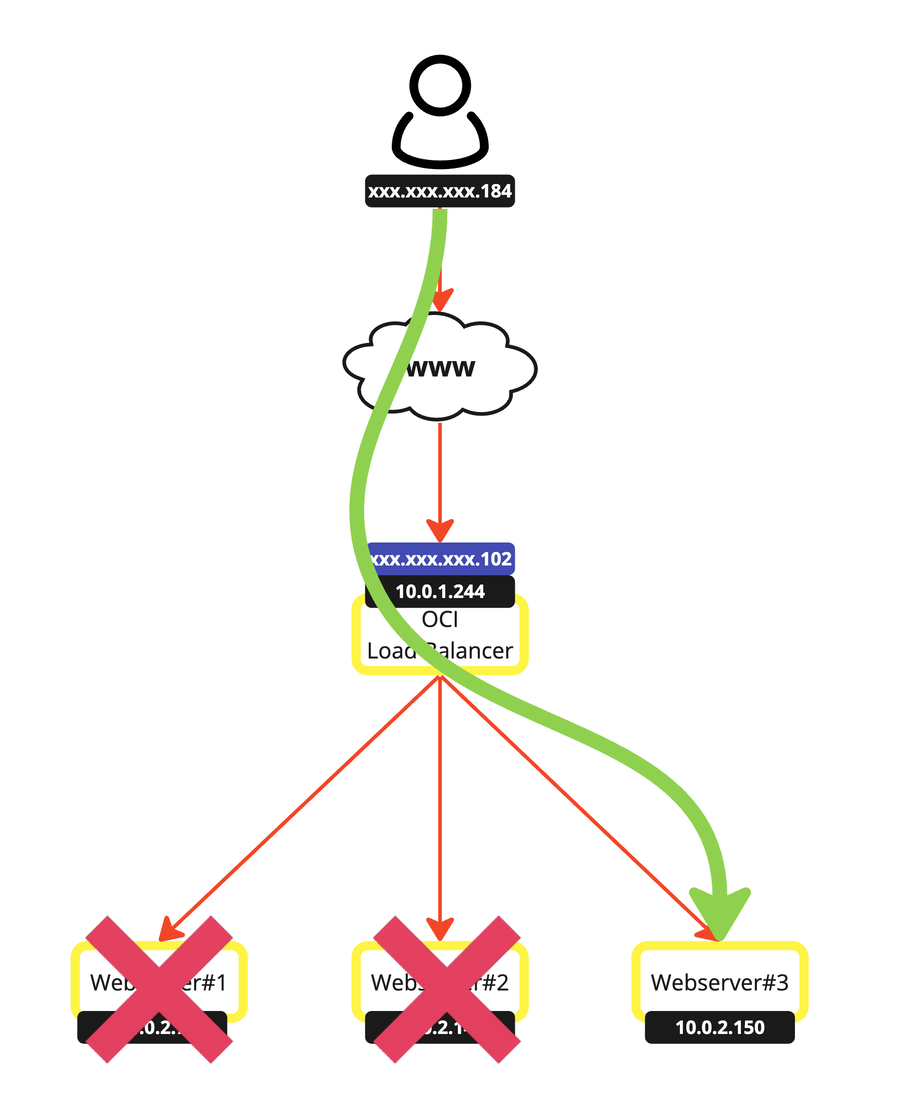

所采用路径的可视化表示形式。

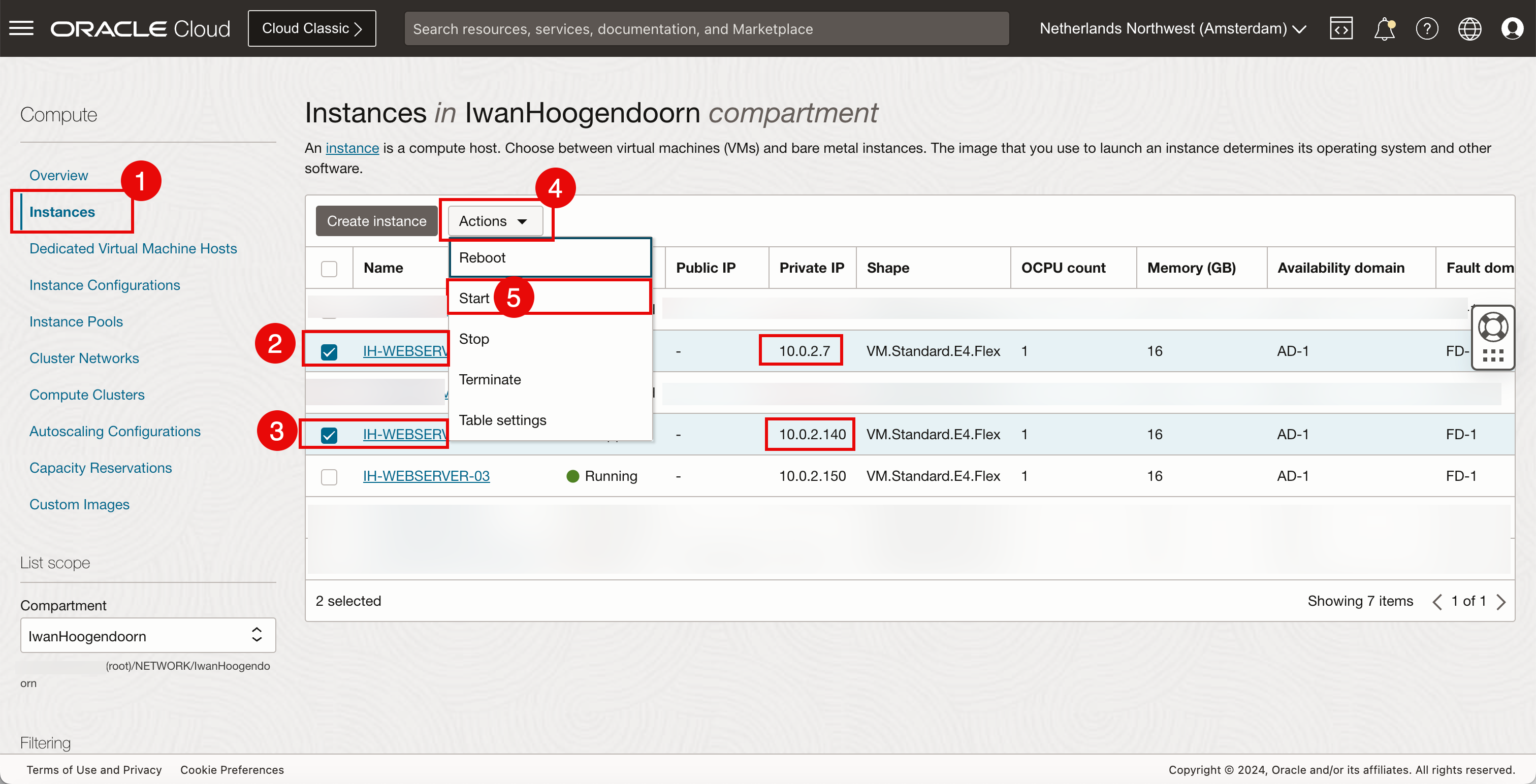

1. 返回到实例页。
2. 选择第一个 OCI 计算实例。
3. 选择第二个 OCI 计算实例。
4. 单击操作。

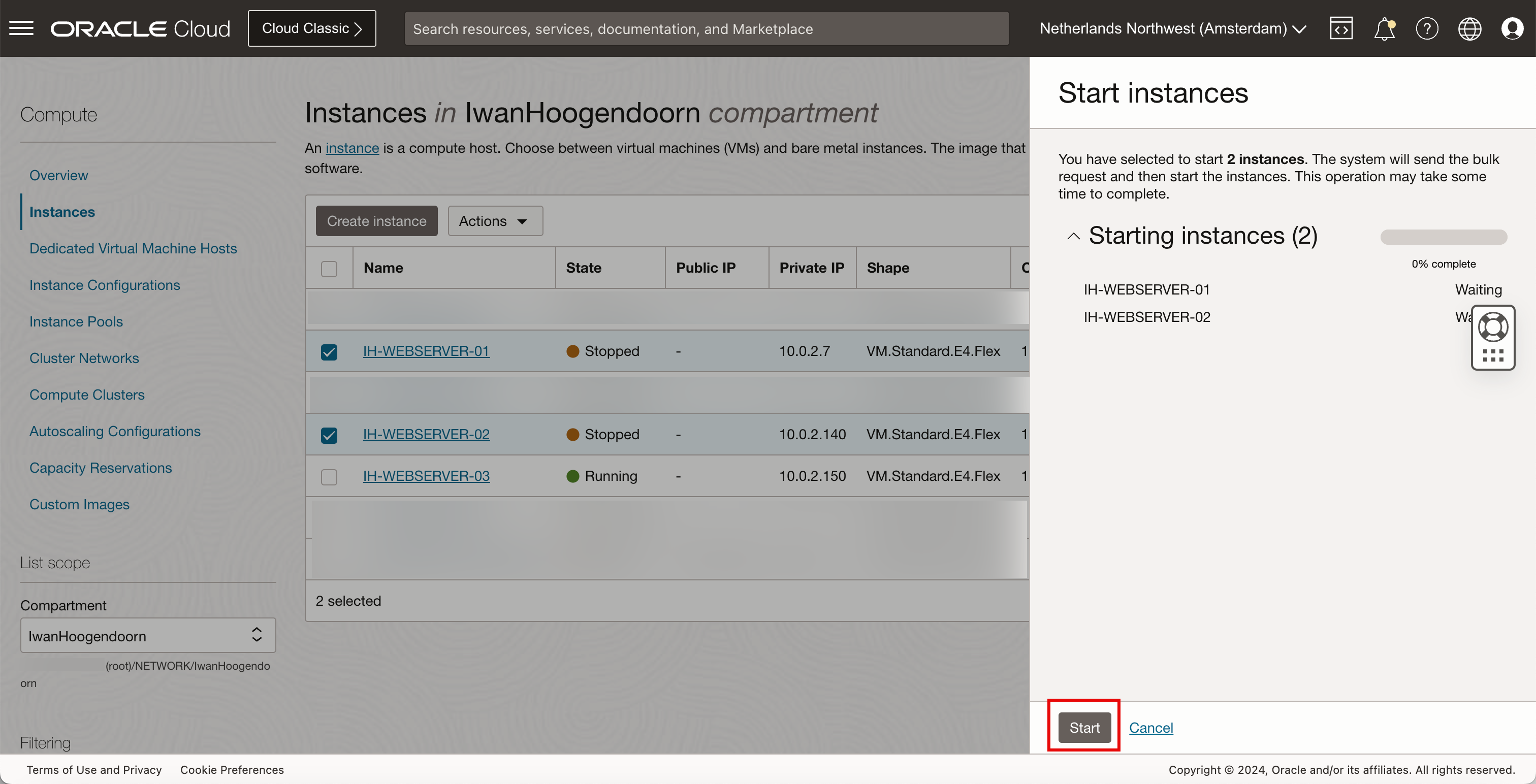

5. 单击开始。
单击开始。

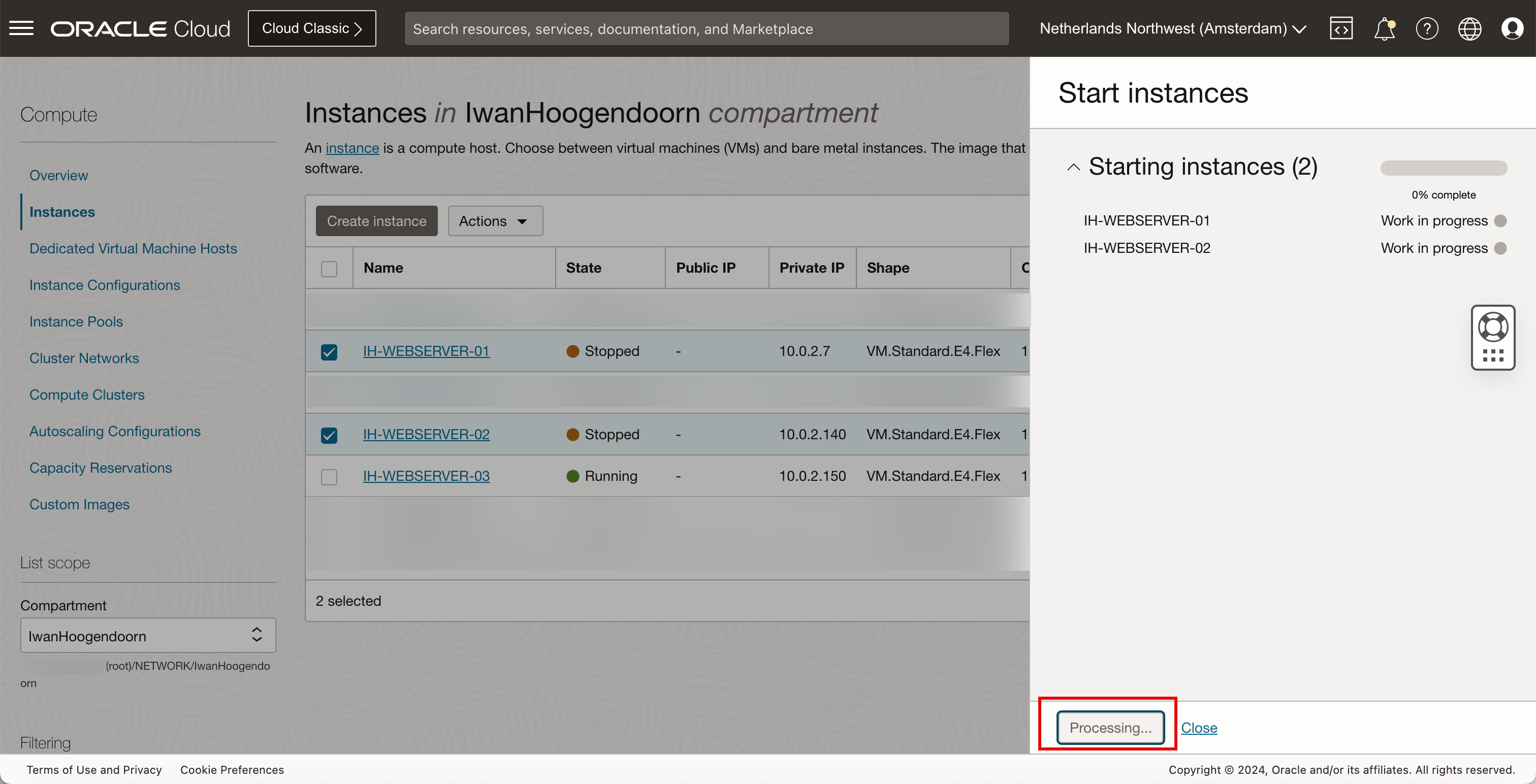

正在处理开始。
单击关闭。

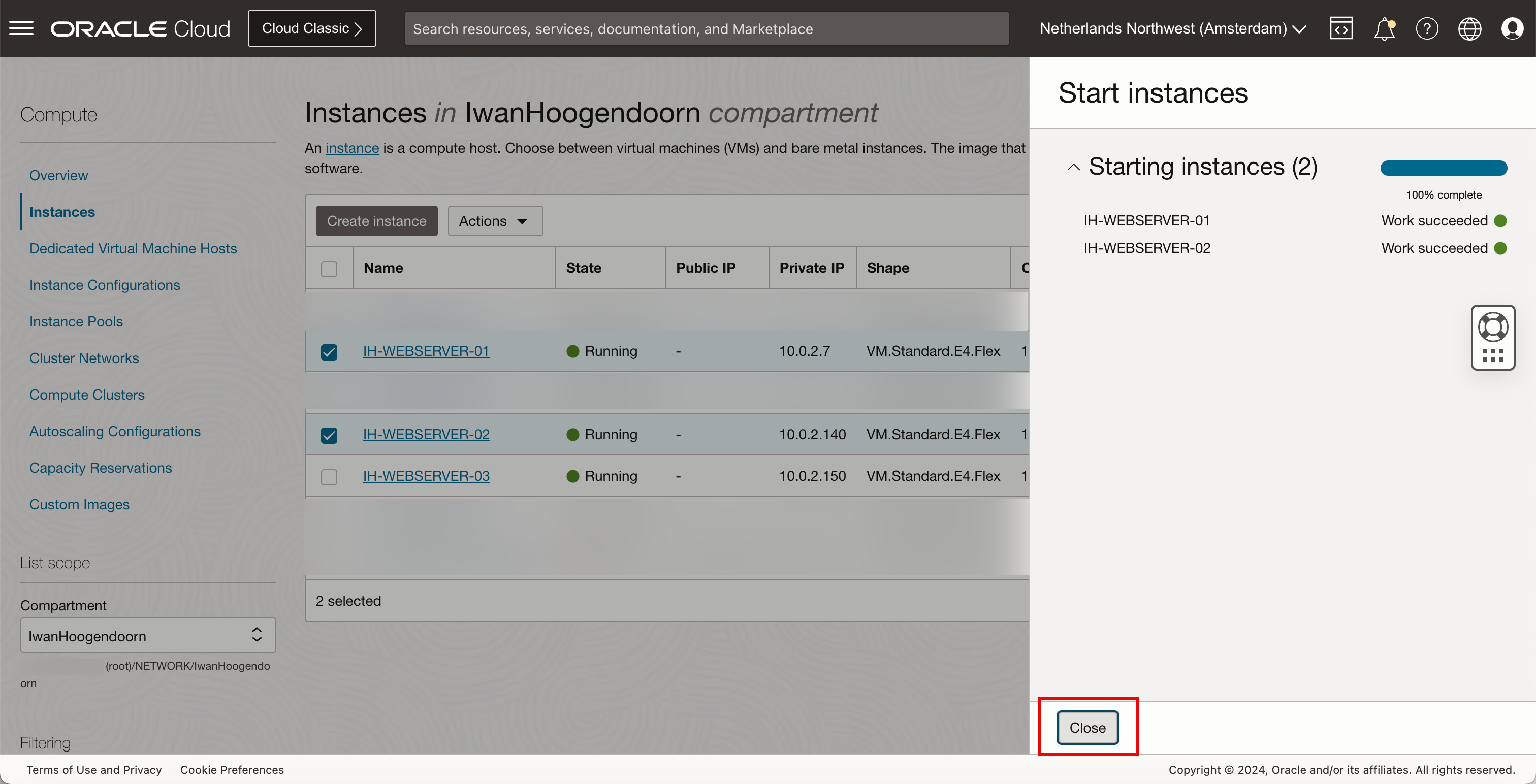

请注意，第一个和第二个 OCI 计算实例正在重新运行。

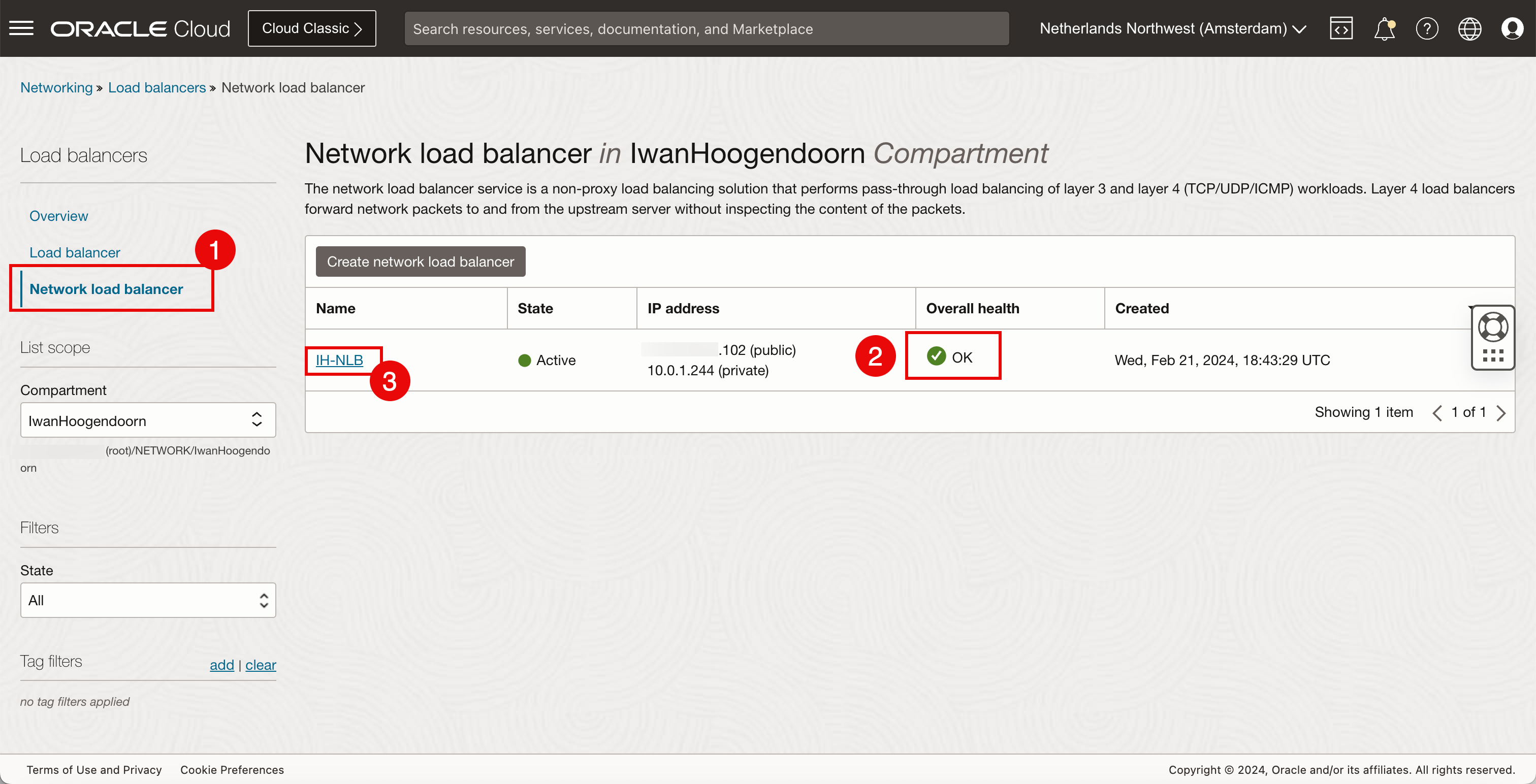

1. 返回到网络负载平衡器页。
2. 查看总体运行状况，状态为确定。
3. 单击网络负载平衡器。
1. 查看 health ，状态为 OK 。
2. 查看后端集运行状况，状态为确定。
3. 单击后端集。
1. 查看 health ，状态为 OK 。
2. 单击后端集。
1. 查看 Health ，状态为 OK 。
2. 3 为 OK ，是唯一一个已启动的 OCI 计算实例。

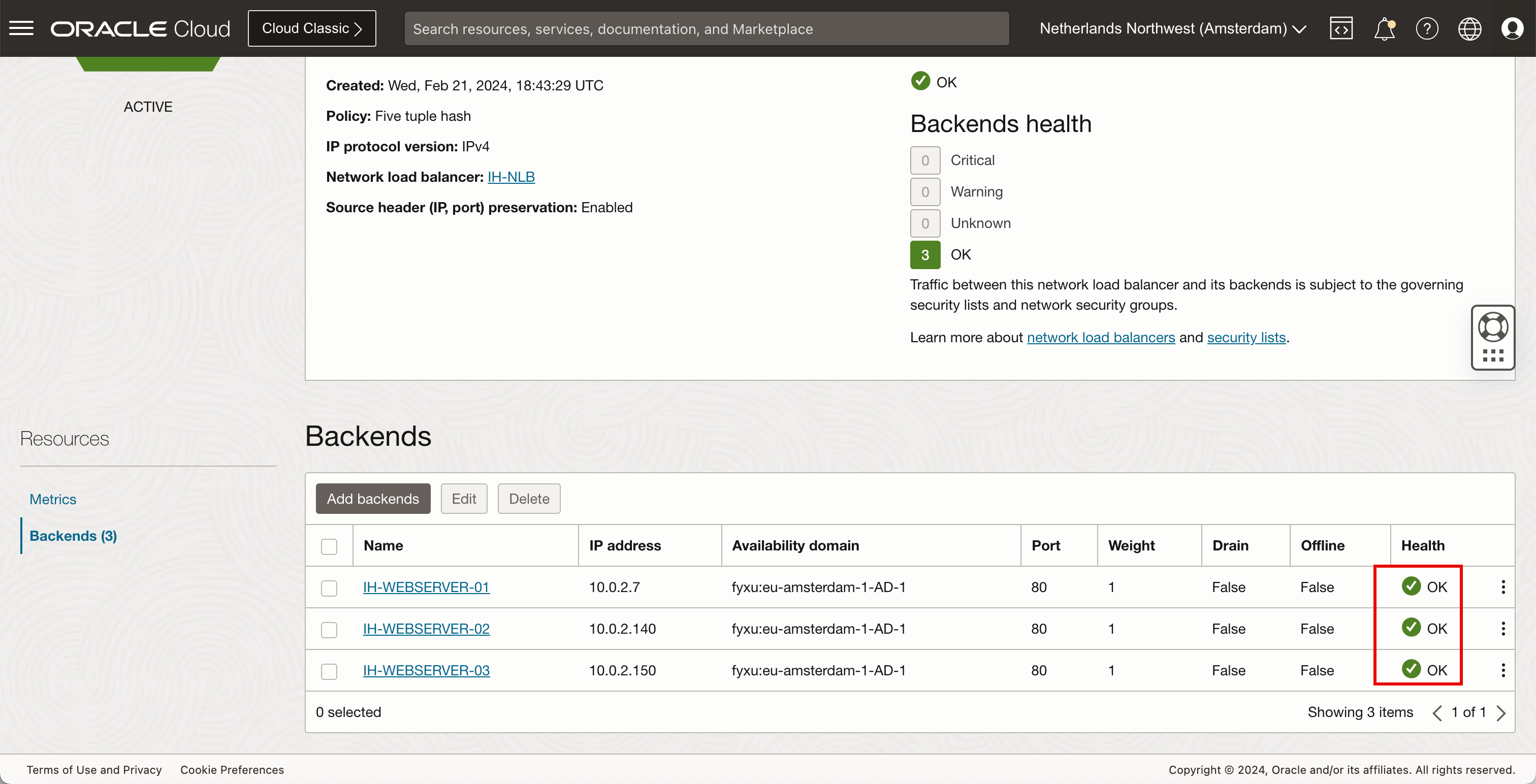

3. 单击后端。

请注意，所有 OCI 计算实例的运行状况都正常。
