在 Oracle Fusion Cloud Transportation Management 6.4.3 中实施单点登录

简介

您可以将应用程序与 Oracle Cloud Infrastructure Identity and Access Management (OCI IAM) 域集成，以便通过各种方法启用验证和单点登录 (SSO)。虽然许多应用都支持 SAML 和 OAuth 等标准协议，但 Oracle Fusion Cloud Transportation Management (Oracle Transportation Management) 支持基于 HTTP 头的 SSO 验证。

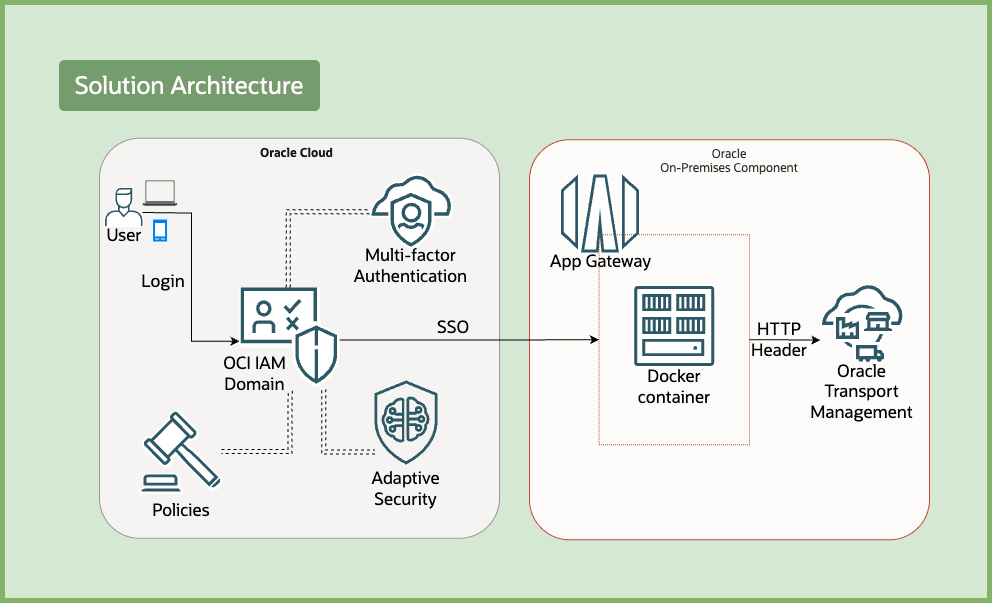

应用程序网关充当 OCI IAM 与 Oracle Transportation Management 之间的验证代理。它有两种部署选项：Docker 映像和虚拟设备映像。本教程重点介绍部署和使用基于 Docker 的版本。

解决方案体系结构。

实施 SSO 有助于利用 OCI IAM 的安全功能，包括 MFA、自适应安全性、登录策略等。这有助于实施额外的访问控制层，以进一步保护 Oracle Transportation Management 实例。

目标

Prerequisites

任务 1：设置企业应用程序

在继续之前，需要提供有关 Oracle Transportation Management 的以下详细信息：

执行相应步骤：

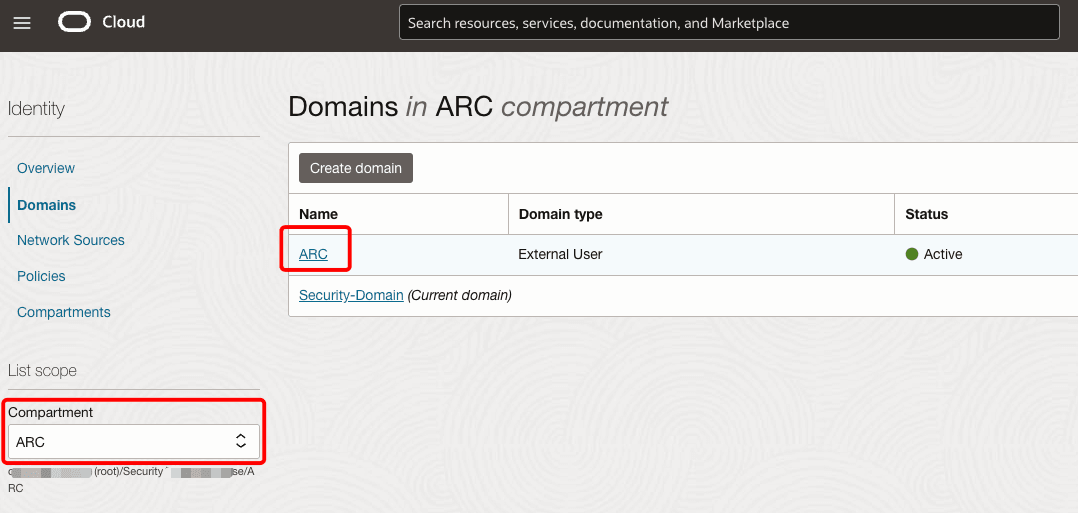

  1. 打开 Oracle Cloud 控制台导航菜单，然后单击 Identity & Security 。在身份下，单击域。选择要查找域的区间。

    域。

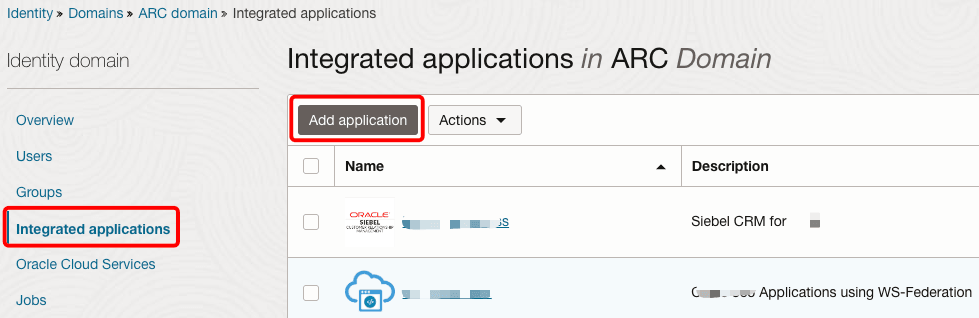

  2. 单击域的名称，然后在集成应用程序下，单击添加应用程序。

    添加应用程序。

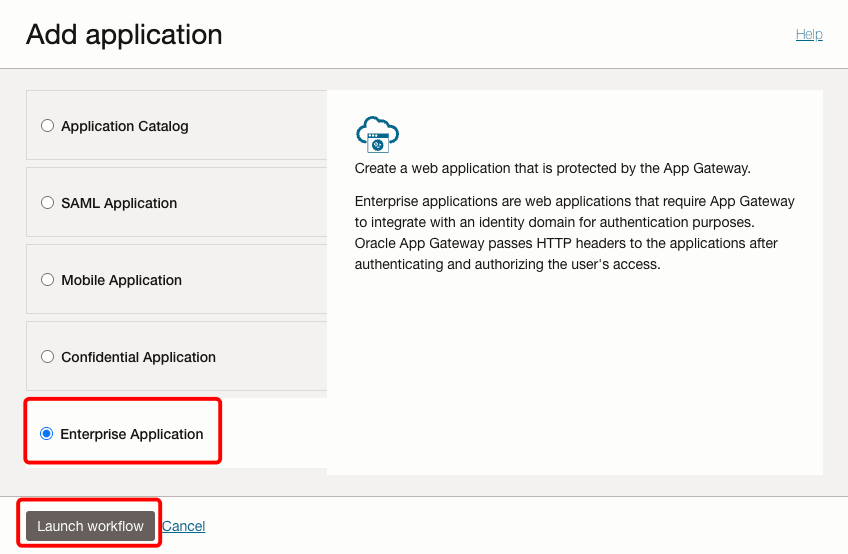

  3. 选择企业应用程序，然后单击启动工作流。

    启动工作流。

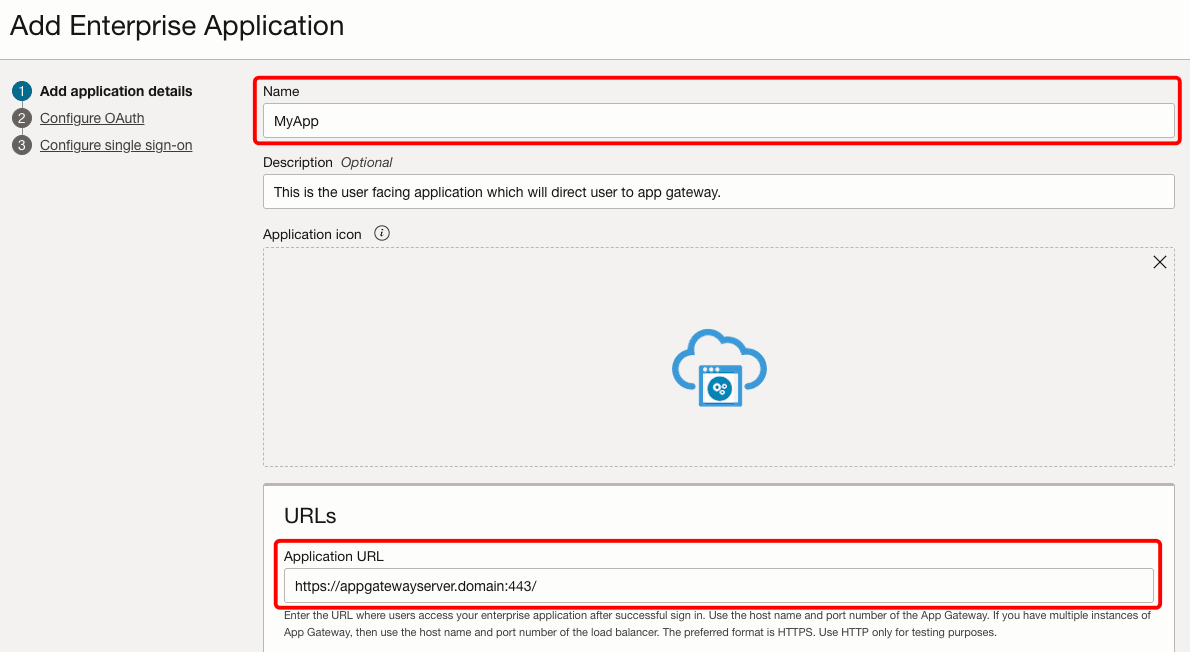

  4. 输入应用程序的名称。应用程序 URL 是应用程序网关服务器的主机和端口。这也可以是具有指向应用程序网关的重定向的 URL。选中在我的应用程序中显示。如果要将此应用程序仅限于授权用户，请选中必须向用户授予此应用程序。

    名称和 URL 详细信息。

  5. 再次单击 Next ，然后单击 Next 以跳过 OAuth 配置屏幕。

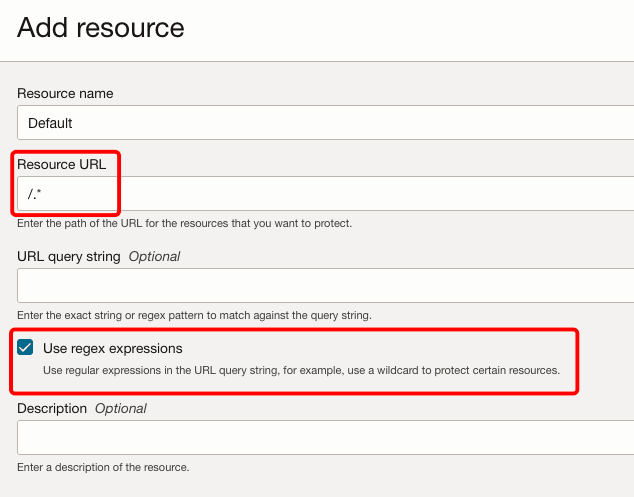

  6. 单击添加资源以添加 GTM 资源。提供名称和资源 URL。在我们的情况下，它将是 /.*，因为我们正在保护所有资源。对使用正则表达式进行检查。

    添加资源。

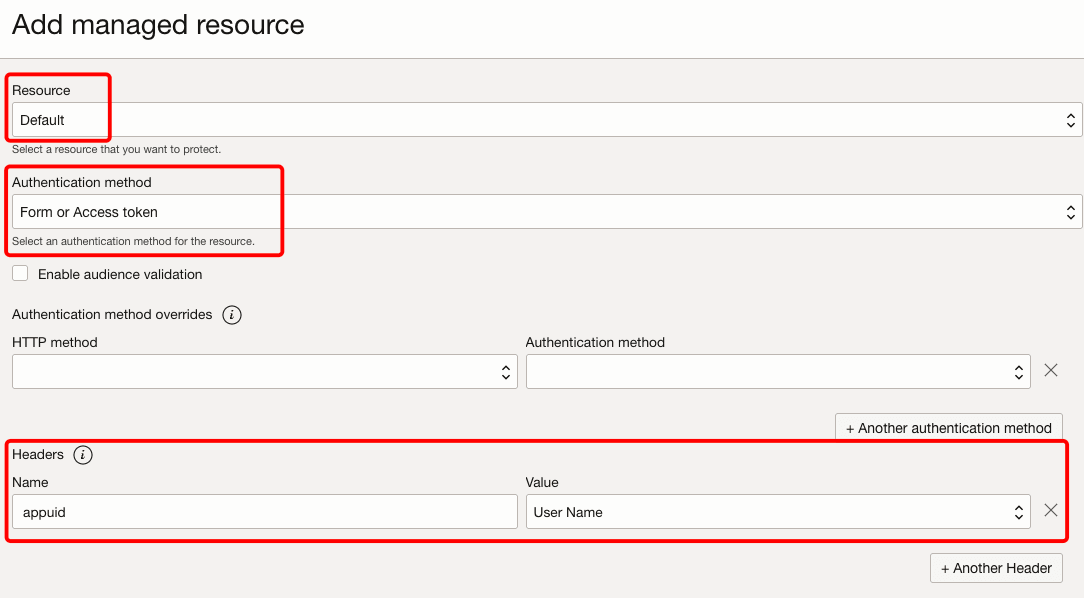

  7. 单击添加受管资源按钮，然后从资源菜单的上一步骤 6 中选择资源。选择 Authentication method（验证方法）作为 Form or Access token（表单或访问标记）。在标题下，输入 appuid 作为名称，输入 User Name 作为值。

    添加托管资源。

    注：在示例中，我们选择 Default 作为唯一资源，选择 Form or Access token 作为验证方法来保护所有资源。这可确保仅允许已验证的用户访问。Oracle Transportation Management 还需要以用户名作为值的标头 appuid。我们已经确定这是我们收集详细信息的初始任务的一部分。

  8. 单击 Finish（完成），然后单击 Activate（激活）选项激活应用程序。

  9. 将某些用户/组分配给资源下的应用程序。您可以同时选择本地用户和联合用户，但请确保这些用户存在于 Oracle Transportation Management 数据库中。

任务 2：在 OCI IAM 中注册应用程序网关

应用网关位于应用前面，可以拦截请求，对用户进行身份验证，然后允许访问资源。

收集服务器详细信息：

继续操作之前，需要有关应用程序网关服务器的以下详细信息：

执行相应步骤：

  1. 在 Identity（身份）下，选择 Domains（域），然后单击之前使用的域。

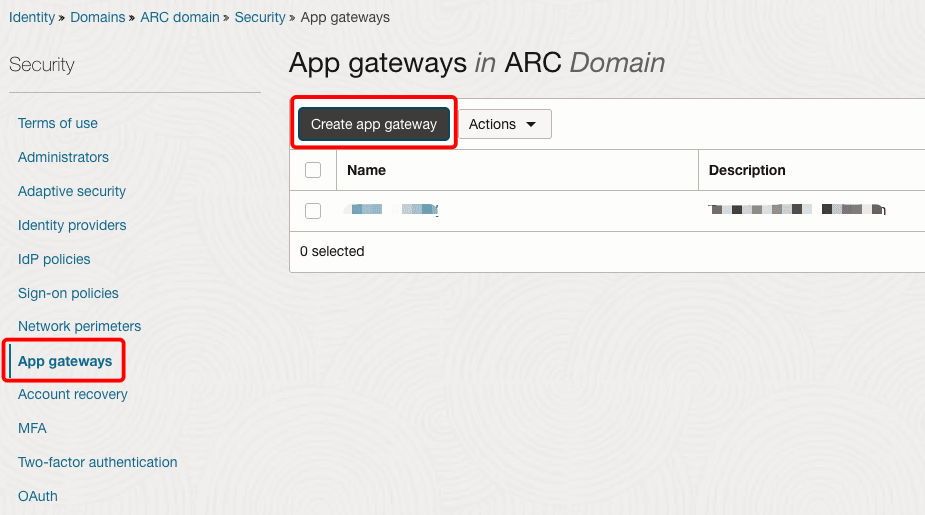

  2. 在 Security（安全）下，选择 App Gateway（应用程序网关），然后单击 Create app gateway（创建应用程序网关）。输入名称并单击 Add app gateway（添加应用程序网关）。

    正在创建应用程序网关。

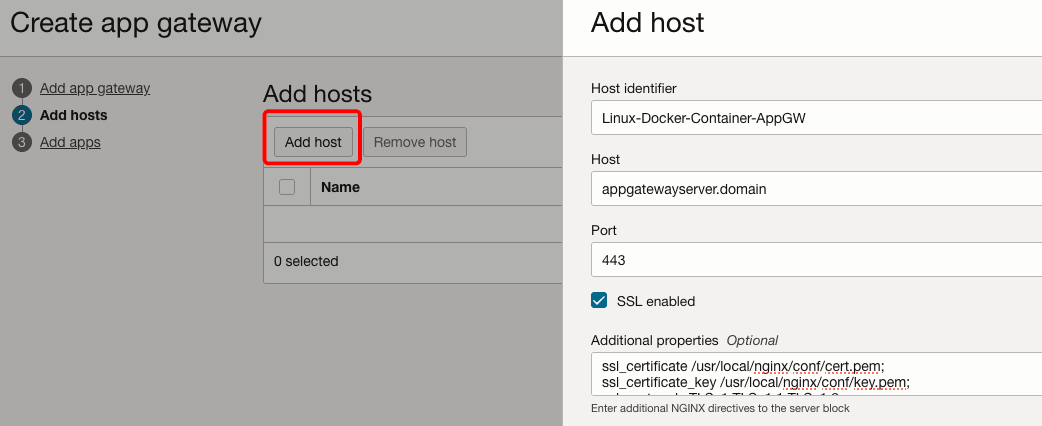

  3. 单击 Add Host （添加主机）。在主机标识符中提供名称，并在主机和端口下添加应用程序网关服务器详细信息。如果您尚未获得详细信息，请添加占位符值，并在完成任务 4 后重新访问此步骤。

    正在添加主机。

  4. 单击 SSL enabled 复选框，在 Additional properties（其他属性）中输入以下内容，然后单击 Add host（添加主机）。

    ssl_certificate /usr/local/nginx/conf/cert.pem;
ssl_certificate_key /usr/local/nginx/conf/key.pem;
ssl_protocols TLSv1 TLSv1.1 TLSv1.2;
ssl_ciphers HIGH:!aNULL:!MD5;

    注：我们不会在负载平衡器终止 SSL。因此，我们必须选中 SSL 复选框，以允许通过 SSL 访问应用程序网关服务器。证书和密钥的文件名和路径基于容器中的实际路径。

  5. 单击下一步以添加您在任务 1 中创建的企业应用程序和源服务器详细信息。

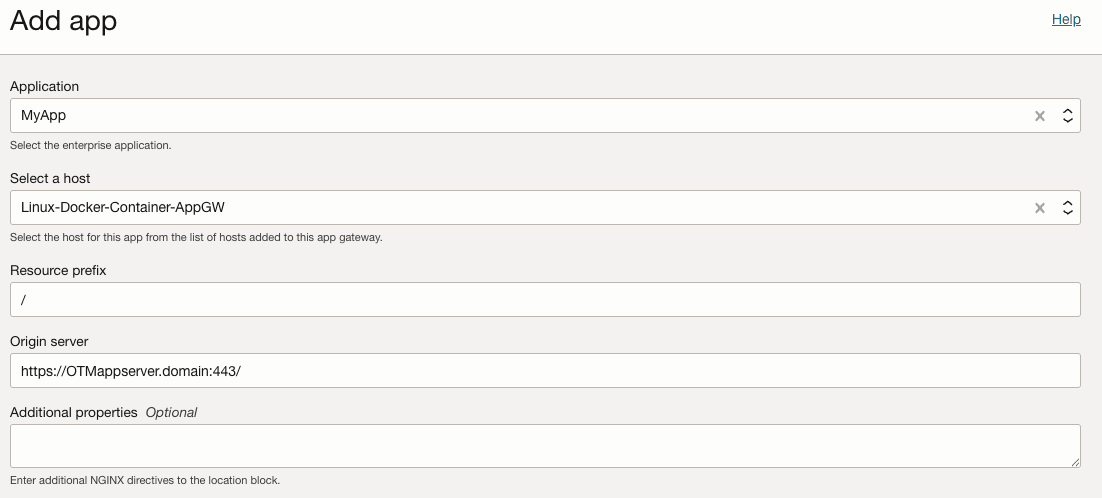

  6. 单击添加应用程序，然后从应用程序菜单中选择企业应用程序。在选择主机下，从步骤 3 中选择主机。在资源前缀中，输入 / 以代理企业应用程序。最后，在源服务器中，输入 Oracle Transportation Management 应用服务器主机名/IP。单击关闭。

    正在添加应用。

    注：使用 / 作为资源前缀时，通过 / 的每个请求都将转发到企业应用程序。

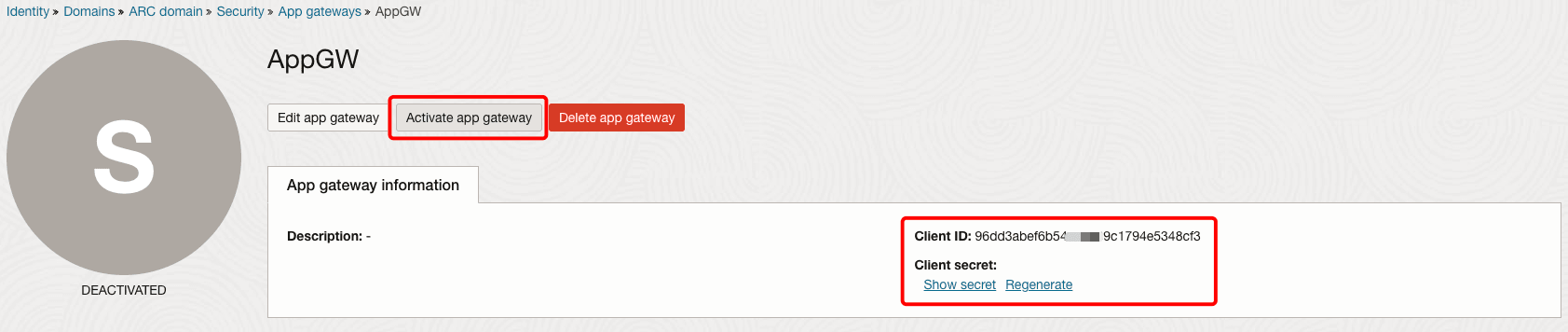

  7. 单击 Activate app gateway（激活应用程序网关）。记下 Client ID（客户端 ID）和 Client Secret（客户端密钥），因为以后需要这样做。

    正在激活应用网关。

任务 3：下载必要的文件来设置容器并生成钱包

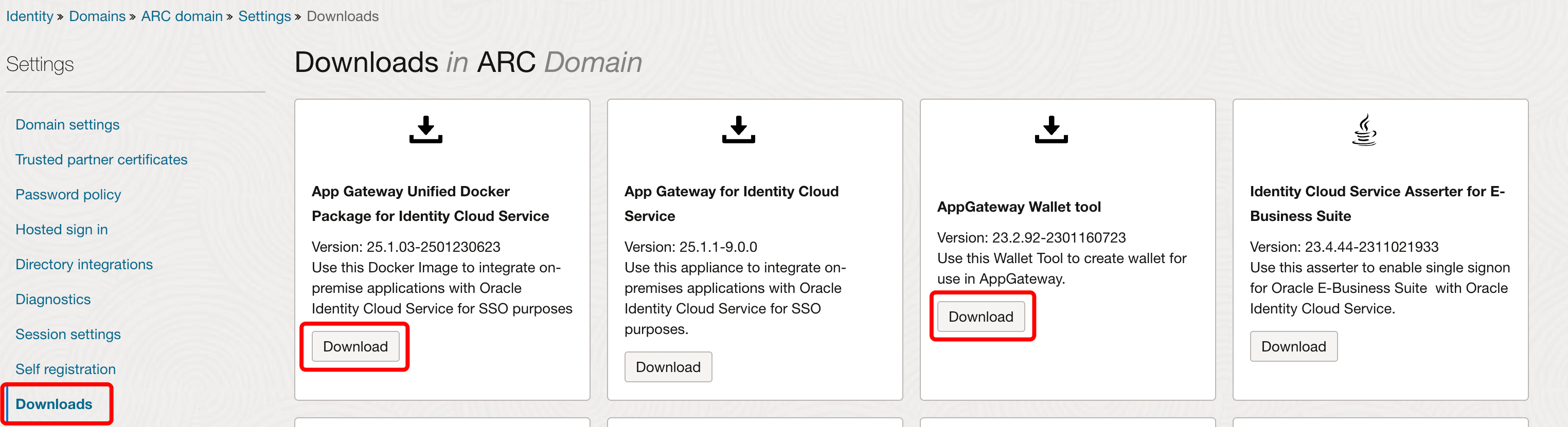

  1. 在 OCI 控制台中，转至身份、域、域、设置，然后单击下载。

  2. 从 App Gateway Unified Docker Package for Identity Cloud Service 下载 Docker 映像。

  3. 接下来，下载将用于生成 wallet 的 AppGateway Wallet 工具。

  4. 解压缩下载的 Zip 文件。docker 映像将采用 .tar.gz 格式。

    下载。

  5. 您需要将映像文件和 Wallet 文件夹从本地计算机复制到应用程序网关服务器。下面是一个示例，说明如何使用本地 bash shell 中的 scp 命令将 wallet 工具文件夹的内容发送到服务器中的文件目录。

    scp -i /Users/mac/ssh_private.key -r /Users/mac/idcs-appgateway-wallet-tool-23.2.92-2301160723 opc@xxx.xxx.xxx.xxx:files

任务 4：创建 OCI 计算实例并更新网络安全列表

注：如果要在您自己的环境中或其他云提供商中设置本地服务器/虚拟机，则可以使用以下步骤作为配置的参考。

  1. 在 OCI 控制台中，转至计算，然后单击实例。选择正确的区间。

  2. 单击创建实例。输入名称并选择可用性域。

  3. 选择 OS image 作为 Oracle Linux 8 并选择适当的配置。我们正在使用 E5 Flex/1 OCPU/8GB 内存。

  4. 选择要放置此位置的 VCN 和公共子网。

  5. 生成 SSH 密钥对以使用安全 Shell (Secure Shell，SSH) 连接来连接到实例，或者上载您已经拥有的公共密钥。

  6. 单击创建并记下 IPv4 地址。

  7. 打开子网，然后单击与其关联的安全列表。

  8. 单击 Add Ingress Rules（添加入站规则）并添加以下内容，以允许通过 TCP 和 SSH 入站 HTTPS。

    Source Type: CIDR
Source CIDR: 0.0.0.0/0
IP Protocol: TCP
Source Port Range: All
Destination Port Range: 443

    Source Type: CIDR
Source CIDR: 0.0.0.0/0
IP Protocol: SSH
Source Port Range: All
Destination Port Range: 22

任务 5：使用 Docker 映像配置应用程序网关服务器

  1. 使用您的私钥通过 SSH 连接到任务 4 中创建的计算实例。

    ssh -i /Users/mac/ssh_private.key opc@xxx.xxx.xxx.xxx

  2. 运行以下命令以安装 Docker 和其他库，然后启动服务。然后，验证 docker 服务是否正在运行。

    sudo yum install -y yum-utils
sudo yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
sudo yum install -y docker-ce docker-ce-cli containerd.io
sudo dnf install libnsl*
sudo systemctl enable docker
sudo systemctl start docker

    sudo systemctl status docker

  3. 接下来，将登录用户（在本例中为 opc）添加到 sudoers 列表中。

    sudo usermod -a -G docker $USER

  4. 打开防火墙端口以启用通信。我们在这里使用端口 443。

    sudo firewall-cmd --zone=public --permanent --add-port=443/tcp
sudo systemctl stop firewalld
sudo systemctl start firewalld

  5. 创建目录并开始合并创建容器所需的文件。我们将 /home/opc/files 用于本教程。

    mkdir files
cd files

  6. 使用 openSSL 生成自签名证书。

    openssl req -x509 -nodes -days 365 -newkey rsa:2048 -keyout server-key.pem -out server-cert.pem

    注：不建议在生产环境中使用自签名证书。请改用您的 CA 颁发的证书。

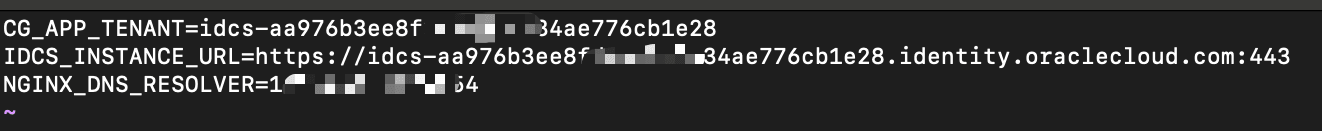

  7. 创建包含域信息的 appgateway 环境文件。

    vi appgateway-env

    CG_APP_TENANT=idcs-XXX
IDCS_INSTANCE_URL=https://idcs-XXX.identity.oraclecloud.com:443
NGINX_DNS_RESOLVER=<resolver IP>

    注：将 XXX 替换为 OCI IAM 域详细信息。对于 DNS 解析程序 IP，请参阅文件 /etc/resolv.conf 中找到的名称服务器详细信息。

    环境详细信息。

  8. 使用该工具生成 wallet 文件 cwallet.sso。这是通过运行以下命令完成的。将 Client ID 替换为前面提到的应用程序网关客户端 ID。单击 Return（返回）并在出现提示时输入客户机密钥。

    env LD_LIBRARY_PATH=./lib ./cgwallettool --create -i <Client ID>

  9. 现在，所有文件都已准备就绪，请更新每个文件的权限。这样可以确保所有者可以读取、写入和执行；而组和其他组只能读取和执行。

    chmod -R 755 <filename>

  10. 将映像加载到本地系统信息库并进行验证。

    sudo docker load -i appgateway-aarch64-25.1.03-2501230623.tar.gz
docker images

  11. 基于文件创建容器并进行验证。执行以下命令后，容器的状态应为 UP 。

    sudo docker run -p 443:443 -d --name appgateway --env-file /home/opc/files/appgateway-env --env HOST_MACHINE=`hostname -f` --volume /home/opc/files/cwallet.sso:/usr/local/nginx/conf/cwallet.sso --volume /home/opc/files/server-key.pem:/usr/local/nginx/conf/key.pem --volume /home/opc/files/server-cert.pem:/usr/local/nginx/conf/cert.pem local.local/idcs-appgateway-docker_linux_arm64_v8:25.1.03-2501230623

    docker ps

任务 6：更新 Oracle Transportation Management 中的 SSO 配置

注：本教程特定于 Oracle Transportation Management 6.4.3。有关设置各种参数的更多详细信息，请查看 Oracle Transportation Management 的安全指南，网址为：安全指南。有关其他版本，请参阅 Transportation and Global Trade Management On-Premise Documentation Web Library 。

  1. 要对 Oracle Transportation Management 进行 SSO 访问，调用代码需要在 HTTP 请求中传递以下参数（其中 username 是数据库中的用户的 GID）。将在 HTTP 标头中传递 appuid 标头，此标头的值应与数据库中的用户名匹配。

    appuid=username

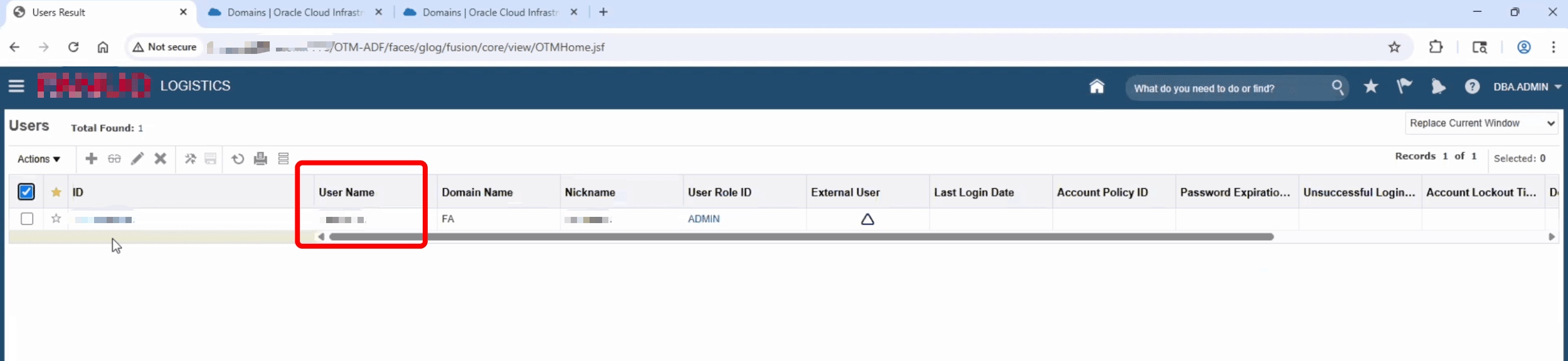

  2. 登录到 Oracle Transportation Management 管理控制台并导航到 User Manager 。创建/更新用户，以确保存在与 OCI 用户匹配的有效用户名。

    用户经理。

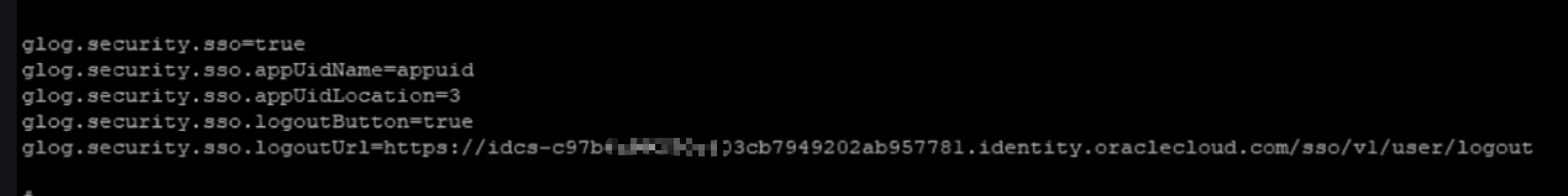

  3. 需要在 glog.properties 文件上更新 SSO 配置。登录到服务器并导航到 /app/appgtmdevl/Oracle/gtm643/glog/config。更新以下参数。

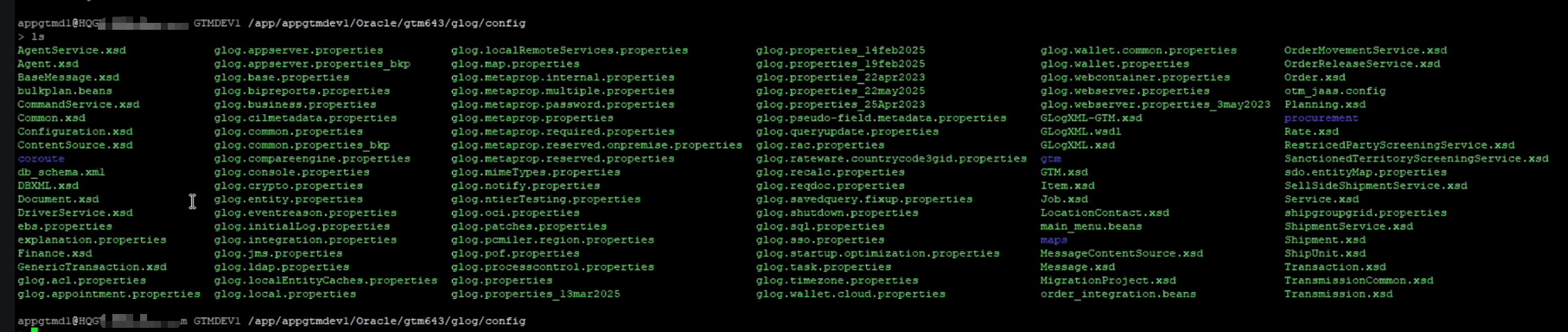

    正在打开属性文件。

    glog.security.sso=true
glog.security.sso.app0idName=appuid
glog.security.sso.appUidLoCation=3
glog.security.sso.logoutButton=true
glog.security.sso.logoutUrl-https://idcs-XXX.identity.oraclecloud.com/sso/vl/user/logout

    编辑属性。

  4. 接下来，需要更新 OHS 配置。请参见以下路径示例以查找 httpd.conf 文件。

    cd /app/OTMappserver/Oracle/Middleware/Oracle_Home/user_projects/domains/otmweb/config/fmwconfig/components/OHS/OTMappserver

    cd /app/OTMappserver/Oracle/Middleware/Oracle_Home/user_projects/domains/otmweb/config/fmwconfig/components/OHS/instances/OTMappserver

  5. 备份文件，然后在配置中设置以下参数。

    SimulateHttps On
AddCertHeader HTTPS

    示例：

    Listen 1234
NameVirtualHost *:1234
<VirtualHost *:1234>
ServerName  XXX.XXX
DocumentRoot  /app/XXX/Oracle/gtm643/web/htdocs
DirectoryIndex  index.htm
<IfModule ossl_module>
SSLEngine off
</IfModule>
<Directory "/app/XXX/Oracle/gtm643/web/htdocs">
Options Indexes FollowSymLinks
AllowOverride None
Require all granted
</Directory>
Header set Cache-Control maxage=21600
ExpiresActive On
ExpiresDefault "access plus 6 hours"
SimulateHttps On
AddCertHeader HTTPS
</VirtualHost>

  6. 重新启动应用程序和 Web 层以确保更改生效。

  7. 确保允许从应用程序网关服务器到 Oracle Transportation Management 实例的网络入站/出站。使用任务 4.8 进行参考。

任务 7：通过 SSO 登录并验证

  1. 从浏览器访问 servlet URL。示例 URL：https://appgatewayserver.domain:443/GC3/glog.webserver.util.FrameGC3Servlet。

  2. 请注意，应该有一个指向 OCI IAM 登录的重定向。输入该用户的身份证明并登录。

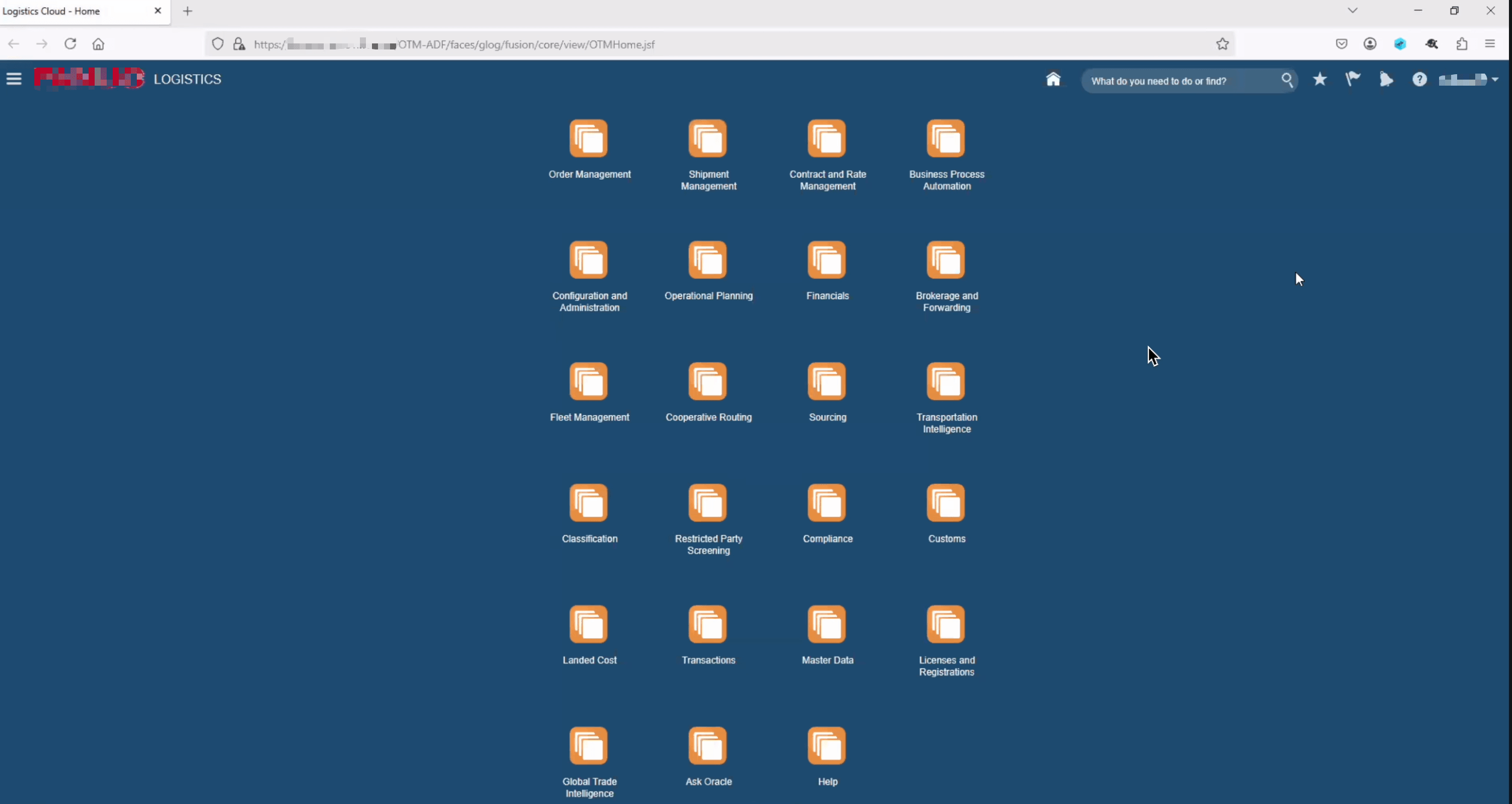

  3. 验证成功后，您将登录到 Oracle Transportation Management。

    Oracle Transportation Management 控制台。
