为 Apache Airflow 创建 OCI DevOps 管道并使用 Helm 部署它

简介

这是六个部分教程系列的五部分，其中展示了如何使用 Golang 微服务在 OKE 集群上部署一组临时资源，这些服务表示 OCI SDK、OCI-CLI、资源管理器、OCI DevOps 和 Helm 部署和销毁 Apache Airflow 的用法。

目标

在本教程中，您将了解如何为 Apache Airflow 创建 OCI DevOps 管道并使用 Helm 部署它。

先决条件

完成此学习路径中的上一教程第 4/6 部分 - 创建 OCI DevOps 管道以构建和部署 Golang 微服务

任务 1：为 Apache Airflow 创建 DevOps Artifact

在创建 DevOps 构建管道之前，需要创建将与构建结果（Helm 程序包和容器映像）连接的构件。

转到您为此教程创建的 OCI 注册表。

转到 DevOps 项目页，单击对象，然后单击添加构件。如下所述填写信息。

上下文：这是实施气流入站的 Kubernetes 清单。
名称： airflow-ingress
键入：Kubernetes 清单
Artifact 源：内嵌

将以下内容粘贴到值字段中。

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
 generation: 1
 name: airflow-ingress
 namespace: airflow
spec:
 ingressClassName: nginx
 rules:
 - host: ${APP_HOST}
   http:
     paths:
     - backend:
         service:
           name: airflow-web
           port:
             number: 8080
       path: /
       pathType: ImplementationSpecific

重复步骤 2，并按如下方式填写流程信息。
- 上下文：这是实施气流入站的 Kubernetes 清单。
- 名称： airflow-namespace
- 键入：Kubernetes 清单
- Artifact 源：内嵌
- 将以下内容粘贴到值字段中：
```
apiVersion: v1
kind: Namespace
metadata:
  name: airflow
```
重复步骤 2，并按如下方式填写流程信息。
- 上下文：这是 Helm 图表注册表位置。
- 名称： helm-airflow
- 类型：Helm 图表
- Helm 图表 URL：oci://gru.ocir.io/yournamespace/airflow-helm/airflow
- 版本： 8.6.1
注：记住要替换 OCI 注册表中的 yournamespace 。此注册表是在本教程的早期阶段创建的。
重复步骤 2，并按如下方式填写流程信息。
- 上下文：这是气流部署的 Helm 值。
- 名称： values-airflow-helm
- 类型：一般对象
- Artifact 源：内嵌
- 将以下内容粘贴到值字段中。这将强制部署到新的节点池。
```
nodeSelector:
name: extra_workload
```

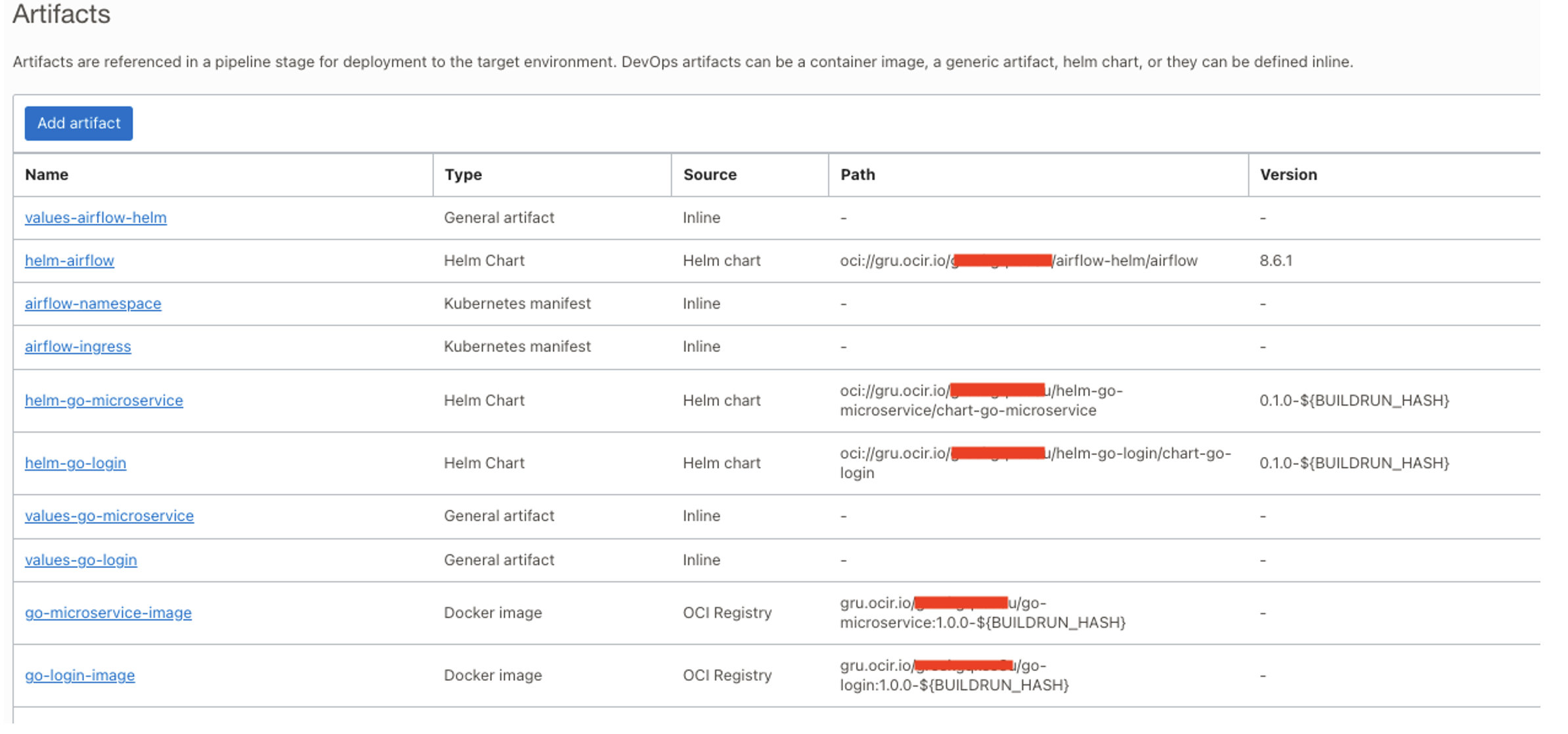

此时，应具有以下构件。

T1_1

任务 2：为气流创建 DevOps 构建管道

系统信息库中没有任何代码，仅包含 build_spec.yaml 文件。这是因为我们将对 Apache Airflow 使用官方 Helm 图表。

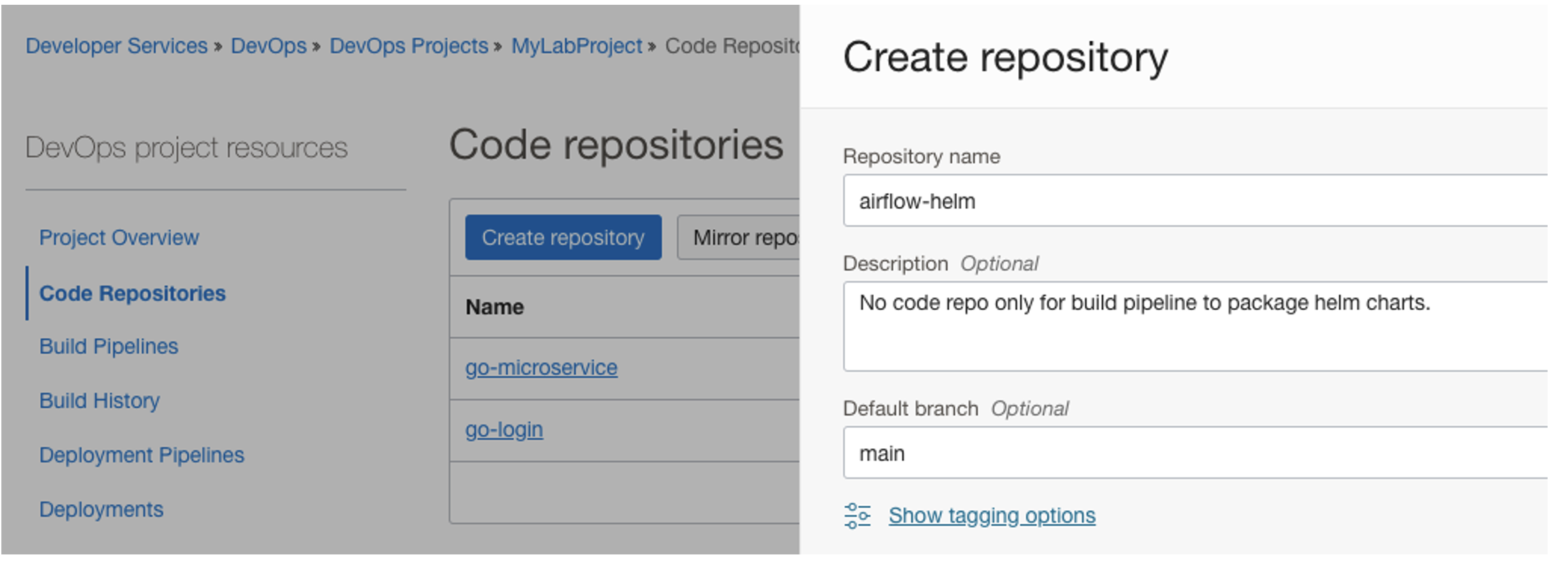

转到 OCI DevOps 项目，单击代码资料档案库，然后创建一个名为 airflow-helm 的资料档案库。

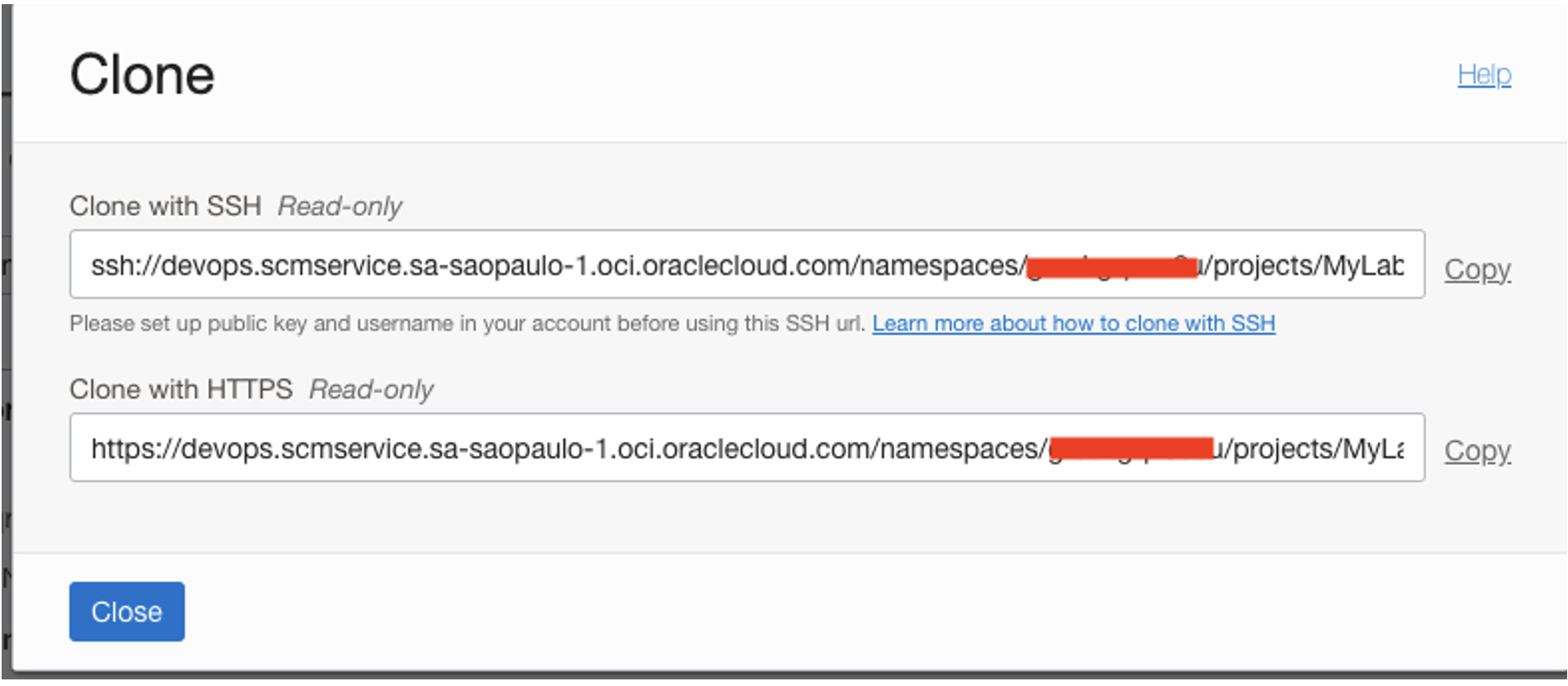

单击克隆，然后记下您的存储库 ssh url。

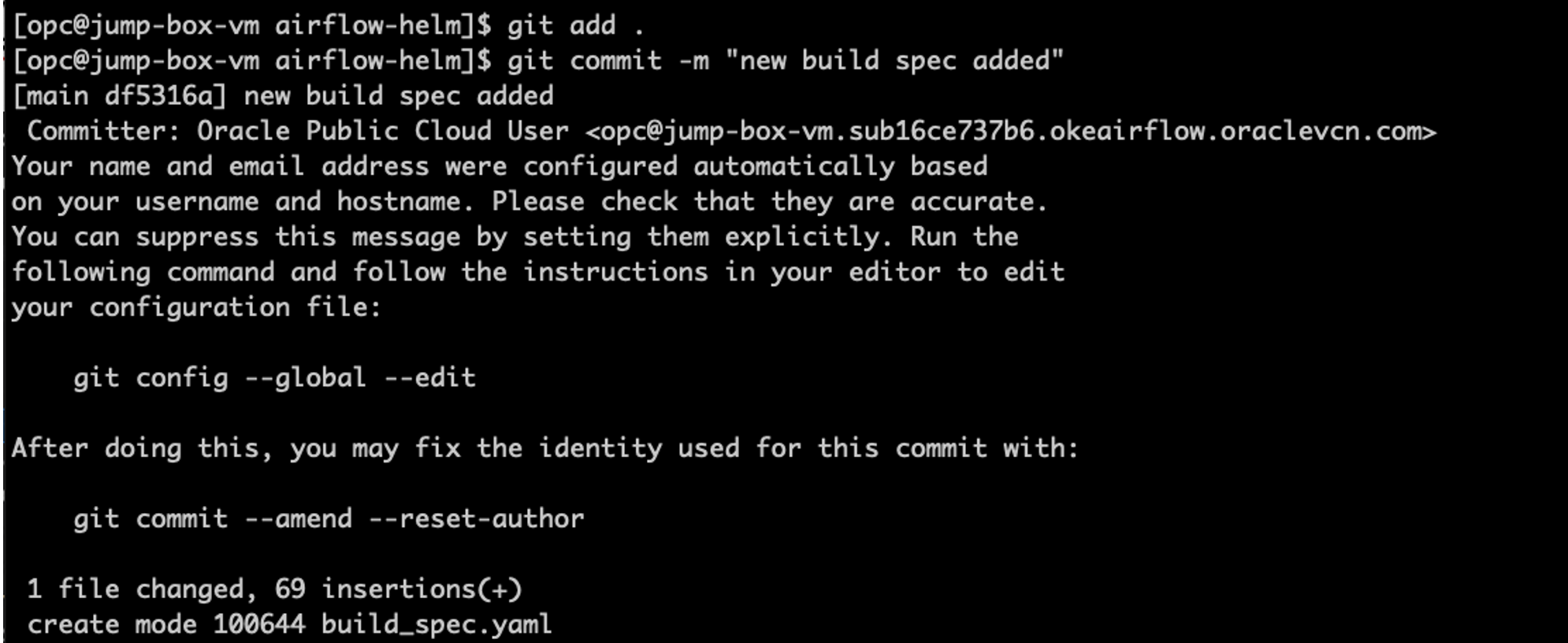

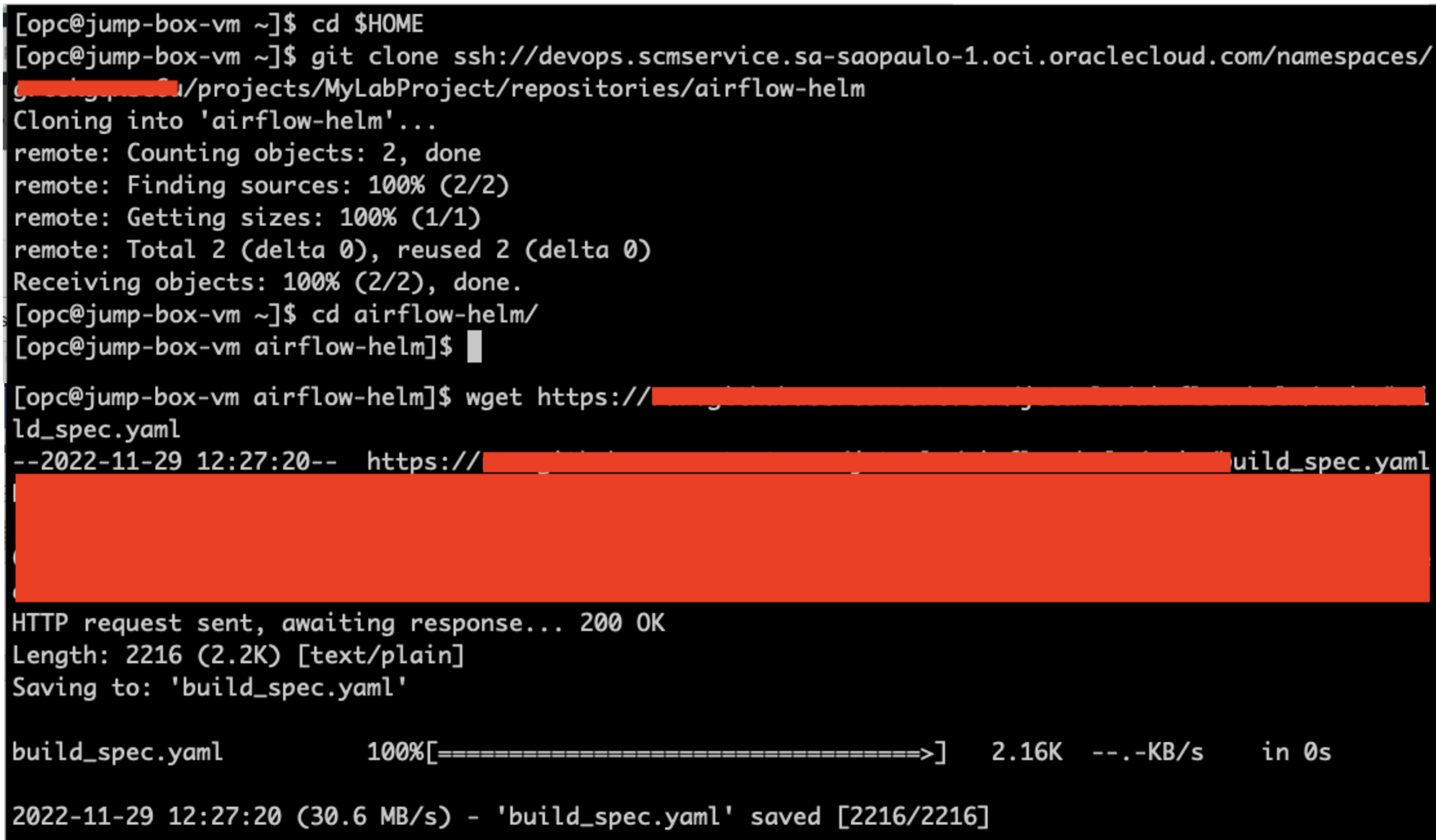

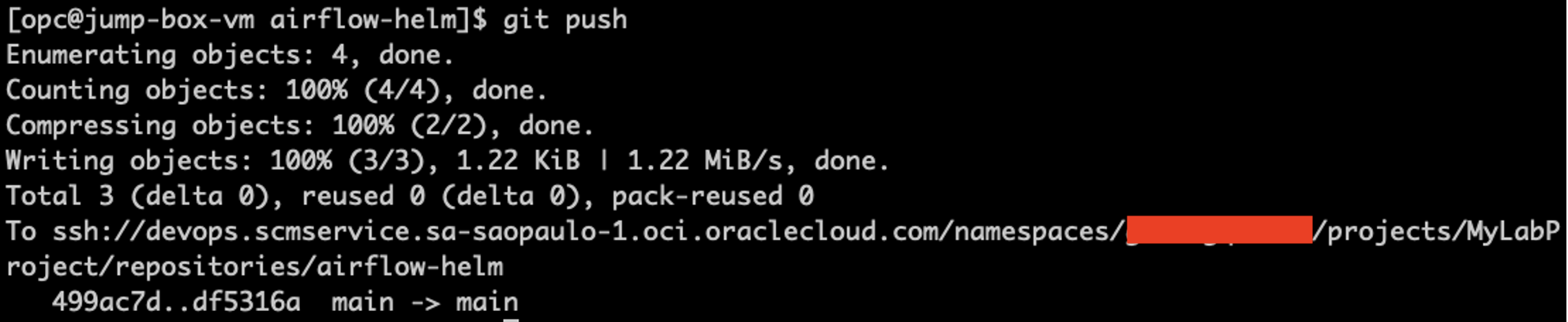

转到堡垒主机 shell 终端，下载文件 build_spec.yaml 并将其推送到您自己的 OCI 代码资料档案库。

cd $HOME
git clone <your ssh code repository>
wget https://docs.us.oracle.com/en/learn/resource-manager-airflow-oke-part5/files/build_spec.yaml
git add .
git commit -m "new build spec added"
git push

T2_3

任务 3：创建气流 - 机架的构建管道

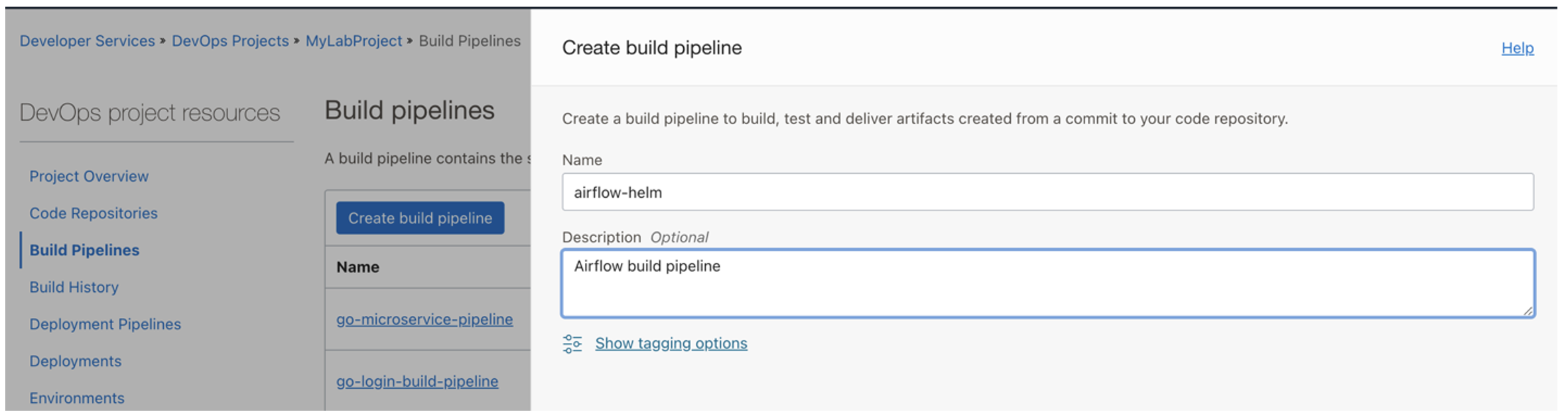

转到 DevOps 项目，单击构建管道，然后单击创建构建管道。

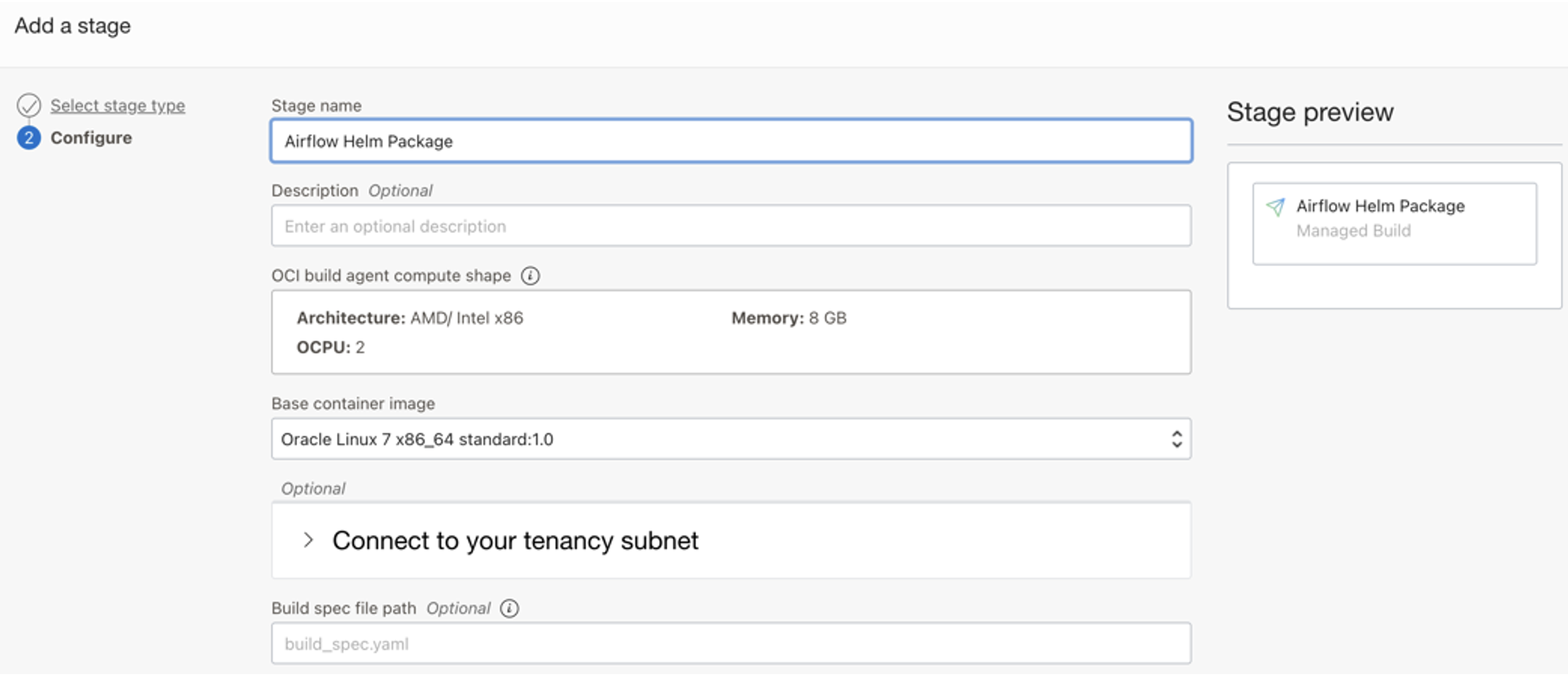

单击添加新阶段，然后选择托管构建类型。

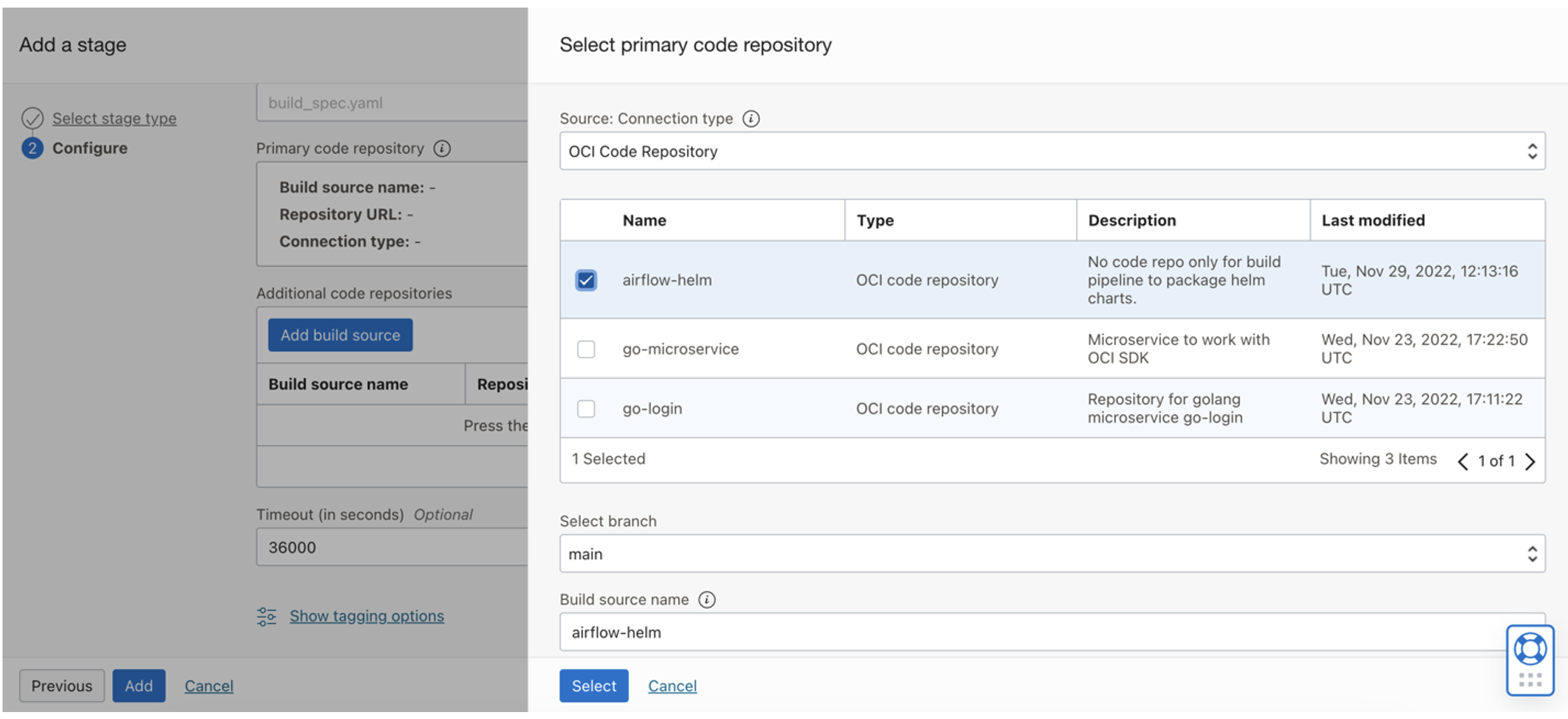

选择 "Primary Code"（主要代码）系统信息库，然后选择 airflow-helm 。

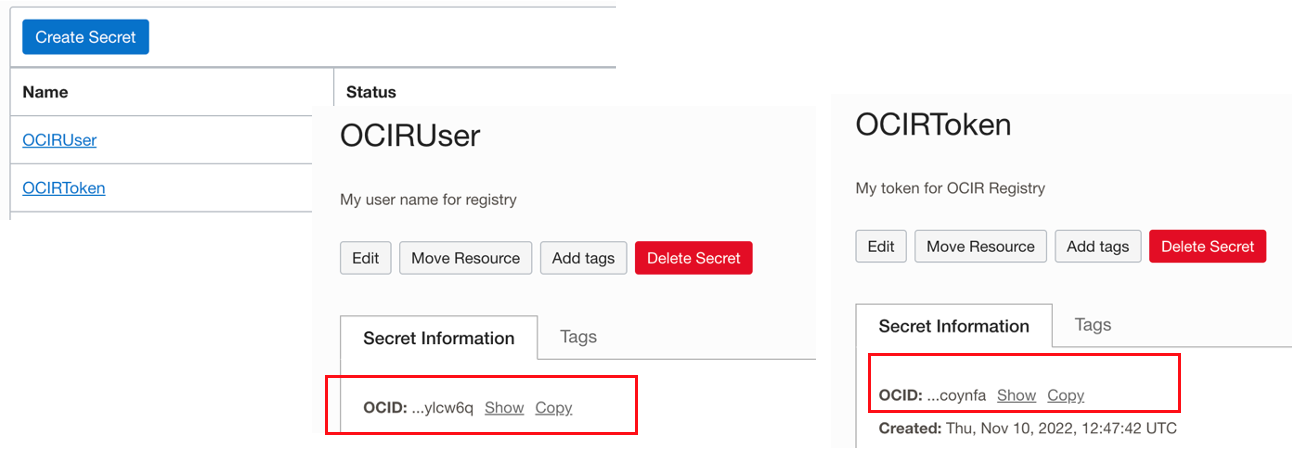

收集此气流饼图所需的保管库密钥。
1. 在 Oracle 云控制台上，单击身份和安全性，单击 Vault ，然后选择您的 Vault。
2. 获取在此教程的早期步骤中创建的 OCIRUser 和 OCIRToken 密钥的 OCID。

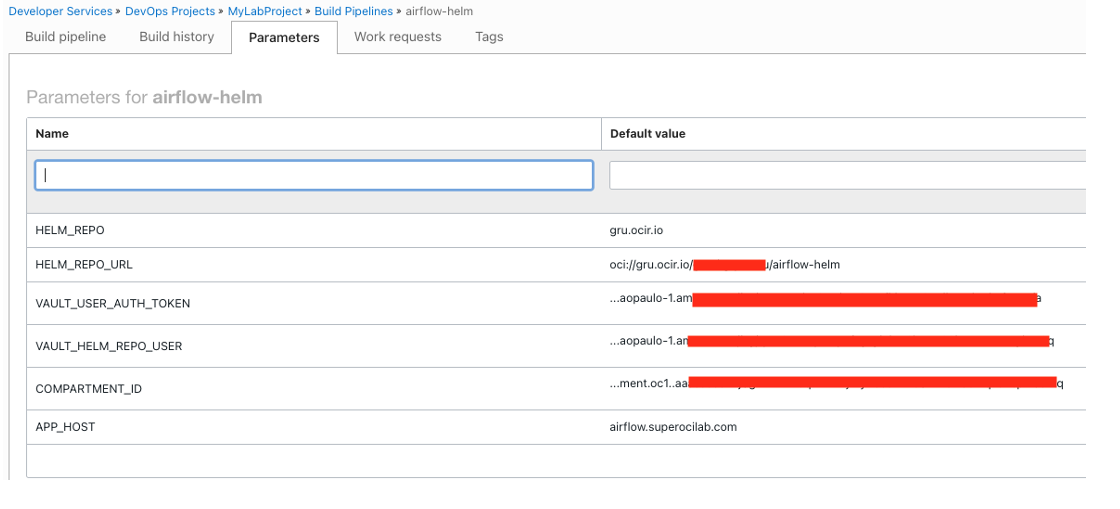

转到 DevOps 项目，单击构建管道，为 airflow-helm 选择您的构建管道，然后单击参数选项卡并添加以下参数：

参数名称	值
VAULT_HELM_REPO_USER	获取注册表用户的 Vault 密钥 OCID OCIRUser
VAULT_USER_AUTH_TOKEN	获取注册表令牌 OCIRToken 的 Vault 密钥 OCID
COMPARTMENT_ID	获取区间 OCID
HELM_REPO	gru.ocir.io
HELM_REPO_URL	oci://gru.ocir.io/your_namespace/airflow-helm
APP_HOST	airflow.superocilab.com

注：请确保在 REPO URL 上正确设置了您的区域。在本教程中，它是 “gru.ocir.io”。

T3_5

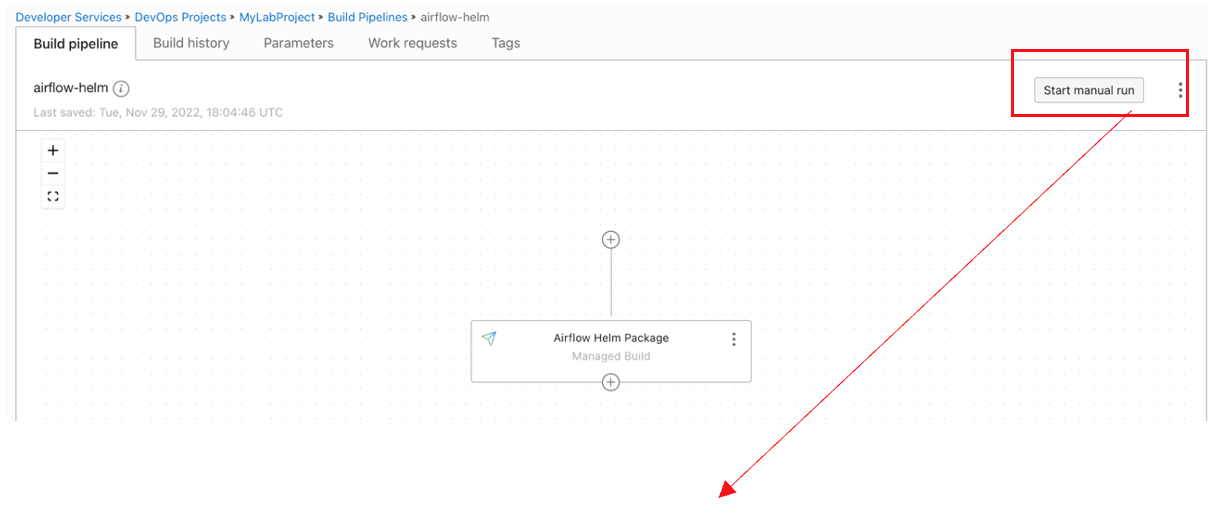

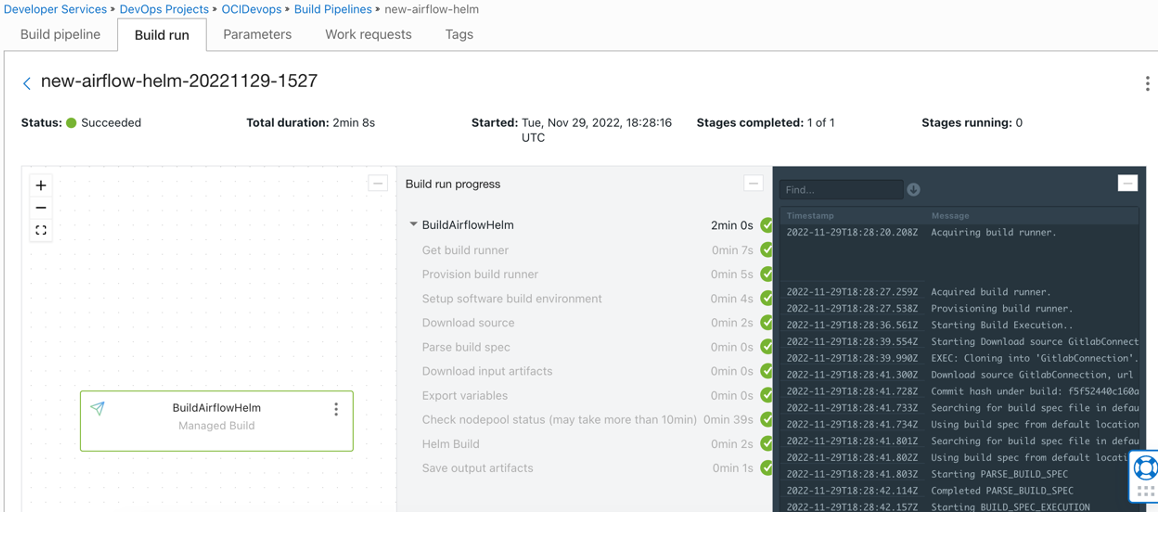

单击构建管道选项卡，然后单击启动手动运行以手动执行构建管道。

任务 4：创建气流 -helm 的部署管道

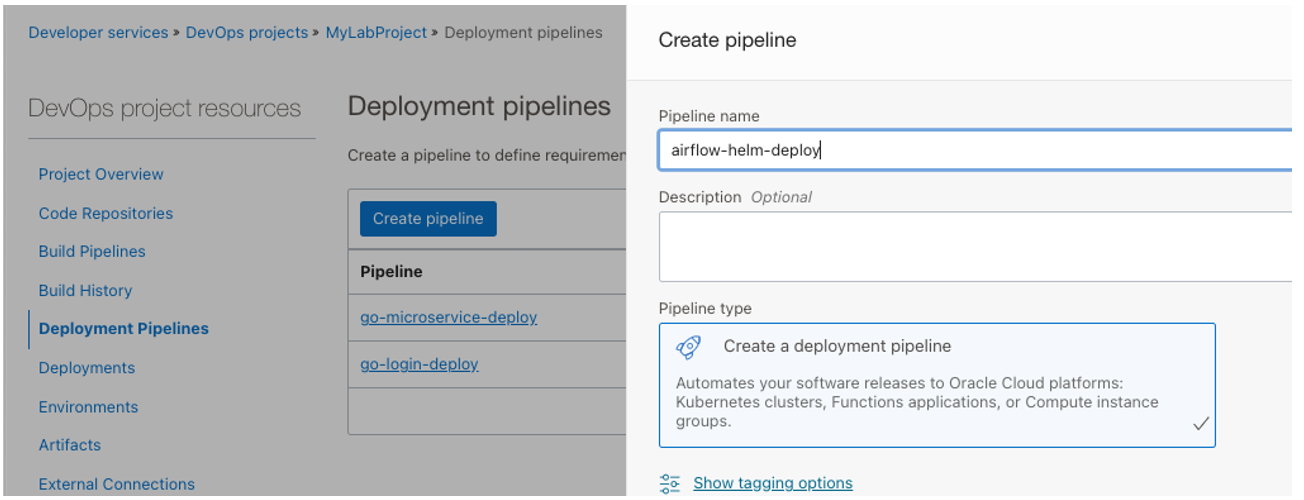

转到 DevOps 项目，单击部署管道，然后创建一个名为 airflow-helm-deploy 的新管道。

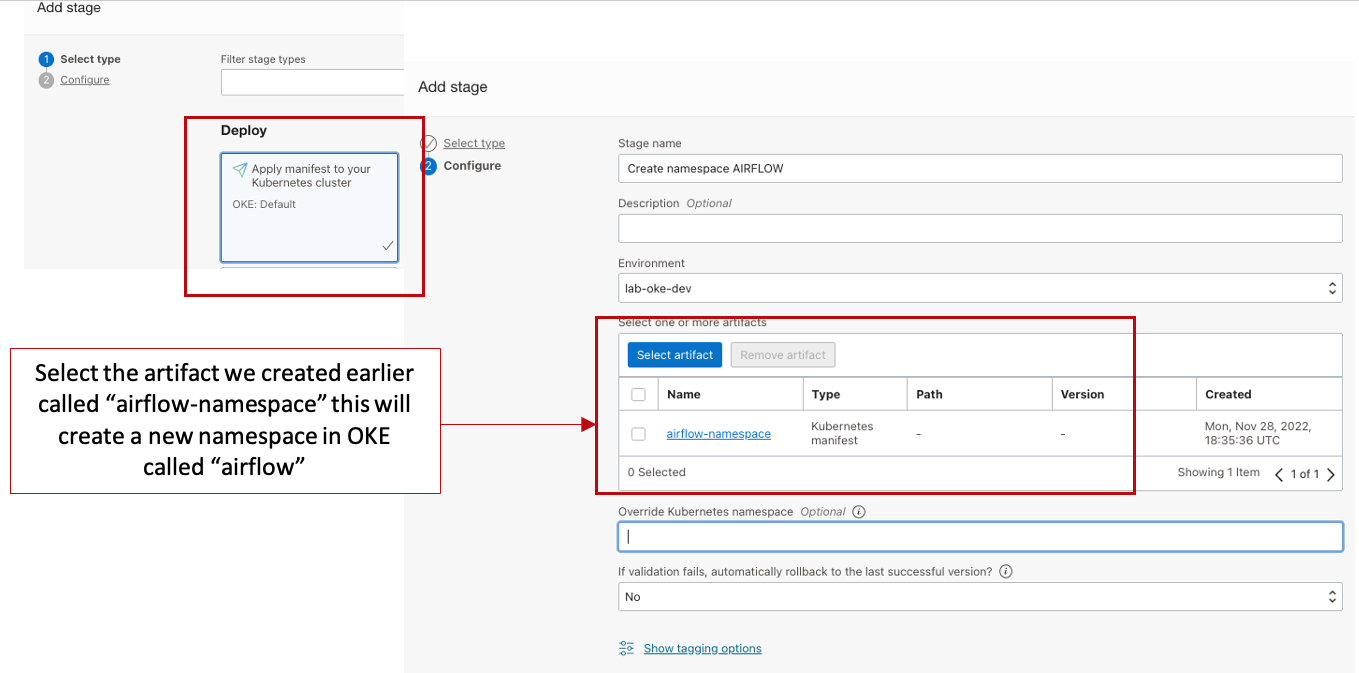

创建新阶段以在 OKE 中创建新名称空间，选择将清单应用于您的 Kubernetes 集群。
创建新阶段以在 OKE 中安装气流，选择将清单应用于您的 Kubernetes 集群。

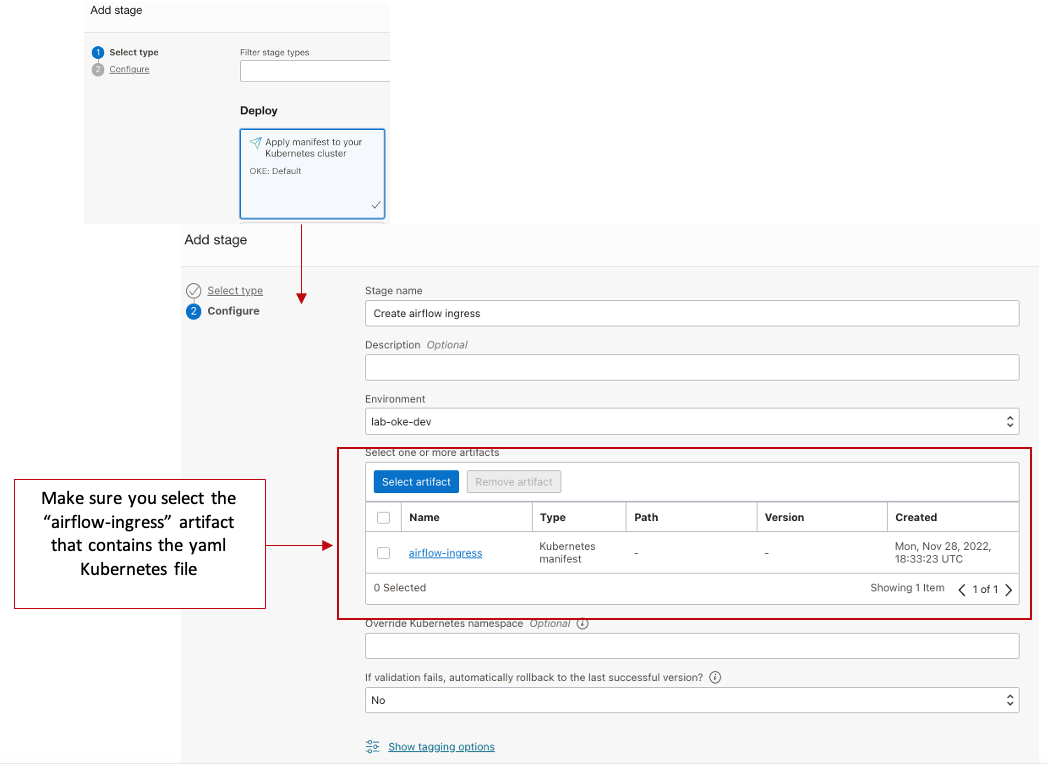

创建新阶段以在 OKE 中为气流创建入站，选择将清单应用于您的 Kubernetes 集群。由于我们设置了压力控制器从 OKE 外部访问微服务，因此还需要设置气流。

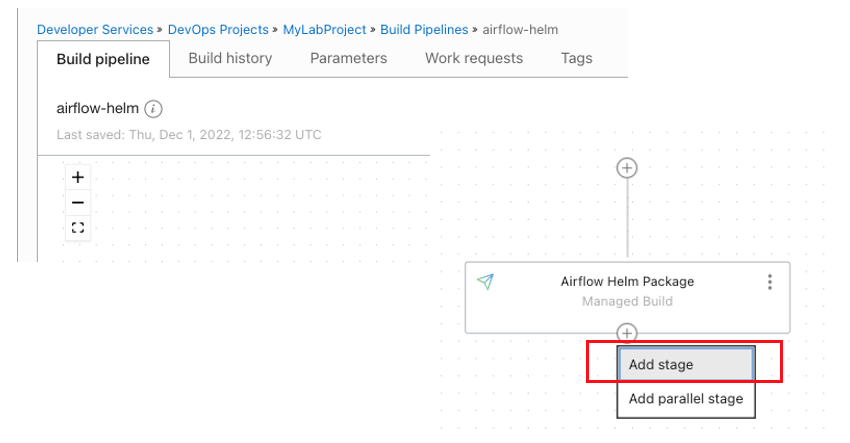

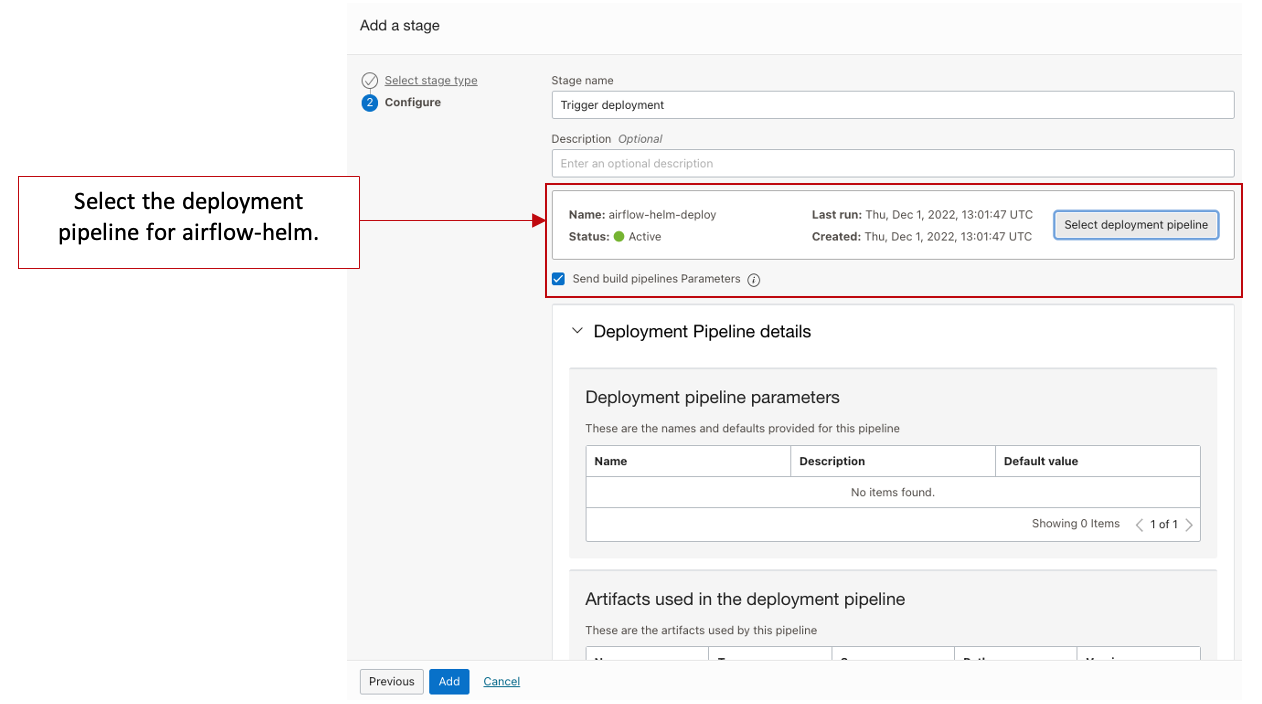

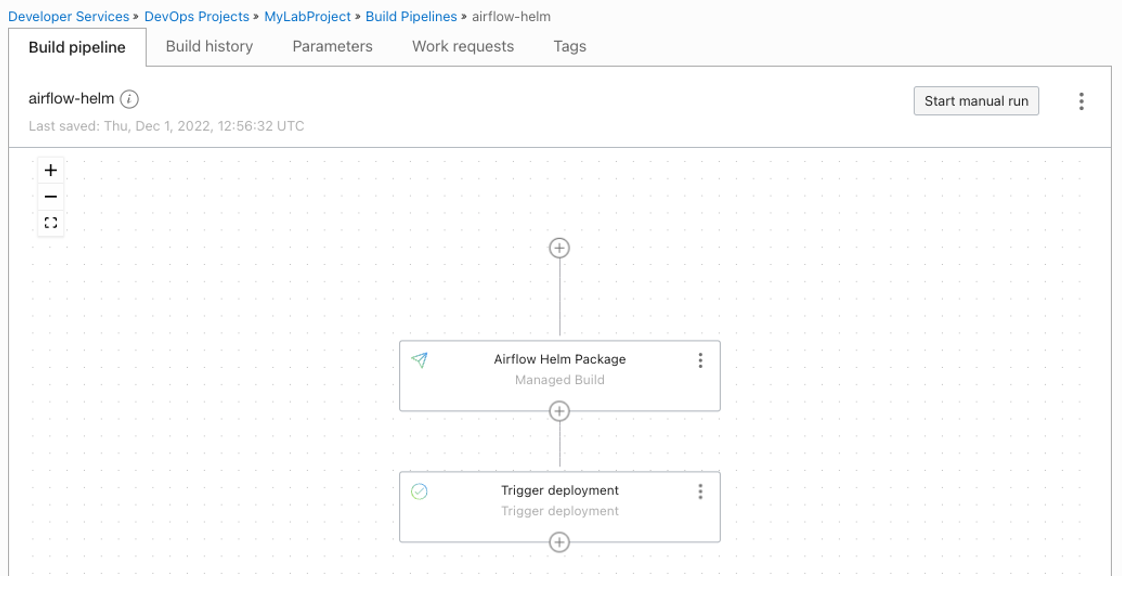

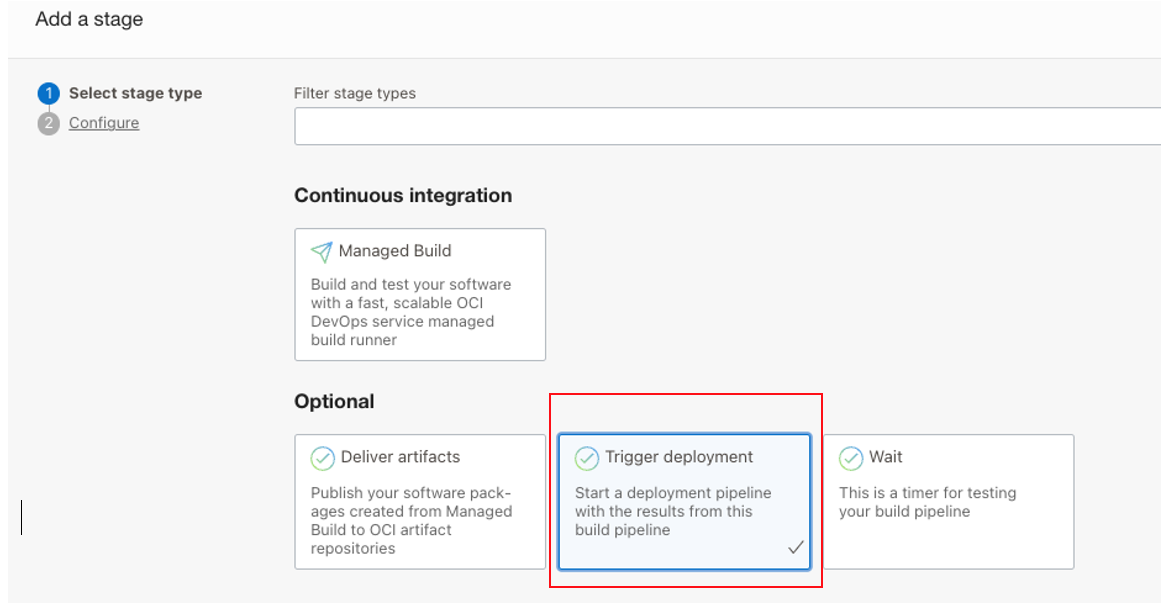

更新气流构建管道并将触发器添加到部署。要在构建管道完成后自动启动部署，需要在 airflow-helm 构建管道上添加触发器。

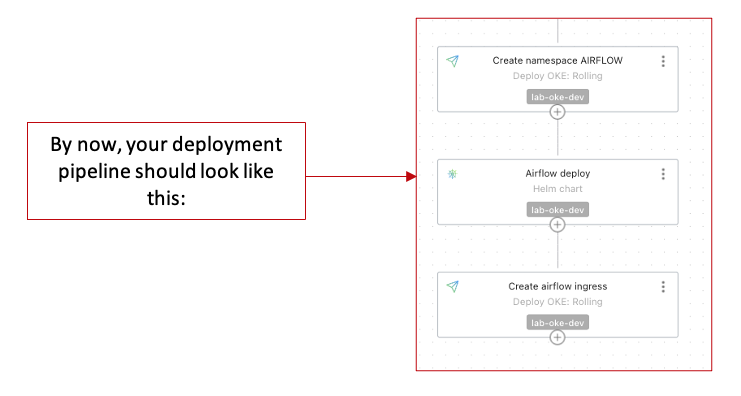

您的构建管道现在应该如下所示。

T4_5

任务 5：配置 go-microservice 参数

现在，我们需要将 go-microservice 配置为能够触发最近为 Airflow 创建的构建管道。

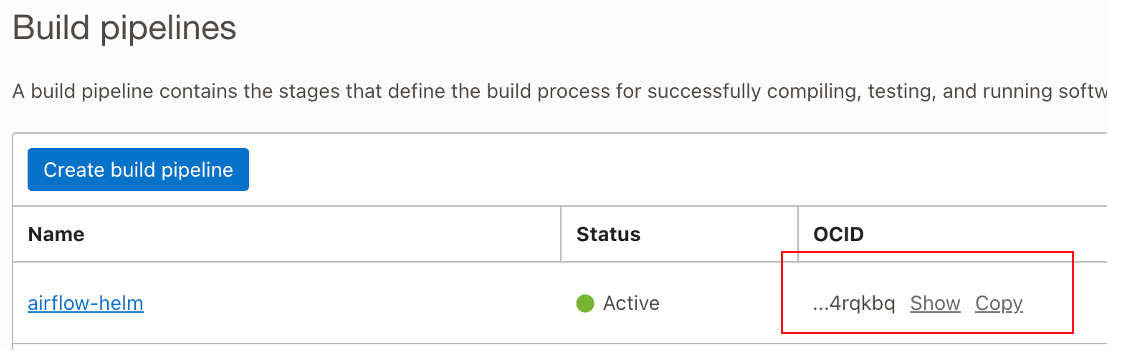

转到 DevOps 项目，单击构建管道并记下 airflow-helm 构建管道的 OCID。

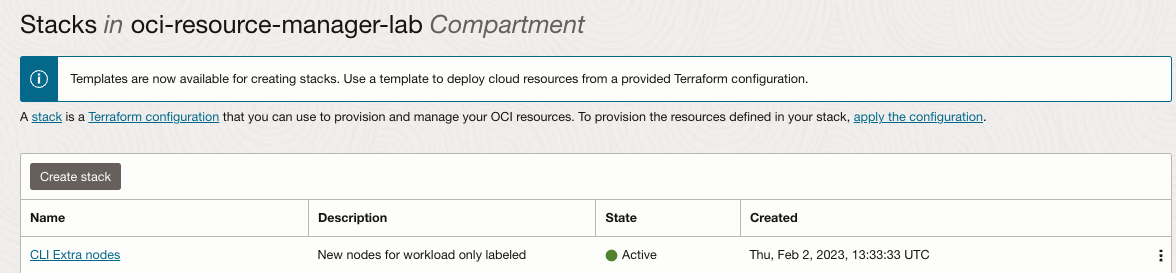

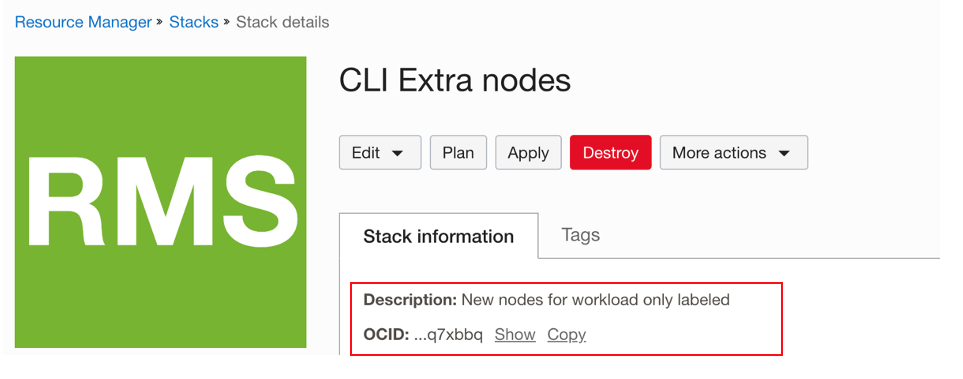

在 Oracle 云控制台上，单击资源管理器下的开发人员服务，单击堆栈，选择 CLI 附加节点堆栈并记下 OCID 。
在 go-microservice 代码内设置变量。

注：go-microservices 是将与 OCI 资源交互的一段代码。由于我们刚刚为气流创建了构建管道，因此我们需要让微服务知道它需要调用的构建管道。为此，我们将对将在 OKE 的容器内注入的配置映射值进行一些更改。

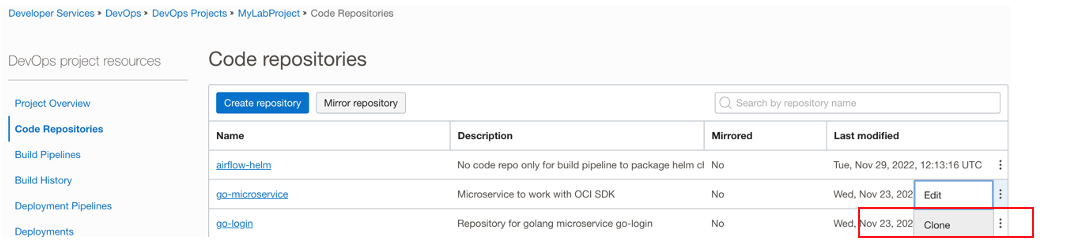

- 获取 OCI 代码资料档案库的 go-microservice ssh url。

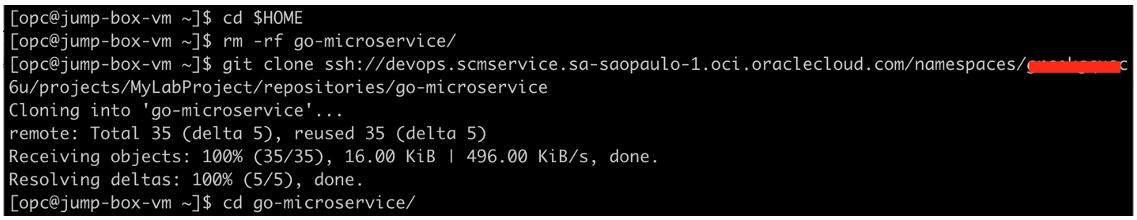

- 打开堡垒 jump-box shell 控制台，然后从 go-microservice 代码系统信息库编辑 configmap/values.yaml 文件。
```
cd $HOME
rm -rf go-microservice
git clone your_repo_ssh_url
cd go-microservice
vi chart-go-microservice/configmap/values.yaml
```
- 在 configmap/values.yaml 文件末尾添加以下新变量。
```
ENV_RM_STACK_ID: "<paste your stack ocid>"
ENV_DEVOPS_BUILD_ID: "<paste your build pipeline ocid"
```

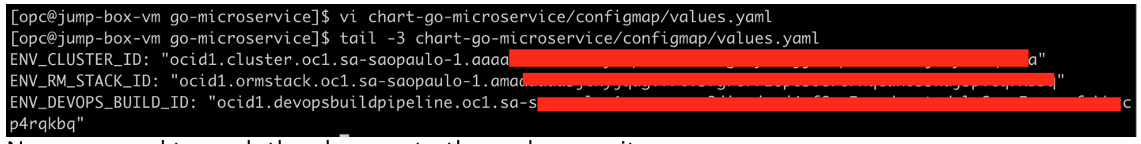

- 检查文件的最后 3 行，并确保添加了最后两个变量。
```
tail -3 chart-go-microservice/configmap/values.yaml
```

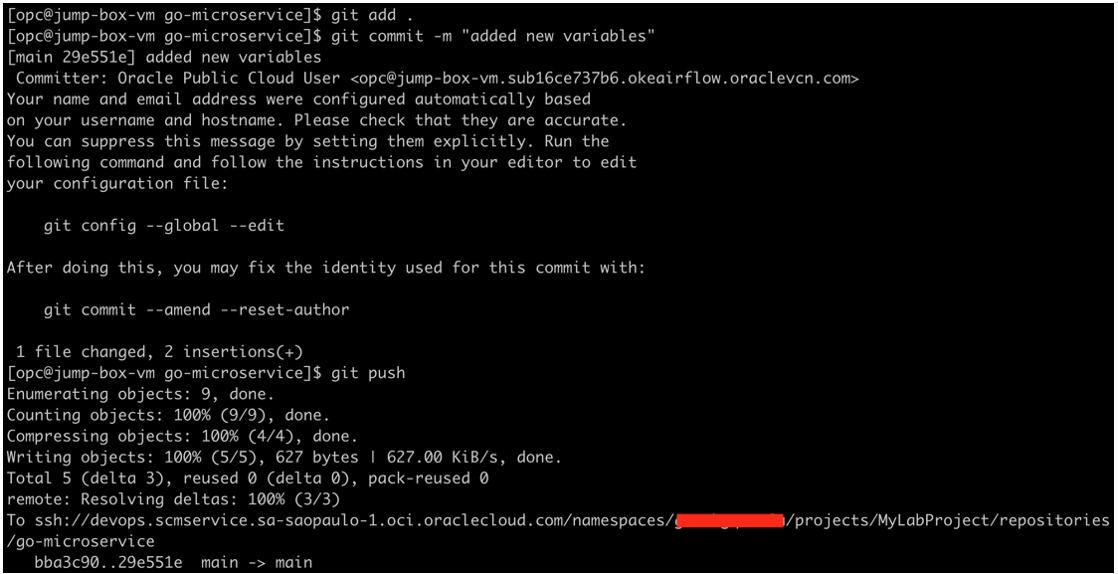

- 现在，我们需要将更改推送到代码资料档案库：
```
 git add .
 git commit -m "added new variables"
 git push
```
转到 DevOps 项目，选择构建管道，然后单击 go-microservice-pipeline 。

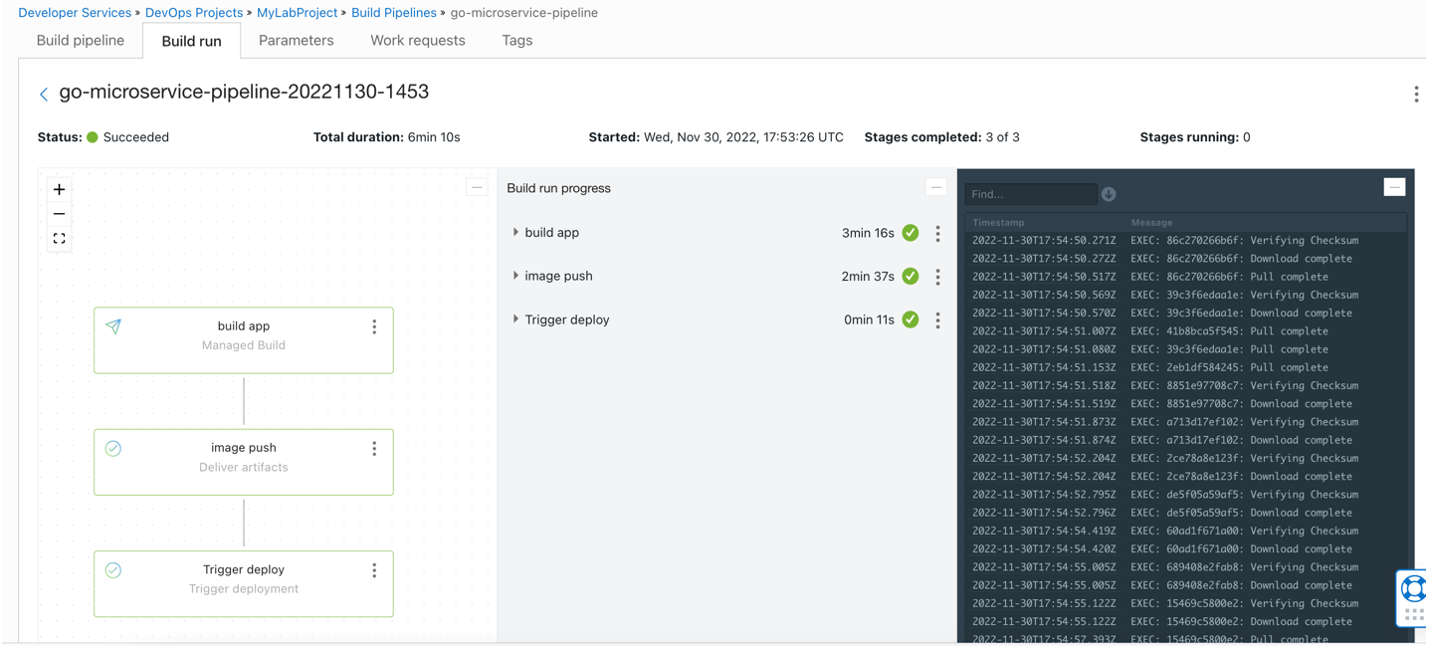

1. 单击开始手动运行，以便为 go-microservice 重新执行构建管道，并确保配置图上的更改生效并注入正在运行的容器内。

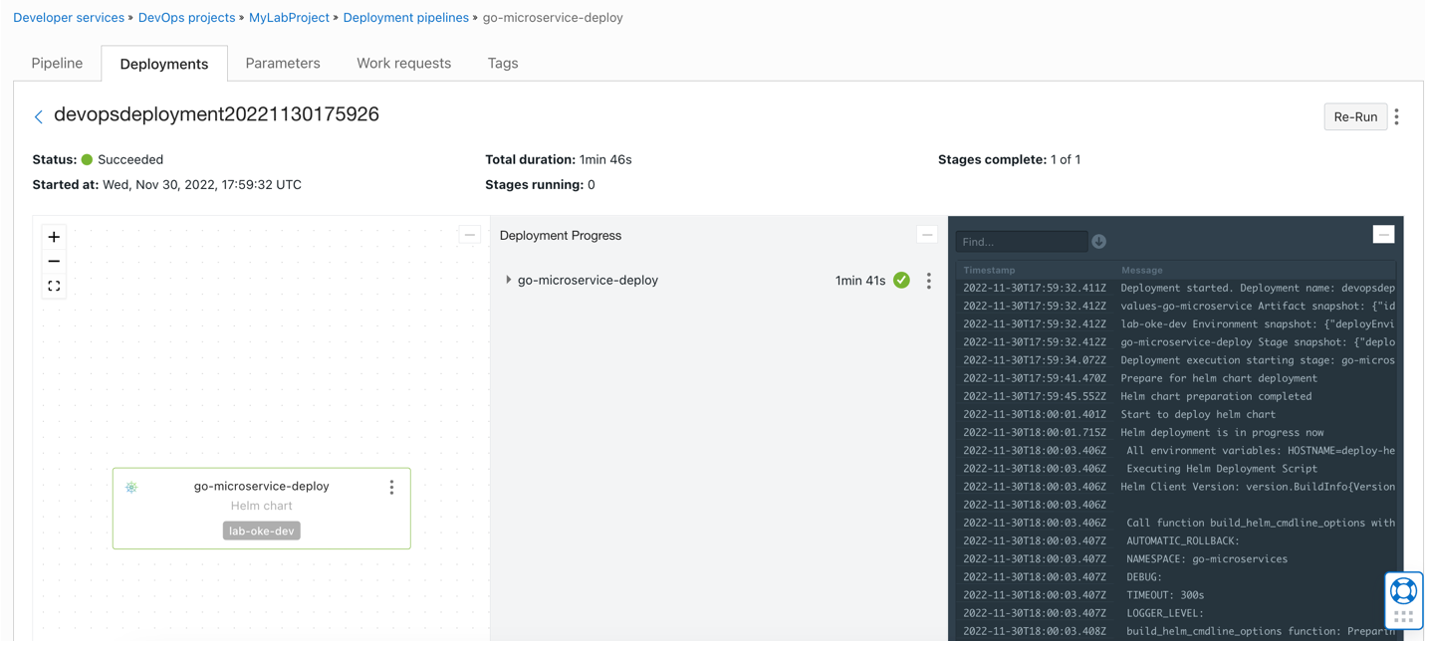

2. 然后检查由此构建管道触发的部署管道。

您的微服务现已准备就绪！
