在 Oracle Cloud VMware Solution 上部署 Omnissa Horizon 8

簡介

本教學課程提供在 Oracle Cloud VMware Solution 軟體定義資料中心 (SDDC) 上安裝及設定 Omnissa Horizon 8 的逐步操作指南。專為協助 Oracle 團隊、合作夥伴和客戶執行成功的概念驗證 (POC) 部署而設計。

本教學課程的重點在於設定 Oracle Cloud Infrastructure (OCI) 中的必要元件，以支援 Omnissa Horizon 部署。雖然 Omnissa Horizon 安裝和組態步驟與傳統的內部部署環境保持一致，但在 OCI 中部署引進了特定的基礎架構需求。這些設定包括：

這些雲端特定任務是部署的基礎，也是本教學課程的主要重點。完成這些動作之後，標準 Omnissa Horizon 部署程序會遵循 vSphere 8.x 環境中的相同執行。

適用於 Omnissa Horizon 的 Oracle Cloud VMware Solution 概要

Oracle Cloud VMware Solution 是客戶管理的平台，可讓您使用裸機運算執行處理和第 2 層 (L2) 虛擬網路，在 OCI 上部署及管理 VMware vSphere 叢集。

在部署 Omnissa Horizon 之前，您必須先佈建至少有三個節點的 Oracle Cloud VMware Solution 叢集，以支援 vSAN 組態。本教學課程概述成功部署所需的所有先決條件和 OCI 特定作業。

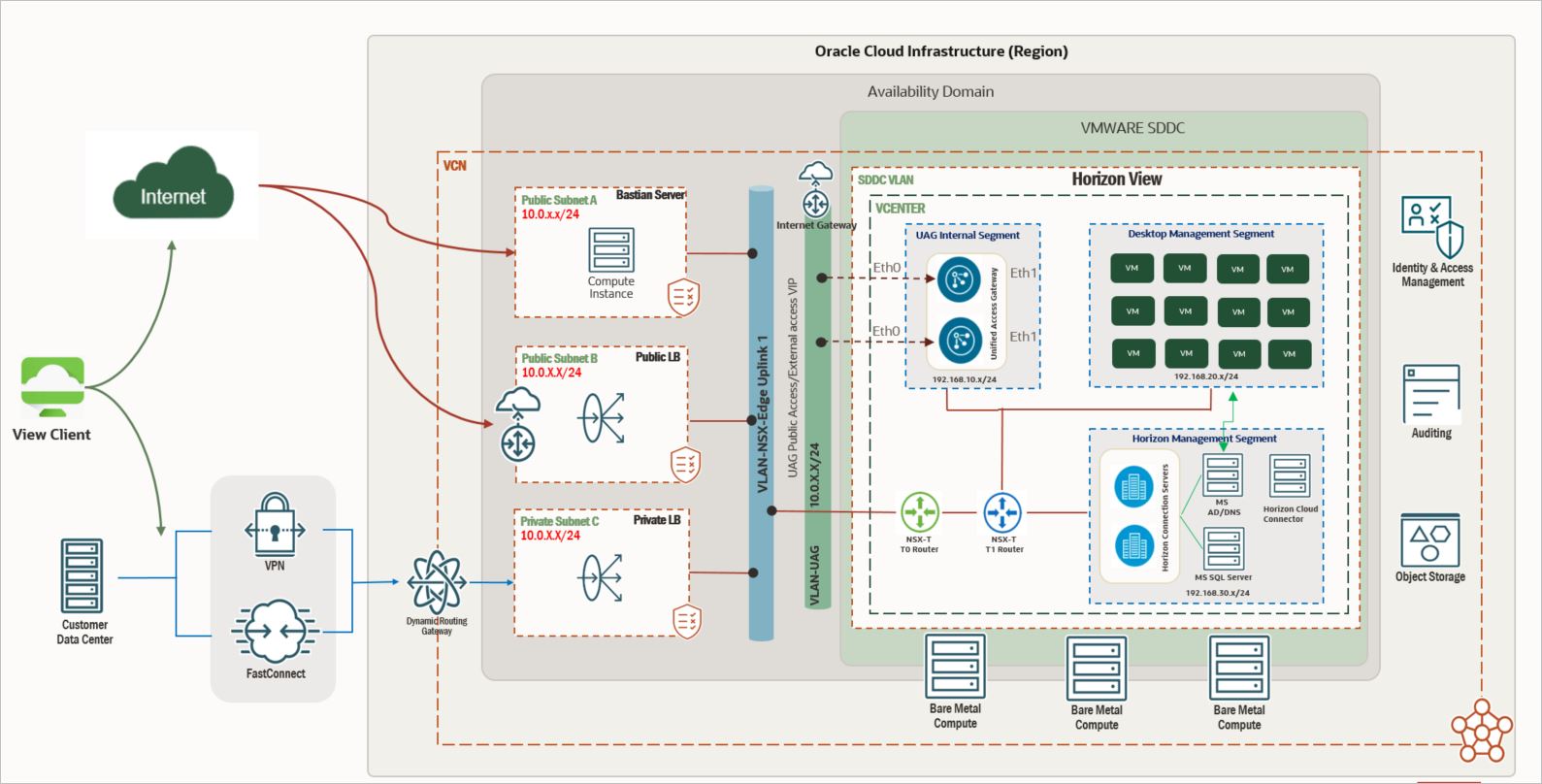

在本教學課程中，會使用下列高階參考架構：

Oracle Cloud VMware Solution 上的 Omnissa Horizon 架構

此架構支援兩種主要部署模型：

目標

必要條件

工作 1：部署及存取 Oracle Cloud VMware Solution SDDC 叢集

若要部署及設定三節點 Oracle Cloud VMware Solution 叢集，請確定您的 OCI 租用戶具備足夠的可用點數和配額。

  1. 登入 OCI 主控台。

  2. 選取想要部署 SDDC 的適當區域。

    注意：

  3. 部署完成後，請瀏覽至設定期間所使用的相同區域和區間。

  4. 導覽至 Hybrid ，VMware Solution ，然後按一下軟體定義資料中心。

  5. 尋找並按一下您部署的 SDDC ( 作用中狀態)。在本教學課程中，SDDC 的名稱為 SDDC。

    Oracle Cloud VMware Solution 摘要頁面

    重要事項：

    • 請注意，vCenter 和 NSX 管理程式的 IP 位址以及 vCenter 證明資料。
    • 如果需要從專用網路外部存取 vCenter，請設定 OCI 堡壘主機。如需有關部署及保護 OCI 堡壘主機的詳細資訊，請參閱 OCI 堡壘主機。

工作 2：在 Oracle Cloud VMware Solution 上設定 Omnissa Horizon

此任務概述在 Oracle Cloud VMware Solution 環境中部署 Omnissa Horizon 8.x 的先決條件。

在開始安裝之前，請確定已有必要的基礎架構和網路配置，包括：

如需有關 Horizon 元件的網路通訊與連接埠需求的詳細資訊，請參閱 Omnissa Horizon Ports and Network Connectivity Requirements 。

必要條件：

版本詳細資訊：

元件名稱 驗證依據
Omnissa Horizon 8.1.0 建置版本 - 17351278
統一存取閘道 V20.12 (非 FIPS)
VMware vSphere 8.x
VMware NSX-T 4.x
Database Microsoft SQL Server 2019
Windows VDI 範本 Windows 10
堡壘主機 Windows Server 2016 Standard

作業 2.1：準備總時程的 NSX

此任務中的步驟適用於 NSX-T 4.x。

  1. 存取 Horizon SDDC (如本教學課程中先前所列)，以取得 NSX-T 和 vCenter 的登入資訊。

    1. 前往 OCI 主控台，選取混合式，然後按一下 VMware Solution – Software-Defined-Data Centers (SDDC) 。
    2. 選取 SDDC 並檢視 vCenter 和 NSX Manager 登入證明資料的 SDDC 資訊區段。
    3. 記下 vCenter 和 NSX Manager 的 IP 位址和證明資料。請使用這些證明資料，透過可存取 SDDC 的 Web 瀏覽器登入。

  2. 登入 NSX-T Manager 儀表板。

  3. 瀏覽至網路、區段，然後按一下新增 SEGMENT 。

    新增市場區隔

  4. 建立三個區隔；一個用於總時程管理，一個用於代管桌面，一個用於 UAG 設備內部流量。

    • 請確定這些區隔已連線至 Tier-1 閘道。
    • 指定非重疊的 RFC1918 子網路以避免衝突，並確保 VM 連線。

    注意：

    • 需有以 * 標示的欄位。
    • 選取重疊作為傳輸區域，並確定區段狀態顯示為成功。
    • 如果建立區段失敗，請根據您的 NSX-T 環境驗證重疊連線和傳輸區域組態。

工作 2.2：在 NSX-T 4.x 中建立網路區段

  1. 按一下新增區段，然後輸入區段資訊，如下圖所示。

    在 NSX-T 4.0 中建立區隔

  2. 按一下設定 DHCP 配置，然後定義 DHCP 設定，如下圖所示。

    設定此區段的 DHCP 配置

  3. 對所有三個區段重複步驟 1 與 2：

    • 總時程管理。
    • UAG 內部。
    • 桌面管理。

    備註：對於部署模型 1 (僅限內部存取)，略過建立 UAG 內部區段。

  4. 確認所有區段的建立狀態為成功，且管理狀態為使用中。

    新建立節段的狀態檢查

    注意：

    • 現在應該可以使用這些區隔。
    • 對應的網路應出現在 SDDC vCenter 中。

  5. 瀏覽至 NSX-T Manager 儀表板，選取網路服務，然後按一下 NAT 以新增必要的 NAT 規則。

  6. 為新區段建立來源網路位址轉譯 (SNAT) 和 NO_SNAT 規則，以啟用 VCN CIDR 區塊之間的通訊，並提供對重疊區段的網際網路存取。

工作 2.3：在 NSX-T 4.x 中新增 SNAT 和 NO_SNAT 規則

  1. 登入 NSX Manager，瀏覽至網路，選取網路服務底下的 NAT ，然後按一下 T0 邏輯路由器。

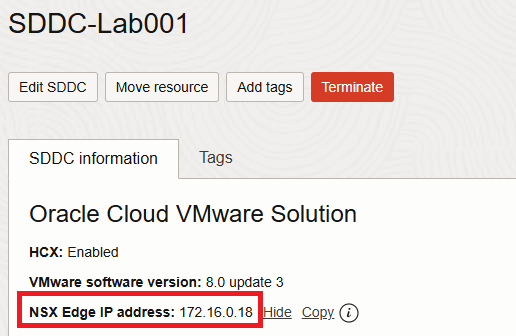

  2. 選取 T0 作為邏輯路由器，然後按一下 ADD 以新增規則。請確定選取適當的優先順序。下列影像的轉譯 IP 是 NSX Edge Uplink 1 VIP 的 IP 位址。若要尋找 IP 位址，請登入 OCI 主控台，然後瀏覽至 SDDC 主控台摘要頁面。

    「摘要」頁面的 NSX Edge IP 位址

    注意：建議您為整個 /16 子網路新增一個時間項目，以避免為所有個別區段新增一個項目。不過，這並非必要條件，而且根據設計，您可以隨時新增必要的網路位址轉譯 (NAT) 和 SNAT 規則。下列影像中的範例顯示整個 /16 子網路的項目，此子網路涵蓋所有三個重疊區段。

    新增 SNAT 規則

  3. 立即新增 NO_SNAT 規則。在同一個畫面上，按一下 ADD 。下圖顯示範例規則。

    注意：來源 IP 是覆疊區段 CIDR，而目的地 IP 是 OCI VCN CIDR。在此範例中，10.50.0.0/16 是 VCN CIDR。請確定選取適當的優先順序以正確執行。

    新增 NO_SNAT 規則

如果 /16 不是您想要的設計方法，您必須針對這三個重疊區段重複 SNAT 和 NO_SNAT 規則。

工作 2.4：為 UAG 設備新增 VLAN (vSphere 8.x)

首先，我們將為新的 UAG VLAN 建立網路安全性群組和路由表。

注意：此工作中的步驟適用於 vSphere 8.x 環境。

  1. 移至 OCI 主控台，瀏覽至網路、虛擬雲端網路、網路安全群組，然後按一下建立網路安全群組。

    請確定您位於正確區間和部署 SDDC VCN 的區域。

  2. 輸入網路安全群組的名稱，然後按下一步。新增安全規則，如下列資訊所示。

    建立 UAG VLAN 的網路安全群組

  3. 瀏覽至網路、虛擬雲端網路、網際網路閘道，按一下建立網際網路閘道，然後依照精靈的指示建立網際網路閘道。

  4. 建立新 UAG VLAN 的路由表。

    瀏覽至網路、虛擬雲端網路、路由表，然後按一下建立路由表。

  5. 在路由規則底下，按一下新增路由規則，然後輸入下列資訊進行設定。

    • 目標類型：選取網際網路閘道。
    • 目的地 CIDR 區塊：輸入 0.0.0.0/0。

    建立 UAG VLAN 的路由表

  6. 更新步驟 4 中建立的路由表，以新增路由至重疊區段目的地。

    • 目標類型： NSX Edge VIP 的專用 IP。
    • 使用 NSX Edge IP 位址 (例如 10.50.0.131) 作為目標 IP。

    UAG VLAN 的路由規則

  7. 若要建立 UAG 的 VLAN，請導覽至網路的虛擬雲端網路，選取您的 SDDC VCN，然後按一下 VLAN 。請確定您位於正確的區域和區間。

  8. 按一下建立 VLAN 。

  9. 指定 VCN 範圍內的 CIDR 區塊，然後選取部署 SDDC 的可用性網域。

    建立 UAG VLAN

  10. 選取在步驟 2 中建立的網路安全群組，以及在步驟 4 中建立的路由表。

現在，請將此新建立的 VLAN 加到屬於 SDDC 叢集的所有 ESXi 主機。

工作 2.5：將 VLAN 連附至 vSphere 8.x 中的 SDDC 叢集

  1. 前往 OCI 主控台，瀏覽至運算執行處理並選取 ESXi 節點。

    對 Oracle Cloud VMware Solution 叢集中的所有 ESXi 裸機節點重複此步驟。

    1. 在運算區段中，按一下一個 ESXi 主機 (例如 Eval-1)。

      運算執行處理摘要

    2. 在資源底下，選取連附的 VNIC ，然後按一下建立 VNIC 。您必須為每個 ESXi 節點建立兩個 vNICs。

      建立 VNIC

    3. 建立兩個 VNIC。

      1. 在 VNIC 資訊頁面中輸入名稱。
      2. 在網路下，選取進階設定：VLAN ，然後按一下在 Task 2.4 中為 UAG 建立的 VLAN-SDDC-UAG。
      3. 選取實體網路配接卡 (NIC 0 表示第一張，NIC 1 表示第二張)。

      檢閱 NIC 0 範例： 建立具有 VLAN-NIC 0 的 VNIC

      檢閱 NIC 1 範例： 建立具有 VLAN-NIC 1 的 VNIC

      VNIC 連附項摘要： NICS 摘要

  2. 對所有其他裸機 ESXi 節點重複步驟 1 (例如 Eval-2 和 Eval-3)。

  3. 收集 IEEE 802.1Q VLAN 標記資訊。

    1. 前往 OCI 主控台，瀏覽至網路，然後按一下虛擬雲端網路 (VCN) 。
    2. 標示新建立的 VLAN 並記下 IEEE 802.1Q VLAN 標記 (例如，VLAN 標記 1052)。您的 VLAN ID 將顯示於此處。

  4. 使用 administrator@vsphere.local ，透過 vCenter 登入 vSphere 8.x SDDC 環境。

    1. 在參照 VLAN 詳細資訊的 vCenter 中建立新的分散式連接埠群組。

    2. 瀏覽至網路、DSwitch 、分散式連接埠群組，然後按一下新分散式連接埠群組。

    3. 在名稱和位置段落中，輸入分散式連接埠群組的名稱。

      建立 vDS 連接埠群組

    4. 在設定設定值區段中，輸入下列資訊。

      • 連接埠連結：選取靜態連結。
      • 連接埠數目：輸入 64 。
      • 新增您從 OCI 收集的 VLAN ID (例如 1052)。

      建立 vDS 連接埠群組設定值

    5. 編輯新建立的分散式連接埠群組，並更新小組和容錯移轉原則。將負載平衡原則變更為以實體 NIC 負載為基礎的路由。

      更新群組和容錯移轉原則

任務 3：部署並設定總時程元件

此工作提供有關部署及設定主要總時程元件 (例如連線伺服器、統一存取閘道 (UAG) 以及桌面 ) 的高階指引。

由於許多組態詳細資訊取決於您的特定環境和偏好，因此強烈建議您諮詢 VMware 的 Horizon 部署官方最佳實務。Omnissa Horizon View Best Practices 知識庫文章是全面性指導的絕佳資源。

必要條件：

繼續進行總時程元件部署之前，請確定已有下列先決條件。

工作 3.1：建置及設定連線伺服器

  1. 在 SDDC 中為連線伺服器建立兩個 Windows 伺服器 VM。

  2. 將這兩個連線伺服器 VM 加入 Windows Active Directory 網域控制器，並在建立為先決條件的內部 DNS 伺服器中建立必要的網域名稱系統 (DNS) 記錄。

  3. 在第一個連線伺服器中，按一下下一步，然後選取總時程標準伺服器。

    主要連線伺服器 主要連線伺服器

  4. 選取 Oracle Cloud 作為部署位置，並完成第一個連線伺服器的安裝。

    將 Oracle Cloud 設為部署位置

  5. 在第二個連線伺服器中，將部署類型選取為 Horizon Replica 伺服器 並從步驟 4 指向主要連線伺服器。遵循安裝精靈，完成第二個連線伺服器的安裝。

    複本連線伺服器

  6. 為授權所需的 Horizon Cloud Connector 部署開放式虛擬設備 (OVA)。如需詳細資訊，請參閱 Connect Horizon Cloud Service with an Existing Horizon Pod to Use Horizon Subscription Licenses or Cloud-Hosted Services or Both (現有 Horizon Pod) 。

  7. 順利建置這兩個連線伺服器之後，請導覽至 https://your-primary-connection-server-IP/admin 以啟動管理頁面。

    1. 請視需要輸入您的總時程序號。

    2. 在伺服器底下，按一下 vCenter 伺服器、新增，然後輸入 vCenter 資訊。

      新增 vCenter 伺服器至連線伺服器

    3. 保留預設的儲存體頁面，然後完成精靈。

    4. 在伺服器底下，按一下連線伺服器，然後確認同時列出主要和複本連線伺服器。選取主要連線伺服器，然後按一下編輯。

    5. 在編輯連線伺服器設定值頁面中，輸入下列資訊。

      • 取消選取啟用主機重新導向。
      • 取消選取 PCoIP 安全閘道。
      • 選取「 Blast Secure Gateway 」下的「不使用 Blast Secure Gateway 」。

      對複本連線伺服器也重複這些設定。

      連線伺服器設定值

    6. 登入連線伺服器，瀏覽至設定值底下的事件組態，然後設定事件資料庫以指向 Microsoft SQL Server 資料庫。使用 sa 作為使用者名稱。

      事件資料庫與 Microsoft SQL Server

注意：設定全域設定值、桌面集區和執行處理區的步驟超出本教學課程的範圍，因為這些步驟會根據需求而有所不同，並遵循標準的 VMware 實行。

任務 3.2：部署並設定 UAG

我們需要部署兩個 UAG 設備，以實現高可用性和擴展。

  1. 執行部署 OVF 範本精靈，並選取 UAG 非聯邦資訊處理標準 (FIPS) UAG OVA 組合。視需要選取運算資源。

  2. 在組態頁面中，選取兩個 NIC ，然後按下一步。

    部署兩個 NIC

  3. 在選取網路頁面中，選取 ManagementNetwork 作為 UAG 分散式連接埠群組，並選取 BackendNetwork 作為在 NSX 環境中建立的 UAG 內部覆疊區段。保留 Internet 的預設值，然後按下一步。

    部署 NIC 選項

  4. 在自訂範本下，選取網路特性 STATICV4 ，然後從 UAG VLAN 網路配置 IPv4 位址。指定「統一閘道設備名稱」的唯一 ID 名稱。

  5. 在密碼選項下，設定 root 和 admin 密碼。

  6. 在系統特性底下，啟用 SSH 並完成精靈。

  7. 開啟 UAG 設備電源。您應該會看到兩個 IP 位址，一個來自 UAG VLAN，另一個來自 NSX 覆疊 UAG 內部區段。

    IP 位址摘要

  8. 登入 OCI 主控台，瀏覽至網路、虛擬雲端網路、 SDDC VCN 、 VLAN 、選取 VLAN-SDDC-UAG VLAN 並建立外部存取，以取得 UAG 的公用 IP 位址。

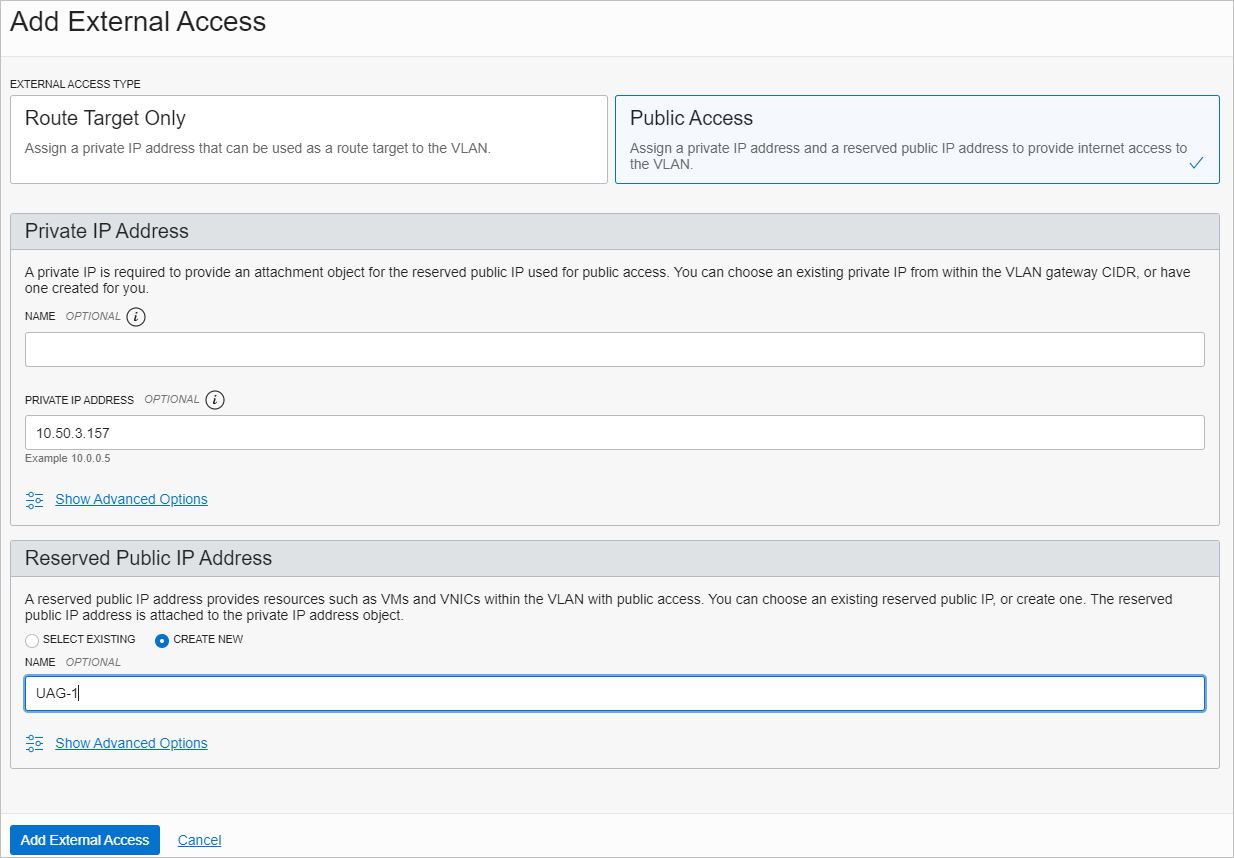

  9. 按一下新增外部存取，然後選取公用存取作為外部存取類型。

    新增外部地址

  10. 輸入第一個 UAG 設備之 UAG VLAN 的專用 IP 位址 (例如，10.50.3.157)。

  11. 在保留的公用 IP 位址段落中，選取建立新 IP 位址，指定唯一的名稱，然後按一下新增外部存取。

    注意：完成步驟 8 到 10 之後，您就會看到 UAG 設備的專用與公用 IP 位址對應。

  12. 對第二個 UAG 設備重複步驟 1 到 11 。

    注意：在此階段，每個 UAG 設備都有一個公用 IP 位址。

    公用外部存取

  13. 使用每個 UAG 設備在步驟 8 中收到的公用 IP 位址，建立公用 DNS 記錄。接著，從 UAG 設備建立路由，以便與負載平衡器區段和連線伺服器進行通訊。

    注意：基於管理目的，堡壘主機與 NSX 覆疊區段之間會進行通訊，這是透過 Web 圖形使用者介面 (GUI) 進行 UAG 設備管理所需的通訊。

  14. 在堡壘主機公用子網路中建立項目，並以專用 IP 作為目的地 192.168.0.0/16 之 NSX Edge VIP 位址的目標類型 (若想要從堡壘主機存取 UAG 設備 Web GUI，適用此選項)。

  15. 使用 root 使用者從 vSphere 登入 UAG 主控台並新增路由項目。

  16. 在部署並設定 OCI 負載平衡器之後新增這些路由。這兩個 IP 位址屬於 UAG 負載平衡器狀況檢查執行處理。

    LBaaS 的路由表項目

    下圖顯示覆蓋閘道中明確路由的整個範圍路由項目。

    整個範圍的路由規則

    下圖顯示覆蓋此部署所有區段的覆疊網路。

    重疊節段的遞送規則

    下圖顯示 UAG 設備的路由摘要。

    UAG 的路由摘要

    注意：

    • eth0 是來自 VLAN 備份的網路，eth1 是來自 Overlay 區段。請參閱黃色標示的路由規則。
    • 繼續之前，請務必先完成連線伺服器的專用 OCI 負載平衡器組態，以取得 LBaaS 虛擬 IP (VIP)。請參閱「工作 4」中的部署及設定專用負載平衡器小節。完成 OCI 負載平衡器組態之後，請回到此作業。

  17. 為您取得的連線伺服器負載平衡器 VIP 建立 DNS 記錄。

  18. 新增 /etc/resolv.conf 項目以指向建立所有 DNS 記錄的內部 DNS 伺服器。UAG 應透過連線伺服器之負載平衡器 VIP 的主機名稱進行通訊。

  19. 使用 https://<private-hostname-ip>:9443/admin 存取設備網頁，以設定 UAG 設備。

  20. 使用管理證明資料登入，然後在一般設定值底下啟用邊緣服務設定值。

  21. 提供連線伺服器 URL。

    注意：此 URL 應該是專用 OCI 負載平衡器 VIP 的內部 DNS 項目，此項目負載會同時平衡標準和複本連線伺服器。若為專用 OCI 負載平衡器組態，請參閱步驟 15 之後的專用 LBaaS 組態注意事項。

  22. 貼上連線伺服器 URL 縮圖，並確定同時包含連線伺服器的 SHA1 縮圖。

    1. 若要取得縮圖，請使用 https://primary-connection-server/admin 存取連線伺服器 URL，按一下鎖頭、憑證、詳細資訊，然後按一下縮圖。

    2. 重複複製伺服器。

    3. 將這兩個縮圖組合成一行 。

      sha1=6b 8f 21 f5 e3 7d ce 7f b0 8d 33 88 92 96 2b e9 86 3a 24 b3,sha1=6f 5d xx xx xx xx xx xx xx xx xx xx b4 82 7e ae 11 b3 65 4f

  23. 啟用 PC over IP (PCoIP) 並啟用停用 PCOIP 舊有憑證。

  24. 在 PCoIP 外部 URL 欄位中，輸入連接埠為 4172 之 UAG 設備的公用 IP 位址。例如，150.100.222.23:4172。

  25. 在總時程設定值頁面中，選取啟用群發，然後輸入群發外部 URL 作為與連接埠 8443 之 UAG 設備關聯的公用 DNS 記錄。例如，https://xyz.company.com:8443，其中 xyz.company.com 是 IP 150.100.222.23 的公用 DNS 主機記錄。

    UAG 組態

  26. 對第二個 UAG 設備重複步驟 1 到 25 。

  27. 順利配置之後，在 UAG 設備 Web GUI 中應將狀態視為綠色。

    UAG 設定摘要

  28. 登入連線伺服器 Web GUI，並檢查 UAG 是否已註冊。瀏覽至設定值、伺服器，然後按一下閘道。

工作 4：選取總時程適用的 Oracle Cloud Infrastructure Load Balancer (LBaaS) 選項

若要選取適當的總時程負載平衡方法，您必須決定桌面使用者群的傳入和傳出流量模式。下列是常用的方法：

部署及設定專用 OCI 負載平衡器

本節描述為連線伺服器設定 OCI 原生 LBaaS 的步驟。如需詳細資訊，請參閱下列架構。

連線伺服器專用 LBaaS

注意：下表列出 LBaaS 的後端、監聽器以及連接埠和協定組態。

後端集 後端 監聽器 連接埠 協定
BS_443 (HTTPS) 連線伺服器 1 與連線伺服器 2 Listener_443 443 TCP
BS_4172 (PCOIP) 連線伺服器 1 與連線伺服器 2 Listener_4172 4172 TCP
BS_8443 (Blast) 連線伺服器 1 與連線伺服器 2 Listener_8443 8443 TCP

  1. 登入 OCI 主控台並瀏覽至網路，然後選取負載平衡器。將區域和區間變更為想要的區間和區域。

  2. 按一下建立負載平衡器，然後選取類型的負載平衡器。請勿選取網路負載平衡器。

  3. 輸入負載平衡器的名稱，然後針對可見性類型選取專用。在頻寬區段中，選取彈性資源配置，然後選擇所需的最小和最大頻寬。

  4. 選取在先前作業中建立的 VCN 和專用子網路，以代管專用 LBaaS，然後按下一步。

  5. 選取 IP 雜湊作為負載平衡原則。

    注意：請勿在此階段新增後端 (我們將於稍後執行)。

  6. 選取狀況檢查原則協定作為 TCP ，然後將連接埠變更為 443。保留間隔和逾時的預設值。按下一步來新增監聽器。

  7. 輸入監聽器的名稱，然後選取 TCP 作為您的監聽器流量類型。將 443 指定為連接埠，並保留預設設定值。

    注意：如果您計劃使用 CA 簽署的憑證，請選取 HTTPS 作為監聽器流量類型，然後上傳有效的 SSL 憑證。如需詳細資訊，請參閱 OCI LBaaS 文件。

  8. 按一下送出，然後等待負載平衡器狀態變成綠色。

  9. 根據此段落之前顯示的表格，新增後端和監聽器。

  10. 記下 LBaaS 專用 IP，並建立將稱為 Horizon 連線伺服器之 VIP URL 的內部 DNS 記錄。

    1. 新增目標類型為 NSX 覆疊 VIP 之專用 LBaaS 子網路的路由規則。下列影像顯示專用 LBaas 的路由表。範例顯示 192.168.0.0/16 是管理 NSX 覆疊子網路，而 10.50.0.131 是 NSX Edge Uplink VLAN 的上傳介面。這將涵蓋所有三個重疊區段。

      圖像

    2. 更新專用 LBaaS 子網路安全規則，以接受 NSX 覆疊區段的通訊。下列影像顯示專用 OCI 負載平衡器的安全清單。安全規則接受從 NSX 覆疊子網路到 LBaaS 的通訊。

      傳入：

      圖像

      傳出：

      圖像

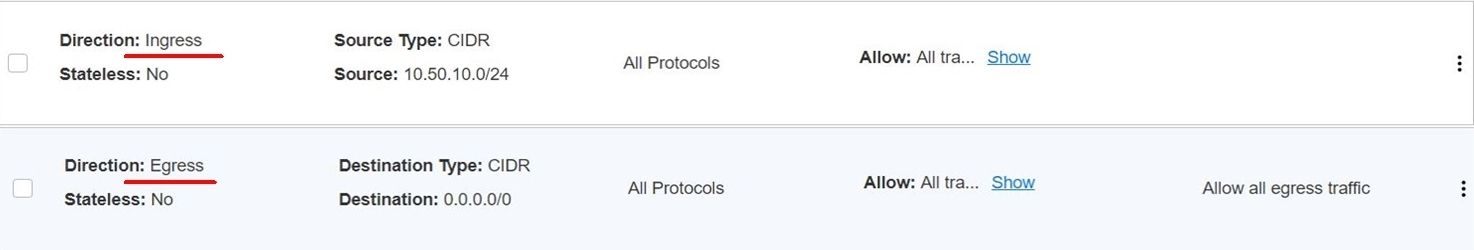

    3. 更新 NSX-Edge-Uplink1 的網路安全群組，以接受來自 LBaaS 專用子網路的通訊。下列影像顯示 NSX-Edge-Uplink1 網路安全群組，其中 10.50.10.0/24 是 LBaaS 專用子網路 CIDR。

      圖像

部署及設定公用 OCI 負載平衡器

本節描述為 UAG 外部存取設定 OCI 原生 LBaaS 的步驟。如需詳細資訊，請參閱下列架構。

適用於 UAG 設備的公用 LBaaS

注意：下表列出 LBaaS 的後端、監聽器以及連接埠和協定組態。

後端集 後端 監聽器 協定 連接埠
BS_443 (HTTPS) Unified Access Gateway 1 與 Unified Access Gateway 2 Listener_443 TCP 443

  1. 登入 OCI 主控台並瀏覽至網路，然後選取負載平衡器。將區域和區間變更為想要的區間和區域。

  2. 按一下建立負載平衡器，然後選取負載平衡器作為類型。請勿選取網路負載平衡器。

  3. 輸入負載平衡器的名稱，並選取公用作為可見性類型。按一下保留的 IP 位址，然後選取建立新的保留 IP 位址。輸入 IP 名稱並選取區間。

  4. 在頻寬區段中，選取彈性資源配置，然後選擇所需的最小和最大頻寬。

  5. 選取在先前工作中建立的 VCN 和公用子網路，以代管公用 LBaaS，然後按下一步。

  6. 選取 IP 雜湊作為負載平衡原則。

    注意：請勿在此階段新增後端，我們將於稍後執行。

  7. 在指定狀況檢查原則段落中，選取 TCP ，然後將連接埠變更為 443。保留間隔和逾時的預設值。按下一步來新增監聽器。

  8. 輸入監聽器的名稱，然後選取 TCP 作為您的監聽器流量類型。指定連接埠 443 並保留預設設定值。

    注意：如果您計劃使用 CA 簽署的憑證，請選取 HTTPS 作為監聽器流量類型，然後上傳有效的 SSL 憑證。如需詳細資訊，請參閱 OCI LBaaS 文件。

  9. 按一下送出，然後等待負載平衡器狀態變成綠色。

  10. 根據此段落之前顯示的表格，新增後端和監聽器。

  11. 記下 LBaaS 公用 IP，然後建立外部 DNS 記錄以供公用存取 VDI 基礎架構。

  12. 新增公用 OCI 負載平衡器子網路的路由表項目。

    下圖顯示公用 LBaaS 子網路的路由表項目。

    網際網路閘道的 LBaaS 路由表項目

    下圖顯示 VLAN-SDDC-UAG 的路由表項目。我們會在建立 UAG VLAN 時涵蓋此步驟。如果您遵循 UAG VLAN 建立步驟，您應該會在 UAG VLAN 的路由表中看到類似的路由項目。

    UAG VLAN 的路由表項目

    下圖顯示公用 LBaaS 的網路通訊安全清單和網路安全群組規則。在此範例中，10.50.3.0/24 是 Horizon UAG 設備的 VLAN 子網路。

    公用 LBaaS 安全清單

    下圖顯示 SDDC UAG VLAN 的網路安全群組。在初始步驟中，UAG VLAN 建立處理程序已涵蓋此步驟。如果您遵循 UAG VLAN 建立步驟，則應會看到類似以下影像的網路安全群組。

    UAG VLAN 的網路安全群組

在您完成公用和專用 OCI 負載平衡器組態之後，即可使用 Horizon 從屬端測試 Horizon 設定。
