建立適用於 Apache Airflow 的 OCI DevOps 管線，然後使用 Helm 進行部署

簡介

這是六個部分教學課程系列的五部分，其中顯示如何使用 Golang 微服務 (表示使用 OCI SDK、OCI-CLI、資源管理程式、OCI DevOps 和 Helm) 在 OKE 叢集上部署一組暫時資源，以部署和毀棄 Apache Airflow。

目標

在本教學課程中，您將瞭解如何為 Apache Airflow 建立 OCI DevOps 管線，然後使用 Helm 進行部署。

必要條件

• 第 4/6 部分 - 建立 OCI DevOps 管線以建立並部署 Golang 微服務，完成此學習路徑中的上一個教學課程

作業 1：建立 Apache Airflow 的 DevOps 使用者自建物件

建立 DevOps 組建管線之前，必須先建立將與組建結果 (Helm 套裝程式和容器映像檔) 連線的使用者自建物件。

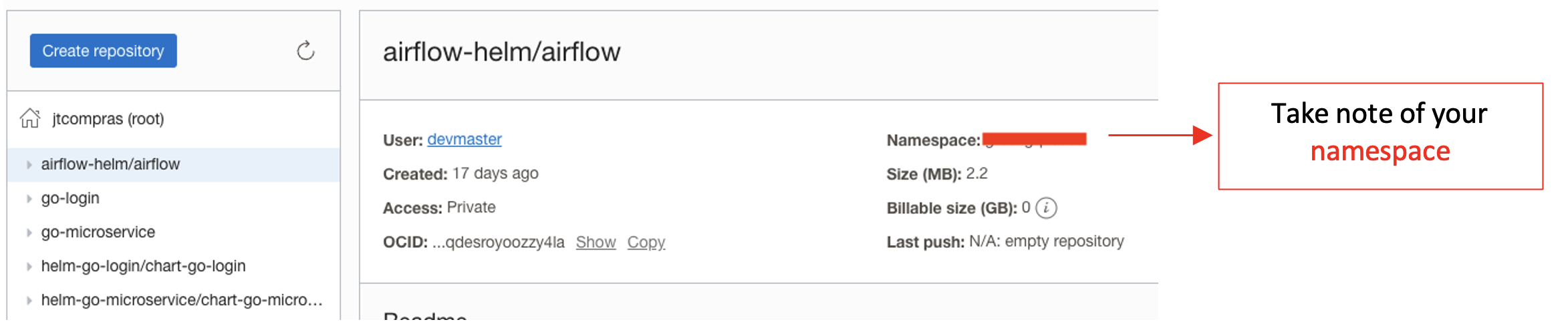

1. 前往您為此教學課程建立的 OCI 登錄。



2. 前往您的 DevOps 專案頁面，按一下使用者自建物件，然後按一下新增使用者自建物件。請填寫下列資訊。

   • 相關資訊環境：這是 Kubernetes 資訊清單，用於實行氣流的輸入。

   • 名稱： airflow-ingress

   • 類型：Kubernetes 資訊清單

   • 使用者自建物件來源：內嵌

   • 在值欄位中貼上下方的內容。

     apiVersion: networking.k8s.io/v1
     kind: Ingress
     metadata:
      generation: 1
      name: airflow-ingress
      namespace: airflow
     spec:
      ingressClassName: nginx
      rules:
      - host: ${APP_HOST}
        http:
          paths:
          - backend:
              service:
                name: airflow-web
                port:
                  number: 8080
            path: /
            pathType: ImplementationSpecific



3. 重複步驟 2 並填寫下列資訊。

   • 相關資訊環境：這是 Kubernetes 資訊清單，用於實行氣流的輸入。

   • 名稱： airflow-namespace

   • 類型：Kubernetes 資訊清單

   • 使用者自建物件來源：內嵌

   • 在值欄位中貼上下方的內容：

     apiVersion: v1
     kind: Namespace
     metadata:
       name: airflow



4. 重複步驟 2 並填寫下列資訊。

   • 內容：這是 Helm 圖表登錄位置。
   • 名稱： helm-airflow
   • 類型：Helm Chart
   • Helm 圖表 URL：oci://gru.ocir.io/yournamespace/airflow-helm/airflow
   • 版本： 8.6.1

   注意：請記得從您的 OCI 登錄取代日誌空間。此登錄是建立在此教學課程的較早階段。

5. 重複步驟 2 並填寫下列資訊。

   • 內容：這是氣流部署的 Helm 值。

   • 名稱： values-airflow-helm

   • 類型：一般使用者自建物件

   • 使用者自建物件來源：內嵌

   • 在值欄位中貼上下方的內容。這會強制部署至新的 node-pool。

     nodeSelector:
     name: extra_workload

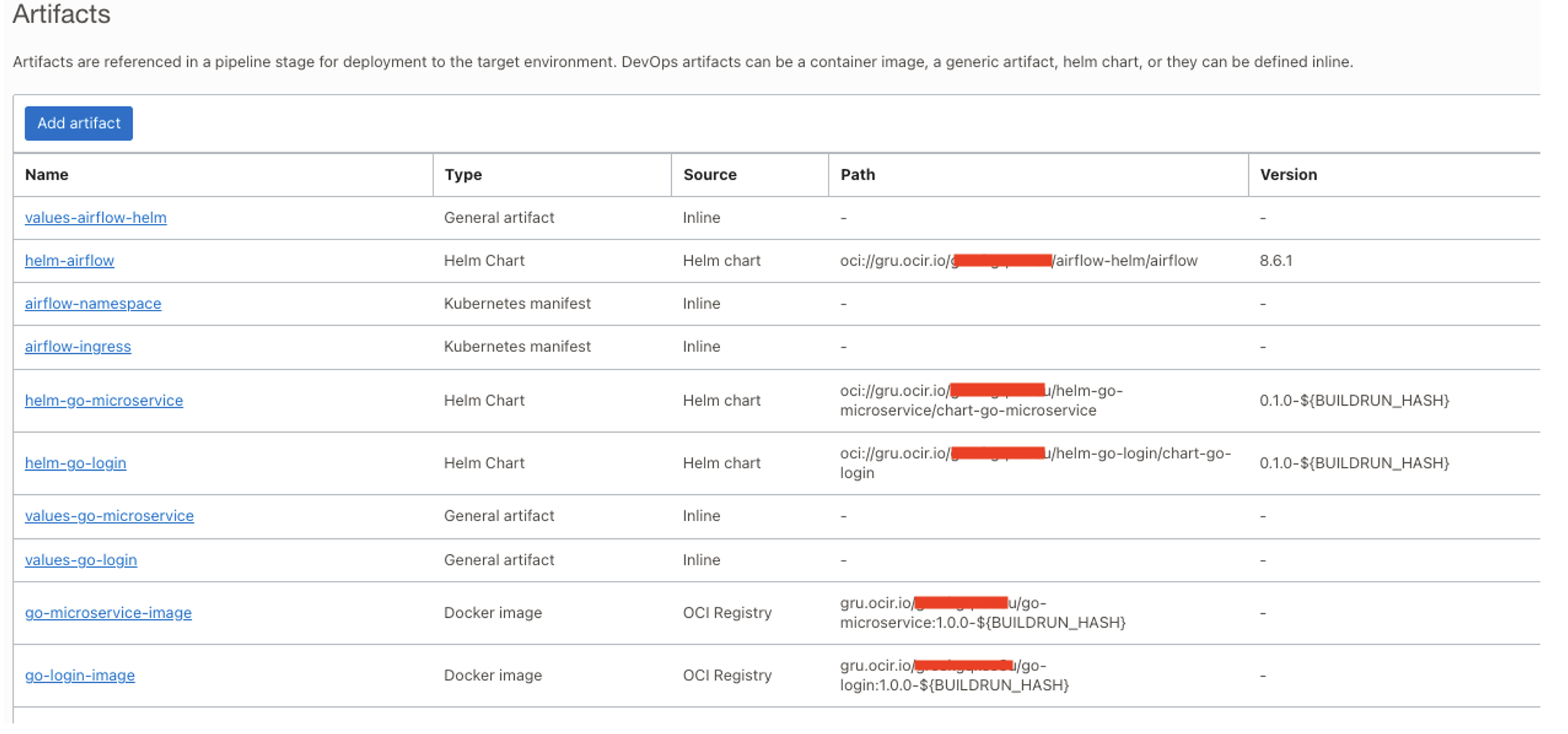

此時，您應該要有下列使用者自建物件。

作業 2：建立氣流的 DevOps 組建管線

儲存庫中沒有任何程式碼，只有 build_spec.yaml 檔案。這是因為我們將使用 Apache Airflow 的官方 Helm 圖表。

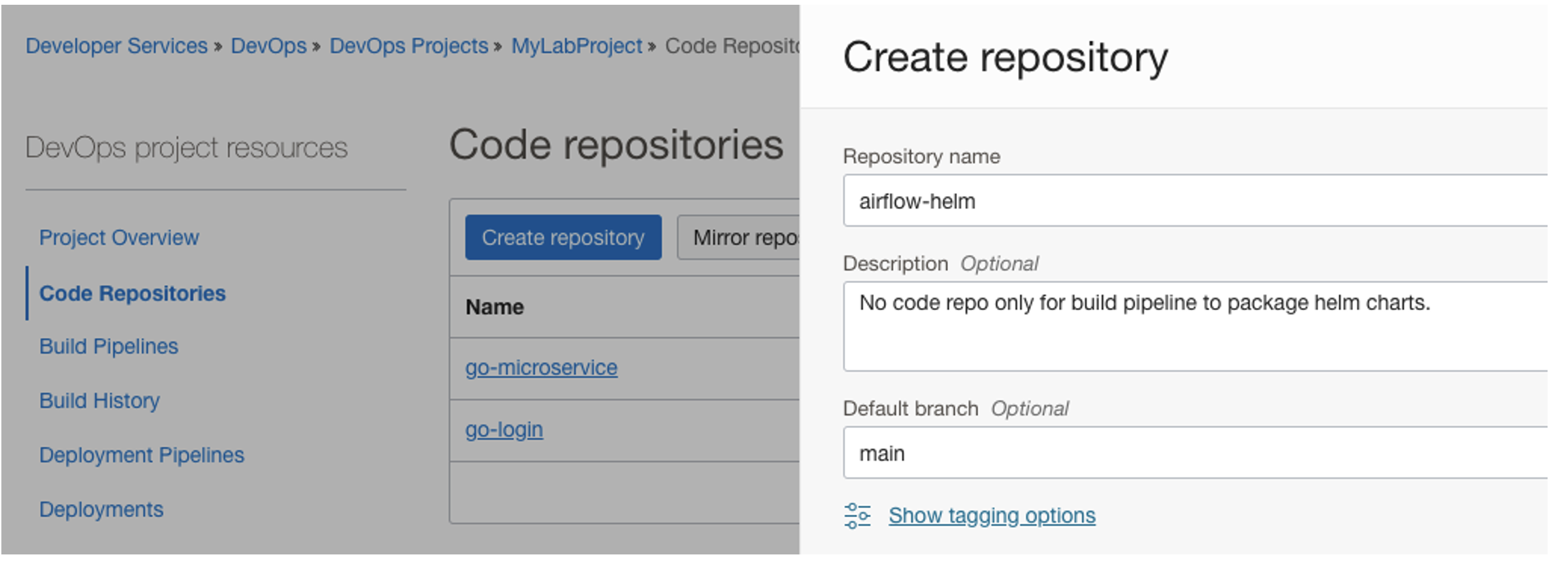

1. 前往您的 OCI DevOps 專案，按一下程式碼儲存區域，然後建立名為 airflow-helm 的儲存區域。

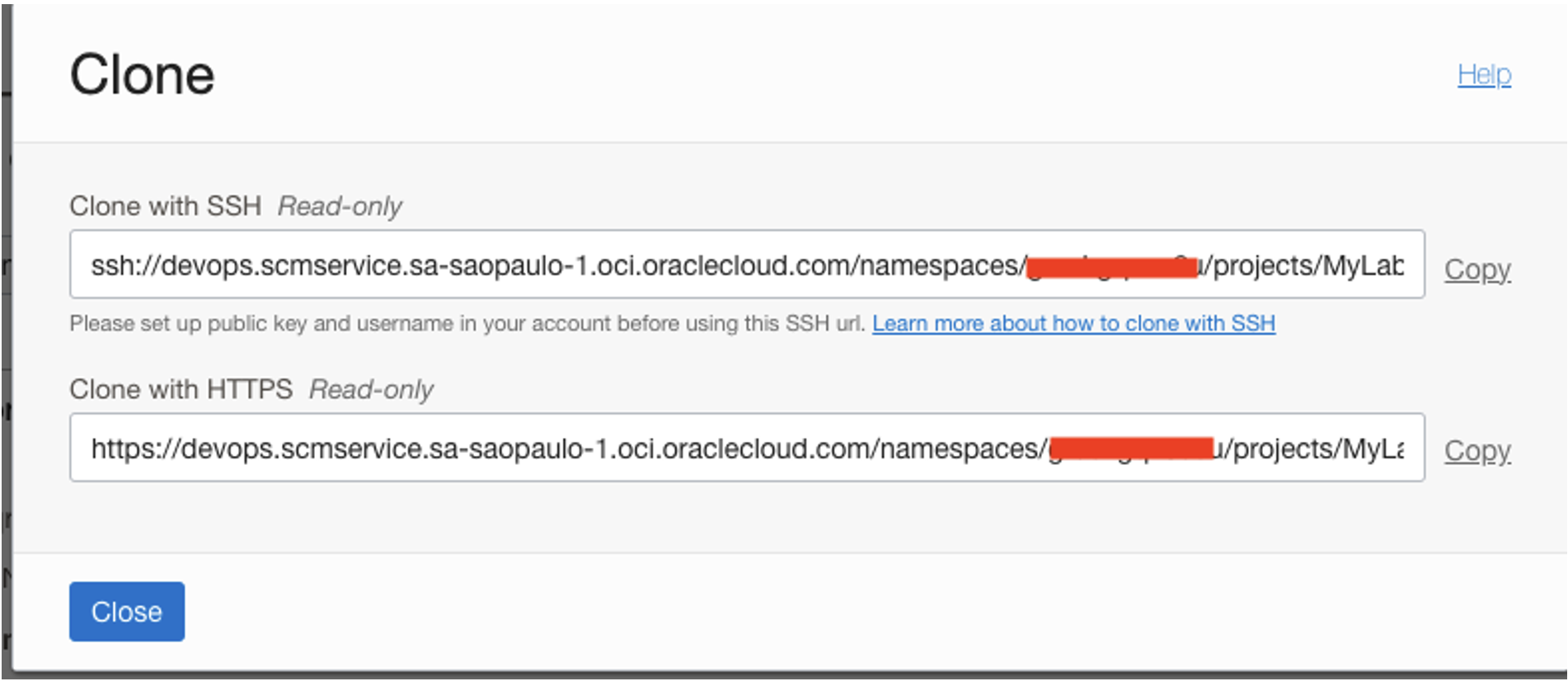

2. 按一下複製，然後記下您的儲存區域 ssh url。

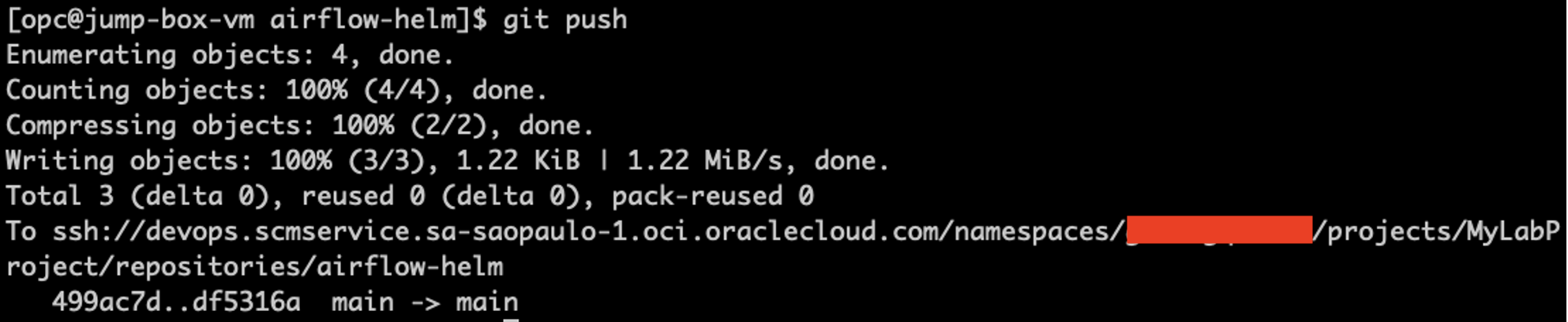

3. 請前往堡壘主機 Shell 終端機，下載 build_spec.yaml 檔案，然後將它推送至 OCI 上您自己的程式碼儲存區域。

   cd $HOME
   git clone <your ssh code repository>
   wget https://docs.us.oracle.com/en/learn/resource-manager-airflow-oke-part5/files/build_spec.yaml

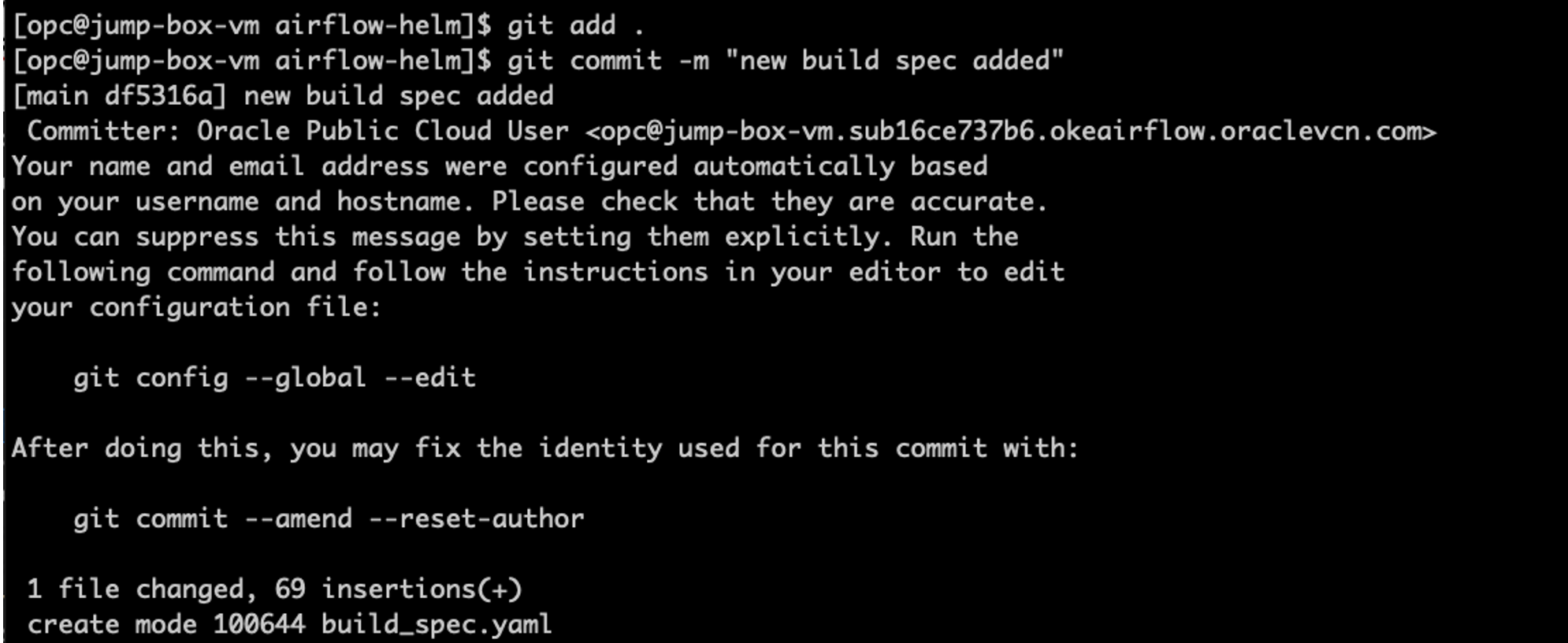

   git add .
   git commit -m "new build spec added"
   git push








作業 3：建立 Airflow-helm 的組建管線

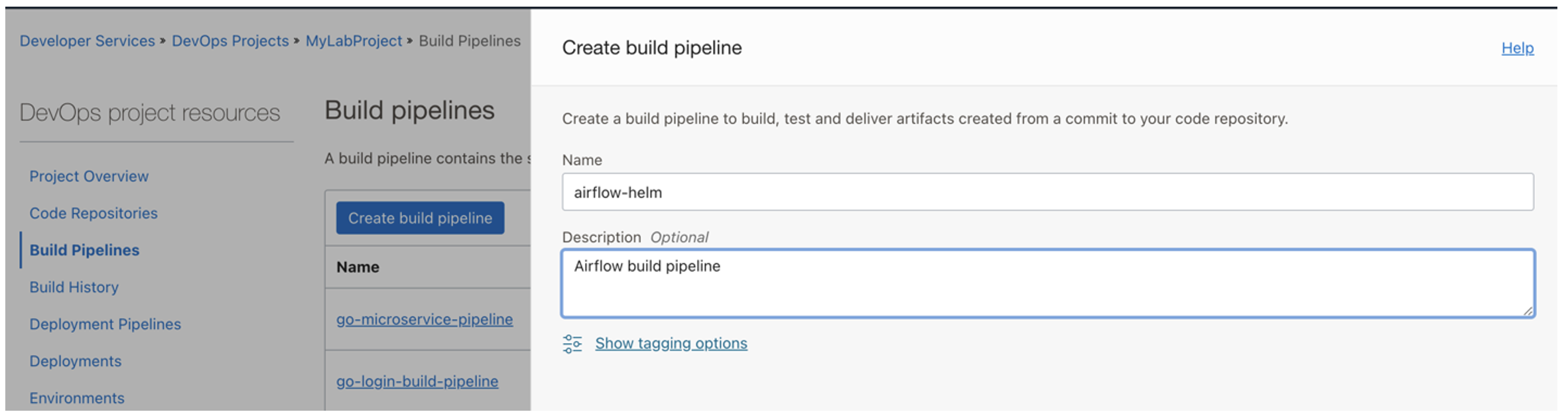

1. 前往您的 DevOps 專案，按一下組建管線，然後按一下建立組建管線。

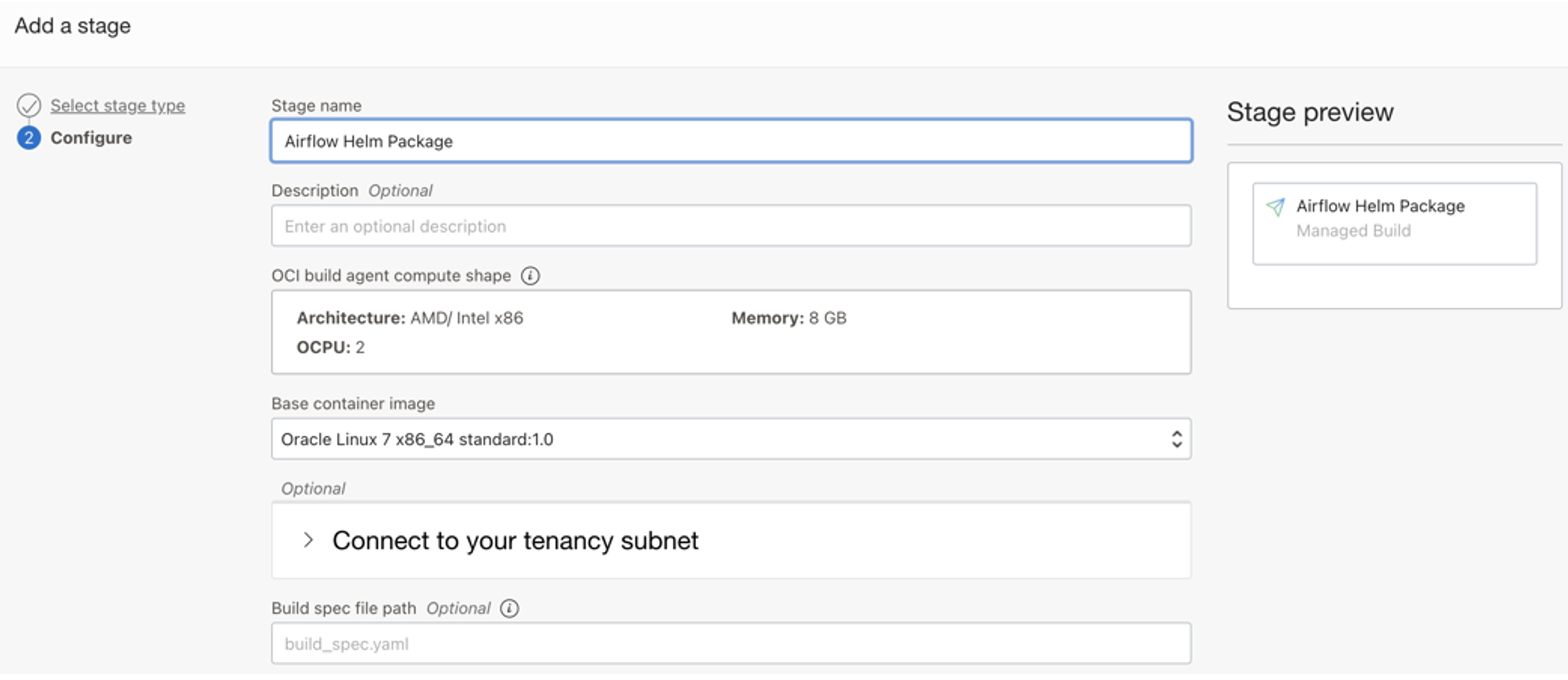

2. 按一下新增階段，然後選取受管理組建類型。

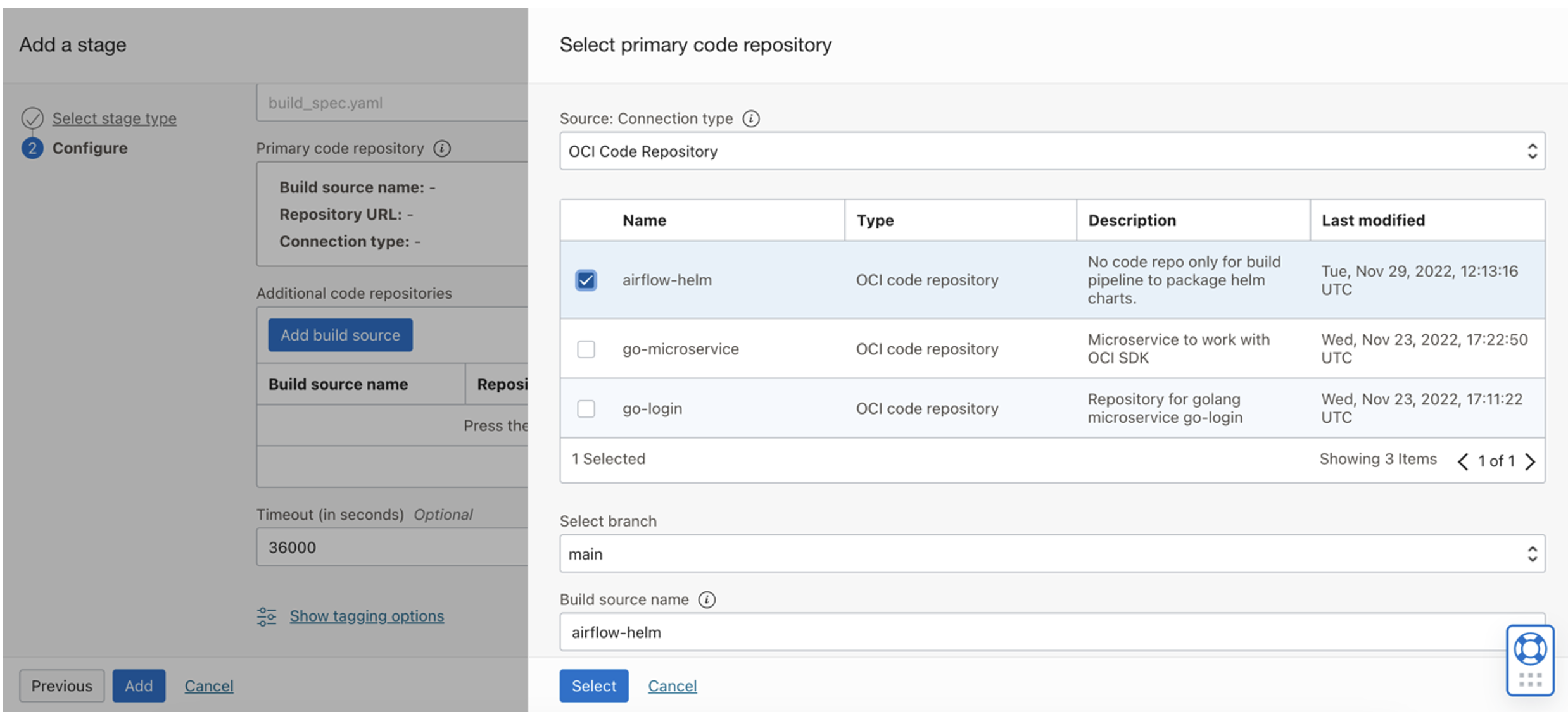

3. 選取「主要程式碼」儲存區域，然後選取 airflow-helm 。



4. 收集此氣流派管所需的保存庫加密密碼。

   1. 在 Oracle 雲端主控台上，按一下身分識別與安全，然後按一下保存庫，然後選取您的保存庫。

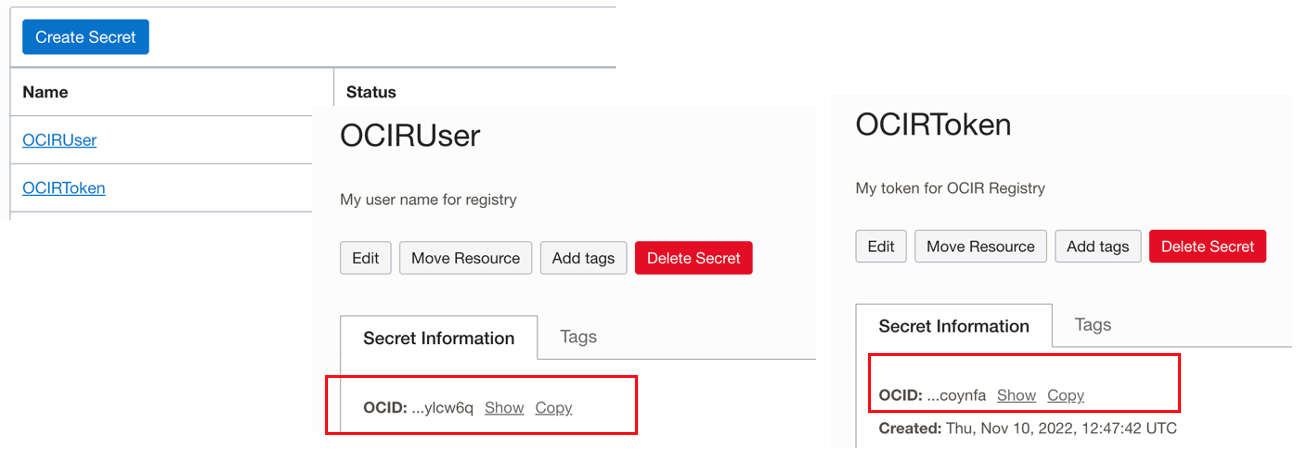

   2. 取得 OCIRUser 和 OCIRToken 加密密碼的 OCID，這是您在本教學課程前幾個步驟中建立的加密密碼。

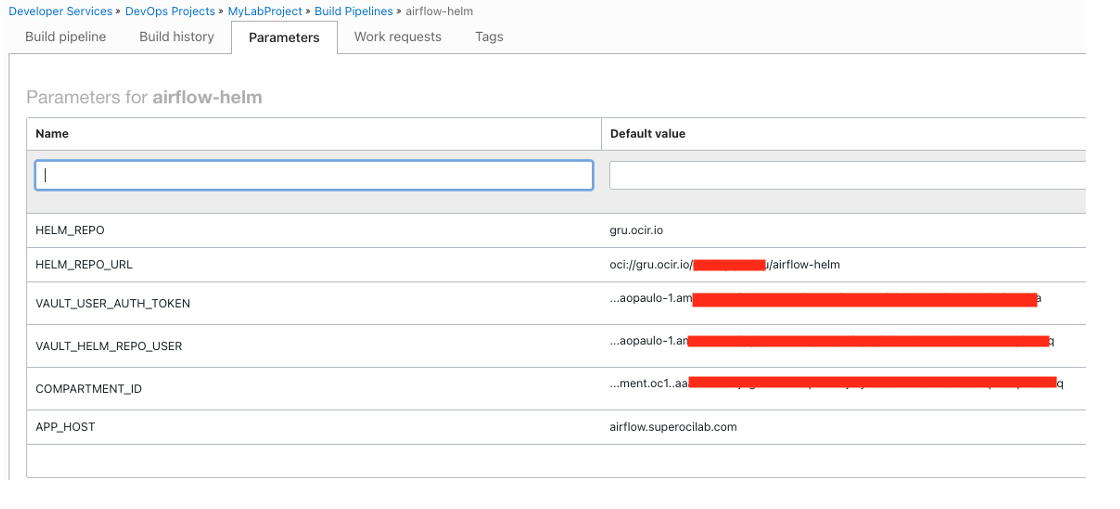

5. 前往您的 DevOps 專案，按一下組建管線，為 airflow-helm 選取您的組建管線，然後按一下參數頁籤，然後新增下列參數：

   參數名稱	值
   VAULT_HELM_REPO_USER	取得您登錄使用者的保存庫加密密碼 OCID OCIRUser
   VAULT_USER_AUTH_TOKEN	取得您登錄權杖 OCIRToken 的保存庫加密密碼 OCID
   COMPARTMENT_ID	取得您的區間 OCID
   HELM_REPO	gru.ocir.io
   HELM_REPO_URL	oci://gru.ocir.io/your_namespace/airflow-helm
   APP_HOST	airflow.superocilab.com

   注意：請確定您在 REPO URL 上正確設定您的區域。本教學課程為 "gru.ocir.io" 。

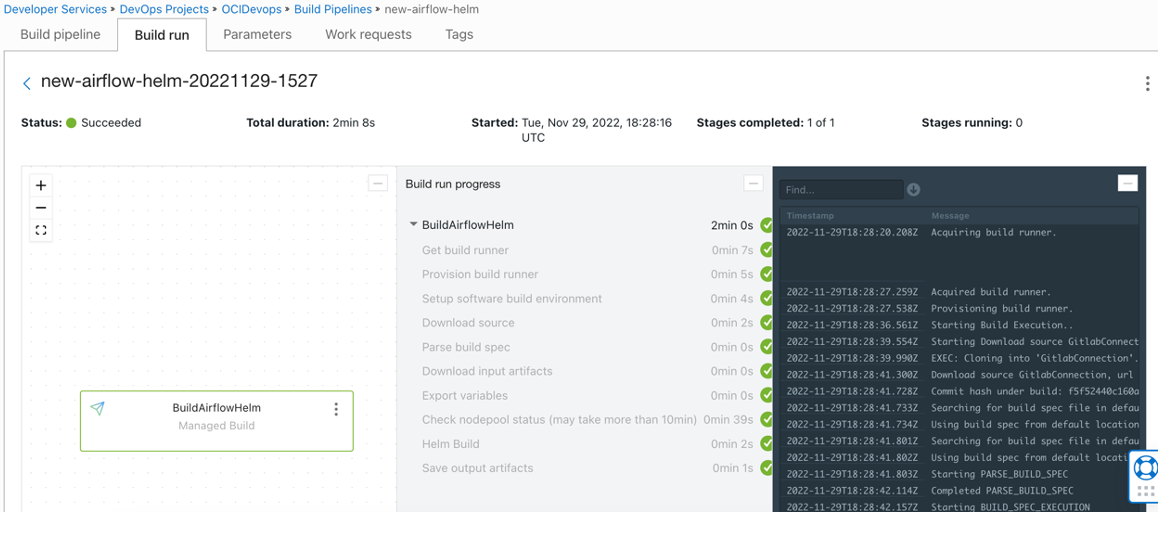

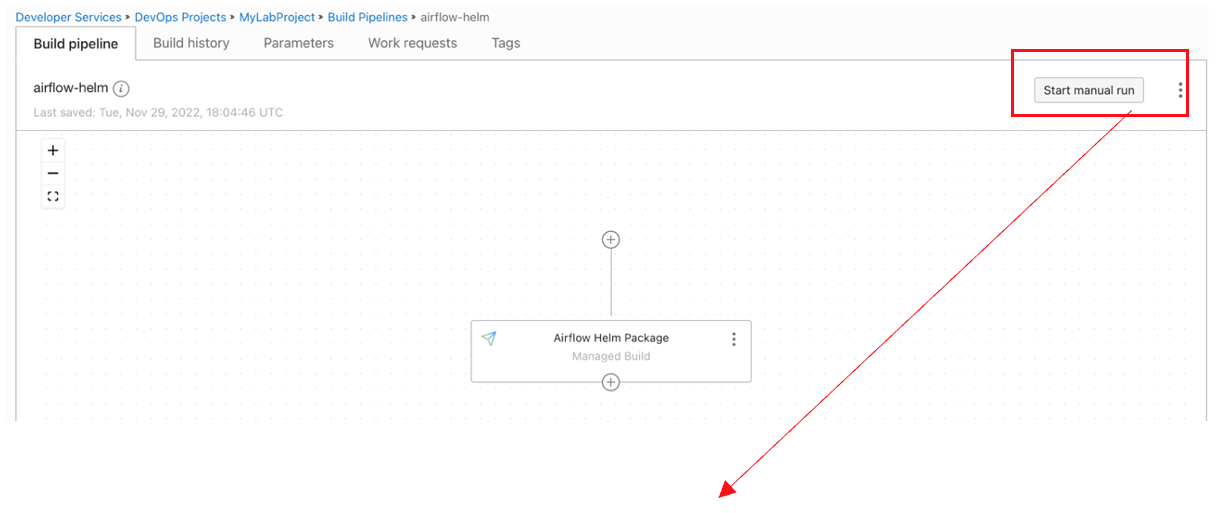

6. 按一下組建管線頁籤，然後按一下開始手動執行以手動執行組建管線。



作業 4：建立 Airflow-helm 的部署管線

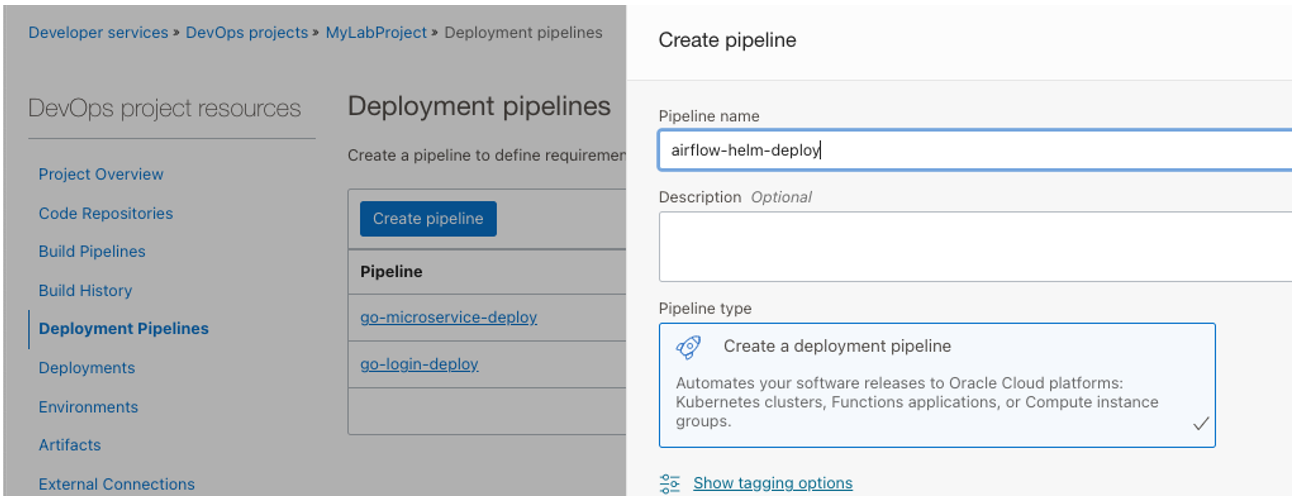

1. 前往您的 DevOps 專案，按一下部署管線，然後建立一個名為 airflow-helm-deploy 的新管線。

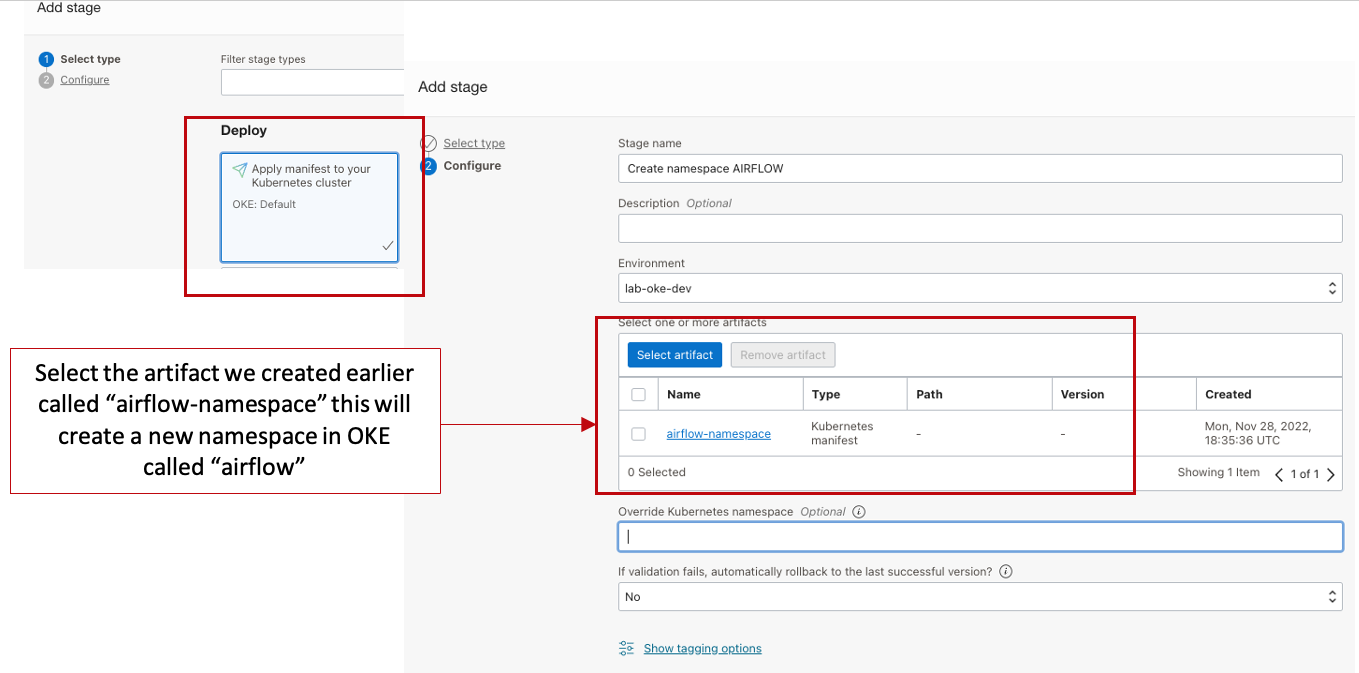

2. 建立新階段以在 OKE 中建立新命名空間，選取套用資訊清單至您的 Kubernetes 叢集。



3. 建立新階段以在 OKE 中安裝氣流，選取套用資訊清單至您的 Kubernetes 叢集。

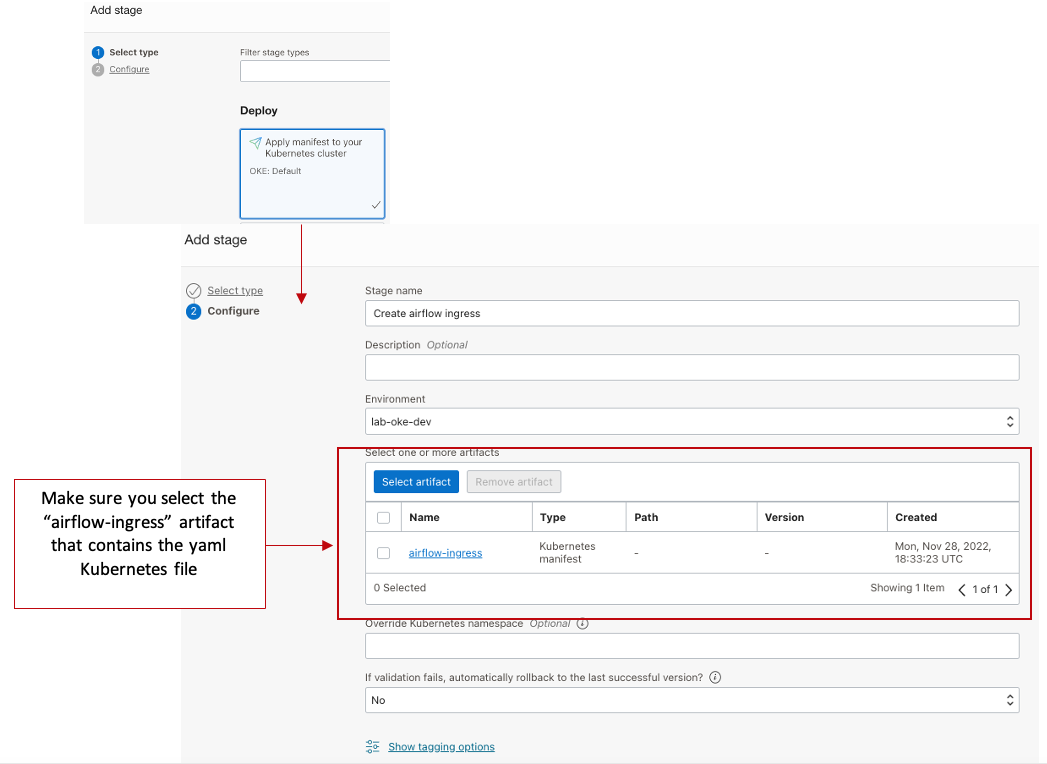

4. 建立新階段以在 OKE 中建立通風輸入，選取套用資訊清單至您的 Kubernetes 叢集。由於我們設定了壓力控制器，從外部 OKE 存取我們的微服務，因此也需要設定氣流。

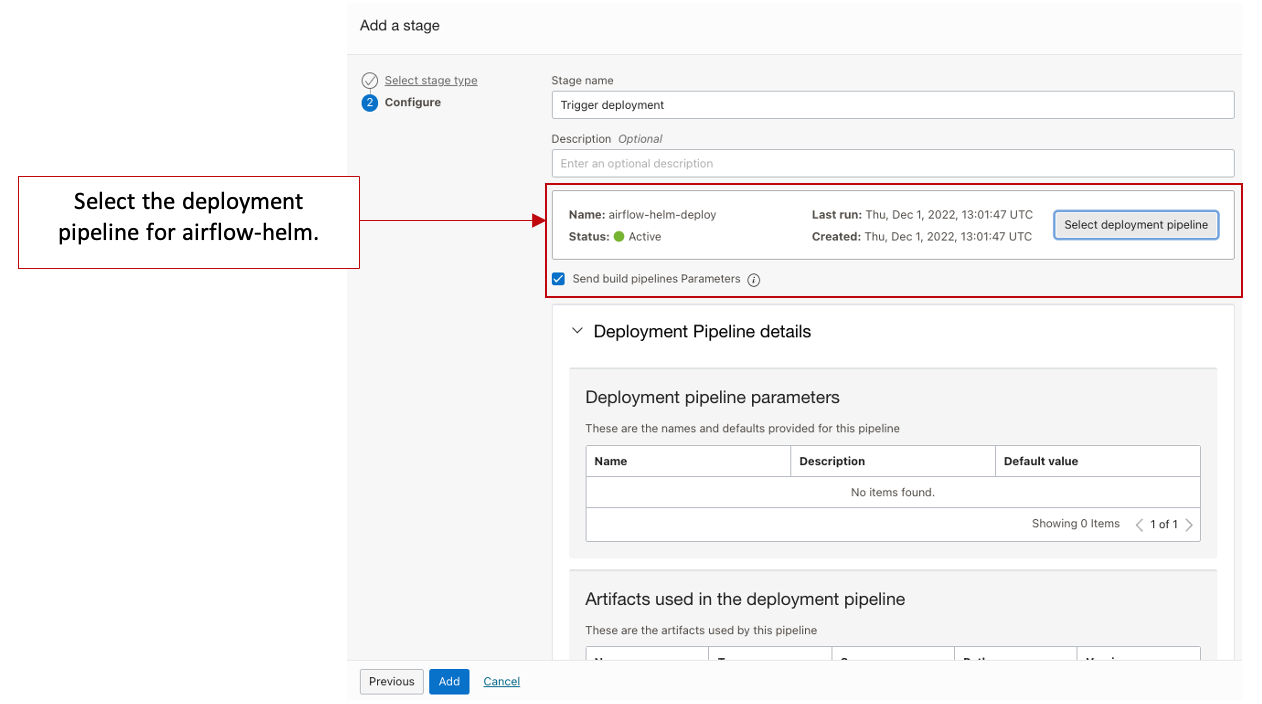

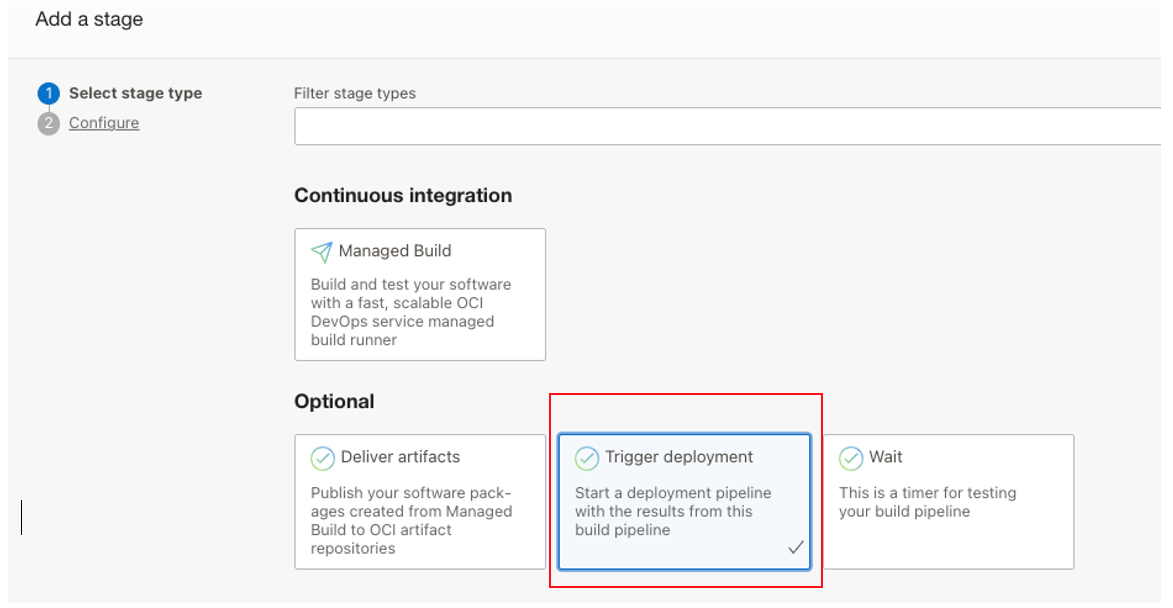

5. 更新您的氣流組建管線，並新增觸發程式以進行部署。為了在組建管線完成後自動啟動部署，我們需要在 airflow-helm 組建管線上新增觸發程式。

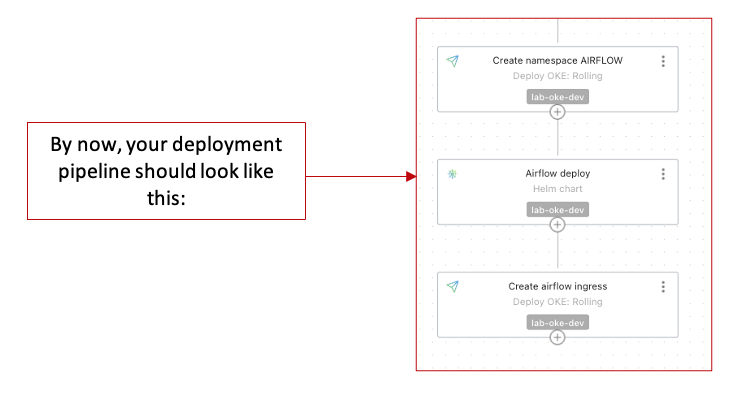

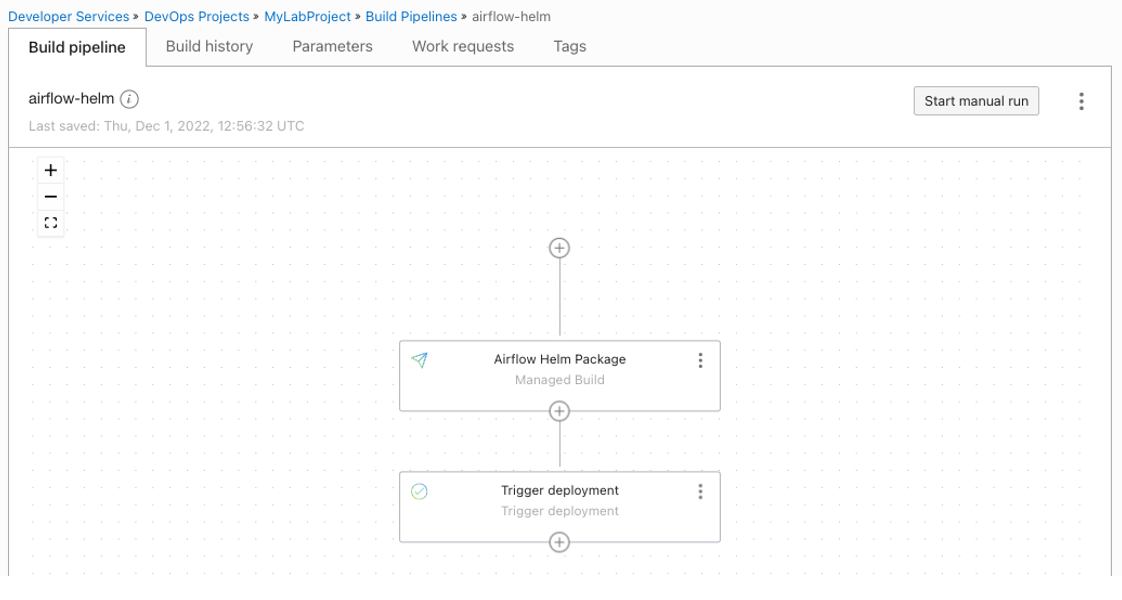

您的組建管線現在應該如下所示。

作業 5：設定 go-microservice 參數

現在我們需要設定 go-microservice ，才能觸發氣流最近建立的組建管線。

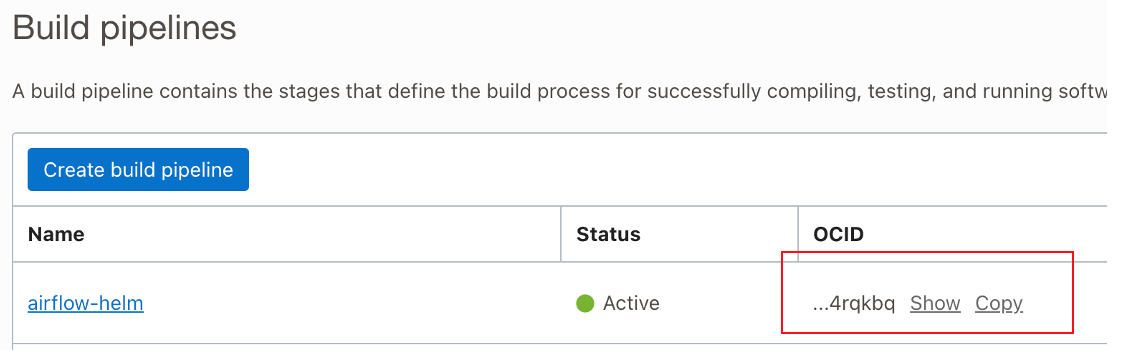

1. 前往您的 DevOps 專案，按一下組建管線，並記下 airflow-helm 組建管線的 OCID。

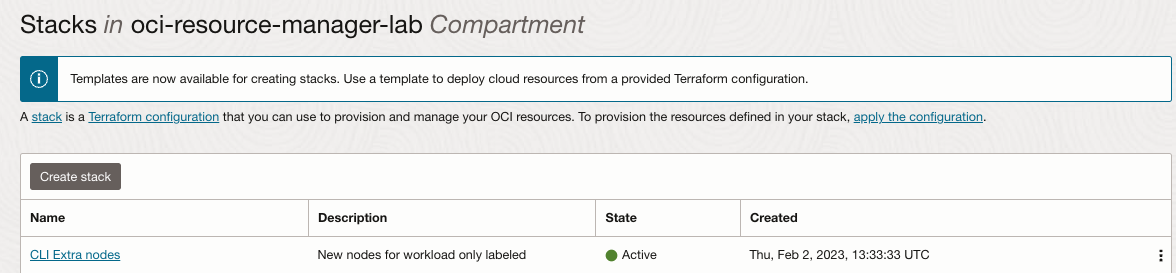

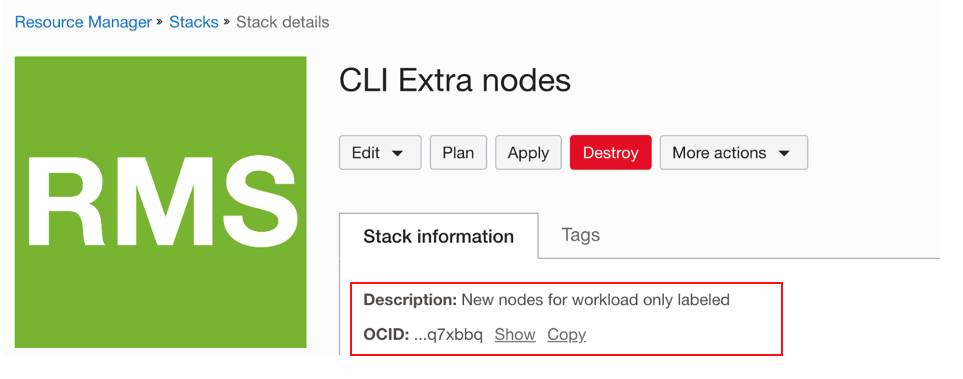

2. 在 Oracle 雲端主控台上，按一下「資源管理程式」下的開發人員服務，按一下堆疊，選取 CLI 額外節點堆疊，並記下 OCID 。





3. 在 go-microservice 代碼內設定變數。

   注意：Go-microservices 是一組程式碼，可與 OCI 資源互動。由於我們剛為氣流建立了建構管道，因此需要讓 go-microservices 知道它需要呼叫的建置管道。因此，我們會對 OKE 中容器內插入的組態對應值進行一些變更。

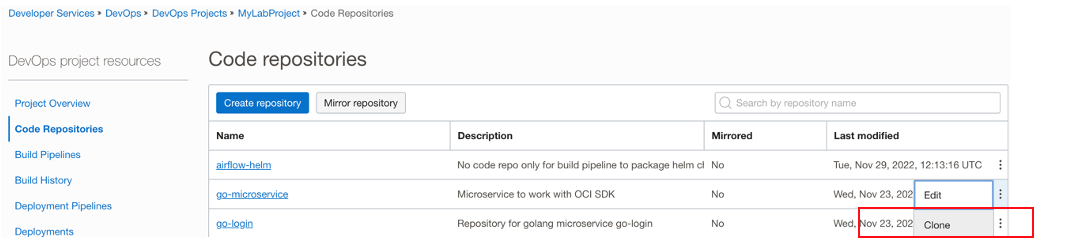

   • 取得 OCI 程式碼儲存區域的 go-microservice ssh URL。



   • 開啟堡壘主機蹦現面板主控台，並編輯 go-microservice 程式碼儲存區域中的 configmap/values.yaml 檔案。

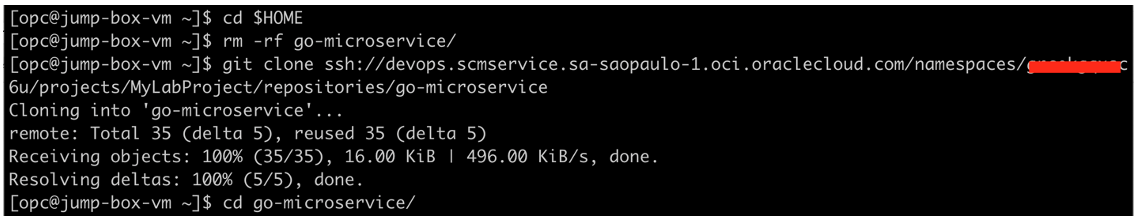

     cd $HOME
     rm -rf go-microservice
     git clone your_repo_ssh_url
     cd go-microservice
     vi chart-go-microservice/configmap/values.yaml




   • 在 configmap/values.yaml 檔案的結尾新增下列新變數。

     ENV_RM_STACK_ID: "<paste your stack ocid>"
     ENV_DEVOPS_BUILD_ID: "<paste your build pipeline ocid"

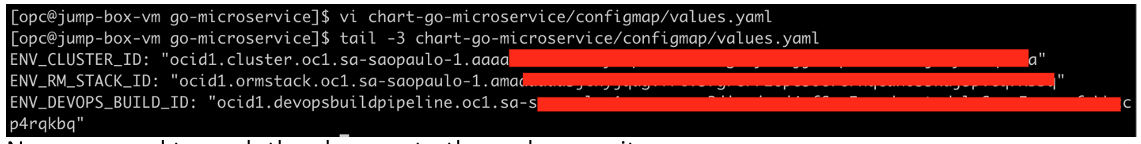

   • 檢查檔案的最後 3 行，並確定您新增了最後兩個變數。

     tail -3 chart-go-microservice/configmap/values.yaml

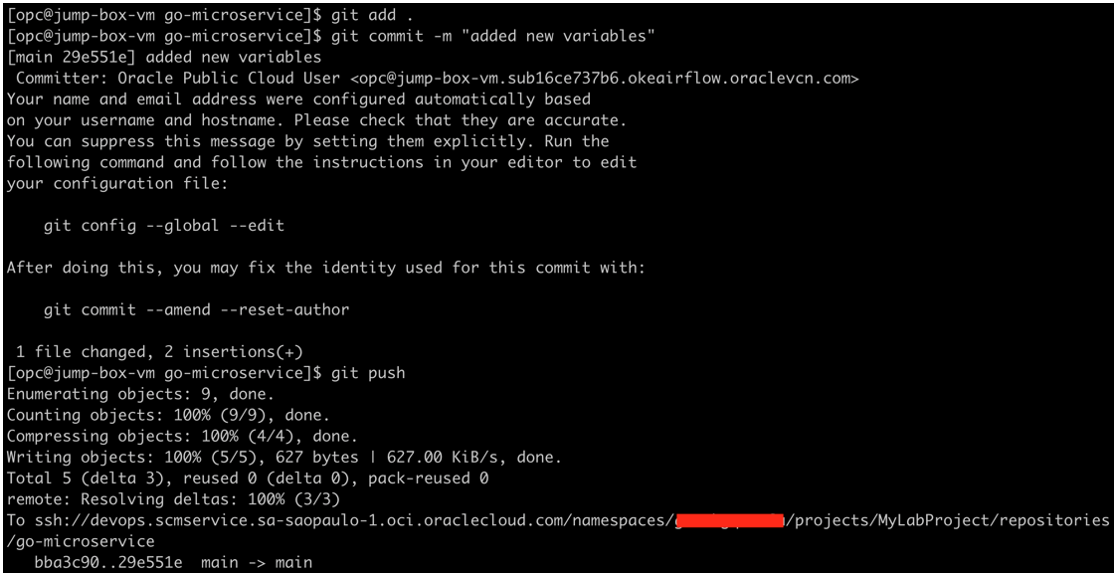

   • 現在，我們需要將變更植入程式碼儲存區域：

      git add .
      git commit -m "added new variables"
      git push





4. 前往您的 DevOps 專案，選取建立管線，然後按一下 go-microservice-pipeline 。

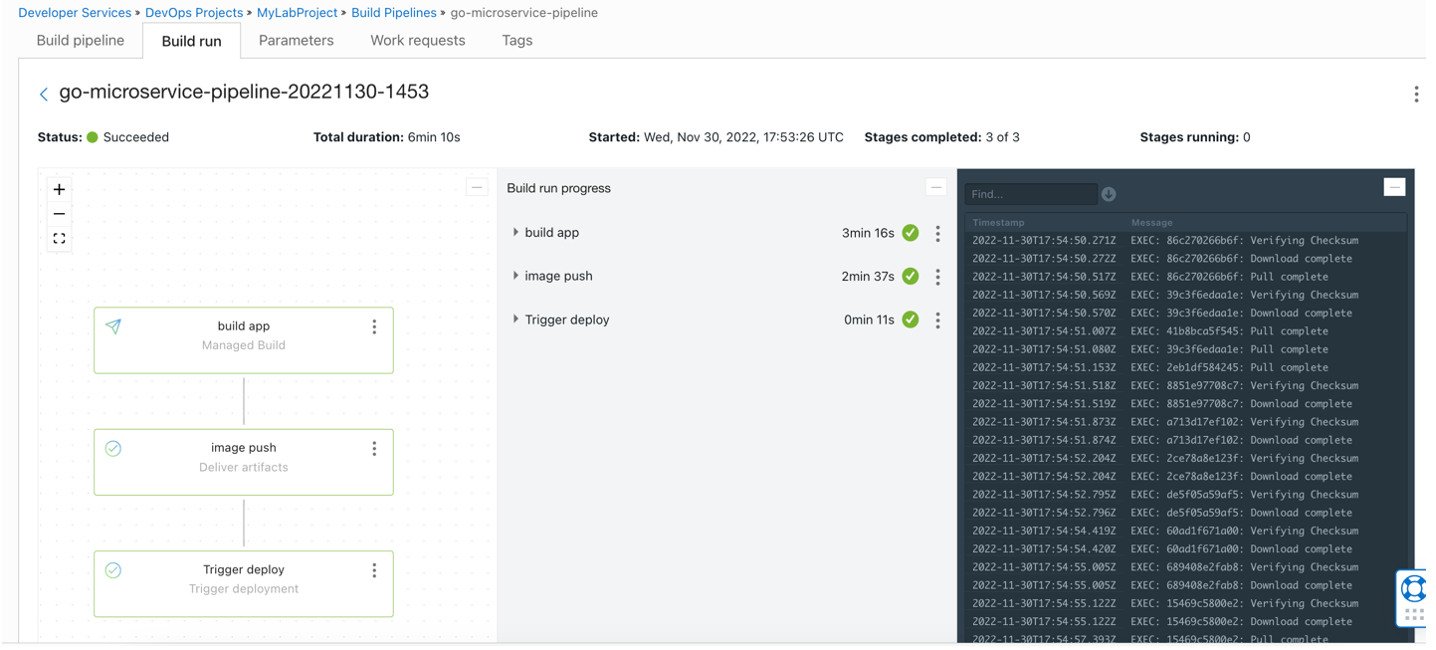

   1. 按一下開始手動執行，即可重新執行 go-microservice 的組建管線，並確定組態對應的變更會生效，並且會插入至執行中的容器中。

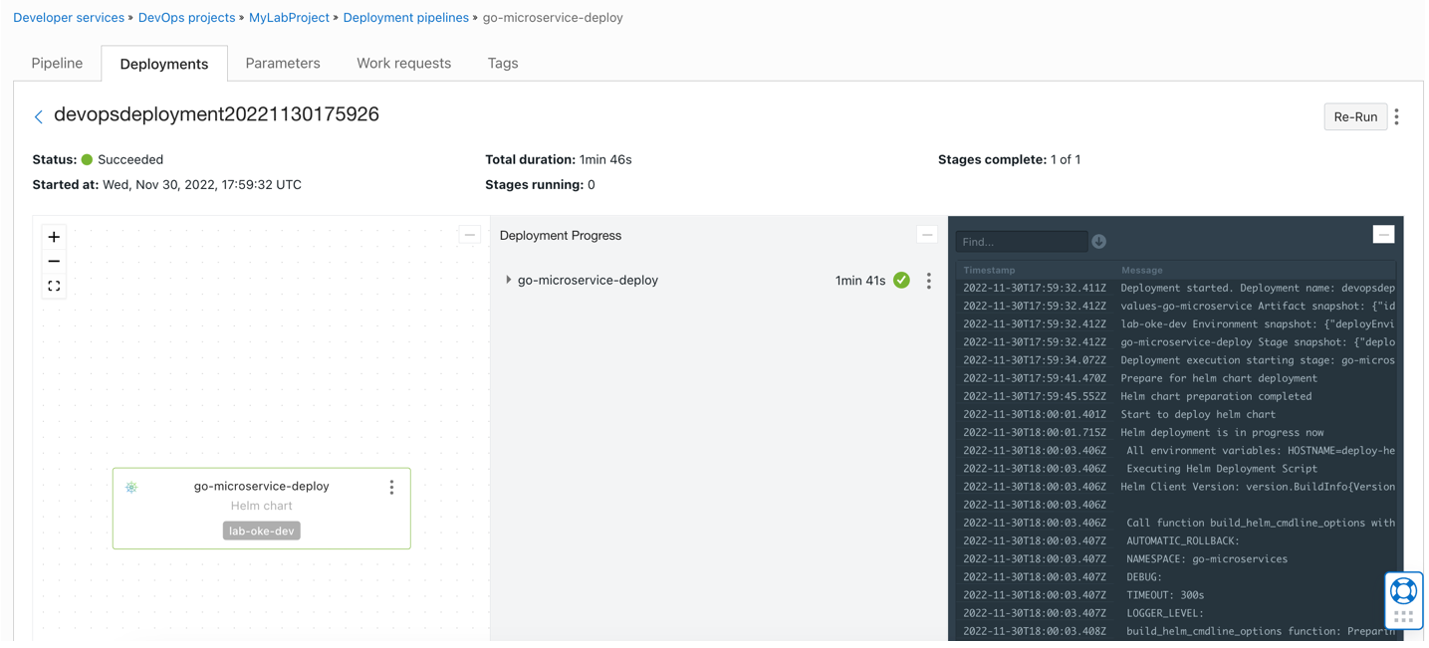

   2. 然後檢查此組建管線觸發的部署管線。



您的行動微服務現在已準備好上手了！

下一步

若要繼續前往此學習進程的下一個教學課程，請按一下此處。
