Raccordement de câbles en cuivre
Effectuez cette procédure si vous ne prévoyez pas d'installer un transcepteur dans le HBA universel. Vous pouvez utiliser n'importe quel câble en cuivre Twin-Ax SFP+ à raccordement direct pour relier des périphériques au HBA universel.
- Insérez l'une des extrémités des câbles en cuivre dans les baies SFP+ libres sur le HBA universel.
Vérifiez que les câbles sont entièrement insérés et fixés.

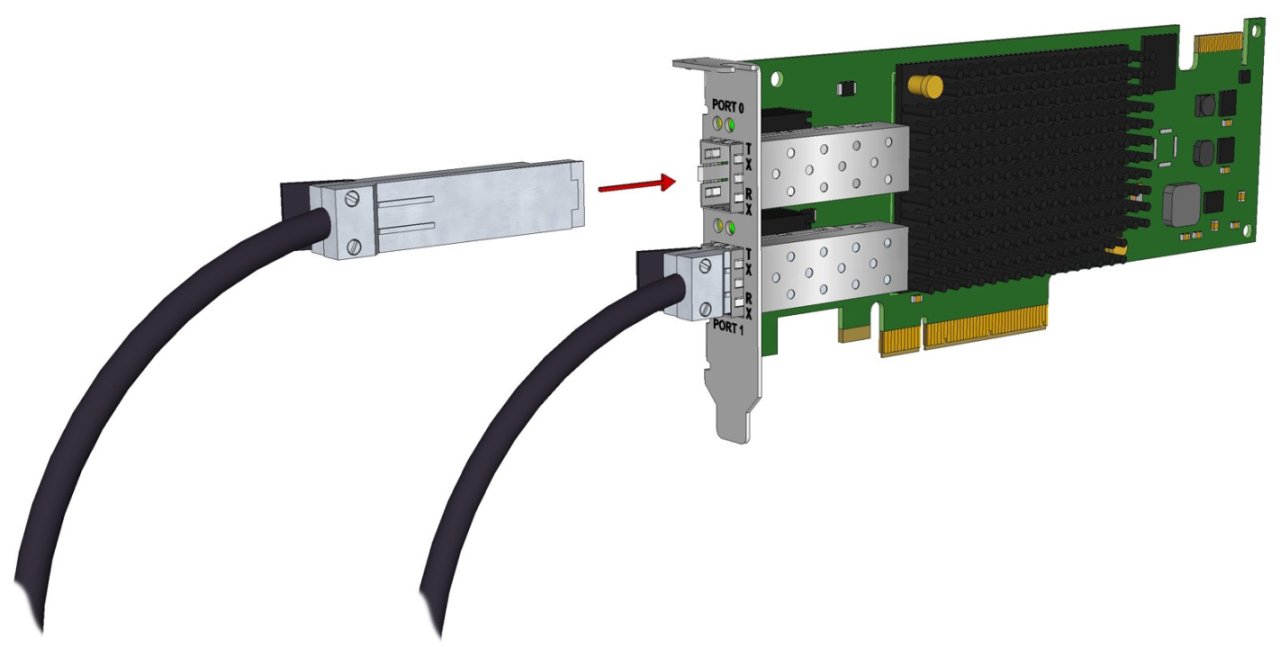

La Figure 2–7 illustre la connexion du HBA universel à l'aide d'un câble en cuivre.
Figure 2-7 Connexion du câble en cuivre
- Après avoir raccordé les câbles en cuivre au HBA universel, insérez l'autre extrémité des câbles dans les baies SFP+ libres de périphériques FC ou FCoE.
