はじめに

本章では、Sun WorkShop Visual のメークファイル生成機能について説明します。Sun WorkShop Visual は、単純メークファイルあるいはテンプレート付きメークファイルの 2 種類を作成することができます。単純メークファイルは局所的な .xd ファイルに対する構築規則だけを含んでいるため、単一のファイル構成のアプリケーションにのみ役立ちます。テンプレート付きメークファイルを更新して、以前の作業を書き換えることなくファイルを追加することができるため、多くの生成ファイルとは異なり、編集および再生成によって以前の作業内容が失われることはありません。

本章では、デザインに対してコードを生成するときに使用できるメークファイルオプションについて説明します。また、簡単な学習例を使用して、テンプレート付きメークファイルを作成し、アプリケーションに第 2 のデザインファイルが追加された場合にメークファイルを更新するための指示について、段階を追って説明していきます。この学習例によって、Sun WorkShop Visual のメークファイル生成機能について十分理解することができます。

メークファイル生成オプション

「メークファイル」テキストボックスの横の 「オプション」 ボタンを押すと、図 19-1 に示すようなダイアログが表示されます。

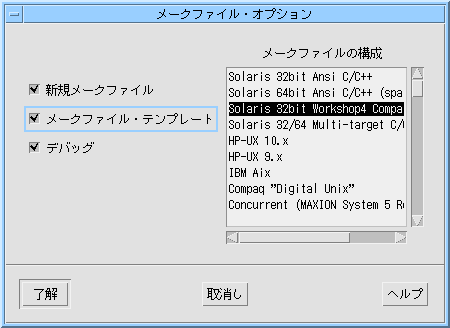

図 19-1 「メークファイル・オプション」 ダイアログ

このダイアログには、「新規メークファイル」、「メークファイル・テンプレート」、「デバッグ」という 3 つのトグルとスクロールリストがあります。「デバッグ」 をオンにするとコンパイラに送られるフラグリストに -g フラグが追加されて、デバッグ用のアプリケーションのバージョンを構築することができます。

Solaris 32/64 Multi-target C/C++ (sparc)

Solaris 32bit Ansi C/C++

Solaris 64bit Ansi C/C++ (sparc)

Solaris 32bit Workshop4 Compatible C++

初期メークファイルの作成

第 1 段階では、デザインを作成し、デザインに対する C コードを生成して初期メークファイルを作成します。ここでは、Sun WorkShop Visual の一般的な使用方法についての知識があることを前提に説明を進めます。

1. 新しいディレクトリ myapp を作成します。このディレクトリを現作業ディレクトリとして Sun WorkShop Visual を起動します。

2. 図 19-2 に示すウィジェット階層を構築します。

これは、ボタンを含むフォームを持つアプリケーションシェルです。

図 19-2 メインプログラムのウィジェット階層

3. プッシュボタンに活性化コールバックである button_pressed を指定します。

メークファイルを作成する前に、それに含めるコードファイルを生成する必要があります。コードファイルを生成すると、デザインファイルでそのコードファイルの名前が設定されます。この作業が行われるまでは、メークファイル生成機能はファイルの名前を識別することができません。したがって、ファイルをメークファイルに追加することもできません。

4. 「コード生成」ダイアログを表示して、「言語」メニューで「C」が選択されていることを確認します。

「コード生成」ダイアログには保存ファイル名が表示されます。デザインが保存されていない場合は、untitled と表示されます。

5. 「コード」テキストボックスに myapp.c と入力して、「生成」トグルをオンにします。

6. 「メインプログラム」テキストボックスに myapp.c と入力して、「生成」トグルをオンにします。

「コード」テキストボックスと「メインプログラム」テキストボックスに表示されるファイル名が同一の場合は、コードファイルは main() 手続きとともに生成されます。

7. 「コードオプション」ダイアログで、「ヘッダーファイルをインクルード」トグルをオンにします。

8. 「コード生成」ダイアログの「スタブ」テキストボックスに app_stubs.c と入力して、「生成」トグルをオンにします。

9. 「コードオプション」ダイアログの「リンク」オプションメニューから「生成しない」を選択します。

これで myapp.c および app_stubs.c のコンパイルとリンクを行うメークファイルを生成できる状態になりました。

10. 「メークファイル」テキストボックスに Makefile と入力して、「生成」トグルをオンにします。

11. 図 19-3 に示すように、「新規メークファイル」および「メークファイル・テンプレート」の両方のトグルをオンにします。

ダイアログの右側のスクロールリストについては、「メークファイルの種類のリスト」 で説明しています。

図 19-3 初期メークファイル生成

12. 「コード生成」ダイアログの「生成」ボタンを押します。

生成されたメークファイルには、必要な作成規則や詳細な修正を行うためのテンプレート行が含まれています。テンプレート行以外に、生成されたメークファイルには以下の規則が含まれています。

XD_C_PROGRAMS=\

		myapp

XD_C_PROGRAM_OBJECTS=\

		myapp.o

XD_C_PROGRAM_SOURCES=\

		myapp.c

XD_C_STUB_OBJECTS=\

		app_stubs.o

XD_C_STUB_SOURCES=\

		app_stubs.c

myapp: myapp.o $(XD_C_OBJECTS) $(XD_C_STUB_OBJECTS)

	$(CC) $(CFLAGS) $(CFPPFLAGS) $(LDFLAGS) -o myapp myapp.o

$(XD_C_OBJECTS) $(XD_C_STUB_OBJECTS) $(MOTIFLIBS) $(LDLIBS)

myapp.o: myapp.c

	$(CC) $(CFLAGS) $(CPPFLAGS) -c myapp.c

app_stubs.o: app_stubs.c

	$(CC) $(CFLAGS) $(CPPFLAGS) -c app_stubs.c

13. 現在のデザインを myapp.xd に保存します。

初期メークファイルの更新

初期メークファイルを生成した場合には、その後の作業を反映させるためにメークファイルを更新することができます。 メークファイルの更新は、以下の手順に従って行います。

まず、別のファイルにポップアップダイアログを構築し、そのためのコードを生成してから、メークファイルを更新して新しいモジュールを反映させます。

1. ファイルメニューから「新規」を選択し、新しいデザインを開始します。

2. 図 19-4 に示すような階層を構築します。

図 19-4 第 2 のポップアップダイアログ

3. シェルおよびメッセージボックスにそれぞれ error_shell 、 error_box と名前を付けます。

4. メッセージボックスに取り消しコールバックである cancel_error を指定します。

5. 「コード生成」ダイアログを表示して、「言語」メニューに「C」が選択されていることを確認します。

6. 「外部宣言」テキストボックスに error.h と入力して、「生成」トグルをオンにします。

7. 「コード」テキストボックスに error.c と入力して、「生成」トグルをオンにします。

8. 「コードオプション」ダイアログで「ヘッダーファイルをインクルード」トグルをオンにして、「ヘッダーファイルをインクルード」テキストボックスに error.h と入力します。

9. 「スタブ」テキストボックスに error_stubs.c と入力して、「生成」トグルをオンにします。

10. 「メインプログラム」の横にある「生成」トグルがオフになっていることを確認してください。

11. 「コードオプション」ダイアログの「リンク」オプションメニューから「生成しない」を選択します。

12. 「メークファイル」テキストボックスに Makefile と入力して、「生成」トグルをオンにします。

13. 図 19-5 に示すように「メークファイル・オプション」ダイアログで「新規メークファイル」トグルをオフにし、「メークファイル・テンプレート」トグルはオンのままにします。

図 19-5 メークファイルの更新

14. 「コード生成」ダイアログの「生成」ボタンを押します。

生成されたメークファイルは、新しいモジュールで更新されます。

XD_C_PROGRAMS=\
myapp

XD_C_PROGRAM_OBJECTS=\
myapp.o

XD_C_PROGRAM_SOURCES=\
myapp.c

XD_C_OBJECTS=\
error.o

XD_C_SOURCES=\
error.c

XD_C_STUB_OBJECTS=\
error_stubs.o\
app_stubs.o

XD_C_STUB_SOURCES=\
error_stubs.c\
app_stubs.c

myapp: myapp.o $(XD_C_OBJECTS) $(XD_C_STUB_OBJECTS)
$(CC) $(CFLAGS) $(CPPFLAGS) $(LDFLAGS) -o myapp\
myapp.o $(XD_C_OBJECTS)\
$(XD_C_STUB_OBJECTS) $(MOTIFLIBS)\
$(LDLIBS)

myapp.o: myapp.c
$(CC) $(CFLAGS) $(CPPFLAGS) -c myapp.c

error.o: error.c
$(CC) $(CFLAGS) $(CPPFLAGS) -c error.c

app_stubs.o: app_stubs.c
$(CC) $(CFLAGS) $(CPPFLAGS) -c app_stubs.c

error_stubs.o: error_stubs.c
$(CC) $(CFLAGS) $(CPPFLAGS) -c error_stubs.c

		setenv XENVIRONMENT myapp.res

		XENVIRONMENT=myapp.res; export XENVIRONMENT

生成されたメークファイルの編集

メークファイルは、情報を失うことなく編集および再生成できます。一般的な変更を行うには、ファイルの先頭にあるメークファイルオプションを編集します。たとえば、コンパイラに ../hdrs ディレクトリ内でヘッダーファイルを検索させる場合には、以下に示す内容をメークファイル内の CFLAGS 行の最後に追加します。

-I../hdrs

CFLAGS に対する変更は、「新規メークファイル」トグルをオフにしてメークファイルを再生成する場合には保持されます。変更は、新しいメークファイルを生成する場合にのみ失われます。

#Sun WorkShop Visual:XDG_C_OBJECT: XDG_C_SOURCE

#Sun WorkShop Visual:    $(CC) $(CFLAGS) $(CPPFLAGS) -c XDG_C_SOURCE

#DO NOT EDIT >>>

error.o: error.c

	    $(CC) $(CFLAGS) $(CPPFLAGS) -c error.c

#<<< DO NOT EDIT

visu.motifMakeTemplateFile: $VISUROOT/make_templates/motif

visu.mmfcMakeTemplateFile: $VISUROOT/make_templates/mfc

make depend

自身のメークファイルの使用

$VISUROOT/make_template ディレクトリには、メークファイルを生成するために使用するテンプレートがあります。このテンプレートには、サポートされている各システム構成で必要なインクルードディレクトリとライブラリが含まれます。「メークファイル・オプション」 ダイアログから選択した構成によって、テンプレート内で使用する 「ブロック」 が決まります。システムには、常に、デフォルト構成が設定されているので、必ずしもこのダイアログから選択を行う必要はありません。詳細は、「メークファイルの種類のリスト」を参照してください。一般的に使用する 「ブロック」 を以下に示します。

##: system So##: system Solaris 32bit Ansi C/C++

##: default cpp

#UILFLAGS=-I${MOTIFHOME}/include/uil

#MRMLIBS=-L${MOTIF_LIB_DIR} -lMrm

#CPPFLAGS=-Ddrem=remainder -DS_SUNOS5

#MOTIFHOME=/usr/dt

#MOTIFINCLUDES=-I${MOTIFHOME}/include

#MOTIF_LIB_DIR=${MOTIFHOME}/lib${SYSDIR} -R${MOTIFHOME}/lib${SYSDIR}

#XINCLUDES=${MOTIFINCLUDES} -I/usr/openwin/include -I/usr/openwin/include/X11

#X11_LIB_DIR=/usr/openwin/lib${SYSDIR} -R/usr/openwin/lib${SYSDIR}

#XSYSLIBS=-L${X11_LIB_DIR} -lXt -lX11 -lXext -lnsl -lsocket -lgen

#MOTIFLIB=-L${MOTIF_LIB_DIR} -lXm

#CC=cc

#CCC=CC

#ABI2CFLAGS=

#ABI2CCFLAGS=-compat=5

#ABI2LDFLAGS=

#ABI2ABIDIR=/ansi32

#ABI2SYSDIR=

#ABICFLAGS=${ABI2CFLAGS}

#ABICCFLAGS=${ABI2CCFLAGS}

#ABILDFLAGS=${ABI2LDFLAGS}

#SYSDIR=

#ABIDIR=/ansi32

##: end

XINCLUDES および XLIBS は、それぞれインクルードするディレクトリとライブラリのパスを示す拡張子です。
