Hardware Diagnostic Suite の概要

この章では、次のトピックについて説明します。

• Hardware Diagnostic Suite とは
• Hardware Diagnostic Suite アーキテクチャ

---

Hardware Diagnostic Suite とは

Hardware Diagnostic Suite 2.0 アプリケーションは、企業環境における Sun SPARC ハードウェアをテストして動作検証をする、 Sun Management Center 3.5 の追加ソフトウェアです。

Hardware Diagnostic Suite は、システムの停止につながる前に、ハードウェアの障害を促して検出し、潜在的な問題をユーザに通知することによって、システムの可用性を高めます。

このアプリケーションは、32 ビットおよび 64 ビットの Solaris オペレーティング環境のデバイステストをサポートします。

Hardware Diagnostic Suite 2.0 は Solaris 2.6、7、8、9 ソフトウェアでサポートされています。

また、Hardware Diagnostic Suite コンソールのみを Windows NT または Windows 98 システムで実行することも可能です。Solaris および Windows バージョンのサポートの詳細については、Sun Management Center マニュアルを参照してください。

機能と特長

• 障害が発生している FRU (フィールド交換可能ユニット) を刺激して、検出、報告するテストを実施できます。 問題を解決するための手順が提案されるため、システムの可用性の向上に役立てることができます。
• 資源を集中的に使用しないで、データを保護しながらテストを実施するため、日常のアプリケーションと並行して実行できます。
• ネットワークに接続されたシステムもサポートしているため、システム管理者は Sun システム上の複数のテストセッションをリモート監視、管理できます。
• テストセッションの 1 回または定期的な自動実行スケジュールを作成して、日常的にシステムの動作検証を行うことができます。
• Sun Management Center のアラーム管理機能を通して、Hardware Diagnostic Suite の重要なイベントをシステム管理者に通知できます。
• 簡単にアクセス可能なログファイルに、全テストセッションの詳細情報を記録します。
• 全社規模の Sun Management Center のセキュリティ手段を利用して、ユーザアクセスを許可または制限します。

---

注 - Hardware Diagnostic Suite は、高負荷またはデータ破壊を伴うオフラインテスト、オペレーティング環境が動作していないときのテスト、データ分析による障害予測をするためのものではありません。

---

---

Hardware Diagnostic Suite アーキテクチャ

Hardware Diagnostic Suite は、次の 3 つのコンポーネントで構成されます。

• Hardware Diagnostic Suite (HDS) エージェントおよびテスト
• Hardware Diagnostic Suite (HDS) サーバ
• Hardware Diagnostic Suite (HDS) コンソール

各コンポーネントは、対応する Sun Management Center (Sun MC) のコンポーネントとともにインストールされます。

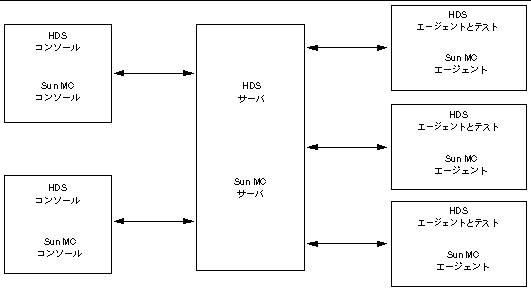

図 1-1 は、これらのコンポーネント間の通信方向を示しています。 通信の内容については、次の節で説明します。



図 1-1 Hardware Diagnostic Suite コンポーネント間の通信

Hardware Diagnostic Suite エージェントとテスト

エージェント

Hardware Diagnostic Suite エージェントコンポーネントは、特定のホスト上のテストセッションを管理します。Hardware Diagnostic Suite サーバと対話し、適切な Hardware Diagnostic Suite コンソールにテスト情報を渡します。エージェントが行う活動は次のとおりです。

• ホスト構成のプローブ
• テストセッションの実行
• テストセッションの監視
• テストのエラーメッセージの記録と通知の送信

Hardware Diagnostic Suite エージェントは、Sun Management Center エージェントがインストールされている、診断テストの対象となるホストにインストールします。

テスト

Hardware Diagnostic Suite アプリケーションには、次のハードウェアに対するテスト群が付属しています。

• 通信
• メモリ
• ネットワーク
• 周辺機器
• プロセッサ
• 格納装置

これらのテストは、32 ビットおよび 64 ビットの Solaris オペレーティング環境のデバイステストをサポートします。

テストは、1 回のテストセッションでいくつでも選択できます。どのテストも非干渉、非破壊的な形で動作するため、他のアプリケーションを実行中のシステムでも安全にテストセッションを実行できます。

Hardware Diagnostic Suite エージェントは、Sun Management Center エージェントがインストールされている、診断テストの対象となるホストにインストールします。

Hardware Diagnostic Suite サーバ

Hardware Diagnostic Suite サーバコンポーネントはコンソールからの要求を受け付け、その要求を適切な Hardware Diagnostic Suite エージェントに渡します。そして、エージェントからの応答をコンソールに伝えます。

Hardware Diagnostic Suite サーバは Java 技術に基づくマルチスレッドサーバで、いろいろな Hardware Diagnostic Suite エージェントおよびユーザからの複数のデータ要求を処理します。

Hardware Diagnostic Suite サーバは Sun Management Center サーバとともにインストールされます。企業ネットワークで他のエージェントおよびコンソールと通信する場合、サーバコンポーネントは 1 台のホストにインストールすればよいだけですが、そのホストには Sun Management Center もインストールされている必要があります。

Hardware Diagnostic Suite コンソール

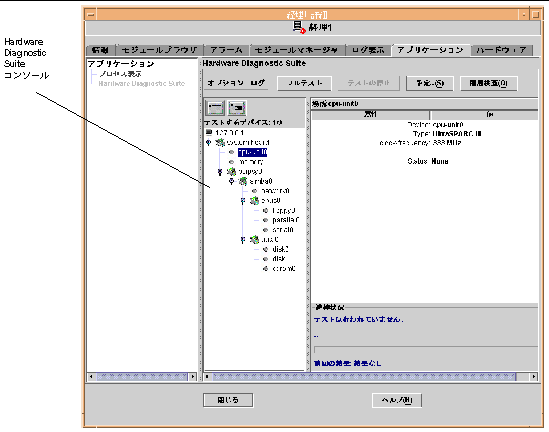

Hardware Diagnostic Suite コンソール (図 1-2) は、ユーザと Hardware Diagnostic Suite サーバの間のグラフィカルユーザインタフェースです。このユーザインタフェースには、次の機能があります。

• テストするデバイスの選択
• テストの開始
• テストセッションの監視
• ログ情報へのアクセス
• テストのスケジュールの作成

Hardware Diagnostic Suite コンソールは、Sun Management Center コンソールの「詳細」ウィンドウ内で動作します。

Hardware Diagnostic Suite コンソールの各ウィンドウパネル、ダイアログボックス、制御ボタンについては、付録 B を参照してください。



図 1-2 Hardware Diagnostic Suite コンソール
