サーバーの接続

この節では、N1 System Manager サーバーの論理図と物理図を示します。これらの図は、N1 System Manager のサーバーとスイッチを接続するときに役立ちます。

次の各図に、Sun Fire V40z と Sun Fire V20z の背面パネルのコネクタを示します。図の後に、各コネクタの説明が続きます。これらの図では、追加の 10/100/1000M ビット NIC カードが管理サーバーに設置されていると想定しています。

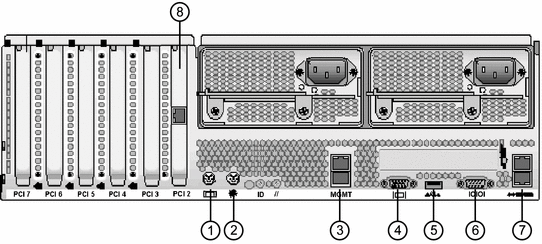

図 2–1 V40z の物理接続

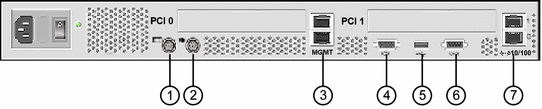

図 2–2 V20z の物理接続

次の一覧に、V40z と V20z の各コネクタの説明を示します。V40z と V20z では、コネクタの配置は異なりますが、その数やタイプは同じです。

1. キーボードコネクタ

2. マウスコネクタ

3. Ethernet 10/100 管理ポート

   • 下: SP0

   • 上: SP1

   どちらのポートもプロビジョニング可能なサーバーのサービスプロセッサへのアクセスに使用できます。このマニュアルでは、サービスプロセッサのポート SP0 への接続を想定しています。

4. モニター

5. USB

6. シリアル RS232

7. Ethernet 10/100/1000G ビットのポート

   • 下: ETH0

   • 上: ETH1

8. 管理サーバー PCI Ethernet 100/1000G ビットポート ETH2

管理サーバーには、V40z サーバーまたは V20z サーバーを使用できます。プロビジョニング可能なサーバーには、両方のタイプのサーバーを使用できます。

スイッチへの接続は、サーバーを管理サーバーとして使用するか、プロビジョニング可能なサーバーとして使用するかによって異なります。
