存储模块组件

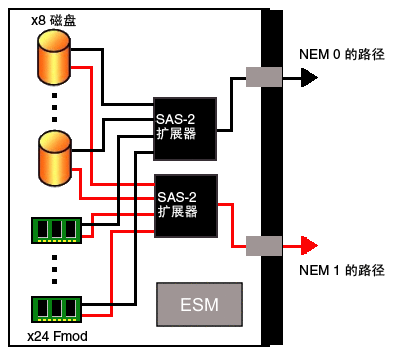

下图为 Sun Blade Storage Module M2 组件的框图。

存储模块组件包括：

支持多达八个可从前端访问的 SAS-2 驱动器。这些驱动器可以是硬盘驱动器或固态驱动器 (solid state drive, SSD)。有关支持的驱动器列表，请参阅《Sun Blade Storage Module M2 Service Manual》中的"Maintaining the Sun Blade Storage Module M2"。
支持多达 24 个内部 Sun 闪存模块 (Flash Module, FMod)。FMod 使用小型 SO-DIMM，通常包括 DRAM 缓冲区和存储空间。可以将 FMod 配置为卷并由应用程序使用，应用程序能够从高性能存储中受益。有关支持的 FMod 列表，请参阅《Sun Blade Storage Module M2 Service Manual》中的"Maintaining the Sun Blade Storage Module M2"。

注 - 此发行版不支持 FMod。
能量存储模块 (Energy Storage Module, ESM)，用于提供备用电源，以在移除系统电源或系统电源中断时保存 FMod 缓存数据。

注 - 此发行版不支持 ESM。
两个内部 LSI SAS-2 x36 扩展器，它们为连接 HBA、驱动器和 FMod 等 SAS 设备的交叉开关。这些扩展器为存储模块中的每个 SAS 设备提供了双路径。要获取双路径支持，必须在机箱中安装两个 SAS-2 NEM。
存储资源，能够在多个服务器主机之间进行划分。基于每个主机的资源分配称为 SAS-2 区域划分，通过机箱 CMM ILOM 进行配置。有关更多信息，请参阅《Sun Blade Storage Module M2 管理指南》中的"向主机分配存储"。

注 - 存储模块不包含服务处理器。机箱 CMM 监视存储模块，并在机箱 SAS-2 域内分配“主机到存储”访问。
