刀片机箱内的存储模块操作

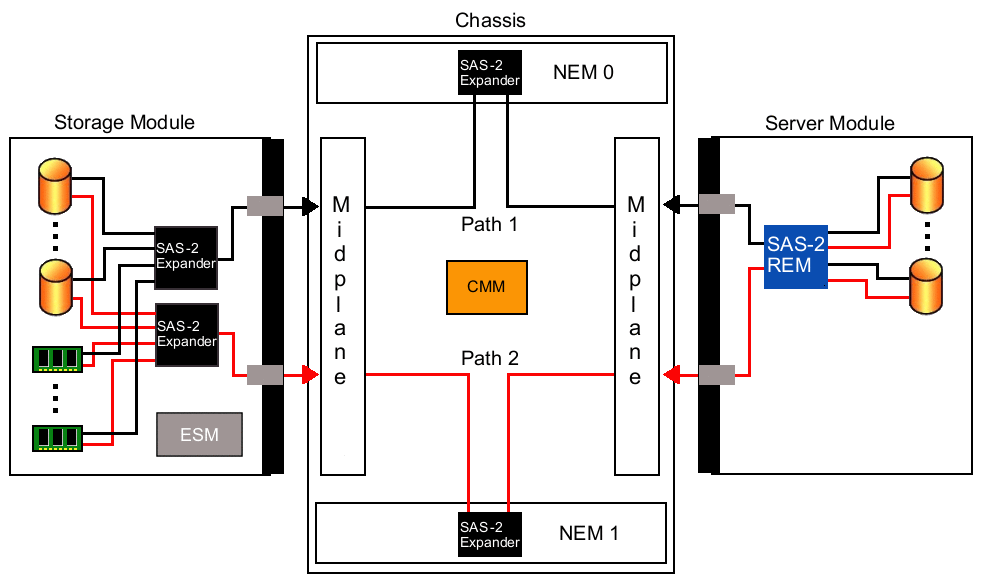

下图为服务器模块和存储模块如何与机箱进行交互的框图。

存储模块与机箱交互以为安装的服务器模块提供额外的存储，方式如下：

• 通过 Sun Blade 6000 模块化系统机箱的任何可用插槽将存储模块和服务器模块插入机箱中间背板。存储模块的驱动器和 FMod 通过 SAS 扩展器以双路径配置方式连接到机箱。SAS-2 NEM 中的 SAS 扩展器完成刀片机箱到服务器模块的路径。机箱监视模块 (Chassis Monitoring Module, CMM) Integrated Lights Out Manager (ILOM) 管理机箱 SAS-2 域和“主机到存储”访问。

• 存储模块至少需要一个 SAS-2 NEM。对于主机到磁盘双路径支持，需要两个 SAS-2 NEM。对于单路径支持，必须在插槽 NEM 0 中安装一个 SAS-2 NEM。有关支持的 SAS-2 NEM 列表，请参见系统要求。

  ---

  注 - 存储模块无法与 SAS-1 NEM 结合使用，也不能在机箱中混合使用 SAS-1 NEM 和 SAS-2 NEM。有关更多信息，请参见SAS-1 和 SAS-2 的兼容性。

  ---

  ---

  注 - 发布本文档时，不支持将 SAS 设备连接到 SAS-NEM 的外部连接器。仅允许机箱内部的“主机到存储”连接。如果主机需要外部存储，可以在机箱中安装 PCIe ExpressModule 主机总线适配器并连接到支持的外部存储设备。

  ---

• 主机服务器模块必须安装支持的 SAS-2 RAID 扩展模块 (RAID Expansion Module, REM) 才能访问存储模块。服务器模块的 REM 控制其内部驱动器以及存储模块上的 CMM 分配的驱动器和 FMod。REM 通过 SAS-2 NEM 连接到机箱 SAS-2 域，再连接到存储模块（有关支持的 REM，请参阅系统要求）。

  ---

  注 - CMM ILOM 的 Sun Blade Zone Manager 功能无法分配服务器模块内部的存储。服务器模块对其自己的内部驱动器具有独占控制权。

  ---
