存储模块前面板 LED 指示灯

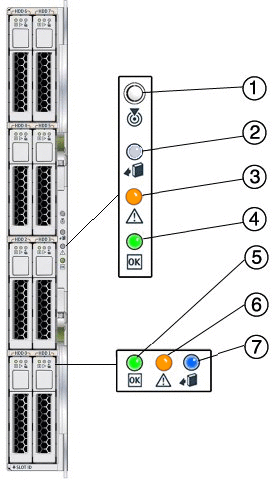

存储模块前面板如下所示。

图中的编号	LED 指示灯名称	说明
1	组合式“定位”按钮和 LED 指示灯（白色）	该 LED 指示灯可帮助您在装满服务器的机箱中识别正在操作哪个模块。按下此按钮再松开可使“定位”LED 指示灯闪烁 30 分钟。如果“定位”LED 指示灯正在闪烁，则按下此按钮再松开可使“定位”LED 指示灯停止闪烁。按住该按钮 5 秒可启动“按压测试”(push-to-test) 模式，启动该模式后，其他所有 LED 指示灯将亮起 15 秒。也可以使用 CMM ILOM 从远程系统使此 LED 指示灯闪烁。有关详细信息，请参阅《Sun Blade Storage Module M2 管理指南》中的"存储模块传感器和指示灯"。
2	未应用指示灯	未使用。
3	“模块故障”LED 指示灯（琥珀色）	该 LED 指示灯具有两种状态：亮起：确认存在某个事件，需要进行维修操作。这可能指示模块或模块内的设备（例如 FMod 或 ESM）出现问题。熄灭：正常运行。
4	“模块状态”LED 指示灯（绿色）	该 LED 指示灯具有三种状态：亮起：模块已配置且处于联机状态。熄灭：模块未配置或者处于脱机状态。闪烁：正在配置模块，或正在进行固件闪存更新。
5	“磁盘驱动器活动”LED 指示灯（绿色）	该 LED 指示灯具有三种状态：亮起：电源已打开且磁盘处于联机状态。熄灭：磁盘处于脱机状态。闪烁：无规律闪烁指示正常的磁盘活动；稳定的慢速闪烁指示 RAID 活动（例如重构）。
6	“磁盘驱动器故障/定位”LED 指示灯（琥珀色）	该 LED 指示灯有 4 种状态：亮起：磁盘出现故障。需要维修操作。熄灭：正常运行。慢速闪烁：预测到磁盘故障。快速闪烁：已激活定位功能。
7	“可以移除磁盘驱动器”LED 指示灯（蓝色）	该 LED 指示灯具有两种状态：亮起：准备就绪，可以移除。熄灭：正常运行。
