付録 B   HTTP/HTTPS サポート


MQ Enterprise Edition (「製品エディション」を参照) には、HTTP コネクションと HTTPS コネクションの両方のサポートが含まれています (HTTPS は HTTP を介した安全なコネクションで、Secure Socket Layer 標準を使用)。このため、クライアントアプリケーションは、直接 TCP コネクションを使用せずに HTTP プロトコルを使用しているブローカと通信できます。この付録では、このようなサポートを実装するために使用されるアーキテクチャについて説明し、クライアントが MQ メッセージングに HTTP ベースのコネクションを使用するために必要となる設定の手順を示します。

HTTP/HTTPS サポートのアーキテクチャ

---

MQ メッセージングは、HTTP/HTTPS コネクションで実行できます。HTTP/HTTPS コネクションは、通常ファイアウォールを通して許可されるため、ファイアウォールによってブローカからクライアントアプリケーションを分離できます。

図 B-1 に、HTTP/HTTPS サポートの提供に関連する主なコンポーネントを示します。

• クライアント側では、HTTP 転送ドライバが MQ メッセージを HTTP 要求にカプセル化し、これらの要求が正しい順番で Web サーバに送信されることを確認する

• クライアントアプリケーションは、HTTP プロキシサーバを使用して、必要に応じてブローカと通信できる。プロキシのアドレスは、クライアントアプリケーションの起動時に、コマンド行オプションを使用して指定する。詳細は、「HTTP プロキシを使用する」を参照

• HTTP または HTTPS トンネルサーブレット (どちらも MQ にバンドルされている) は、Web サーバに読み込まれ、JMS メッセージがブローカに転送される前に、その JMS メッセージをクライアント HTTP 要求から取り出す。また HTTP/HTTPS トンネルサーブレットは、クライアントが作成した HTTP 要求に応じて、ブローカのメッセージをクライアントに返送する。1 つの HTTP/HTTPS トンネルサーブレットが複数のブローカへのアクセスに使用される。

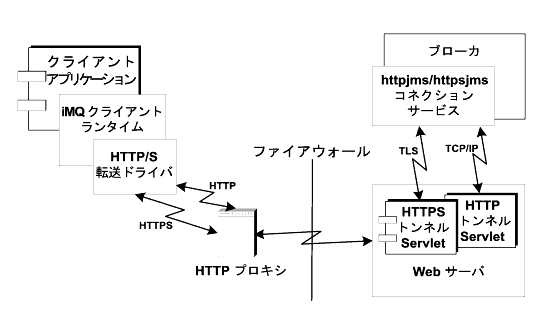

図 B-1    HTTP/HTTPS サポートのアーキテクチャ

• ブローカ側では、httpjms または httpsjms コネクションサービスが、対応するトンネルサーブレットから送られてくるメッセージを開いて、非多重化する

図 B-1 に示すように、HTTP と HTTPS サポートのアーキテクチャは非常に良く似ています。主な相違点は、HTTPS (httpsjms コネクションサービス) の場合、トンネルサーブレットにクライアントアプリケーションとブローカの両方への安全なコネクションがあることです。

ブローカへの安全なコネクションは、SSL に対応したトンネルサーブレット、つまり MQ の HTTPS トンネルサーブレットを通して提供されます。このトンネルサーブレットが、コネクションを要求しているブローカに自己署名型証明書を渡します。ブローカは証明書を使用して、HTTPS トンネルサーブレットへの暗号化されたコネクションを設定します。このコネクションが確立されると、クライアントアプリケーションとトンネルサーブレット間の安全なコネクションについて、クライアントアプリケーションと Web サーバがネゴシエーションを行います。

HTTP サポートの実装

---

次に、HTTP サポートを実装するのに必要な手順を説明します。

HTTP サポートを実装するには

1. HTTP トンネルサーブレットを Web サーバに配置します。

2. ブローカの httpjms コネクションサービスを設定し、ブローカを起動します。

3. HTTP コネクションを設定します。

手順 1. HTTP トンネルサーブレットを Web サーバに配置する

HTTP トンネルサーブレットを Web サーバに配置するには、通常 次の 2 つの方法があります。

• jar ファイルとして配置する (Servlet 2.1 以前をサポートする Web サーバの場合)

• Web アーカイブ (WAR) として配置する (Servlet 2.2 以降をサポートする Web サーバの場合)

jar ファイルとして配置する

MQ トンネルサーブレットを配置する作業は、適切な jar ファイルをホスト Web サーバに対してアクセス可能にすることと、その Web サーバが起動時にサーブレットを読み込むように設定することで成り立っています。

トンネルサーブレット jar ファイル (imqservlet.jar) には、HTTP トンネルサーブレットに必要なすべてのクラスが含まれています。このファイルは、次の場所にあります。

IMQ_HOME/lib (Solaris では /usr/share/lib/imq)

Servlet 2.x をサポートする Web サーバは、このサーブレットの読み込みに使用できます。サーブレットのクラス名は次のとおりです。

com.sun.messaging.jmq.transport.
httptunnel.servlet.HttpTunnelServlet

Web サーバは、imqservlet.jar ファイルを参照する必要があります。Web サーバとブローカを異なるホストで実行する場合は、Web サーバがアクセスできる場所に、imqservlet.jar ファイルのコピーを置く必要があります。

起動時にこのサーブレットを読み込むように、Web サーバを設定する必要があります (「例 : HTTP トンネルサーブレットを配置する」を参照)。

パフォーマンスを向上させるために、Web サーバのアクセスログ作成機能を無効にしておくことをお勧めします。

Web アーカイブファイルとして配置する

HTTP トンネルサーブレットを WAR ファイルとして配置する作業は、Web サーバから提供されている配置メカニズムを使用することで成り立っています。HTTP トンネルサーブレット WAR ファイル (imqhttp.war) は、次のディレクトリにあります。

IMQ_HOME/lib (Solaris では /usr/share/lib/imq)

WAR ファイルには、Web サーバがサーブレットを読み込んで実行するときに必要となる基本的設定情報などの配置記述子が含まれています。

手順 2. httpjms コネクションサービスを設定する

HTTP サポートは、MQ 3.0 のブローカのデフォルトでは有効になっていないため、ブローカを設定して、httpjms コネクションサービスを有効にする必要があります。設定し直すと、「ブローカの起動」で説明されているように、ブローカを起動できます。

httpjms コネクションサービスを有効にするには

1. 次の場所にあるブローカのインスタンス設定ファイルを開きます。

   IMQ_VARHOME/instances/brokerName/props/config.properties

   brokerName には、ブローカインスタンスの名前が表示されます。

2. httpjms の値を imq.service.activelist プロパティに追加します。

   imq.service.activelist=jms,admin,httpjms

ブローカは、起動時に Web サーバとそのホストマシン上で実行している HTTP トンネルサーブレットを探します。ただし、リモートトンネルサーブレットにアクセスするには、servletHost と servletPort コネクションサービスプロパティを設定し直します。

パフォーマンスを向上させるために、pullPeriod プロパティも設定し直します。httpjms コネクションサービス設定プロパティについては、表 B-1 を参照してください。

表 B-1    httpjms コネクションサービスのプロパティ

プロパティ名	説明
imq.httpjms.http. servletHost	必要に応じてこの値を変更し、HTTP トンネルサーブレットを実行するホストの名前 (ホスト名または IP アドレス) を指定する。(リモートホストか、またはローカルホストの特定のホスト名のどちらか) デフォルトは localhost
imq.httpjms.http. servletPort	この値を変更して、ブローカが HTTP トンネルサーブレットにアクセスするために使用するポート番号を指定する。Web サーバ上でデフォルトのポート番号が変更されている場合は、それに合わせてこのプロパティを変更する。デフォルトは 7675
imq.httpjms.http. pullPeriod	メッセージをブローカから取り出すために各クライアントが出す HTTP 要求の間隔を秒単位で指定する。値がゼロまたは負の場合、クライアントは常に HTTP 要求の 1 つを保留にして、可能な限り迅速なメッセージの取り出しに備える。クライアント数が多いと、この動作によって Web サーバのリソースが消耗し、サーバの応答が遅くなる場合がある。そのような場合には、pullPeriod プロパティを正の秒数に設定する必要がある。これにより、後続の取り出し要求が出される前の、クライアントの HTTP 転送ドライバの待機時間が設定される。値を正の数に設定すると、クライアントにより監視される応答時間を犠牲にして、Web サーバのリソースが維持される。デフォルトは -1

手順 3. HTTP コネクションを設定する

クライアントアプリケーションは、設定済みのコネクションファクトリ管理対象オブジェクトを適切に使用して、ブローカへの HTTP コネクションを確立する必要があります。この節では、HTTP コネクション設定の問題点を説明します。

コネクションファクトリの属性の設定

HTTP サポートを実装するには、次のコネクションファクトリの属性を設定します (「コネクションファクトリ管理対象オブジェクト」を参照)。

• imqConnectionType 属性を HTTP に設定する

• imqConnectionURL に HTTP トンネルサーブレットの URL を設定する

  http://hostName:port/imq/tunnel

コネクションファクトリ属性の設定は、次のいずれかの方法で行います。

• -o オプションを、コネクションファクトリ管理対象オブジェクトを作成する imqobjmgr コマンドに使用するか、コネクションファクトリ管理対象オブジェクト作成時に属性を設定する (「コネクションファクトリ管理対象オブジェクトの追加」を参照)

• クライアントアプリケーションを起動するコマンドに -D オプションを使用する (『MQ 開発者ガイド』を参照 )

• プログラム的にクライアントアプリケーションコードに JMS API 呼び出しを作成したあと、これを使用してコネクションファクトリの属性を設定する (『MQ 開発者ガイド』を参照)

1 つのサーブレットを使用して、複数のブローカにアクセスする

複数のブローカを実行している場合、複数の Web サーバとサーブレットインスタンスを設定する必要はありません。現在実行中の複数のブローカで、1 つの Web サーバや HTTP トンネルサーブレットインスタンスを共有できます。共有するには、imqConnectioｄnURL コネクションファクトリの属性を、次のように設定する必要があります。

http://hostName:port/imq/tunnel?ServerName=hostName:brokerName

hostName にはブローカのホスト名が入り、brokerName にはクライアントにアクセスさせる特定のブローカインスタンス名が入ります。

hostName と brokerName に正しい文字列を入力したことを確認するには、ブラウザからサーブレット URL にアクセスして、HTTP トンネルサーブレットの状態レポートを生成します。レポートでは、サーブレットがアクセスしているすべてのブローカが次のように一覧表示されます。

HTTP tunnel servlet ready. Servlet Start Time : Thu May 30 01:08:18 PDT 2002 Accepting TCP connections from brokers on port : 7675 Total available brokers = 2 Broker List :    jpgserv:broker2    cochin:broker1

HTTP プロキシを使用する

HTTP プロキシを使用して HTTP トンネルサーブレットにアクセスする場合、次の設定を行います。

• http.proxyHost システムプロパティをプロキシサーバのホスト名に設定する

• http.proxyPort システムプロパティをプロキシサーバのポート番号に設定する

クライアントアプリケーションを起動するコマンドに -D オプションを使用して、これらのプロパティを設定できます。

例 : HTTP トンネルサーブレットを配置する

ここでは、HTTP トンネルサーブレットを Sun ONE Web Server に jar ファイルおよび WAR ファイルとして、配置する両方の方法を説明します。どちらを使用するかは、Sun ONE Web Server のバージョンによって決まります。Servlet 2.2 またはそれ以降がサポートされていない場合は、WAR ファイルの配置を行えません。

jar ファイルとして配置する

次の手順は、ブラウザベースの管理 GUI を使用した Sun ONE Web Server、FastTrack Edition 4.1 への配置を説明しています。この方法では、通常次の手順を実行します。

1. サーブレットを追加する

2. サーブレットの仮想パスを設定する

3. サーブレットを読み込む

4. サーブレットアクセスログを無効にする

次の項で、これらの手順について説明します。Web ブラウザを使用してサーブレットの URL にアクセスすると、HTTP トンネルサーブレットが問題なく配置されたことが確認できます。ステータス情報も表示されます。

サーブレットを追加する

トンネルサーブレットを追加するには

1. 「Servlets」タブを選択します。

2. 「Configure Servlet Attributes」を選択します。

3. 「Servlet Name」フィールドに、トンネルサーブレットの名前を指定します。

4. 「Servlet Code (class name)」フィールドに次の値を設定します。

   com.sun.messaging.jmq.transport.
   httptunnel.servlet.HttpTunnelServlet

5. 「Servlet Classpath」フィールドに imqservlet.jar への絶対パスを入力します。たとえば、次のように指定します。

   IMQ_HOME/lib/imqservlet.jar
   (Solaris の場合、/usr/share/lib/imq/imqservlet.jar)

6. 「Servlet args」フィールドに、表 B-2 に示すオプションの引数を入力します。




   表 B-2    HTTP トンネルサーブレット jar ファイルの配置に使用するサーブレット引数



   引数	デフォルト値	参照先
   servletHost	all hosts	表 B-1 を参照
   servletPort	7675	表 B-1 を参照

   両方の引数を使用する場合は、次のように引数をカンマで区切ります。

   servletPort=portnumber, servletHost=...

   serverHost 引数と serverPort 引数は、Web サーバとブローカ間の通信にだけ適用され、またデフォルト値に問題があるときにだけ設定されます。その場合、状況に応じてブローカ設定プロパティを設定する必要があります (表 B-1 を参照)。たとえば、次のように設定されます。

   imq.httpjms.http.servletPort

サーブレット仮想パス (サーブレット URL) を設定する

トンネルサーブレットの仮想パス (サーブレット URL) を設定するには

1. 「Servlet」タブを選択します。

2. 「Configure Servlet Virtual Path Translation」を選択します。

3. 「Virtual Path」フィールドを設定します。

   たとえば、URL にhttp://hostName:port/imq/tunnel を指定する場合、「Virtual Path」フィールドに次の文字列を入力します。

   /imq/tunnel

4. 「Servlet Name」フィールドに「サーブレットを追加する」の手順 3 と同じ値を設定します。

サーブレットを読み込む

Web サーバの起動時にトンネルサーブレットを読み込むには

1. 「Servlet」タブを選択します。

2. 「Configure Global Attributes」を選択します。

3. 「Startup Servlets」フィールドに、「サーブレットを追加する」の手順 3 と同じサーブレット名の値を入力します。

サーバのアクセスログを無効にする
必ずしもサーバのアクセスログを無効にする必要はありませんが、無効にしたほうがより良いパフォーマンスを得ることができます。

サーバのアクセスログを無効にするには

1. 「Status」タブを選択します。

2. 「Log Preferences Page」を選択します。

3. Log クライアントアクセス制御を使用して、ログ作成を無効にします。

WAR ファイルとして配置する

次の手順では、Sun ONE Web Server 6.0 Service Pack 2 での配置について説明しています。

Web ブラウザを使用してサーブレットの URL にアクセスすると、HTTP トンネルサーブレットが問題なく配置されたことが確認できます。ステータス情報も表示されます。

HTTP トンネルサーブレットを WAR ファイルとして配置するには

1. ブラウザベースの管理 GUI で、「Virtual Server Class」タブを選択してから、「Manage Classes」を選択します。

2. 適切な仮想サーバクラス名 (defaultclass など) を選択して、「Manage」ボタンをクリックします。

3. 「Manage Virtual Servers」を選択します。

4. 適切な仮想サーバ名を選択し、「Manage」ボタンをクリックします。

5. 「Web Applications」タブを選択します。

6. 「Deploy Web Application」をクリックします。

7. imqhttp.war ファイルを指すように、「WAR File On and WAR File Path」フィールドに適切な値を選択します。これは、次のディレクトリにあります。

   IMQ_HOME/lib (Solaris では /usr/share/lib/imq)

8. 「Application URI」フィールドに、「/imq」 (入力時には、かぎカッコ不要) を入力します。

9. サーブレットを配置するインストールディレクトリのパス (通常は、Sun ONE Web Server インストールルートの任意の場所) を入力します。

10. 「OK」をクリックします。

11. Web サーバインスタンスを再起動します。

サーブレットは次のアドレスで利用可能となります。

http://hostName:port/imq/tunnel

クライアントはこの URL を使用して、HTTP コネクションを使用しているメッセージサービスに接続できます。

HTTPS サポートを実装する

---

次に、HTTPS サポートを実装するのに必要な手順を説明します。この手順は、「HTTP サポートの実装」の手順とほとんど同じですが、さらに SSL 証明書の生成とアクセスに必要となる手順も追加されています。

HTTPS サポートを実装するには

1. HTTPS トンネルサーブレットの自己署名型証明書を生成する

2. HTTPS トンネルサーブレットを Web サーバに配置する

3. ブローカの httpsjms コネクションサービスを設定し、ブローカを起動する

4. HTTPS コネクションを設定する

それぞれの手順については、順次、詳しく説明します。

手順 1. HTTPS トンネルサーブレットの自己署名型証明書を生成する

MQ 3.0 での SSL Support は、クライアントが既知の信頼されたサーバと通信することを前提に、ネットワーク上のデータを保護することを目的としています。したがって MQ 3.0 では、自己署名型サーバ証明書だけを使用して SSL が実装されます。httpsjms コネクションサービスのアーキテクチャでは、HTTPS トンネルサーブレットが、ブローカに対してもアプリケーションクライアントに対してもサーバの役割をします。

imqkeytool ユーティリティを実行し、トンネルサーブレットの自己署名型証明書を生成します。コマンドプロンプトで次のとおり入力します。

imqkeytool -servlet keystore_location

ユーティリティが必要な情報を要求します。Unix システムでは、キーストアを作成するアクセス権を取得するためにスーパーユーザ (root) として imqkeytool を実行する必要があります。

imqkeytool はまず、キーストアに対するパスワードの入力を要求します。次に一部の組織情報の入力、続いて確認を要求します。確認が取れると、キーの組み合わせを生成している間、このコマンドは停止します。その後、特定のキーの組み合わせをロックするためのパスワード (キーパスワード) の入力を要求してくるので、Return キーを押します。これで、キーパスワードに、キーストアと同じパスワードが設定されます。

---

注	設定したパスワードを忘れないでください。あとでトンネルサーブレットがキーストアを開くために、そのパスワードを入力する必要があります。

---

imqkeytool を実行すると、JDK keytool ユーティリティが実行されて、自己署名型証明書が生成されます。生成された証明書は、 keystore_location 引数で指定される場所にある、MQ のキーストアファイルに配置されます。キーストアは、JDK1.2 keytool でサポートされているのと同じキーストアのフォーマットになっています。

---

注	HTTPS トンネルサーブレットは、キーストアを参照する必要があります。keystore_location にある生成されたキーストアを、HTTPS トンネルサーブレットがアクセスできる場所に確実に移動またはコピーしてください (「手順 2. HTTPS トンネルサーブレットを Web サーバに配置する」を参照)。

---

手順 2. HTTPS トンネルサーブレットを Web サーバに配置する

HTTPS トンネルサーブレットを Web サーバに配置するには、通常、次の 2 つの方法があります。

• jar ファイルとして配置する (Servlet 2.1 以前をサポートする Web サーバの場合)

• Web アーカイブ (WAR) として配置する (Servlet 2.2 以降をサポートする Web サーバの場合)

どちらの場合も、Web サーバで暗号化がアクティブであり、クライアントとブローカの間で終端間の安全な通信が有効であることを確認します。

jar ファイルとして配置する

MQ トンネルサーブレットを配置する作業は、適切な jar ファイルをホスト Web サーバに対してアクセス可能にすることと、その Web サーバが起動時にサーブレットを読み込むように設定することで成り立っています。

トンネルサーブレット jar ファイル (imqservlet.jar) には、HTTPS トンネルサーブレットで必要となるすべてのクラスが含まれています。このファイルは、次の場所にあります。

IMQ_HOME/lib (Solaris では /usr/share/lib/imq)

Servlet 2.x をサポートする Web サーバは、このサーブレットの読み込みに使用できます。サーブレットのクラス名は次のとおりです。

com.sun.messaging.jmq.transport.
httptunnel.servlet.HttpsTunnelServlet

Web サーバは、imqservlet.jar ファイルを参照する必要があります。Web サーバとブローカを異なるホストで実行する場合は、Web サーバがアクセスできる場所に、imqservlet.jar ファイルのコピーを置く必要があります。

起動時にこのサーブレットを読み込むように、Web サーバを設定する必要があります (「例 : HTTPS トンネルサーブレットを配置する」を参照)。

サーブレットを Web サーバで実行するために、JSSE jar ファイルがクラスパスにあることを確認します。確認方法については、Web サーバのマニュアルを参照してください。

Web サーバの設定で重要な点は、自己署名型証明書の場所とパスワードを HTTPS トンネルサーブレットが使用するように指定し、ブローカとの安全なコネクションを確立することです。「手順 1. HTTPS トンネルサーブレットの自己署名型証明書を生成する」で作成されたキーストアを、HTTPS トンネルサーブレットがアクセスできる場所に置く必要があります。

パフォーマンスを向上させるために、Web サーバのアクセスログ作成機能を無効にしておくことをお勧めします。

Web アーカイブファイルとして配置する

HTTPS トンネルサーブレットを WAR ファイルとして配置する作業は、Web サーバから提供されている配置メカニズムを使用することで成り立っています。HTTPS トンネルサーブレット WAR ファイル (imqhttps.war) は、次のディレクトリにあります。

IMQ_HOME/lib (Solaris では /usr/share/lib/imq)

WAR ファイルには、Web サーバがサーブレットを読み込んで実行するときに必要となる基本的設定情報などの配置記述子が含まれています。

ただし、imqhttps.war ファイルの配置記述子は、トンネルサーブレットが必要とするキーストアファイルが配置された場所を認識できません (「手順 1. HTTPS トンネルサーブレットの自己署名型証明書を生成する」を参照)。そのため、imqhttps.war ファイルを配置する前に、トンネルサーブレットの配置記述子 (XML ファイル) を編集し、キーストアの場所を指定する必要があります。

手順 3. httpsjms コネクションサービスを設定する

HTTPS サポートは、MQ 3.0 のブローカのデフォルトでは有効になっていないため、ブローカを設定して、httpsjms コネクションサービスを有効にする必要があります。設定し直すと、「ブローカの起動」で説明されているように、ブローカを起動できます。

httpsjms コネクションサービスを有効にするには

1. 次の場所にあるブローカのインスタンス設定ファイルを開きます。

   IMQ_VARHOME/instances/brokerName/props/config.properties

   brokerName には、ブローカインスタンスの名前が表示されます。

2. httpsjms の値を imq.service.activelist プロパティに追加します。

   imq.service.activelist=jms,admin,httpsjms

ブローカは、起動時に Web サーバとそのホストマシン上で実行している HTTPS トンネルサーブレットを探します。ただし、リモートトンネルサーブレットにアクセスするには、servletHost と servletPort コネクションサービスプロパティを設定し直します。

パフォーマンスを向上させるために、pullPeriod プロパティも設定し直します。httpsjms コネクションサービス設定プロパティについては、表 B-3 を参照してください。

表 B-3    httpsjms コネクションサービスのプロパティ

プロパティ名	説明
imq.httpsjms.https. servletHost	必要に応じて、この値を変更し、HTTPS トンネルサーブレットを実行するホストの名前 (ホスト名または IP アドレス) を指定する。(リモートホストか、またはローカルホストの特定のホスト名のどちらか) デフォルトは localhost
imq.httpsjms.https. servletPort	この値を変更して、ブローカが HTTPS トンネルサーブレットにアクセスするために使用するポート番号を指定する。Web サーバ上でデフォルトのポート番号が変更されている場合は、それに合わせてこのプロパティを変更する。デフォルトは 7674
imq.httpsjms.https. pullPeriod	メッセージをブローカから取り出すために各クライアントが出す HTTP 要求の間隔を秒単位で指定する。値がゼロまたは負の場合、クライアントは常に HTTP 要求の 1 つを保留にして、可能な限り迅速なメッセージの取り出しに備える。クライアント数が多いと、この動作によって Web サーバのリソースが消耗し、サーバの応答が遅くなる場合がある。そのような場合には、pullPeriod プロパティを正の秒数に設定する必要がある。これにより、後続の取り出し要求が出される前の、クライアントの HTTP 転送ドライバの待機時間が設定される。値を正の数に設定すると、クライアントにより監視される応答時間を犠牲にして、Web サーバのリソースが維持される。デフォルトは、-1

手順 4. HTTPS コネクションを設定する

クライアントアプリケーションは、設定済みコネクションファクトリ管理対象オブジェクトを使用し、ブローカへの HTTPS コネクションを確立する必要があります。

ただし、クライアントは Java Secure Socket Extension (JSSE) で提供される SSL ライブラリへもアクセスし、root 証明書を持つ必要もあります。SSL ライブラリは、JDK 1.4 に付属しています。それ以前の JDK バージョンを使用している場合は、「JSSE を設定する」を参照するか、あるいは「root 証明書をインポートする」に進みます。

これらの問題点が解決すると、HTTPS コネクションの設定に進みます。

JSSE を設定する

JSSE を設定するには

1. JSSE jar ファイルを JRE_HOME/lib/ext ディレクトリにコピーします。

   jsse.jar、jnet.jar、jcert.jar

2. JSSE セキュリティプロバイダを静的に JRE_HOME/lib/security/java.security ファイルに追加します。次を追加します。

   security.provider.n=com.sun.net.ssl.internal.ssl.Provider

   n には、セキュリティプロバイダパッケージの次の利用可能優先順位が表示されます。

3. JDK 1.4 を使用していない場合は、-D オプションをクライアントアプリケーションを起動するコマンドに使用して、次の JSSE プロパティを設定します。

   java.protocol.handler.pkgs=com.sun.net.ssl.internal.www.protocol

root 証明書をインポートする

Web サーバの証明書に署名した認証局 (CA) の root 証明書が、デフォルトで信頼されるデータベースにない場合、または専用の Web サーバ証明書を使用している場合、信頼されるデータベースに証明書を追加する必要があります。これに該当する場合は、次の手順に従うか、あるいは「コネクションファクトリの属性を設定する」を参照します。

証明書が cert_file に保存され、trust_store_file がキーストアであると想定して、次のコマンドを実行します。

JRE_HOME/bin/keytool -import -trustcacerts
-alias alias_for_certificate -file cert_file
-keystore trust_store_file

次の質問に YES と答えます。Trust this certificate?

クライアントアプリケーションを起動するコマンドに -D オプションを使用して、次の JSSE プロパティを指定する必要もあります。

javax.net.ssl.trustStore=trust_store_file

javax.net.ssl.trustStorePassword=trust_store_passwd

コネクションファクトリの属性を設定する

HTTPS サポートを実装するには、次のコネクションファクトリの属性を設定します (「コネクションファクトリ管理対象オブジェクト」を参照)。

• imqConnectionType 属性を HTTP に設定します。

  ブローカへの安全なコネクションは、HTTP トンネルサーブレットではなく、HTTPS トンネルサーブレットを介して配置および接続することで確立されます。ただし、どちらのトンネルサーブレットも同じコネクションタイプを使用します。

• imqConnectionURL に HTTPS トンネルサーブレット URL を設定します。

  https://hostName:port/imq/tunnel

コネクションファクトリ属性の設定は、次のいずれかの方法で行います。

• -o オプションを、コネクションファクトリ管理対象オブジェクトを作成する imqobjmgr コマンドに使用するか、コネクションファクトリ管理対象オブジェクト作成時に属性を設定する (「コネクションファクトリ管理対象オブジェクトの追加」を参照)

• クライアントアプリケーションを起動するコマンドに -D オプションを使用する (『MQ 開発者ガイド』を参照)

• プログラム的にクライアントアプリケーションコードに JMS API 呼び出しを作成したあと、これを使用してコネクションファクトリの属性を設定する (『MQ 開発者ガイド』を参照)

1 つのサーブレットを使用して、複数のブローカにアクセスする

複数のブローカを実行している場合、複数の Web サーバとサーブレットインスタンスを設定する必要はありません。現在実行中のブローカ間で 1 つの Web サーバと HTTPS トンネルサーブレットを共有できます。共有するには、imqConnectioｄnURL コネクションファクトリの属性を、次のように設定する必要があります。

https://hostName:port/imq/tunnel?ServerName=hostName:brokerName

hostName の部分にはブローカのホスト名が入り、brokerName の部分にはクライアントにアクセスさせる特定のブローカインスタンス名が入ります。

hostName と brokerName に正しい文字列を入力したことを確認するには、ブラウザからサーブレット URL にアクセスして、HTTPS トンネルサーブレットの状態レポートを生成します。レポートでは、サーブレットがアクセスしているすべてのブローカが次のように一覧表示されます。

HTTPS tunnel servlet ready. Servlet Start Time : Thu May 30 01:08:18 PDT 2002 Accepting TCP connections from brokers on port : 7674 Total available brokers = 2 Broker List :    jpgserv:broker2    cochin:broker1

HTTP プロキシを使用する

HTTP プロキシを使用して HTTPS トンネルサーブレットにアクセスする場合、次の設定を行います。

• http.proxyHost システムプロパティをプロキシサーバのホスト名に設定する

• http.proxyPort システムプロパティをプロキシサーバのポート番号に設定する

クライアントアプリケーションを起動するコマンドに -D オプションを使用して、これらのプロパティを設定できます。

例 : HTTPS トンネルサーブレットを配置する

ここでは、HTTPS トンネルサーブレットを Sun ONE Web Server に jar ファイルおよび WAR ファイルとして配置する両方の方法を説明します。どちらを使用するかは、Sun ONE Web Server のバージョンによって決まります。Servlet 2.2 またはそれ以降がサポートされていない場合は、WAR ファイルの配置を行えません。

jar ファイルとして配置する

次の手順は、ブラウザベースの管理 GUI を使用した Sun ONE Web Server、FastTrack Edition 4.1 への配置を説明しています。この方法では、通常次の手順を実行します。

1. サーブレットを追加する

2. サーブレットの仮想パスを設定する

3. サーブレットを読み込む

4. サーブレットアクセスログを無効にする

次の項で、これらの手順について説明します。Web ブラウザを使用してサーブレットの URL にアクセスすると、HTTPS トンネルサーブレットが問題なく配置されたことが確認できます。ステータス情報も表示されます。

サーブレットを追加する

トンネルサーブレットを追加するには

1. 「Servlet」タブを選択します。

2. 「Configure Servlet Attributes」を選択します。

3. 「Servlet Name」フィールドに、トンネルサーブレットの名前を指定します。

4. 「Servlet Code (class name)」フィールドに次の値を設定します。

   com.sun.messaging.jmq.transport.
   httptunnel.servlet.HttpsTunnelServlet

5. 「Servlet Classpath」フィールドに imqservlet.jar への絶対パスを入力します。たとえば、次のように指定します。

   IMQ_HOME/lib/imqservlet.jar
   (Solaris の場合、/usr/share/lib/imq/imqservlet.jar)

6. 「Servlet args」フィールドに、表 B-4 に示す必要なオプションの引数を入力します。




   表 B-4    HTTPS トンネルサーブレット jar ファイルの配置に使用するサーブレット引数



   引数	デフォルト値	必須 / オプション	関連項目
   keystoreLocation	なし	必須	表 8-8
   keystorePassword	なし	必須	表 8-8
   serverHost	all hosts	オプション	表 B-3
   serverPort	7674	オプション	表 B-3

   引数は、次のようにカンマで区切ります。

   keystoreLocation=keystore_location,keystorePassword=keystore_password, servletPort=portnumber

   serverHost 引数と serverPort 引数は、Web サーバとブローカ間の通信にだけ適用され、またデフォルト値に問題があるときにだけ設定されます。ただしその場合、状況に応じてブローカ設定プロパティを設定する必要があります (表 B-3 を参照)。たとえば、次のように設定されます。

   imq.httpsjms.https.servletPort

サーブレット仮想パス (サーブレット URL) を設定する

トンネルサーブレットの仮想パス (サーブレット URL) を設定するには

1. 「Servlet」タブを選択します。

2. 「Configure Servlet Virtual Path Translation」を選択します。

3. 「Virtual Path」フィールドを設定します。

   たとえば、URL にhttp://hostName:port/imq/tunnel を指定する場合、「Virtual Path」フィールドに次の文字列を入力します。

   /imq/tunnel

4. 「Servlet Name」フィールドに「サーブレットを追加する」の手順 3 と同じ値を設定します。

サーブレットを読み込む

Web サーバの起動時にトンネルサーブレットを読み込むには

1. 「Servlet」タブを選択します。

2. 「Configure Global Attributes」を選択します。

3. 「Startup Servlets」フィールドに、「サーブレットを追加する」の手順 3 と同じサーブレット名の値を入力します。

サーバのアクセスログを無効にする
必ずしもサーバのアクセスログを無効にする必要はありませんが、無効にしたほうがより良いパフォーマンスを得ることができます。

サーバのアクセスログを無効にするには

1. 「Status」タブを選択します。

2. 「Log Preferences Page」を選択します。

3. Log クライアントアクセス制御を使用して、ログ作成を無効にします。

WAR ファイルとして配置する

次の手順では、Sun ONE Web Server 6.0 Service Pack 2 での配置について説明しています。Web ブラウザを使用してサーブレットの URL にアクセスすると、HTTPS トンネルサーブレットが問題なく配置されたことが確認できます。ステータス情報も表示されます。

HTTPS トンネルサーブレットを配置する前に、JSSE jar ファイルが Web サーバのクラスパスに含まれていることを確認します。これを確認する一番簡単な方法は、jsse.jar、jnet.jar、および jcert.jar を IWS60_TOPDIR/bin/https/jre/lib/ext にコピーすることです。

HTTPS トンネルサーブレットを配置する前に、配置記述子がキーストアファイルの配置場所を指し、キーストアパスワードを指定するように変更する必要もあります。

HTTPS トンネルサーブレット WAR ファイルを修正するには

1. WAR ファイルを一時ディレクトリにコピーします。

   $ cp IMQ_HOME/lib/imqhttps.war /tmp
   (Solaris の場合、$ cp /usr/share/lib/imq/imqhttps.war /tmp)

2. 一時ディレクトリを現在のディレクトリにします。

   $ cd /tmp

3. WAR ファイルの内容を抽出します。

   $ jar xvf imqhttps.war

4. WAR ファイルの配置記述子を一覧表示します。

   $ ls -l WEB-INF/web.xml

5. web.xml ファイルを編集して、keystoreLocation と keystorePassword という引数に正しい値を設定します (必要に応じて serverPort と serverHost の引数も設定)。

6. WAR ファイルの内容を設定し直します。

   $ jar uvf imqhttps.war WEB-INF/web.xml

これで修正済みの imqhttps.war ファイルを使用して、HTTPS トンネルサーブレットを配置できるようになりました。キーストアパスワードの漏洩が心配な場合は、ファイルシステムアクセス権を使用して、imqhttps.war ファイルへのアクセスを制限できます。

HTTPS トンネルサーブレットを WAR ファイルとして配置するには

1. ブラウザベースの管理 GUI で、「Virtual Server Class」タブを選択します。「Manage Classes」をクリックします。

2. 適切な仮想サーバクラス名 (defaultclass など) を選択して、「Manage」ボタンをクリックします。

3. 「Manage Virtual Servers」を選択します。

4. 適切な仮想サーバ名を選択し、「Manage」ボタンをクリックします。

5. 「Web Applications」タブを選択します。

6. 「Deploy Web Application」をクリックします。

7. 修正済みの imqhttps.war ファイルを指すように、「WAR File On and WAR File Path」フィールドに適切な値を選択します (「HTTPS トンネルサーブレット WAR ファイルを修正するには」を参照)。

8. 「Application URI」フィールドに、「/imq」(入力時には、かぎカッコ不要) を入力します。

9. サーブレットを配置するインストールディレクトリのパス (通常は、Sun ONE Web Server インストールルートの任意の場所) を入力します。

10. 「OK」をクリックします。

11. Web サーバインスタンスを再起動します。

サーブレットは次のアドレスで利用可能となります。

https://hostName:port/imq/tunnel

クライアントはこの URL を使用して、安全なHTTPS コネクションを使用しているメッセージサービスに接続できます。
