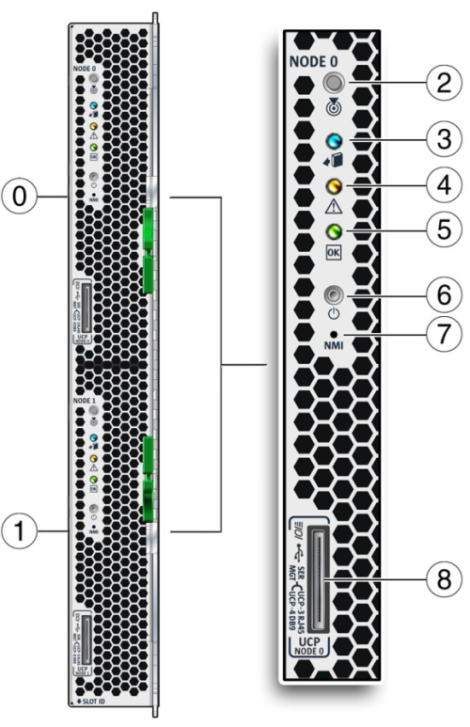

0 |
ノード 0。 |
1 |
ノード 1。 |
2 |
位置特定 LED (白色)。ボタンを押してサーバーを識別します。 |
3 |
サーバーモジュール取り外し可能 LED (青色)。主電源が切断されています。 |
4 |
保守要求 LED (オレンジ色)。障害状態が発生しました。 |
5 |
OK/電源 LED (緑色)。モード:
SP ブート — 高速点滅 (0.125 秒オン、0.125 秒オフ)。 スタンバイ電源 — 点滅 (0.1 秒オン、2.9 秒オフ)。 ホストブート — ゆっくり点滅 (0.5 秒オン、0.5 秒オフ)。 全電力 — 常時点灯。
|
6 |
電源ボタン。短く押すと、サーバーのスタンバイ電源と全電力が切り替わります。
 | 注意 - 全電力モードのときに電源ボタンを 4
秒以上押し続けると、即時停止が開始され、スタンバイ電源モードになります。データ損失が発生する可能性があります。
|
|
7 |
マスク不可能割り込み (NMI) ボタン。
| 注意 - サービス専用です。Oracle の担当者から指示された場合でないかぎり、押さないでください。
|
|
8 |
マルチポート (ドングル) ケーブル用のユニバーサルコネクタポート (UCP)。 |
