Cómo instalar el hardware de montaje en bastidor en un bastidor con orificios redondos

El kit de montaje en bastidor contiene soportes de adaptador, soportes traseros, carriles guía, tuercas en jaula y tornillos.


Precaución

Precaución - El servidor pesa alrededor de 180 libras (100 kg) cuando tiene todos los componentes instalados. Para reducir el riesgo de lesiones personales graves o daños en el equipo, utilice un dispositivo de elevación mecánica para instalar el servidor en el bastidor. Si no dispone de un dispositivo de elevación, extraiga los componentes como se describe en Cómo retirar componentes para reducir el peso. Esto reduce el peso del servidor a 80 libras (45 kg).

Cargue siempre el equipo en el bastidor desde abajo para que no sea muy pesado y no se vuelque. Instale la barra anticaída del bastidor para evitar que éste se vuelque durante la instalación del equipo.



Nota - Para instalar hardware de montaje en bastidor en bastidores con orificios cuadrados, consulte Cómo instalar el hardware de montaje en bastidor en un bastidor con orificios cuadrados.


Para esta tarea, se necesitan los tornillos y conectores siguientes:

Función
Descripción para bastidores M6
Descripción para los bastidores 10-32
Acoplar los soportes de adaptador a los postes de bastidor frontales
Cuatro M6 x 12
Cuatro 10-32 x 10
Acoplar los soportes de adaptador a los postes de bastidor traseros
Cuatro M6 x 12
Cuatro tornillos de tope 10-32
Acoplar los soportes a los postes de bastidor traseros
Cuatro M6 x 10
Cuatro 10-32 x 10
Tornillos de seguridad para carriles
Cuatro M4 x 10 de cabeza plana
Cuatro M4 x 10 de cabeza plana
  1. Recopile los tornillos y conectores necesarios.
  2. Asegúrese de que dispone de un espacio de 5 RU en el bastidor.
  3. Seleccione el juego de soportes de adaptador para bastidores con orificios redondos.

    El servidor se entrega con dos juegos de soportes de adaptador: uno para bastidores con orificios cuadrados (1) y otro para bastidores con orificios redondos (2). Los soportes de adaptador para bastidores con orificios cuadrados (1) tienen agujeros roscados. Al contrario de los soportes de adaptador para bastidores con orificios redondos (roscados) (2). Consulte la figura siguiente.


    Nota - Las flechas de los soportes de adaptador (3) indican cómo deben orientarse los soportes. Asegúrese de colocar todos los soportes con la flecha “Top” (3) apuntando hacia arriba.



    image:Cierre de los soportes de adaptador

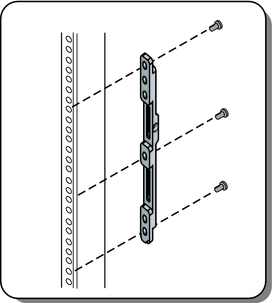

  4. Acople los soportes de adaptador a los postes frontales.

    Coloque los soportes de adaptador de modo que la parte inferior de estos quede alineada con la parte inferior del espacio (5RU) donde estará colocado el servidor y que la flecha etiquetada como “Top” apunte hacia arriba.

    Utilice tres tornillos M6 x 12 o 10-32 x 10 para cada lado. Introduzca los tornillos desde dentro del bastidor, a través del soporte de adaptador y, por último, en los agujeros roscados del poste.


    image:Acoplar el soporte de adaptador frontal a un bastidor con orificios redondos.

    Nota - La caja auxiliar incluye una plantilla impresa que puede utilizar para que le sea más fácil alinear los soportes de adaptador.

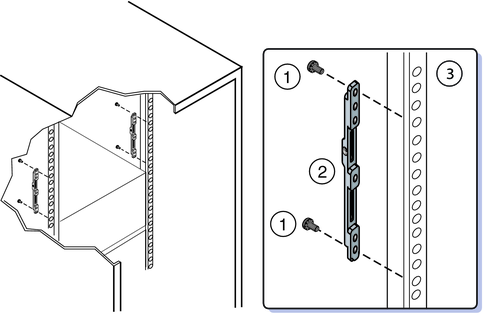

  5. Acople los soportes de adaptador a los postes traseros.

    Coloque los soportes de adaptador de modo que la parte inferior de estos quede alineada con la parte inferior del espacio (5RU) donde estará colocado el servidor y que la flecha etiquetada como “Top” apunte hacia arriba.

    Introduzca dos tornillos (1) desde el interior del bastidor, a través de los agujeros superior e inferior del soporte de adaptador (2) y, por último, enrósquelos en el poste (3).


    Nota - No utilice el tornillo central en el soporte de adaptador. Está reservado para el kit de soportes de transporte opcional descrito en Instalar y retirar soportes de transporte.


    • Para bastidores M6, utilice dos tornillos M6 x 12 por lado.

    • Para bastidores 10-32, utilice dos tornillos de tope 10-32 por lado.


    image:Soportes de adaptador traseros en un bastidor con orificios redondos (roscados).

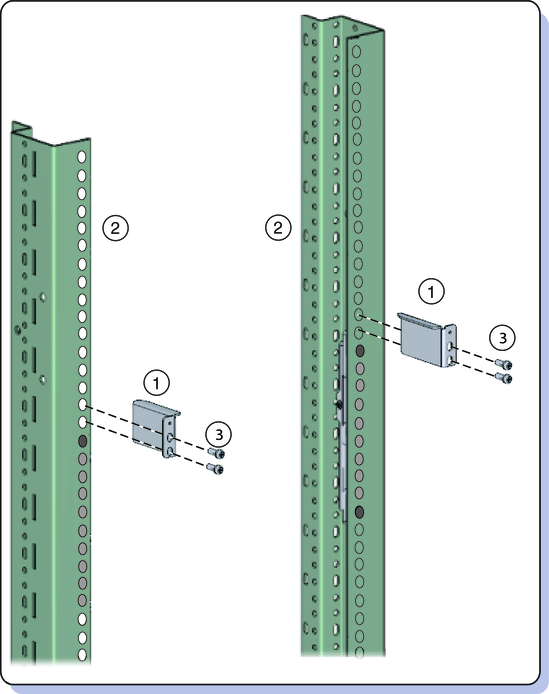

  6. Acople los soportes traseros de la parte superior (1) a los postes del bastidor (2) directamente sobre los soportes de adaptador, tal y como se muestra en la figura siguiente.

    Utilice dos tornillos M6 x 16 o dos tornillos 10-32 x 10 mm (3) por lado.

    Antes de apretar los tornillos, deslice los soportes (1) hacia arriba hasta el tope. Los agujeros de los soportes son ovalados, de modo que se pueden mover un poco hacia arriba y hacia abajo cuando los tornillos están flojos.


    image:Acoplar los soportes traseros a postes
  7. Retire los seis tornillos (1) que sujetan los extensores de carril izquierdo y derecho (2) en los carriles guía (3) y, a continuación, retire los extensores de carril.

    Debe retirarlos antes de instalar el servidor en el bastidor. Se utilizan para otros productos.


    image:Retirar extensores de carril
  8. Coloque los carriles guía en el bastidor.

    Los carriles guía se expanden (1) para ajustarse al bastidor, a continuación, se introducen en las ranuras de los soportes de adaptador (2) y se acoplan en su posición (3).

    Asegúrese de colocar los carriles guía en la orientación correcta. Tienen las etiquetas “FRONT LEFT” y “FRONT RIGHT”.


    image:Acoplar los carriles a los soportes de adaptador
  9. Enrosque los cuatro tornillos de seguridad M4 X 10 de cabeza plana (1) en los soportes de adaptador.

    Gracias a ellos, los carriles guía no se saldrán sin querer de los soportes de adaptador.


    image:Imagen de los tornillos de seguridad

Pasos siguientes

Cómo insertar el servidor en el bastidor
