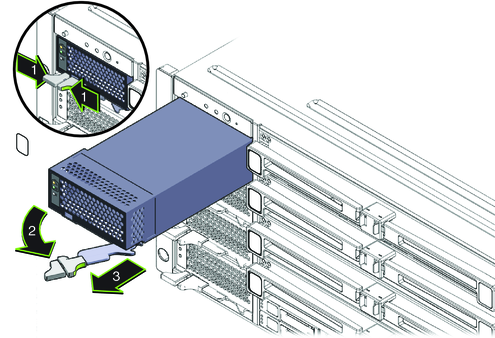

Este procedimiento describe cómo retirar los componentes del servidor para levantarlo entre dos personas en el bastidor. Si va a utilizar un dispositivo de elevación mecánico, no es necesario realizar este procedimiento.
Antes de empezar
![]() | Precaución - Las placas de circuitos y las unidades de disco duro contienen componentes electrónicos extremadamente sensibles a la electricidad estática. Las cantidades normales de electricidad estática que se desprenden de la ropa o del entorno de trabajo pueden destruir los componentes situados en estos dispositivos. No toque los componentes sin tomar las precauciones antiestáticas necesarias, particularmente en los bordes del conector. Para obtener más información, consulte Antistatic Precautions and Procedures de Sun Fire X4800 M2 Server Service Manual. |
Nota - Este procedimiento da por hecho que el servidor está apagado y que todos los cables están desconectados.
![]() | Precaución - Para evitar un error del sistema, debe volver a colocar los módulos CPU en su posición original. Marque las posiciones de las ranuras de los módulos CPU con cuidado antes de retirarlas del chasis. |
El chasis contiene cuatro ranuras de módulos CPU; cada una debe tener un módulo CPU o un panel de relleno.
Nota - Como son muy ligeros, no es necesario retirar los paneles de relleno.

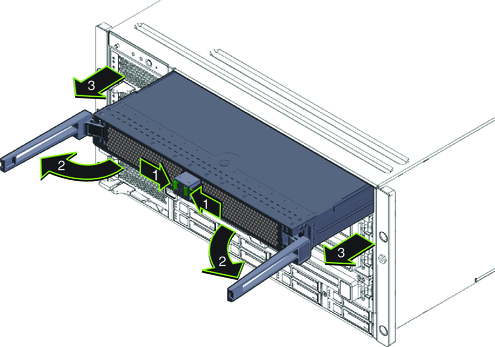

En cada módulo de CPU:
![]() | Precaución - Cuando el módulo esté parcialmente fuera del chasis, cierre los expulsores y agarre el módulo. No coja el módulo por los expulsores. |
![]() | Precaución - El módulo de CPU es pesado. Utilice ambas manos. |
Los compartimentos superiores se pueden utilizar para colocar las manos mientras se mueve el chasis.
![]() | Precaución - No inserte horquillas de un dispositivo de elevación en estos compartimentos abiertos, ya que causaría daños graves e irreparables. |

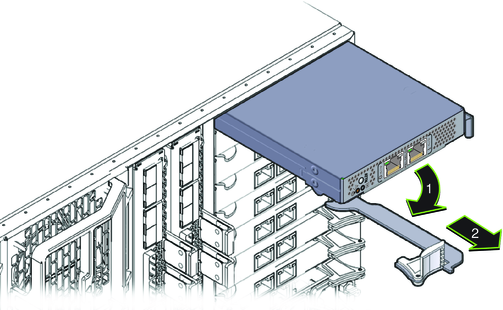

![]() | Precaución - Para evitar un error del sistema, debe volver a colocar las tarjetas de EM PCIe en su posición original. Marque la posición de las ranuras de EM PCIe con cuidado antes de retirarlas del chasis. |

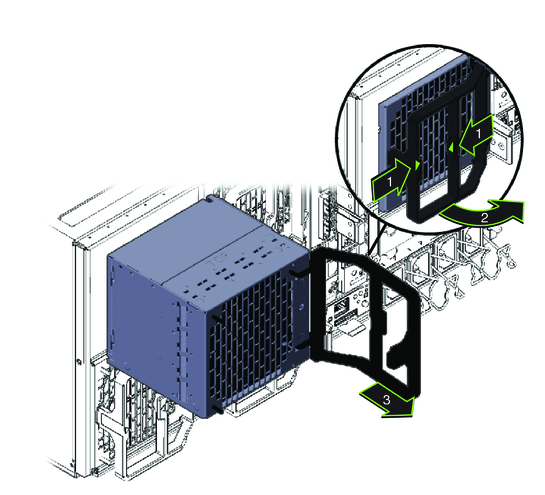

Apriete la pinza (1) para soltar el módulo del ventilador (2) y, a continuación, sáquelo del chasis (3).
Puede utilizar la ranura como apoyo al mover el chasis.
![]() | Precaución - No inserte horquillas de un dispositivo de elevación en este compartimento abierto, porque causaría daños graves e irreparables. |
