Funzionamento dei volumi RAID-1

Solaris Volume Manager usa i dischi virtuali per gestire i dischi fisici e i dati che contengono. In Solaris Volume Manager, un disco virtuale viene denominato volume. Il volume comprende un gruppo di slice fisiche che appaiono al sistema come un singolo dispositivo logico. I volumi sono in realtà pseudodispositivi (o dispositivi virtuali) secondo la terminologia standard di UNIX.

Un volume è funzionalmente identico a un disco fisico dal punto di vista di un'applicazione e del file system (ad esempio UFS). Solaris Volume Manager converte le richieste di I/O dirette al volume in richieste di I/O ai dischi che lo compongono. I volumi di Solaris Volume Manager sono realizzati a partire dalle slice (partizioni del disco) o utilizzando altri volumi di Solaris Volume Manager.

I volumi possono essere utilizzati per migliorare le prestazioni e la disponibilità dei dati. In alcuni casi, possono anche migliorare le prestazioni di I/O. Dal punto di vista funzionale, i volumi si comportano allo stesso modo delle slice. Grazie a questa analogia, i volumi sono trasparenti per gli utenti, le applicazioni e i file system. Come accade con i dispositivi fisici, è possibile usare Solaris Volume Manager per accedere ai volumi con i nomi di dispositivo a blocchi o raw. Il nome del volume è diverso a seconda che si utilizzi il dispositivo a blocchi o quello raw. I metodi di installazione JumpStart e Live Upgrade supportano l'uso di dispositivi a blocchi per creare file system in mirroring. Per informazioni dettagliate sui nomi dei volumi, vedere Requisiti e linee guida per i nomi dei volumi RAID.

Quando si creano volumi RAID-1 con volumi RAID-0 (concatenazioni di una singola slice), Solaris Volume Manager duplica i dati sui submirror RAID-0 e considera i submirror come un singolo volume.

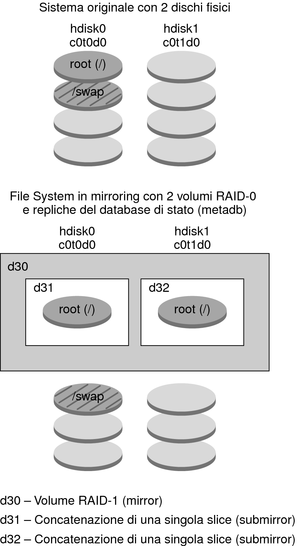

La figura seguente mostra un mirror che duplica il file system root (/) su due dischi fisici.

Figura 8-1 Creazione di volumi RAID-1 nei file system root (/) di due dischi

La figura mostra un sistema con la configurazione indicata di seguito.

• Il mirror denominato d30 consiste dei due submirror d31 e d32. Il mirror (d30), duplica i dati del file system root (/) su entrambi i submirror.

• Il file system root (/) su hdisk0 è incluso nella concatenazione di una singola slice denominata d31.

• Il file system root (/) viene copiato sul disco rigido denominato hdisk1. Questa copia è la concatenazione di una singola slice denominata d32.
