17.10 Exalogic計算ノードの表示

Exalogic計算ノードを表示するには、次のことを行います。

1. 左側のペインの「アセット」で、ドロップダウン・リストから「すべてのユーザー定義グループ」オプションを選択します。

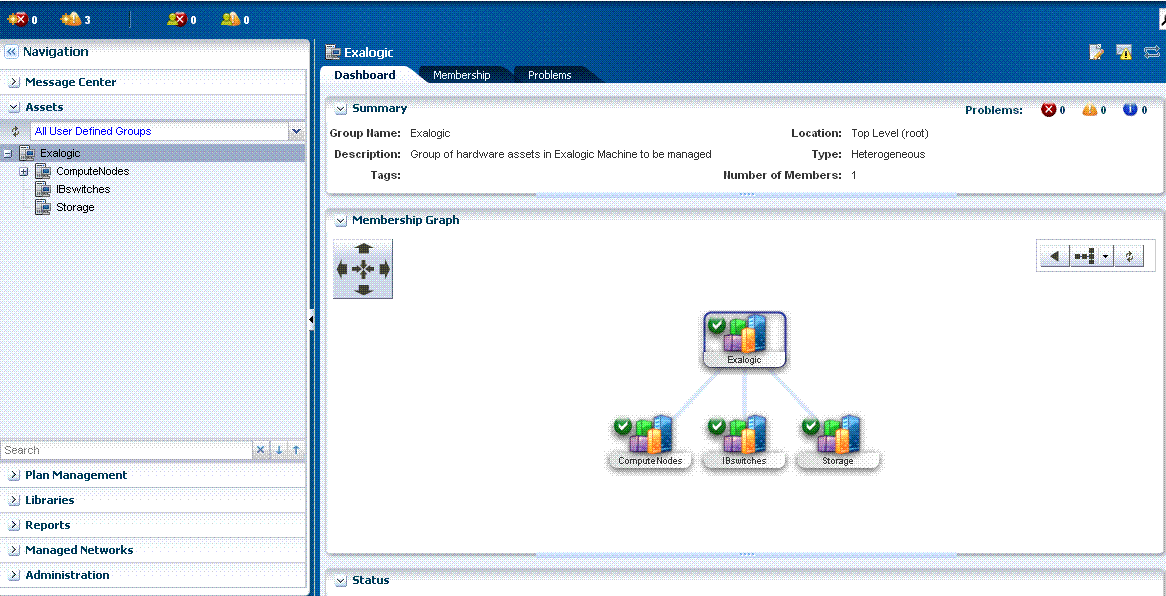

2. 最上位レベル・グループExalogicを選択します。図17-9のようなExalogicグループ・ページが表示されます。

   図17-9 Exalogicグループ・ビュー


   「図17-9 Exalogicグループ・ビュー」の説明

3. 左側のナビゲーション・ペインで、ComputeNodesサブグループの下の特定の計算ノードを選択し、その計算ノードについての情報を表示します。

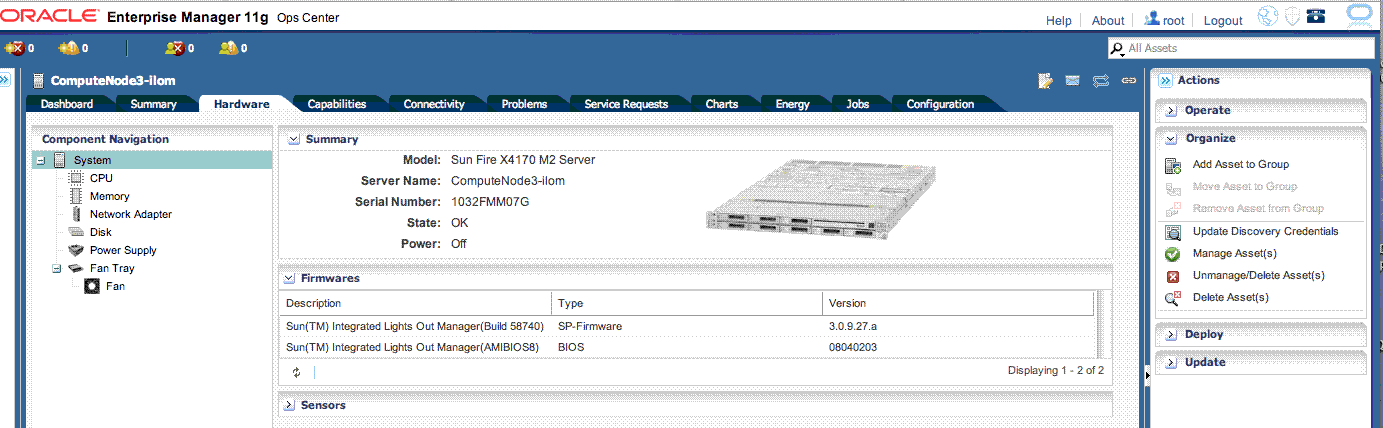

4. 「ハードウェア」タブをクリックして、その計算ノードについての詳細情報を表示します。この情報には、CPU、メモリー、ネットワーク・アダプタ、ディスク、電源およびファン・トレイ(ファン)が含まれます。たとえば、図17-10を参照してください。

   図17-10 計算ノードのハードウェア情報


   「図17-10 計算ノードのハードウェア情報」の説明

5. この情報を確認して、構成がExalogicマシン内の計算ノード構成と一致していることを確認します。

6. この画面からサービス・プロセッサ(SP)コンソールを起動する場合は、「コンソール」タブをクリックします。コンソール接続が有効でない場合は、「コンソール接続の有効化」アイコンをクリックして有効化します。

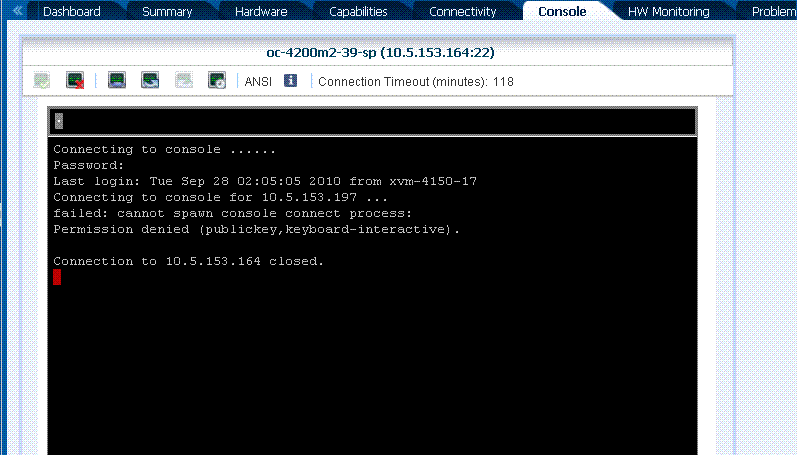

7. 「コンソールに接続」アイコンをクリックします。図17-11で示すように、選択した計算ノードのためのSPコンソールが起動されます。

   図17-11 サービス・プロセッサ・コンソールの起動


   「図17-11 サービス・プロセッサ・コンソールの起動」の説明

8. 右側のナビゲーション・ペイン「アクション」で、「LOMコントローラの起動」オプションをクリックし、その計算ノードのためのSun Integrated Lights Out Manager (ILOM) Webインタフェースを起動できることを確認します。
