17.11 InfiniBandスイッチの表示

Exalogic固有のInfiniBandスイッチを表示するには、次のことを行います。

1. 左側のペインの「アセット」で、ドロップダウン・リストから「すべてのユーザー定義グループ」オプションを選択します。

2. 最上位レベル・グループExalogicを選択します。図17-9のようなExalogicグループ・ページが表示されます。

3. 左側のナビゲーション・ペインで、IBswitchesサブグループの下の特定のスイッチを選択し、そのスイッチについての情報を表示します。図17-12で示す計算ノード・ページのようなページが表示されるはずです。

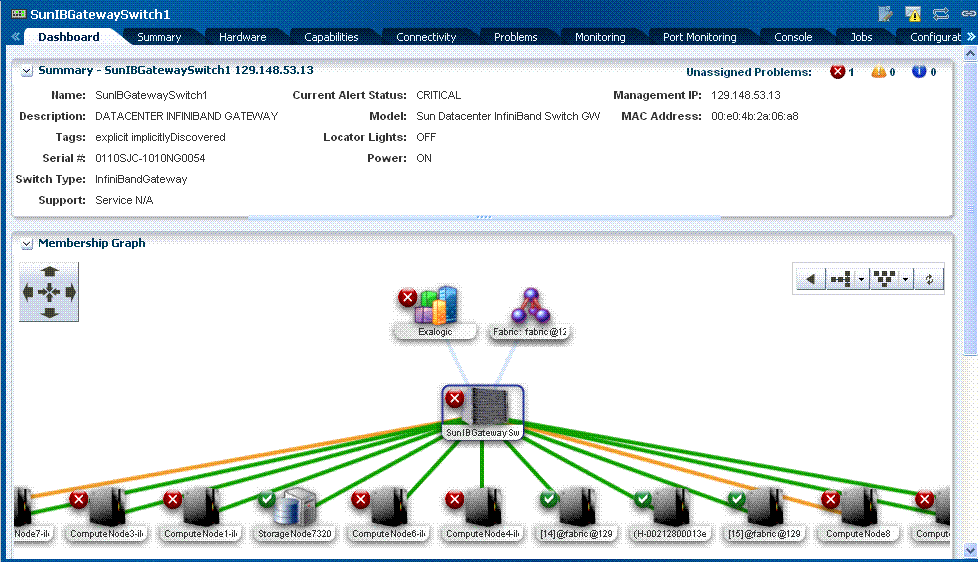

   図17-12 スイッチ・ビュー


   「図17-12 スイッチ・ビュー」の説明

4. 「ハードウェア」タブをクリックして、そのスイッチについての詳細情報を表示します。この情報には、ポート、そのスイッチに接続されたネットワーク・アダプタなどが含まれます。図17-13のように、スイッチについてのハードウェア情報が表示されます。

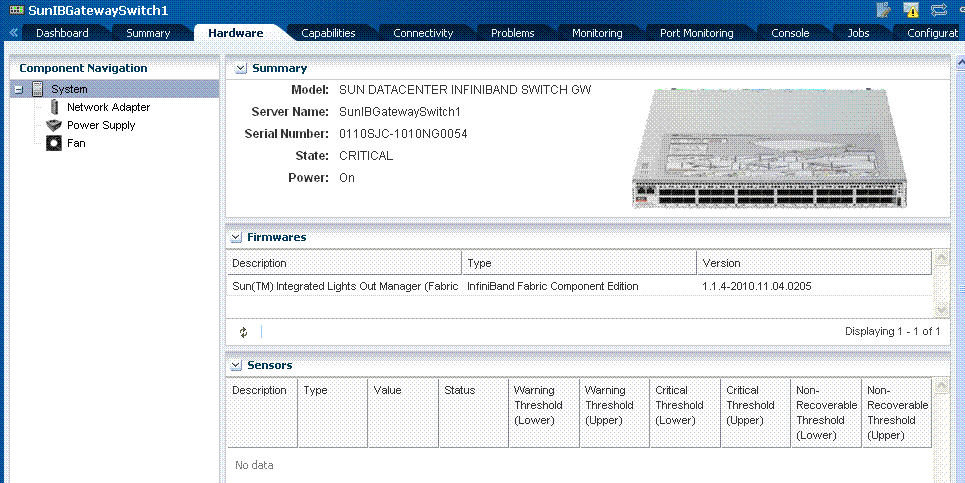

   図17-13 スイッチのハードウェア情報


   「図17-13 スイッチのハードウェア情報」の説明

5. この情報を確認して、構成がExalogicマシン内の対応するスイッチ仕様と一致していることを確認します。

   また、情報が、Oracle Enterprise Manager Ops Centerによって管理されるネットワーク構成と一致していることを確認します。管理対象ネットワークについての情報を表示するには、左側のナビゲーション・ペインで「管理対象ネットワーク」をクリックしてネットワーク情報を表示します。

6. サービス・プロセッサおよびサーバー・ポートについての接続情報を表示する場合は、「接続性」タブをクリックします。

7. スイッチ・ポートについての情報を表示する場合は、「ポートのモニタリング」タブをクリックします。

8. このインタフェースからサービス・プロセッサ(SP)コンソールを起動する場合は、「コンソール」タブをクリックします。コンソール接続が有効でない場合は、「コンソール接続の有効化」アイコンをクリックして有効化します。

9. 「コンソールに接続」アイコンをクリックします。図17-11で示すように、選択したスイッチのためのSPコンソールが起動されます。

10. 右側のナビゲーション・ペイン「アクション」で、「LOMコントローラの起動」オプションをクリックし、そのスイッチのためのSun Integrated Lights Out Manager (ILOM) Webインタフェースを起動できることを確認します。
