C.3 Exalogicハーフ・ラック

図C-3に、単一Exalogicハーフ・ラックに対するケーブル配線を示します。

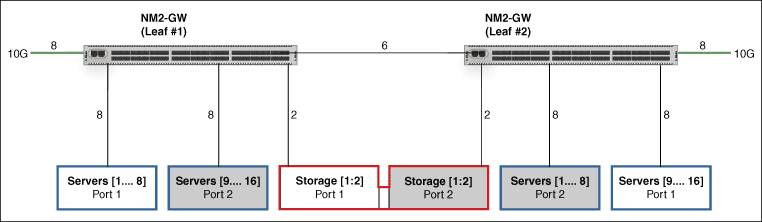

図C-3 Exalogicハーフ・ラックのネットワークの接続性

図C-3の説明が続きます。
「図C-3 Exalogicハーフ・ラックのネットワークの接続性」の説明

図C-3NM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチ(リーフ・スイッチ)を表します。サーバーは、Exalogicマシンの計算ノードを指します。
