C.2 Exalogicクォーター・ラック

図C-2に、単一Exalogicクォーター・ラックに対するケーブル配線を示します。

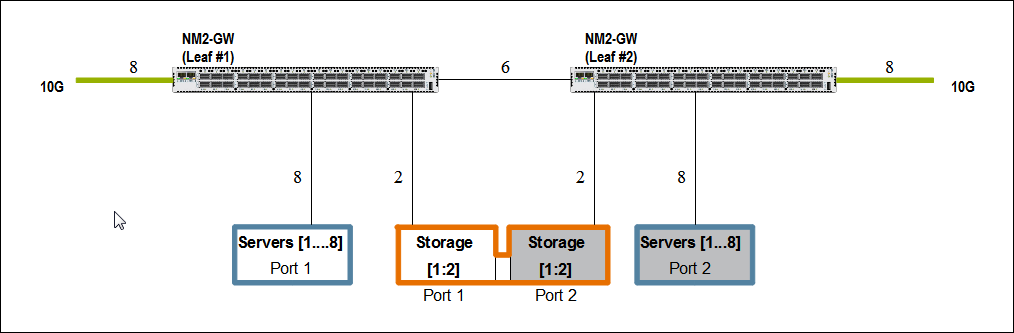

図C-2 Exalogicクォーター・ラックのネットワークの接続性

「図C-2 Exalogicクォーター・ラックのネットワークの接続性」の説明

図C-2のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチ(リーフ・スイッチ)を表します。サーバーは、Exalogicマシンの計算ノードを指します。計算ノードの半数が、アクティブ・ポートで第1ゲートウェイ・スイッチに、パッシブ・ポートで第2ゲートウェイ・スイッチに接続されています。残りの半数は、アクティブ・ポートで第2ゲートウェイ・スイッチに、パッシブ・ポートで第1ゲートウェイ・スイッチに接続されています。これは、高可用性および負荷分散を実現するための接続方法です。

Exalogicマシンのクォーター・ラックには、Sun Datacenter InfiniBand Switch 36はありません。
