C.1 Exalogic 1/8ラック

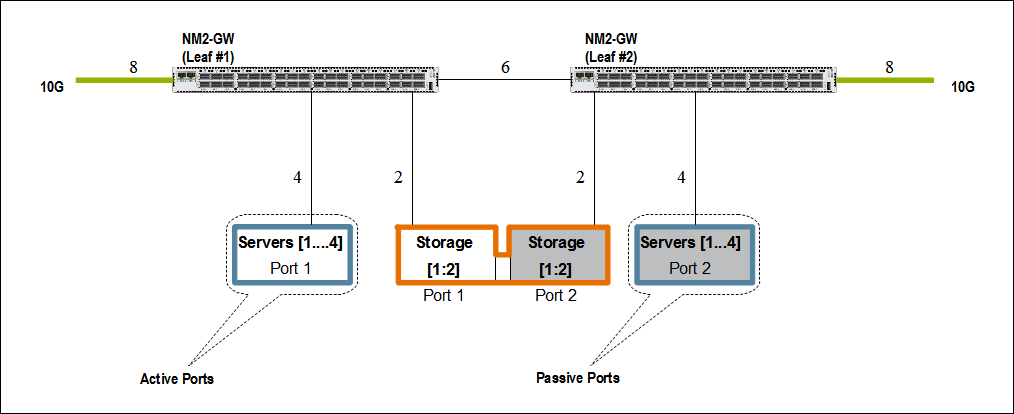

図C-1に、単一Exalogic 1/8ラックに対するケーブル配線を示します。

図C-1 Exalogic 1/8ラックのネットワークの接続性

「図C-1 Exalogic 1/8ラックのネットワークの接続性」の説明

図C-1のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチ(リーフ・スイッチ)を表します。サーバーは、Exalogicマシンの計算ノードを指します。計算ノードの半数が、アクティブ・ポートで第1ゲートウェイ・スイッチに、パッシブ・ポートで第2ゲートウェイ・スイッチに接続されています。残りの半数は、アクティブ・ポートで第2ゲートウェイ・スイッチに、パッシブ・ポートで第1ゲートウェイ・スイッチに接続されています。これは、高可用性および負荷分散を実現するための接続方法です。

Exalogicマシンの1/8ラックには、Sun Datacenter InfiniBand Switch 36はありません。
