1.3 InfiniBandスイッチのポートの使用方法

Exalogicマシンのすべての構成(フル、ハーフ、クォーターおよび1/8ラック)には、Sun Network QDR InfiniBand Gateway Switchが含まれています。Exalogicマシンのフル・ラックとハーフ・ラックの構成のみに、Sun Datacenter InfiniBand Switch 36が含まれています。

この項では、マルチラック構成の使用例における次のInfiniBandスイッチのポートの使用方法を説明します。

• NM2-GWでのポートの使用方法

• NM2-36Pでのポートの使用方法

1.3.1 NM2-GWでのポートの使用方法

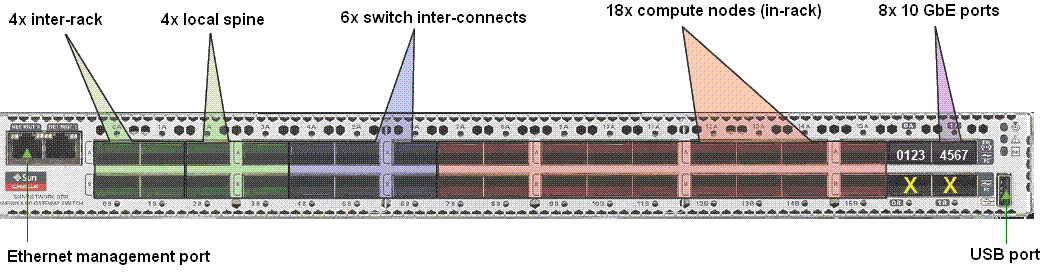

図1-1は、各Sun Network QDR InfiniBand Gateway Switch (NM2-GW)でのポートの方法を示しています。

図1-1 マルチラック・シナリオでのNM2-GWのポートの使用方法と接続グループ

「図1-1 マルチラック・シナリオでのNM2-GWのポートの使用方法と接続グループ」の説明

1.3.2 NM2-36Pでのポートの使用方法

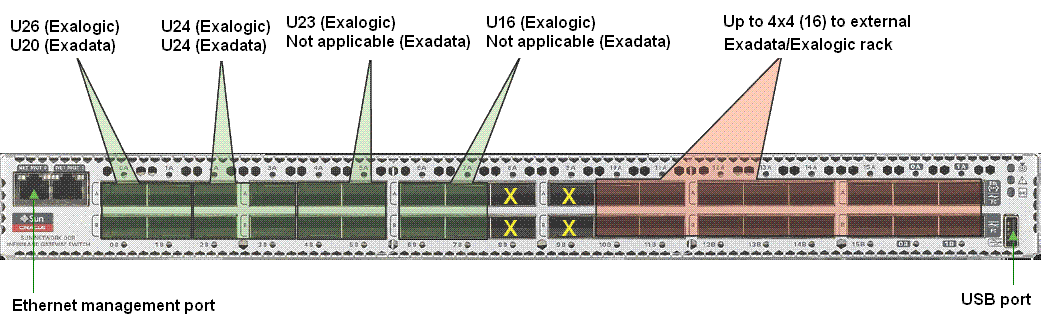

Exalogicマシンのフル・ラックとハーフ・ラックの構成に含まれるSun Datacenter InfiniBand Switch 36 (NM2-36P)でのポートの使用方法を示します。

図1-2 マルチラック・シナリオでのNM2-36Pのポートの使用方法と接続グループ

「図1-2 マルチラック・シナリオでのNM2-36Pのポートの使用方法と接続グループ」の説明
