Caractéristiques et spécifications du HBA universel

Le HBA universel Sun Storage 16 Gb Fibre Channel (FC) ExpressModule Universal HBA d'Oracle (numéro de référence 7101682) est un HBA universel ExpressModule à deux ports qui utilise la technologie QLogic. Le HBA est considéré comme universel car il s'agit d'une carte configurable dont vous pouvez modifier le mode du protocole de fonctionnement : vous pouvez l'utiliser en mode FC 16 Gb à deux ports ou en mode adaptateur réseau convergé FCiE (Fibre Channel over Ethernet) 10 GbE à deux ports. Le HBA universel dispose de quatre configurations possibles :

• 10 GbE FCoE Copper – Cette configuration fournit une connectivité par câble en cuivre Twin-Ax et la fonctionnalité de HBA universel FCoE 10 GbE. Aucun module optique n'est installé ou fourni avec cette configuration du HBA universel.

• 16 Gb FC SW (shortwave) Optical – Cette configuration requiert l'installation de modules de transcepteur optique à ondes courtes FC 16 Gb sur les connecteurs SFP+ du HBA universel, ce qui active la fonctionnalité de HBA Fibre Channel 16 Gb.

• 10 GbE FCoE SR (short-range) Optical – Cette configuration requiert l'installation de modules de transcepteur optique à courte portée 10 GbE sur les connecteurs SFP+ du HBA universel, ce qui active la fonctionnalité de CNA FCoE 10 GbE.

• 16 Gb FC LW (longwave) Optical – Cette configuration requiert l'installation de modules de transcepteur optique à longue portée FC 16 Gb sur les connecteurs SFP+ du HBA universel, ce qui active la fonctionnalité de HBA FC 16 Gb.

La Figure 1–1 illustre les fonctionnalités physiques du HBA universel sans modules de transcepteur optique ni câbles attachés.

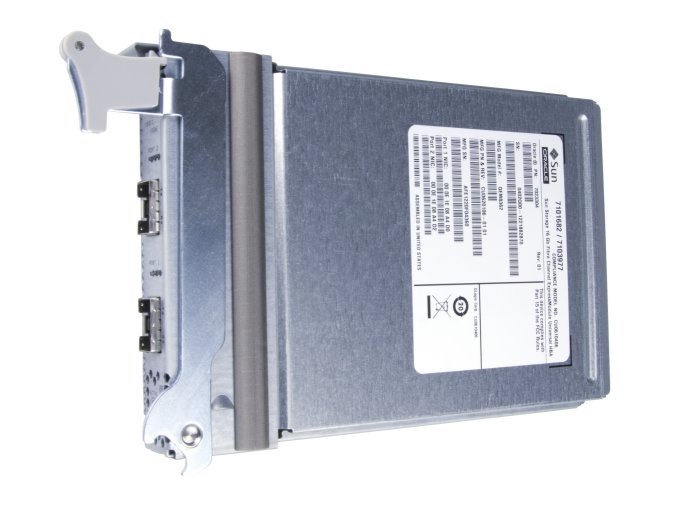

Figure 1-1  Configuration 10 GbE FCoE Copper

Le Table 1–1 répertorie les fonctions et les spécifications du HBA universel. Pour consulter la liste des systèmes d'exploitation pris en charge, voir le Table 1–2.
