Mise sous tension
Remarque - Avant la mise sous tension du système, lisez le Chapter 3, Operating Protocol Mode Configuration relatif à la modification du mode de protocole de fonctionnement du HBA universel. Il est important d'effectuer la procédure du Chapter 3, Operating Protocol Mode Configuration avant la mise sous tension du système pour éviter toute erreur de configuration potentielle.
Si le système était hors tension avant l'installation du HBA universel, mettez-le sous tension comme suit :
- Vérifiez que le HBA universel est bien installé sur le système.
- Vérifiez que le bon câble de données est connecté.
- Reportez-vous au manuel d'installation ou d'entretien du système pour savoir comment mettre celui-ci sous tension.
- Vérifiez l'état des DEL en vous reportant au Table 2–2 (pour 10 Gb FCoE) ou au Table 2–3 (pour 16 Gb, 8 Gb ou 4 Gb FC) pour vous assurer du bon fonctionnement du HBA universel.
La Figure 2–4 indique les emplacements des DEL sur le panneau avant du HBA universel.

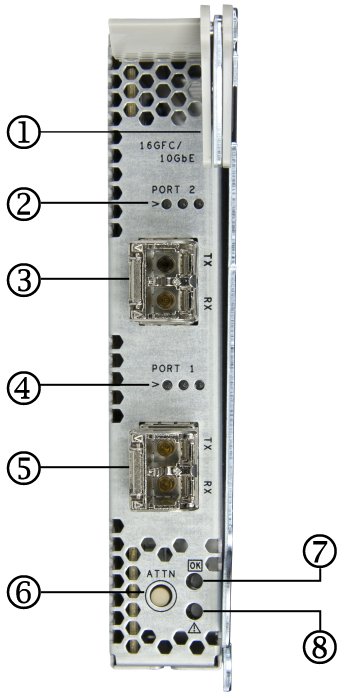

Figure 2-4 DEL de l'adaptateur de bus hôte universel
Légende de la figure
1 Loquet de l'ExpressModule
2DEL du port 2 (pour plus de détails, voir le Table 2–2 et le Table 2–3)
3Connecteur LC du port 2
4DEL du port 1 (pour plus de détails, voir le Table 2–2 et le Table 2–3)
5Connecteur LC du port 1
6Bouton Attention (ATTN)
7DEL OK/Alimentation (système fonctionnant normalement)
8DEL d'intervention requise (le système nécessite une attention particulière)
