19 Oracle Database Appliance X3-2のサーバー・ポートの特定

この項では、サーバー・コネクタのピン配列について説明します。

ギガビット・イーサネット・ポート

サーバーには、4つの自動ネゴシエーション100/1000/10,000BASE-T GbEシステム・ドメイン・ポートがあります。4つのイーサネット・ポートすべてで標準のRJ-45コネクタを使用します。

転送速度を次の表に示します。

表34 イーサネット・ポートの転送速度
接続タイプ
IEEE用語
転送速度
ファスト・イーサネット
100BASE-TX
100Mbps
ギガビット・イーサネット
1000BASE-T
1,000Mbps
10ギガビット・イーサネット
10GBASE-T
10,000Mbps

次の図と表で、ギガビット・イーサネット・ポートのピン信号について説明します。

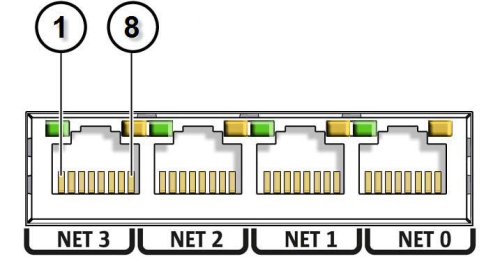

画像: ギガビット・イーサネット・ポートのピン配列を示す図。 表35 10GBEポートの信号
ピン
信号の説明
ピン
信号の説明
1
送信/受信データ0 +
5
送信/受信データ2 -
2
送信/受信データ0 -
6
送信/受信データ1 -
3
送信/受信データ1 +
7
送信/受信データ3 +
4
送信/受信データ2 +
8
送信/受信データ3 -

関連情報

ネットワーク管理ポート

サーバーには、NET MGTというラベルが付けられた、10/100BASE-Tイーサネット管理ドメイン・インタフェースが1つあります。Oracle ILOMを使用してサーバーを管理する場合のこのポートの構成については、Oracle Integrated Lights Out Manager (Oracle ILOM) 3.1ドキュメント・ライブラリ(http://www.oracle.com/goto/ILOM/docs)を参照してください。

画像: ネットワーク管理ポートを示す図。 表36 ネットワーク管理ポートの信号
ピン
信号の説明
ピン
信号の説明
1
送信データ+
5
コモン・モードの終了
2
送信データ-
6
受信データ-
3
受信データ+
7
コモン・モードの終了
4
コモン・モードの終了
8
コモン・モードの終了

関連情報

シリアル管理ポート

シリアル管理コネクタ(SER MGTというラベル)は、バック・パネルからアクセスできるRJ-45コネクタです。このポートは、サーバーへのデフォルトの接続です。このポートは、サーバー管理にのみ使用します。

表37 シリアル・ポートのデフォルト・シリアル接続
パラメータ
設定
コネクタ
SER MGT
速度
9600ボー
パリティ
なし
ストップ・ビット
1
データ・ビット
8

次の図と表で、SER MGTポートのピンについて説明します。

画像: シリアル管理ポートのピン配列を示す図。 表38 シリアル管理ポートの信号
ピン
信号の説明
ピン
信号の説明
1
送信要求
5
信号グランド
2
データ端末レディー
6
受信データ
3
送信データ
7
データ・セット・レディー
4
信号グランド
8
送信可

DB-9またはDB-25コネクタを備えたケーブルを使用してSER MGTポートに接続する必要がある場合は、表のピンの説明に従い、シリアル接続に適したクロスオーバー・アダプタを作成します。

表39 RJ-45/DB-9アダプタのクロスオーバー配線リファレンス
シリアル・ポート(RJ-45コネクタ)
DB-9アダプタ
ピン
信号の説明
ピン
信号の説明
1
RTS
8
CTS
2
DTR
6
DSR
3
TXD
2
RXD
4
信号アース
5
信号アース
5
信号アース
5
信号アース
6
RXD
3
TXD
7
DSR
4
DTR
8
CTS
7
RTS
表40 RJ-45/DB-25アダプタのクロスオーバー配線リファレンス
シリアル・ポート(RJ-45コネクタ)
DB-25アダプタ
ピン
信号の説明
ピン
信号の説明
1
RTS
5
CTS
2
DTR
6
DSR
3
TXD
3
RXD
4
信号アース
7
信号アース
5
信号アース
7
信号アース
6
RXD
2
TXD
7
DSR
20
DTR
8
CTS
4
RTS

関連情報

ビデオ・コネクタ

ビデオ・コネクタは、バック・パネルからアクセスできるDB-15コネクタです。

画像: ビデオ・ポートを示す図。 表41 ビデオ・コネクタの信号
ピン
信号の説明
ピン
信号の説明
1
赤ビデオ
9
[KEY]
2
緑ビデオ
10
同期アース
3
青ビデオ
11
モニターID - ビット1
4
モニターID - ビット2
12
モニターID - ビット0
5
信号グランド
13
水平同期
6
赤アース
14
垂直同期
7
緑アース
15
N/C(予約済)
8
青アース

関連情報

USBポート

サーバーには、サポートされているUSB 2.0準拠デバイスを接続するための6つのUSBポートがあります。USBポートは、サーバーのフロント・パネルに2つ、バック・パネルに2つ、およびマザーボードに2つあります。

画像: USBポートを示す図。 表42 USBポートの信号
ヘッダー
ヘッダー
1
+5V
2
DAT-
3
DAT+
4
信号グランド
