Fonctions du panneau arrière

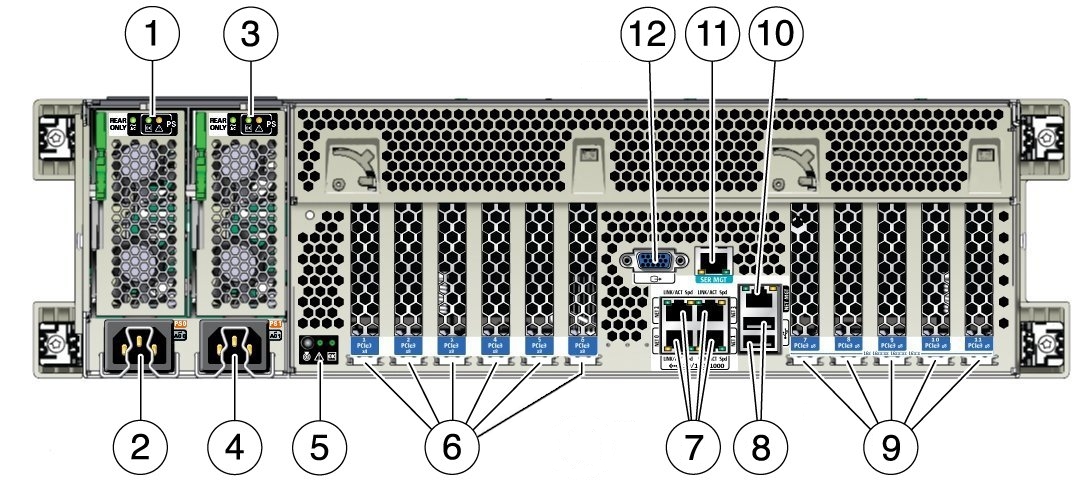

La figure suivante représente le panneau arrière du serveur Sun Server X4-4 et décrit ses composants.

image:Graphique illustrant le panneau arrière où divers indicateurs et connecteurs sont indiqués d'un numéro de légende.

Légende	Description
1	Panneau de DEL de l'unité d'alimentation 0
2	Entrée CA de l'unité d'alimentation 0
3	Panneau de DEL de l'unité d'alimentation 1
4	Entrée CA de l'unité d'alimentation 1
5	Panneau d'indicateur de l'état système
6	Emplacements de carte PCIe 1 à 6
7	Ports 10 GbE réseau (NET) : NET0–NET3
8	Ports USB 2.0 (2)
9	Emplacements de carte PCIe 7 à 11
10	Port de gestion du réseau du processeur de service (NET MGT)
11	Port de gestion série (SER MGT)/série RJ-45
12	Port vidéo DB-15
