Connexion des cordons d'alimentation

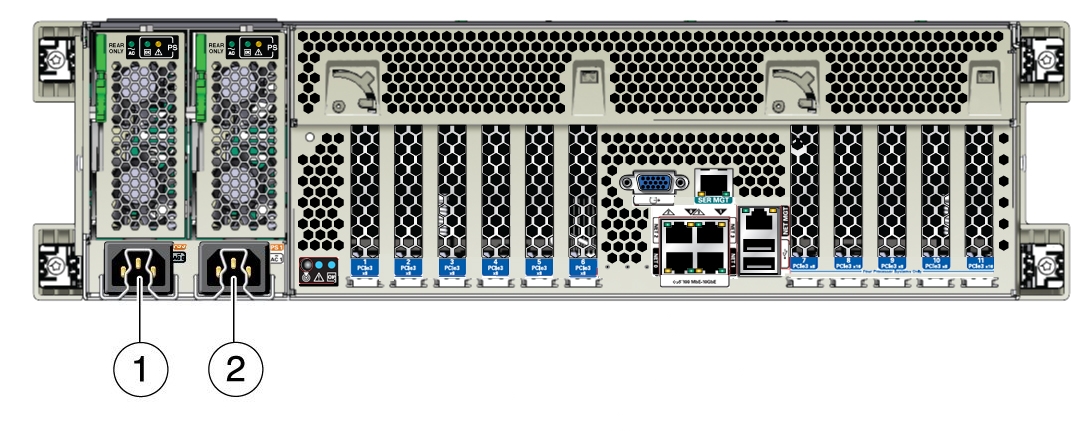

Utilisez cette procédure pour brancher les cordons d'alimentation au serveur. Une fois les cordons d'alimentation branchés, le serveur se met en mode de veille. La figure suivante indique l'emplacement des connecteurs d'alimentation CA.

1. Raccordez deux cordons d'alimentation du serveur à des prises secteur reliées à la terre.
2. Raccordez deux cordons d'alimentation du serveur aux connecteurs d'alimentation secteur sur le panneau arrière du serveur [1et 2 dans la figure précédente] et fixez chaque cordon à l'aide du support de câble du connecteur.

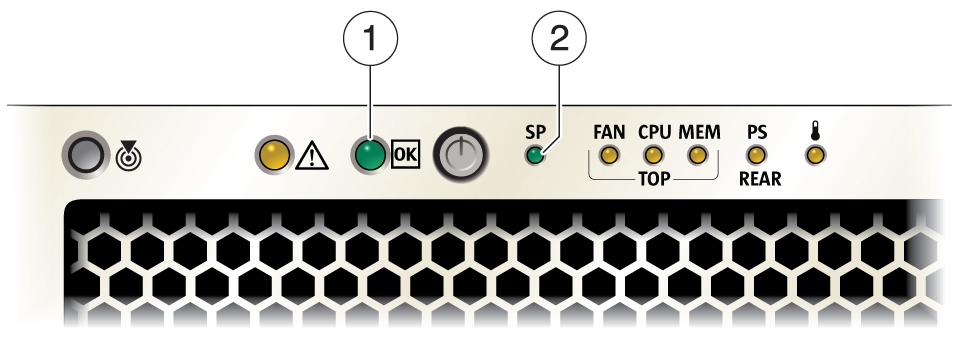

   Lorsque l'alimentation est connectée, le serveur démarre en mode de veille :

   • La DEL OK/Panne du SP [2] clignote pendant le démarrage du SP et la DEL d'alimentation principale/OK [1] reste éteinte jusqu'à ce que le SP soit prêt.

   • Quelques minutes plus tard, la DEL d'alimentation principale/OK clignote lentement selon un motif de clignotement de veille (0,1 seconde allumé, 2,9 secondes éteinte), indiquant que le SP (et Oracle ILOM) est prêt à fonctionner. Notez que le serveur n'est pas démarré ou totalement sous tension à ce stade.




   Légende Description 1 DEL d'alimentation principale/OK 2 DEL OK/Panne du SP

3. Ne mettez pas le serveur totalement sous tension avant d'y être invité. Passez aux tâches suivantes.

Étapes suivantes

• Connexion à Oracle ILOM

• Configuration du logiciel/microprogramme à l'aide d'Oracle System Assistant

• Configuration d'unités de serveur pour l'installation de SE
