サーバーの配線

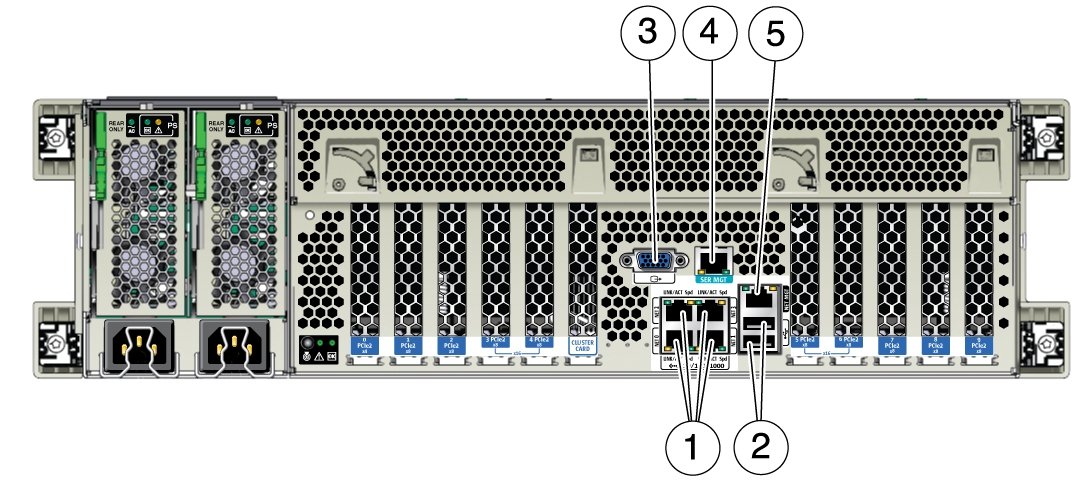

次の図に、サーバーのバックパネルのコネクタおよびポートの位置を示します。

1. KVM コンソールに直接接続するには、マウスとキーボードをサーバーの USB ポート [2] に、モニターを DB-15 ビデオポート [5] に接続します。
2. サーバープロセッサへの管理接続を確立するには:
   • Ethernet: ネットワーク接続 (推奨は別の管理ネットワーク) を介して Oracle Integrated Lights Out Manager (ILOM) の Web またはコマンド行インタフェースにアクセスする予定の場合は、Ethernet ケーブルを、NET MGT [3] とラベル付けされたサーバーのネットワーク管理ポートに接続します。

     ---

     注 ‐  サービスプロセッサ (SP) は、デフォルトで NET MGT (帯域外) ポートを使用します。代わりに、SP がサーバーの 4 つの 10 GbE Ethernet ポートのいずれかを使用するように構成できます。SP は構成済みの Ethernet ポートのみを使用します。

     ---

   • 直接シリアル: シリアル管理ポートを使用して Oracle ILOM コマンド行インタフェースにアクセスする予定の場合は、シリアルヌルモデムケーブルを、端末、または端末エミュレーションソフトウェアを実行しているクライアントから、SER MGT [4] とラベル付けされたサーバーの RJ-45 シリアルポートに接続します。
3. サーバーをネットワークに接続するには、必要に応じて Ethernet ケーブルを 10 ギガビット Ethernet ポート [1] に接続します。

Next Steps

電源コードの接続に進みます。
