安装理线架

理线架 (Cable Management Arm, CMA) 是用于在机架中布置服务器电缆的可选装置。

1. 拆开 CMA 部件的包装。
2. 将 CMA 放到设备机架的背部，确保服务器背部周围有足够的空间供您进行操作。

   ---

   注 ‐  此步骤中提到的“左边”或“右边”是以假定您面向设备机架背部为前提的。

   ---

3. 解开将 CMA 的各个部件绑在一起的胶带。

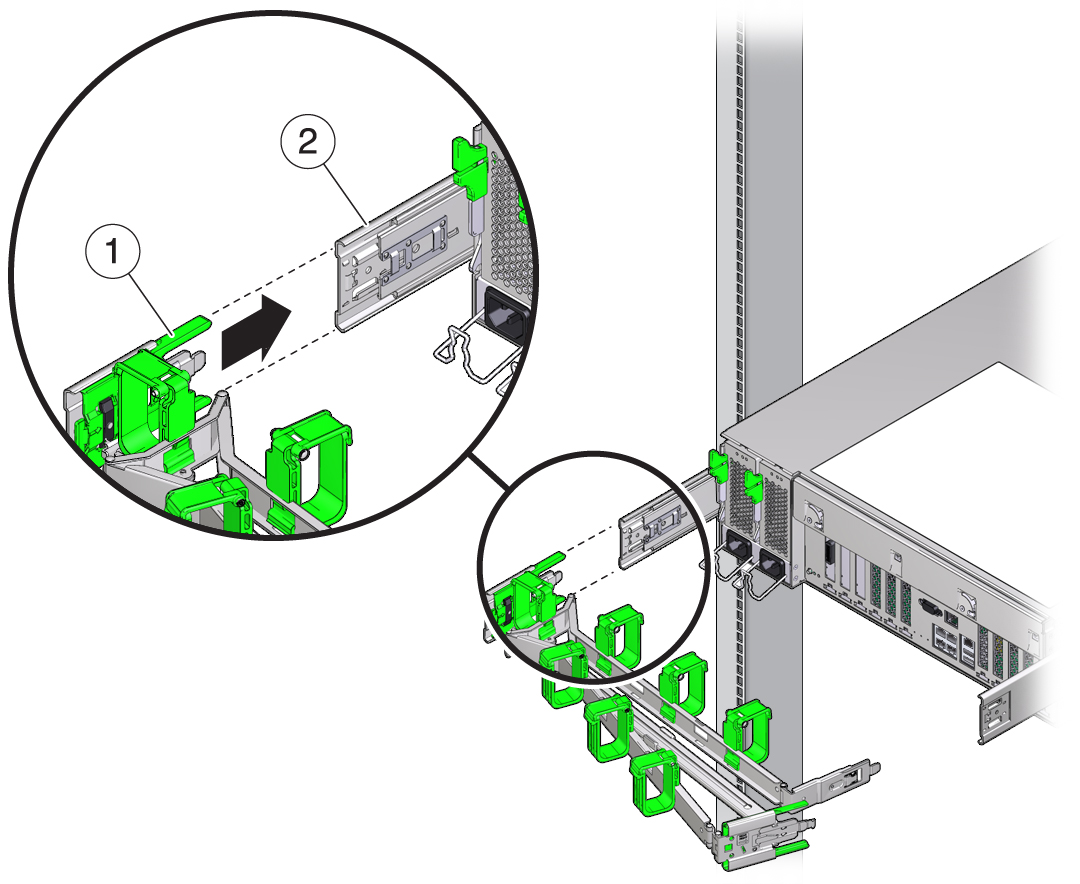

4. 将 CMA 的装配托架连接器插入右侧滑轨，直至连接器发出“咔嗒”一声后锁定到位。


   标注 说明 1 CMA 安装托架 2 右侧滑轨

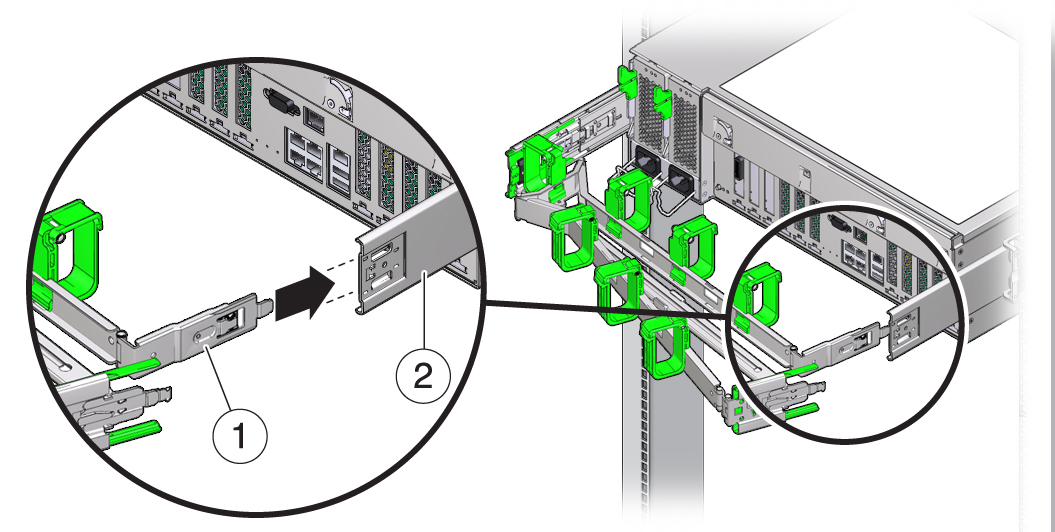

5. 将右侧的 CMA 滑轨连接器插入右侧滑轨组件，直至连接器在发出一声“咔嗒声”后锁定到位。


   标注 说明 1 CMA 滑轨连接件 2 右侧滑轨

6. 将左侧的 CMA 滑轨连接器插入左侧滑轨装置，直至连接器在发出一声“咔嗒”声后锁定到位。


   标注 说明 1 CMA 滑轨连接件 2 左侧滑轨

7. 根据需要，安装并布置好服务器电缆。

   ---

   注 ‐  服务器布线中提供了有关安装服务器电缆的说明。

   ---

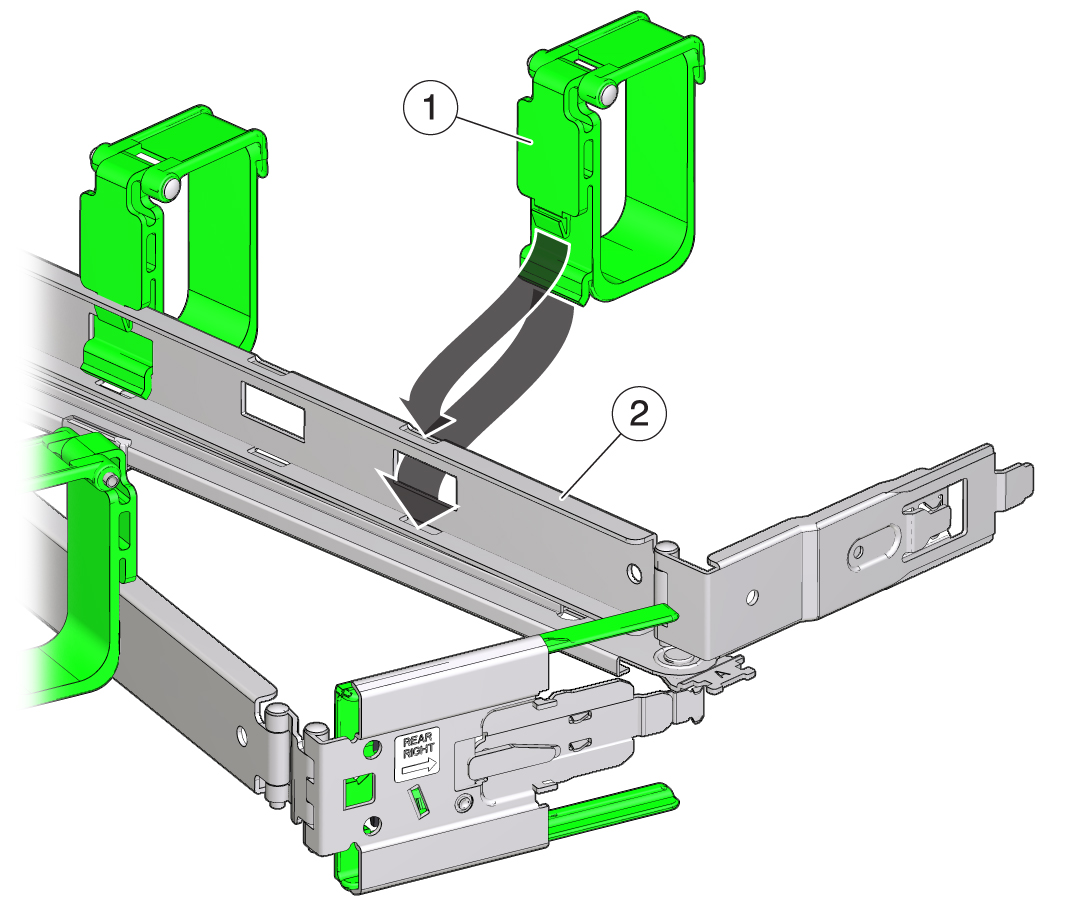

8. 如果需要，将电缆环扣带连接到 CMA，然后按电缆环扣带直至固定电缆。

   ---

   注 ‐  电缆环扣带已预安装在 CMA 上。如果需要在 CMA 上重新安装电缆环扣带，请执行此步骤。

   ---

   为获得最佳结果，请将三根电缆束带均匀地绑在 CMA 朝后的那面，将三根电缆束带绑在 CMA 最靠近服务器的那一面上。




   标注 说明 1 CMA 电缆束带 2 CMA 支臂
