Page de configuration réseau

Dans un modèle ZFSSA, les périphériques réseau représentent le matériel disponible : ils n'ont aucune propriété configurable. Les liaisons de données sont des entités de couche 2, et doivent être créées pour appliquer des paramètres tels que LACP à ces périphériques réseau. Les interfaces sont des entités de couche 3 contenant les paramètres IP, qu'elles mettent à disposition par le biais d'une liaison de données. Ce modèle a séparé les paramètres d'interface réseau en deux parties : les liaisons de données pour les paramètres de couche 2 et les interfaces pour les paramètres de couche 3.

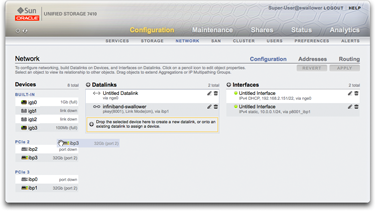

Figure 4-1  Fenêtre de configuration réseau

L'exemple ci-dessous illustre une adresse IP unique sur un port unique (configuration fréquente) :

Tableau 4-1  Exemple : adresse IP unique sur un port unique

Périphériques Liaison de données Interface igb0 datalink1 deimos (192.168.2.80/22)

La configuration suivante correspond à un groupement de liaisons à 3 éléments :

Tableau 4-2  Exemple : configuration pour un groupement de liaisons à 3 éléments

Périphériques Liaison de données Interface igb1, igb2, igb3 aggr1 (groupement LACP) phobos (192.168.2.81/22)

L'entité de liaison de données (que nous avons nommée "aggr1") rassemble les périphériques réseau de manière configurable (stratégie de groupement LACP). L'entité d'interface (que nous avons nommée "phobos") fournit des paramètres d'adresse IP configurables, qu'elle rend disponibles sur le réseau par le biais de la liaison de données. Les périphériques réseau (nommés "igb1", "igb2", ..., par le système) n'ont pas de paramètres directs. Les liaisons de données sont indispensables à l'achèvement de la configuration du réseau, qu'elles appliquent des paramètres spécifiques aux périphériques réseau ou non.
