Configuration d'iSCSI à l'aide de la BUI

Création d'une feuille de travail Analyse

Pour créer une feuille de travail d'analyse afin d'observer les opérations par initiateur, effectuez les opérations suivantes :

  1. Accédez à l'écran Analyse.
  2. Cliquez sur l'icône d'ajout image:Ajouter un élément pour Ajouter une statistique. Un menu répertoriant toutes les statistiques s'affiche.
  3. Sélectionnez Opérations iSCSI > Ventilé par initiateur dans la section Protocoles du menu. Un graphique représentant les opérations actuelles par initiateur s'affiche.
  4. Pour observer des informations d'analyse plus détaillées, sélectionnez l'initiateur dans le champ situé sur la gauche du graphique et cliquez sur l'icône image:Analyse : Analyse descendante . Un menu se rapportant à des analyses détaillées s'affiche.

Configuration de la cible iSER

Dans la BUI, les cibles iSER sont gérées en tant que cibles iSCSI dans l'écran Configuration > SAN.

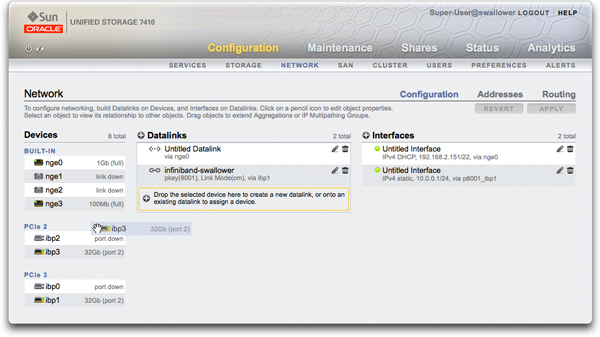

  1. Pour configurer des interfaces ibd(x), sélectionnez l'interface ibd(x) (ou ipmp), puis faites-la glisser dans la liste Liaisons de données afin de créer la liaison de données dans l'écran Configuration > Réseau.
  2. Faites glisser la liaison de données dans la liste Interfaces pour créer une nouvelle interface.
    image:

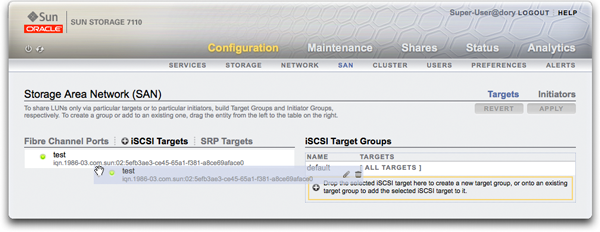

  3. Pour créer une cible iSER, sur la page Configuration > SAN, cliquez sur le lien Cibles iSCSI.
  4. Pour ajouter une nouvelle cible iSER avec un alias, cliquez sur l'icône d'ajout image:Ajouter un élément .
  5. Pour créer un groupe de cibles, faites glisser la cible que vous venez de créer dans la liste Groupes de cibles iSCSI.
    image:
  6. Pour créer un initiateur, cliquez sur le lien Initiateur puis sur Initiateurs iSCSI.
  7. Pour ajouter un initiateur, cliquez sur l'icône d'ajout image:Ajouter un élément .
  8. Saisissez l'IQN de l'initiateur, un alias, puis cliquez sur OK. La création d'un groupe d'initiateurs est facultative, mais le LUN associé à la cible sera disponible pour tous les initiateurs si vous ne créez pas de groupes.
  9. Pour créer un groupe, faites glisser l'initiateur dans la liste iSCSI Initiator Groups.
    image:

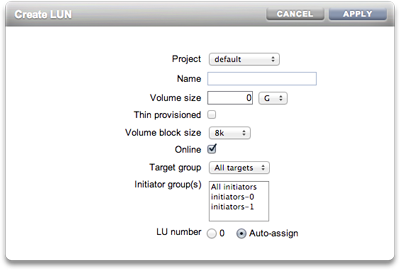

  10. Pour créer un LUN, sur la page Partages, cliquez sur LUN.
  11. Cliquez sur l'icône d'ajout image:Ajouter un élément et associez le nouveau LUN aux groupes de cibles ou d'initiateurs que vous avez créés à l'aide du menu Groupe de cibles ou Groupe d'initiateurs.
  12. :
    image:
